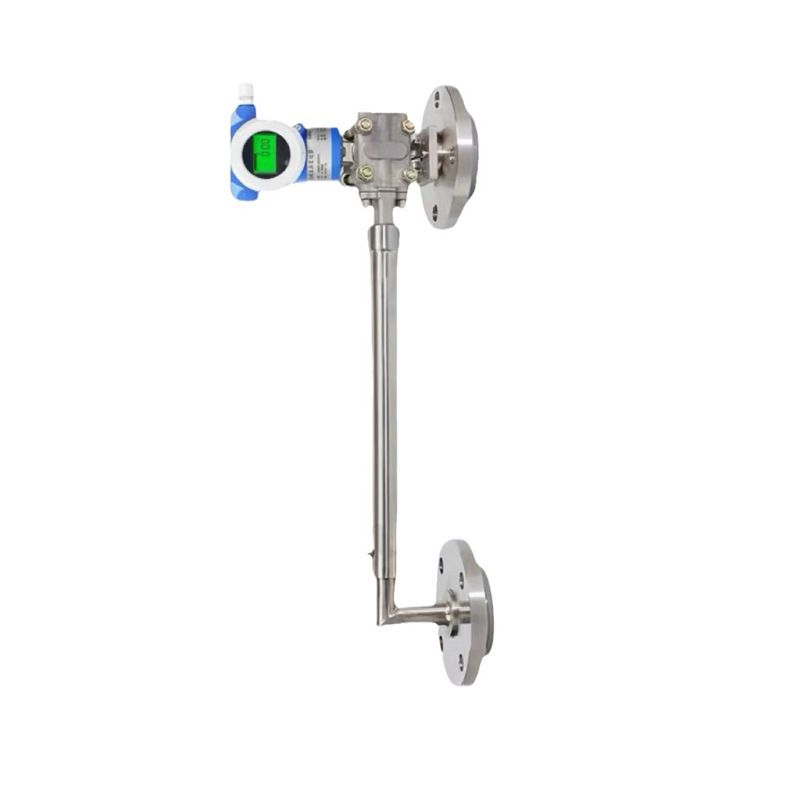

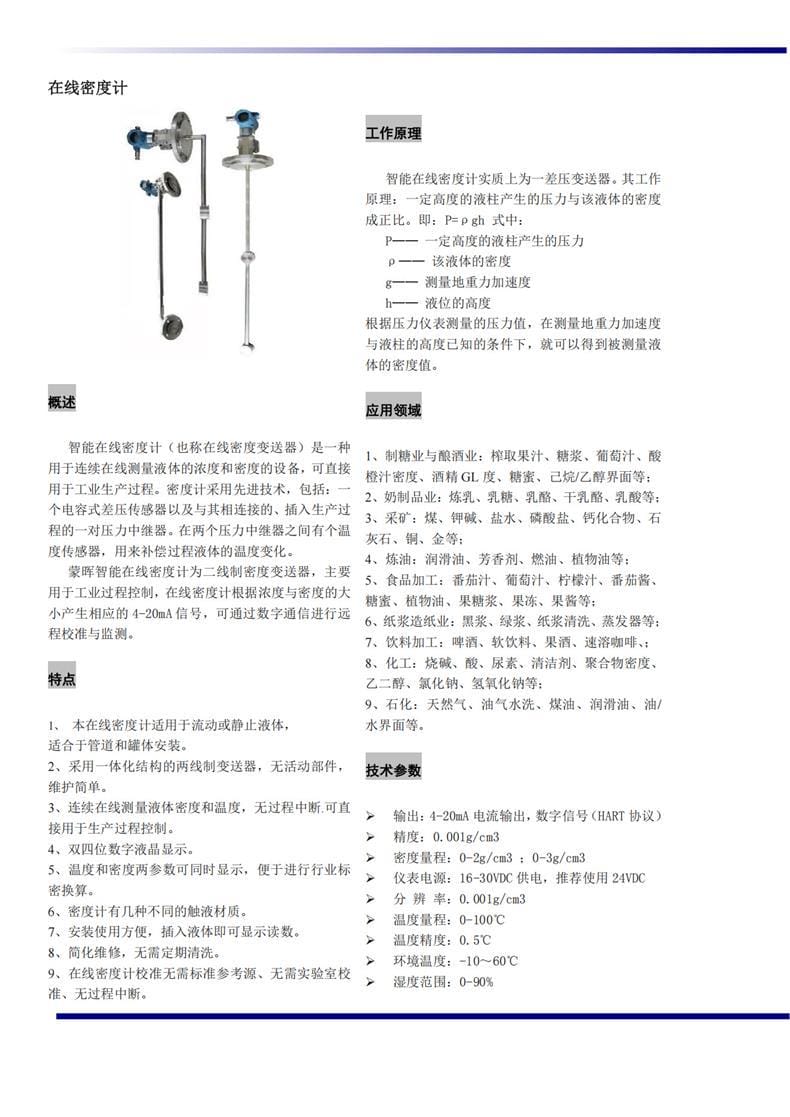

中优创仪 在线差压密度计（侧装型）技术规格与使用指南
核心特点
- 一体化无源设计：采用两线制变送器结构，无活动部件，运行稳定，免定期清洗，大幅降低维护成本。
- 连续在线监测：支持流动或静止液体的实时密度与温度双参数测量，无过程中断，可直接接入工业过程控制系统。
- 高精度温补技术：内置电容式差压传感器与双压力中继器，搭配高精度温度传感器，自动补偿介质温度变化带来的测量偏差。
- 智能显示与通讯：配备双四位数字LCD屏，密度与温度同屏显示；支持4-20mA模拟输出与HART数字协议，支持远程校准、组态与状态监测。
- 免标准源校准：现场插入介质即可读数，无需实验室标准参考源，支持按键或软件一键调零/量程迁移，操作便捷。
- 材质灵活适配：提供多种触液材质选项，可针对不同腐蚀性、磨损性介质进行定制化选型。
技术参数
| 参数项目 |
技术指标 |
| 测量原理 |
差压式（P=ρgh） |
| 输出信号 |
4-20mA DC（二线制），支持HART数字通信 |
| 密度量程 |
0~2 g/cm³ 或 0~3 g/cm³ |
| 密度精度/分辨率 |
±0.001 g/cm³ |
| 温度量程 |
0~100 ℃ |
| 温度精度 |
±0.5 ℃ |
| 供电电源 |
16~30 VDC（推荐24 VDC） |
| 环境工作温度 |
-10~60 ℃ |
| 环境湿度 |
0~90% RH（无冷凝） |
| 显示方式 |
双四位LCD液晶，支持多变量循环/固定显示 |
应用行业
本设备广泛适用于连续在线浓度与密度监测的工业场景，核心覆盖以下领域：
- 石化与炼油：天然气、油气水洗、煤油、润滑油、燃油、芳香剂、植物油及油/水界面检测。
- 化工与采矿：烧碱、酸碱液、尿素、清洁剂、聚合物、乙二醇、氯化钠、氢氧化钠、煤浆、钾碱、盐水、磷酸盐等。
- 食品与饮料：制糖与酿酒（果汁/糖浆/酒精GL度）、奶制品（炼乳/乳糖/乳酪）、番茄酱、果酱、啤酒、软饮料、速溶咖啡等。
- 造纸与环保：黑浆、绿浆、纸浆清洗液、蒸发器浓度监测及废水处理过程控制。
安装条件
为确保测量精度与设备寿命，安装时需严格满足以下条件：

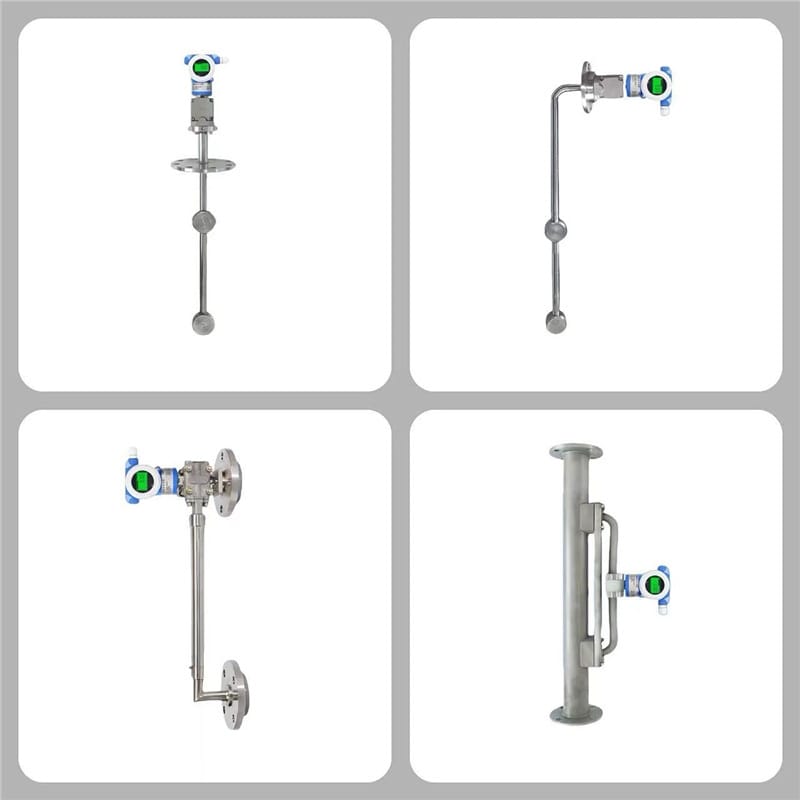

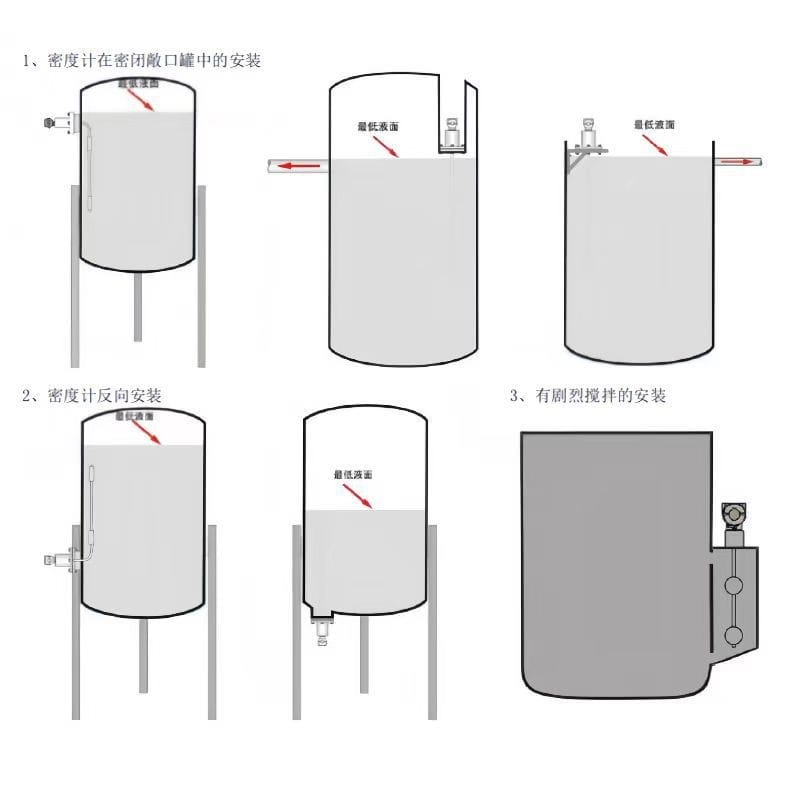

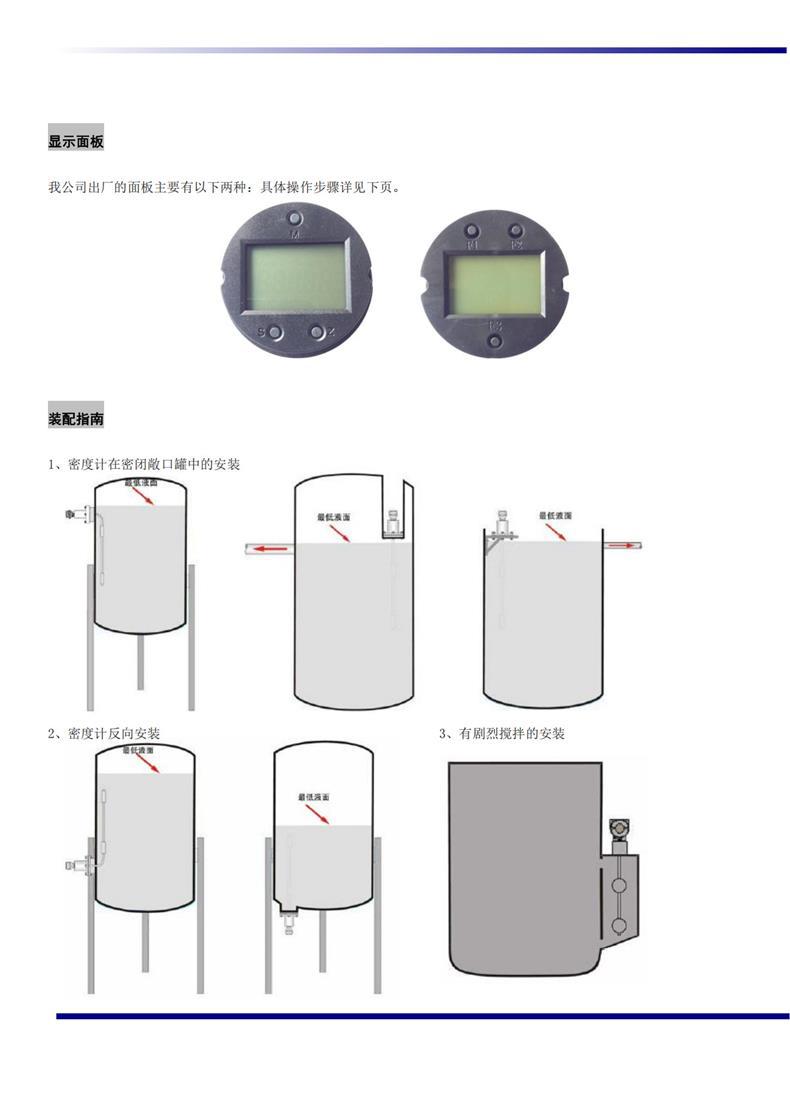

- 安装位置与方式：适用于管道、密闭罐或敞口罐。支持侧装、顶装、插入式及管道式安装。传感器必须完全浸没于被测介质中，避开泵出口、阀门直管段及剧烈搅拌区，防止气泡或涡流干扰。

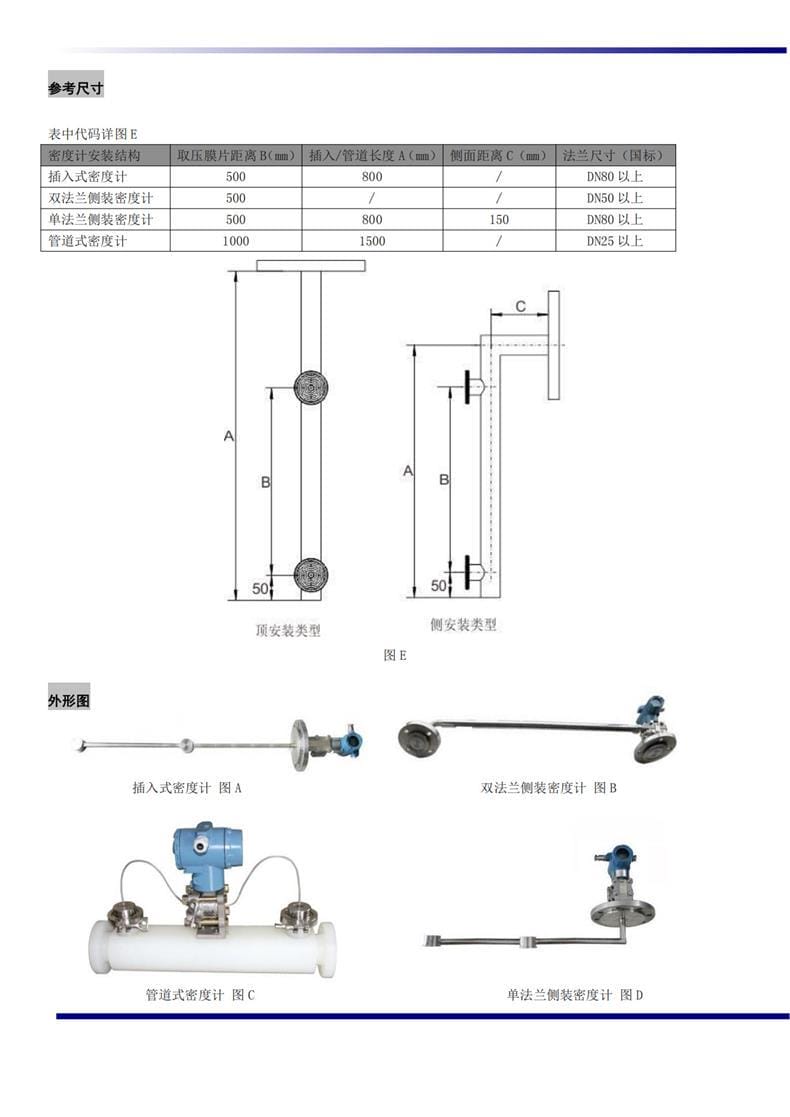

- 法兰与尺寸匹配：根据选型结构匹配国标法兰。插入式/单法兰侧装需DN80及以上法兰；双法兰侧装需DN50及以上；管道式需DN25及以上。取压膜片间距B通常为500mm（管道式1000mm），插入深度A为800mm或1500mm，侧装偏移距C为150mm，安装前需核对图纸尺寸。
- 电气与环境要求：采用二线制接线，供电16-30VDC，信号线需使用屏蔽电缆并可靠接地。仪表本体应安装于环境温度-10~60℃、湿度≤90%的通风干燥处，远离强电磁干扰源与高频震动设备。
- 工艺适配：选型前必须明确介质名称、工作温度/压力、量程范围及输出要求，确保触液材质与介质化学性质兼容。
注意事项

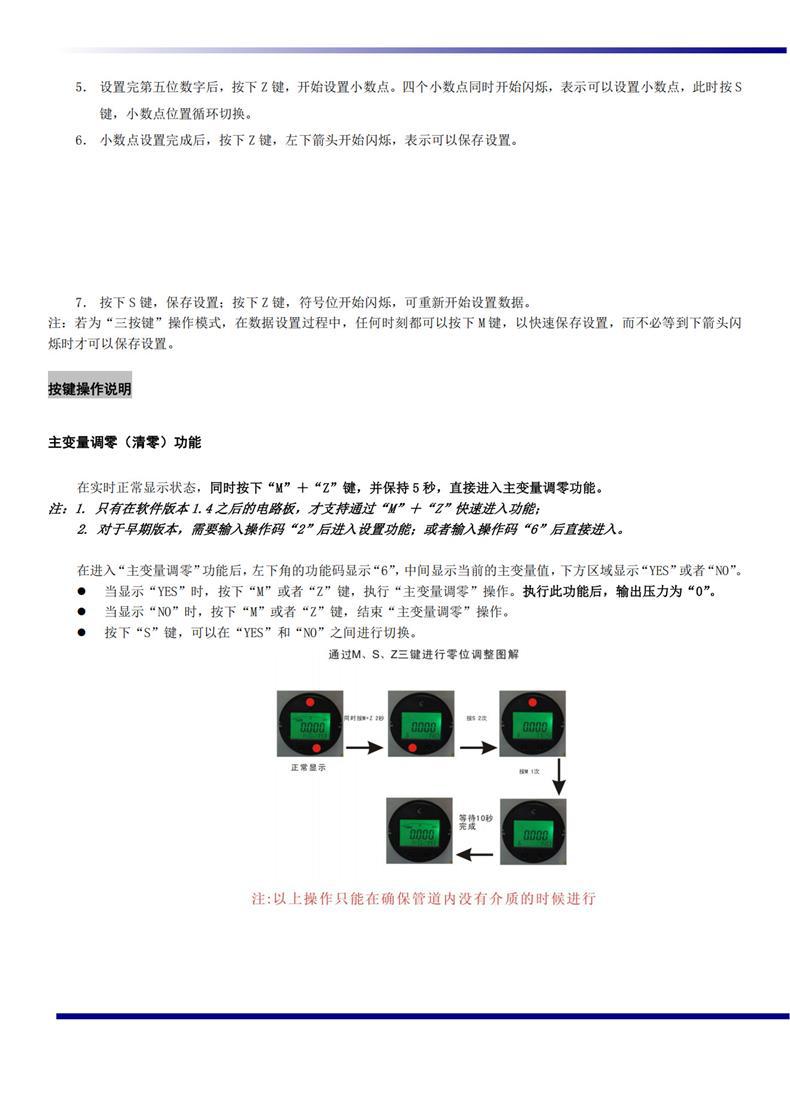

- 调零与校准规范：主变量调零（清零）或零点迁移必须在管道/罐体内排空介质或介质处于完全静止状态时进行，严禁在流动、含气或压力波动状态下操作，否则将导致基准漂移。

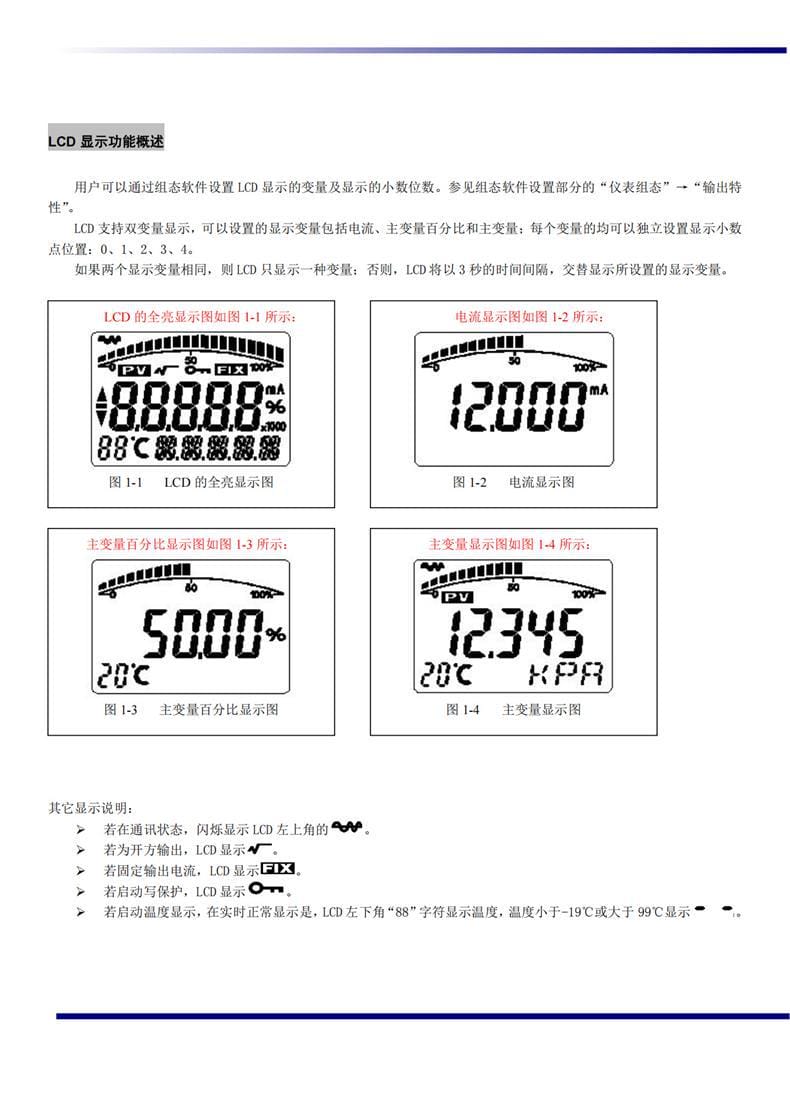

- 显示与通讯状态识别：LCD通讯时左上角符号闪烁；开方输出显示“√”；固定电流显示“FIX”；写保护启动显示特定标识。双变量设置相同时仅显示单一参数，不同则按3秒间隔交替显示。

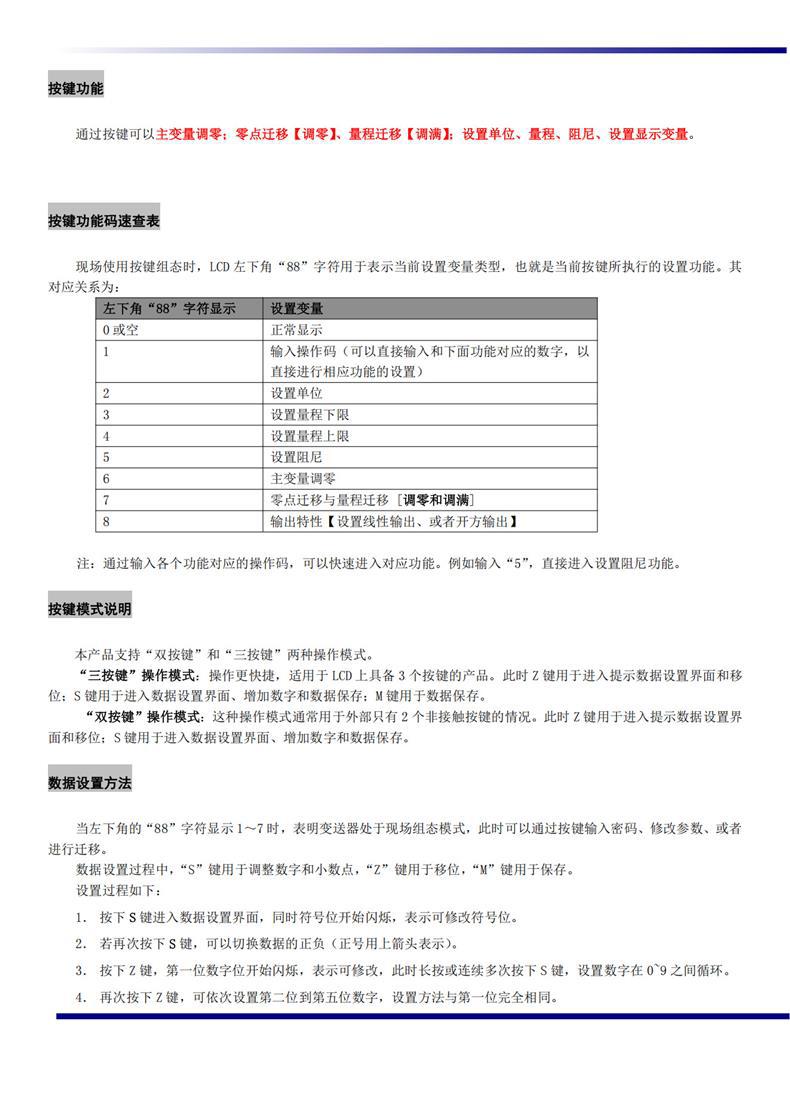

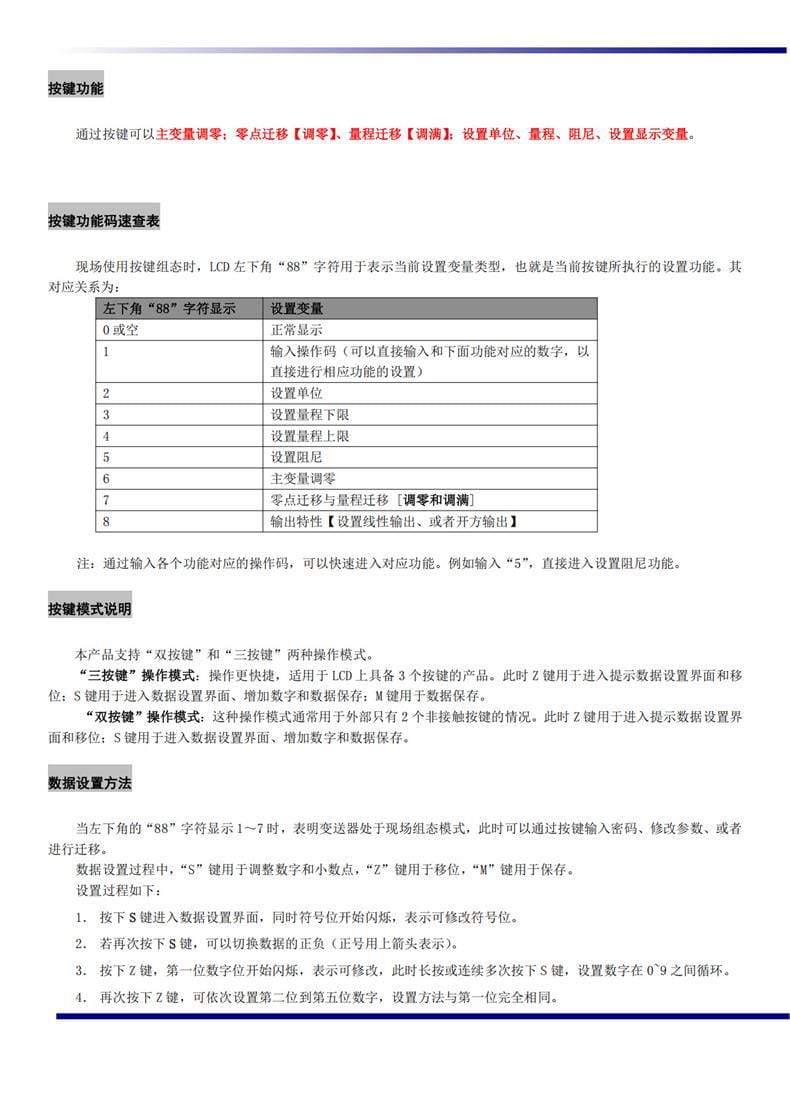

- 按键组态操作：支持“双按键”与“三按键”模式。数据设置时，S键调数/正负，Z键移位/保存，M键快速确认。输入操作码（如5设阻尼、6调零）可快速进入对应功能，设置完成后务必保存并退出组态模式。
- 日常维护与安全：设备虽免定期清洗，但需定期检查法兰密封性、取压膜片是否结垢或堵塞。超压、超温运行将损坏传感器；检修或接线前务必切断电源。若工况发生剧烈变化，建议重新进行温补校准与量程验证。
- 选型提示：快速选型请提供：介质名称、密度/温度量程、安装方式（侧装/插入/管道）、工艺温度/压力、供电及输出要求。专业工程师将提供全程技术指导与售后支持。
