| 型号 | 应用场合 | 频率范围 | 测量范围 | 测量精度 | 过程压力 | 防护等级 | 连接方式 | 输出信号 |
|---|---|---|---|---|---|---|---|---|

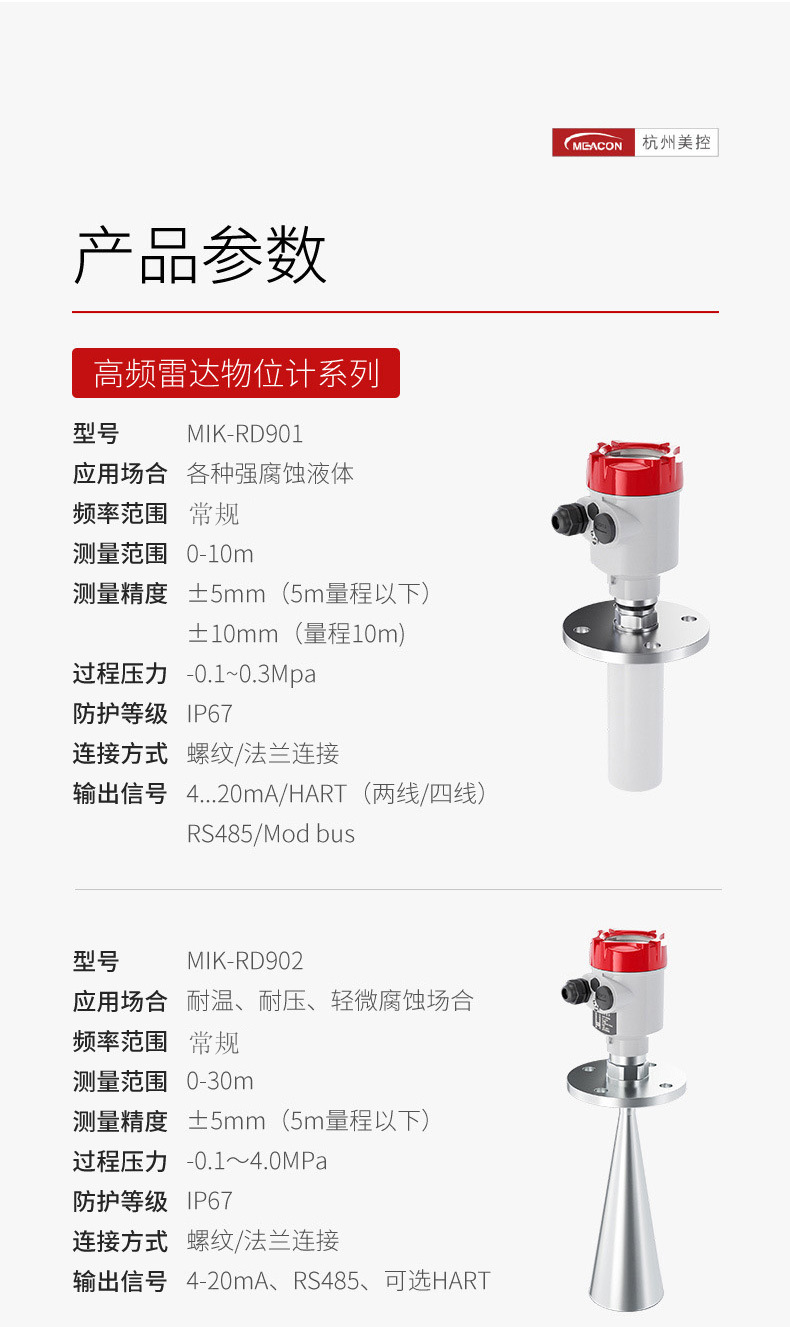

| MIK-RD901 | 各种强腐蚀液体 | 常规 | 0-10m | ±5mm(5m以下)/±10mm(10m) | -0.1~0.3MPa | IP67 | 螺纹/法兰 | 4-20mA/HART/RS485/Modbus |
| MIK-RD902 | 耐温、耐压、轻微腐蚀场合 | 常规 | 0-30m | ±5mm(5m以下) | -0.1~4.0MPa | IP67 | 螺纹/法兰 | 4-20mA/RS485/HART |

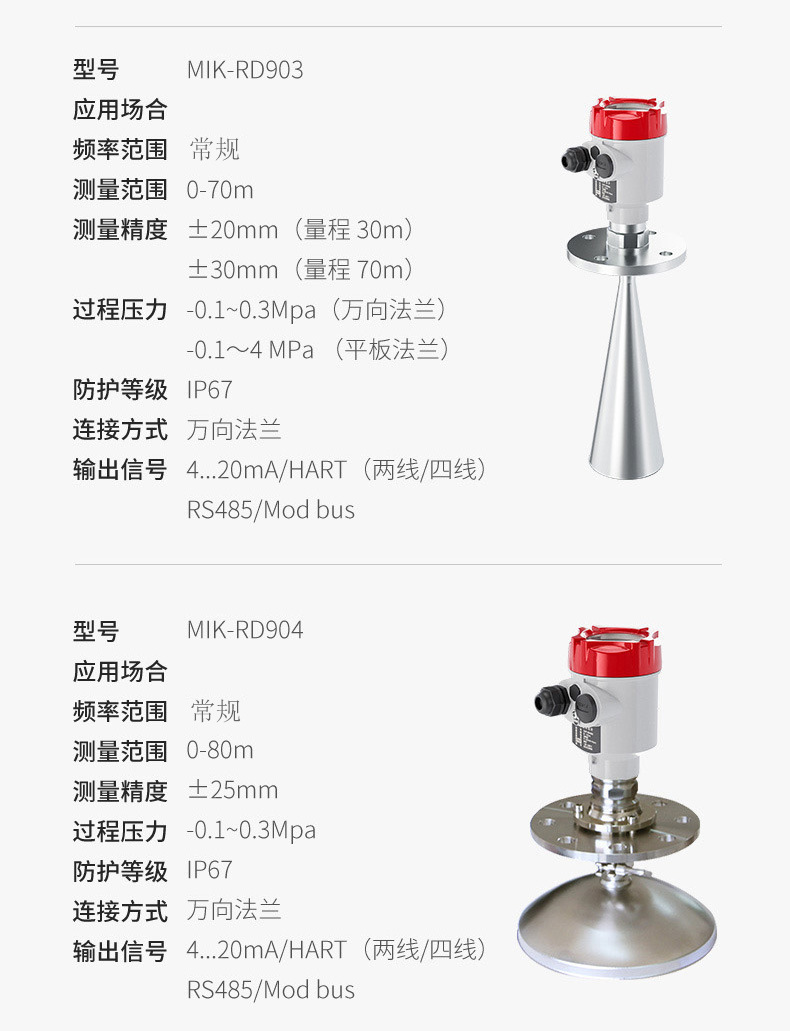

| MIK-RD903 | 固体粉料、大型储罐 | 常规 | 0-70m | ±20mm(30m)/±30mm(70m) | -0.1~0.3MPa(万向)/-0.1~4MPa(平板) | IP67 | 万向法兰 | 4-20mA/HART/RS485/Modbus |
| MIK-RD904 | 大型固体料仓 | 常规 | 0-80m | ±25mm | -0.1~0.3MPa | IP67 | 万向法兰 | 4-20mA/HART/RS485/Modbus |

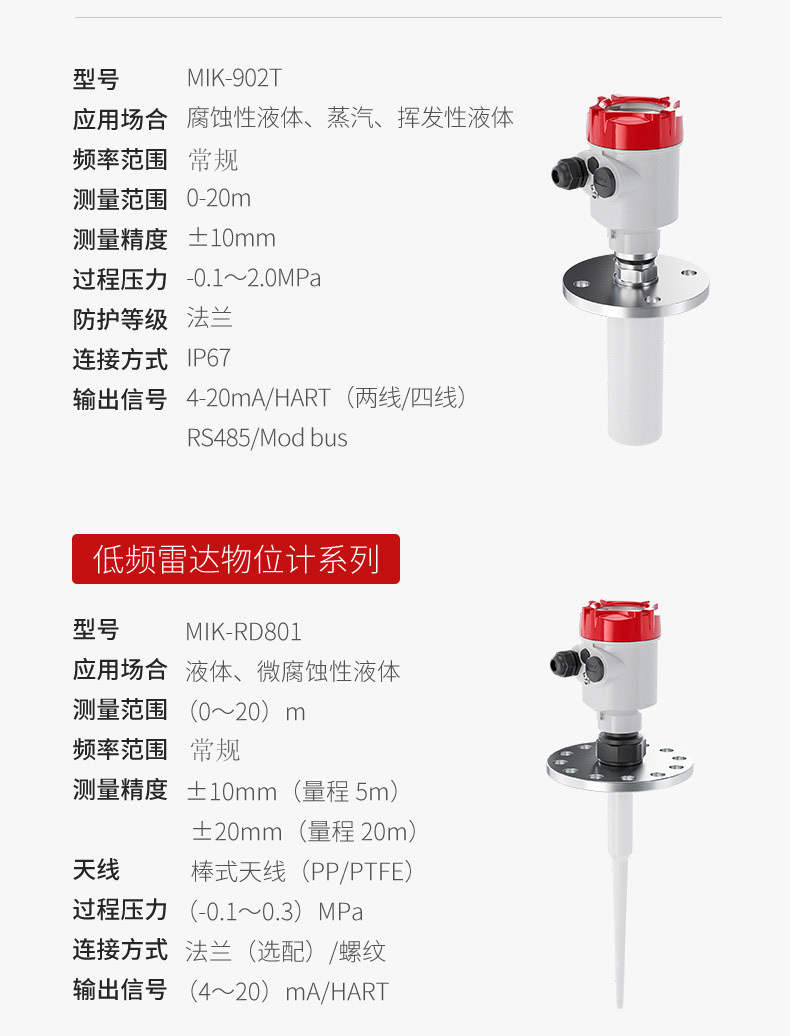

| MIK-902T | 腐蚀性液体、蒸汽、挥发性液体 | 常规 | 0-20m | ±10mm | -0.1~2.0MPa | IP67 | 法兰 | 4-20mA/HART/RS485/Modbus |
| 型号 | 应用场合 | 频率范围 | 测量范围 | 测量精度 | 天线类型 | 过程压力 | 连接方式 | 输出信号 |
|---|---|---|---|---|---|---|---|---|
| MIK-RD801 | 液体、微腐蚀性液体 | 常规 | 0-20m | ±10mm(5m)/±20mm(20m) | 棒式(PP/PTFE) | -0.1~0.3MPa | 法兰/螺纹 | 4-20mA/HART |
| MIK-RD802 | 强腐蚀性液体 | 6GHz | 0-35m | ±10mm(5m)/±15mm(20m)/±20mm(35m) | 棒式(PTFE) | -0.1~1.6MPa | 法兰/螺纹 | 4-20mA/HART |
| MIK-RD803 | 带压及易挥发液体 | 常规 | 0-35m | ±10mm(5m)/±15mm(20m)/±20mm(35m) | 喇叭天线 | -0.1~4MPa | 翻边法兰 | 4-20mA/HART |
| MIK-RD803T | 腐蚀性及挥发性液体 | 常规 | 0-20m | ±15mm(10m)/±20mm(20m) | 防腐全密封天线 | -0.1~0.6MPa | DN150PN16法兰 | 4-20mA/HART |
| 型号 | 应用场合 | 测量范围 | 测量精度 | 天线类型 | 过程压力 | 过程温度 | 连接方式 | 输出信号 |
|---|---|---|---|---|---|---|---|---|
| MIK-RD701 | 液体、固体粉料 | 0-30m | ±5mm(5m)/±10mm(10m)/±20mm(20m)/±25mm(30m) | 杆式或单缆天线 | -0.1~4MPa | -40~250℃ | 法兰/螺纹 | 4-20mA/HART |

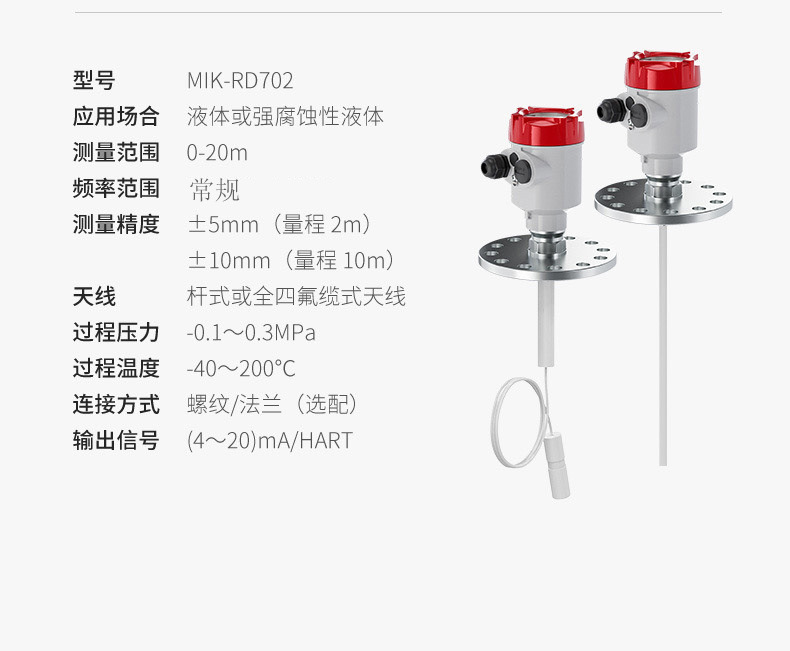

| MIK-RD702 | 液体或强腐蚀性液体 | 0-20m | ±5mm(2m)/±10mm(10m) | 杆式或全四氟缆式天线 | -0.1~0.3MPa | -40~200℃ | 螺纹/法兰 | 4-20mA/HART |

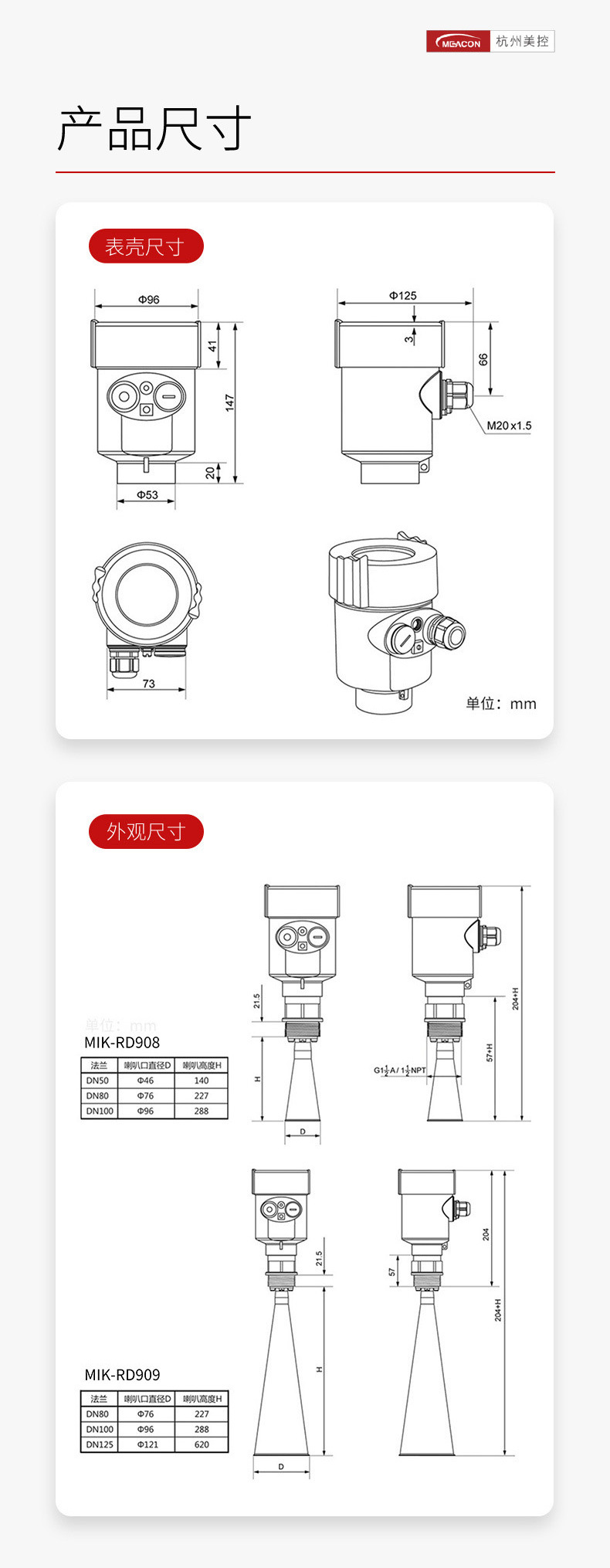

MIK-RD908法兰喇叭口尺寸
| 法兰规格 | 喇叭口直径D | 喇叭高度H |
|---|---|---|
| DN50 | φ46 | 140 |
| DN80 | φ76 | 227 |
| DN100 | φ96 | 288 |
MIK-RD909法兰喇叭口尺寸
| 法兰规格 | 喇叭口直径D | 喇叭高度H |
|---|---|---|
| DN80 | φ76 | 227 |
| DN100 | φ96 | 288 |
| DN125 | φ121 | 620 |
表壳尺寸：φ96 × 125mm，螺纹接口M20×1.5

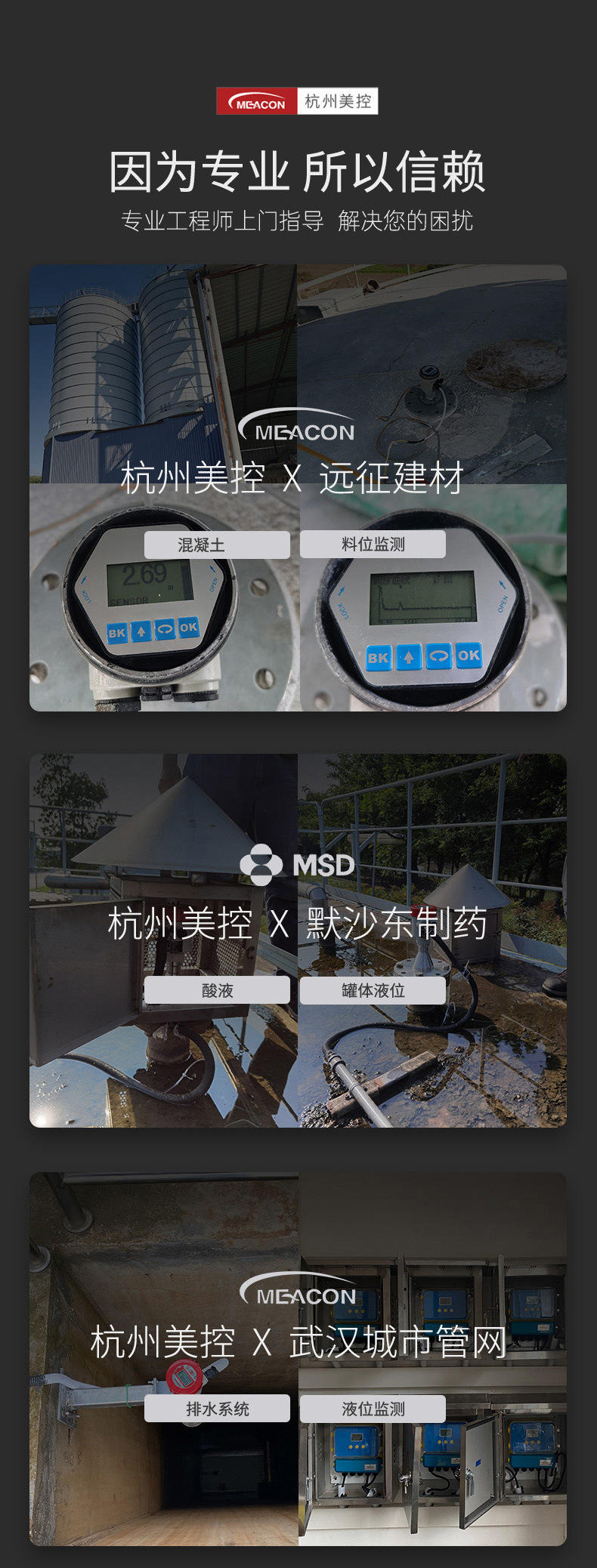

| 行业领域 | 典型应用场景 |
|---|---|
| 建材行业 | 混凝土料位监测、砂石骨料仓储 |
| 制药行业 | 酸液罐体、原料药储罐液位测量 |
| 环保行业 | 城市管网排水系统、污水处理厂液位监测、废物处理罐体液位控制 |
| 新能源行业 | 光伏电池废水处理、储能系统液位管理 |
| 化工行业 | 腐蚀性液体储罐、挥发性介质测量、带压容器液位监测 |
| 水利行业 | 河道水位监测、水库液位测量、水文观测站 |
| 食品行业 | 储罐液位控制、生产过程物料监测 |
| 能源行业 | 石油储罐、天然气处理装置、煤化工储仓 |
测量基准面：螺纹底面或法兰的密封面
关键安装要素：
⚠️ 重要提示：使用雷达物位计时，务必保证最高料位不能进入测量盲区（图中D所示区域）
| 场景 | 安装建议 |
|---|---|
| 户外安装 | 建议加装遮阳罩/防雨罩，避免阳光直射表头 |

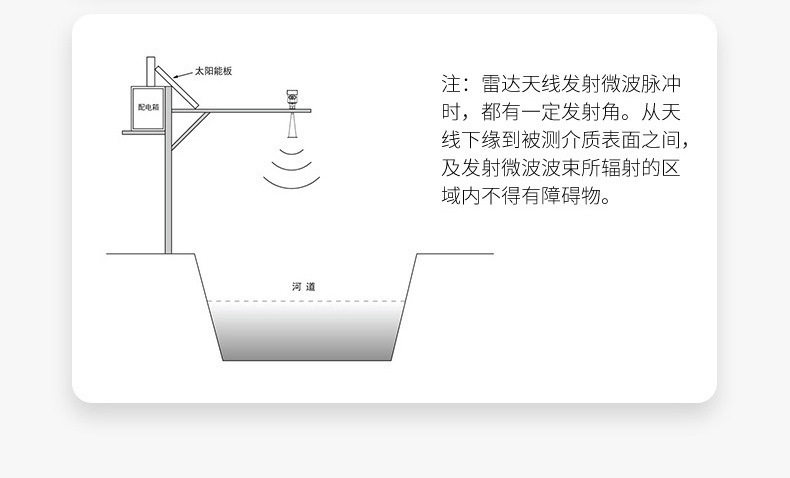

| 河道监测 | 配套太阳能板供电系统，配电箱防护 |
| 防爆区域 | 必须使用防爆型仪表，严格按防爆规范接线 |
| 高温工况 | 加装散热延长段，保持表头工作温度范围 |

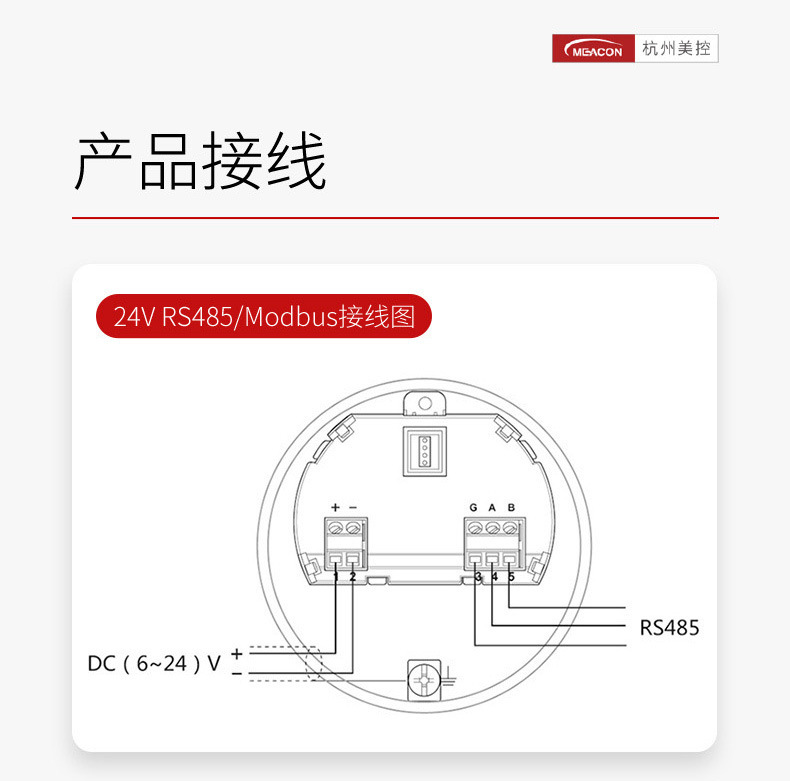

24V RS485/Modbus接线

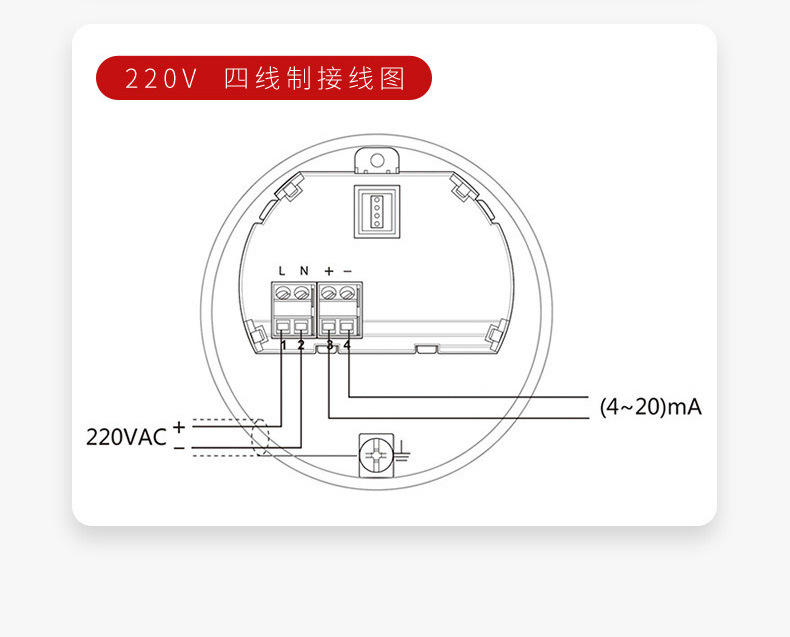

220V四线制接线
介质特性确认
工况参数核实

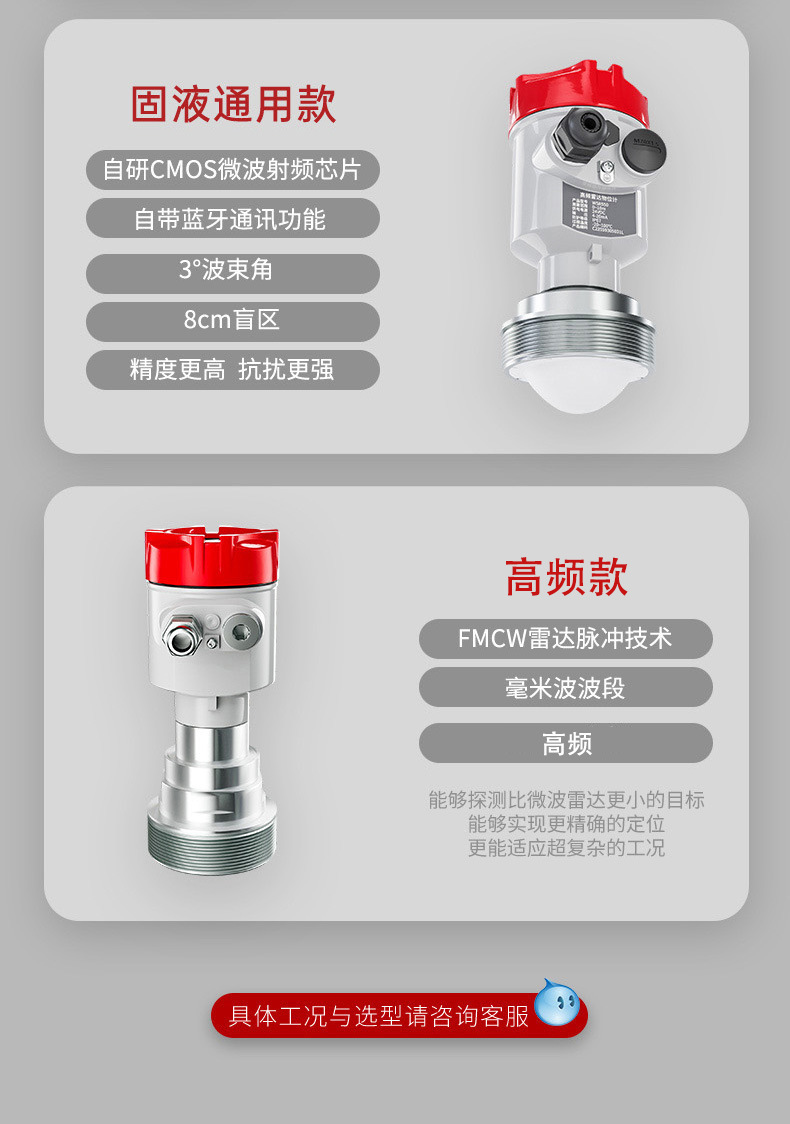

具体工况与选型请咨询客服，专业工程师团队提供在线选型指导
| 类别 | 注意要点 |
|---|---|
| 调试操作 | 首次使用建议由专业工程师上门指导；支持蓝牙无线调试，避免开盖操作 |
| 参数设置 | 根据实际量程进行标定，多量程选取确保使用过程精准无误 |
| 盲区设置 | 合理设置盲区范围，避免虚假回波干扰 |
| 灵敏度调节 | 根据工况调整灵敏度，复杂工况建议降低灵敏度以排除干扰 |

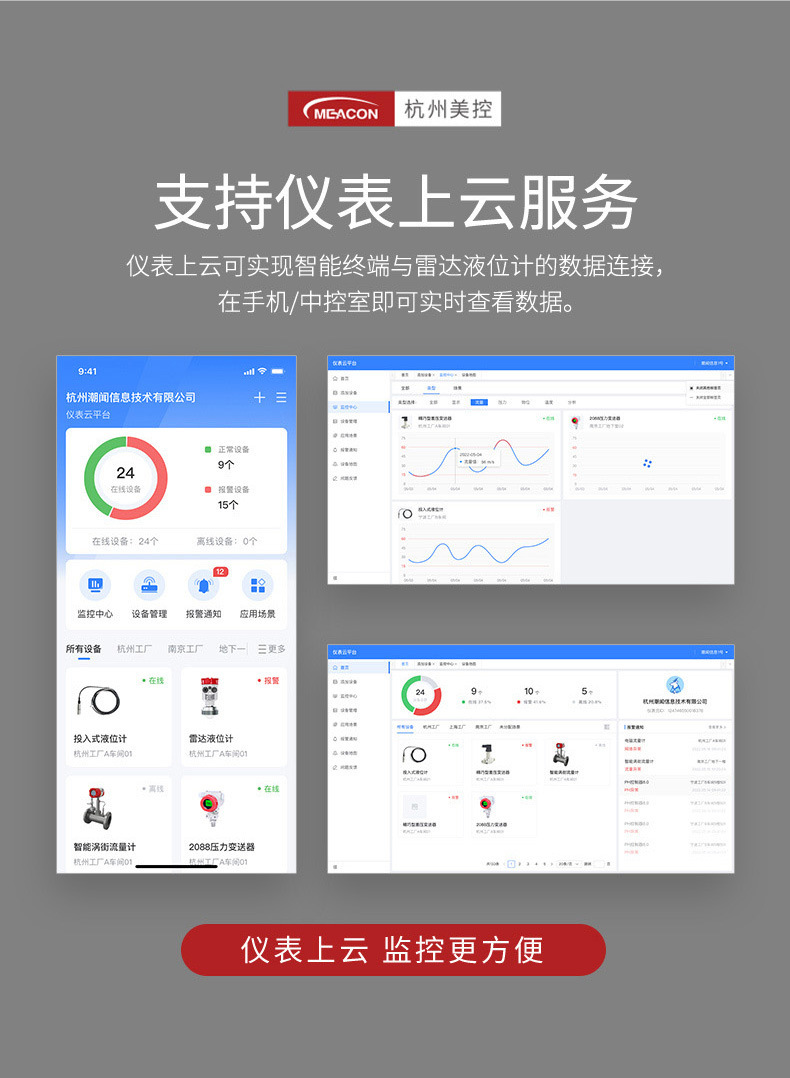

| 云平台连接 | 仪表上云需确保网络环境稳定，定期检查数据传输状态 |
MEACON 杭州美控——因为专业，所以信赖
