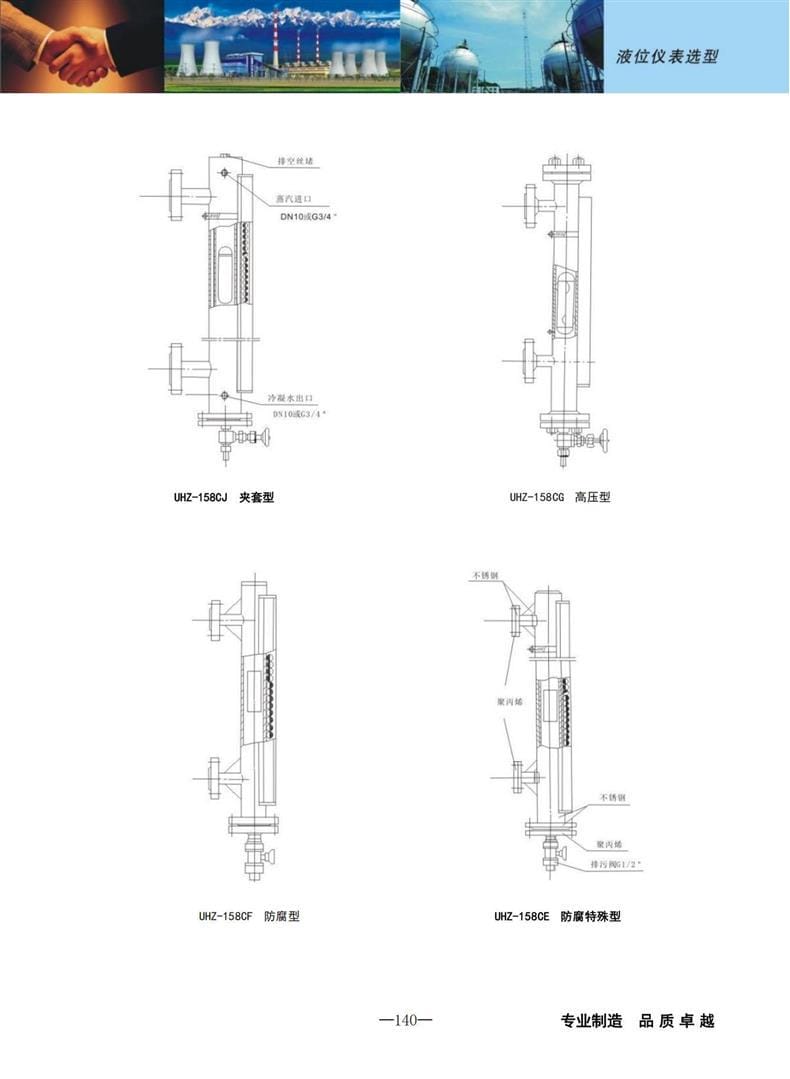

UHZ-158 系列磁性翻板液位计产品技术规格书
一、核心特点

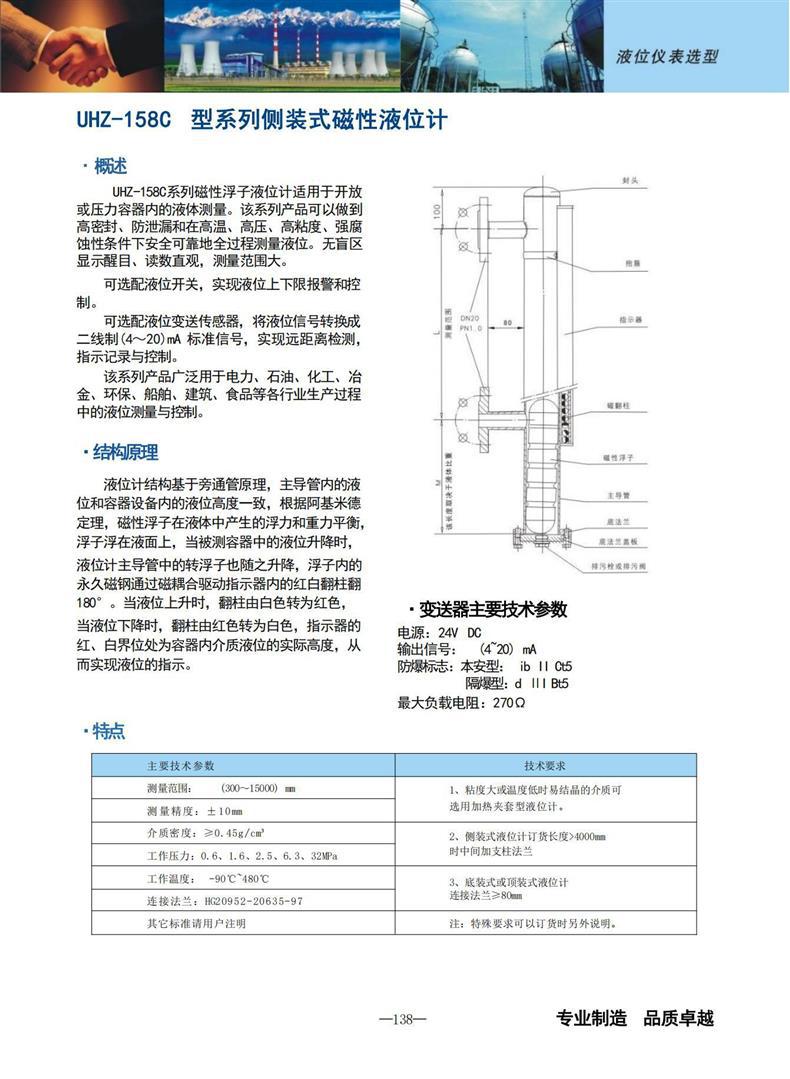

本系列液位计基于旁通管原理与磁耦合传动技术设计，适用于开放或压力容器内的液体全过程测量。主要特点如下：

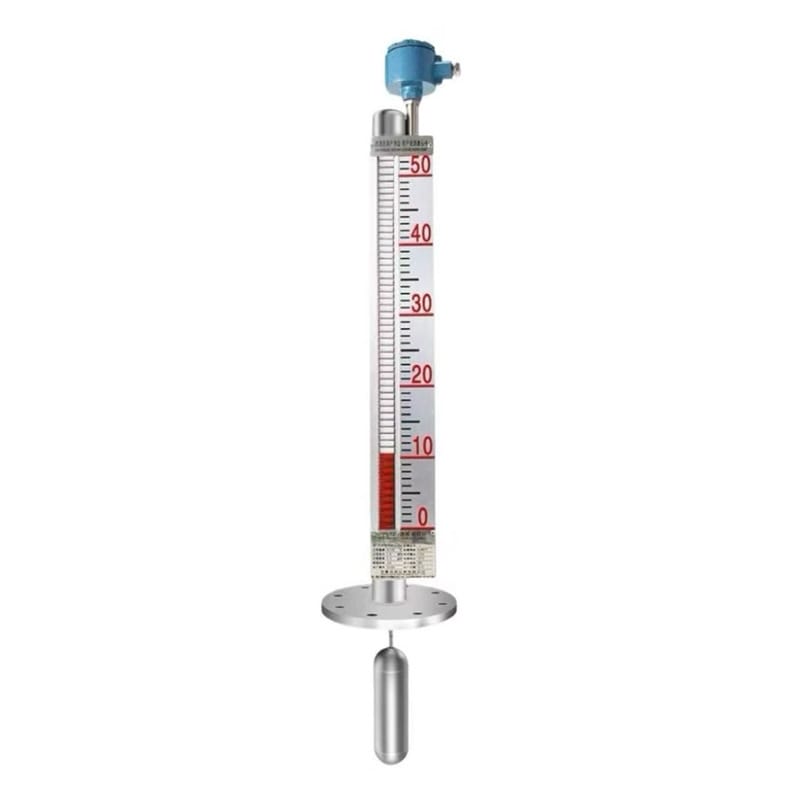

- 直观显示：利用磁性浮子驱动指示器内红白翻柱翻转 180°，红白交界处即为实际液位高度，读数醒目且无盲区。
- 环境适应性强：可在高温、高压、高粘度及强腐蚀条件下安全可靠地进行测量。

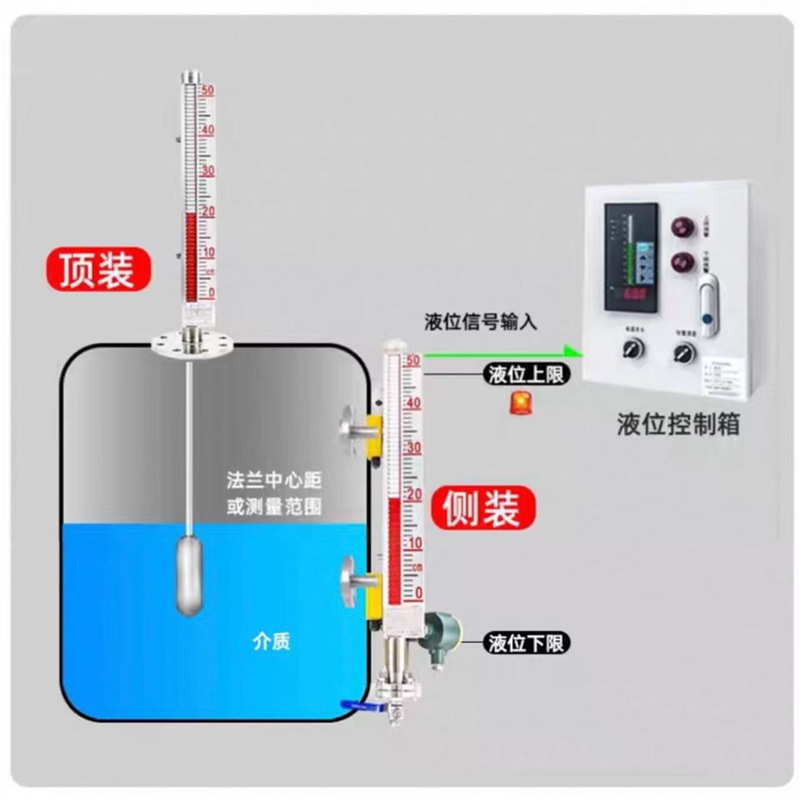

- 功能扩展灵活：可选配液位开关实现液位上下限报警与控制；可选配液位变送传感器，输出 4~20mA 标准信号，用于远距离检测、指示、记录与控制。

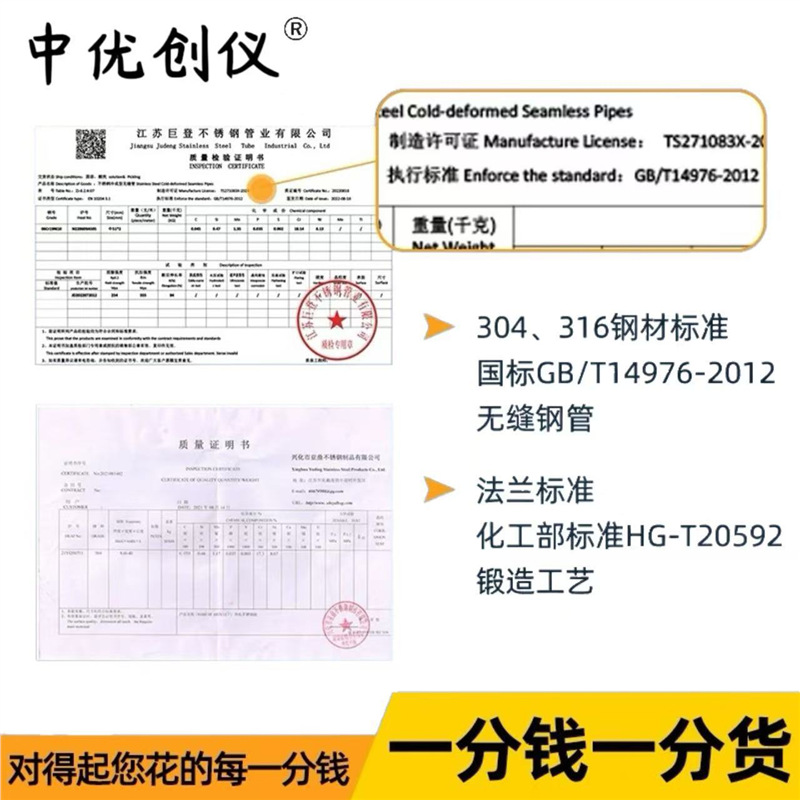

- 材质选择多样：主体材质涵盖 304、321、316L 不锈钢及 PVC、PP、PTFE 等防腐材料，满足不同介质耐腐蚀需求。

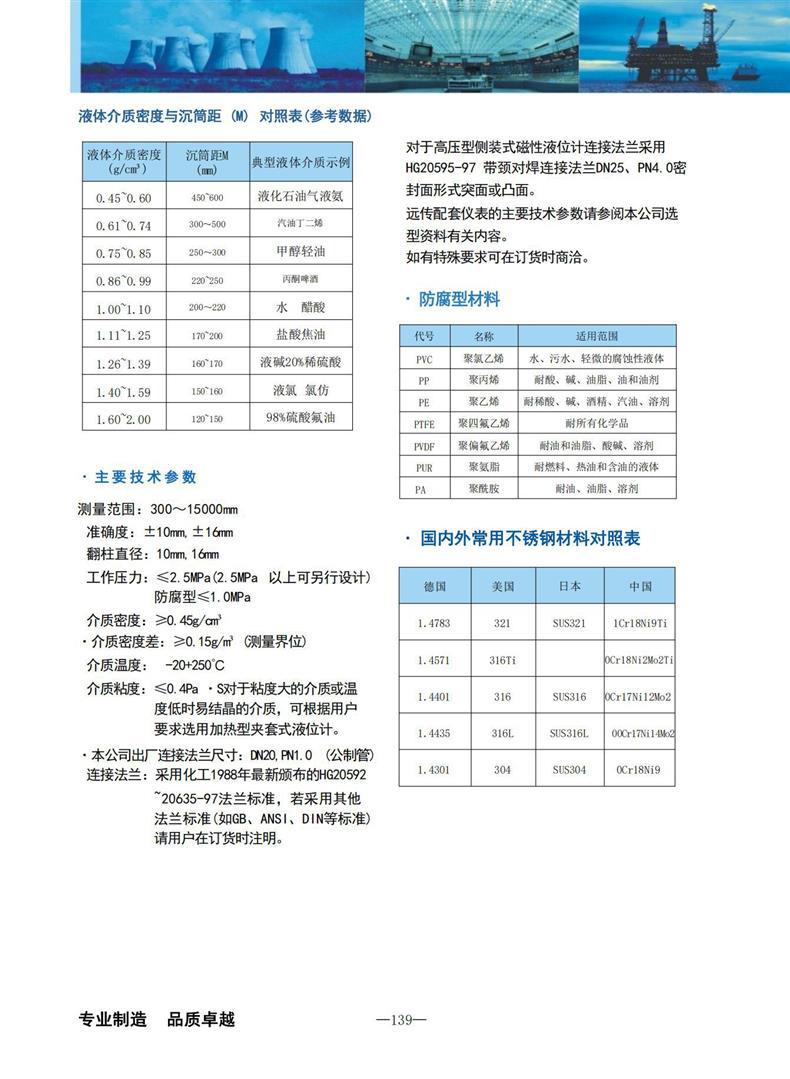

二、技术参数
| 参数项 |
技术指标/范围 |
| 测量范围 |
300 ~ 15000 mm（特定配置如 DN80/DN100 法兰适用） |
| 测量精度 |
±10 mm 或 ±16 mm |
| 工作压力 |
0.6 ~ 32 MPa（普通型≤2.5MPa，高压型可定制） |
| 工作温度 |
-90℃ ~ +480℃ |
| 介质密度 |
≥0.45 g/cm³（界位测量介质密度差≥0.15 g/cm³） |
| 连接法兰 |
默认 DN20 PN1.0，顶/底装式连接法兰≥DN80，支持 HG、GB、ANSI、DIN 等标准 |
| 远传仪表 |
电源 24V DC，输出 4~20mA，最大负载电阻 270Ω，防爆标志 ExdIIBT4 或 ExiaIICT4 |
| 翻柱直径 |
10 mm 或 16 mm |

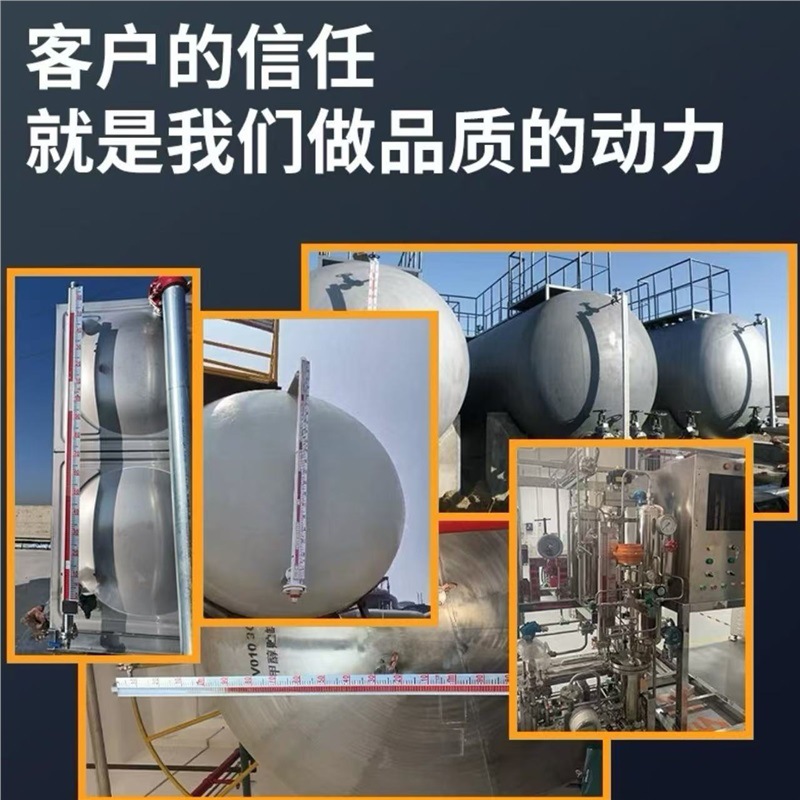

三、应用行业
本产品广泛应用于对液位测量要求较高的工业领域，主要包括：
- 电力、石油、化工
- 冶金、环保、船舶
- 建筑、食品及其他涉及液体储罐测量的行业。
四、安装条件
为确保设备正常运行，安装时需满足以下条件：
- 垂直度要求：液位计必须垂直安装，确保浮子在主导管内自由上下运动，避免卡阻。
- 防磁干扰：筒体周围不得有导磁物体靠近，以免干扰正常工作。
- 阀门配置：液位计与容器间应安装截止阀，便于后续清洗和检修。
- 法兰公差：用户设备上的配接法兰需保证制造和焊接时的形位公差，否则影响安装使用。
- 结构加固：侧装式液位计订货长度>4000 mm 时需加中间支柱法兰。

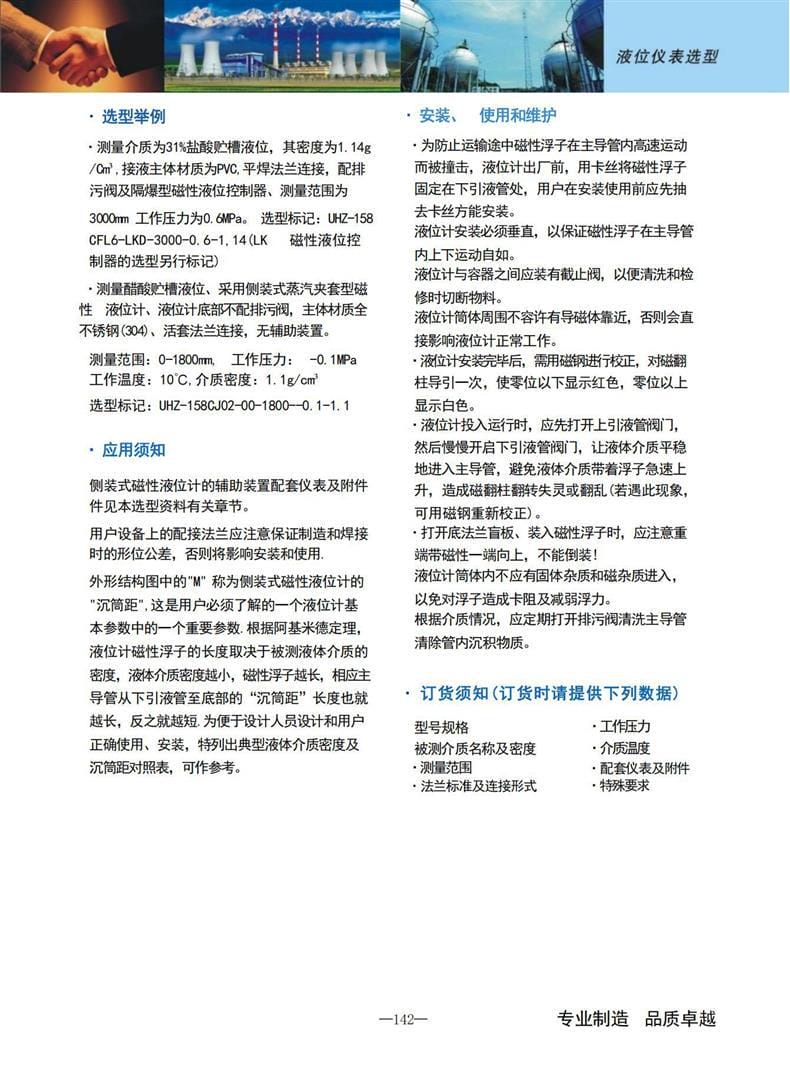

五、注意事项
在使用与维护过程中，请严格遵守以下事项：
- 拆除固定：出厂时用卡丝固定磁性浮子于下引液管处，安装前必须抽出卡丝。
- 投运顺序：投运时先开上引液管阀门，再缓慢开启下引液管阀门，防止液体冲击导致浮子快速上升造成翻转失灵。
- 校正零位：安装完成后，需用磁钢校正一次磁翻柱，使零位以下显红色，以上显白色。
- 浮子方向：装入磁性浮子时注意重端带磁端向上，禁止倒装。
- 清洁维护：应定期打开排污阀清洗主导管，清除沉积物；主导管内不得进入固体杂质或磁性杂质，以防卡阻或减弱浮力。

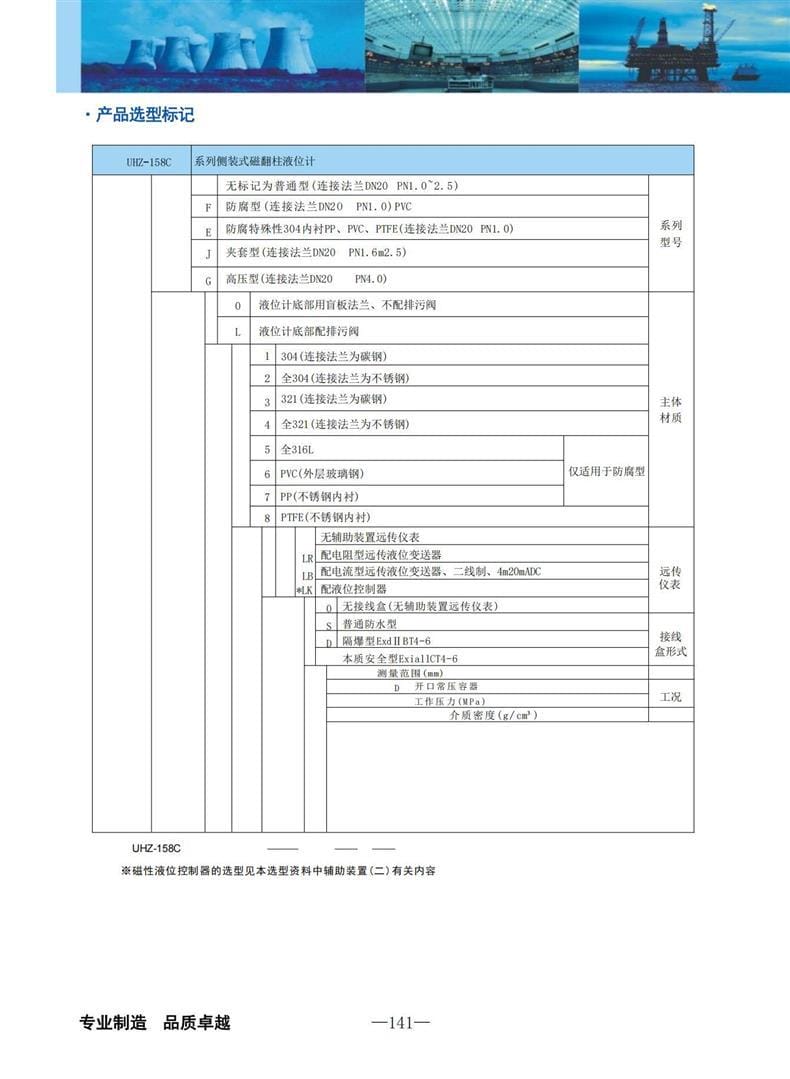

- 选型数据：订货时请提供型号规格、被测介质名称及密度、工作压力、介质温度、测量范围、法兰标准及连接形式等完整数据。
