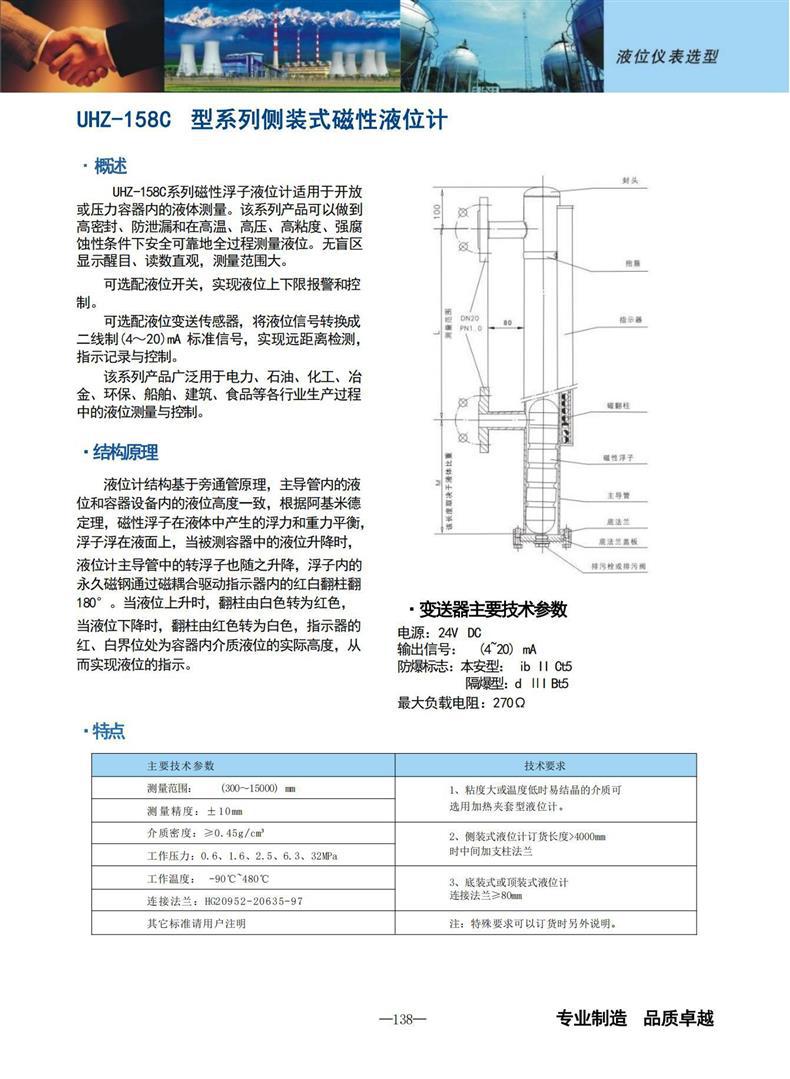

核心特点

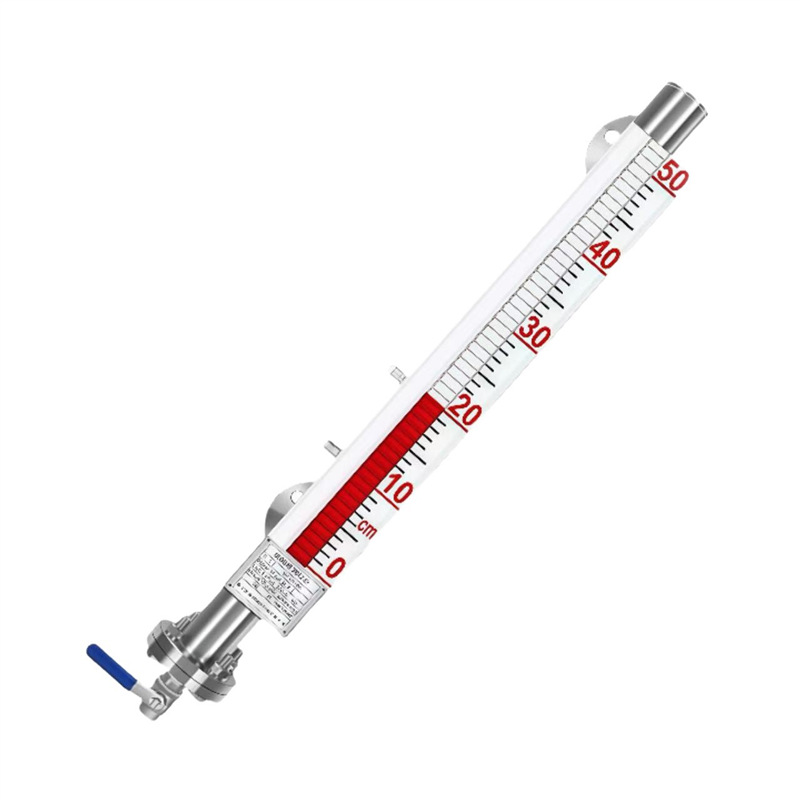

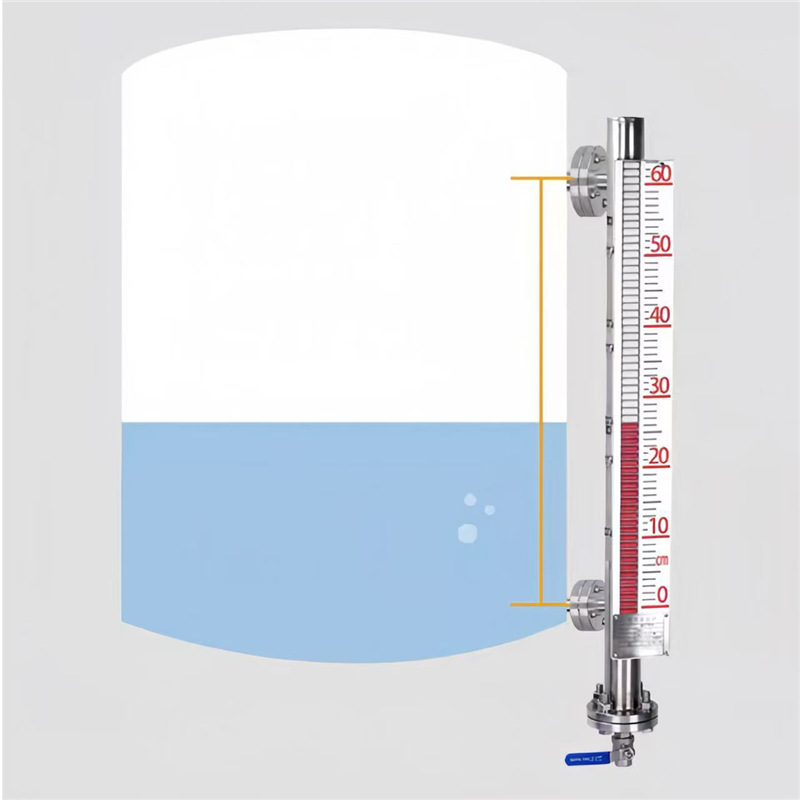

- 直观显示与无盲区：基于磁耦合原理驱动红白翻柱180°翻转，液位变化实时可视，全程无测量盲区。
- 高密封与强适应：采用全密封结构防泄漏，可稳定运行于高温、高压、高粘度及强腐蚀性等复杂工况。
- 智能扩展与远传：支持选配液位开关（上下限报警/控制）及二线制4~20mA变送器，无缝对接自动化控制系统。

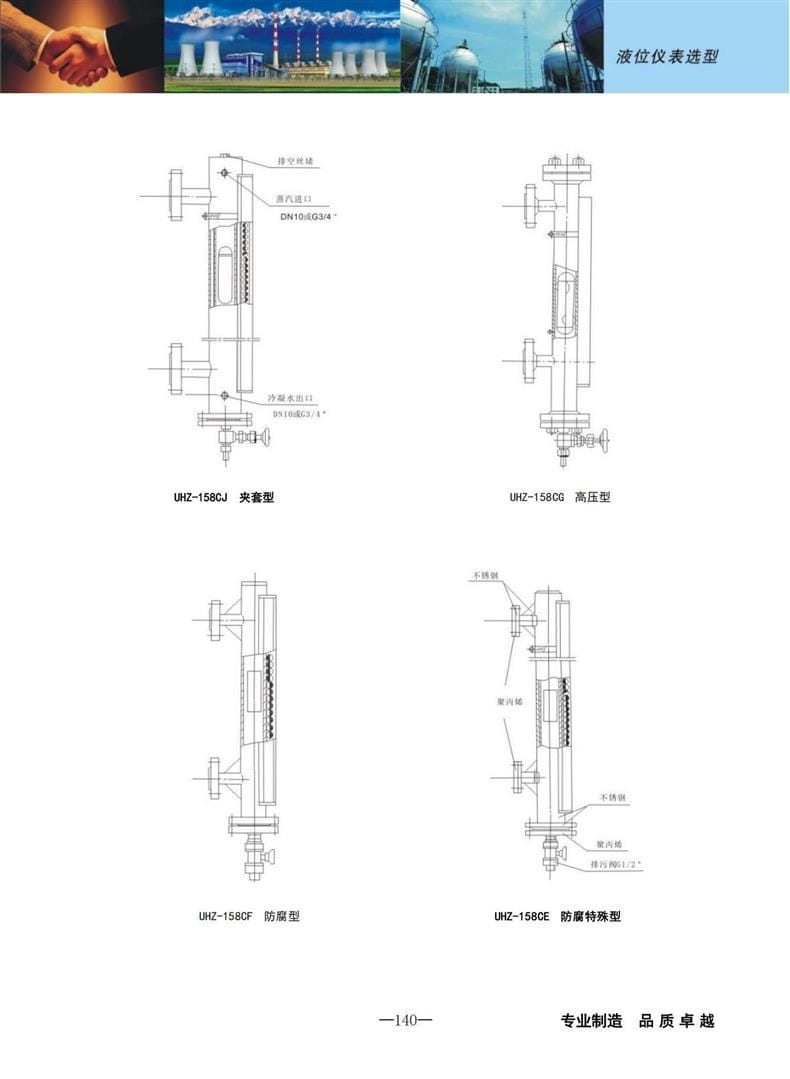

- 材质结构灵活定制：提供304/316L/321不锈钢及PVC/PP/PTFE等多种防腐内衬，支持夹套加热、高压及防爆型结构按需配置。
技术参数
- 测量范围：300～10000 mm（标准型，超长可定制至15000 mm）
- 测量精度：±10 mm 或 ±16 mm

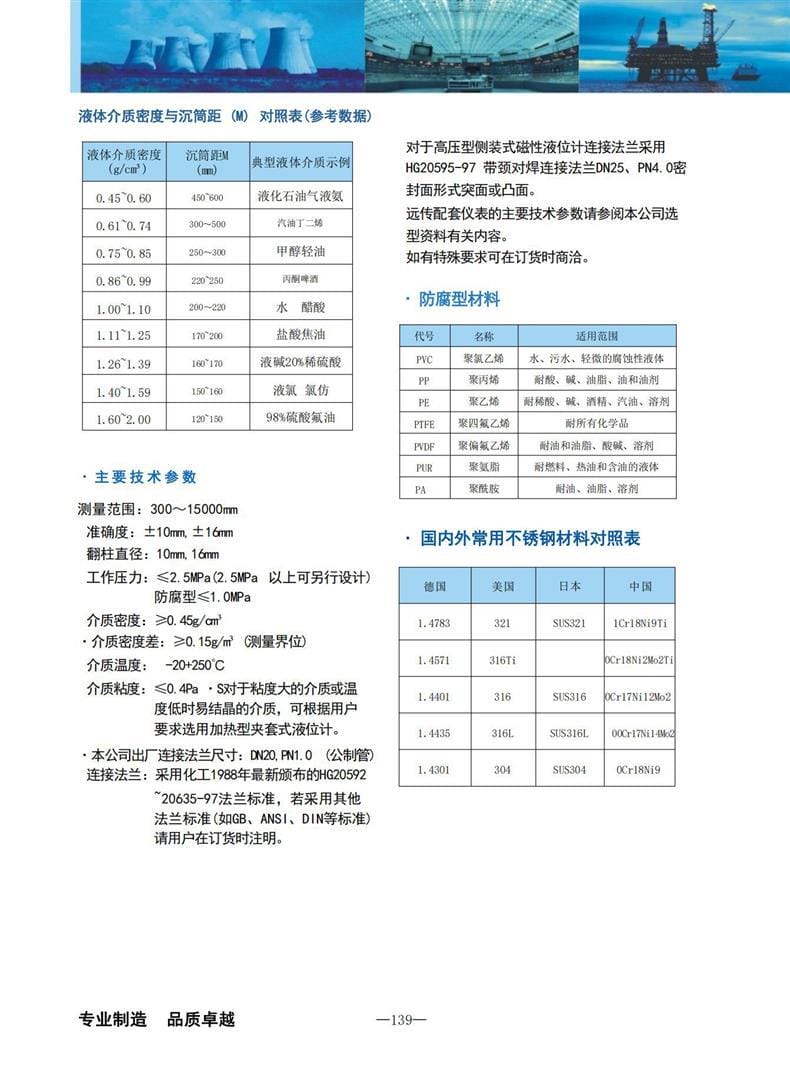

- 介质密度：≥0.45 g/cm³（界位测量需密度差≥0.15 g/cm³）
- 工作压力：0.6～32.0 MPa（常规≤2.5 MPa，防腐型≤1.0 MPa，高压型可定制）
- 工作温度：-90℃～+480℃（常规介质适用-20℃～+250℃）
- 介质粘度：≤0.4 Pa·s（高粘度或易结晶介质推荐夹套型）
- 远传输出：4～20mA DC（二线制），供电24V DC，最大负载270Ω
- 防爆等级：本安型 ExiaIICT4 / 隔爆型 ExdIIBT4
- 连接法兰：DN25（默认），支持 HG、GB、ANSI、DIN 等标准及不同压力等级定制
应用行业

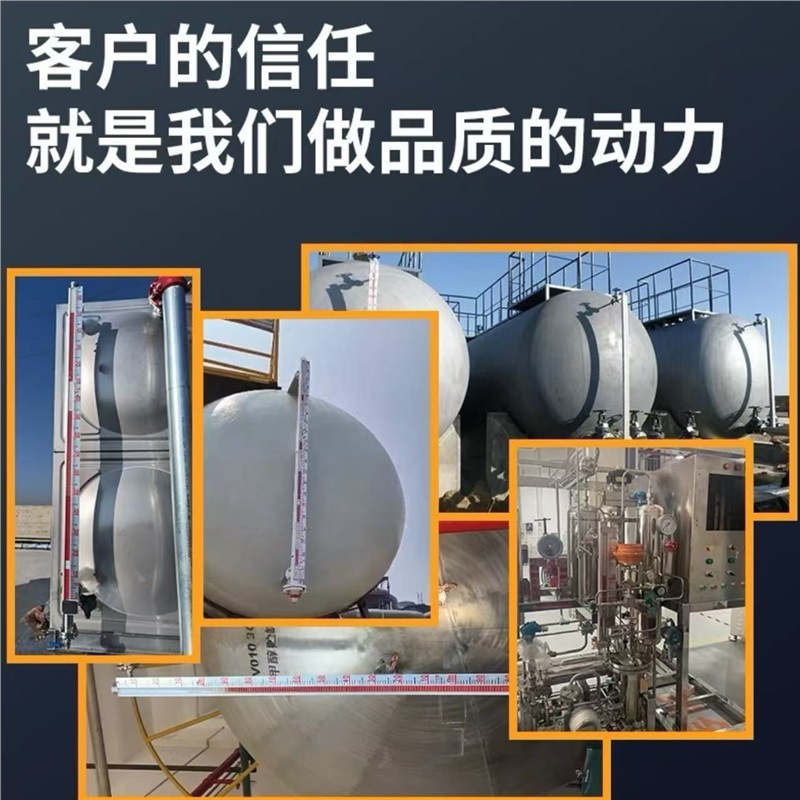

广泛适用于电力、石油化工、冶金制造、环保水处理、船舶航海、建筑工程及食品饮料等行业。特别适用于各类开放或压力容器内的清水、酸碱溶液、有机溶剂、易结晶介质及油水界面液位的连续测量与监控。
安装条件
- 垂直安装：主导管必须严格垂直安装，确保磁性浮子受浮力与重力平衡自由升降。
- 法兰对接：用户设备接口法兰需保证制造与焊接形位公差，与液位计法兰（DN25）精准对中，避免应力变形。
- 隔离阀门：液位计与容器连接管路间必须加装截止阀，便于日常维护、清洗或更换时隔离介质。
- 超长加固：测量长度超过4000 mm时，必须在中部加装支柱法兰，防止筒体弯曲变形。
- 磁干扰隔离：安装位置周围1米内严禁存在强导磁物体或强磁场源，以免干扰磁耦合传动精度。

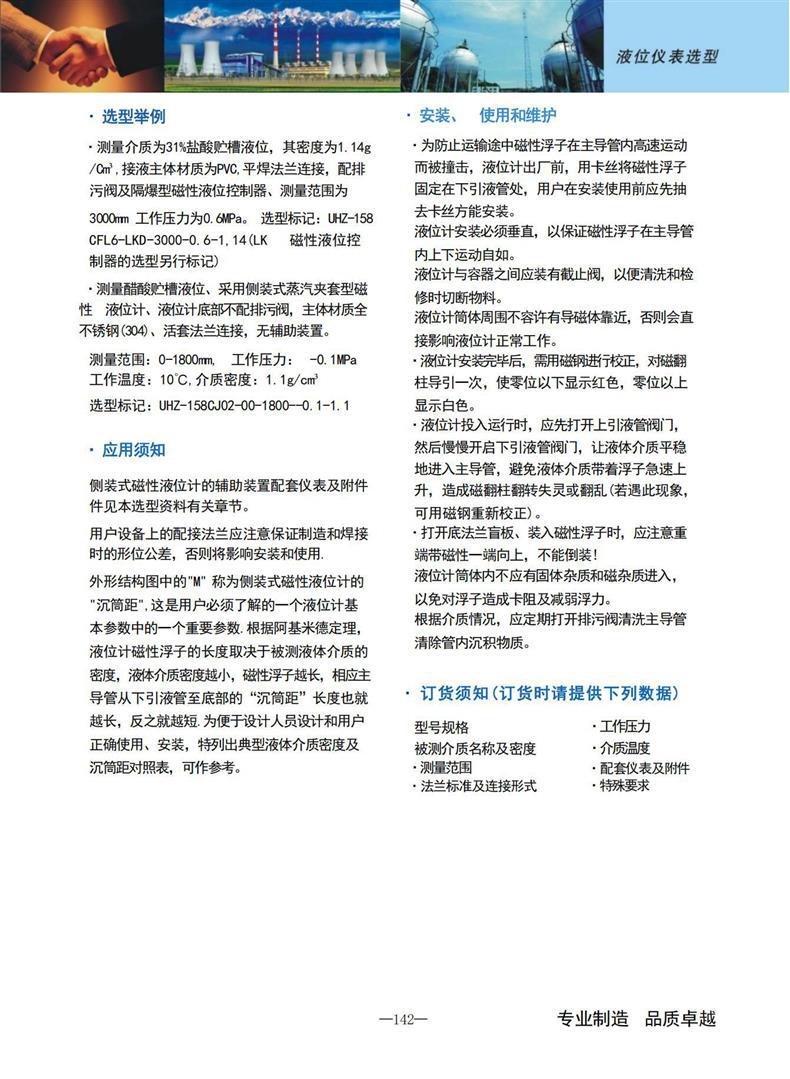

注意事项
- 安装前检查：出厂浮子由卡丝固定于下引液管，安装前务必抽出卡丝；装入浮子时带磁重端必须朝上，严禁倒装。
- 规范投运：先缓慢开启上引液管阀门，再开启下引液管阀门，防止介质瞬间冲击导致翻柱翻转失灵或浮子撞击损坏。
- 磁钢校正：安装固定后，需使用专用磁钢沿指示器自上而下缓慢滑动校正，确保零位以下显示红色，零位以上显示白色。
- 介质防护：严禁固体颗粒或磁性杂质进入主导管，以防卡阻或削弱磁浮力；定期打开底部排污阀冲洗沉积物。

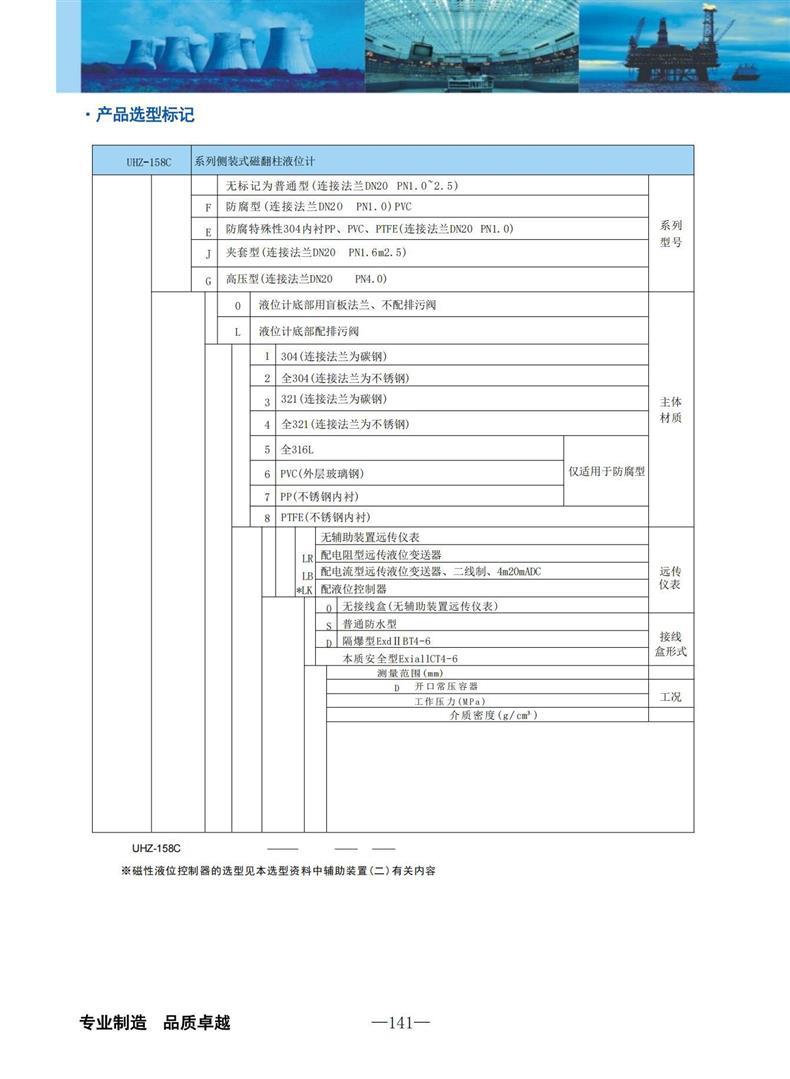

- 选型匹配：订货时务必提供准确介质名称、密度、温度及压力参数，浮子长度（沉筒距）需根据介质密度精确匹配，否则将影响测量精度。
