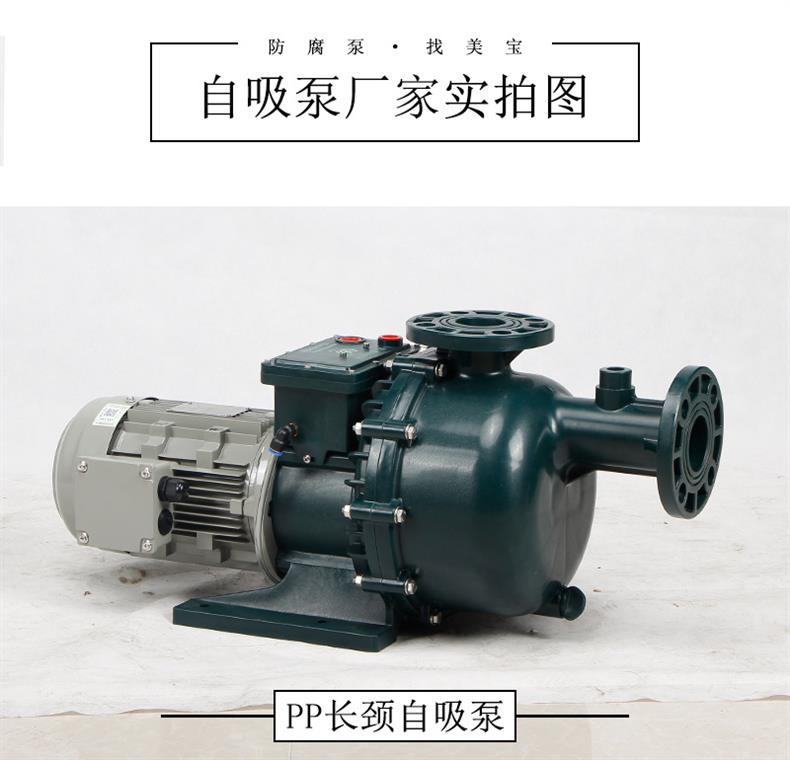

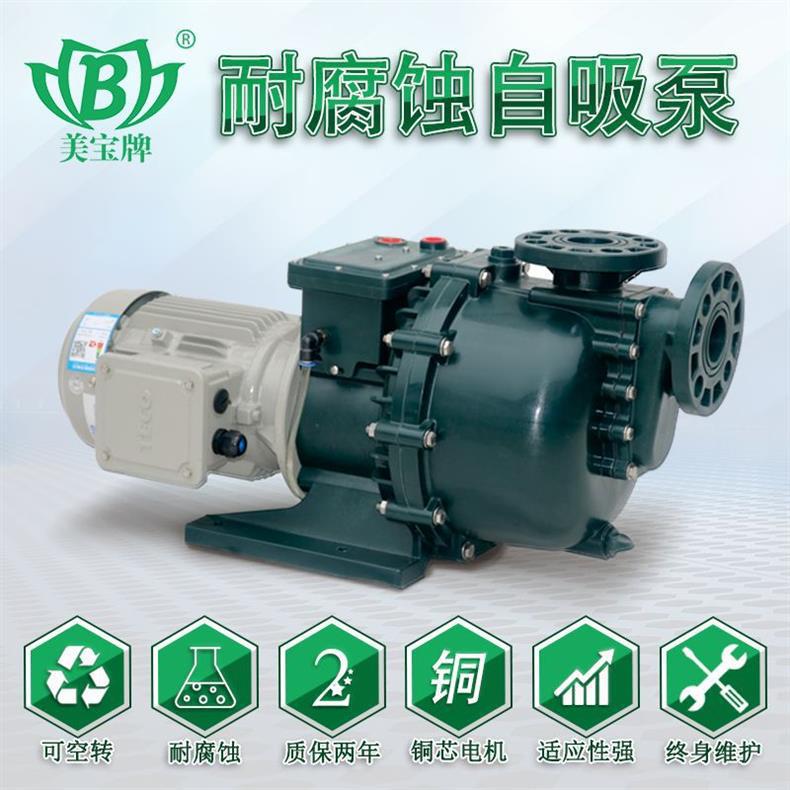

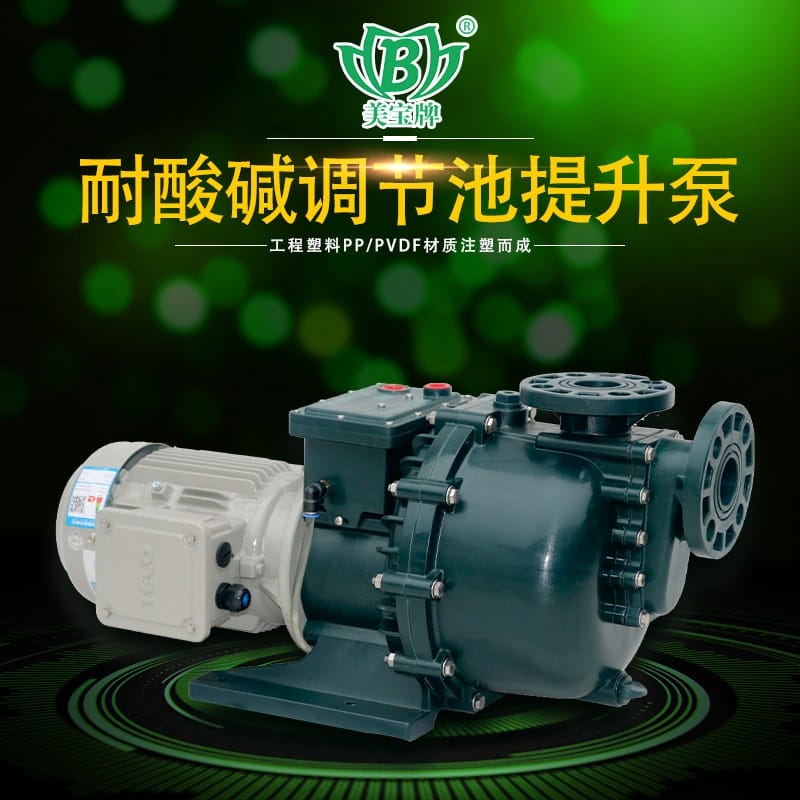

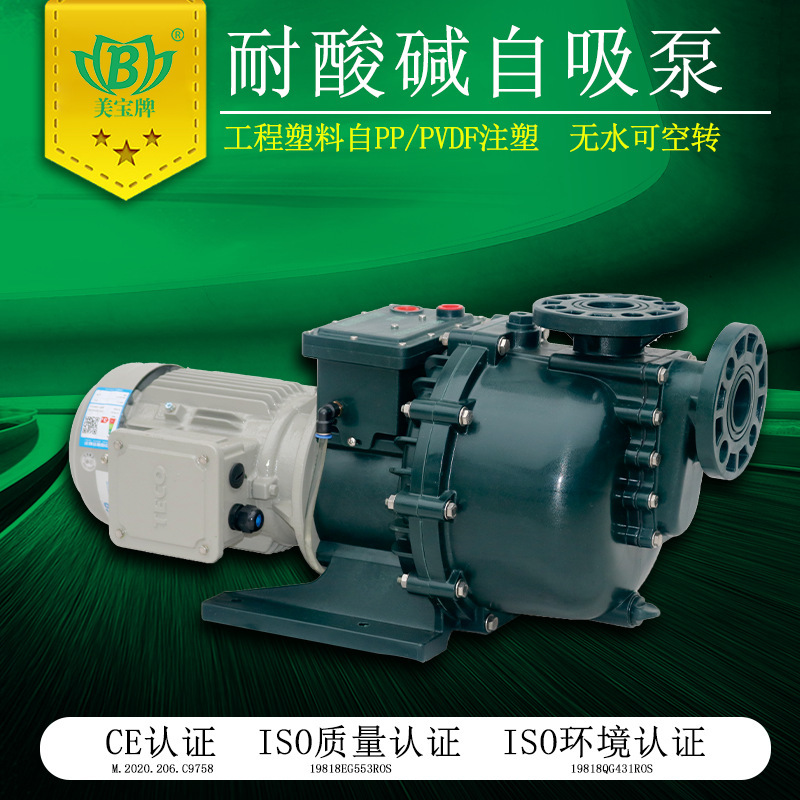

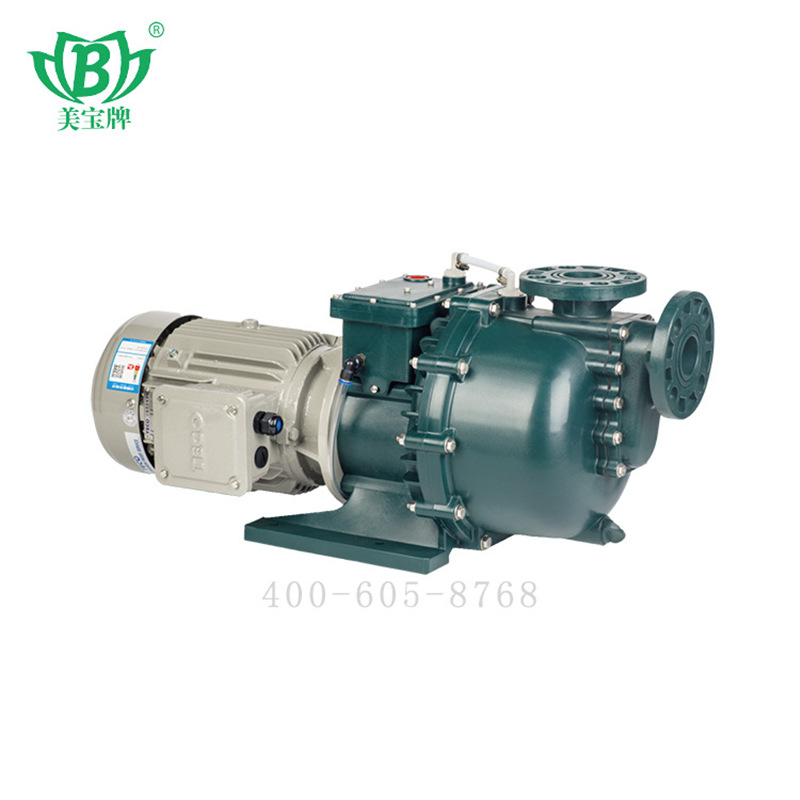

美宝牌耐腐蚀自吸泵（污水处理专用）产品技术指南
一、 核心特点

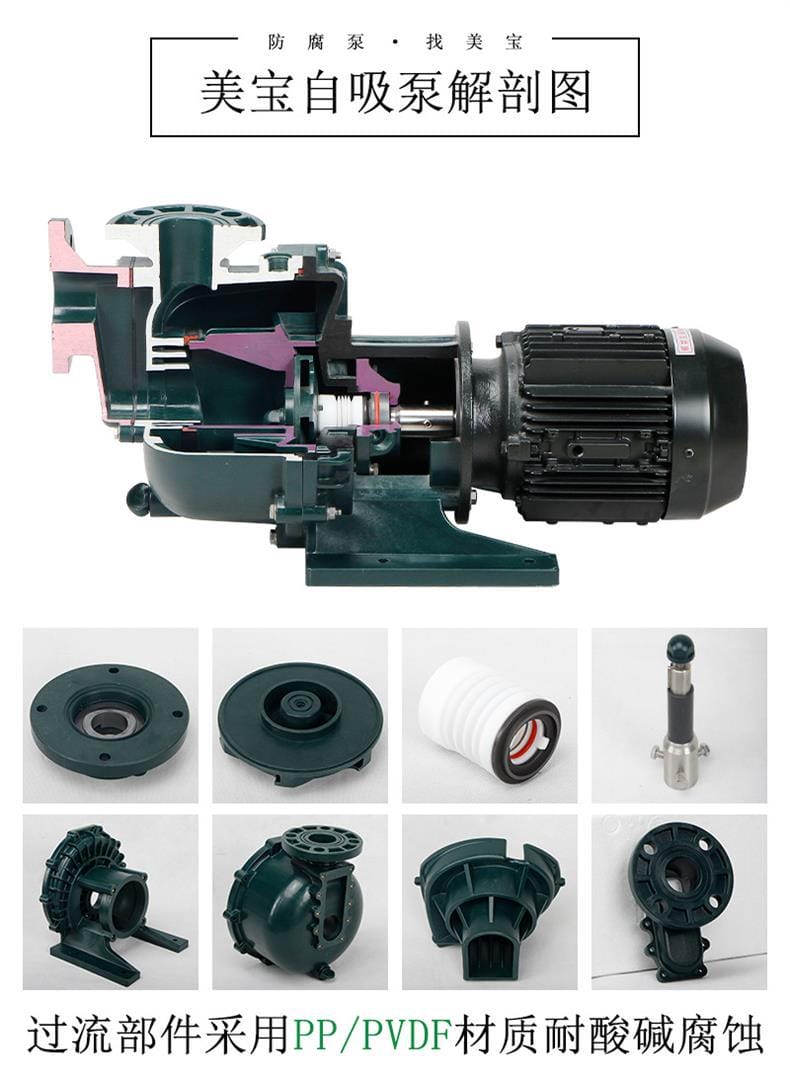

- 卓越防腐性能：过流部件全面采用PP、PVDF、CPVC、FRPP等高性能工程塑料，轻松应对强酸、强碱及各类高浓度化学腐蚀液体。

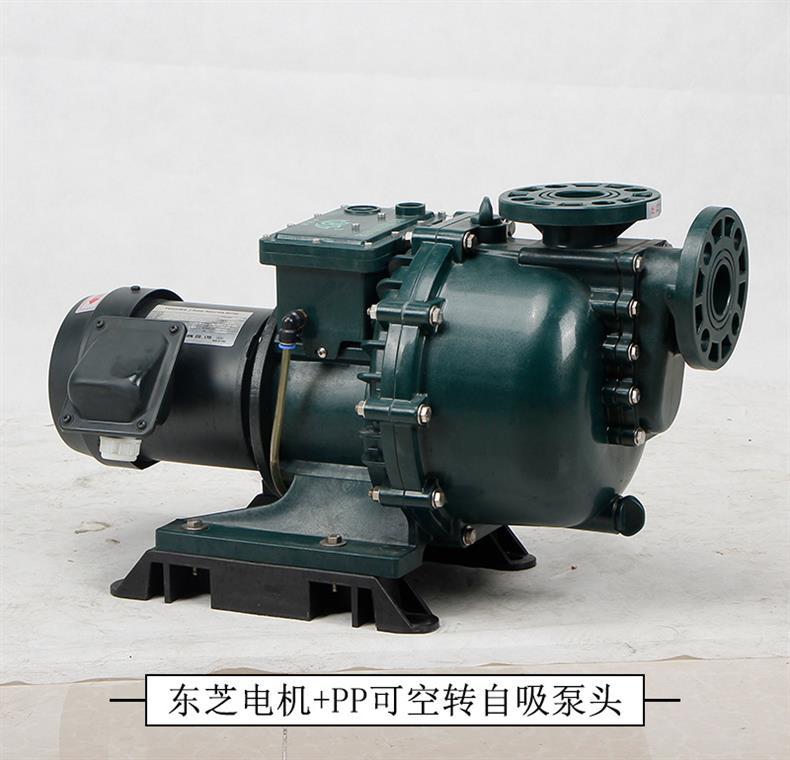

- 无水空转设计：独特的立式结构与自吸筒设计，支持短时干转运行，有效降低干烧风险，适应复杂工况。

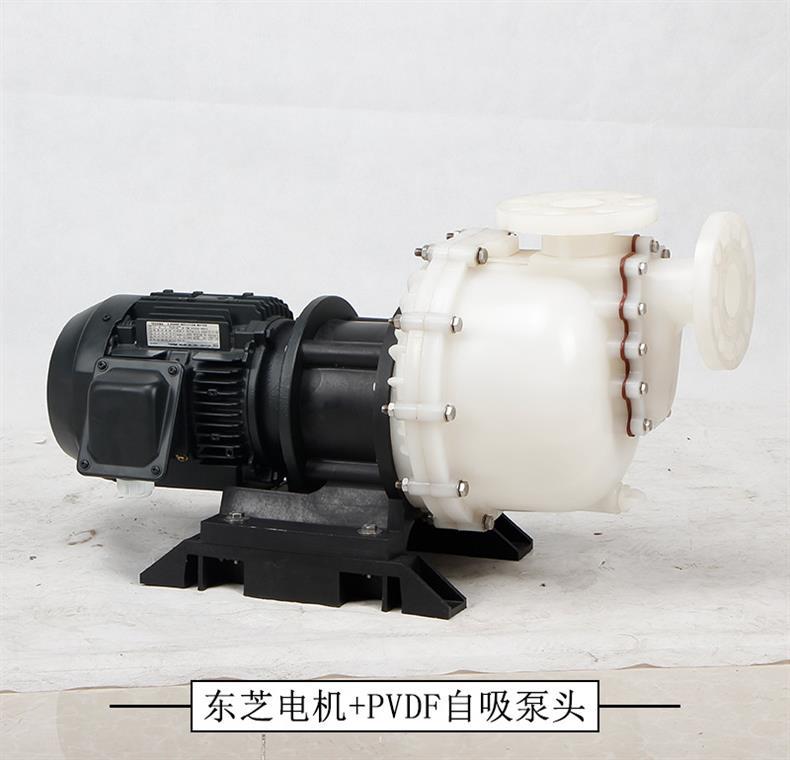

- 强劲动力配置：标配优质铜芯电机（部分型号搭载东芝电机），运行平稳、能效高、噪音低，寿命长久。
- 全生命周期服务：提供两年整机质保与终身维护技术支持，出厂标配合格证、质量保证卡、详细说明书及正规增值税专用发票。

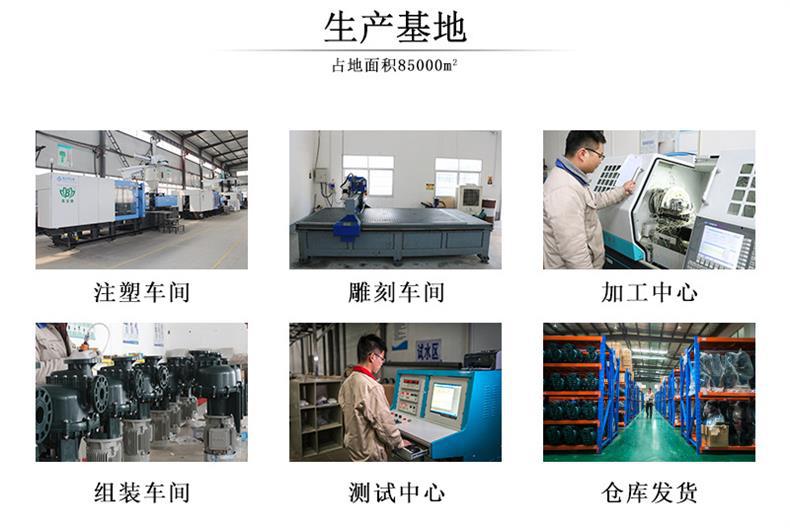

- 品牌实力保障：中国耐酸碱泵浦行业领导者，拥有ISO9001质量、ISO14001环境、欧盟CE等多项权威认证及数十项国家专利，85000㎡现代化生产基地直供，全国多城设立服务网点。
二、 技术参数

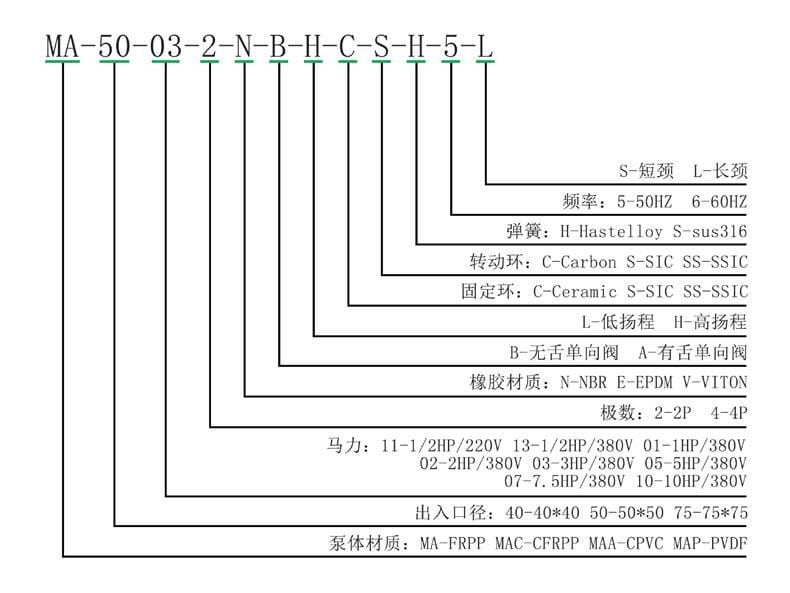

1. 型号编制规则示例
MA-50-03-2-N-B-H-C-S-SSIC-L
- 泵体材质：MA-FRPP / MAC-CFRPP / MAA-CPVC / MAP-PVDF
- 口径规格：40×40 / 50×50 / 75×75 (mm)
- 功率/电压：1HP~10HP，支持220V单相或380V三相
- 极数/频率：2P/4P | 50HZ/60HZ可选
- 密封/阀门：转动环(SIC/SSIC/Ceramic)｜固定环同左｜阀体(B-无舌/A-有舌单向阀)
- 工况标识：L-低扬程 / H-高扬程｜N-NBR / E-EPDM / V-VITON橡胶

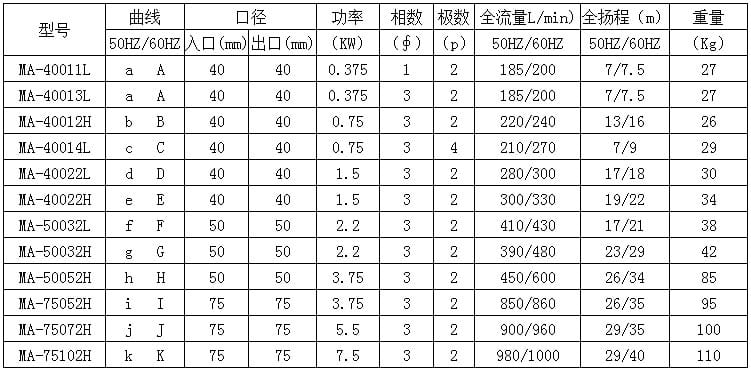

2. 核心性能参数表（50HZ/60HZ）
| 型号 |
功率(KW) |
相数 |
极数 |
流量(L/min) |
扬程(m) |
重量(Kg) |
| MA-40011L |
0.375 |
1 |
2 |
185/200 |
7/7.5 |
27 |
| MA-40012H |
0.75 |
3 |
2 |
220/240 |
13/16 |
26 |
| MA-40022L |
1.5 |
3 |
2 |
280/300 |
17/18 |
30 |
| MA-50032L |
2.2 |
3 |
2 |
410/430 |
17/21 |
38 |
| MA-50052H |
3.75 |
3 |
2 |
450/600 |
26/34 |
85 |
| MA-75072H |
5.5 |
3 |
2 |
900/960 |
29/35 |
100 |
| MA-75102H |
7.5 |
3 |
2 |
980/1000 |
29/40 |
110 |

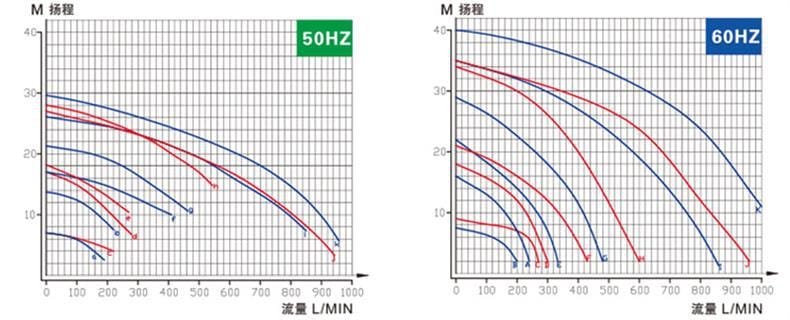

(注：完整Q-H曲线及多规格参数详见官方选型手册，实际流量扬程受介质粘度与管路阻力影响)

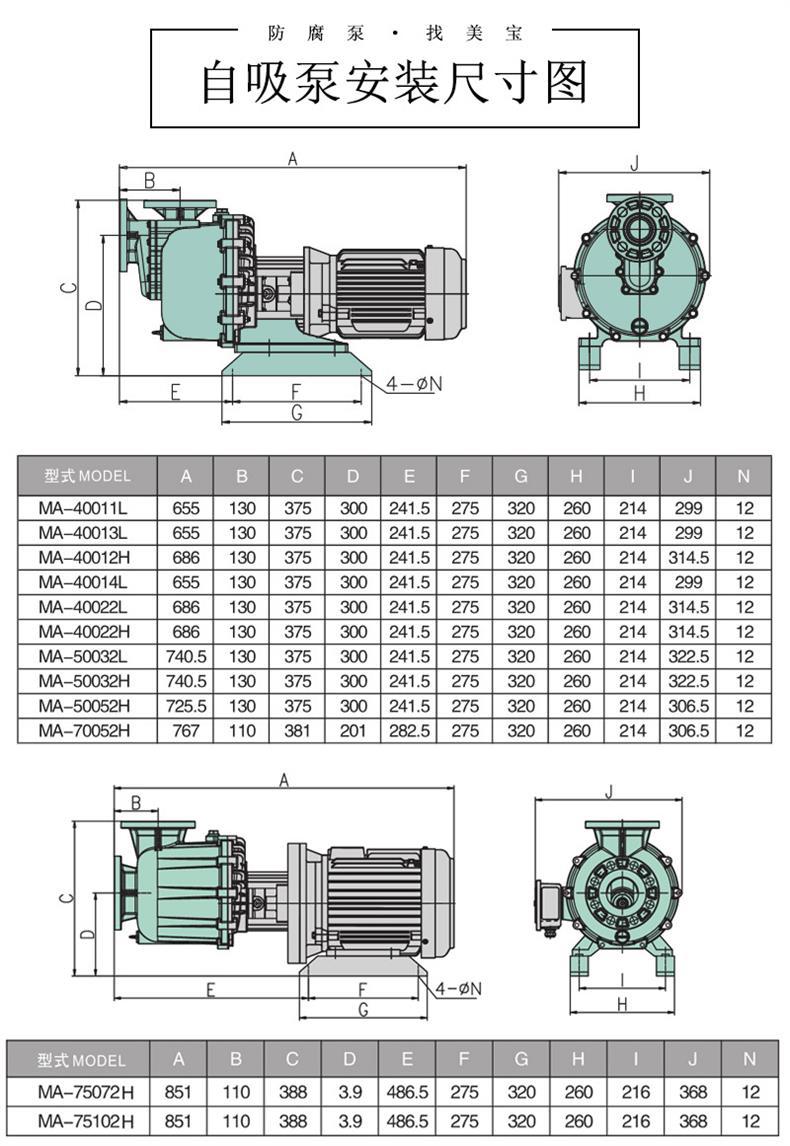

3. 安装外形尺寸（单位：mm）
| 型号 |
A |
B |
C |
D |
E |
F |
G |
H |
J |
N |
| MA-40011L |
655 |
130 |
375 |
300 |
241.5 |
275 |
320 |
260 |
214 |
299 |
| MA-50032H |
740.5 |
130 |
375 |
300 |
241.5 |
275 |
320 |
260 |
214 |
322.5 |
| MA-75072H |
851 |
110 |
388 |
3.9 |
486.5 |
275 |
320 |
260 |
216 |
368 |
(注：A-J为底座至接口关键定位尺寸，N为螺栓孔距，具体以实物铭牌为准)

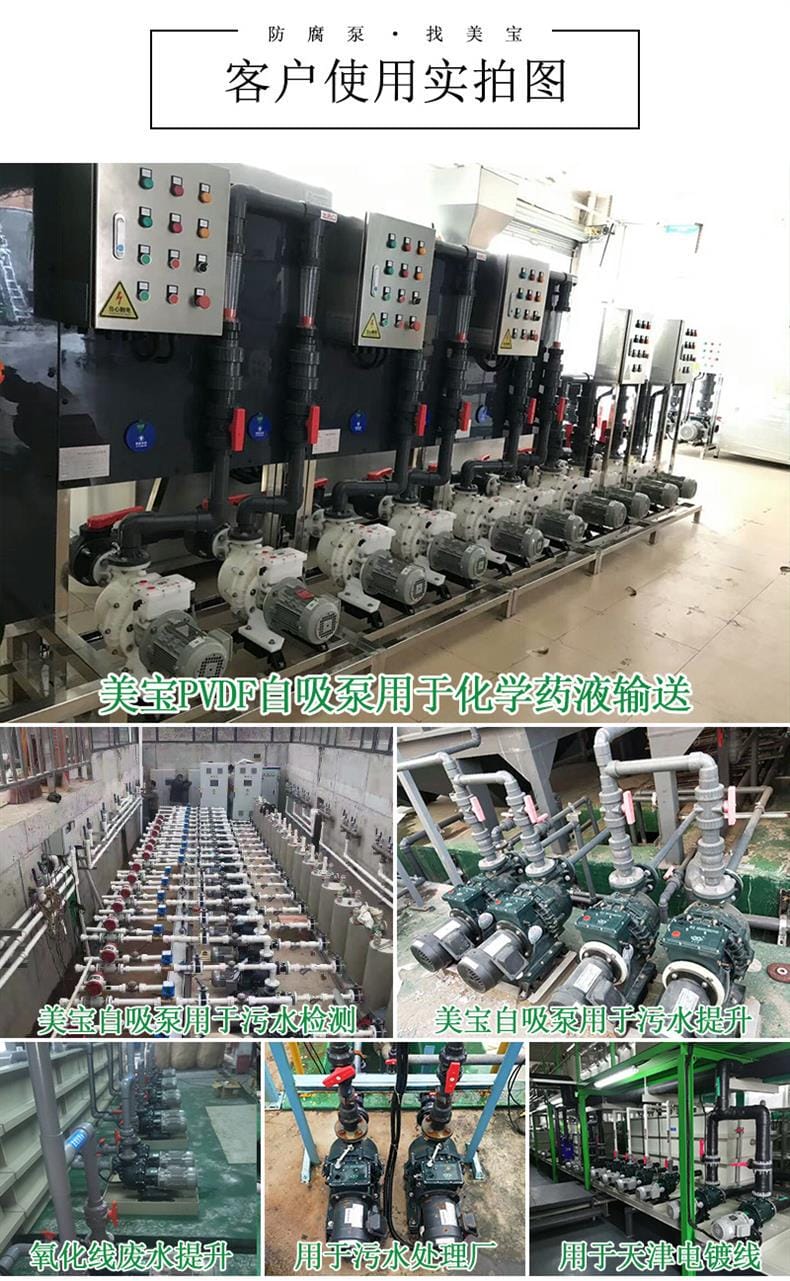

三、 应用行业
- 环保水处理：污水处理厂混合液回流、活性污泥提升、氧化沟废水循环。
- 化工与电镀：酸碱药液输送/循环/提升、电镀生产线废水回收、化学试剂转移。
- 工业废液处理：高浓度废液进液泵送、工业清洗液循环、酸碱中和反应系统。
- 检测与实验：水质在线监测取样、实验室小批量腐蚀性液体精准输送。

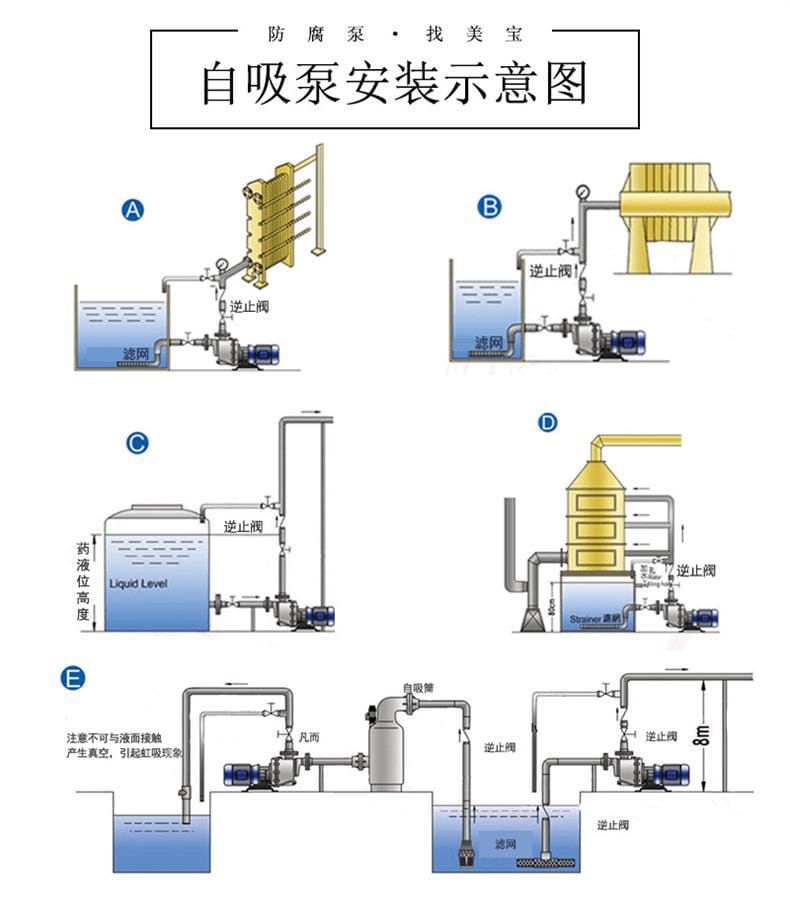

四、 安装条件
- 基础支撑：必须安装在平整坚固的水泥基座或型钢平台上，确保水平度≤1mm/m，以吸收运行振动。
- 管路配置：进口管路必须垂直安装滤网(Strainer)与逆止阀(凡而)，防止固体颗粒堵塞叶轮及停机时介质倒流冲击。
- 液位要求：吸液口需完全浸没于液面下，但自吸筒/底阀底部需距离池底≥150mm，避免吸入沉积泥沙导致气蚀。
- 电气规范：严格按铭牌接入对应电压（220V/380V）与相数，建议配置独立断路器、热继电器及缺相保护装置，电缆需符合国标防水要求。
- 空间预留：依据上述安装尺寸表，四周至少预留500mm以上检修通道，便于后期更换机械密封或电机。
五、 注意事项
- 自吸引导：本机虽具备可空转特性，但首次启用或长期停产后，建议确保泵腔内有一定引水或确认液面高度满足自吸要求，以快速建立真空虹吸。
- 防干磨损：允许短时干转保护，但严禁长时间无水运行，否则将加速陶瓷/碳化硅密封面干摩擦损坏。
- 介质校验：投运前务必核对输送介质的pH值、温度、密度及含固量，确保其与所选材质（PP/PVDF等）及橡胶密封圈（NBR/EPDM/VITON）完全兼容。
- 运行监控：日常巡检需关注电机电流是否超标、出口压力是否稳定、有无异常振动或泄漏，发现异响立即停机排查。
- 售后凭证：请妥善保管出厂合格证、质保卡及正规发票，享受厂家提供的两年质保与终身维护服务；非授权人员请勿擅自拆解泵头或改动电气参数。
