利欧 (LEO) WT 系列污水提升器产品说明书
1. 品牌概况
利欧泵业集团是利欧股份（证券代码 002131）核心板块，品牌足迹已遍布 160 个国家及地区，服务全球 5 亿用户。从中国的利欧到世界的 LEO，致力于提供高效、节能、环保的流体解决方案。
2. 核心特点

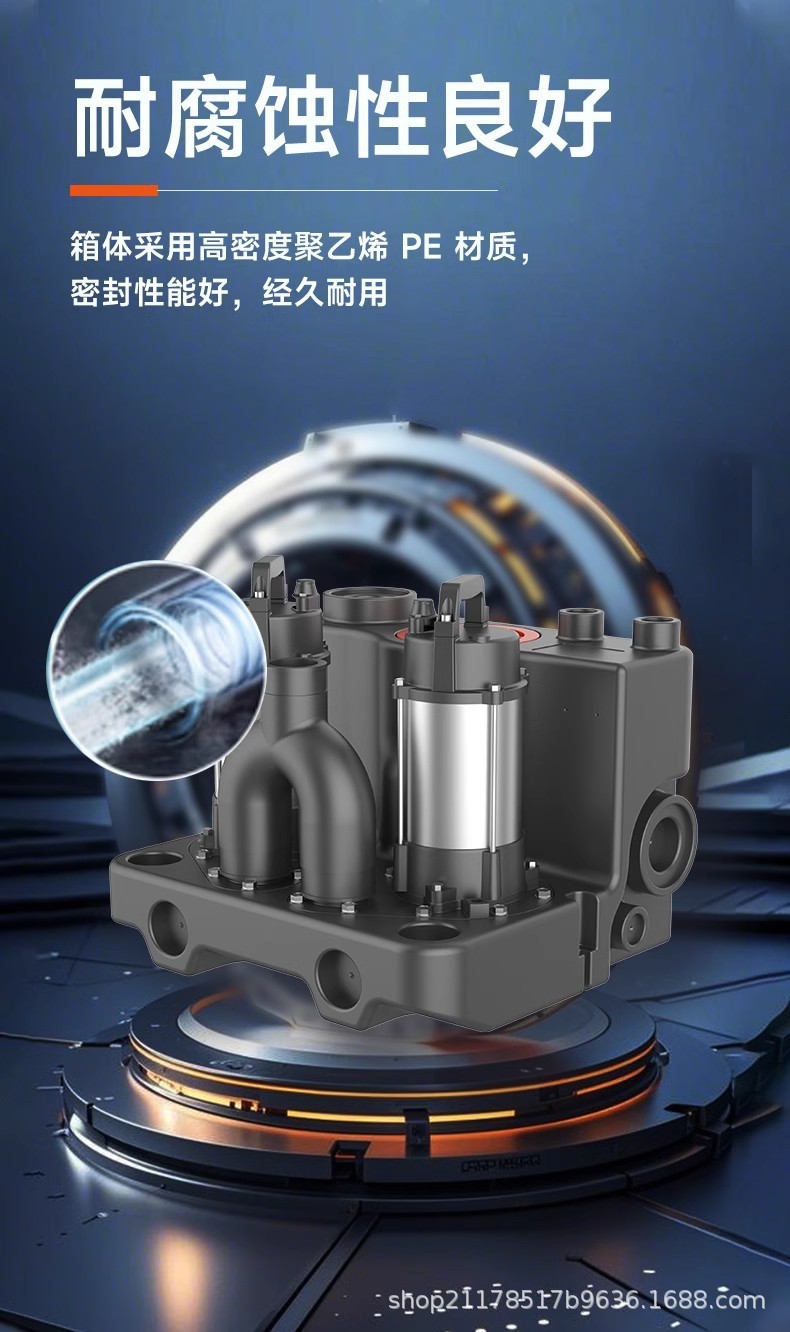

- 材质耐用：箱体采用高密度聚乙烯 (PE) 材质，耐腐蚀、密封性能好、经久耐用。

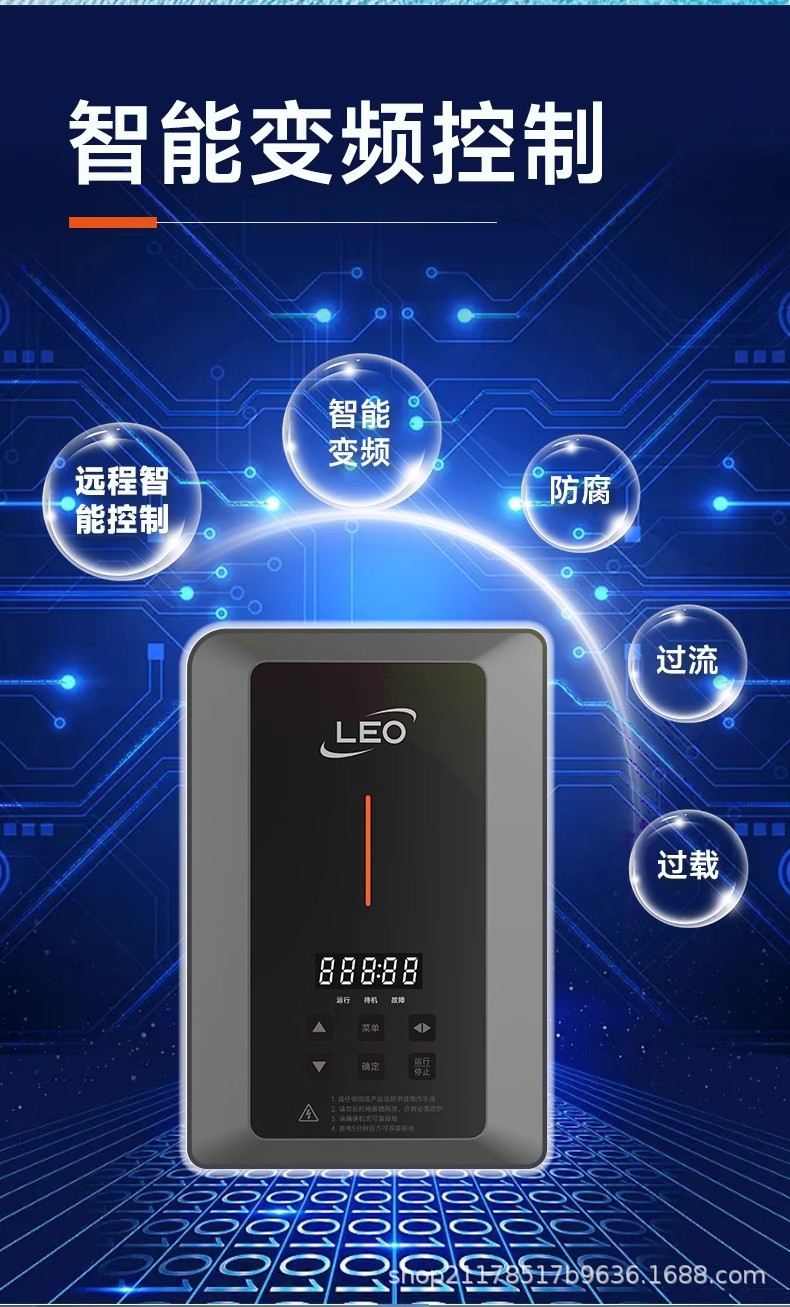

- 智能控制：配备智能变频远程控制系统，支持气压与浮球双液位控制，独创双重保护机制。

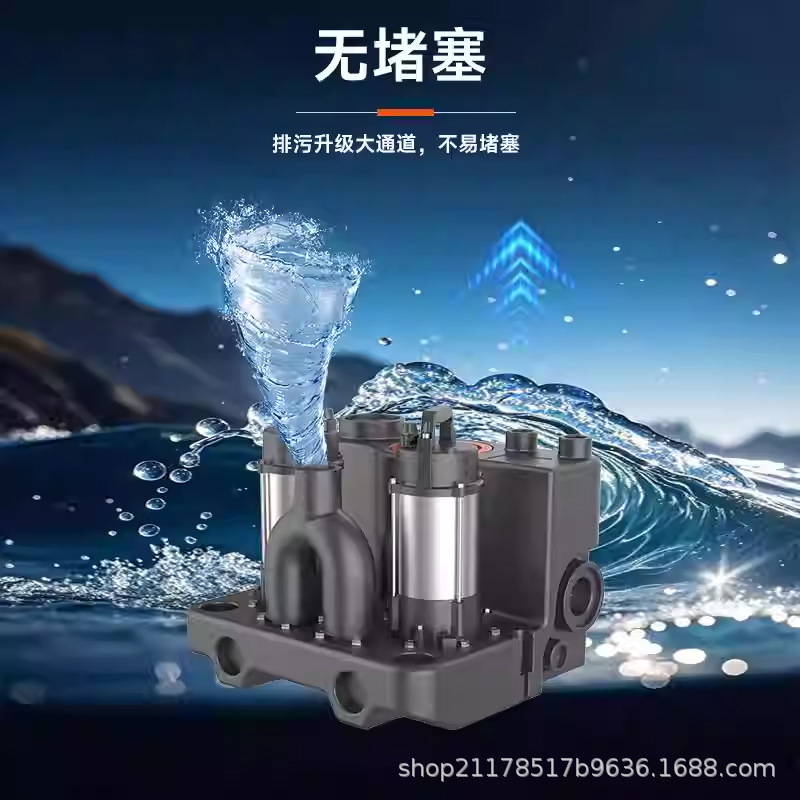

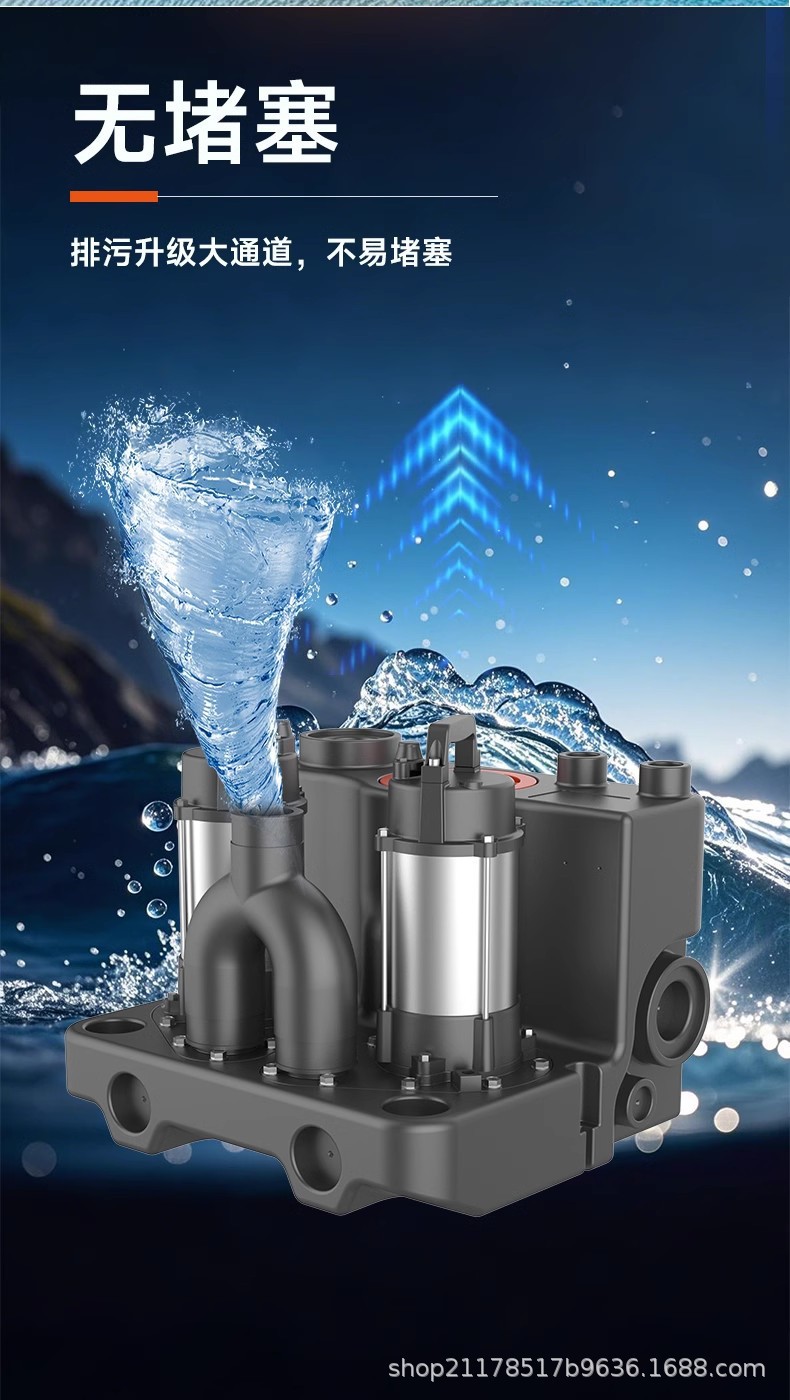

- 防堵设计：采用旋涡式不锈钢叶轮及排污升级大通道，配合内置反冲洗自动清洁技术，有效防止头发缠绕及污垢粘连，实现无堵塞运行。

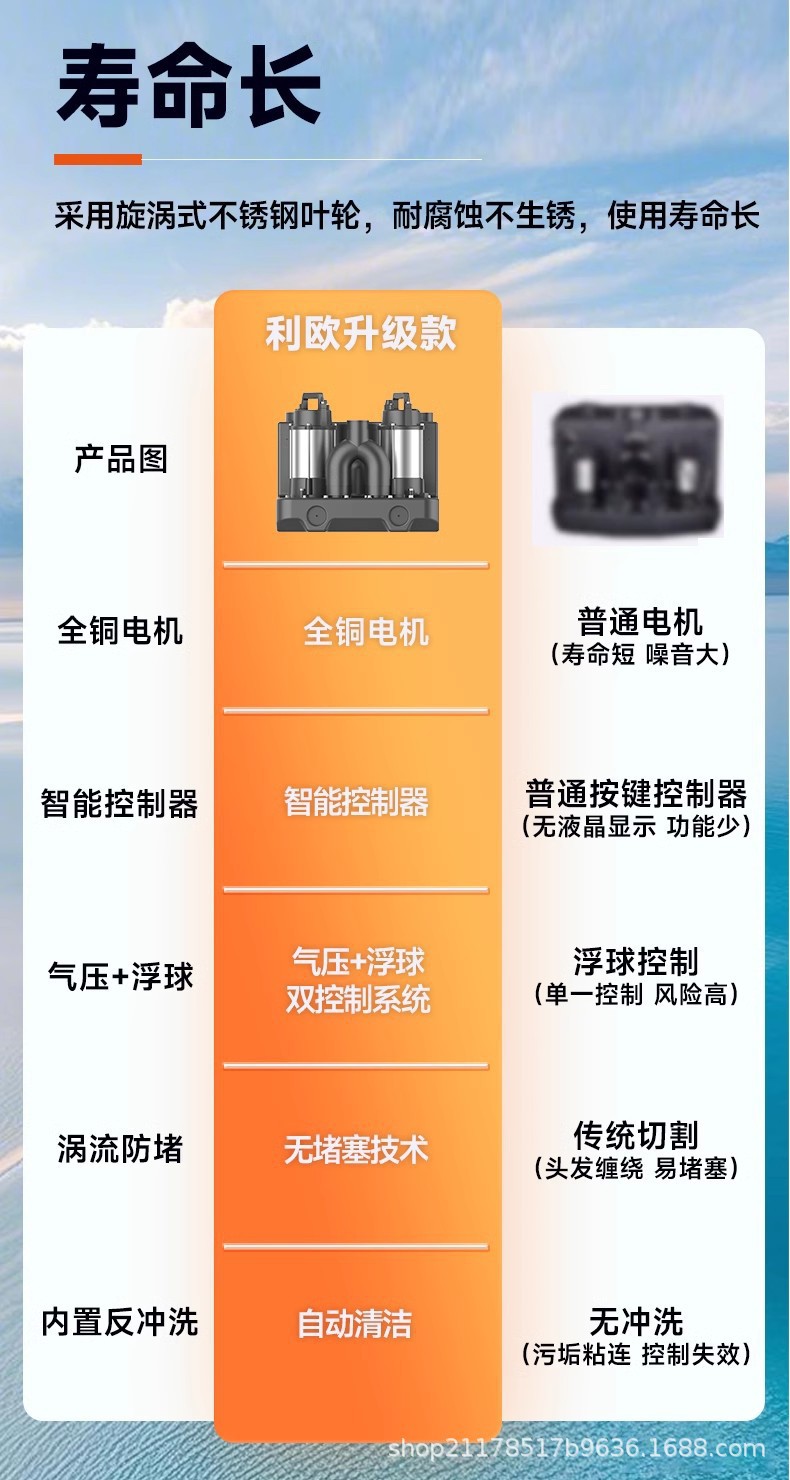

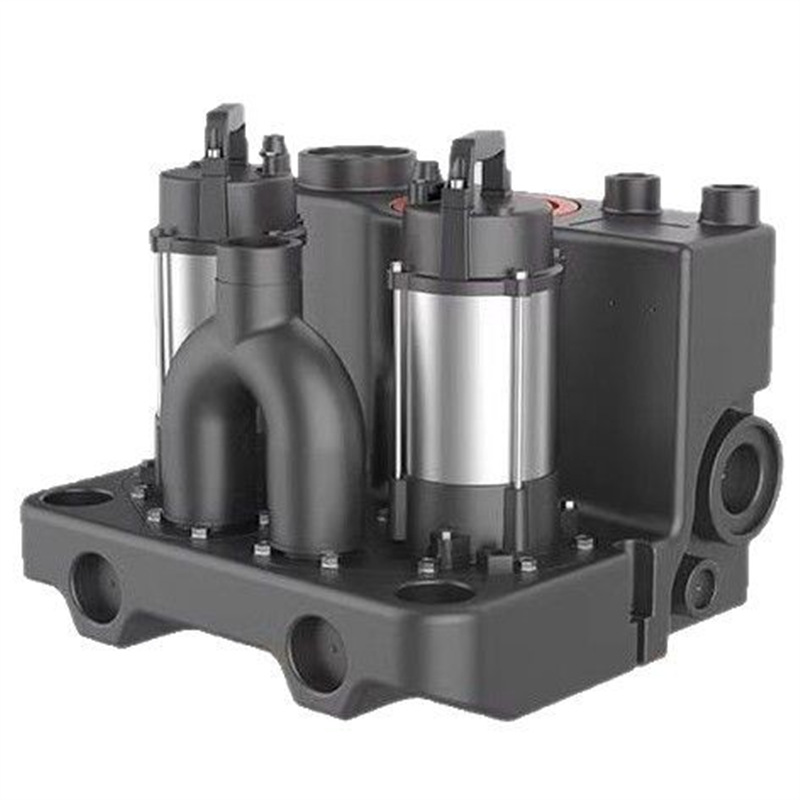

- 高效节能：全铜电机搭配智能控制器，相比普通电机寿命更长、噪音更低；双泵系统可交替运行或同时启动，节能且提高使用寿命。

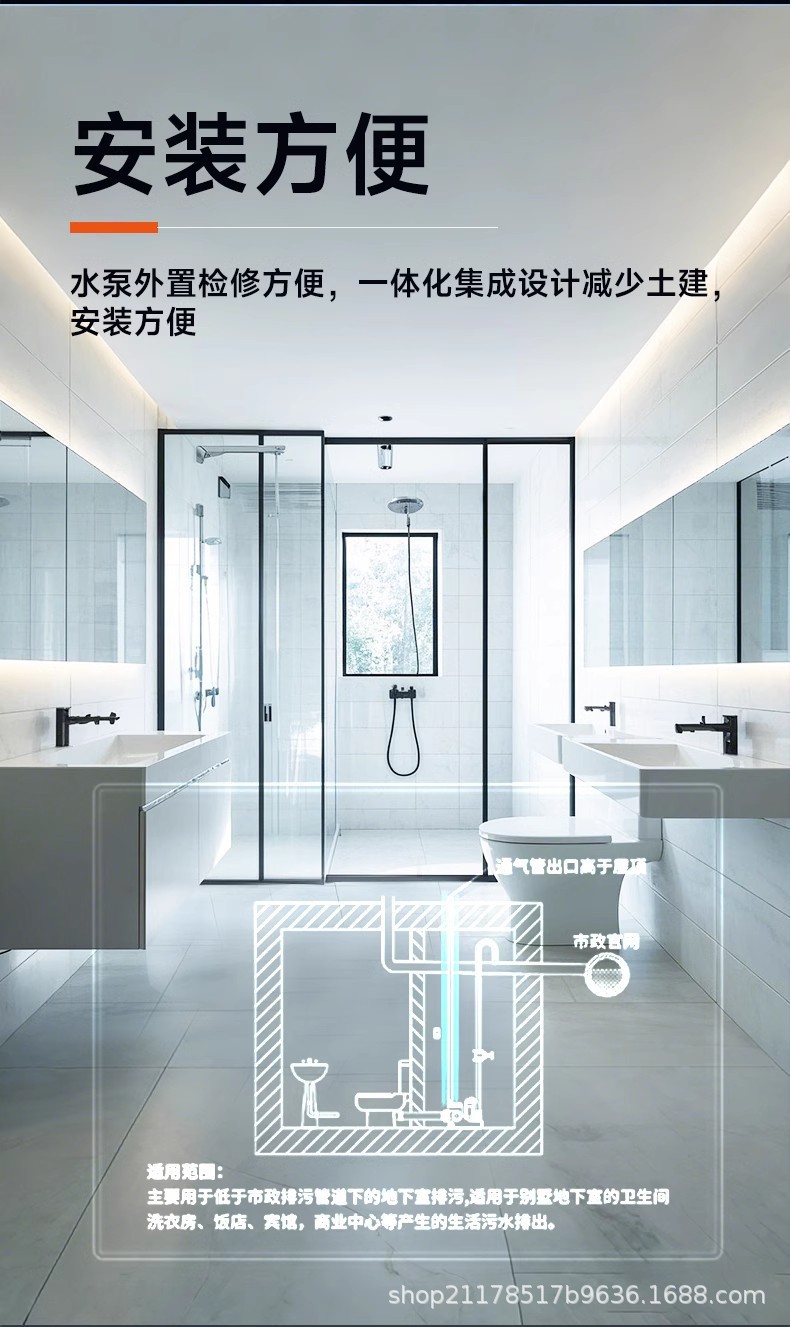

- 安装便捷：一体化集成设计减少土建成本，水泵外置检修方便，预留多个水平进水口，适应不同安装场景。

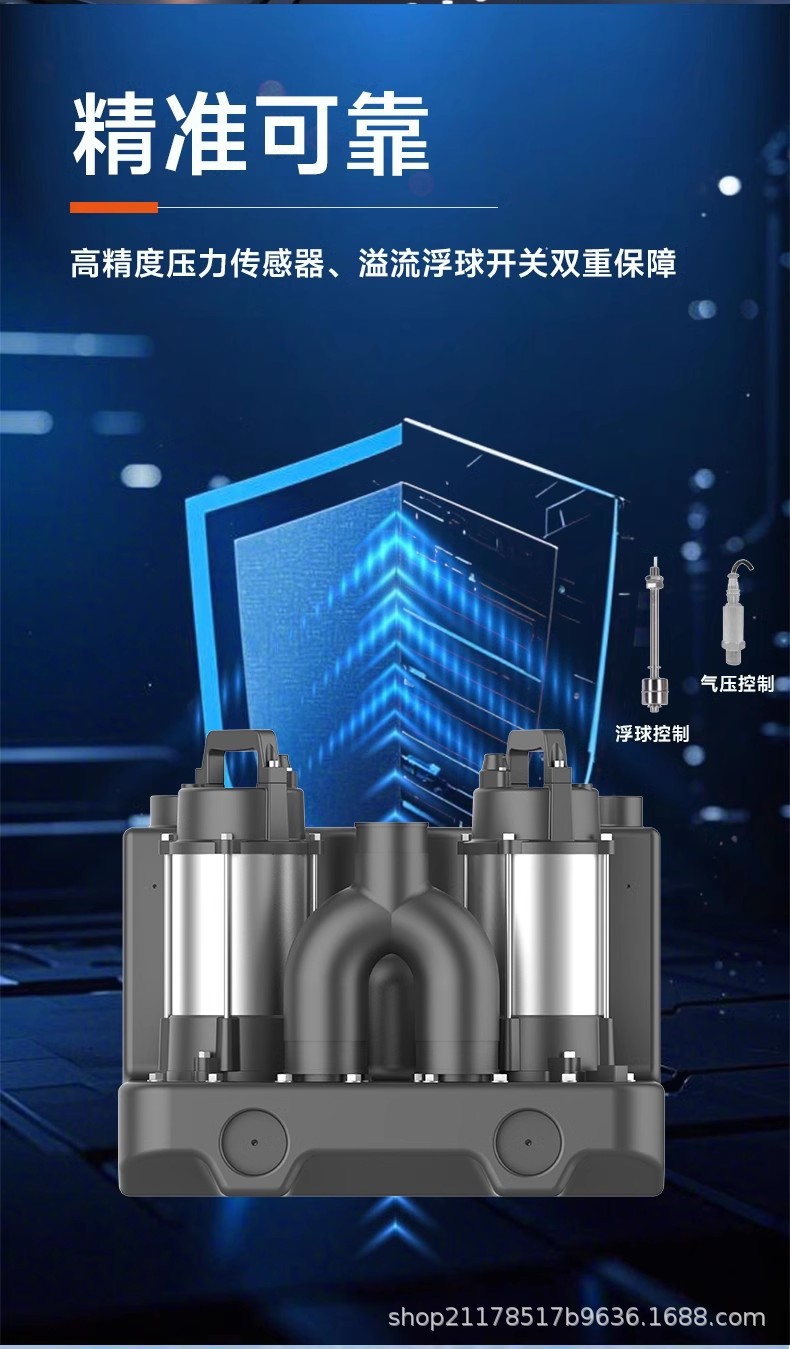

- 安全可靠：整机防水等级 IP68（不含控制箱），高精度压力传感器与溢流浮球开关双重保障。

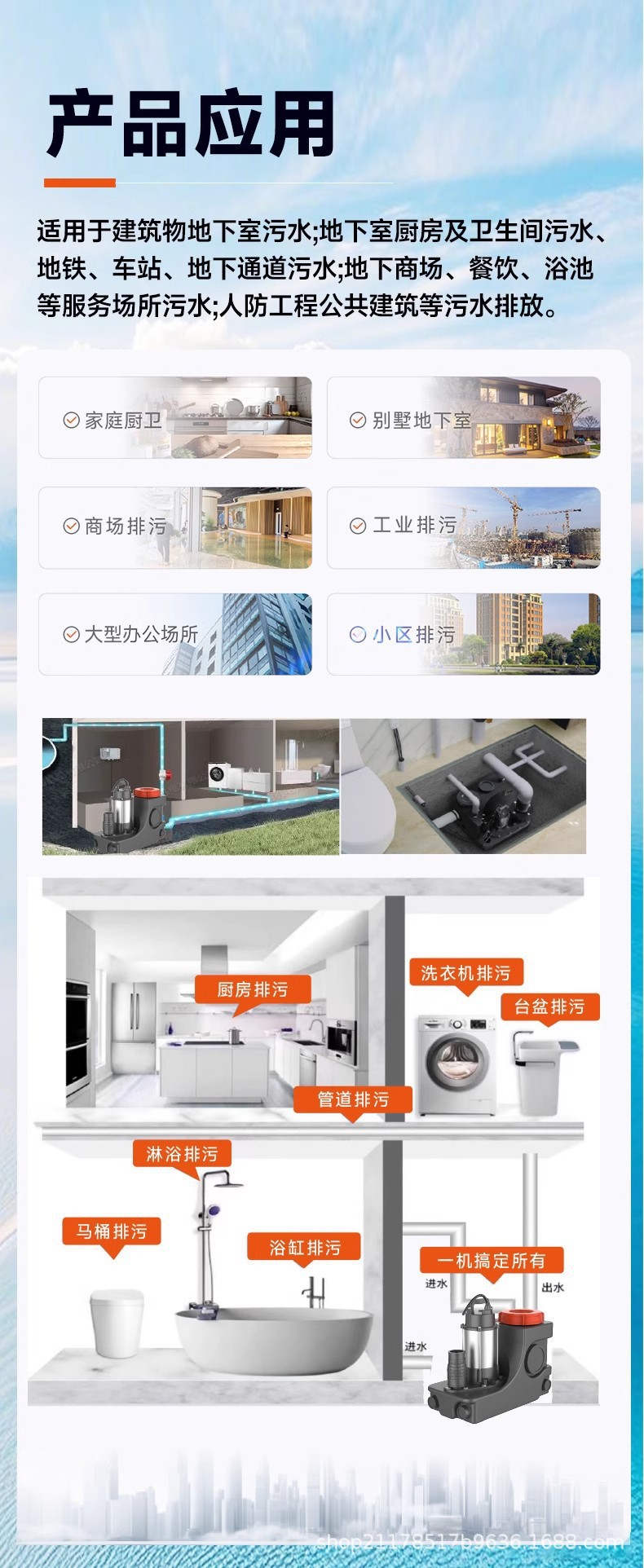

3. 应用行业
本产品适用于各类低于市政排污管道或无排污管道场所的污水排放，广泛应用于以下行业及场景：
- 民用建筑：家庭厨卫、别墅地下室、小区排污。
- 商业场所：地下商场、餐饮店、浴池、饭店、宾馆、商业中心、吧台水槽。
- 公共设施：地铁、车站、地下通道、人防工程、公共建筑、大型办公场所。
- 工业领域：工业排污、洗衣房、空调冷凝水排放。
- 排放对象：马桶、淋浴、洗手盆、浴缸、洗衣机、厨房污水等生活污水。
4. 技术参数

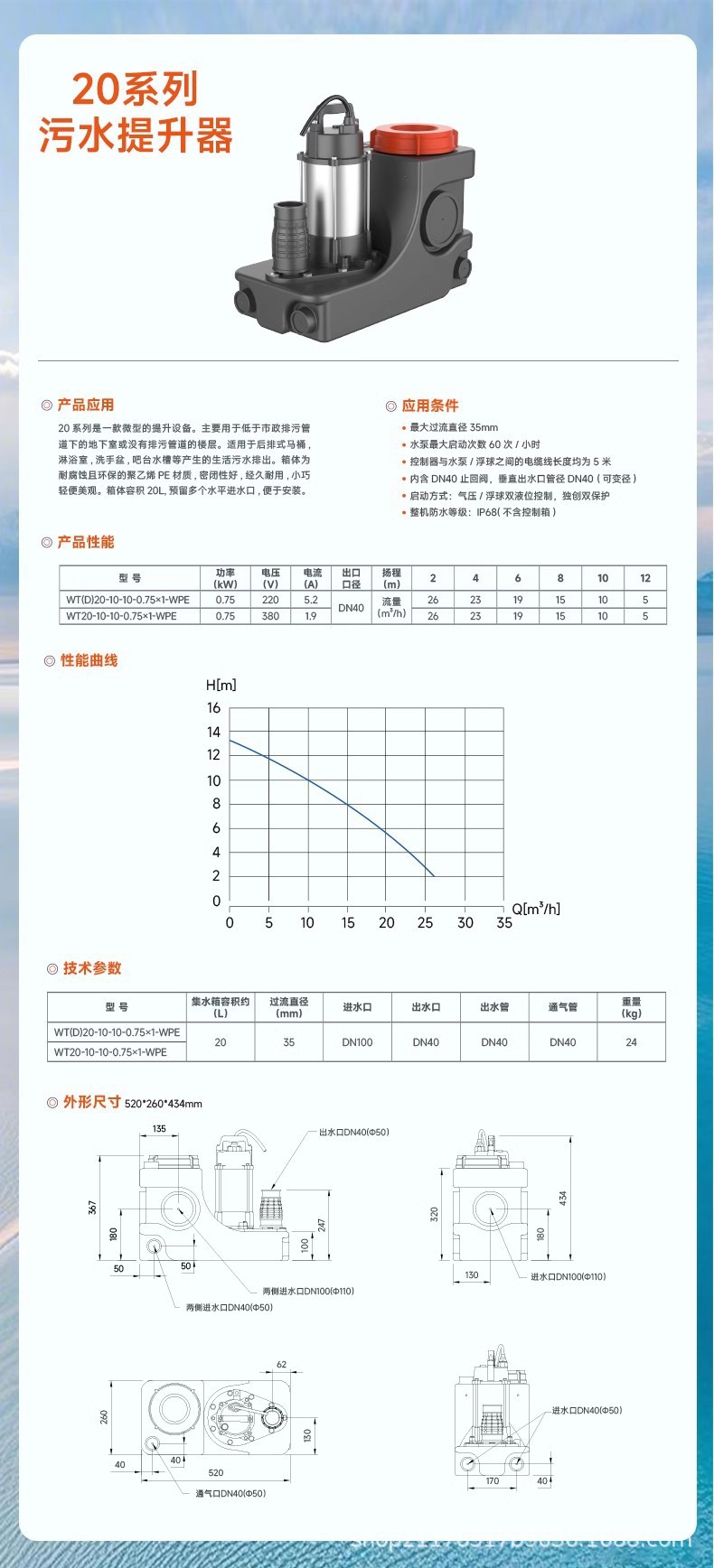

4.1 20 系列 (微型单泵)
- 适用场景：别墅地下室卫生间、洗衣房、后排式马桶、淋浴室等。
- 箱体容积：20L
- 技术参数表：
| 型号 |
功率 (kW) |
电压 (V) |
电流 (A) |
出口口径 |
扬程 (m) |
流量 (m³/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)20-10-10-0.75×1-WPE |
0.75 |
220 |
5.2 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
| WT20-10-10-0.75×1-WPE |
0.75 |
380 |
1.9 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
- 外形尺寸：520×260×434mm
- 接口尺寸：进水 DN100/ DN40，出水 DN40，通气 DN40
- 最大过流直径：35mm

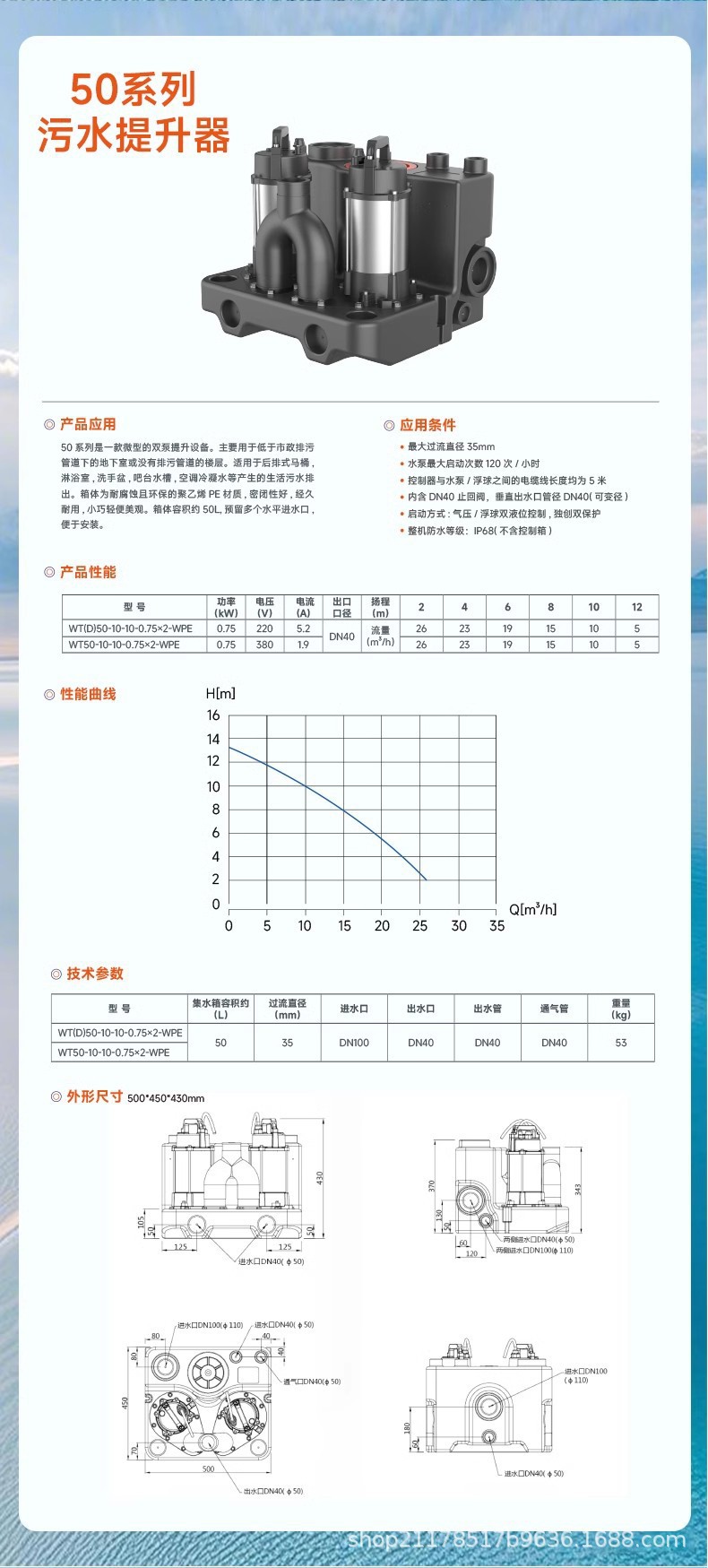

4.2 50 系列 (微型双泵)
- 适用场景：地下室、无排污管道楼层，适用于后排式马桶、淋浴室、空调冷凝水等。
- 箱体容积：50L
- 技术参数表：
| 型号 |
功率 (kW) |
电压 (V) |
电流 (A) |
出口口径 |
扬程 (m) |
流量 (m³/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)50-10-10-0.75×2-WPE |
0.75 |
220 |
5.2 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
| WT50-10-10-0.75×2-WPE |
0.75 |
380 |
1.9 |
DN40 |
- |
26 |
23 |
19 |
15 |
10 |
5 |
- 外形尺寸：500×450×430mm
- 接口尺寸：进水 DN100/ DN40，出水 DN40，通气 DN40
- 最大过流直径：35mm

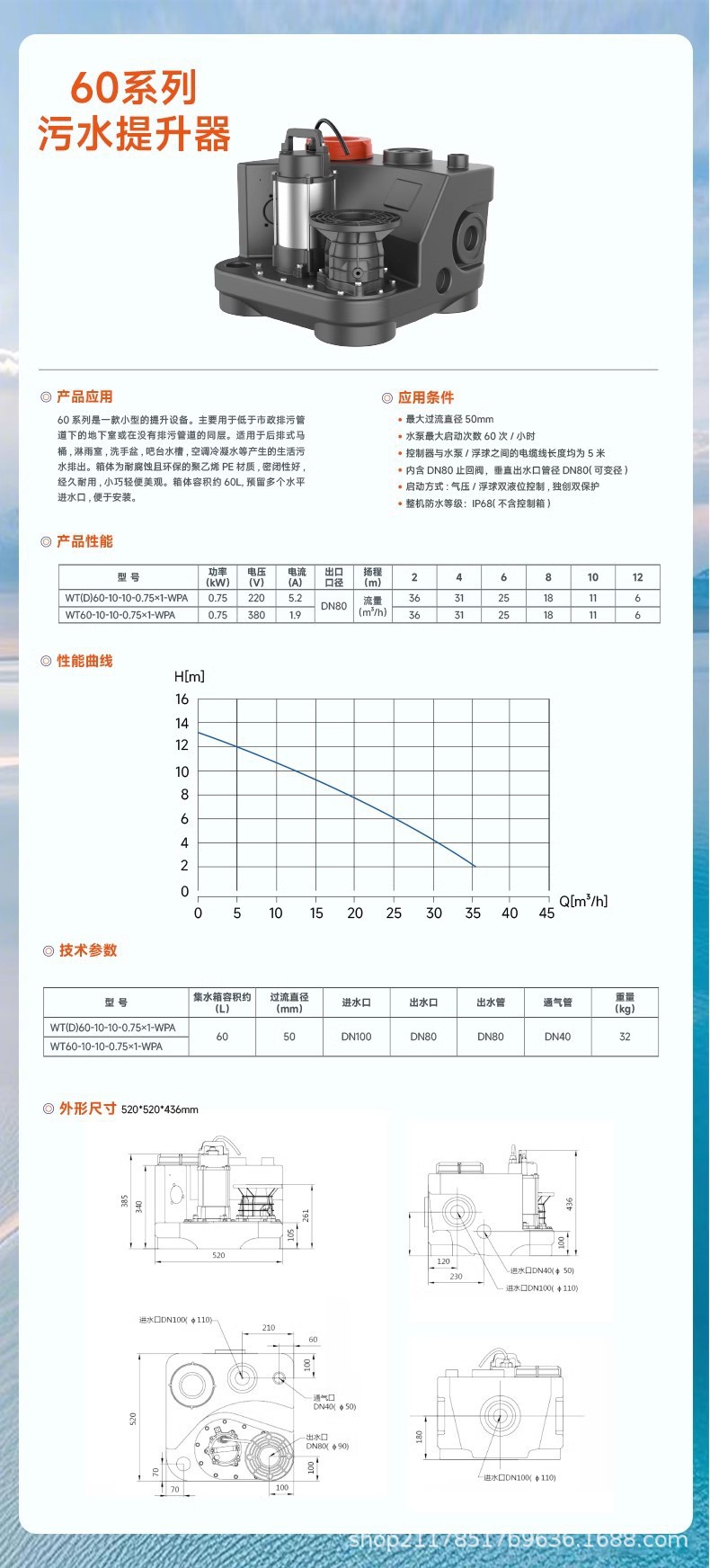

4.3 60 系列 (小型单泵)
- 适用场景：地下室或同层无排污管道场合。
- 箱体容积：60L
- 技术参数表：
| 型号 |
功率 (kW) |
电压 (V) |
电流 (A) |
出口口径 |
扬程 (m) |
流量 (m³/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)60-10-10-0.75×1-WPA |
0.75 |
220 |
5.2 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
| WT60-10-10-0.75×1-WPA |
0.75 |
380 |
1.9 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
- 外形尺寸：520×520×436mm
- 接口尺寸：进水 DN100/ DN40，出水 DN80，通气 DN40
- 最大过流直径：50mm

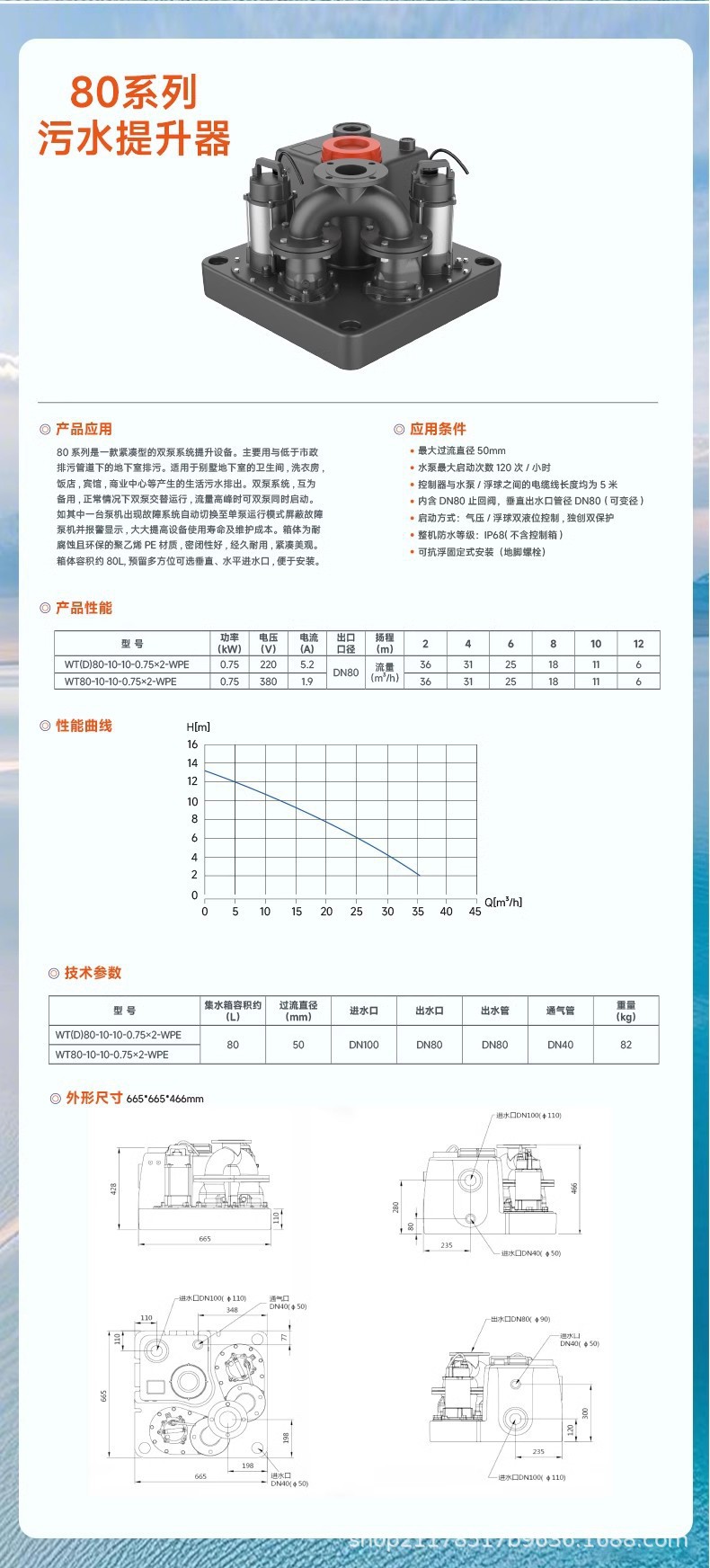

4.4 80 系列 (紧凑型双泵)
- 适用场景：别墅地下室、饭店、宾馆、商业中心等高流量需求场所。双泵互为备用，故障自动切换。
- 箱体容积：80L
- 技术参数表：
| 型号 |
功率 (kW) |
电压 (V) |
电流 (A) |
出口口径 |
扬程 (m) |
流量 (m³/h) @2m |
@4m |
@6m |
@8m |
@10m |
@12m |
| WT(D)80-10-10-0.75×2-WPE |
0.75 |
220 |
5.2 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
| WT80-10-10-0.75×2-WPE |
0.75 |
380 |
1.9 |
DN80 |
- |
36 |
31 |
25 |
18 |
11 |
6 |
- 外形尺寸：665×665×466mm
- 接口尺寸：进水 DN100/ DN40，出水 DN80，通气 DN40
- 最大过流直径：50mm
- 安装特性：可抗浮固定式安装（地脚螺栓）

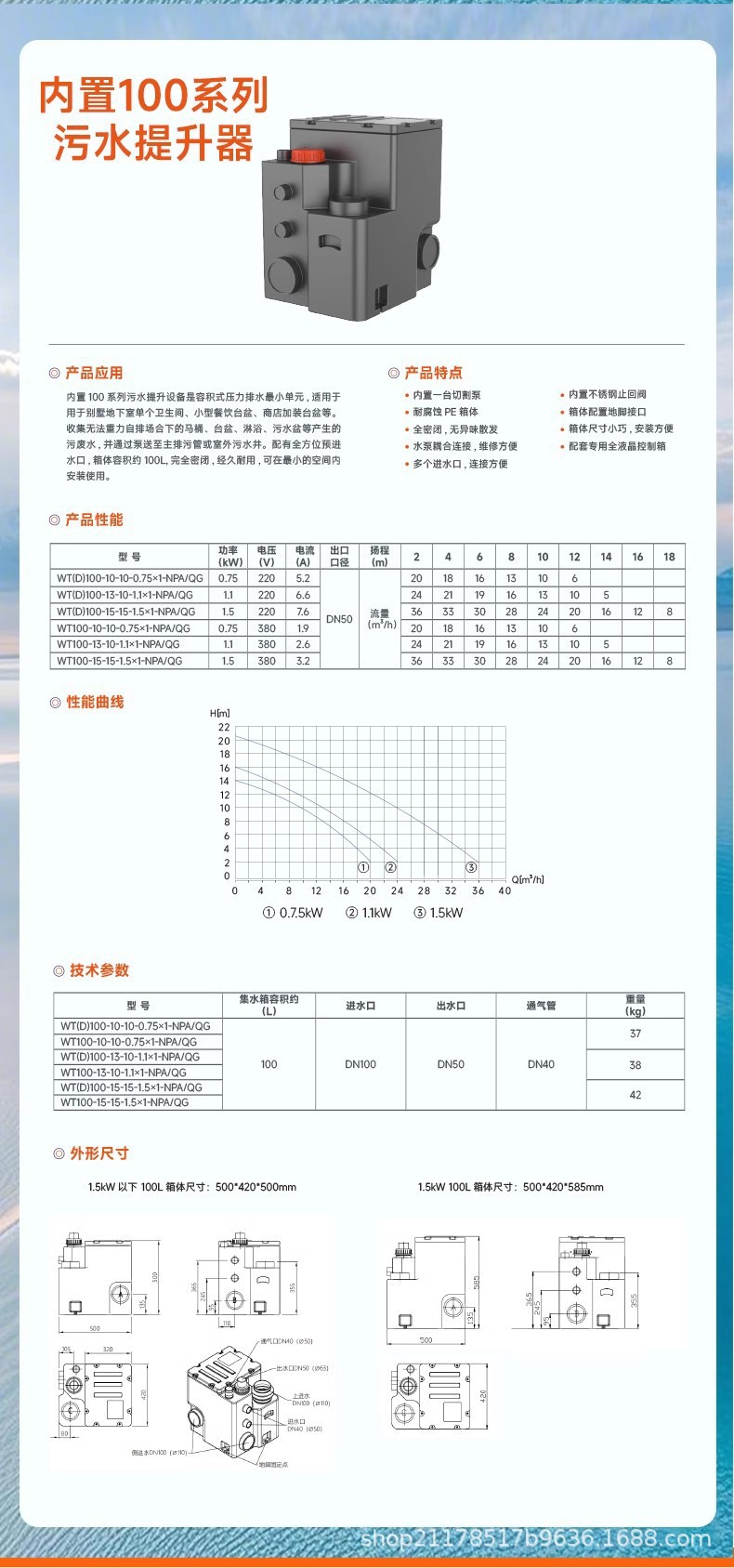

4.5 100 系列 (内置式)
- 适用场景：别墅地下室单个卫生间、小型餐饮台盆、商店加装台盆等容积式压力排水最小单元。
- 箱体容积：100L
- 基础参数：型号 WT(D)100-10-10-0.75×1-NPA/QG，功率 0.75kW。
- 特点：完全密闭，全方位预进水口，最小空间安装。
5. 安装条件
- 适用位置：主要用于低于市政排污管道下的地下室排污，或没有排污管道的楼层。
- 通气管要求：通气管出口必须高于市政管网 50cm，确保排气顺畅且防止倒灌。
- 进水配置：预留多个水平进水口（DN100/ DN40），便于不同卫生器具接入。
- 出水配置：垂直出水口含止回阀（DN40 或 DN80），可变径连接。
- 电缆长度：控制器与水泵/浮球之间的电缆线长度均为 5 米。
- 启动频率：
- 单泵系统最大启动次数：60 次/小时
- 双泵系统最大启动次数：120 次/小时
6. 注意事项
- 电气安全：操作前务必切断电源，断电 5 分钟后方可拆装模块或进行检修，防止触电或设备损坏。
- 防水等级：整机防水等级为 IP68（不含控制箱），控制箱需安装在干燥安全处。
- 维护检修：水泵外置设计便于检修，建议定期检查浮球开关及压力传感器灵敏度。
- 防堵塞维护：虽具备反冲洗及切割功能，仍需避免大量硬物或长纤维杂物进入泵体。
- 故障处理：双泵系统若出现故障，会自动切换至单泵运行并报警，请及时联系专业人员维修。

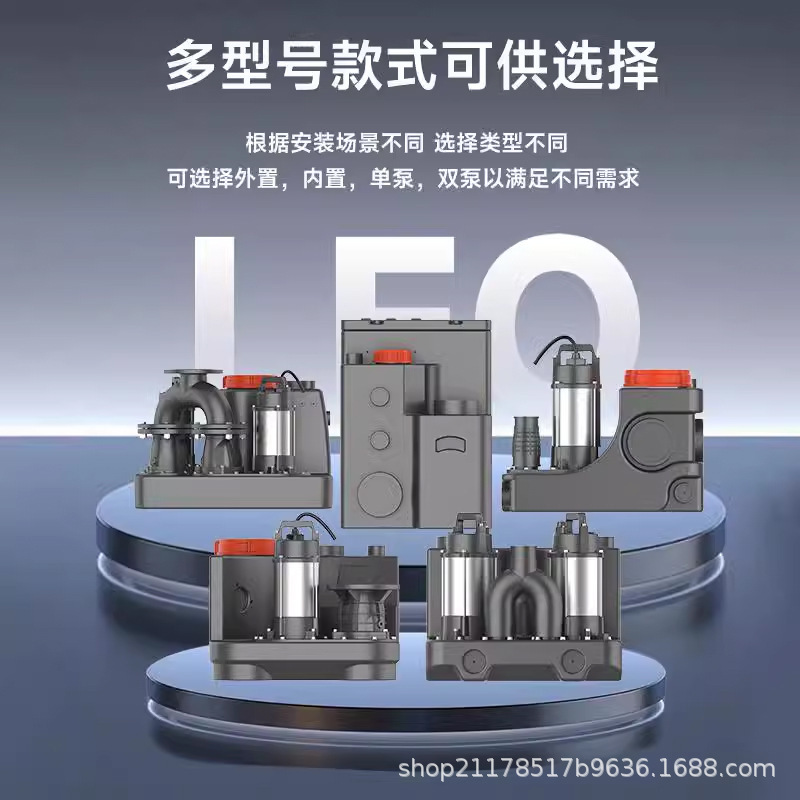

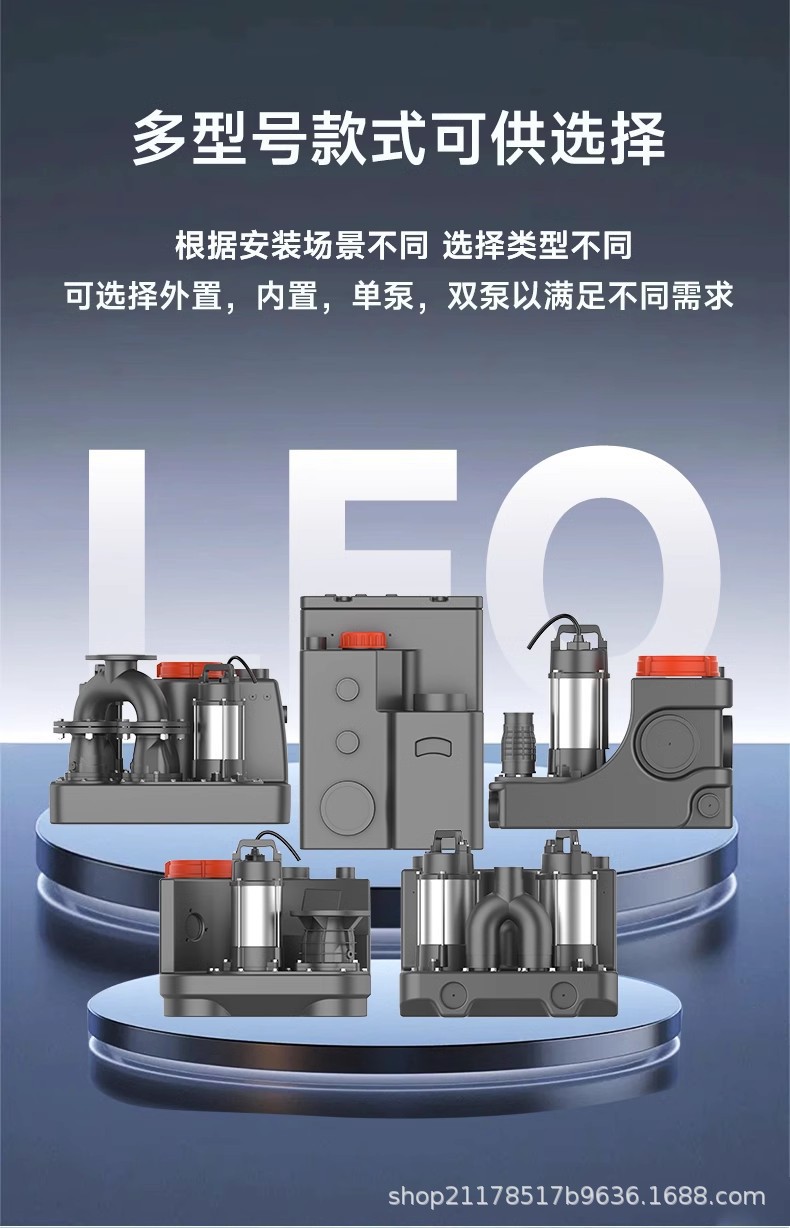

- 选型建议：根据安装场景不同（外置/内置、单泵/双泵），请选择合适型号以满足不同流量及扬程需求。
