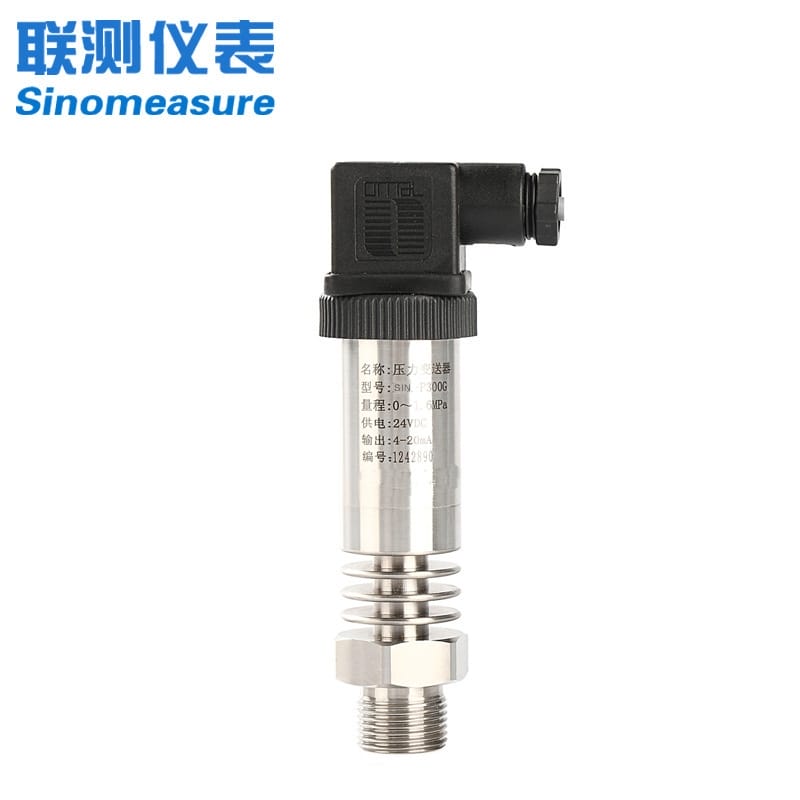

SIN-P300G 高温压力变送器产品技术手册
一、 核心特点
本品由杭州联测自动化技术有限公司自主研发生产，专为严苛工业环境设计，具备以下核心优势：

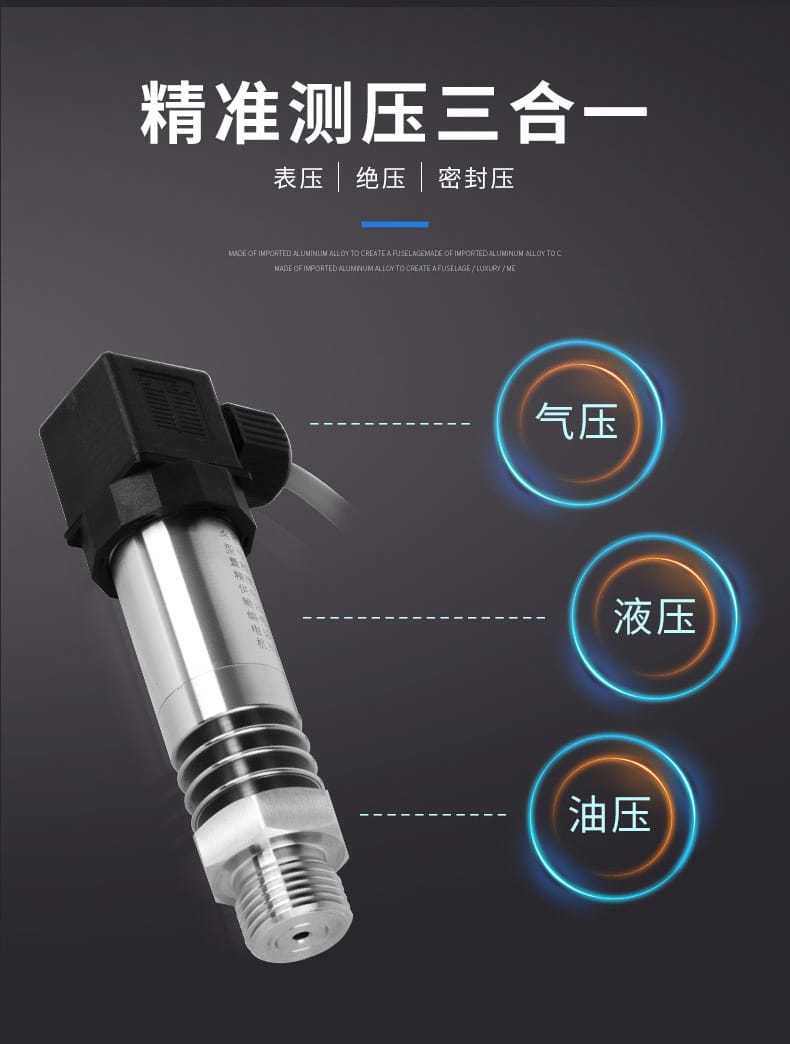

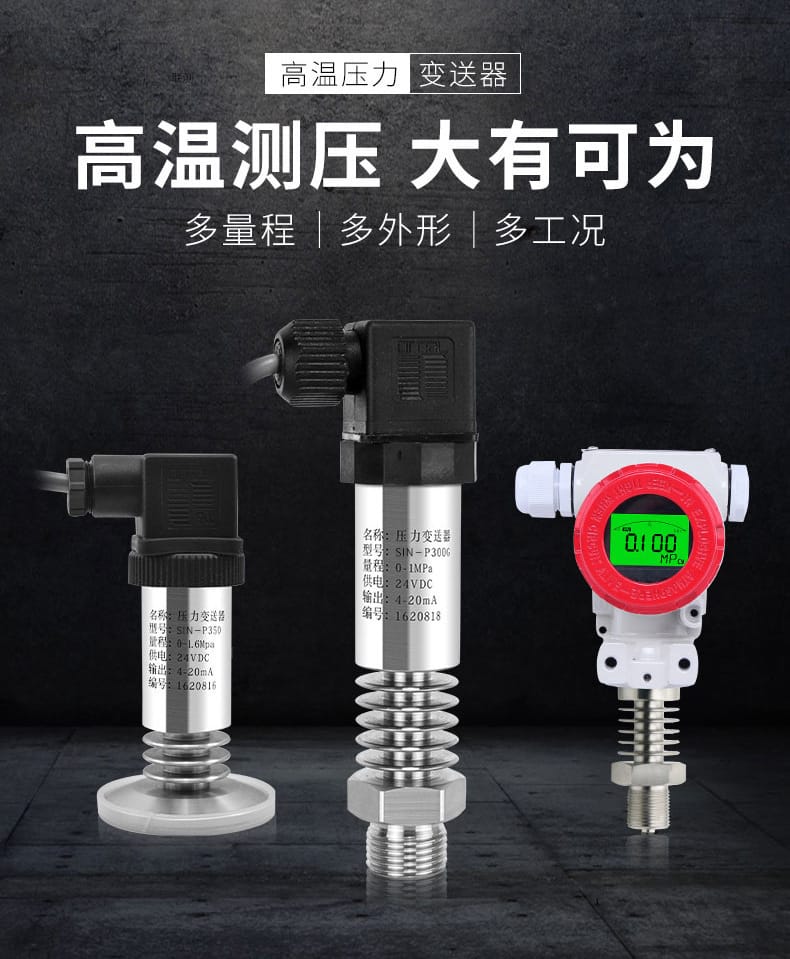

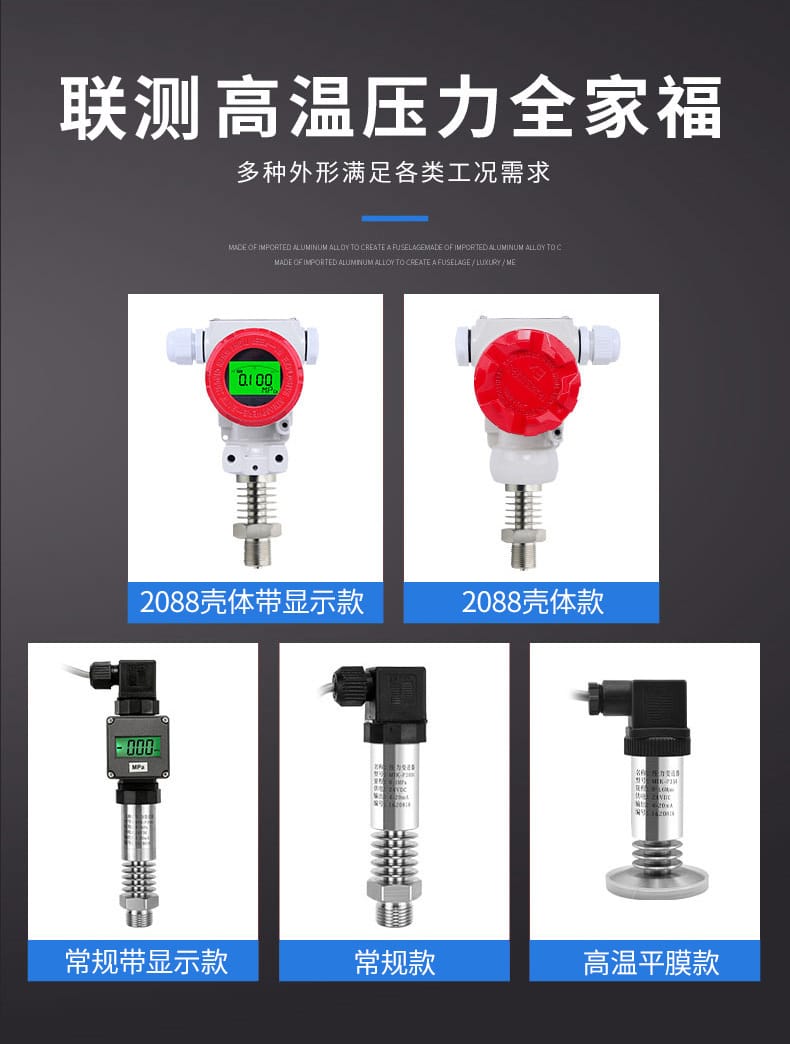

- 多维适配能力：支持多量程、多外形结构及多种工况需求，涵盖表压、绝压、密封压三种测量模式，全面覆盖气压与液压油压场景。

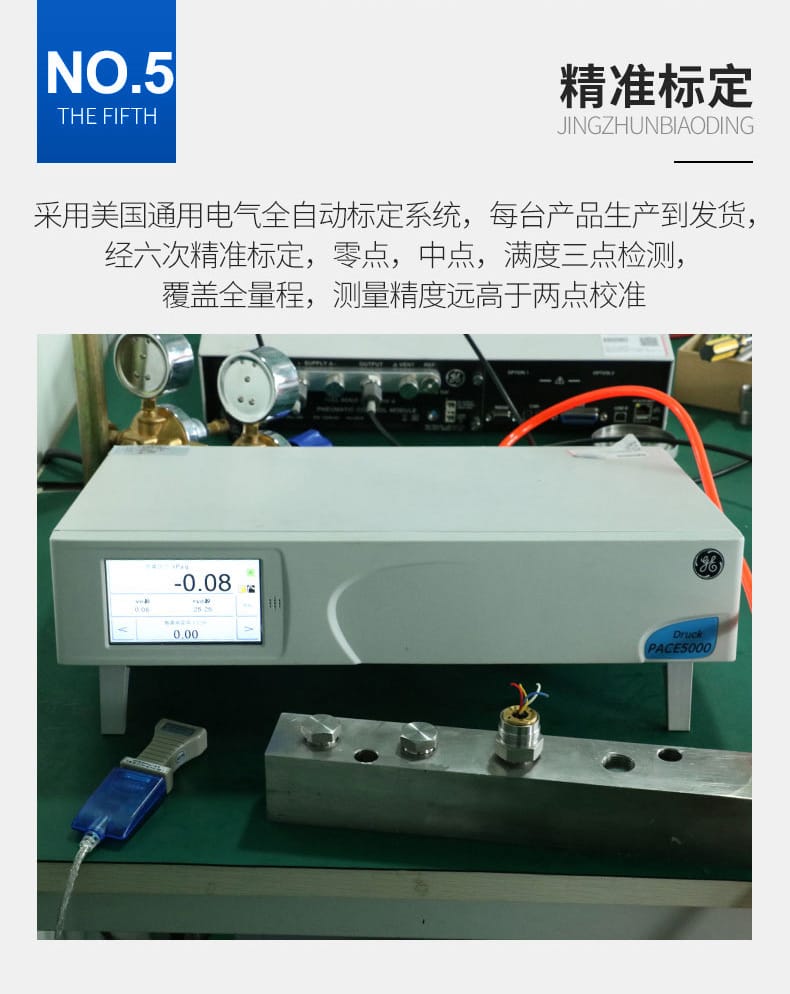

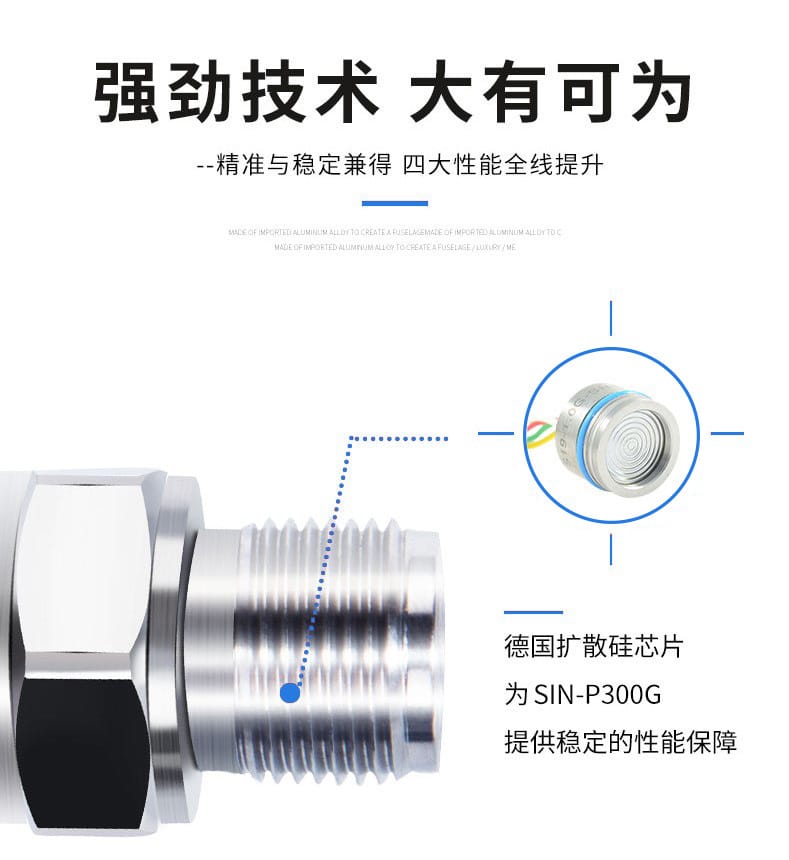

- 高精度与高稳定性：采用德国进口扩散硅传感芯片，配合美国通用电气（GE）全自动标定系统，实现零点、中点、满度六次精准标定，综合精度达0.3级/0.5级，年漂移量≤0.2%FS。

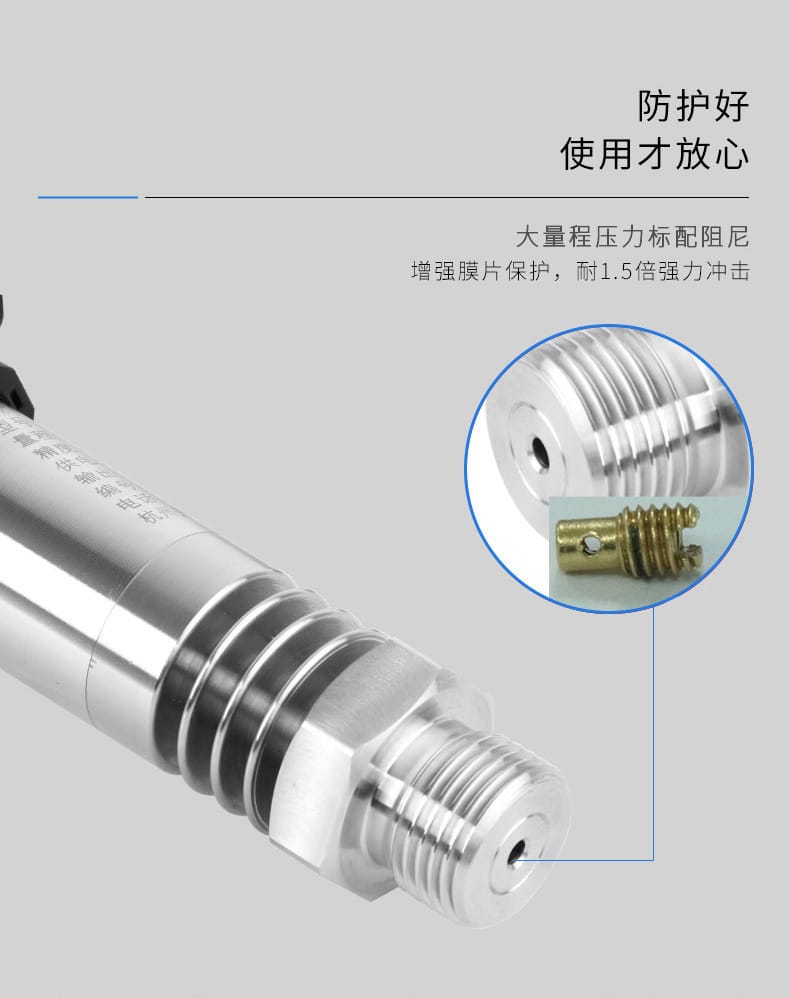

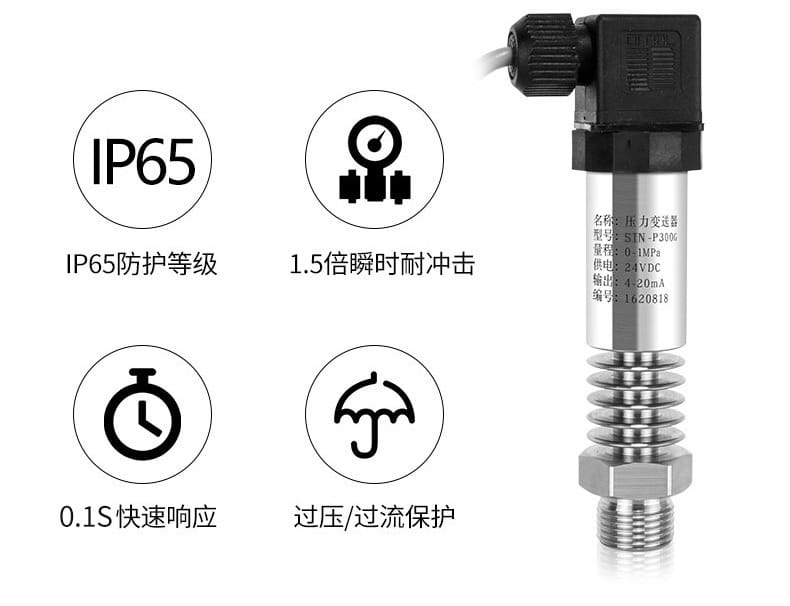

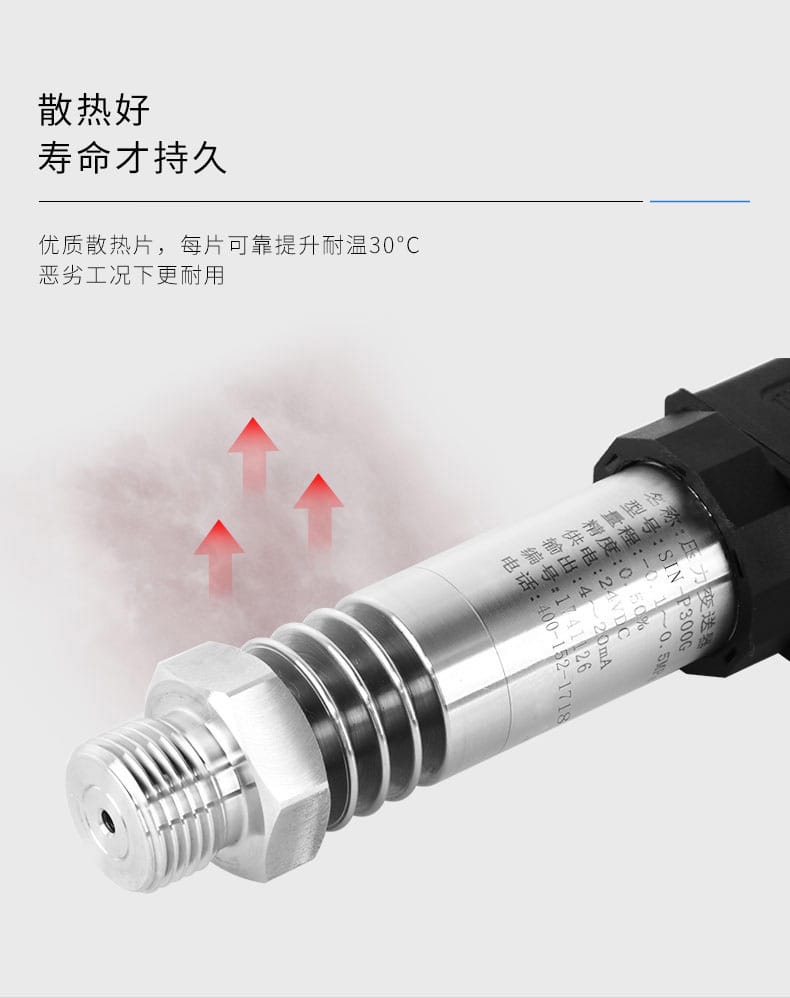

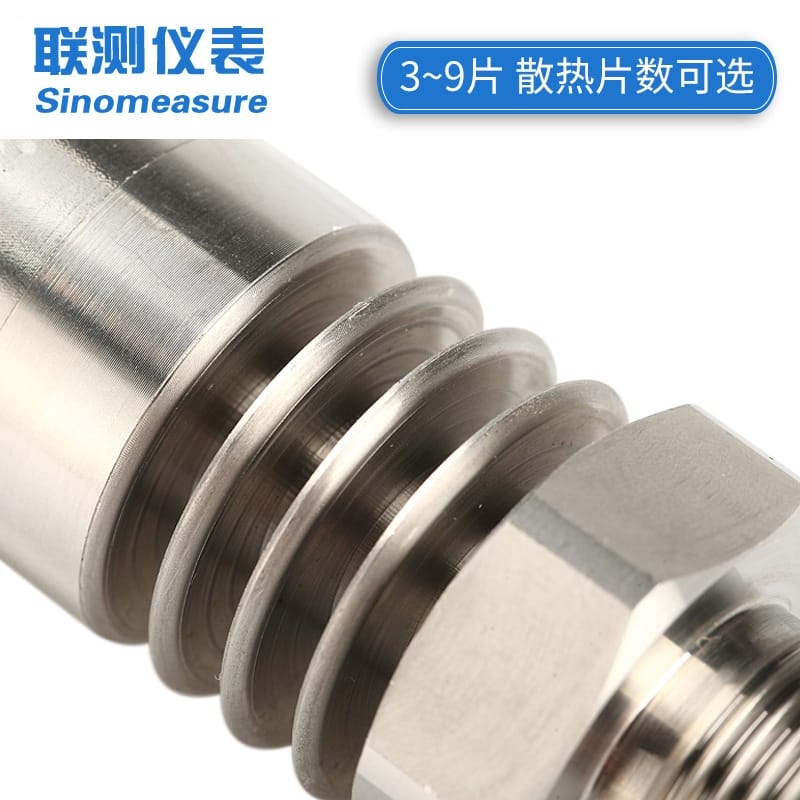

- 卓越防护与耐用性：整体防护等级达IP65，标配1.5倍瞬时过载保护与大量程阻尼设计；内置优质散热片架构，单片有效提升耐温30℃，显著延长恶劣工况下的使用寿命。

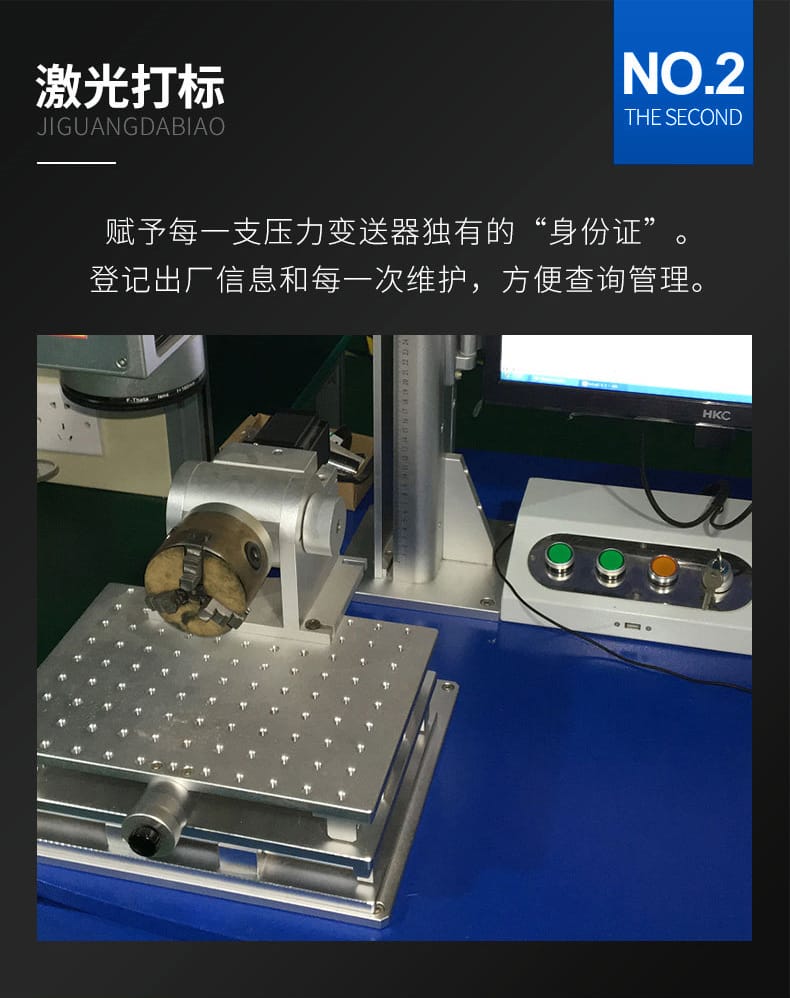

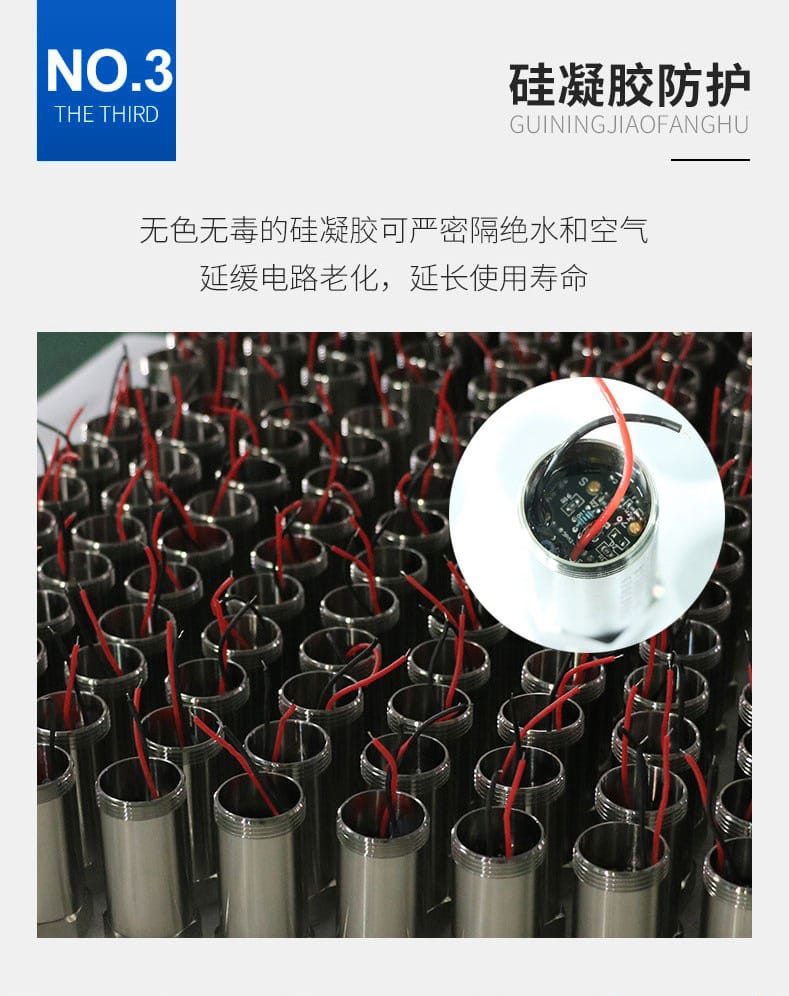

- 智能化管理：赋予每台设备唯一“数字身份证”，全程追溯出厂信息与历次维护记录；填充无色无毒硅凝胶，严密隔绝水汽侵蚀，有效延缓电路老化。

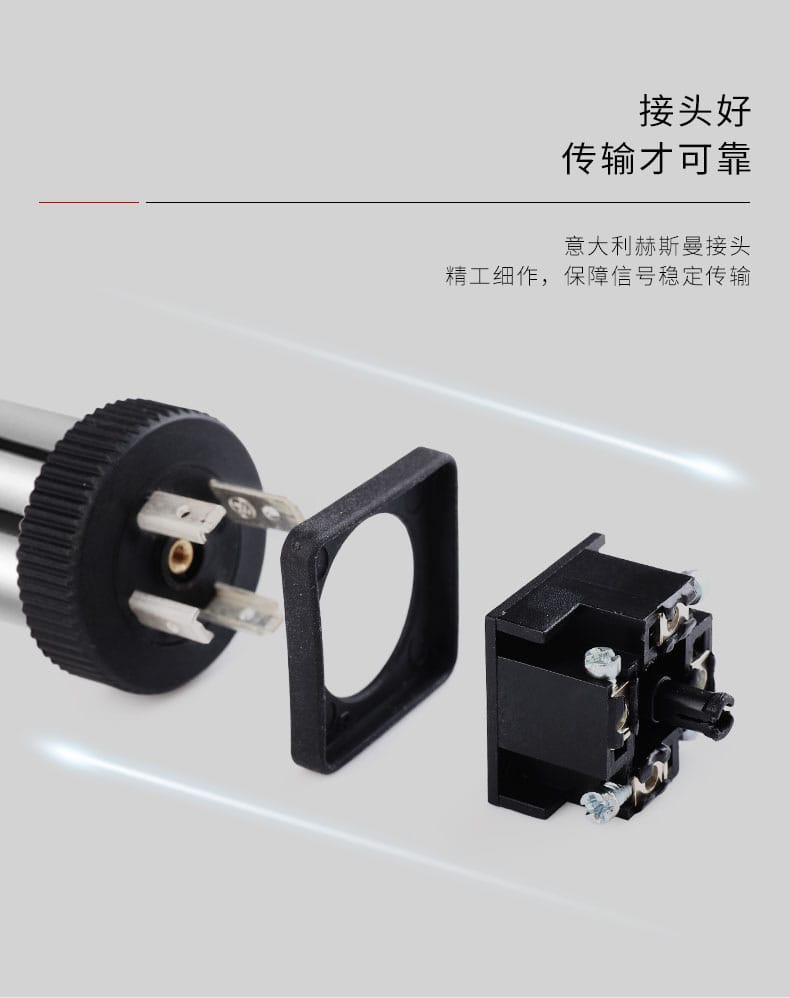

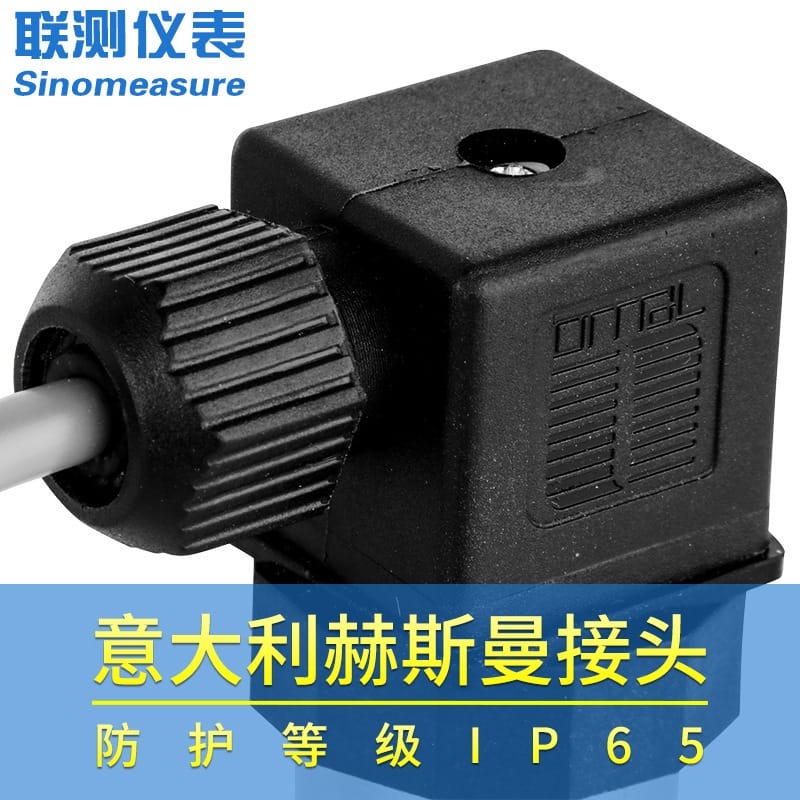

- 快速响应与可靠传输：0.1秒极速响应，内置过压/过流双重保护；标配意大利赫斯曼工业接头，确保信号在复杂电磁环境下稳定无损传输。

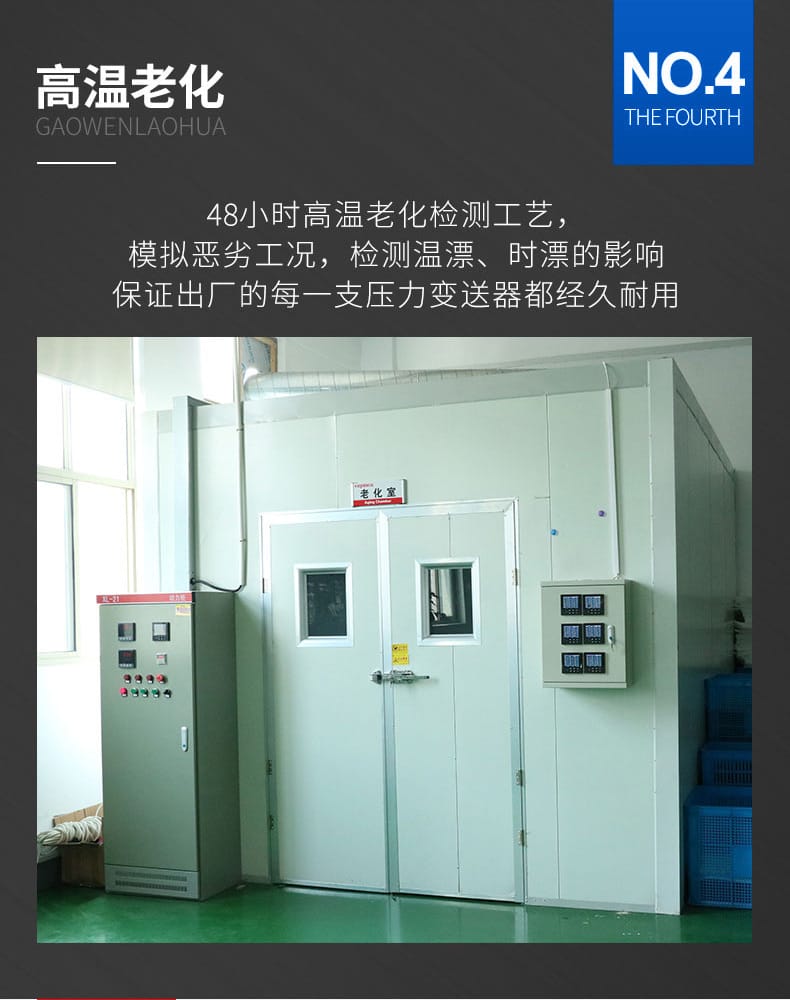

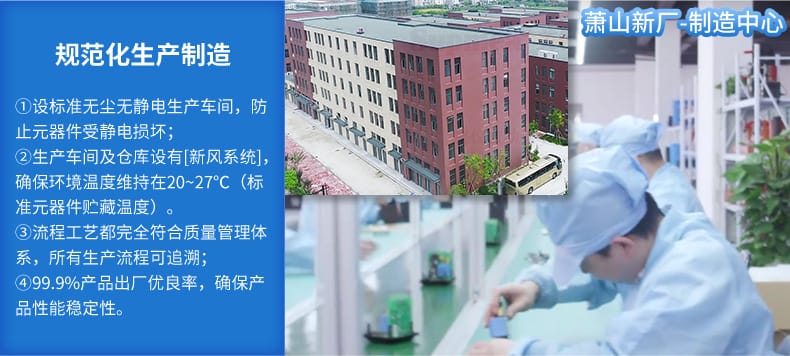

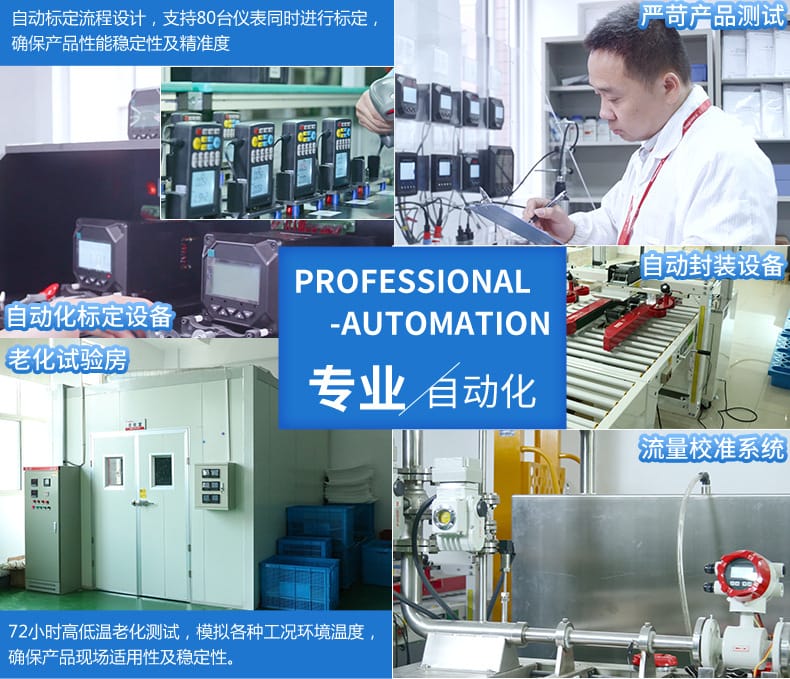

- 全流程品控：历经48小时高温老化测试模拟极端工况，结合99.9%出厂优良率管控体系，确保产品从研发到交付的极致可靠性。

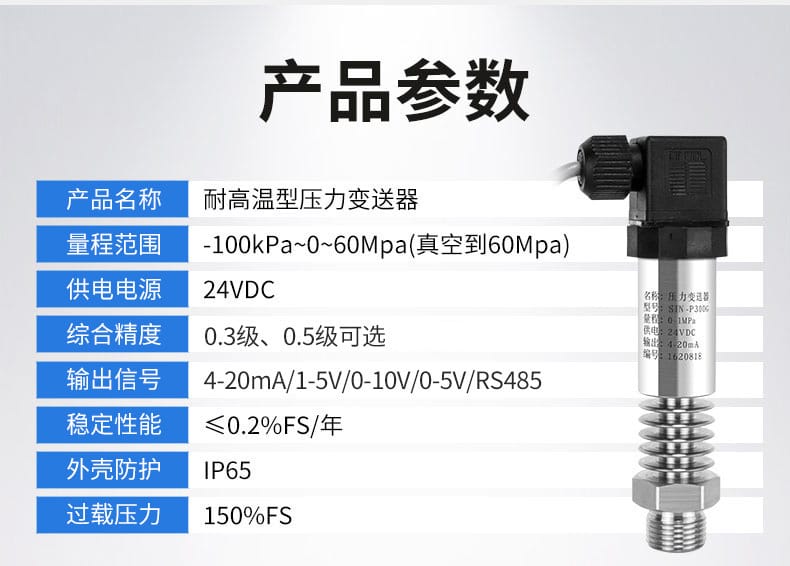

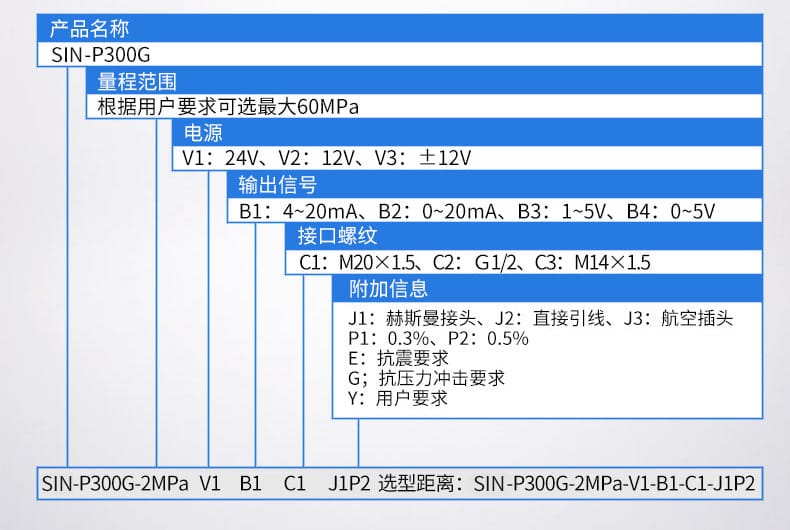

二、 技术参数
| 参数项目 |
技术指标 |
| 产品型号 |
SIN-P300G / SIN-P350 |
| 量程范围 |
-100kPa ~ 60MPa（支持真空至高压定制） |
| 供电电源 |
标准24VDC（可选12VDC / ±12VDC） |
| 输出信号 |
4~20mA / 0~20mA / 1~5V / 0~5V / RS485 |
| 综合精度 |
0.3级 / 0.5级（可选） |
| 长期稳定性 |
≤0.2%FS/年 |
| 防护等级 |
IP65 |
| 过载压力 |
150%FS |
| 接口螺纹 |
M20×1.5 / G1/2 / M14×1.5（可选） |
| 接线方式 |
两线制电流型 / 三线制电压型 |
| 附加配置 |
赫斯曼接头 / 直接引线 / 航空插头 / 抗震抗冲击定制 |
三、 应用行业
本产品凭借耐高温、高精度及强抗干扰特性，广泛应用于以下领域：
- 能源电力：锅炉蒸汽压力监测、热水管网水压传感、汽轮机辅助系统。
- 石油化工：反应釜压力监控、输油输气管道稳压、液压泵站压力反馈。
- 食品饮料：CIP清洗系统压力控制、灭菌釜温度压力联动监测。
- 机械制造与工业自动化：数控机床液压系统、气动执行机构、水质分析仪与流量计配套传感。
- 环保与水处理：污水处理加压泵站、反渗透膜系统压力监测。
四、 安装条件
为确保设备最佳性能与运行安全，请严格遵循以下安装规范：
- 环境要求：安装现场应避免强烈机械振动与高频电磁干扰源；工作温度需符合传感器介质耐受范围，建议远离强腐蚀性及易燃易爆气体环境（特殊环境需选配防爆认证型号）。
- 介质兼容性：确保被测介质（水、油、气等）与传感器接液部分材质相容，防止化学腐蚀导致密封失效或芯片损坏。

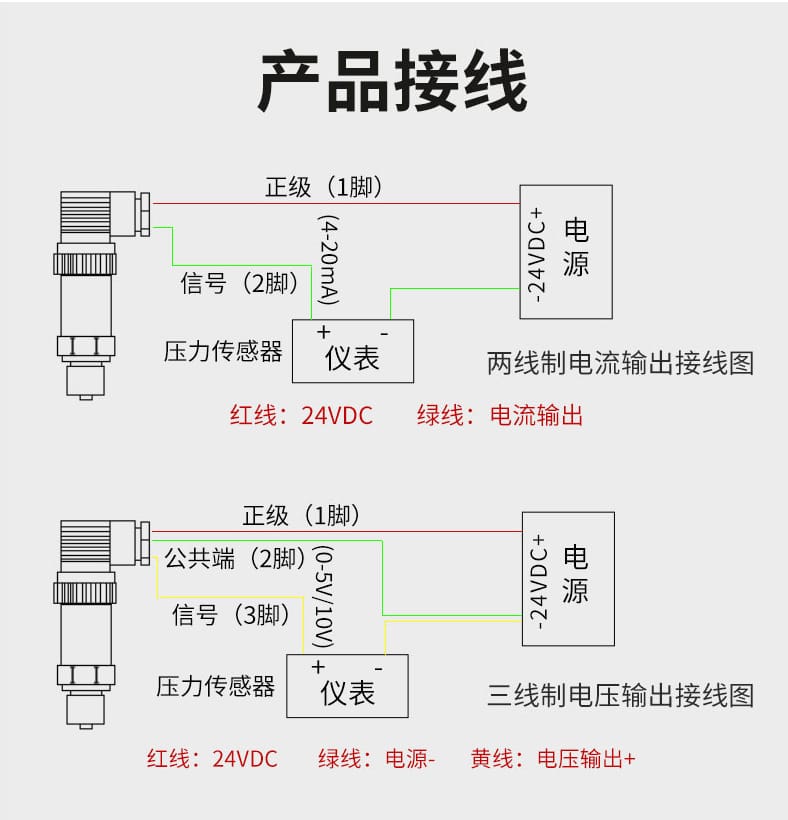

- 电气接线：严格按照两线制（4-20mA）或三线制（电压输出）图纸接线，红线接电源正极，绿线接信号/电源负，黄线接电压输出正；接线前务必断电，核对供电电压（24VDC）与极性，严禁反接。
- 物理安装：旋入螺纹接口时需使用专用扳手卡住六角部位，避免直接转动表体；螺纹处应缠绕生料带或使用密封胶垫，确保气密/液密性，防止介质渗漏影响测量精度。
- 空间与散热：若选用带显示屏款型，需预留正面可视角度及侧面散热通道；密集排布时应保持适当间距，保障散热片效能发挥。
五、 注意事项
- 严禁超量程长期使用：瞬时过载上限为150%FS，日常连续工作压力建议控制在量程的80%以内，以防膜片疲劳变形影响精度。
- 规范维护与校准：利用设备“数字身份证”建立维护台账；建议每年进行一次第三方专业校准（公司可提供付费校准服务），以保证测量溯源性。
- 软件与通讯配置：针对传统通讯设置繁琐痛点，官方免费提供配套上位机管理软件，支持一键参数读取与组网配置，请按说明书指引操作。
- 运输与存储防护：拆卸后需用保护盖封堵接口；长期存放应置于干燥通风处，避免阳光直射与重压，硅凝胶封装虽具优异隔绝性但仍需规范养护。
- 故障排查提示：若出现输出信号跳变或无输出，优先检查供电电压是否波动、接线端子是否氧化松动、引压管是否堵塞或存在气泡，排除外部因素后再联系技术支持。
品牌承诺：杭州联测自动化技术有限公司秉承“敢于创新，诚信经营”理念，拥有ISO9001质量管理体系认证及高新技术企业资质。98%以上工程师团队提供一对一技术选型指导，支持非标功能定制开发，致力于为客户提供全生命周期自动化传感解决方案。
