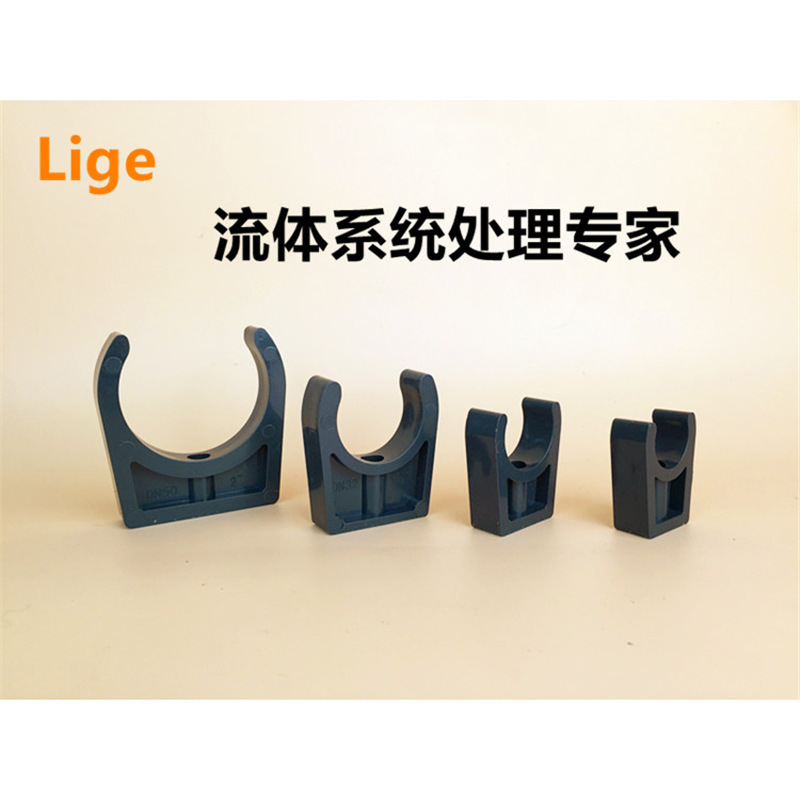

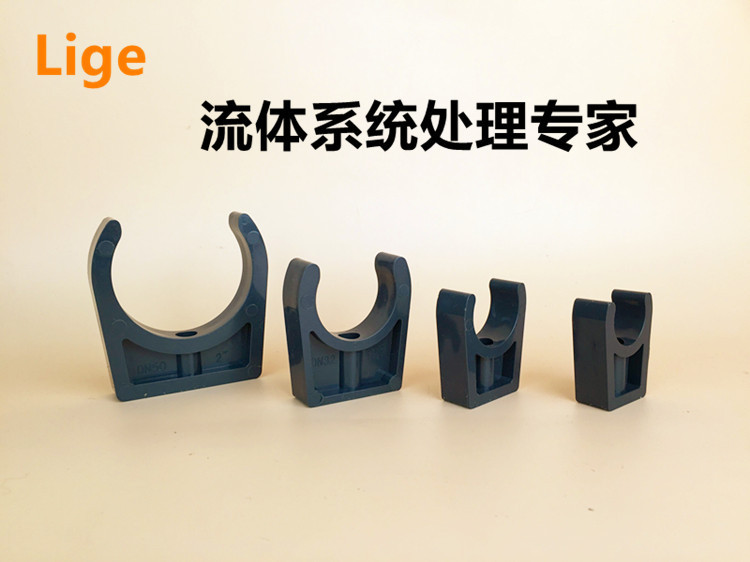

高端品质加厚UPVC管夹产品技术说明
核心特点

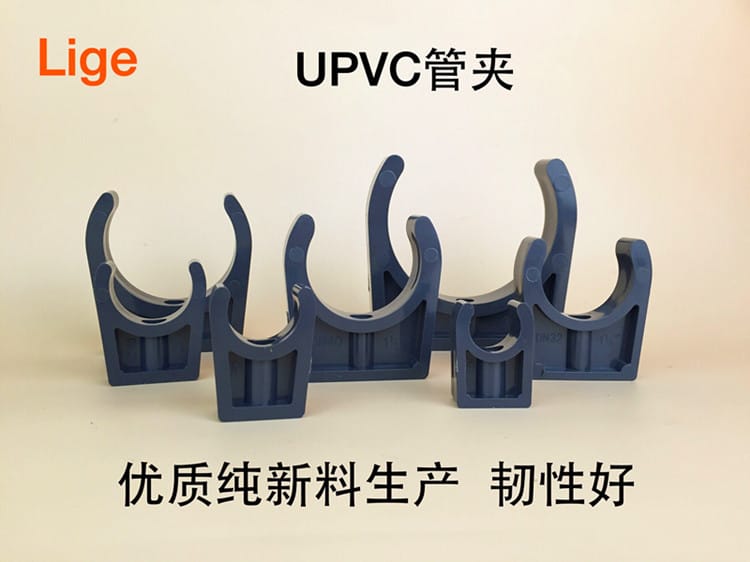

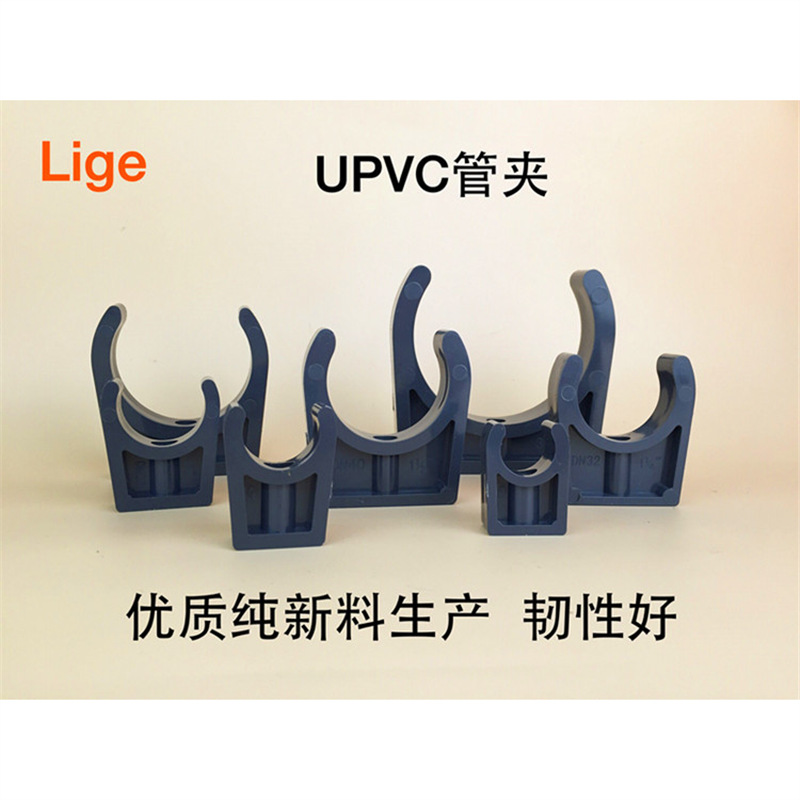

- 高纯度原料：采用优质纯新UPVC（聚氯乙烯）生产，材质纯净，化学稳定性强，耐腐蚀抗老化。
- 加厚柔韧设计：管壁专项加厚处理，兼具优异的柔韧性与抗冲击性能，有效缓冲管道应力，防止脆裂。

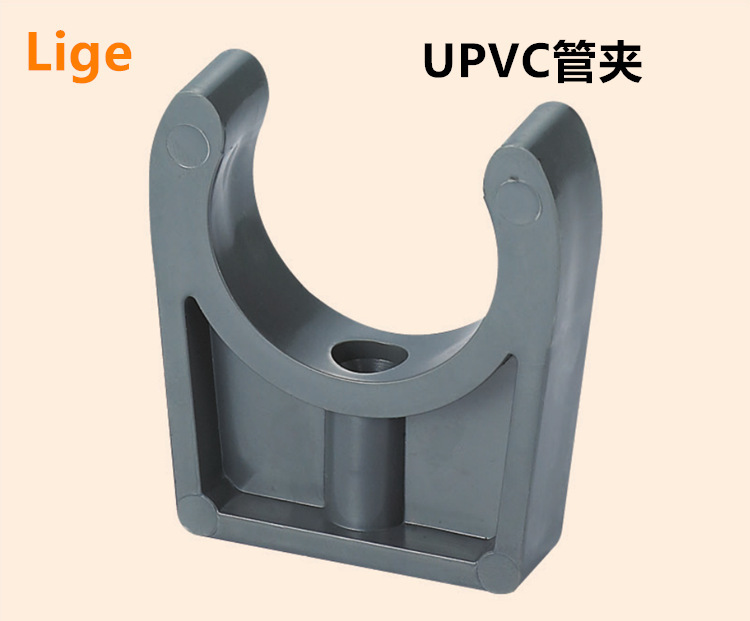

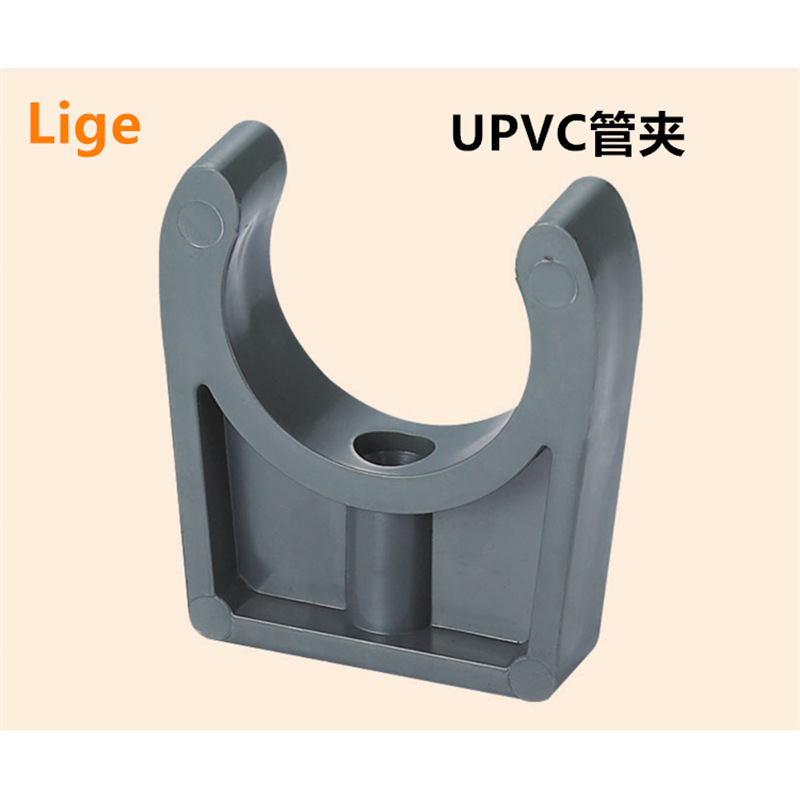

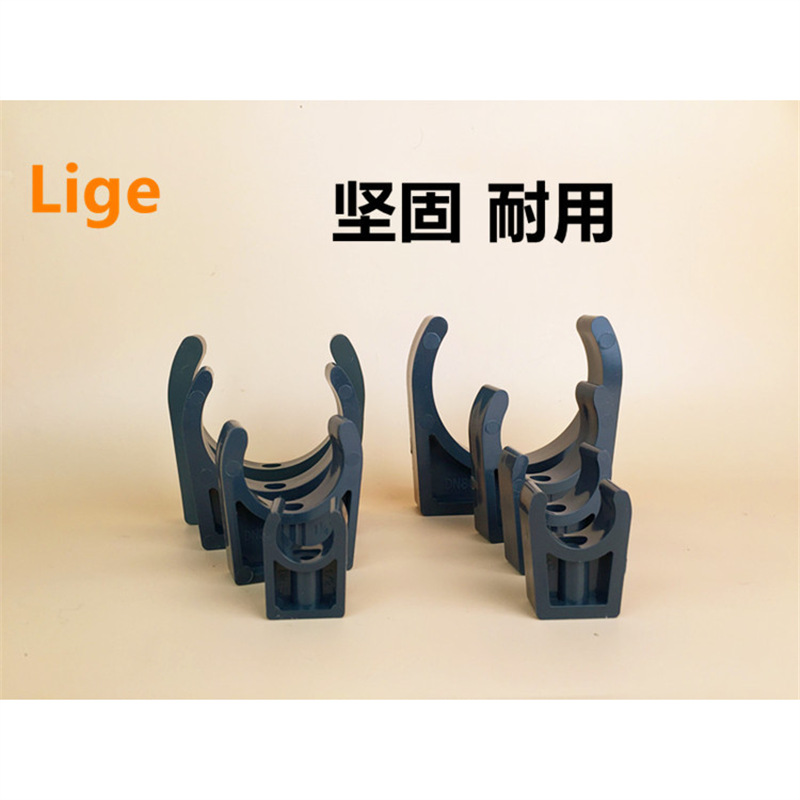

- 精准U型贴合：标准化U型结构紧密包覆管体，防滑防脱，适配多规格管路，安装便捷稳固。
- 科学支撑体系：内置专业流体管道支撑数据模型，支持按管径与介质温度动态匹配安装间距，保障系统长期平稳运行。

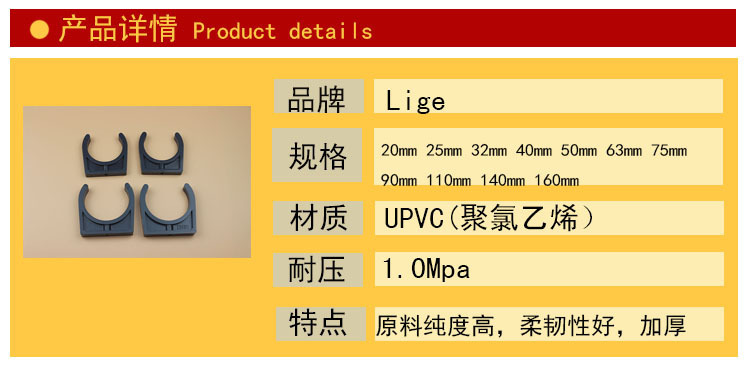

技术参数
- 品牌：Lige（流体系统处理专家）
- 材质：UPVC（聚氯乙烯）
- 额定耐压：1.0 MPa

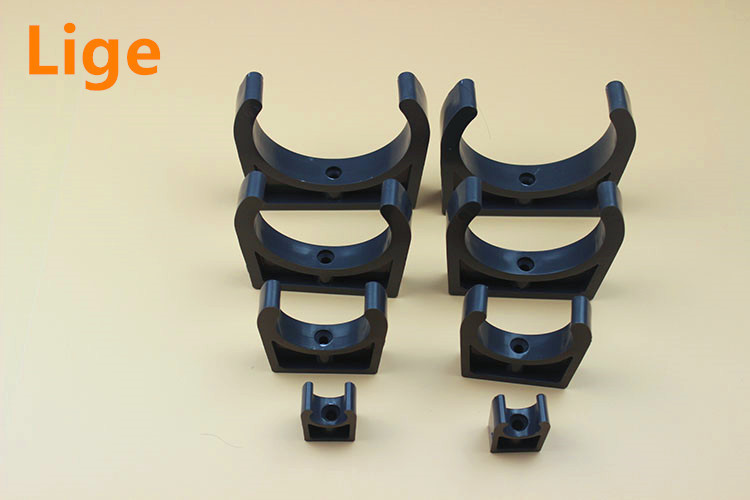

- 规格范围：外径 Φ20mm ~ Φ315mm（对应公称通径 DN15 ~ DN315）

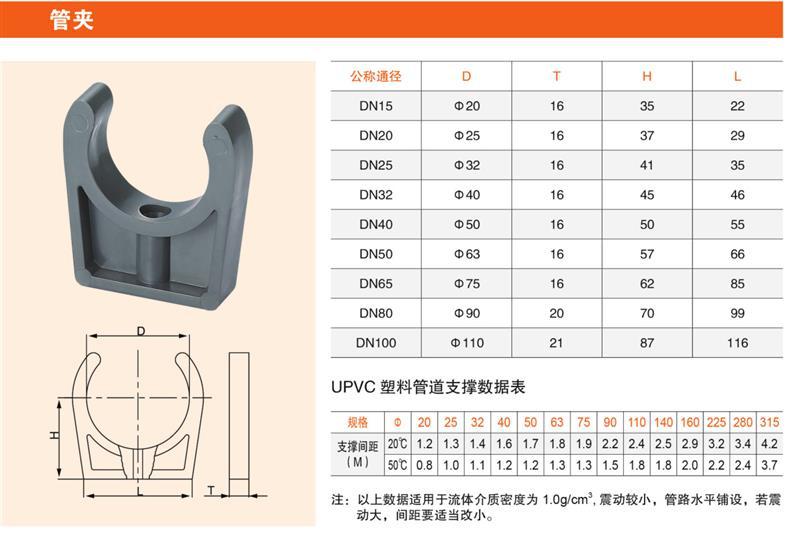

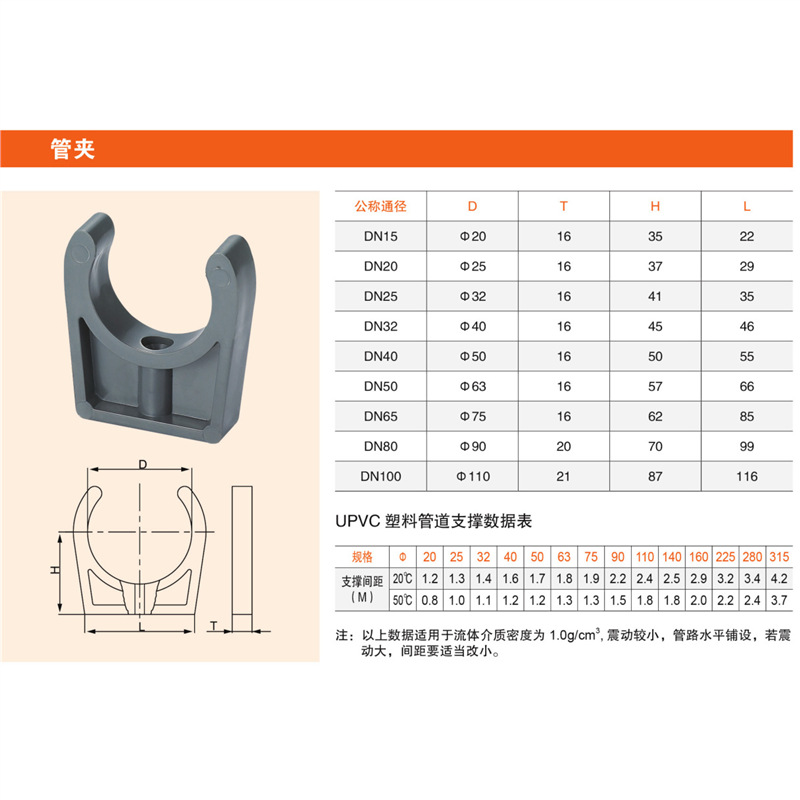

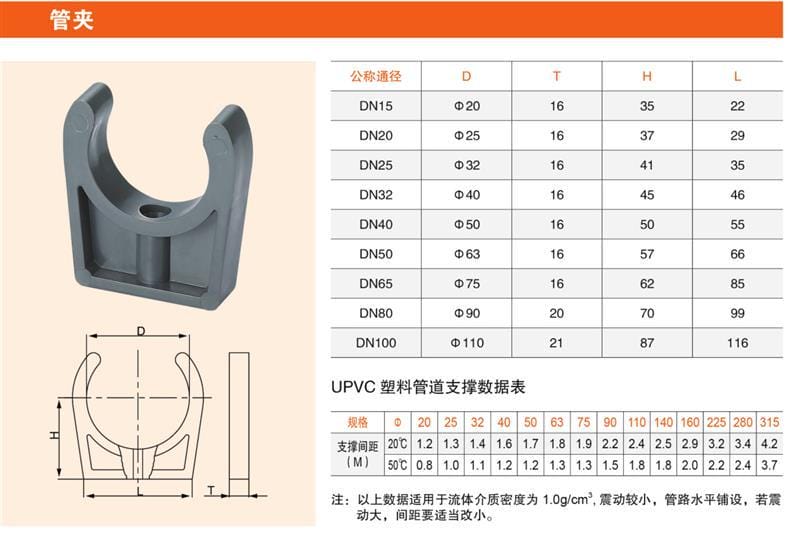

- 关键尺寸对照表：
| 公称通径 | 外径(D) | 壁厚(T) | 高度(H) | 长度(L) |
|---|---|---|---|---|
| DN15 | Φ20 | 16 | 35 | 22 |
| DN20 | Φ25 | 16 | 37 | 29 |
| DN25 | Φ32 | 16 | 41 | 35 |
| DN32 | Φ40 | 16 | 45 | 46 |
| DN40 | Φ50 | 16 | 50 | 55 |
| DN50 | Φ63 | 16 | 57 | 66 |
| DN65 | Φ75 | 16 | 62 | 85 |
| DN80 | Φ90 | 20 | 70 | 99 |
| DN100 | Φ110 | 21 | 87 | 116 |

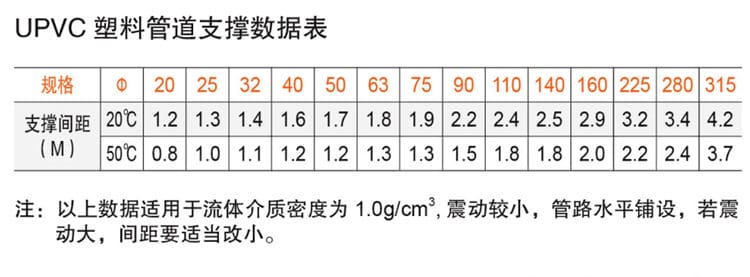

- 标准支撑间距（水平铺设）：
| 规格(外径) | 20℃间距(m) | 50℃间距(m) |
|---|---|---|
| 20~32 | 1.2~1.4 | 0.8~1.1 |
| 40~63 | 1.6~1.8 | 1.2~1.3 |
| 75~110 | 1.9~2.4 | 1.3~1.8 |
| 140~160 | 2.5~2.9 | 1.8~2.0 |
| 225~315 | 3.2~4.2 | 2.2~3.7 |
应用行业
本产品专为流体管路固定与支撑设计，广泛应用于以下领域：
- 建筑给排水：民用及商业楼宇的冷热水管、排水管固定。
- 工业流体系统：化工防腐管道、电镀废水输送、工业冷却水循环系统。
- 农业与环保：农田灌溉管网、水处理厂加药管路、污水排放工程。
- 暖通与设备配套：HVAC空调水系统、空压机气路、实验室纯水/超纯水输送。
安装条件
- 基面要求：安装载体（墙体、顶板或支架）需平整坚固，具备足够的抗拉拔与承重能力，推荐混凝土、实心砖或钢结构基面。
- 固定方式：需配套使用防锈膨胀螺栓、化学锚栓或自攻螺钉，确保管夹底座与基面完全贴合、无悬空。
- 间距控制：严格依据“技术参数-标准支撑间距表”，结合现场实际管径与介质工作温度设定支撑点。高温工况必须采用50℃间距标准。
- 环境适配：适用于水平管路铺设；若用于垂直或倾斜管路，需按规范缩短间距并增加承重吊架。安装环境温度建议在 5℃~45℃ 之间。
注意事项
- 震动工况调整：若管路存在水泵启停震动、水锤效应或机械共振，必须将支撑间距在原标准基础上缩小 20%~30%，并建议加装橡胶减震垫。
- 介质密度限制：支撑数据基于流体密度 1.0g/cm³（常温水）测算。输送高密度、高粘度或强腐蚀性介质时，需重新核算载荷并确认UPVC材质兼容性。
- 热胀冷缩管理：UPVC线膨胀系数较大，长距离铺设时必须按规范设置伸缩节或补偿弯头，严禁将管夹锁死限制管道自由伸缩。
- 紧固力度控制：安装时均匀拧紧固定螺栓，以管道不晃动、U型夹无明显变形为准。过度施力会导致夹体开裂或压损管壁。
- 定期巡检维护：建议每半年检查一次管夹紧固状态及材质老化情况。发现裂纹、脆化或松动应及时更换，避免管路下垂或断裂。
- 仓储防护：产品应存放于阴凉干燥、通风处，避免长期紫外线暴晒、接触有机溶剂或重压堆叠，以防物理性能下降。
