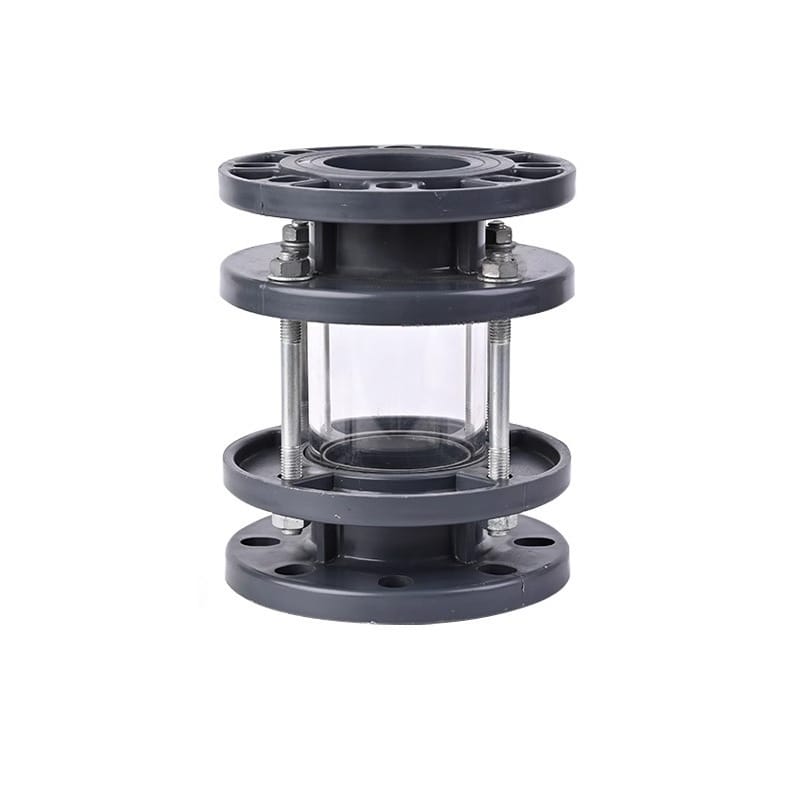

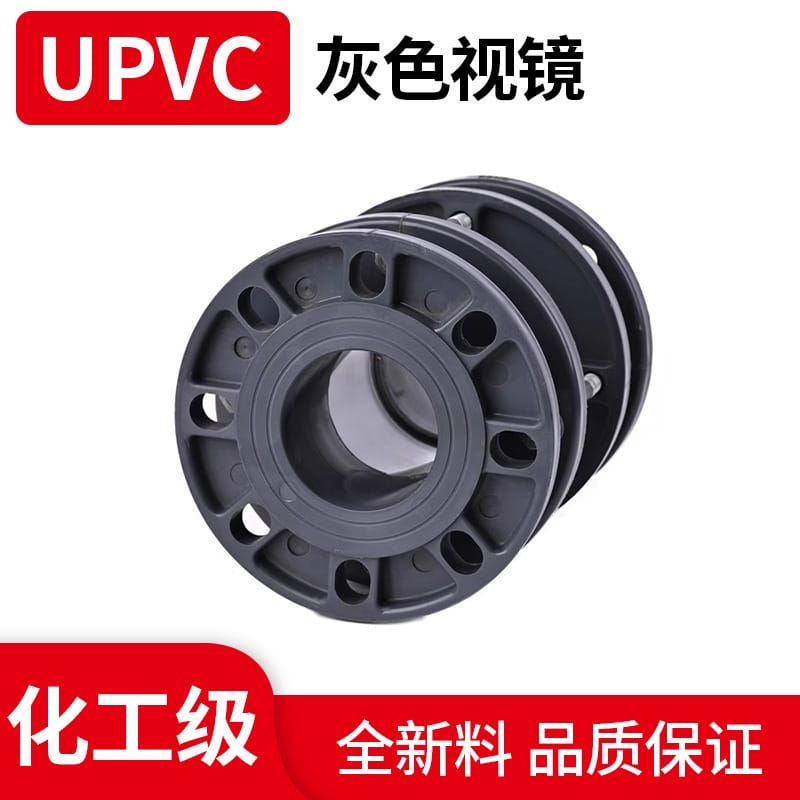

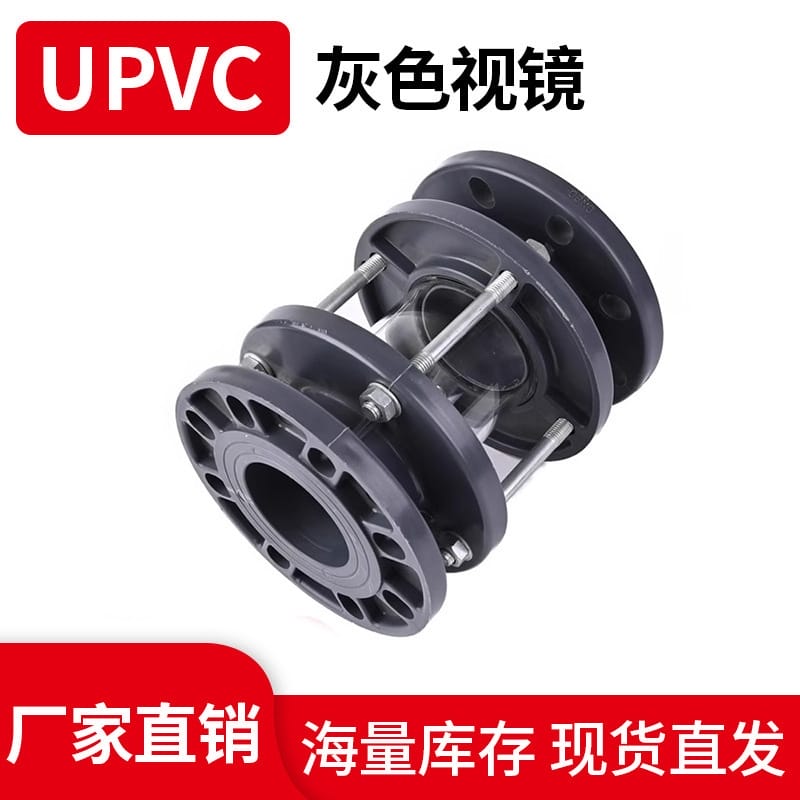

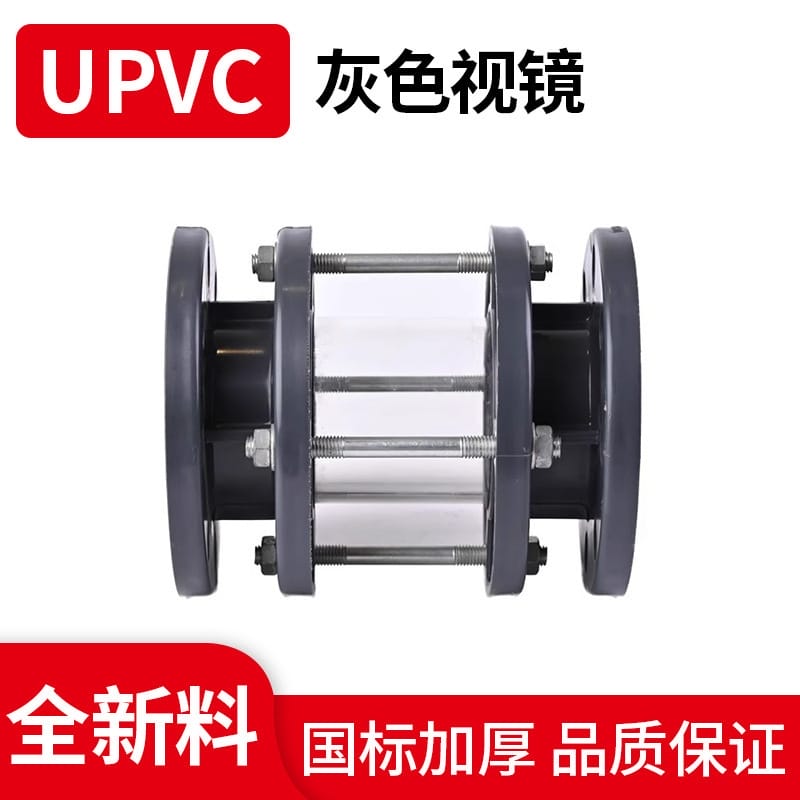

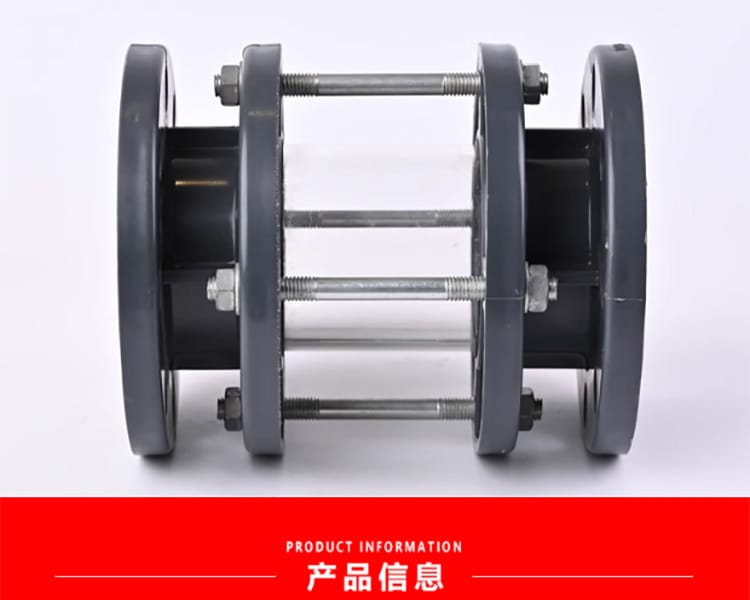

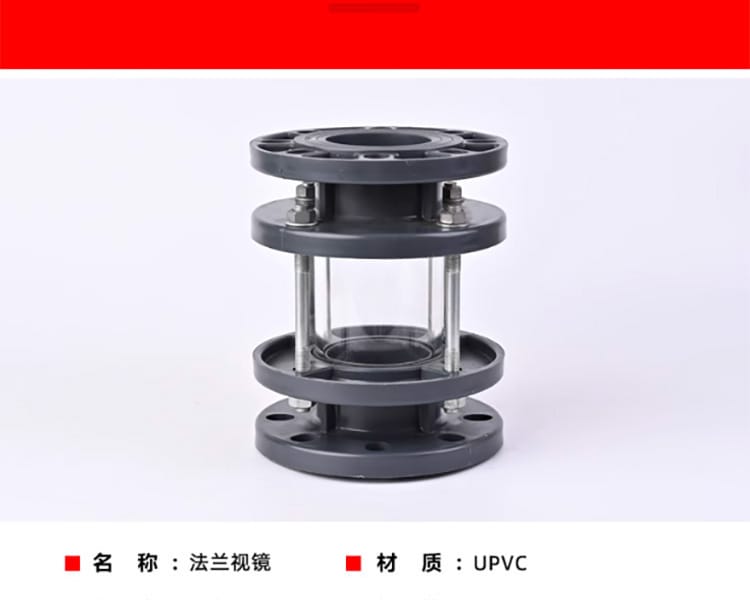

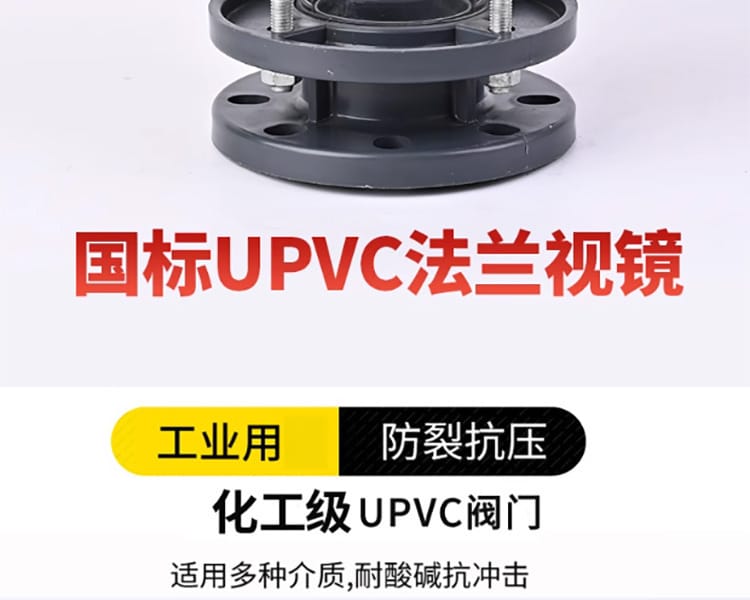

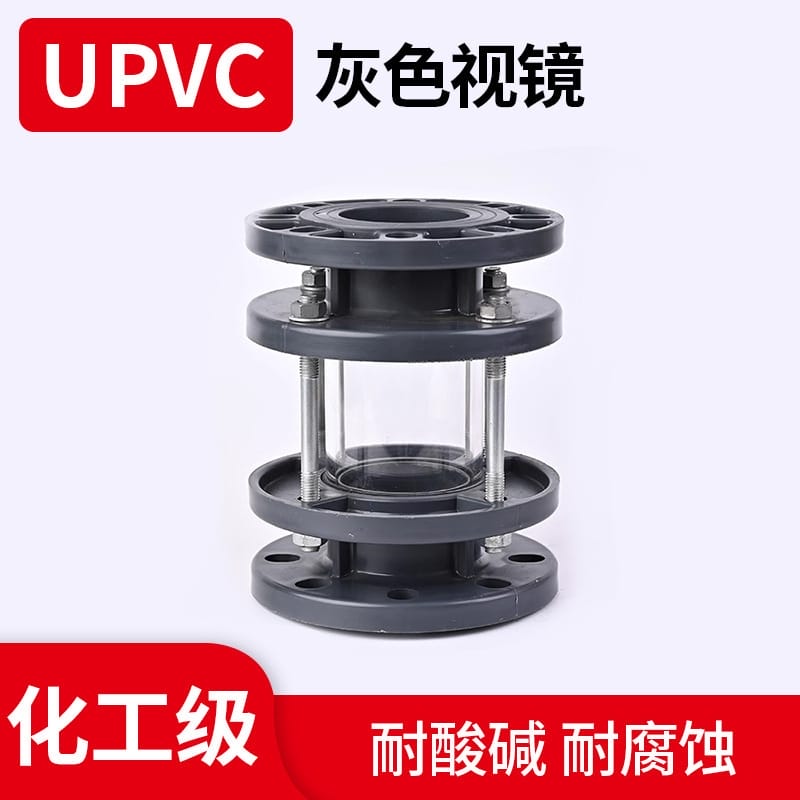

UPVC圆形玻璃视镜产品技术说明
核心特点

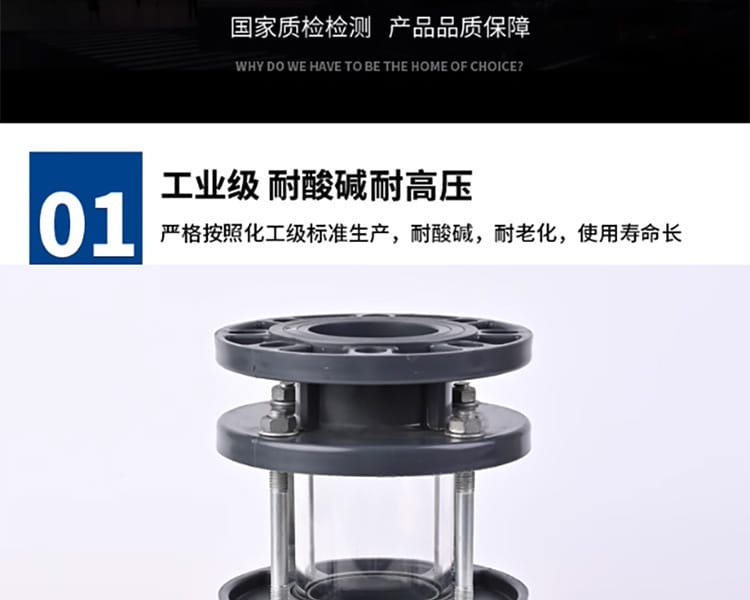

- 化工级高标准制造：严格遵循化工级生产标准，专为严苛工业环境设计，具备卓越的耐酸碱、耐腐蚀及抗老化性能，使用寿命长久。

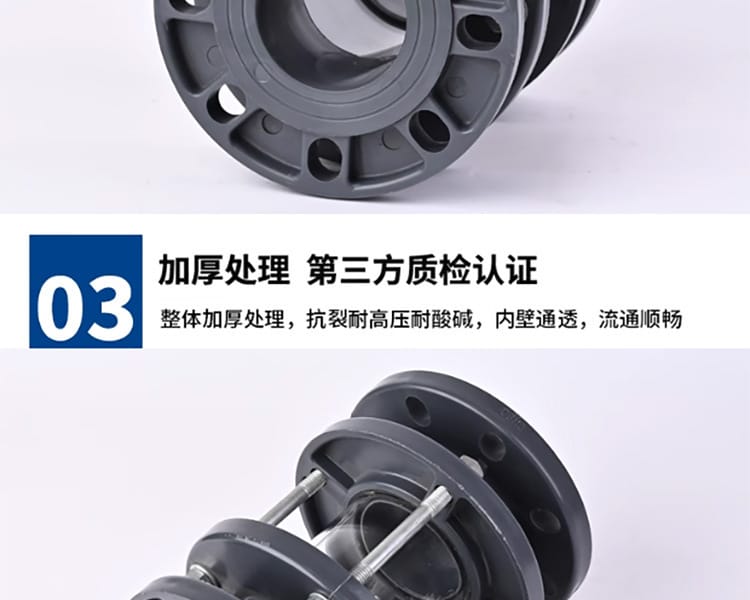

- 高强抗压防裂设计：整体采用加厚工艺处理，结合优质UPVC全新料，具备出色的抗冲击与防裂抗压能力，保障管道系统长期稳定运行。
- 全透明高清观察：配备高透光率透镜，内壁通透光滑，流体阻力小、流通顺畅，便于实时、清晰地监控管道内部介质流动状态。
- 权威认证与品质保障：通过CNAS国家实验室认可、ISO质量及环境管理体系认证，持有涉及饮用水卫生安全产品卫生许可批件，层层质检，质量无忧。

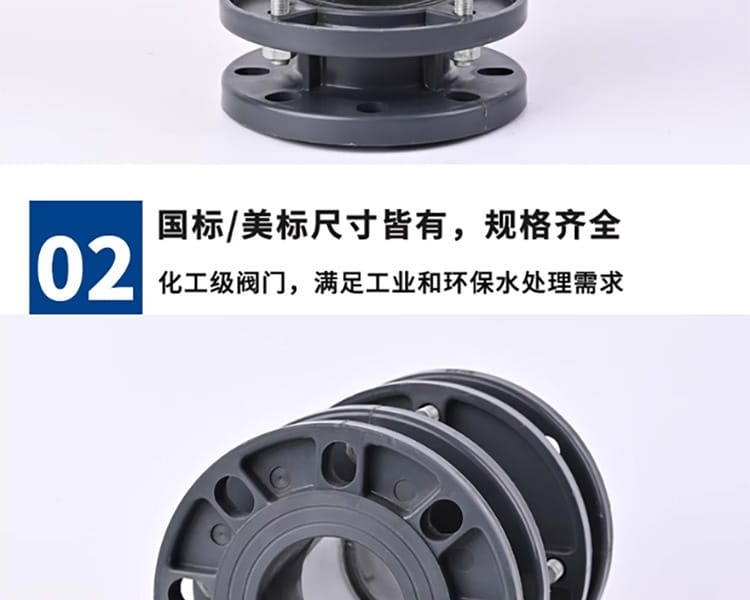

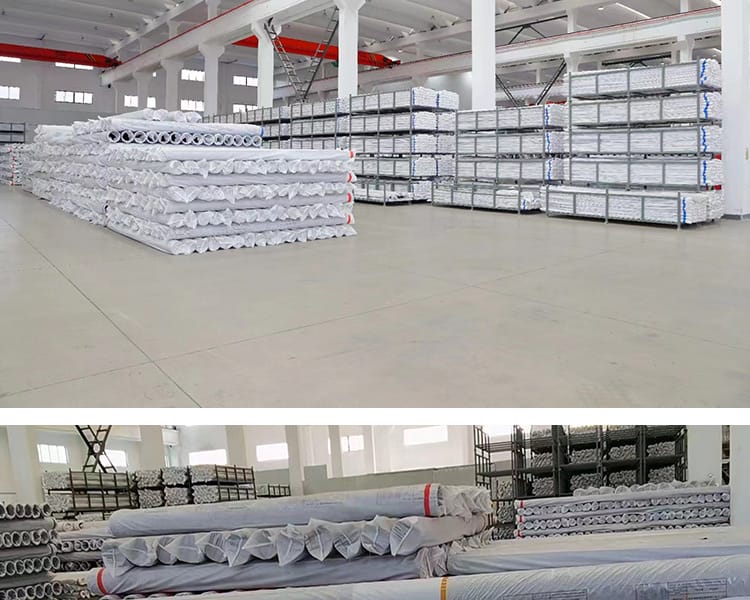

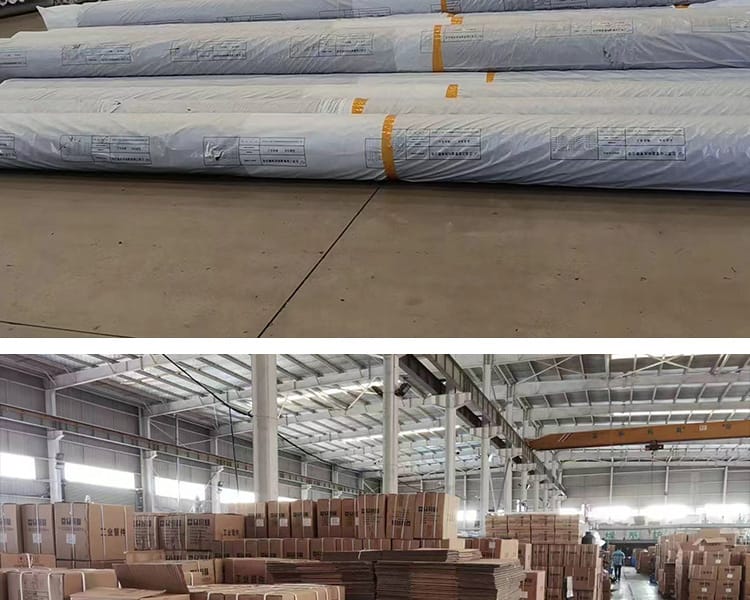

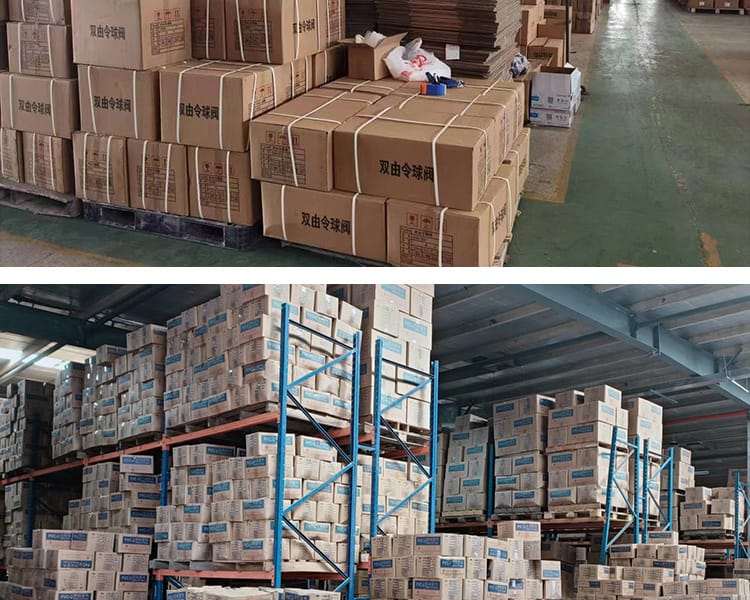

- 规格齐全一站式服务：提供国标/美标双标准尺寸，覆盖DN15-DN400全规格。源头厂家直发，大型仓库现货充足，支持一站式采购与专业技术咨询。
技术参数

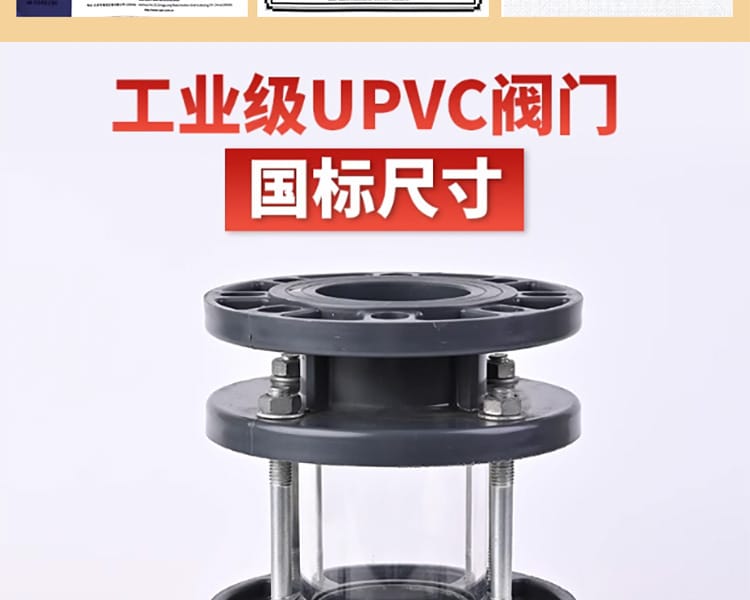

- 主体材质：工业级UPVC（硬聚氯乙烯）
- 外观颜色：深灰色
- 规格范围：DN15 - DN400（1" - 16"）
- 执行标准：GB国标 / 美标（ASME/ANSI）
- 连接方式：法兰连接 / 活接 / 双由令（支持定制）

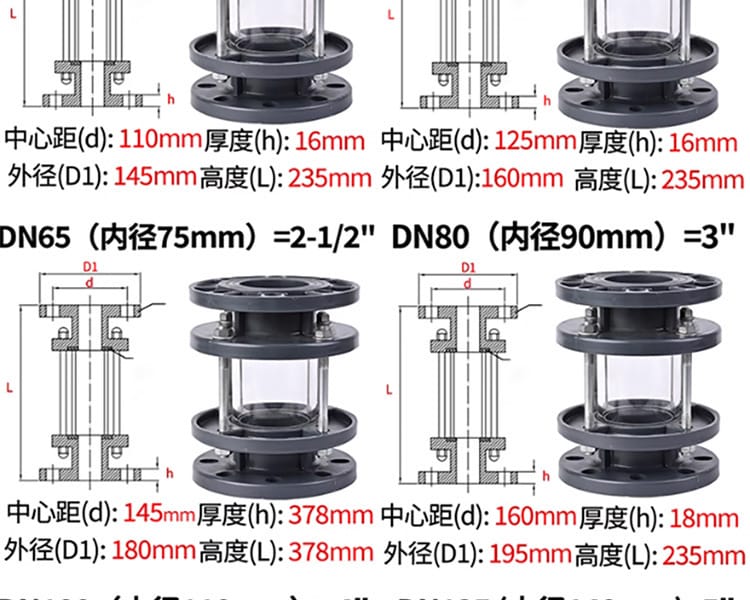

- 主要尺寸对照表：
| 公称通径 (DN) | 英寸规格 | 内径 (mm) | 中心距 d (mm) | 壁厚 h (mm) | 外径 D1 (mm) | 总高 L (mm) |
|---|---|---|---|---|---|---|

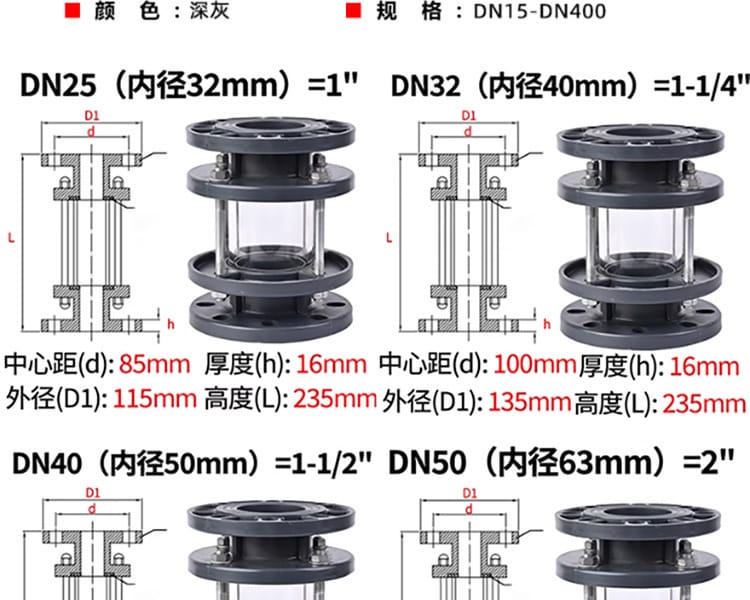

| DN25 | 1" | 32 | 85 | 16 | 115 | 235 |
| DN32 | 1-1/4" | 40 | 100 | 16 | 135 | 235 |
| DN40 | 1-1/2" | 50 | 110 | 16 | 145 | 235 |
| DN50 | 2" | 63 | 125 | 16 | 160 | 235 |
| DN65 | 2-1/2" | 75 | 145 | 18 | 180 | 378 |
| DN80 | 3" | 90 | 160 | 18 | 195 | 235 |

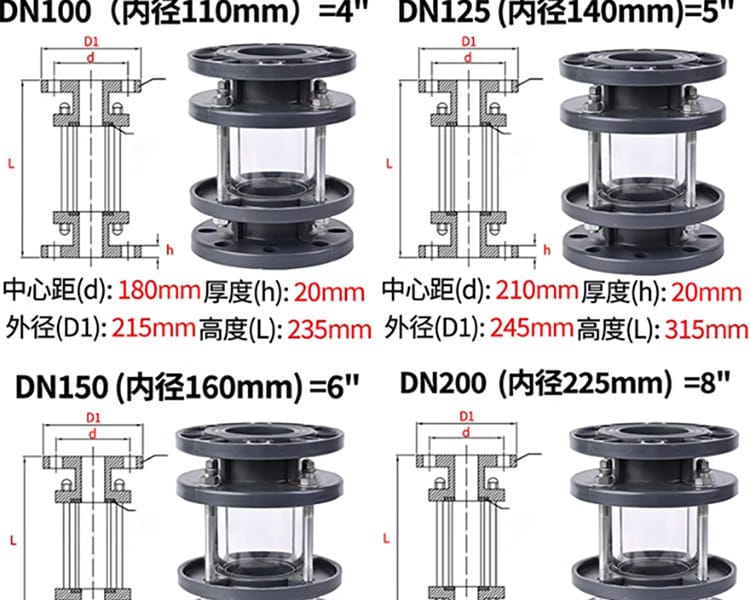

| DN100 | 4" | 110 | 180 | 20 | 215 | 235 |
| DN125 | 5" | 140 | 210 | 20 | 245 | 315 |

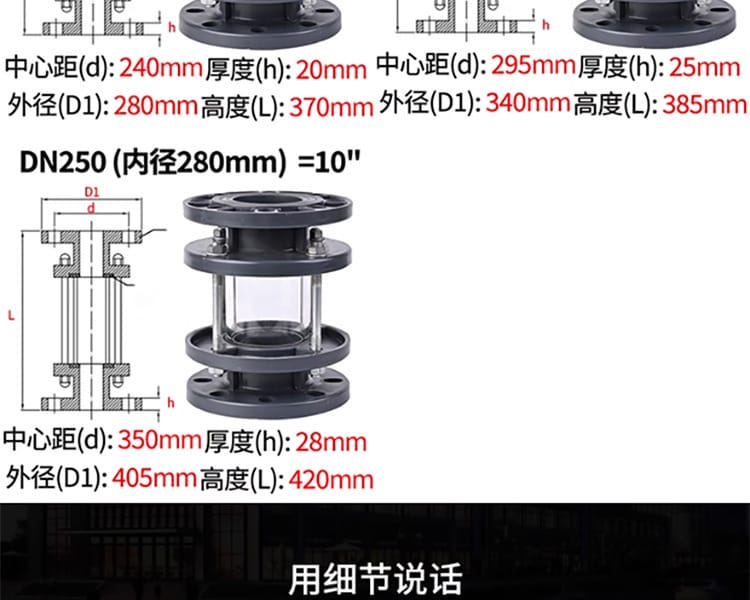

| DN150 | 6" | 160 | 240 | 20 | 280 | 370 |
| DN200 | 8" | 225 | 295 | 25 | 340 | 385 |
| DN250 | 10" | 280 | 350 | 28 | 445 | 420 |
(注：具体尺寸以实际出厂图纸为准，支持非标定制)
应用行业
本产品广泛应用于对介质观察、防腐耐压有严格要求的流体输送系统，主要覆盖以下领域：
- 化工与石化：酸碱溶液、有机溶剂、腐蚀性化学介质的管道监控。
- 环保与水处理：工业废水、污水处理、纯水制备、循环水系统的流量与状态观察。
- 给排水与市政工程：生活饮用水管网、市政供水、农业灌溉系统（具备卫生许可批件）。
- 食品医药与轻工：符合卫生标准的流体工艺管道、制药纯化水系统、食品饮料输送线。
- 其他工业领域：电镀、冶金、造纸、船舶及海洋工程等特种管道系统。
安装条件
为确保视镜安全、高效运行，安装时需满足以下条件：
- 管道匹配：安装管道的公称通径、压力等级（PN10/PN16）及法兰/活接标准必须与视镜规格严格一致。
- 环境要求：安装位置应避免长期阳光直射及极端温差环境；周围需预留足够的观察与维护空间（建议前后直管段长度≥5倍管径）。
- 温压限制：UPVC材质常规工作温度建议控制在 -10℃ ~ 60℃ 之间，最大工作压力不超过 1.0~1.6 MPa（具体视规格与温度而定），严禁超温超压使用。
- 密封与紧固：安装前需清洁法兰面，选用耐介质腐蚀的密封垫片（如PTFE或EPDM）；螺栓需按对角线顺序均匀紧固，避免局部应力导致视镜开裂。
- 支撑固定：大口径（DN100及以上）视镜安装时，管道需配备独立支架，防止管道自重或振动传递至视镜本体。
注意事项
- 介质兼容性确认：使用前请务必核对介质化学成分与UPVC的耐受性表，避免接触强氧化性酸、部分芳香烃或酮类溶剂。
- 防冲击保护：透明观察窗为精密部件，安装及运输过程中严禁敲击、碰撞或踩踏；运行中避免水锤效应冲击。
- 定期巡检维护：建议每季度检查视镜表面是否有划痕、裂纹、发白或渗漏现象；发现密封老化或透镜模糊应及时更换。
- 清洁规范：清洗时请使用软布与中性清洁剂，严禁使用钢丝球、强酸强碱或有机溶剂擦拭透镜表面，以免破坏透光层。
- 安全操作：在高压、高温或有毒有害介质管道上安装/拆卸时，必须严格执行泄压、排空及个人防护规程，确保作业安全。

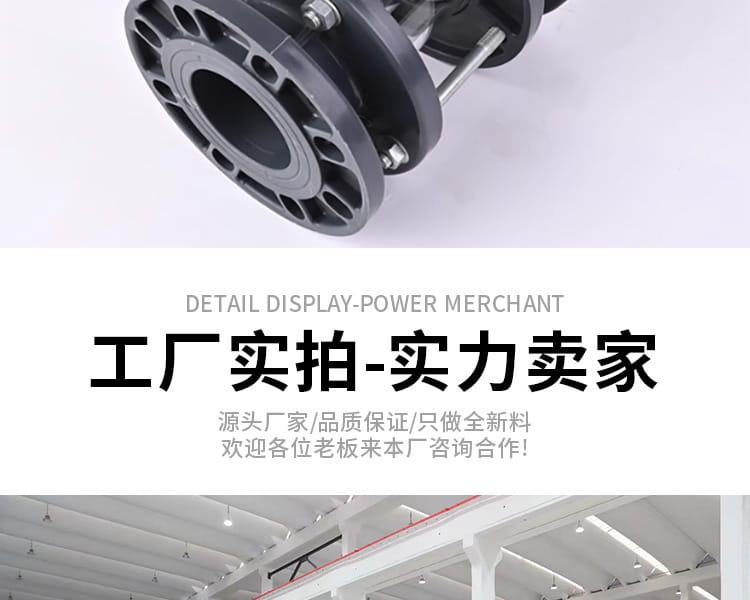

本说明由安徽台塑华亚塑胶科技有限公司提供，产品支持源头直发、技术咨询与定制服务，欢迎海内外经销商洽谈合作。
