UPVC钢塑16公斤承口法兰橡胶圈承插配件法兰甲管DN400 500 630
价格
¥70~320
品 牌 名 称:
其他
商 品 编 码:
规 格 型 号:
DN400 500 630
分          类:
管件
小  分  类:
法兰配件

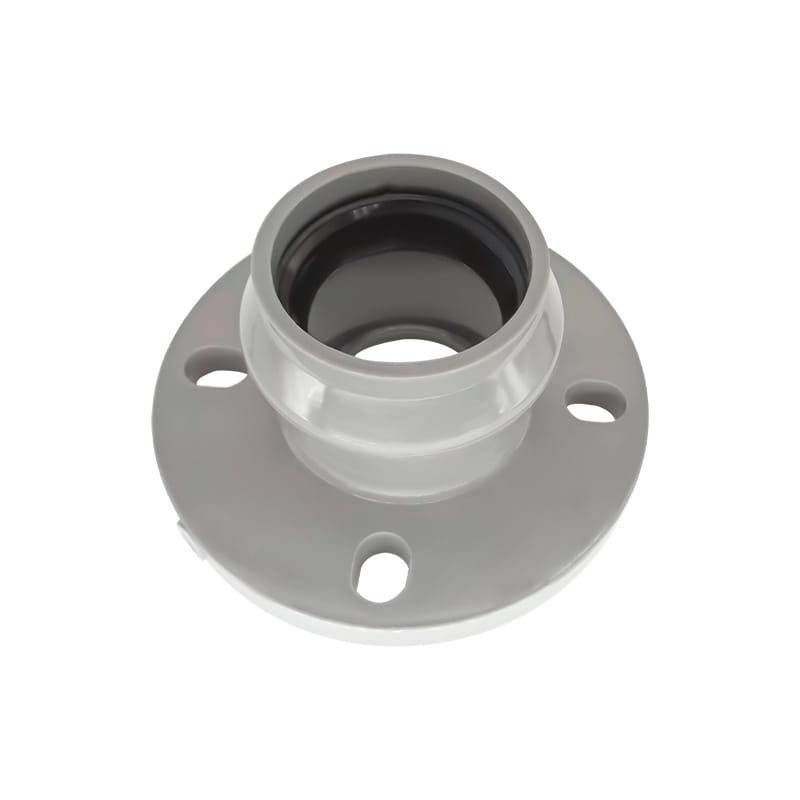

  • UPVC钢塑16公斤承口法兰橡胶圈承插配件(DN400/500/630)

    上海阔思电子有限公司出品的这款UPVC钢塑16公斤承口法兰橡胶圈承插配件,口径按DN400、DN500、DN630三档供货,属于钢塑复合管件里的承口法兰甲管。它的基本结构是Q235钢作基体,内层复合UPVC,端头做成承口法兰,靠橡胶圈与UPVC管道承插连接。厂里的产品线规格覆盖φ63-φ800,DN400、DN500、DN630只是其中常用的三个口径。

    这类管件解决的问题很直接:UPVC管道本身耐腐蚀但承压和刚性有限,纯钢法兰又怕水腐蚀,钢塑复合之后,金属部分负责机械强度,过水表面交给塑料和环氧层,密封再用橡胶圈,现场不需要热熔或焊接。

    核心特点

    这个产品的核心是钢塑复合结构,Q235钢提供承压能力和刚性,UPVC与环氧涂塑层把水介质和钢材隔开,橡胶圈完成承插口密封。对给水管道来说,这种结构比现场做衬塑或刷防腐漆要省事,防腐层在工厂里一次完成,质量容易控制。

    基体的制造工序值得重复一遍:压制、机械加工、焊接,再进行喷砂、除锈、磷化,最后静电涂塑、高温烘烤固化。涂塑层用的是纯环氧粉末专用涂料,属于高温熔融粘合型,附着力和致密性比普通油漆涂层好。

    • 基体为Q235钢,经压制、机械加工、焊接成型。
    • 表面做喷砂、除锈、磷化处理后静电涂塑,纯环氧粉末烘烤固化。
    • 密封采用柔性橡胶圈,承插连接后便于拆装检修。
    • 规格覆盖φ63-φ800,可与UPVC管道任意连接。

    技术参数

    这一系列统一按16公斤压力等级设计,连接形式都是橡胶圈承插,材质和表面处理工艺相同。DN400、DN500、DN630三个口径在压力等级和连接方式上没有差别,差别主要在配管外径、法兰尺寸和螺栓孔分布上。

    参数名称参数值
    产品系列UPVC钢塑承口法兰橡胶圈承插配件(法兰甲管)
    压力等级16公斤(承口法兰)
    材质Q235钢基体,复合UPVC,外表面静电涂塑
    连接方式橡胶圈承插连接
    常用口径DN400、DN500、DN630
    卫生标准GB/T17219-1998
    • DN400:法兰外径和螺栓孔数在三档中最小,适合中小口径管段。
    • DN500:尺寸居中,法兰螺栓数量在DN400与DN630之间。
    • DN630:最大一档,法兰外径和螺栓孔数最多,安装对中要求高。

    具体安装尺寸以产品图样为准,DN口径与UPVC管材外径之间不是简单的相等关系,下单前要核对厂家的实际尺寸表。

    应用行业

    这类管件主要用于给水管道系统,特别是有卫生要求的饮用水输配水工程。因为过水表面是UPVC和环氧涂塑层,金属基体不接触水体,管件本身通过饮用水卫生安全检测,饮用水工程里用得很普遍。

    在工业与民用建筑里,UPVC给水管道需要接法兰阀门、水表或设备时,也常用这个产品做转换段。相比现场焊接法兰,承插法兰安装快,不产生明火,适合改造项目。

    典型场景

    • 饮用水输配水工程的干管与支管连接。
    • 工业与民用建筑内的UPVC给水立管和水平管。
    • 泵房、水表井等需要法兰接口的设备连接段。

    安装条件

    安装条件不算苛刻,但有几条要盯住。这套管件是给UPVC管道配的,连接形式为橡胶圈承插,不需要热熔工具或焊机,现场只要保证承插面干净、橡胶圈完好就行。

    1. 安装前检查管件内壁和橡胶圈,确认没有裂纹、毛刺和异物。
    2. 承插时均匀用力将管道推入承口,严禁强行敲击,防止密封圈移位。
    3. 承插到位后按对角顺序紧固法兰螺栓,不要一次拧死。

    安装环境应保持干燥,避免在严重腐蚀性气体环境下施工。如果现场灰尘大,承插前用干净布擦一遍管端和承口内壁。

    注意事项

    这类产品有个容易忽略的点:卫生检测是针对管件本身的,管件装进系统之后,整个管道系统是否还能满足饮用水标准,要看其他管材、阀门和密封材料是否达标。选型时不要把管件单独拿出来扛标准。

    法兰螺栓紧固是另一个关键环节。承口法兰本身有橡胶圈密封,螺栓的作用更多是固定和压紧,不是越紧越好。局部过紧会让法兰端面变形,反而破坏密封。

    • 长期使用后应定期检查橡胶圈的老化情况,发现硬化或裂纹及时更换。
    • 拆装检修后重新紧固螺栓,按对角线顺序均匀用力。
    • 具体形状、尺寸及价格以产品图样和价格表为准,订货前先核对。

    选型建议

    选型先定口径。DN400、DN500、DN630对应不同的配管外径,量好现场UPVC管道的外径再决定,不要只看法兰螺栓孔距。压力等级统一是16公斤,一般给水系统够用;如果系统试压要求更高,需要向厂家确认能否按同一结构提升压力等级。

    介质方面,这个产品做过饮用水卫生检测,给水和生活用水可以直接选。但UPVC和橡胶圈对有机溶剂、强氧化性介质的耐受性有限,介质里如果含苯类、酮类或浓酸,得换材质,不能套用给水工况。

    • DN400:用于中小口径支管或设备接入段,安装空间要求不高。
    • DN500:用于中等流量干管,兼顾通量与现场操作空间。
    • DN630:用于大口径主管,法兰螺栓数量多,安装对中要求更高。

    如果现场用的UPVC管道外径不在DN400/500/630三档里,直接向上海阔思电子有限公司报外径尺寸,按同一结构和压力等级定制即可。













    本公司是钢塑管件的专业生产厂家,主要生产φ63-φ800各种形式,可与pvc任意连接的钢塑管件。



    本公司生产的各种钢塑管件均采用Q235钢材经压制、机械加工、焊接、内外表面经过喷砂、除锈、磷化、静电涂塑、高温烘烤固化处理而成,采用柔性橡胶密封圈组装成型。



    静电喷塑材料采用高温性能溶融粘合型管道防腐纯环氧粉末专用涂料,它能给钢铁、管道和配件提供最佳的防腐功用。该涂料经由卫生部指定饮用水产品国家级检测单位中国预防医学科学院环境卫生与卫生工程研究所检测,各项指标均符合《生活饮用水输配水设备及防护材料的安全性评价标准》(GB/T17219-1998)中关于“饮用水输配水设备浸泡水的卫生要求。”



    本公司产品经多年市场销售,用户反映良好,安全可靠,是广大用户理想的选择,具体形状、尺寸见图案及价格表。

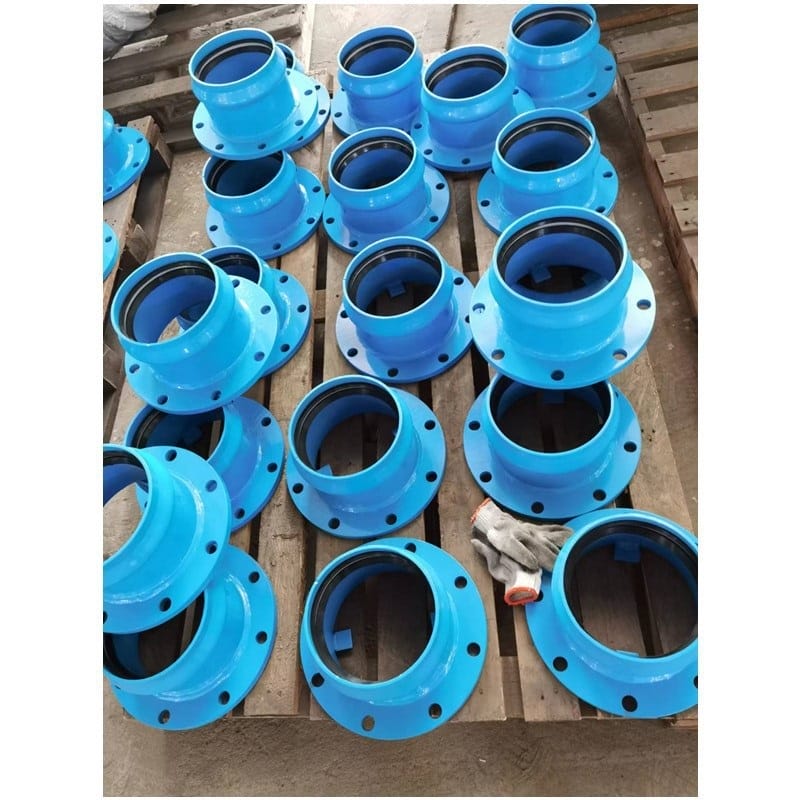

    钢塑法兰3

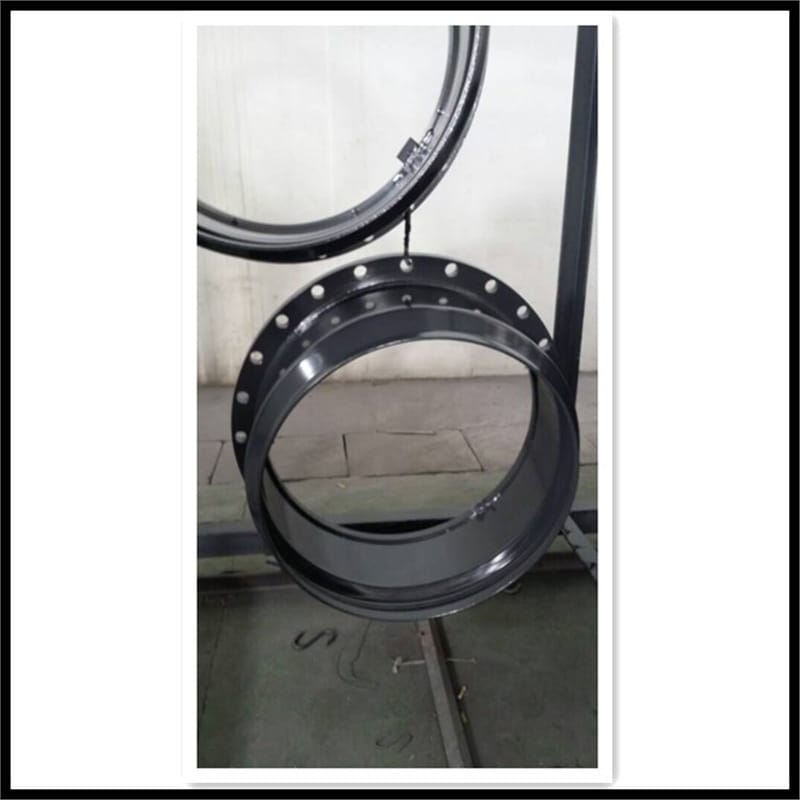

    钢塑法兰2

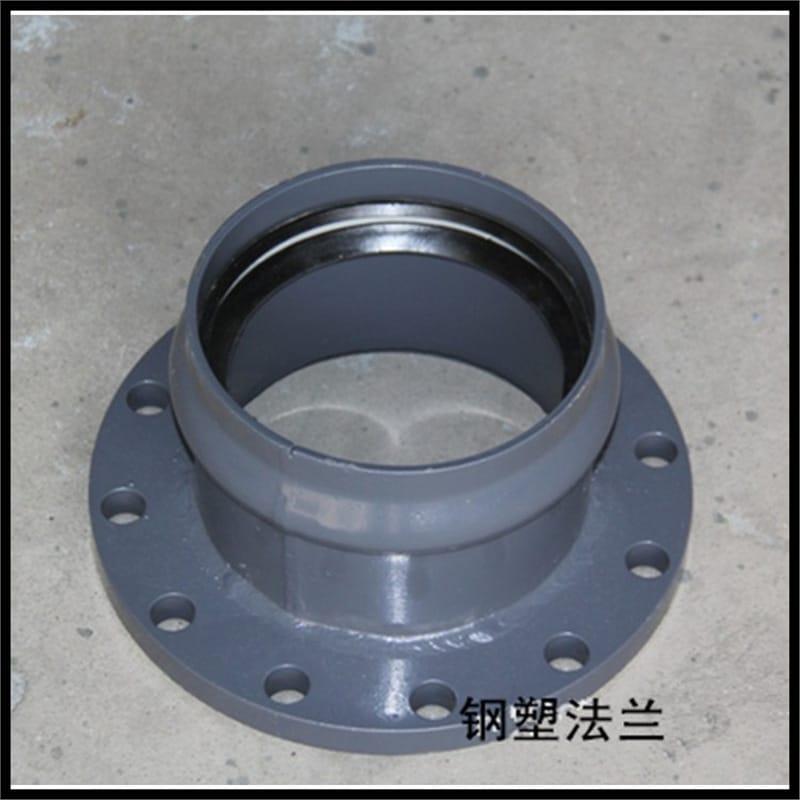

    钢塑法兰1

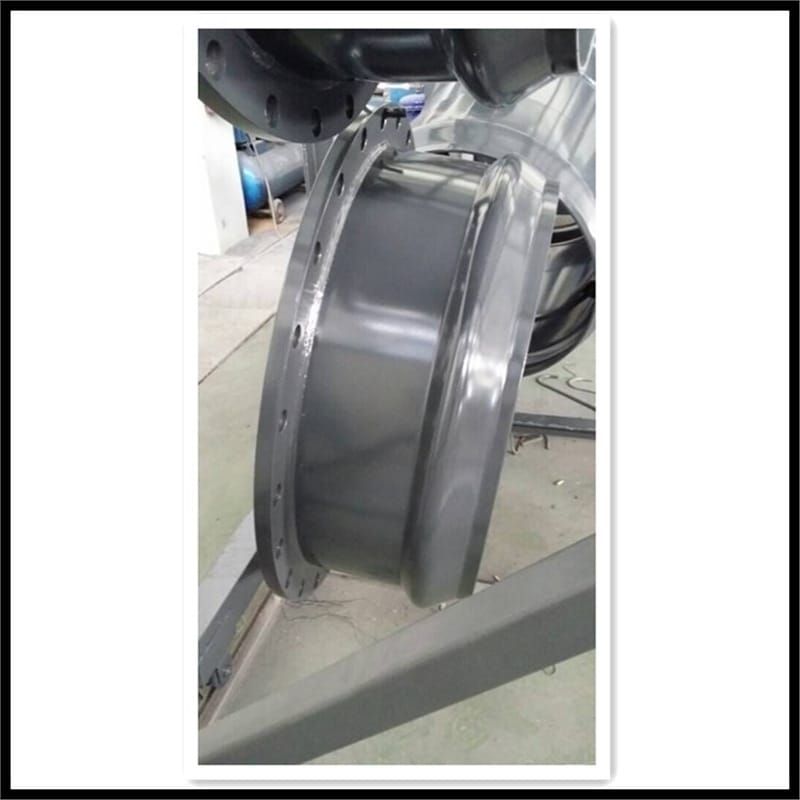

    630钢塑法兰
