其它产品 〉 管路配件 〉 环琪 UPVC外牙直接pvc给水管塑料化工配件管件外螺纹接头外丝直通

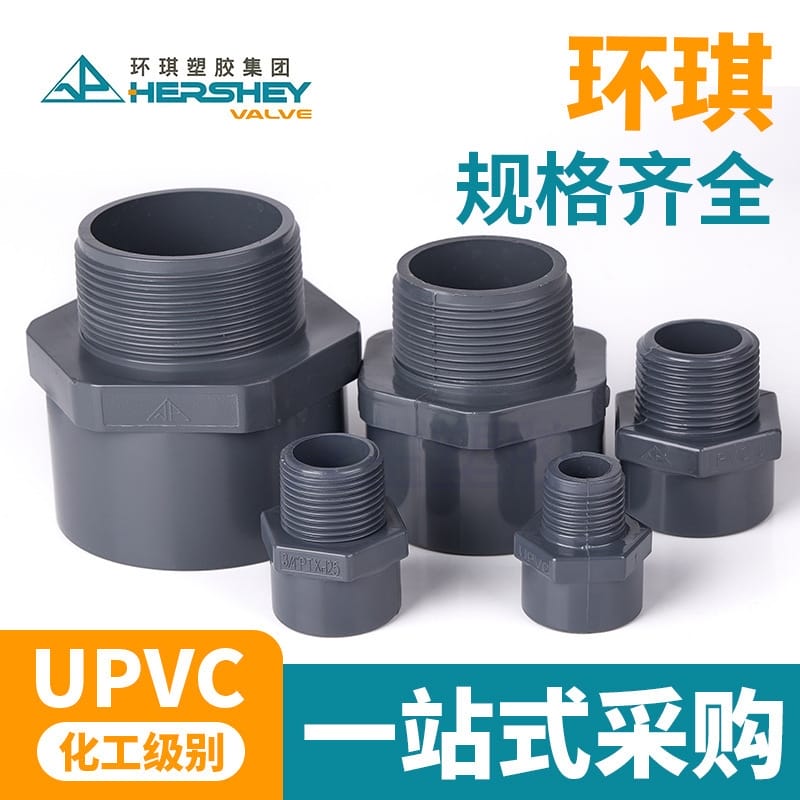

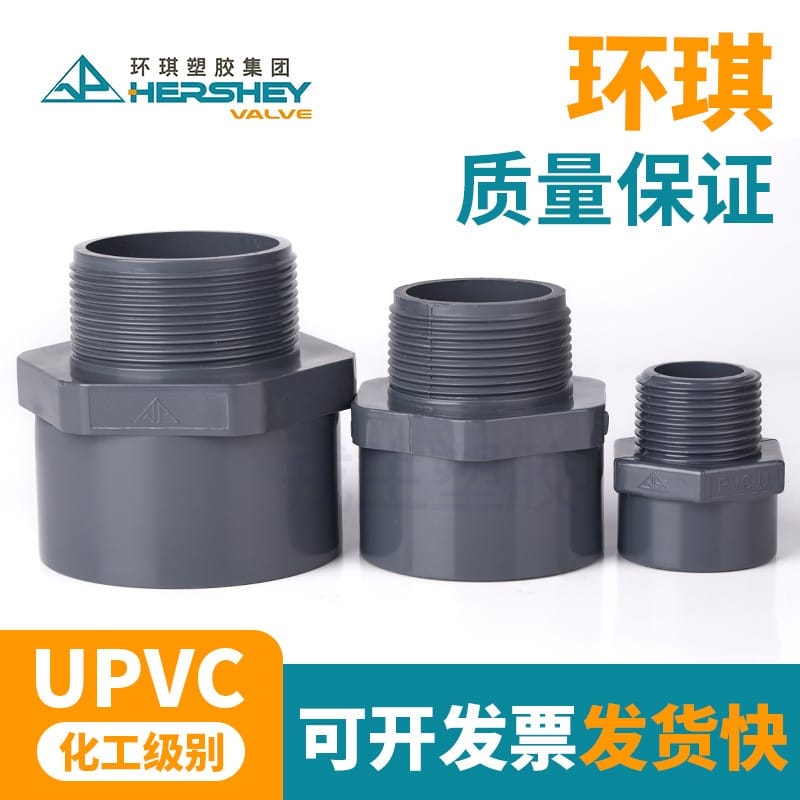

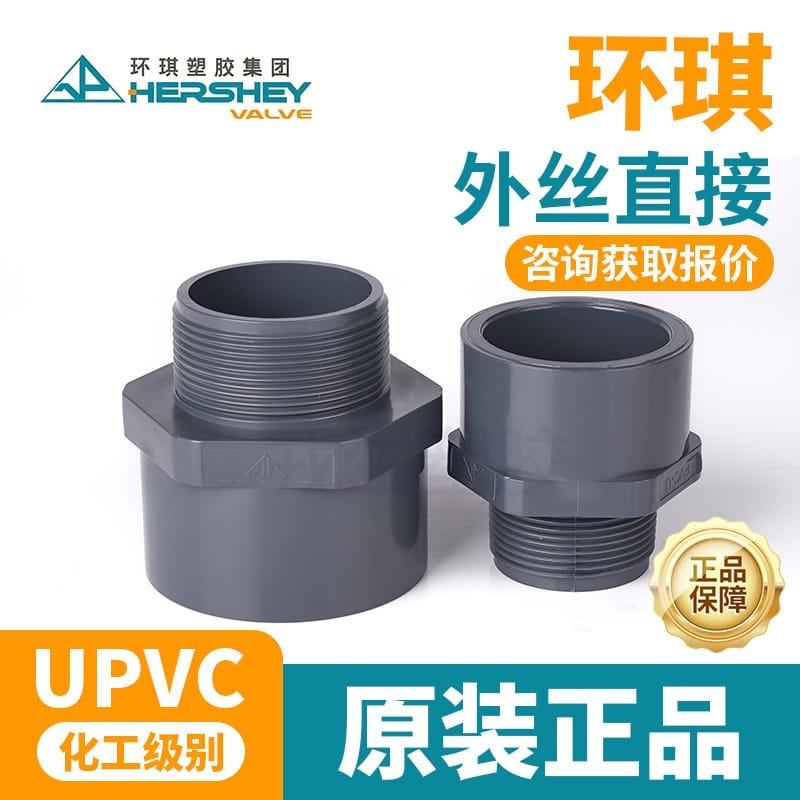

环琪 UPVC外牙直接pvc给水管塑料化工配件管件外螺纹接头外丝直通
价格
¥2~10
品 牌 名 称:
环琪
商 品 编 码:
规 格 型 号:
分          类:
管件
小  分  类:
接头
  • 环琪PT7L外牙直接选型与使用指南

    做车间管路选型的时候,你肯定最关心几件事:这管子能不能扛住腐蚀性液体、坏了找谁换、发货快不快、同行都在用什么牌子。我们这边常年跑工厂现场,今天就把环琪PT7L外牙直接这套管件给你摊开说清楚。你不用看那些虚头巴脑的原理,咱们直接对工况、对参数、对交付。这套管件现在电子厂和药厂的配管清单里已经成了标配,库存周转很快,遇到缺件通常两三天就能到位。你只管把现场条件报准,剩下的交给我们核对。

    核心特点

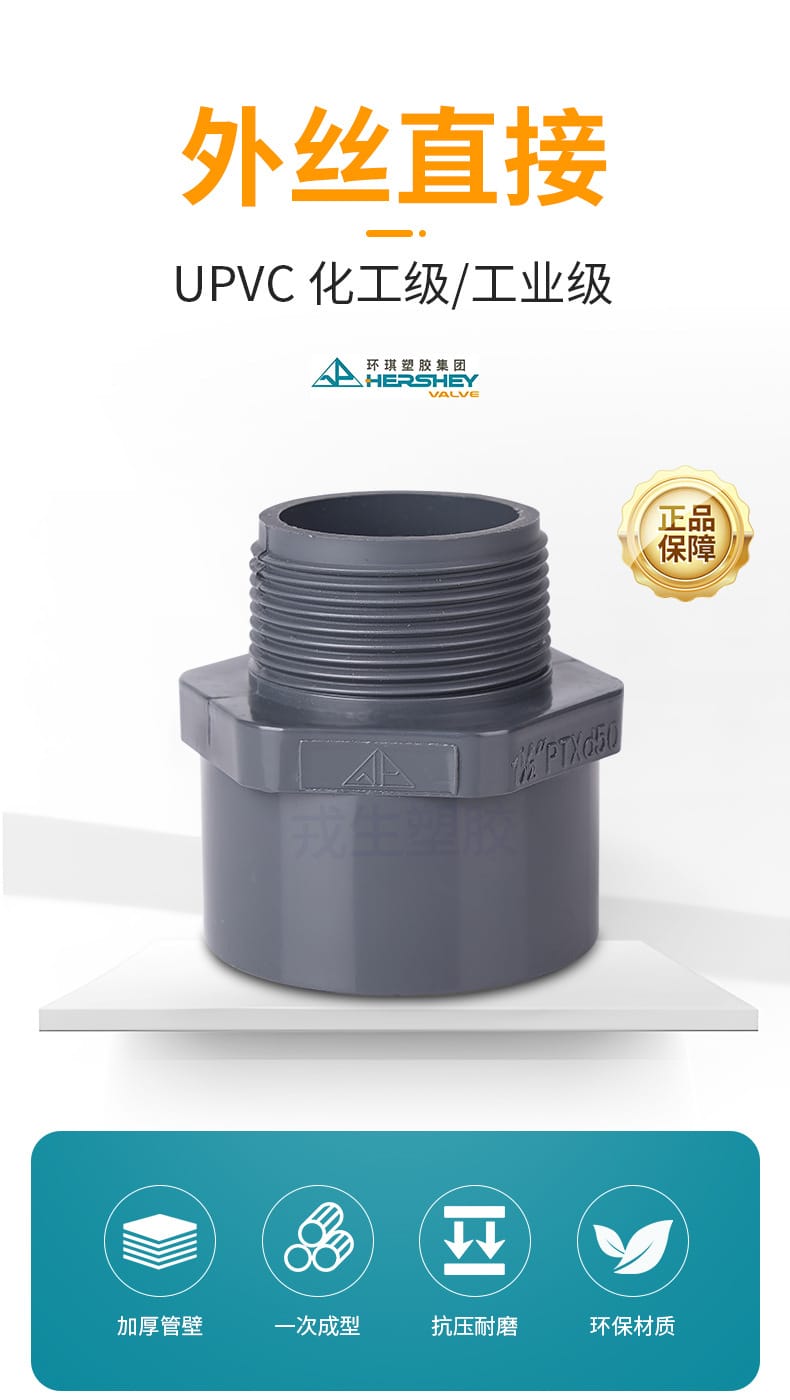

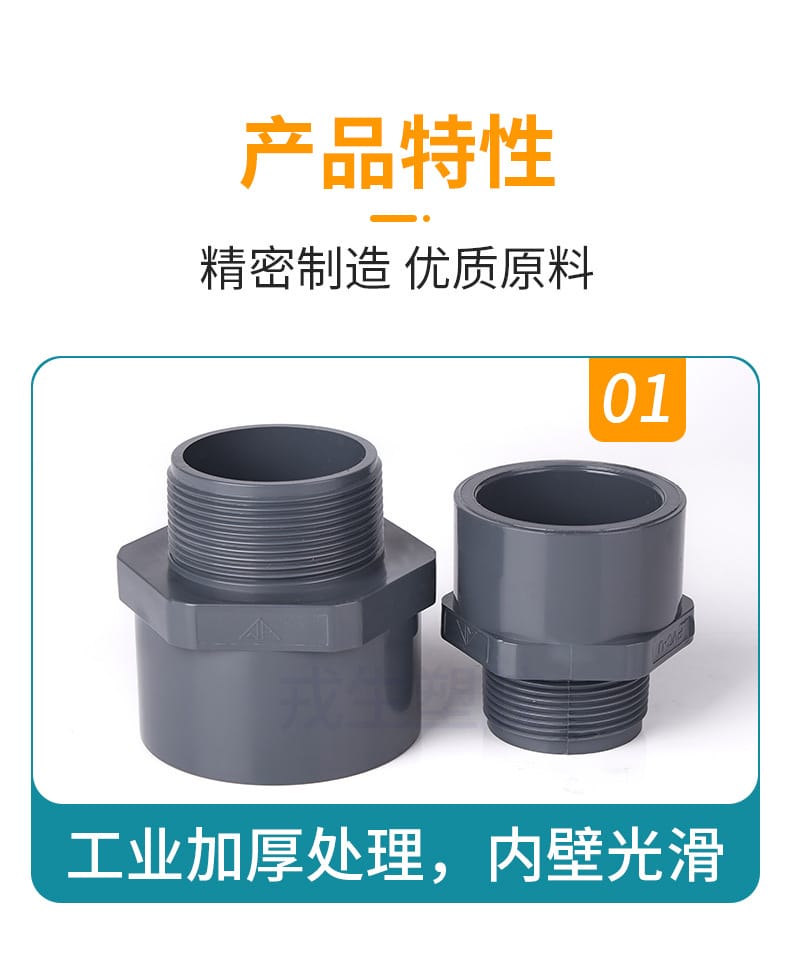

    你买工业管件最怕的就是到货后壁厚不均或者内毛刺多,这两样东西会直接导致密封失效。环琪PT7L系列从DN15到DN50全规格统一采用一次注塑成型工艺,管壁做了专项加厚处理。我们测试过常规工况下的承压数据,这套管件的抗压余量比市场通用款高出一截,日常泵送震动或者轻微水锤都打不垮它。

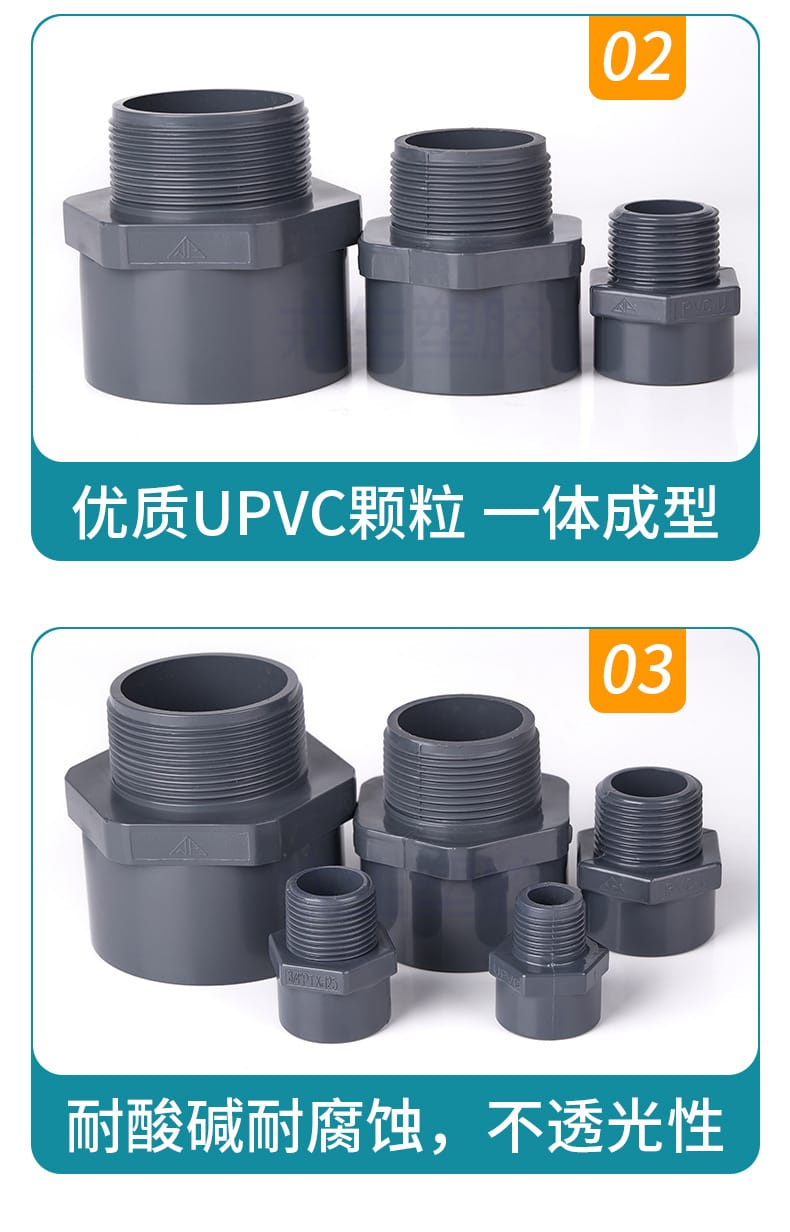

    • 精选环保UPVC颗粒生产,材质本身无毒无挥发,完全符合化工厂严苛的验收标准。
    • 内外模具精密加工打磨,流道表面光滑平整,介质流过时阻力极小,不容易挂壁结垢。
    • 整体不透光设计能彻底切断光线照射,水路系统里基本看不到藻类附着和青苔生长。
    • 原厂直供模式切掉了中间商环节,品控批次稳定,你拿到的每一件都带着出厂检测印。

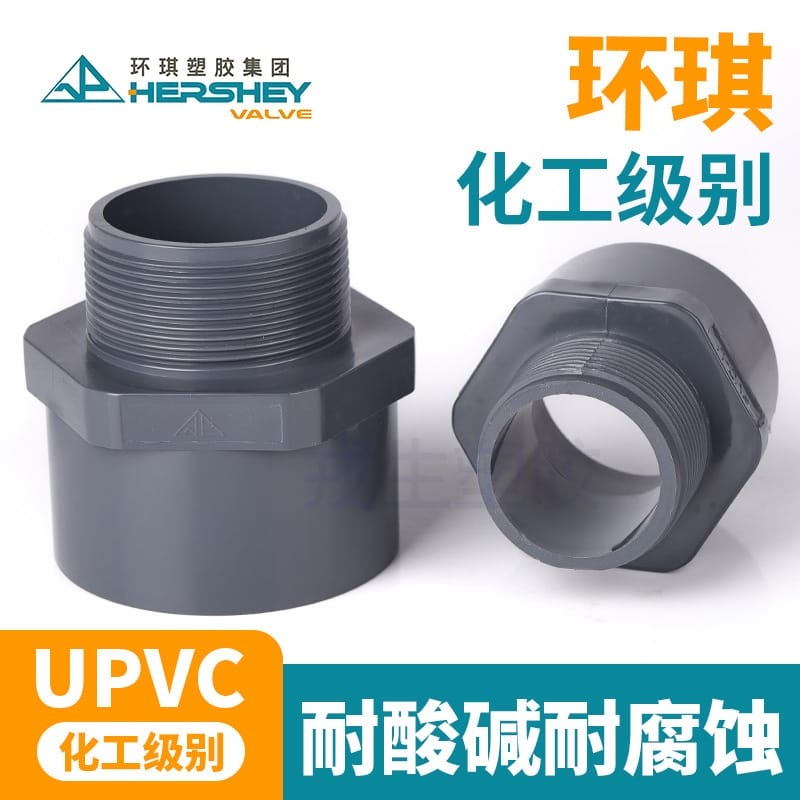

    这套接头在耐酸碱方面做得比较扎实。很多车间里的循环冷却水或者稀释药水都有点脾气,PT7L能顶得住常见弱酸弱碱的长期浸泡。你如果遇到强氧化环境或者有机溶剂,我们这边会提前跟你打招呼,不会让你硬上。

    技术参数

    规格尺寸对照

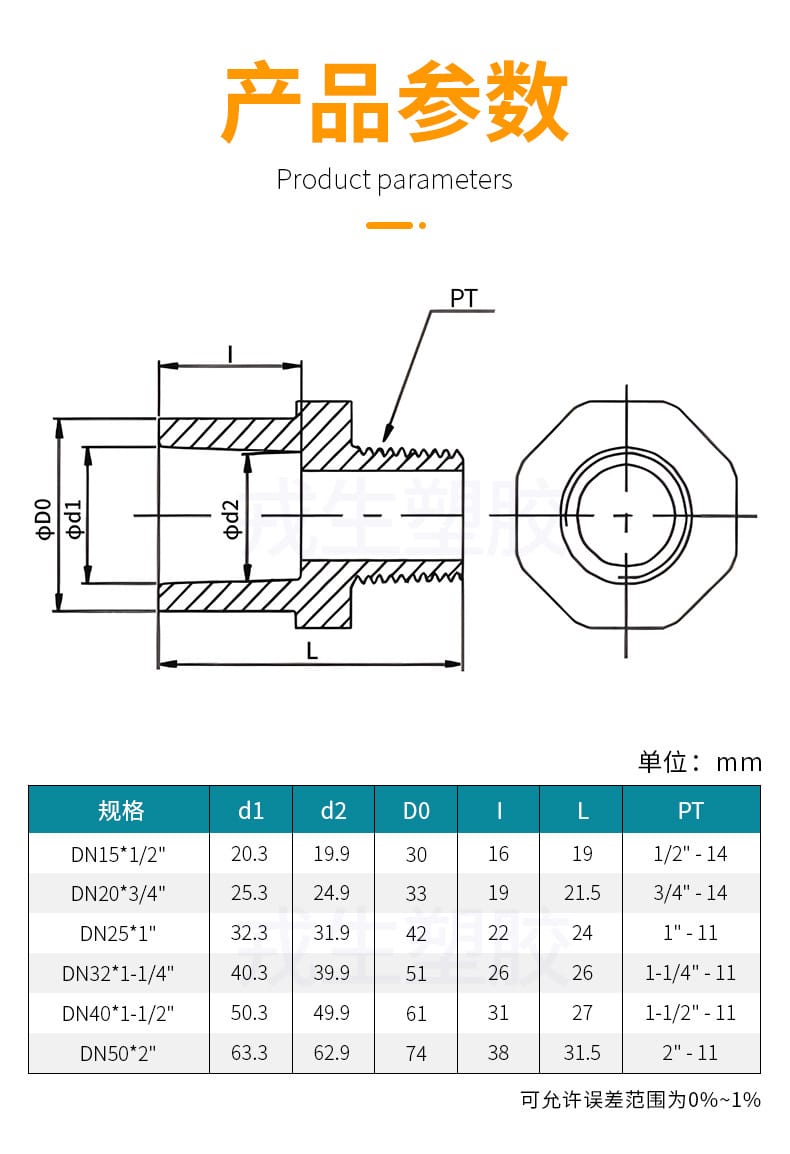

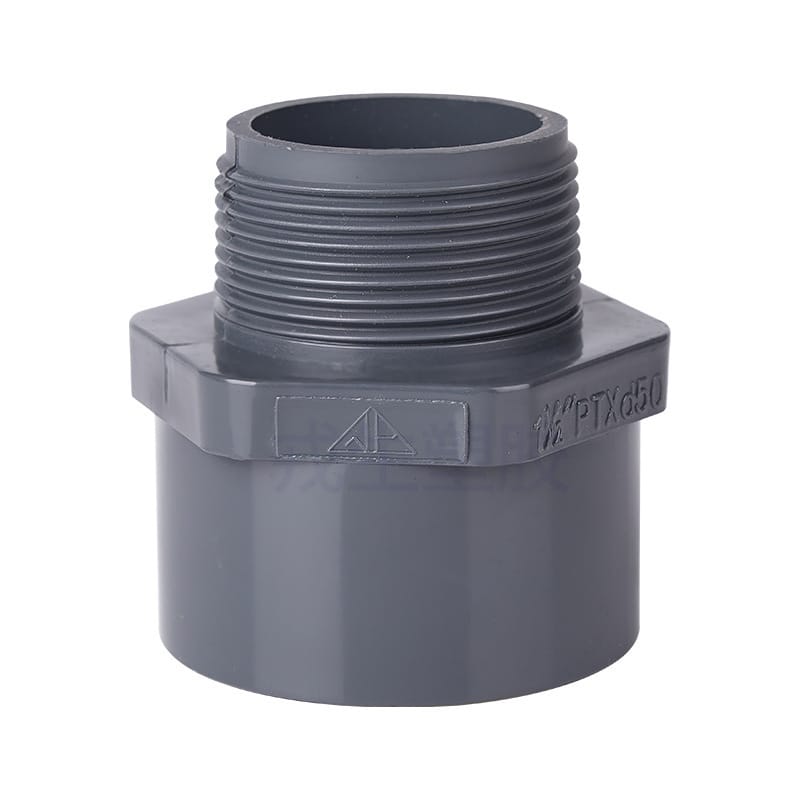

    你选型号主要看现场主管道的口径匹配度。PT7L外牙直接按英制锥管螺纹标准配套,六角对边尺寸够大,管钳好发力。下面这张表把DN15到DN50的常用规格全列出来了,你对照图纸上的管径直接对号入座就行。

    规格 (DN×PT)外径 d1 (mm)内径 d2 (mm)六角对边 DO (mm)螺纹段长 L1 (mm)总长 L (mm)
    DN15×1/2"20.319.9301619
    DN20×3/4"25.324.9331921.5
    DN25×1"32.331.9422224
    DN32×1-1/4"40.339.9512626
    DN40×1-1/2"50.349.9613127
    DN50×2"63.362.9743831.5

    选型建议

    表格里的d1和d2是接管口的实际尺寸,采购下单时别搞混了。螺纹规格全部采用英制锥管螺纹标准,配对螺母或者阀门接口时直接用生料带缠绕即可。如果你现场用的是公制细牙螺纹,记得提前备注,我们这边可以走定制对接流程。整套参数的公差都控制在毫米级以内,法兰或阀门对齐时不会出现强行扭偏的情况。

    应用行业

    你问哪些地方用得最多,实话实说,半导体和光伏厂的超纯水回用管线是重灾区。这些车间对水质纯净度要求极高,PT7L的环保配方和内壁平滑度正好压住了杂质析出的风险。很多产线工程师反馈,换上这套接头后,水质电导率波动明显变小,下游膜堆的寿命也拉长了一截。

    • 医药制造车间用来输送生化制剂和透析纯化水,无菌洁净管路里很少出现微孔渗漏。
    • 精细化工厂的反应釜冷却循环回路,耐酸碱特性扛得住各类稀释药水的持续冲刷。
    • 电镀去离子水配送管网和玻璃镀膜清洗线,抗腐蚀能力直接顶替了过去容易老化的金属件。
    • 纺织印染厂的染色废水预处理管道, opaque材质阻断了光照,有效遏制了微生物繁殖。

    这些行业的配管团队一般喜欢把PT7L用在压力不超过六公斤的常温段路。如果你们厂里有类似的输送场景,直接对标现有图纸替换就行。供货渠道很成熟,售后响应速度也比杂牌管件快一个档次。

    安装条件

    现场安装别图省事,步骤踩对了能省掉后续一半的维修麻烦。我们这边跟单工交底的经验是,先把环境温度和管材状态理干净,再动手拧螺丝。具体操作顺序我给你排好了,照着做就不会出错。

    1. 施工环境温度保持在五摄氏度到四十摄氏度之间,严禁在露天冰冻或高温暴晒下作业。
    2. UPVC管材切口必须平整无毛刺,连接前把内外壁的油污粉尘和水分彻底擦拭干燥。
    3. 螺纹接合处均匀缠绕专用聚四氟乙烯生料带,绝对不能用油性麻丝替代密封材料。
    4. 手工或专用管钳顺着轴线方向均匀旋紧,严禁加装加长扳手暴力硬拧以防滑丝开裂。
    5. 旋紧完成后检查外露螺纹数量,标准控制范围在两个到三个牙位最为稳妥。
    6. 整条管路按规范加装固定支架和吊架,确保接头本体不承担管道自重带来的轴向拉力。

    配管时留一点余量,不要绷得太紧。支架间距根据管径大小合理分布,重型流体经过时震动会被支架吸收。你让车间老师傅盯着点第一步和第二部的清洁工序,这一步偷懒,后期十有八九会滴水。

    注意事项

    这东西看着结实,但性格比较娇气,遇不对付的介质或者超标的温压就直接报废。你订货前把这几条红线刻在脑子里,能避开大部分扯皮事件。

    • 安装前严格核对输送液体的化学成分清单,强氧化剂芳香烃酮类和酯类溶剂严禁接触管体。
    • 长期使用温度上限锁定在六十摄氏度,工作压力必须严格对照曲线执行禁止超限。
    • 户外或天窗直射区域必须加设遮阳设施,紫外线累积会导致材质脆化断裂。
    • 系统投运后每月巡检螺纹接口区域,发现异常渗漏必须立刻停机泄压并更换。
    • 完工后实施分级缓慢升压试漏,严禁在管路带压状态下拆卸或紧固任何螺纹接头部件。

    试压过程别求快,分段升压能给焊缝和粘接处足够的时间释放内部应力。操作工记得戴护目镜和防割手套,UPVC破裂时的碎片弹射力度不小。这批管件属于易损消耗品范畴,备件库常备两三个常用口径,比等物流停线划算得多。

    成功案例

    某大型五金电镀厂的含铬废水车间以前用的是普通铸铁镀锌管,三年时间管壁锈蚀穿孔,每周都要安排工人爬进沟槽补漏。后来车间主任把主供水支管全线换成环琪PT7L外牙直接,配合原有的流量控制阀重新布局。现场调试完第一个月没人喊漏水,三个月后回访,配电柜周边的湿度仪表读数下降了近一半。一线维修工说现在巡检不用再闻刺鼻的金属锈味,扳手拧接口也不存在卡死拧不动的情况。

    另一家液晶显示器材料公司的超纯水制备站也遇到过麻烦。他们原本的硬质PVC接头因为内壁粗糙,水流带走微量聚合物微粒,导致下游光学镜片镀膜出现麻点缺陷。技术组把连接短管用PT7L替换掉之后,实测流速提升了百分之十二,管内完全没有挂壁现象。质检部门连续抽查了三十个批次的水质报告,各项指标全部达标。车间调度反馈说这条线的停机清洗周期直接从一个月延长到了四个月,省下来的纯水和药剂成本早就把管件差价补回来了。

    还有家生物制药厂的灭菌水配送分支经常在高温高压冲洗后出现密封垫圈老化碎裂的问题。工艺工程师把传统橡胶垫片改用到PT7L自带的锥管螺纹结构上,改用聚四氟乙烯生料带打底。第一次升温保压测试时压力表指针稳在设定值没有回落,保温阶段也没看到冷凝水滴漏。设备科把这批接头列入了年度标准耗材清单,后续采购直接按图纸规格批量下单,不再需要临时找供应商询价比价。

    选这款外牙直接其实就看两点:介质清单有没有避开禁忌溶剂,以及现场支架支撑是不是按规范打满了。你把这两个硬指标核对清楚,这活儿就算稳了。下次对图纸拿不准管径对应哪个螺纹型号,直接把内径和外径尺寸拍给我,我帮你三分钟内定下来。
