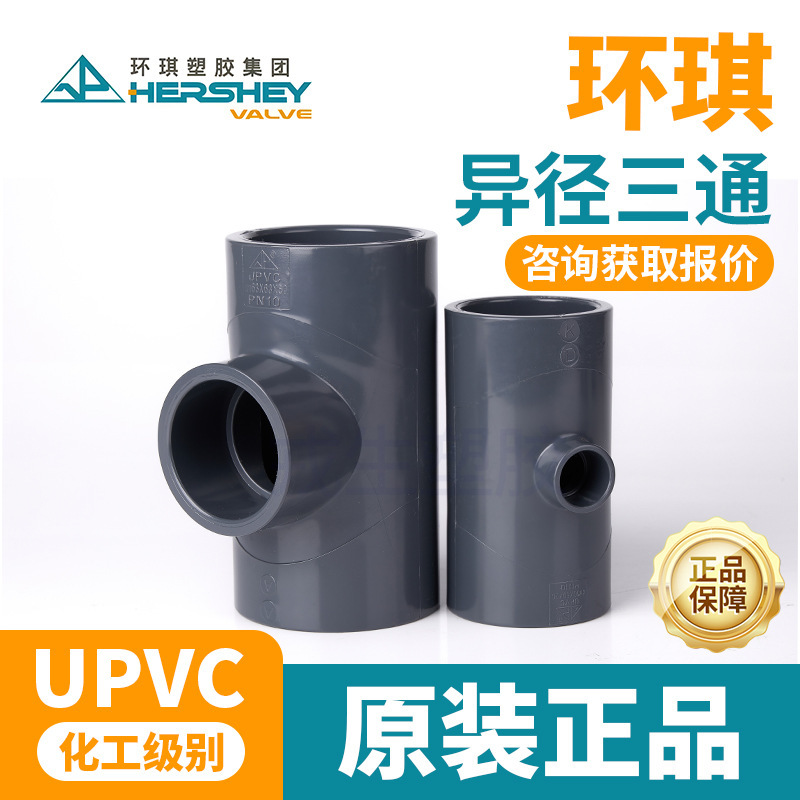

环琪变径三通给水管件 | PVC活接异径三通 DN25*32

其它产品〉管路配件〉环琪UPVC变径三通给水管内插进水接头PVC管件活接异径三通25 32

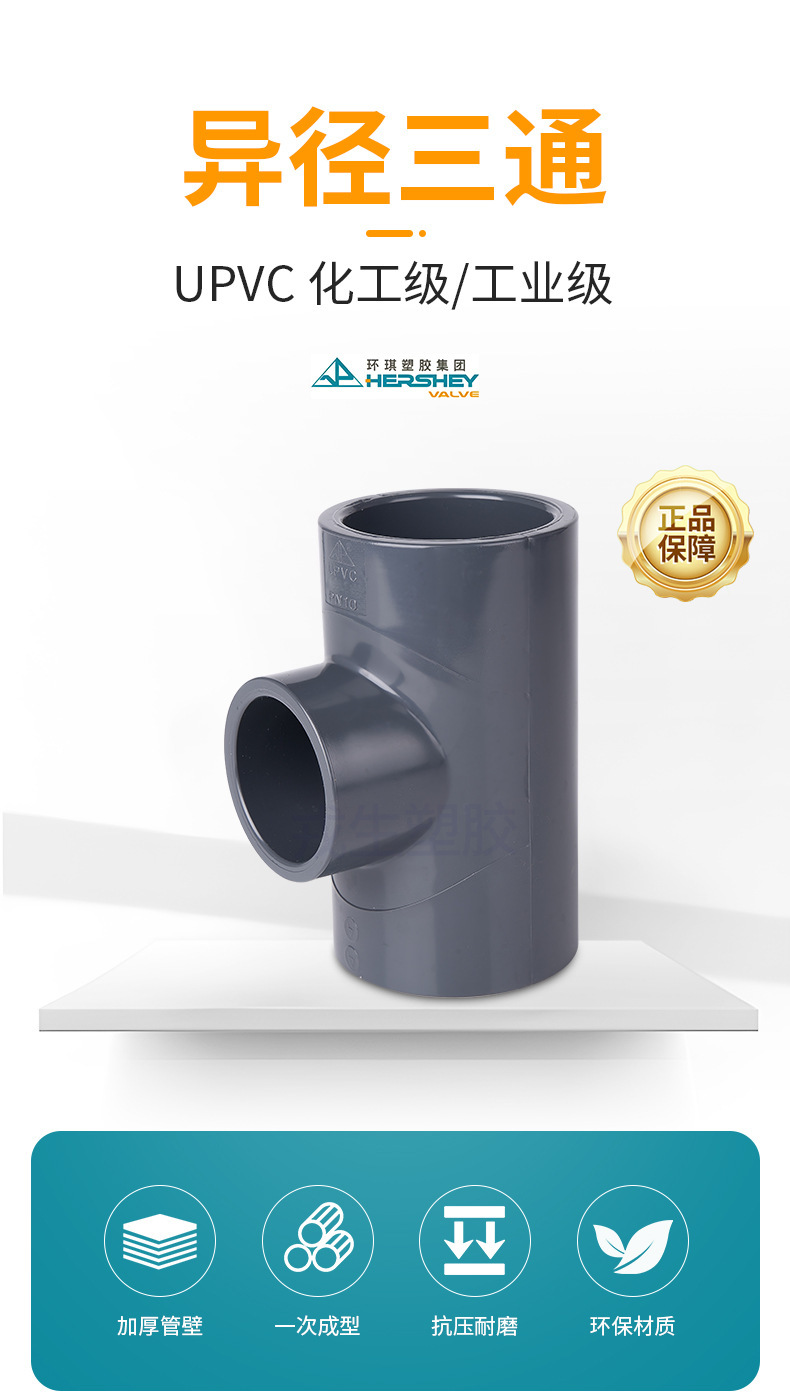

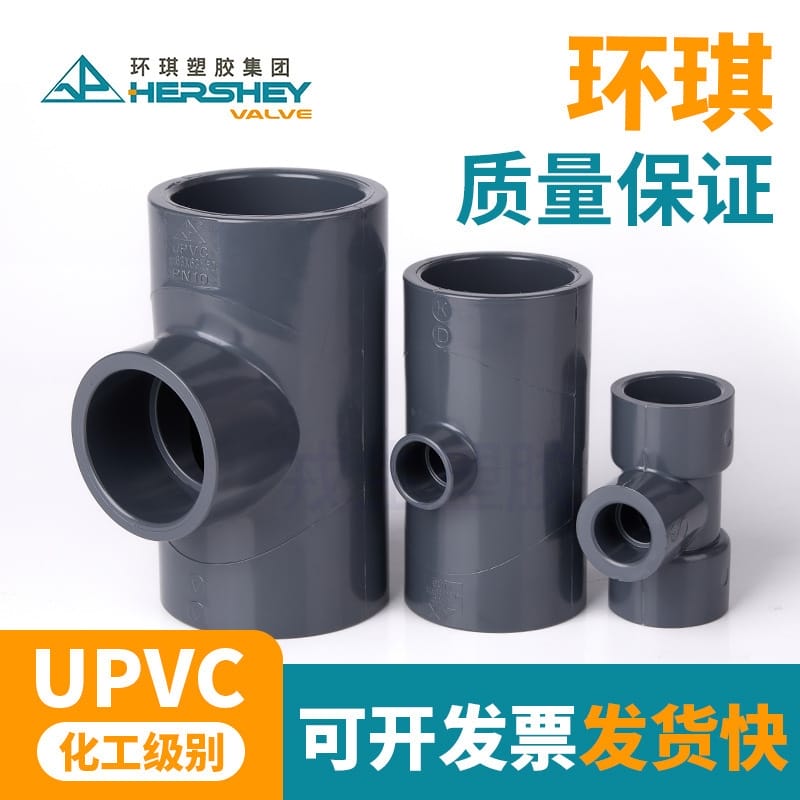

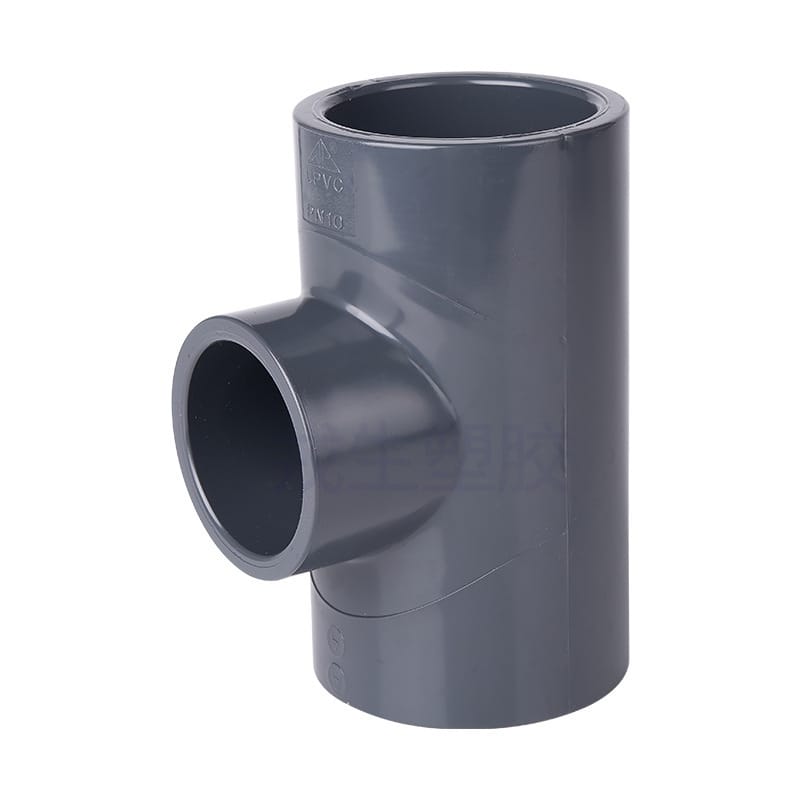

环琪UPVC变径三通给水管内插进水接头PVC管件活接异径三通25 32

价格: ￥5~20

品牌名称：: 环琪

商品编码：

规格型号：: 25 32

分类：: 管件

小分类：: 三通

+ -

加入购物车联系客服获取报价

电话：17317795937

环琪UPVC变径三通给水管内插进水接头（活接异径三通）产品技术说明

? 核心特点

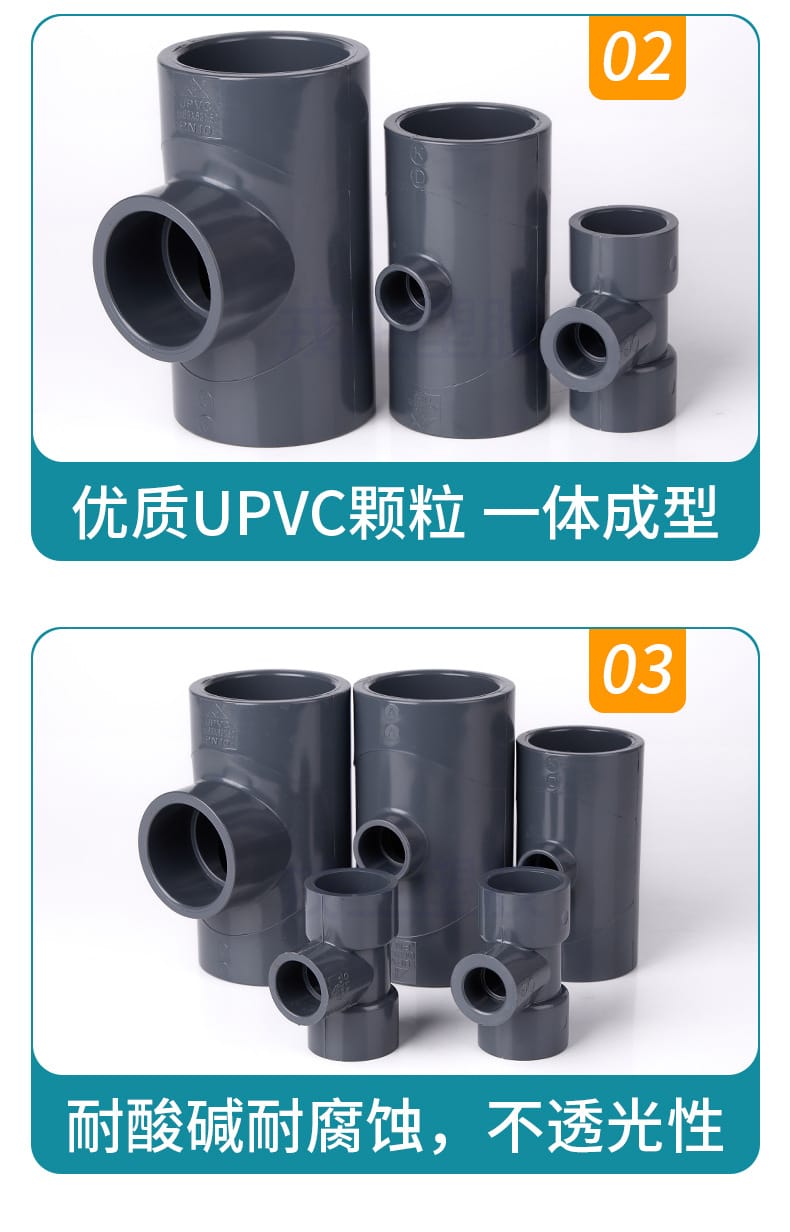

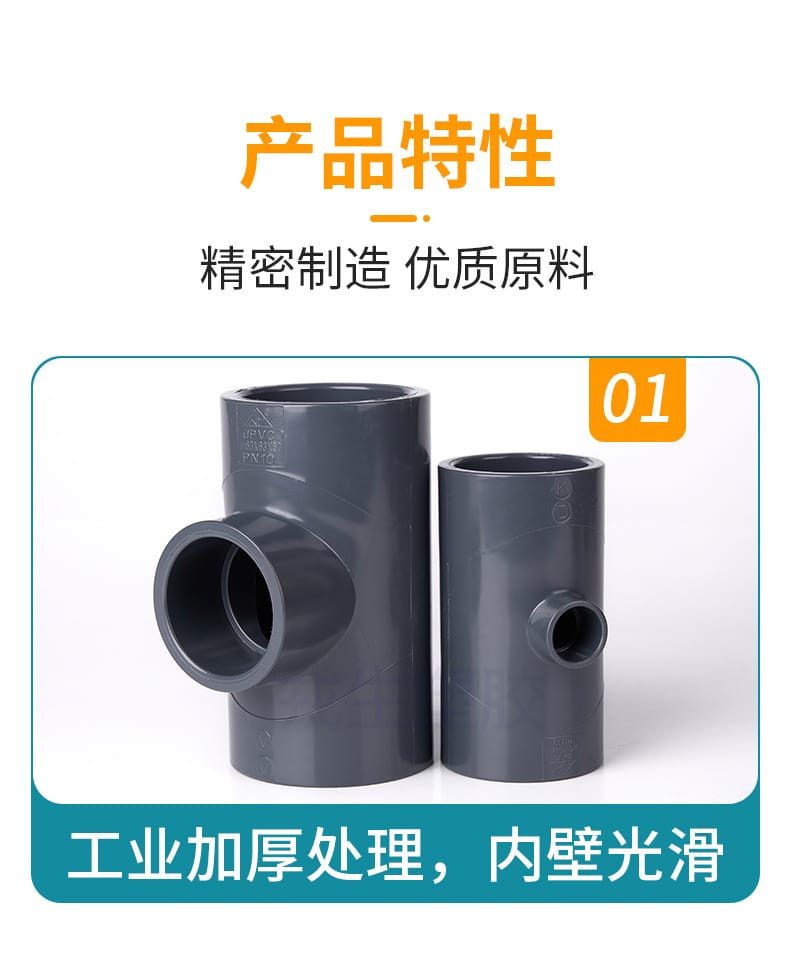

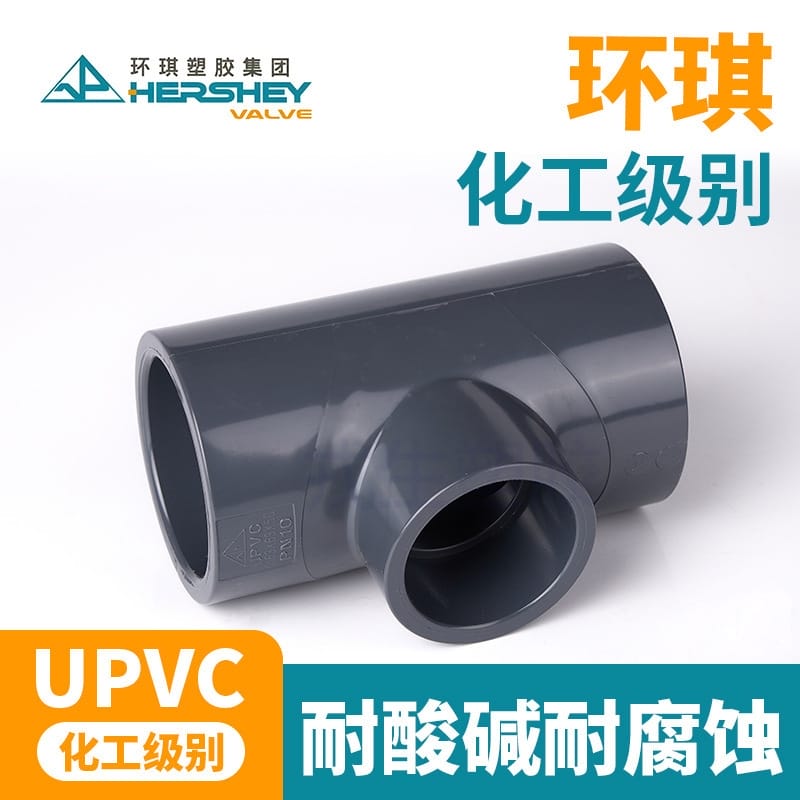

- 优质材质：采用高品质UPVC/PVC原料，具备优异的耐腐蚀性、抗老化性及化学稳定性，内壁光滑不易结垢，有效保障水质安全。
- 活接设计：配备标准活接结构，支持快速拆装与维护，无需热熔或大型工具，大幅降低后期检修成本与停机时间。
- 内插变径：专为不同管径过渡设计，采用内插式进水结构，水流导向科学，有效减少局部水阻与水锤效应，提升系统运行效率。

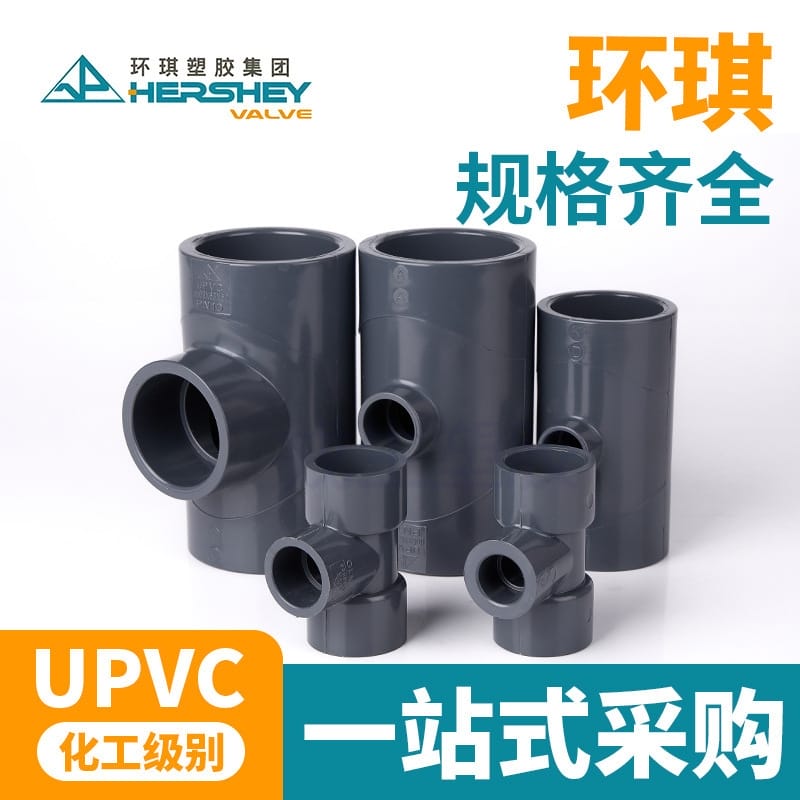

- 规格齐全：覆盖DN15至DN250全系列产品，提供数十种异径组合，满足复杂管网布局与变径分流需求。
- 轻量化高强：重量仅为金属管件的1/5，便于运输与高空/狭窄空间作业，同时保持高环刚度与承压能力。
? 技术参数
- 材质标准：UPVC（符合GB/T 10002.2 / ISO 1452 给水用硬聚氯乙烯管件标准）
- 连接方式：承插粘接（内插） + 活接螺母密封
- 压力等级：常规PN1.0 MPa / PN1.6 MPa（视具体规格与壁厚而定）
- 适用温度：0℃ ~ 45℃（冷水介质）

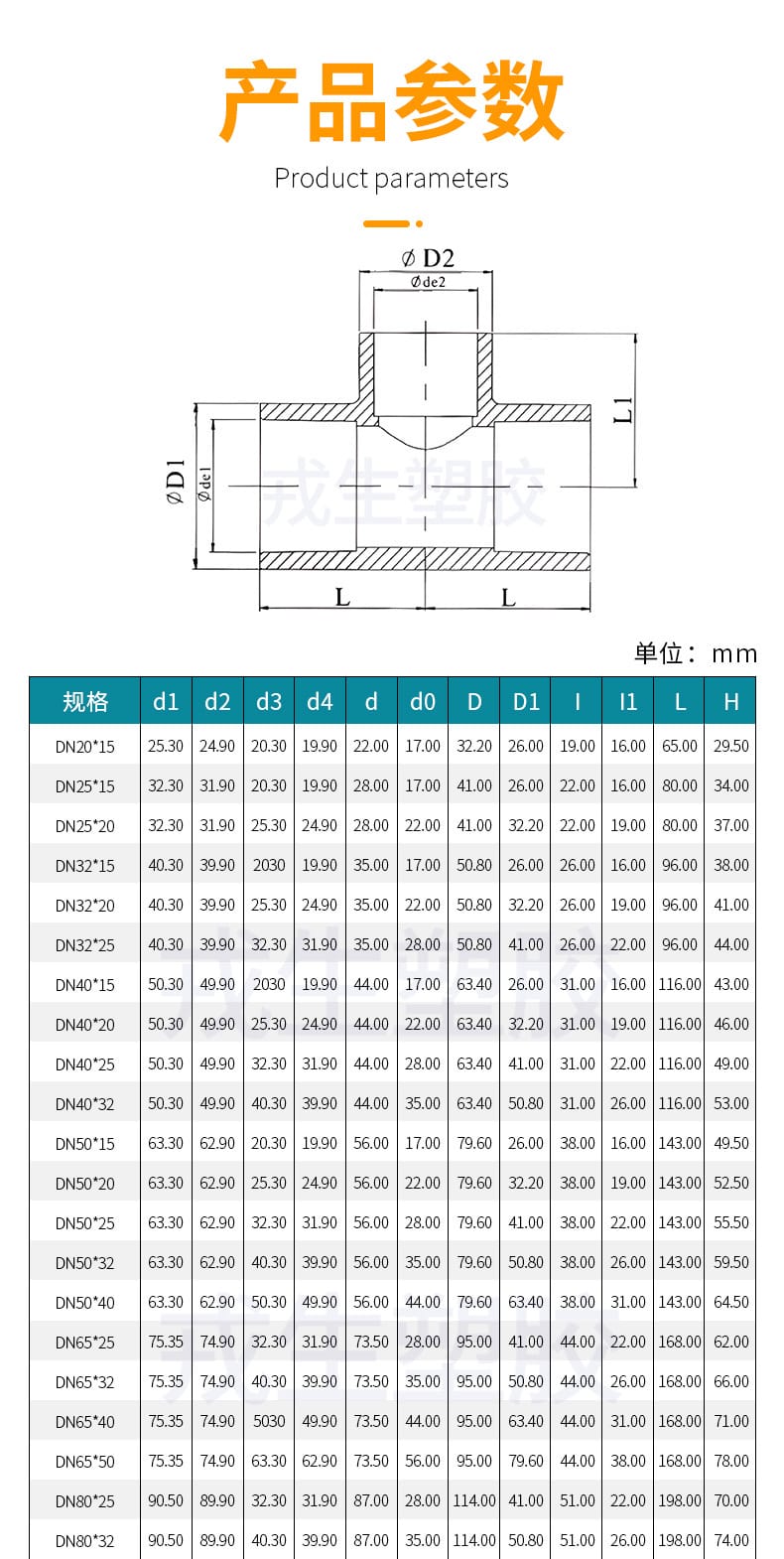

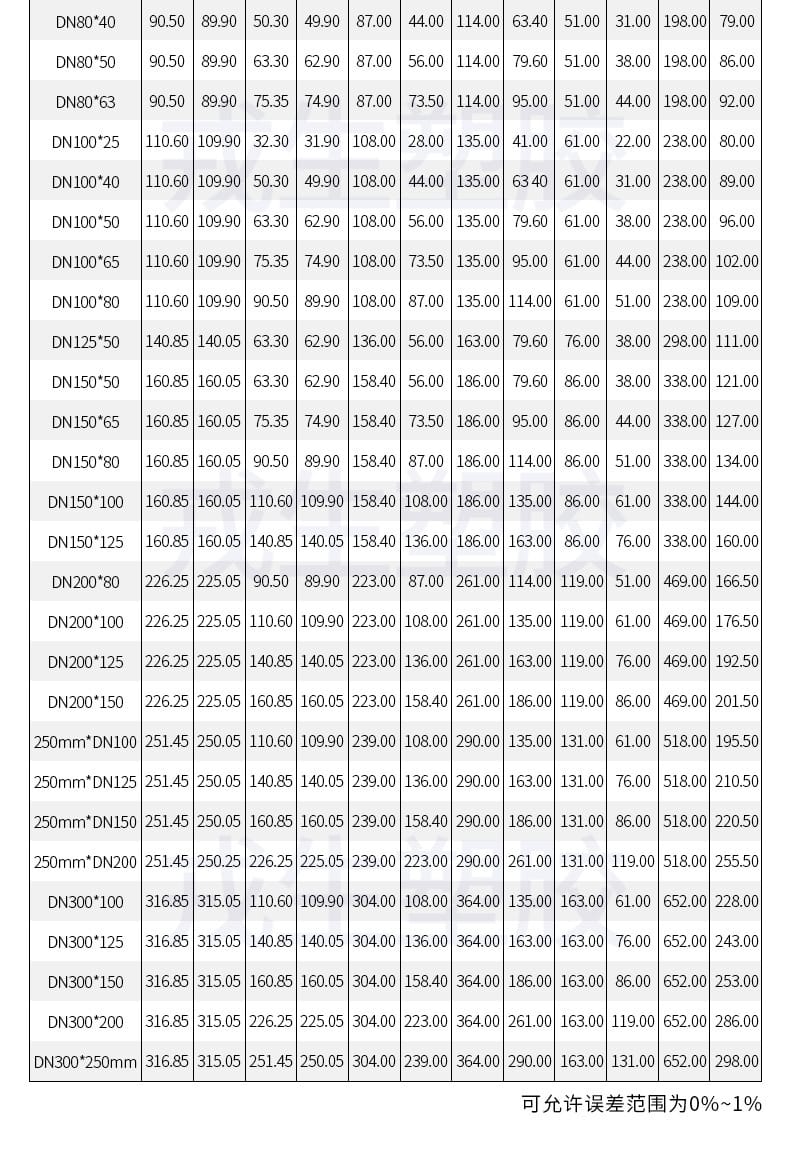

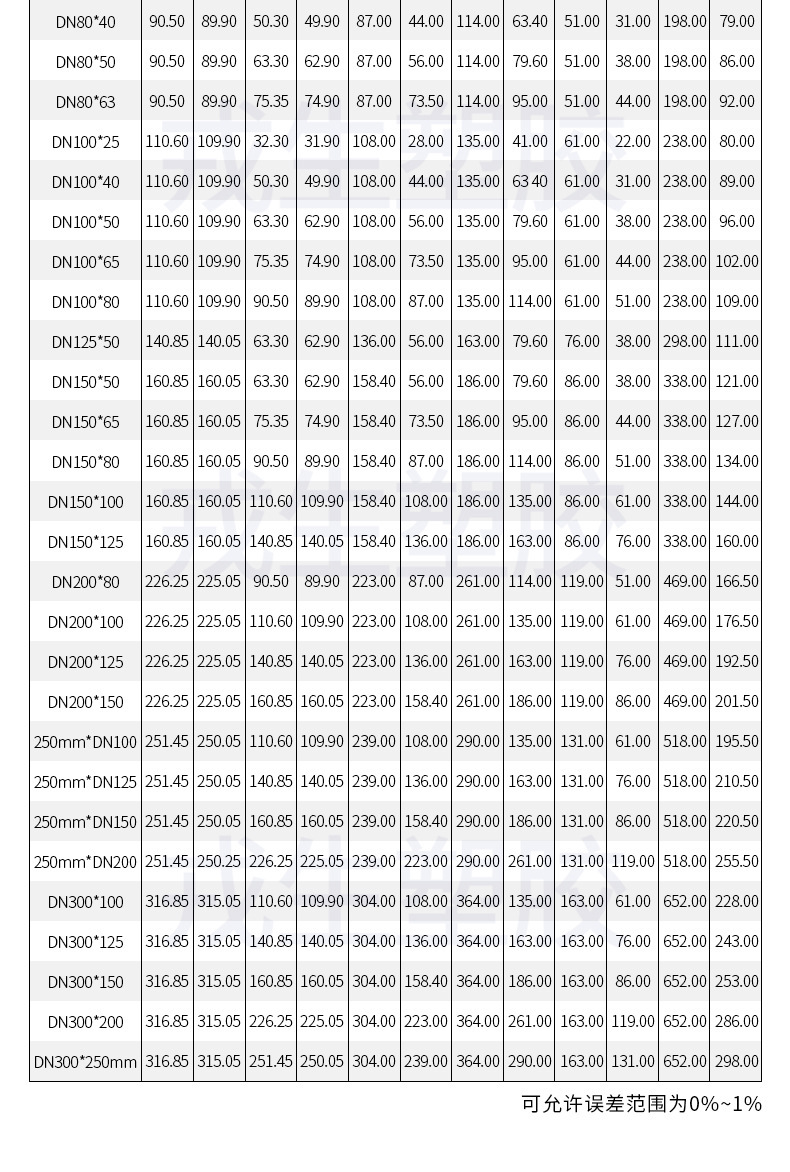

- 尺寸参数（单位：mm，核心规格示例）： | 规格 (DN×DN) | 主管外径(d1) | 支管外径(d3) | 总长(L) | 中心高(H) | 承插深度(l) | |---|---|---|---|---|---| | DN20×15 | 25.30 | 20.30 | 65.00 | 29.50 | 19.00 | | DN32×25 | 40.30 | 32.30 | 96.00 | 44.00 | 26.00 | | DN50×32 | 63.30 | 40.30 | 143.00 | 59.50 | 38.00 | | DN80×50 | 90.50 | 63.30 | 168.00 | 78.00 | 44.00 | | DN100×80 | 110.60 | 90.50 | 238.00 | 109.00 | 51.00 | | DN150×100 | 160.85 | 110.60 | 338.00 | 144.00 | 61.00 | | DN200×150 | 226.25 | 160.85 | 469.00 | 201.50 | 86.00 | | 250×200 | 251.45 | 226.25 | 518.00 | 220.50 | 119.00 | (注：完整尺寸表涵盖d1~d4、d/d0、D/D1、l/l1、L、H等12项精密公差参数，支持按工程图纸精准选型。)
? 应用行业
- 市政与建筑给排水：城市自来水输送、住宅小区冷水管网、二次供水系统。
- 工业流体输送：化工、电镀、制药、电子厂区的酸碱腐蚀性液体及纯水管道。
- 农业与环保工程：农田高效节水灌溉、污水处理厂曝气管路、海水养殖循环水系统。
- 暖通与泳池设备：中央空调冷却水循环、游泳池过滤与加药管路、景观水景工程。
? 安装条件
1. 环境要求：施工环境温度宜在5℃~40℃之间，避免雨雪、大风或极端低温作业；管道敷设应避开强紫外线直射区域，露天部分需加装防护套管或涂刷防紫外线涂料。
2. 基础支撑：安装前需确保管沟平整、无尖锐石块；大口径（≥DN65）管件必须配置专用管卡或支架，间距符合规范，防止长期自重导致接口变形。
3. 连接工艺：
  - 承插端：管材切口需平齐，去毛刺后清洁表面，均匀涂刷UPVC专用胶水，迅速插入至标线位置并旋转90°，保持固定30秒以上。
  - 活接端：检查O型密封圈是否完好无损、无扭曲，手动预紧螺母后，使用专用扳手对角均匀拧紧，严禁使用加力杆暴力锁紧。
4. 试压准备：粘接固化时间需满24小时（或按胶水说明书）方可进行水压试验，试验压力不得超过管件额定压力的1.5倍。
⚠️ 注意事项
- 介质限制：仅限用于冷水及常温化学流体，严禁输送热水、蒸汽或温度＞45℃的介质，以防材料软化变形。
- 防冲击保护：UPVC材质韧性有限，搬运与安装过程中严禁抛掷、重压或机械敲击，避免产生隐性裂纹。
- 密封件维护：活接处的橡胶密封圈属易损件，建议每1-2年或每次拆卸后检查更换，发现老化、硬化或压痕过深应立即替换。
- 热胀冷缩：长距离直线管网需预留伸缩节或U型弯补偿，避免温度变化产生的轴向应力集中作用于三通接口。
- 存储规范：产品应存放于阴凉干燥、通风良好的室内仓库，远离热源、明火及有机溶剂，堆叠高度不宜超过1.5米，防止底层管件受压变形。
- 合规选型：不同压力等级与介质工况需匹配对应壁厚与密封圈材质，安装前务必核对产品标识与工程设计要求。
