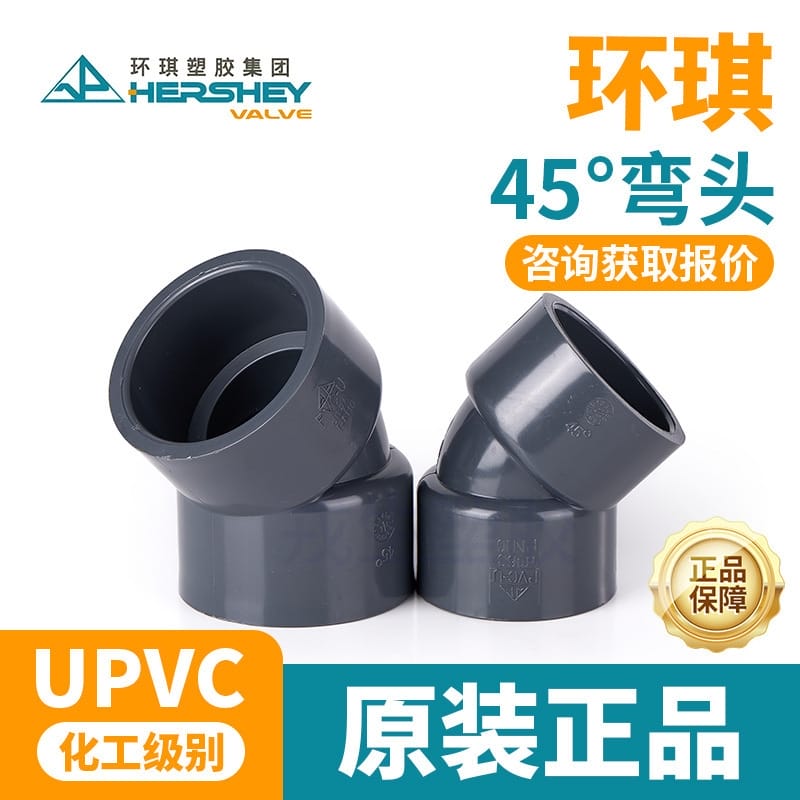

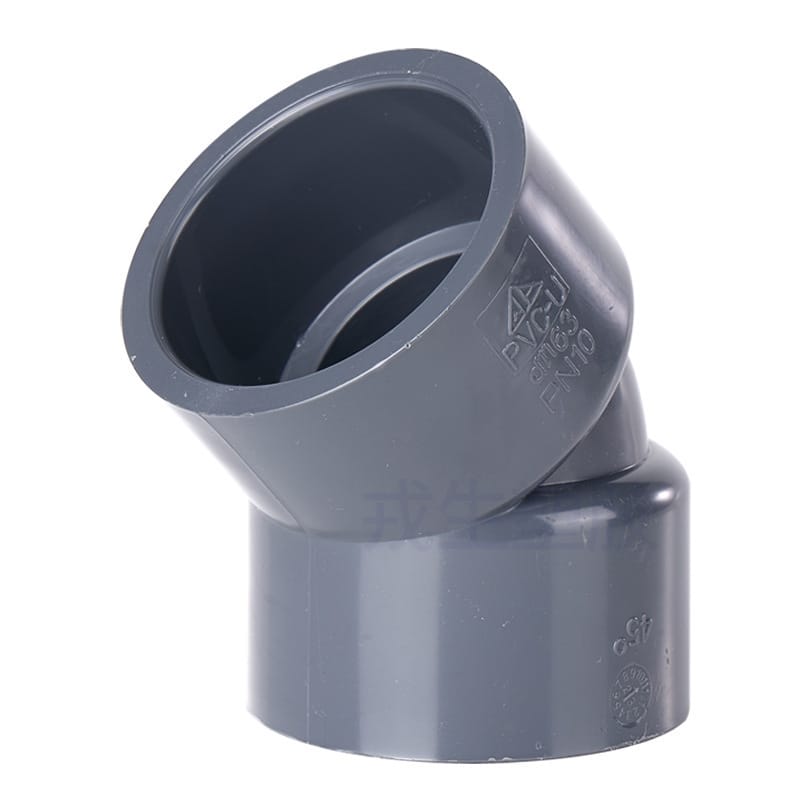

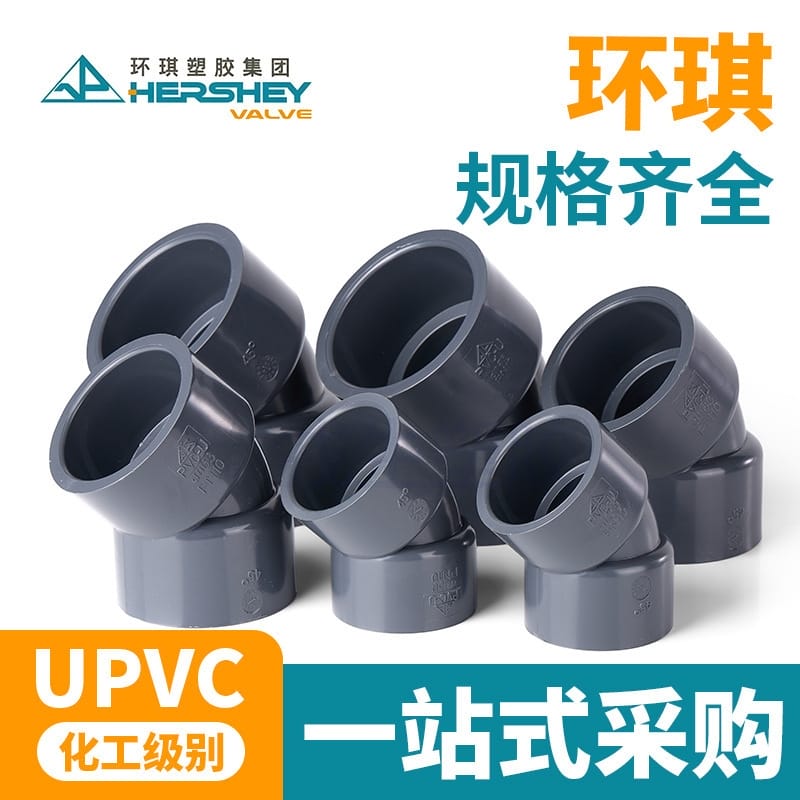

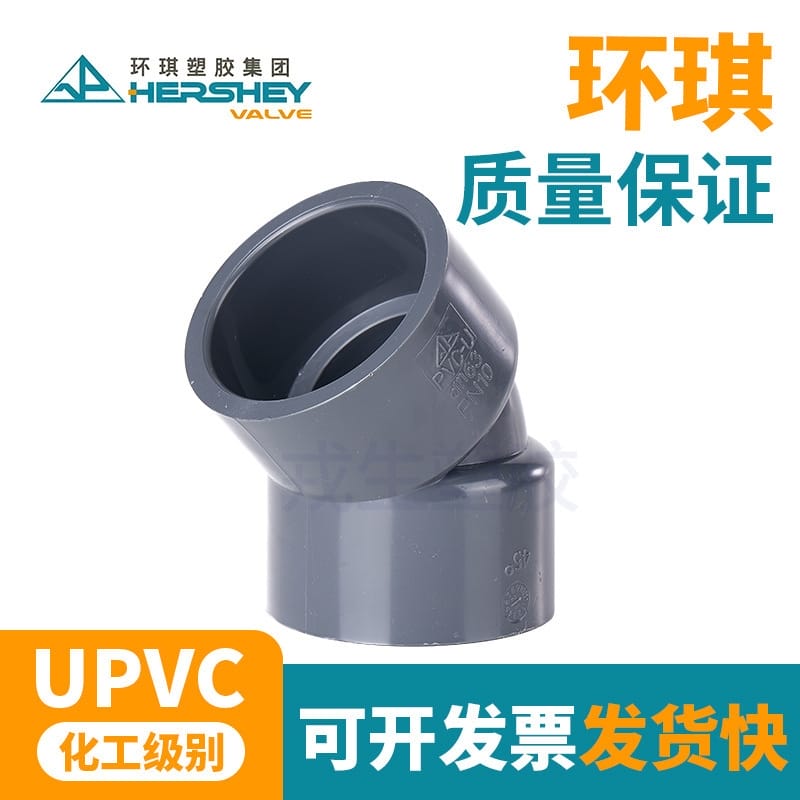

环琪45度弯头国标直弯UPVC塑料胶粘加厚给水PVC化工级耐酸碱腐蚀
价格
¥2~10
品 牌 名 称:
环琪
商 品 编 码:
规 格 型 号:
分          类:
管件
小  分  类:
弯头
  • 环琪45度弯头(UPVC化工级)技术说明

    环琪45度弯头(UPVC化工级)作为现场流体管网的转向元件,其高分子材质本身存在热胀冷缩系数偏大、溶剂粘接界面易受污染、以及耐部分有机溶剂能力受限的物理局限。我们在选型时不回避这些特性,而是通过加厚管壁、一体注塑成型和限定专用胶粘剂来建立安全边界。该系列产品覆盖DN20至DN315全段规格,连接方式统一为承插式胶粘,材质认准国标化工级UPVC。遇到高冲击或温差频繁波动的管路,得评估是否加设应力释放支架。如果介质里含有酮类或强氧化剂,UPVC基材通常撑不住,这时要换CPVC或衬氟材质。

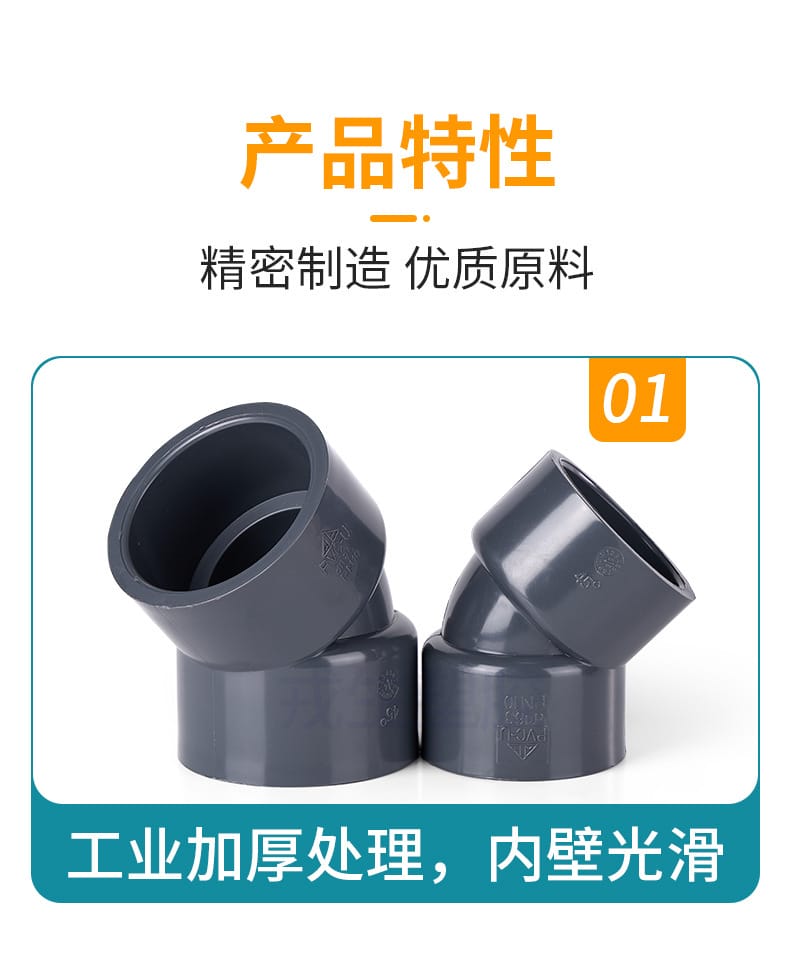

    核心特点

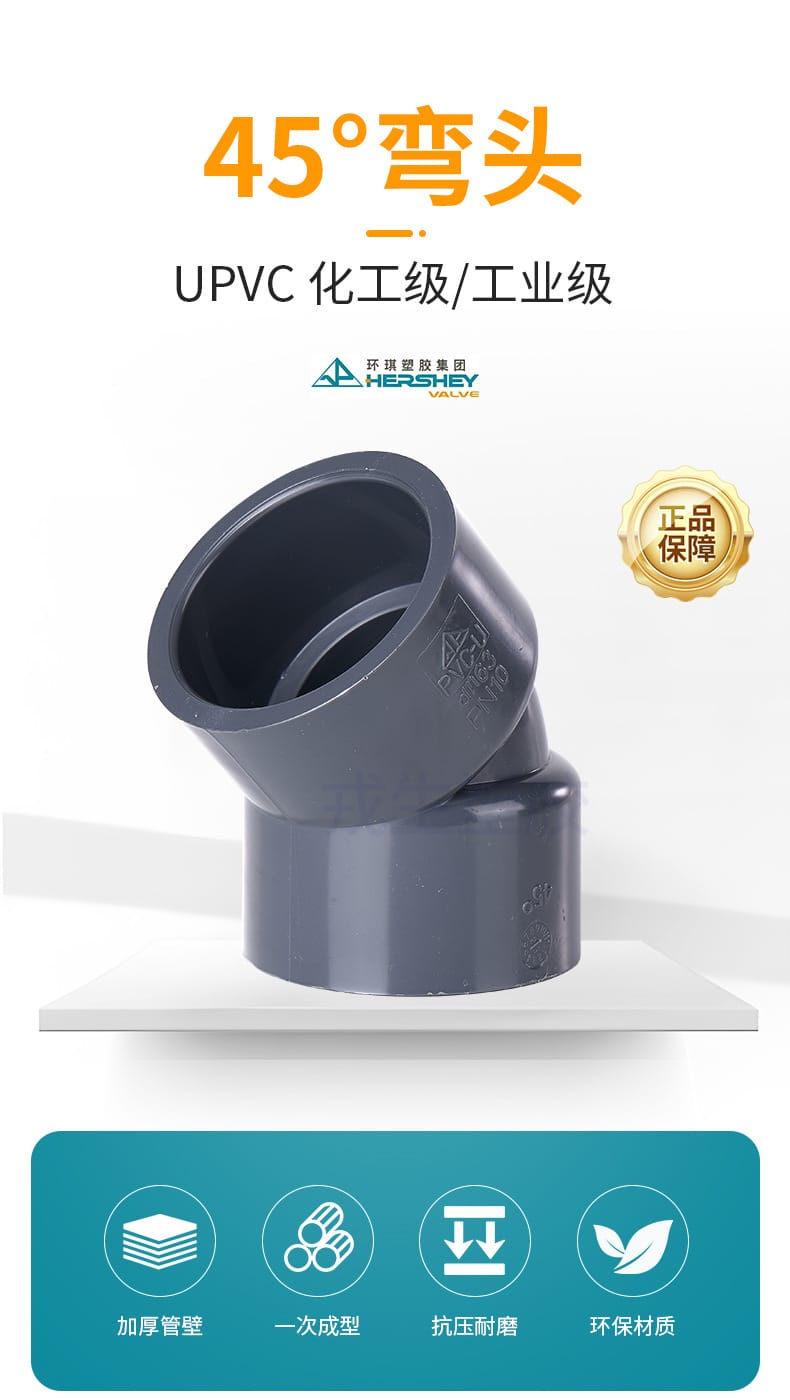

    UPVC管材在长期受压和温度交变工况下容易疲劳开裂,这是塑料管件的共性短板。环琪45度弯头通过工业级加厚处理将承压余量拉宽,管壁厚度随公称通径递增,DN20壁厚约5mm,DN300可达68mm,结构刚度足以抵消常规水锤冲击。一次注塑成型工艺杜绝了拼接缝隙,介质不会从微观缺陷处发生渗漏。内壁按镜面级标准抛光,流阻系数控制在较低区间,输送含悬浮颗粒的液体时不易挂垢。管道具备不透光特性,紫外线穿透率为零,有效阻断藻类滋生途径。这个参数别小看,介质纯净度往往卡在这里。实际运行中,如果管路走向复杂,弯头处的动载荷会成倍增加,必须按规范独立支撑,不能把弯头当受力支点。

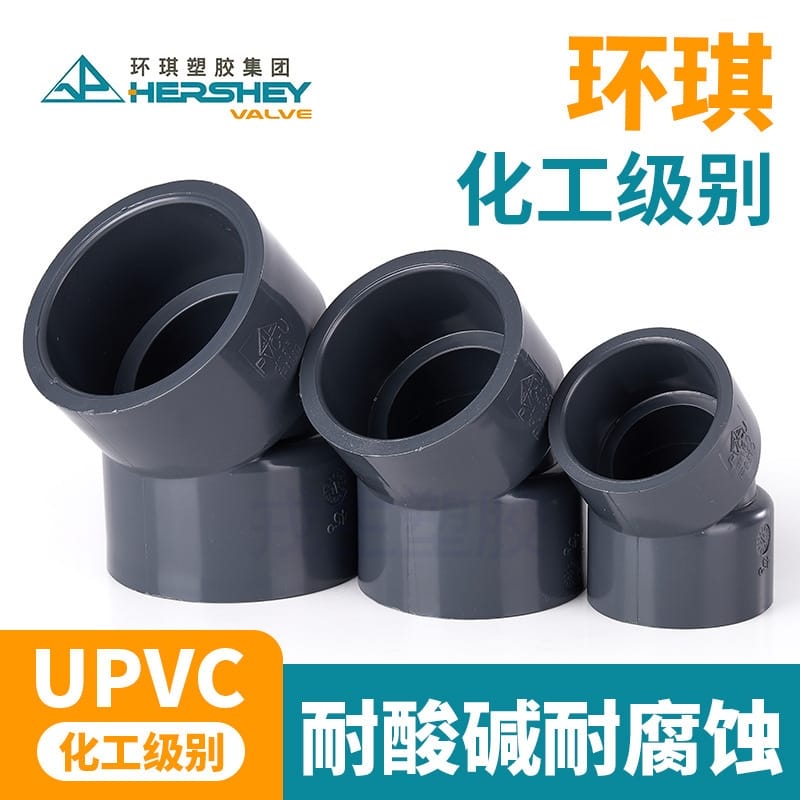

    • 采用高标准UPVC化工级原料,环保无毒且耐酸碱性能突出。
    • 管壁经工业级加厚处理,显著提升抗压能力与水锤抵抗率。

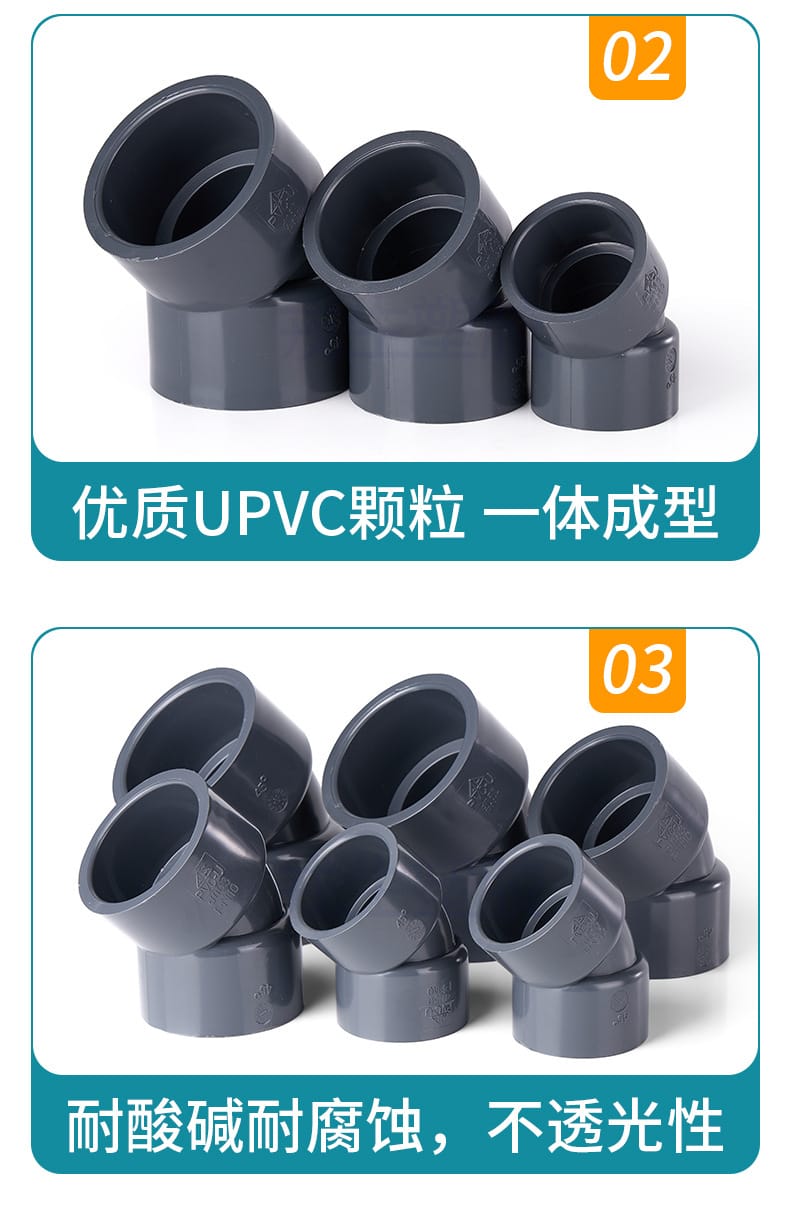

    • 一次注塑成型杜绝拼接缝隙,结构致密消除渗漏隐患。
    • 内壁镜面级处理降低流体阻力,防止介质结垢与沉积。

    技术参数

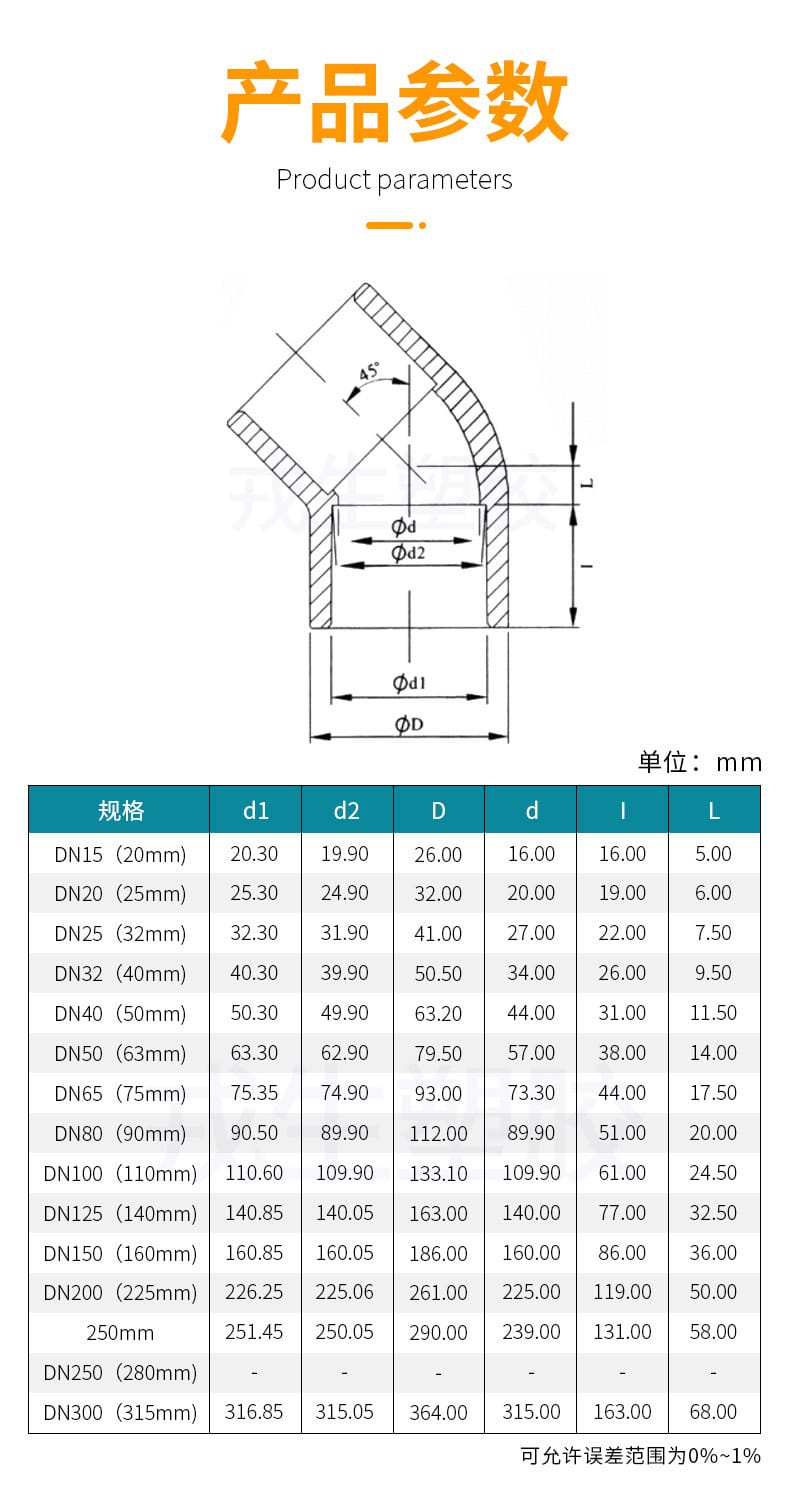

    技术参数按公称通径分段标定,基础连接形式统一为承插式胶粘,材质执行UPVC化工级标准。工作温度限值设定在0℃~60℃之间,超出该区间材质会发生玻璃化转变或软化。系统压力需严格对照国家标准压力等级表取值,不同规格对应的最大允许工作压力存在差异。选型时直接核对DN尺寸与对应的外径D、承口内径d及长度L即可匹配。遇到非标压力或高温工况,不要强行套用通用等级,得重新核算安全系数。

    规格(DN/外径mm)承口内径d(mm)外径D(mm)弯头长度L(mm)适用连接方式材质标准温度限值(℃)
    DN20 (25)20.0032.0019.00承插式胶粘UPVC化工级0~60
    DN50 (63)57.0079.5038.00承插式胶粘UPVC化工级0~60
    DN100 (110)109.90133.1061.00承插式胶粘UPVC化工级0~60
    DN200 (225)225.00261.00119.00承插式胶粘UPVC化工级0~60
    DN300 (315)315.00364.00163.00承插式胶粘UPVC化工级0~60

    表格仅列出典型跨度规格,全段DN20至DN315均遵循上述参数逻辑。DN≤50mm小口径侧重轻载快装,DN≥100mm大口径侧重主干网稳压。实际项目导入时,请以厂家提供的完整尺寸明细表为准进行配管计算。

    应用行业

    电子制造领域的半导体晶圆清洗和集成电路超纯水输送管线,对杂质溶出率和微生物控制要求极高。UPVC化工级原料本身环保无毒,配合遮光防藻特性,能稳定维持介质电导率指标。医药生物行业的药剂配制和透析用水循环系统,依赖无污染的流体通道。该产品内壁光滑且无金属离子析出,符合医用无菌水管道的基础材质要求。化工合成板块的重度反应釜冷却循环和强酸强碱药剂输送管网,腐蚀性极强。UPVC对多数无机酸碱盐表现稳定,但接触浓度较高的芳香烃或部分氯化溶剂时,耐蚀曲线会断崖式下跌。高端制造与环保工程中的电镀去离子水系统和印染废水处理管网,流体成分波动大。这个要看工况,如果废水COD值偏高且伴随大量表面活性剂,建议缩短巡检周期或更换更高等级的防腐管材。

    • 电子制造用于晶圆清洗液与超纯水管路定向引流。
    • 医药生物用于药剂配制系统与透析用水循环管网。
    • 化工合成用于反应釜冷却回路与稀酸碱药剂输送。
    • 环保工程用于电镀去离子水系统与印染废水导向。

    安装条件

    安装环境直接影响溶剂型胶粘剂的挥发速率与界面结合强度。施工环境温度必须控制在5℃~40℃,相对湿度超过80%会延缓固化过程。雨雪大风天气严禁作业,水汽混入胶层会导致永久性虚粘。基面预处理是决定密封成败的关键节点,承插口外壁与管件内壁需用专用清洁剂彻底脱脂除尘。清洁后的表面保持绝对干燥才能涂胶,湿态涂胶等于白做。管道系统布设时需按国标设置固定支架与滑动支架,弯头底部应增设独立承重托架。专用胶粘剂必须配套使用符合GB/T 10002.2标准的UPVC溶剂型胶水,严禁与PVC-C或PPR胶水混用,不同树脂体系的相容性极差,混用必漏。

    1. 测量管端外径与管件承口内径,确认公差配合无误。
    2. 使用无纺布蘸取专用清洁剂擦拭承插内外壁油污。
    3. 检查环境温湿度达标,确认表面完全干燥无水分。
    4. 均匀涂刷溶剂型胶粘剂,迅速插入并旋转四分之一圈。

    支撑间距需根据管径大小重新校核,大管径弯头两侧五倍管径范围内必须布置刚性支吊架。热胀冷缩应力无法通过柔性连接吸收时,只能依靠刚性固定化解。接口处溢出的胶液需在半干状态及时刮除,固化后难以打磨平整。

    注意事项

    胶粘连接完成后不能立即通水试压,必须静置等待化学溶剂完全挥发并与母材融合。DN≤50mm管道静置时间不得少于24小时,DN>50mm或高压系统需延长至48小时以上。确认完全固化后方可进行水压试验,加压过程需缓慢升压避免瞬时冲击力过大。UPVC材质的热稳定性有限,严禁输送高温蒸汽、热油或超设计压力介质。虽然具备广谱耐酸碱能力,但特殊有机溶剂和强氧化剂会溶解或脆化管材,投料前务必核对MSDS数据。胶粘剂属于易燃挥发性化学品,操作现场通风必须达标,现场严禁明火。施工人员佩戴防护手套、护目镜和防毒口罩是底线要求。系统投运后建立定期巡检机制,重点核查承插接口密封性、管壁色泽变化及应力变形情况。

    • 常温固化时间低于下限会导致界面结合强度不足。
    • 高温介质输送会引发管体软化甚至爆管事故。
    • 强溶剂接触会造成管壁泛白脆化丧失承载力。
    • 接口渗漏或异常振动需立即停机泄压并更换。

    发现渗漏、泛白脆化或异常振动,立即停机泄压并拆卸更换,不要尝试二次涂抹胶水掩盖。运维记录需详细标注每次加压测试的压力值与保压时长,数据断层意味着潜在泄漏风险。备件储备应包含同规格弯头及原厂配套胶粘剂,停产待修会拉长非计划停机时间。

    选型建议

    选型第一步核对公称通径与现场管道外径是否匹配。环琪45度弯头提供DN20至DN315的标准规格,接口尺寸严格按GB/T 10002.1执行。如果现场用的是非标管或薄壁管,承插深度不够,胶粘面积不足,得改用法兰转换或热熔对接方案。第二步确认介质温度与工作压力。温度在0℃~60℃范围内可直接选用标准型,若接近60℃上限或存在间歇性骤冷骤热,需降级使用或加装伸缩节。压力等级按国标压力曲线选取,小口径低压系统选普通系列即可,大口径高压主干线建议核对SDR系列壁厚。第三步评估介质化学性质。输送常规水、稀释酸碱盐溶液直接入库,介质含丙酮、甲苯、二氯甲烷等强溶剂,或次氯酸钠浓度超标,UPVC材质不适用,需切换CPVC、PVDF或不锈钢衬氟型号。最后落实安装空间与支架布局。

    • DN20至DN50规格适用于实验室支线与仪表取样管。
    • DN80至DN150规格适用于车间主管道与设备冷却回路。
    • DN200至DN300规格适用于厂级水网主干与排放总管。
    • 耐特殊溶剂工况需放弃本系列并提报介质成分清单。

    参数对齐后直接填报DN数值与介质清单,我们按库存规格给出交货期。现场交底时务必强调胶粘剂的安全存放距离与废弃抹布的集中回收,合规处置是连续运行的前提。遇到图纸标注压力等级与实际供货批次不符的情况,以实物铭牌标注的耐压值为最终验收依据。
