保定雷弗BT100S/BT300S/BT600S基本调速型蠕动泵技术规格与应用指南
产品概述

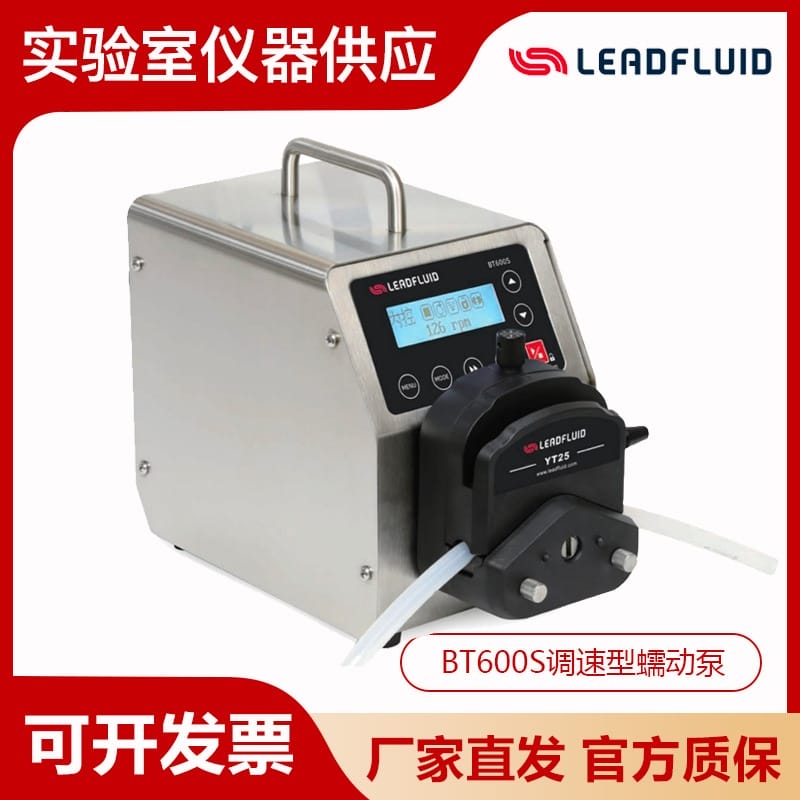

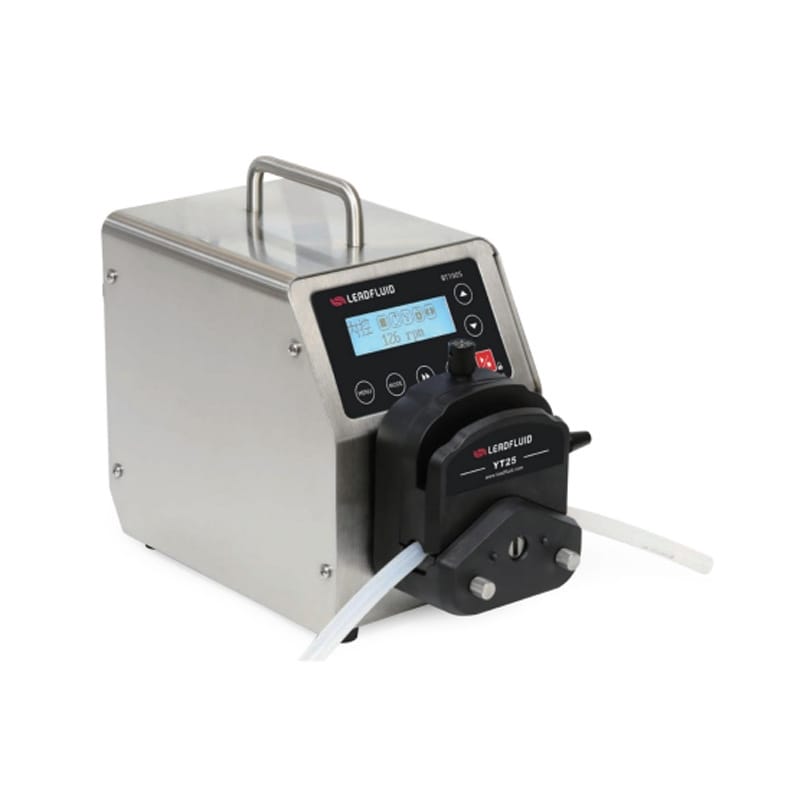

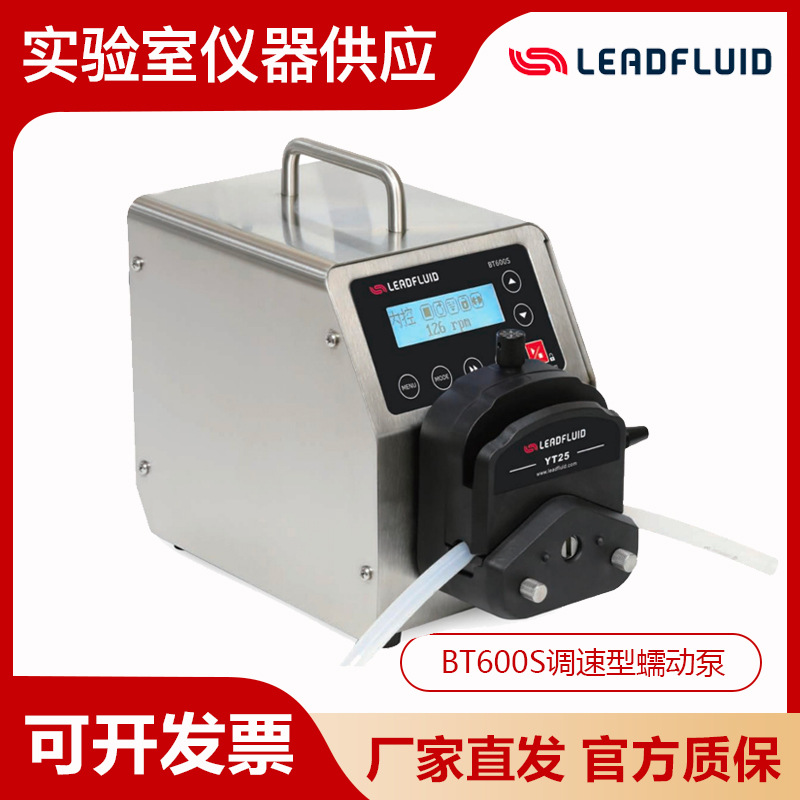

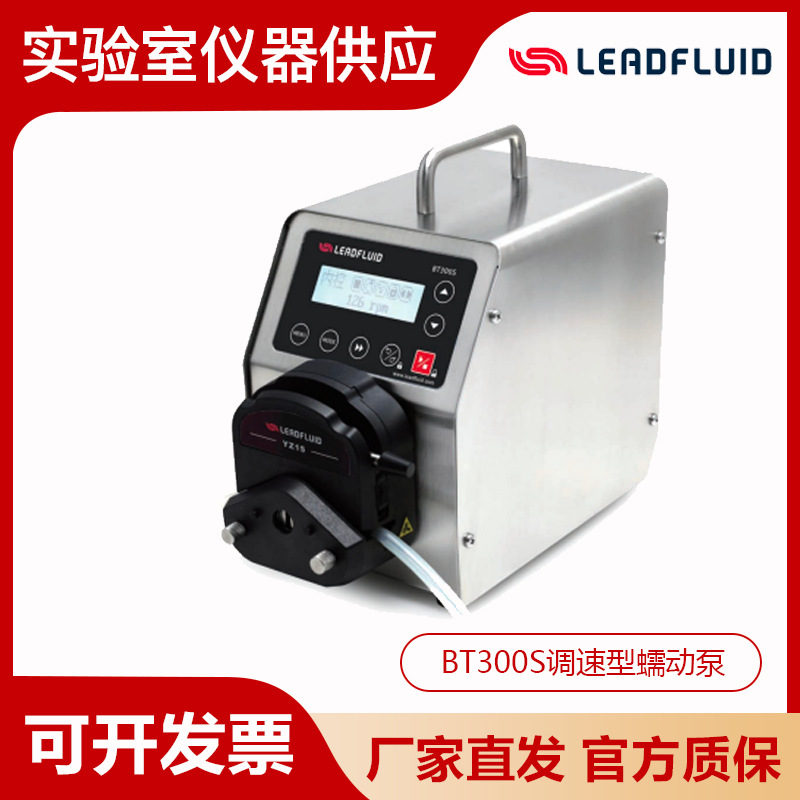

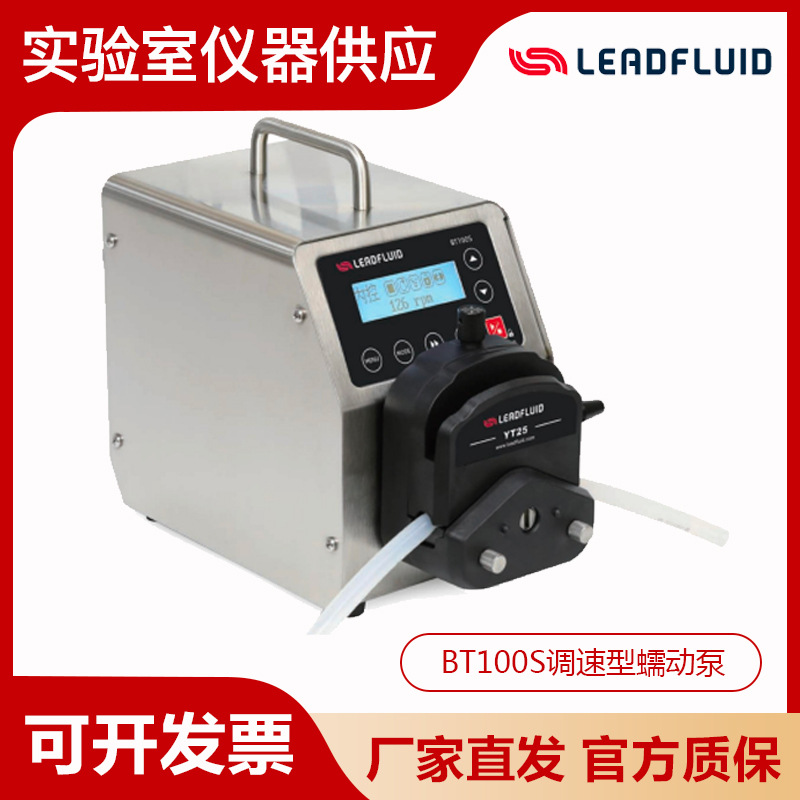

保定雷弗BT100S/BT300S/BT600S系列基本调速型蠕动泵，专为高精度液体传输与恒流控制设计。该系列采用智能调速驱动技术，具备宽流量覆盖、高精度转速控制、丰富的外控通讯接口及灵活的泵头适配能力，可无缝对接实验室研发与工业自动化流体控制系统。
核心特点
- 精准恒流传输：转速精度误差＜±0.2%，支持0.1rpm高分辨率微调，确保流体输出平稳、重复性高。
- 智能编程控制：内置定时运行、间隔运行与循环计数功能（0~999次/无限循环），满足复杂工艺节拍需求。
- 全兼容外控接口：支持无源触点与5~24V电平信号启停/正反转；兼容0~5V/0~10V/4~20mA模拟量调速；标配RS485通讯（Modbus协议），便于PLC或上位机集成。
- 模块化泵头适配：兼容YZ15/YZ15T、YT25等主流泵头，支持单/双通道自由切换，覆盖0.005~1750ml/min超宽流量段。
- 紧凑可靠设计：IP31防护等级，体积小巧（261×150×237mm），重量仅4.3kg，散热优良，适合台面安装与移动部署。

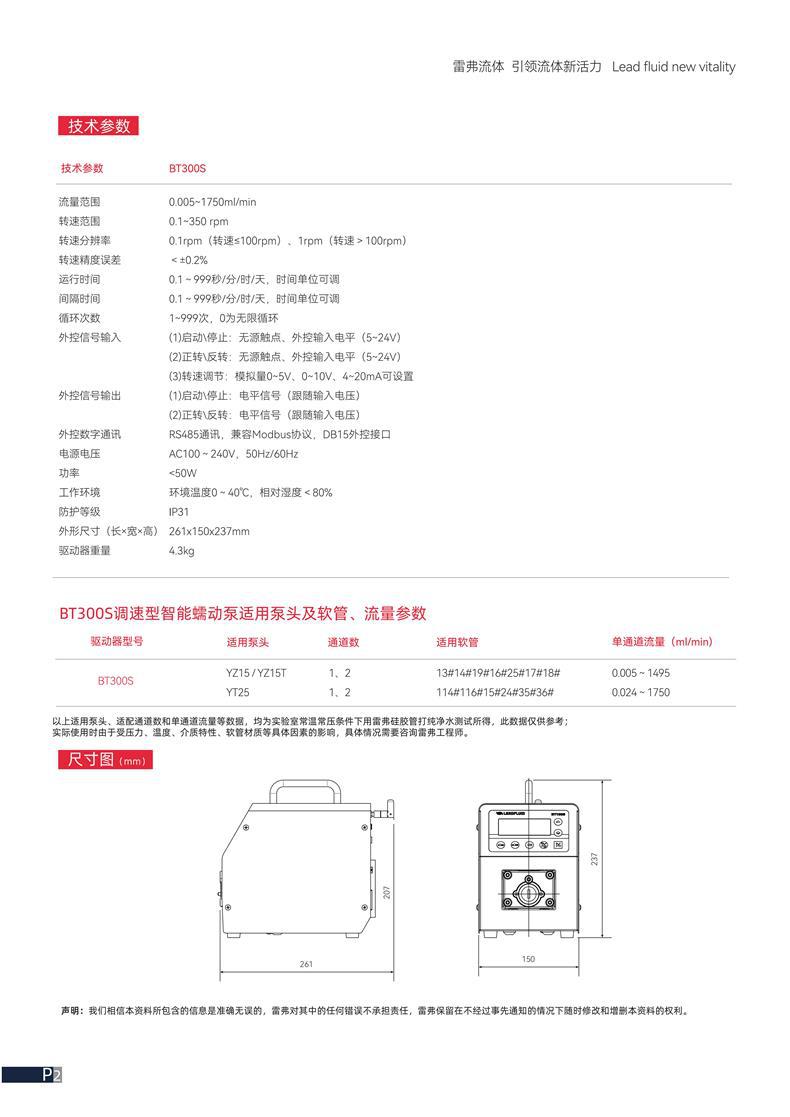

技术参数
| 参数项 |
规格指标 |
| 流量范围 |
0.005 ~ 1750 ml/min |
| 转速范围 |
0.1 ~ 350 rpm |
| 转速分辨率 |
≤100rpm时为0.1rpm；＞100rpm时为1rpm |
| 转速精度误差 |
＜±0.2% |
| 运行/间隔时间 |
0.1 ~ 999秒/分/时/天（单位可调） |
| 循环次数 |
1 ~ 999次（0表示无限循环） |
| 外控信号输入 |
启停/正反转：无源触点或5~24V电平；调速：0~5V/0~10V/4~20mA（可设置） |
| 外控信号输出 |
启停/正反转：电平信号（跟随输入电压） |
| 数字通讯 |
RS485接口，兼容Modbus协议，DB15外控端子 |
| 电源规格 |
AC 100~240V，50Hz/60Hz |
| 额定功率 |
＜50W |
| 工作环境 |
温度0~40℃，相对湿度＜80%（无凝露） |
| 防护等级 |
IP31 |
| 外形尺寸 |
261 × 150 × 237 mm（长×宽×高） |
| 驱动器重量 |
4.3 kg |
适用泵头与软管流量配置
| 驱动器型号 |
适用泵头 |
通道数 |
适用软管型号 |
单通道流量范围 (ml/min) |
| BT300S |
YZ15 / YZ15T |
1、2 |
13#、14#、19#、16#、25#、17#、18# |
0.005 ~ 1495 |
| BT300S |
YT25 |
1、2 |
114#、116#、15#、24#、35#、36# |
0.024 ~ 1750 |
注：以上流量数据基于实验室常温常压条件下，使用雷弗原装硅胶管输送纯净水测试得出，仅供参考。
应用行业
- 生物制药与实验室：细胞培养液添加、试剂定量分装、色谱仪进样、发酵罐补料与无菌灌装。
- 化工与环保水处理：精确加药、絮凝剂/酸碱投加、腐蚀性或高粘度介质安全传输。
- 食品与饮料加工：香精香料定量添加、调味品分配、CIP清洗液循环。
- 自动化装备集成：配套机器人末端流体控制、智能产线定量注液、半导体清洗设备供液。
安装条件
- 环境要求：安装于室内干燥、通风良好处，环境温度严格控制在0~40℃，相对湿度＜80%，避免阳光直射、强电磁干扰及腐蚀性气体。
- 电源与接地：需配备AC 100~240V/50-60Hz稳定电源，建议独立回路供电；设备外壳必须可靠接地，以保障通讯稳定与操作安全。
- 空间与承重：设备四周预留≥10cm散热与维护空间；安装台面需平整坚固，承重能力≥10kg，远离高频振动源。
- 管路布局：软管走向应保持平顺，避免锐角折弯或过度拉伸；进出口管路需使用管夹固定，防止运行时管路抖动或脱落。
注意事项
- 工况流量校准：实际输出流量受系统背压、介质粘度/温度、软管材质及老化程度影响显著。正式投用前务必在实际工况下进行流量标定，必要时联系雷弗技术工程师获取选型支持。
- 软管定期维护：蠕动泵软管为周期性易损件，需建立检查台账，发现磨损、硬化、溶胀或变形应立即更换，以防泄漏或精度衰减。
- 严禁干转与堵转：禁止在无液体或出口阀门完全关闭状态下长时间运行，以免滚轮过度挤压导致软管破裂或电机过载。
- 介质兼容性验证：输送特殊化学试剂前，必须确认介质与所选软管材质的化学兼容性，避免发生溶解、渗透或交叉污染。
- 外控接线规范：进行RS485、模拟量或电平信号接线时，请严格参照端子定义图操作；接线前务必断电，避免短路或信号串扰。
- 清洁与防护：IP31防护等级仅防大于1mm固体异物及防垂直滴水，不适用于潮湿、多尘或户外环境。清洁外壳请使用微湿软布，严禁使用有机溶剂或直接泼水冲洗。
