维萨拉美控露点仪 DMT143L 探头产品手册
一、产品概述
维萨拉美控露点仪 DMT143L 是一款专为锂电车间洁净车间及压缩空气管道设计的高精度露点变送器，采用维萨拉 DRYCAP 技术，提供环境监测成套解决方案，可轻松替换进口品牌。
二、核心特点
| 特点 |
说明 |

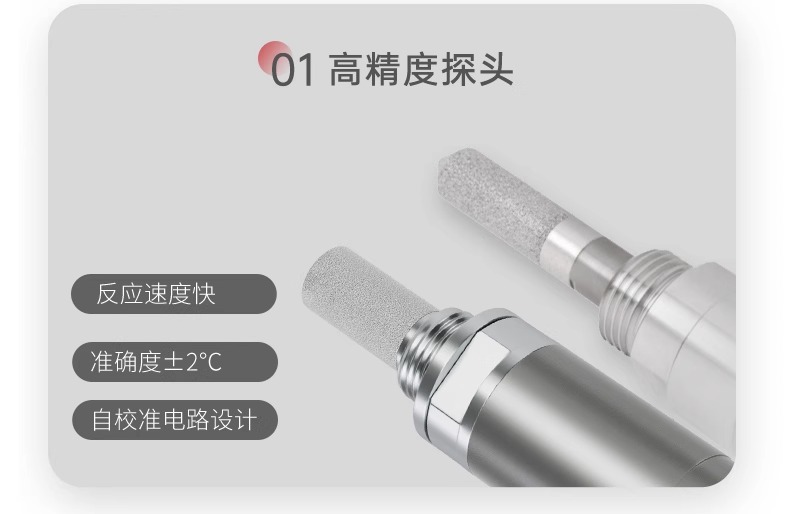

| 高精度测量 |
准确度 ±2℃，反应速度快，自校准电路设计 |

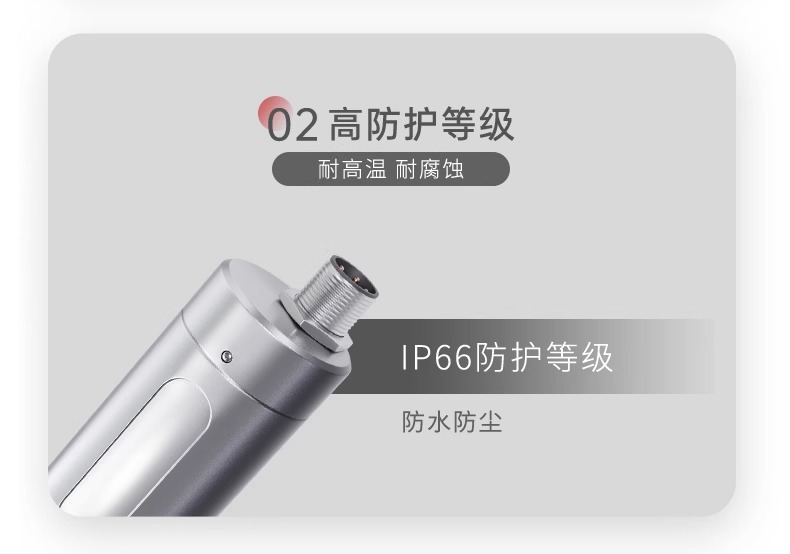

| 高防护等级 |
IP66 防护等级，防水防尘，耐高温耐腐蚀 |

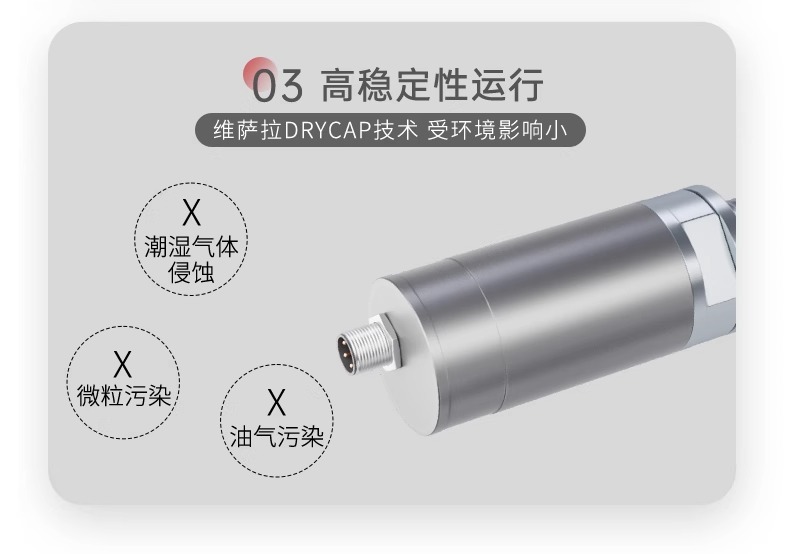

| 高稳定性运行 |
维萨拉 DRYCAP 技术，受环境影响小，抗潮湿气体、微粒污染、油气侵蚀 |
| 灵活输出 |
RS485 / 4-20mA 输出方式可选 |
| 多参数监测 |

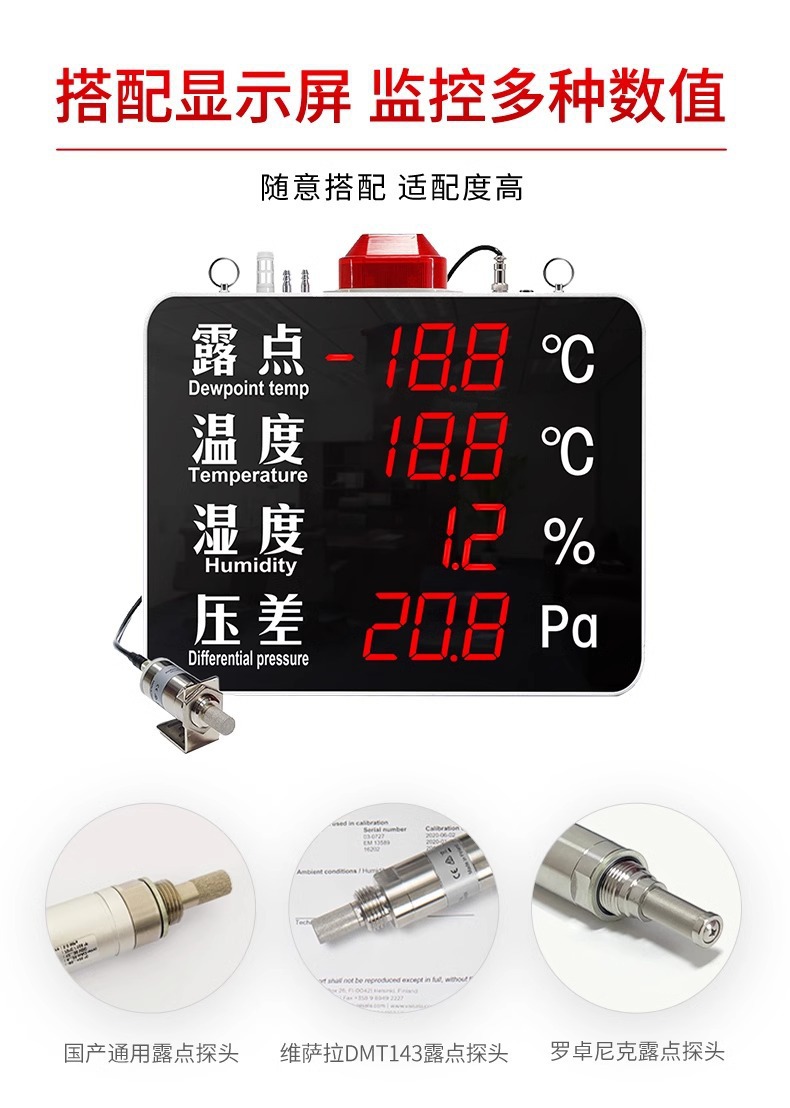

可搭配显示屏实时监控露点、温度、湿度、压差、含水量等数值 |
| 进口芯片 |
采用新一代高精度传感器 SHT41，算法强大，测量精度更准确 |
三、技术参数

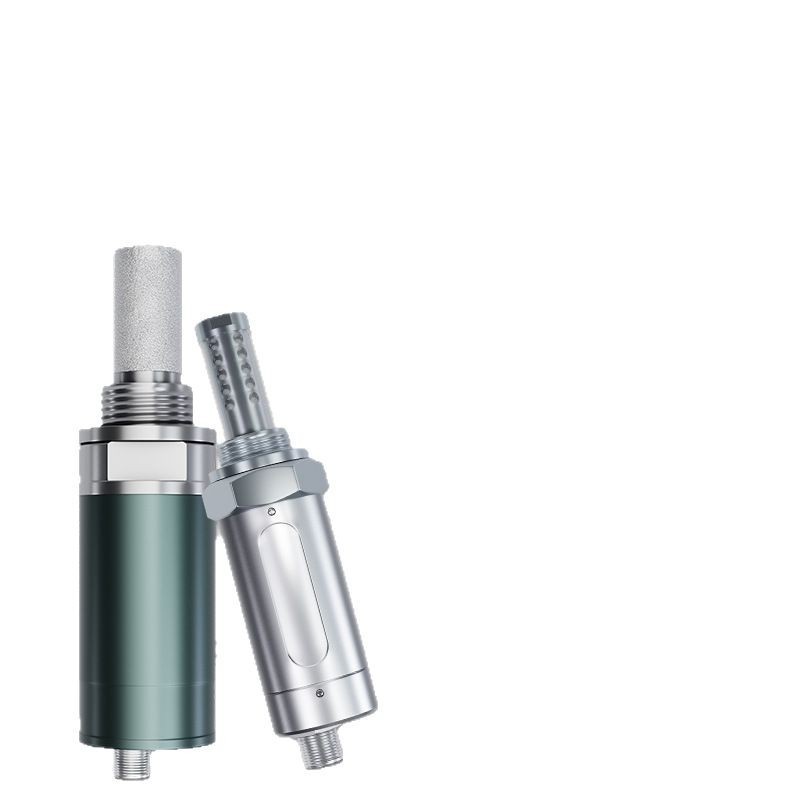

3.1 DMT143L 探头参数
| 参数 |
规格 |
| 型号 |
维萨拉 DMT143L |
| 测量范围 |
-80 ~ +20℃ td |
| 应用场合 |
锂电生产车间带腐蚀性场合 |
| 传感器类型 |
高分子薄膜电容 |
| 外壳 |
不锈钢紧凑型外壳 |
| 输出方式 |
RS485 / 4-20mA（二选一） |
| 准确度 |
±2℃ |
| 供电电压 |
12-28VDC |
| 连接螺纹 |
G1/2" ISO228/1 |

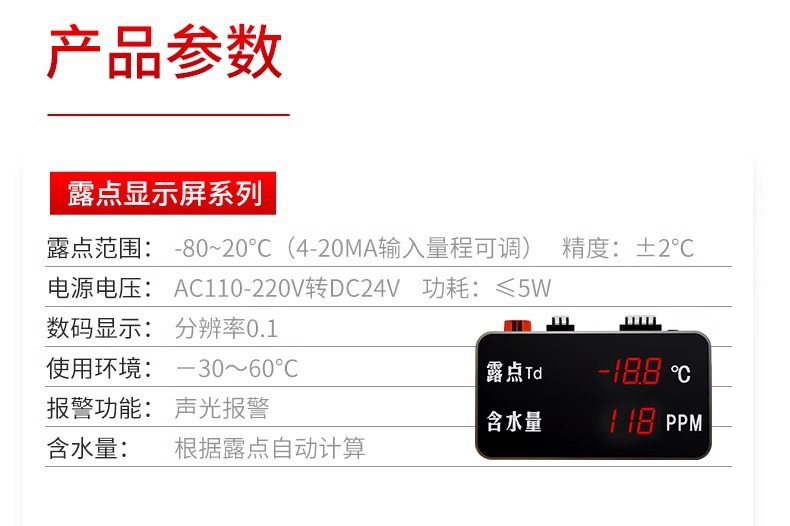

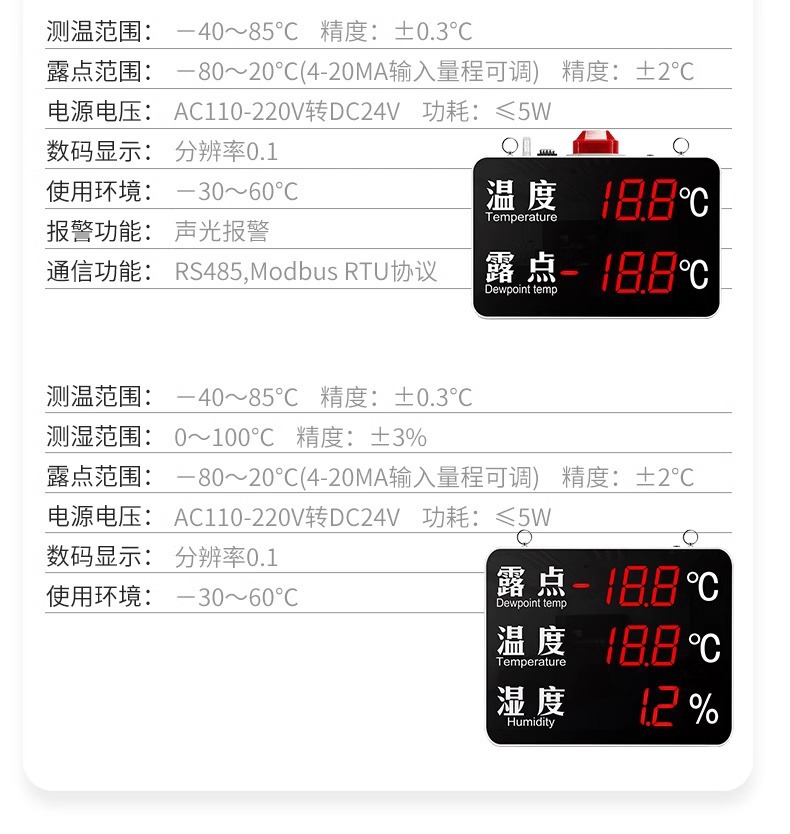

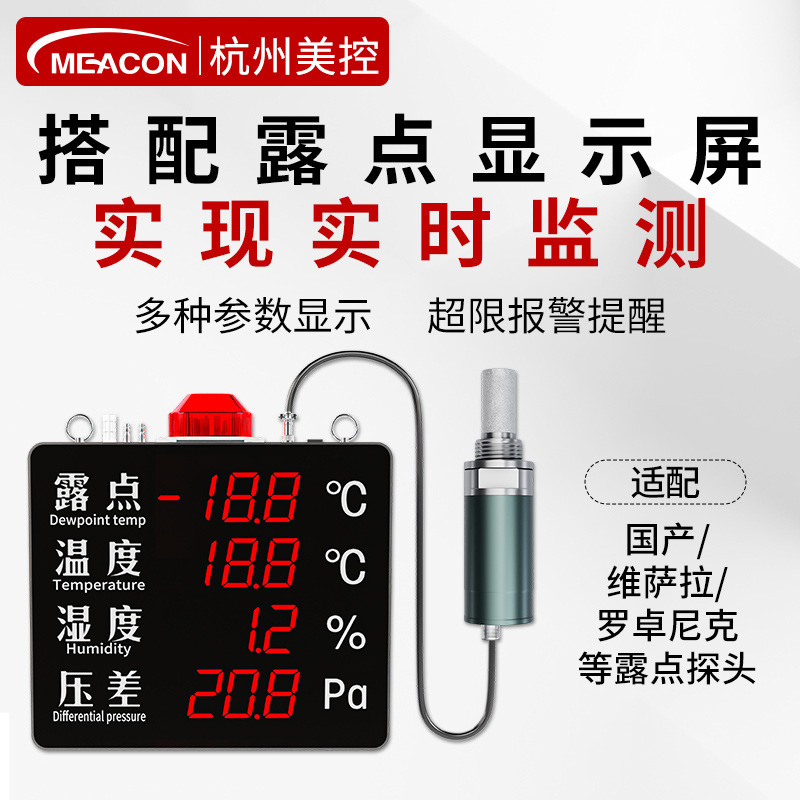

3.2 配套露点显示屏参数
| 参数 |
规格 |
| 露点范围 |
-80 ~ 20℃（4-20mA 输入量程可调） |
| 露点精度 |
±2℃ |
| 测温范围 |
-40 ~ 85℃，精度 ±0.3℃ |
| 测湿范围 |
0 ~ 100%，精度 ±3% |
| 电源电压 |
AC110-220V 转 DC24V |
| 功耗 |
≤5W |
| 数码显示 |
分辨率 0.1 |
| 使用环境 |
-30 ~ 60℃ |

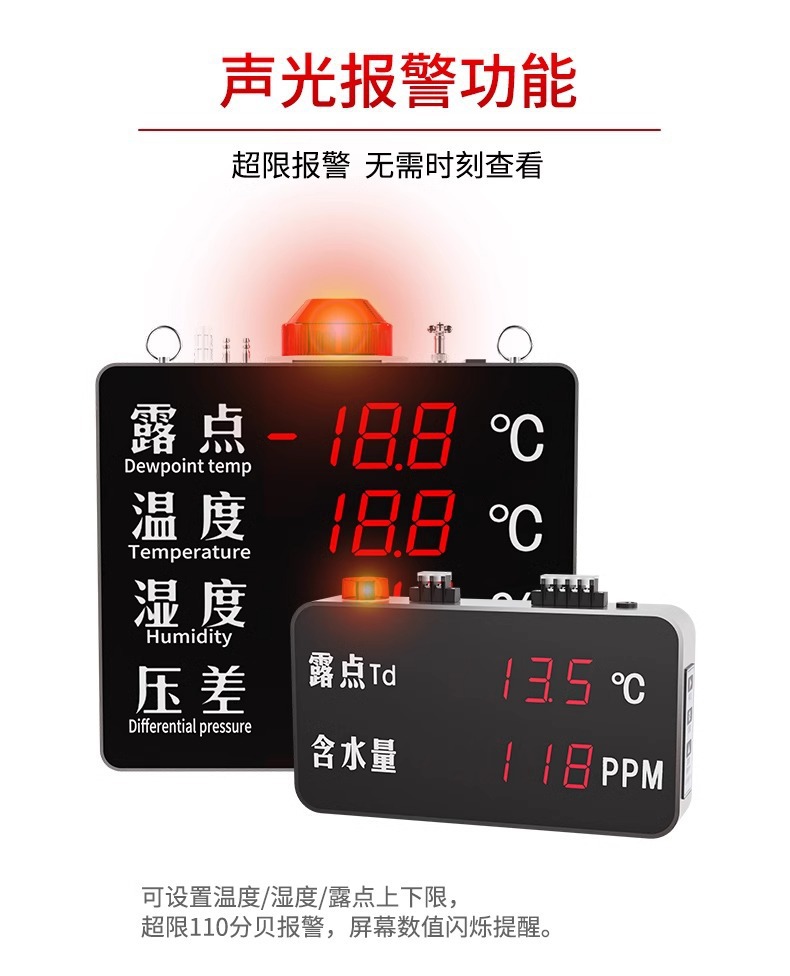

| 报警功能 |
声光报警（110分贝），超限屏幕闪烁提醒 |
| 通信功能 |
RS485，Modbus RTU 协议 |
| 记录存储 |
可存储 40 万条数据，存储时间大于 2 年，支持 U 盘导出 |
四、产品系列选型指南

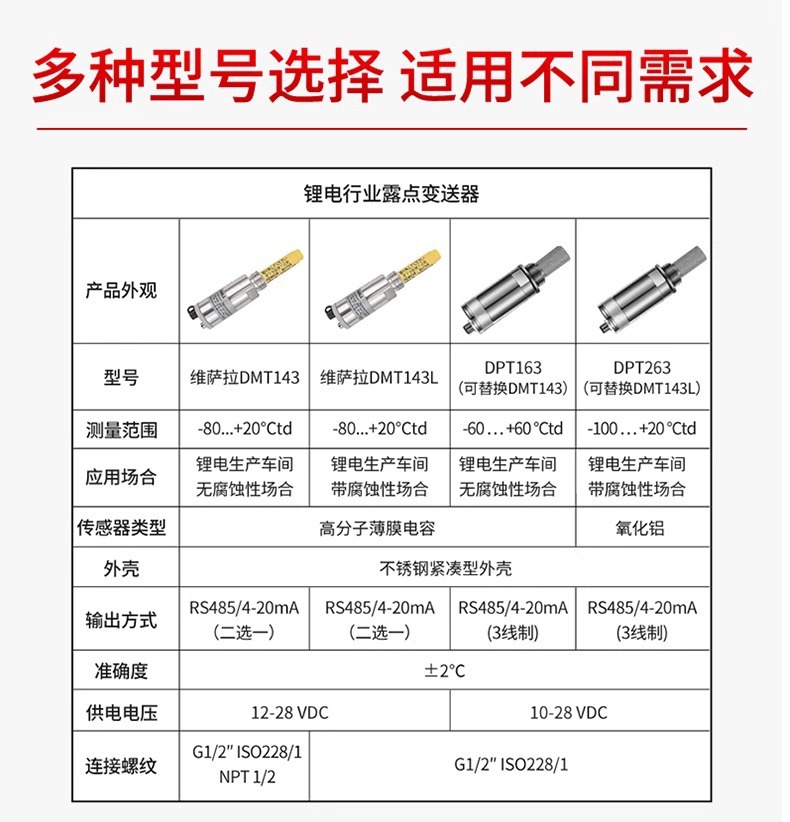

4.1 锂电行业专用露点变送器
| 型号 |
测量范围 |
应用场合 |
传感器类型 |
输出方式 |
| 维萨拉 DMT143 |
-80 ~ +20℃ td |
无腐蚀性场合 |
高分子薄膜电容 |
RS485/4-20mA（二选一） |
| 维萨拉 DMT143L |
-80 ~ +20℃ td |
带腐蚀性场合 |
高分子薄膜电容 |
RS485/4-20mA（二选一） |
| DPT163 |
-60 ~ +60℃ td |
无腐蚀性场合（可替换 DMT143） |
高分子薄膜电容 |
RS485/4-20mA（3线制） |
| DPT263 |
-100 ~ +20℃ td |
带腐蚀性场合（可替换 DMT143L） |
氧化铝 |
RS485/4-20mA（3线制） |

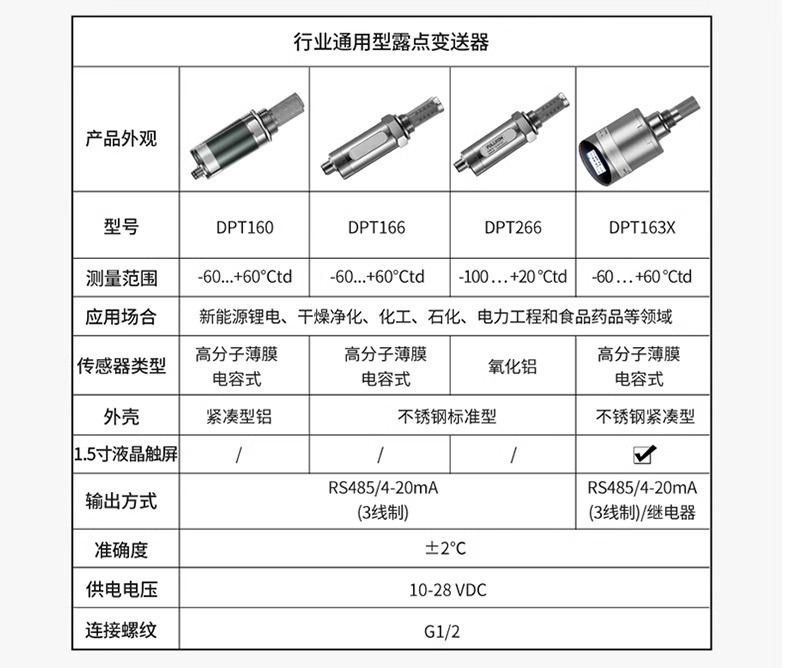

4.2 行业通用型露点变送器
| 型号 |
测量范围 |
传感器类型 |
外壳 |
特色功能 |
| DPT160 |
-60 ~ +60℃ td |
高分子薄膜电容式 |
紧凑型铝 |
— |
| DPT166 |
-60 ~ +60℃ td |
高分子薄膜电容式 |
不锈钢标准型 |
1.5寸液晶触屏 |
| DPT266 |
-100 ~ +20℃ td |
氧化铝 |
不锈钢标准型 |
— |
| DPT163X |
-60 ~ +60℃ td |
高分子薄膜电容式 |
不锈钢紧凑型 |
继电器输出 |

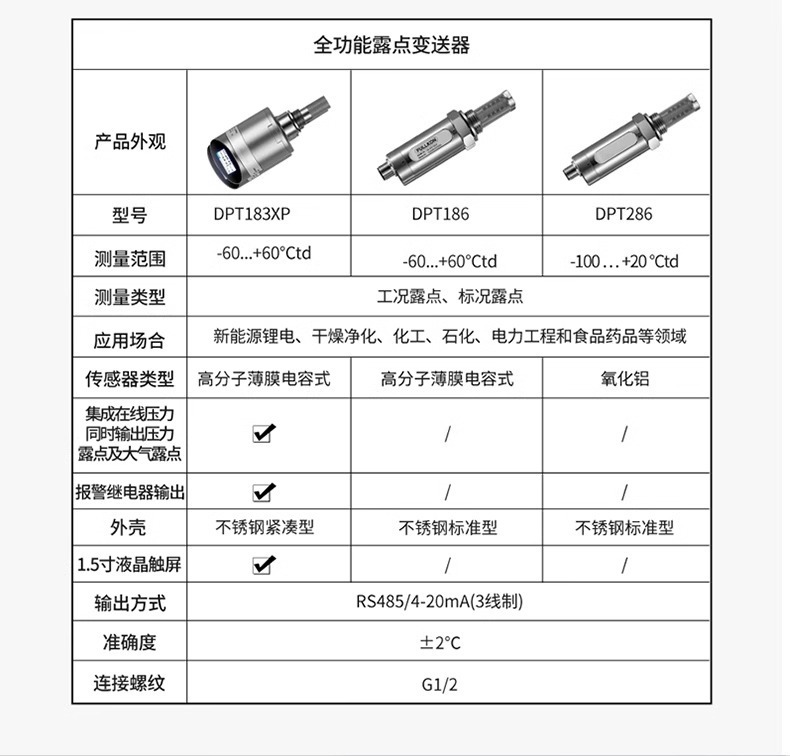

4.3 全功能露点变送器
| 型号 |
测量范围 |
测量类型 |
特色功能 |
| DPT183XP |
-60 ~ +60℃ td |
工况露点、标况露点 |
集成在线压力，同时输出压力露点及大气露点；报警继电器输出；1.5寸液晶触屏 |
| DPT186 |
-60 ~ +60℃ td |
工况露点、标况露点 |
不锈钢标准型外壳 |
| DPT286 |
-100 ~ +20℃ td |
工况露点、标况露点 |
氧化铝传感器，不锈钢标准型外壳 |
五、应用行业
- 新能源锂电：锂电生产车间、洁净车间压缩空气管道监测
- 干燥净化：气体干燥设备露点监控
- 化工石化：工艺气体湿度控制
- 电力工程：压缩空气系统监测
- 食品药品：生产环境温湿度监控
- 冶金行业：保护气体露点测量
- 纺织轻工：压缩空气质量监测
- 医疗行业：医用气体干燥度监控
六、安装条件

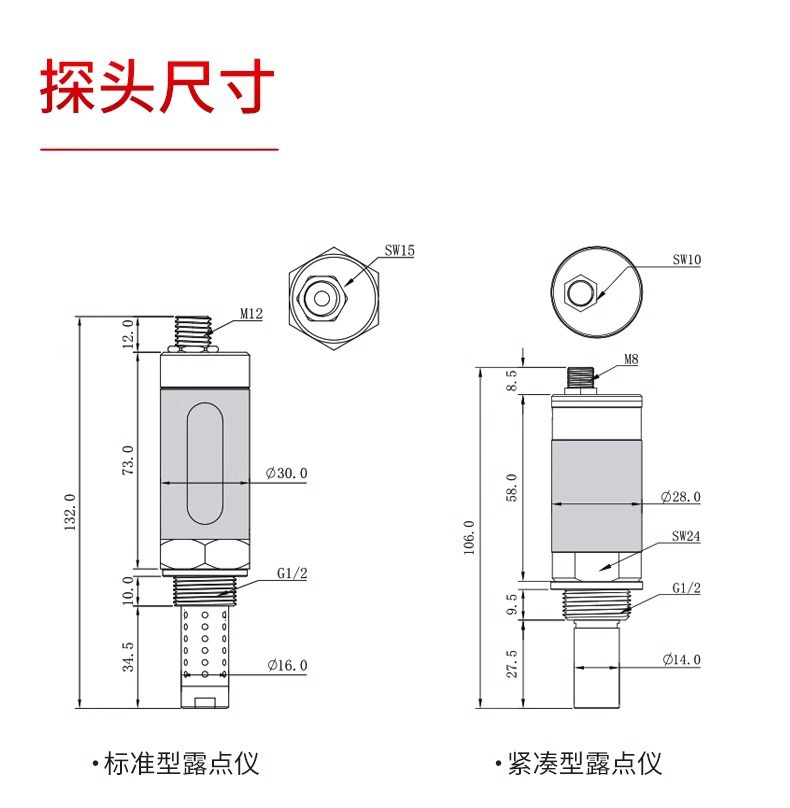

6.1 探头尺寸规格
| 类型 |
尺寸规格 |
| 标准型露点仪 |
SW24 × D28.0 × L（含 G1/2" 螺纹） |
| 紧凑型露点仪 |
SW15 × SW10 × M12/M8 接口 |

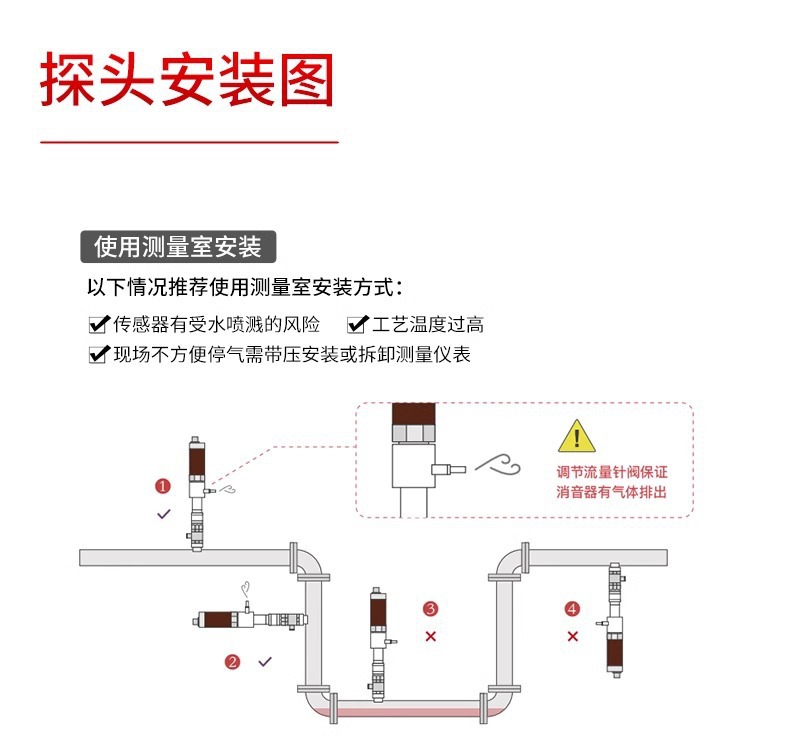

6.2 安装方式选择
方式一：测量室安装（推荐）
适用场景：
- 传感器有受水喷溅的风险区域
- 工艺温度过高
- 现场不方便停气
- 需带压安装或拆卸测量仪表
安装要点：
- 使用测量室组件，通过调节流量针阀保证消音器有气体排出
- 确保气体流通，避免形成死区

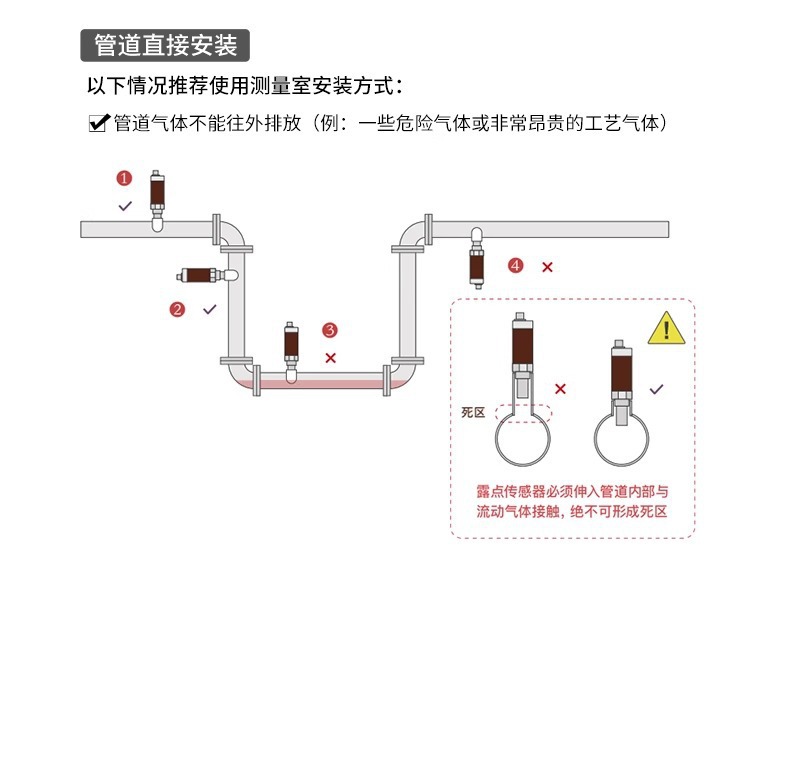

方式二：管道直接安装
适用场景：
安装要点：
- 露点传感器必须伸入管道内部与流动气体接触
- 绝不可形成死区，确保测量准确性
七、注意事项
7.1 使用注意事项
- 避免死区安装：传感器必须伸入管道内部与流动气体接触，绝不可形成死区，否则会导致测量数据失真
- 带压操作安全：带压安装或拆卸时需使用测量室安装方式，确保安全
- 高温环境：工艺温度过高时推荐使用测量室安装，保护传感器
- 腐蚀性环境：带腐蚀性场合请选用 DMT143L 或 DPT263/DPT286 等耐腐蚀型号
- 防护等级：虽具备 IP66 防护等级，但仍应避免长期浸水或极端恶劣环境
7.2 维护注意事项
- 定期校准：建议定期进行校准，确保测量精度
- 清洁保养：定期检查传感器表面，避免油污、粉尘堆积影响测量
- 数据备份：定期导出存储数据，防止重要数据被覆盖
- 报警设置：合理设置温度/湿度/露点上下限，确保及时预警
7.3 显示屏使用注意事项
- 供电要求：确保 AC110-220V 电源稳定，避免电压波动影响设备运行

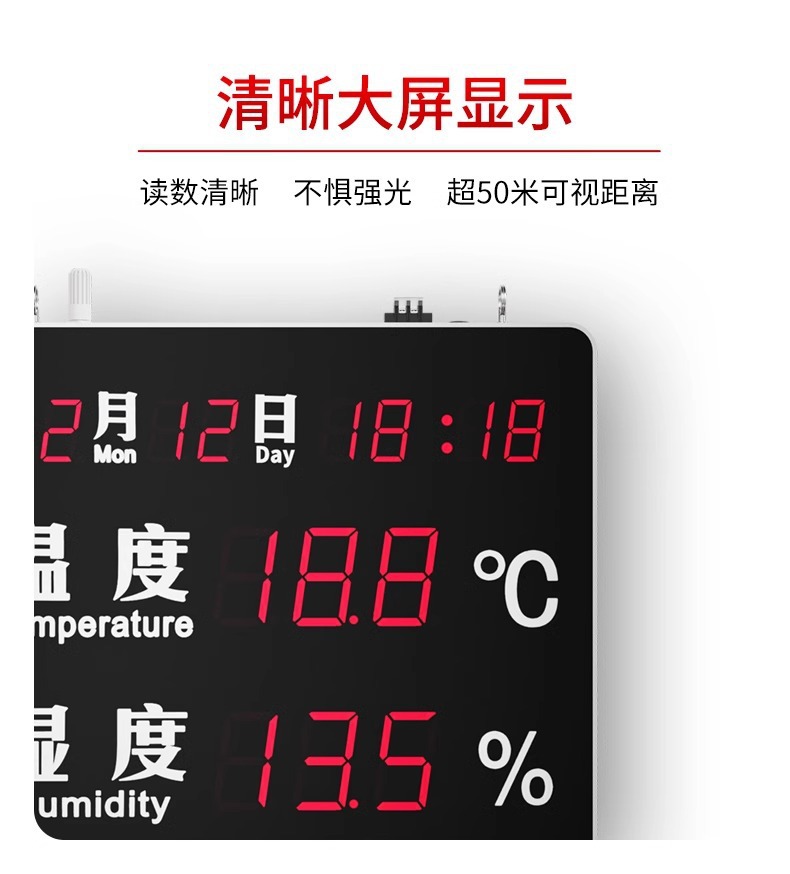

- 可视距离：显示屏具备超 50 米可视距离，但应避免强光直射角度
- 存储周期：根据实际需求调整数据存储周期，平衡数据精度与存储时长
- U 盘导出：导出数据时请使用 FAT32 格式 U 盘，确保兼容性
八、企业资质与服务保障
| 资质/服务 |
说明 |
| 国家标准主要起草单位 |
参与制定行业技术标准 |
| "专精特新"企业 |
浙江省专精特新中小企业 |
| 技术专利 |
拥有近 100 项技术专利 |
| 权威认证 |
ISO9001、CE、SGS、MCS 等认证 |

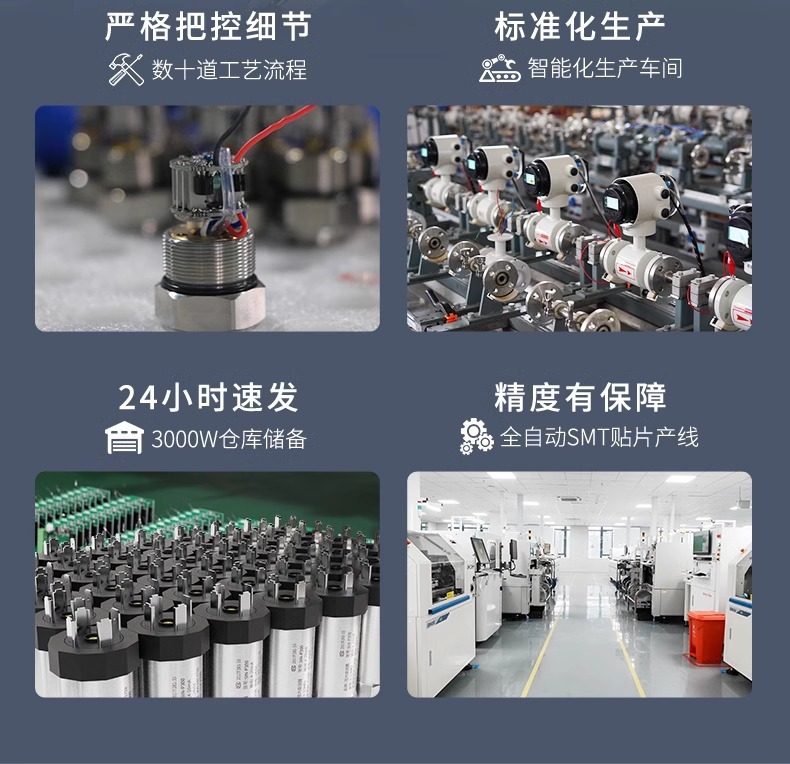

| 生产规模 |
45000m² 现代化智能厂房，年产 300000 套传感设备 |
| 服务网络 |
全国 30+ 办事处，提供 24 小时速发及专业技术支持 |
| 客户案例 |
累计服务超 700000 家客户，包括霍尼韦尔、农夫山泉、华为、长安汽车、万科、可口可乐、中船重工、中国航天等知名企业 |

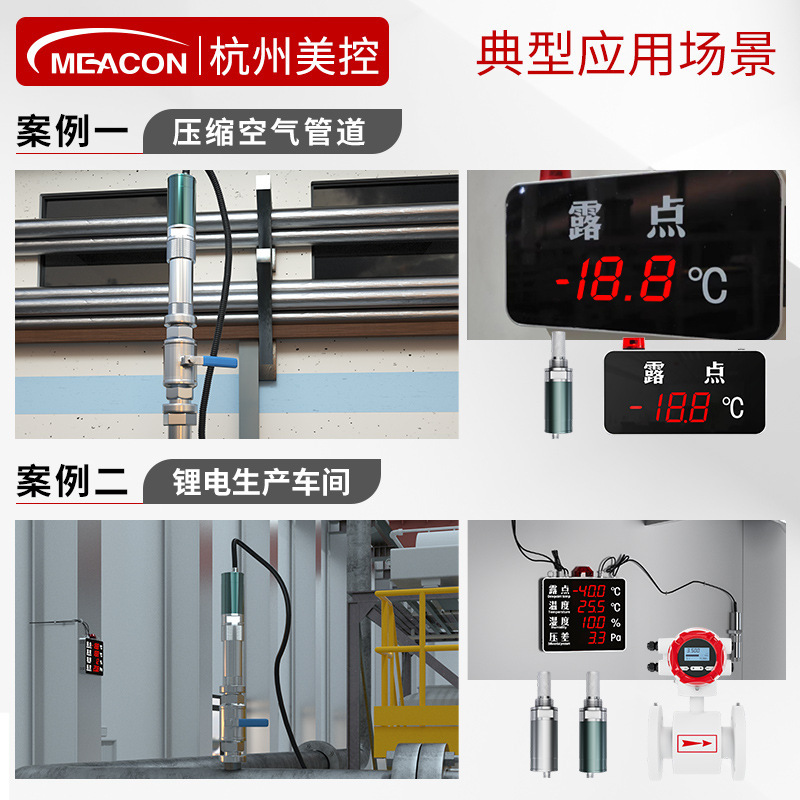

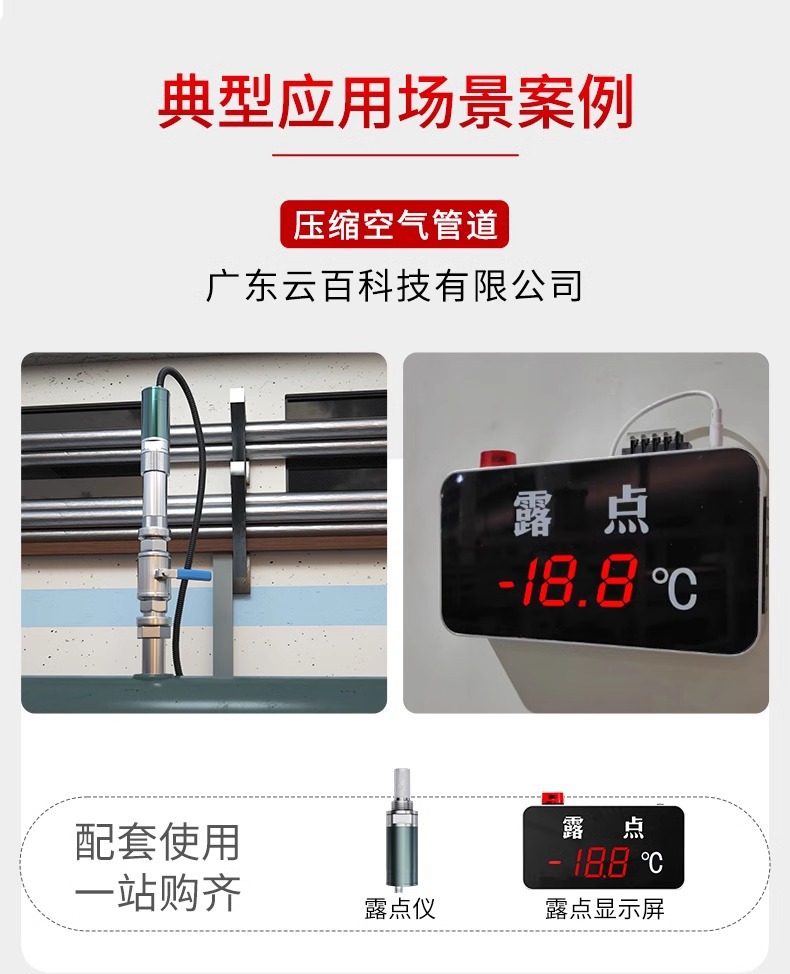

九、典型应用场景
| 应用场景 |
配套方案 |
监测参数 |
| 压缩空气管道（广东云百科技） |
露点仪 + 露点显示屏 |
露点 -18.8℃ |

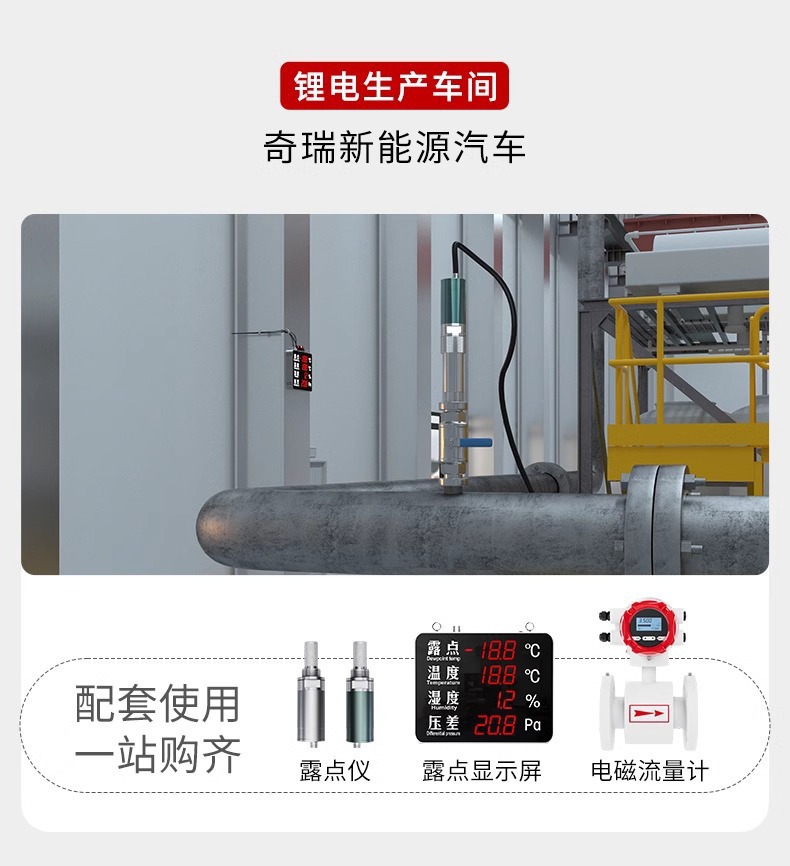

| 锂电生产车间（奇瑞新能源汽车） |
露点仪 + 露点显示屏 + 电磁流量计 |
露点 -188℃、温度、湿度 12%、压差 20.8Pa |

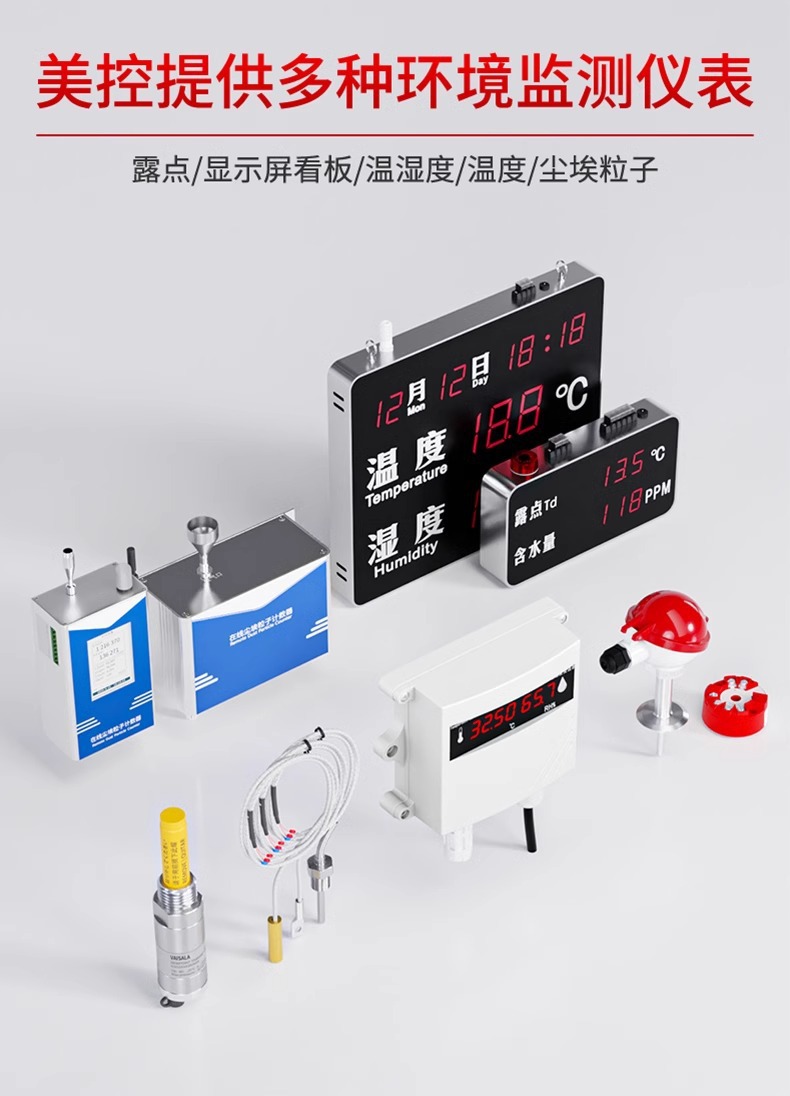

美控自动化 —— 提供环境监测成套解决方案，露点/显示屏看板/温湿度/温度/尘埃粒子等多种环境监测仪表，一站式购齐，轻松替换进口品牌。
