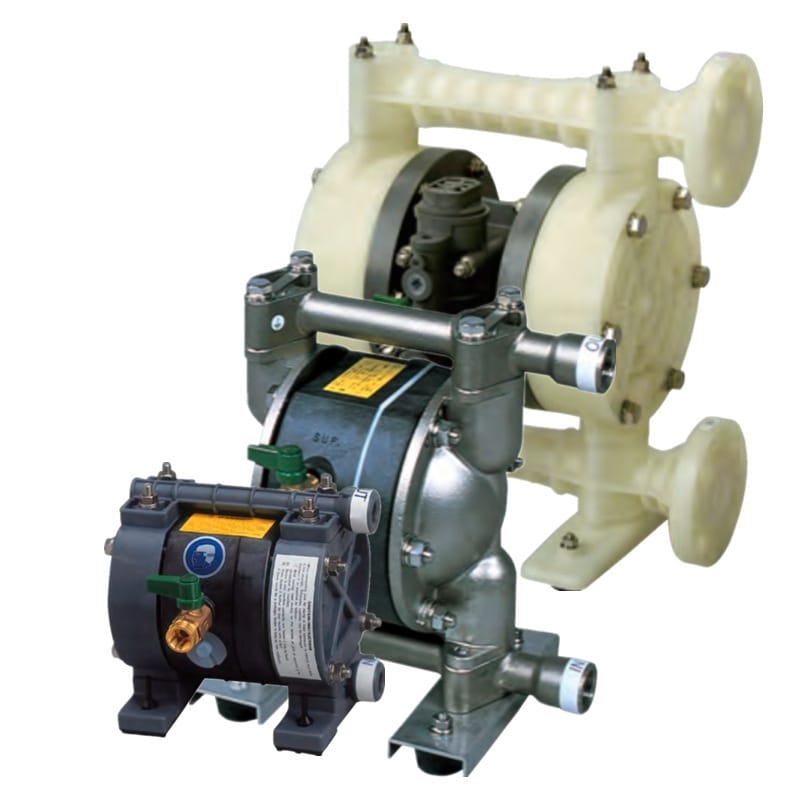

雅玛达山田 NDP系列高性能气动隔膜泵产品详解

核心特点

高性能气动驱动：采用YAMADA高性能气动隔膜泵技术，运行稳定可靠。
模块化型号配置：提供丰富的口径、本体材质、膜片材质及阀门形式组合，满足多样化输送需求。
双阀门系统可选：支持球阀（B系列，适用广泛）与平板阀（F系列，NDP-5/15专属）切换，适应不同流体特性。
材质耐温广谱：金属泵体耐温可达0~100℃，塑料泵体及多种膜片材质（PTFE、FKM等）可应对不同温度与腐蚀性液剂。
自吸能力优异：标准工况下最大自吸扬程高度可达1米。

技术参数

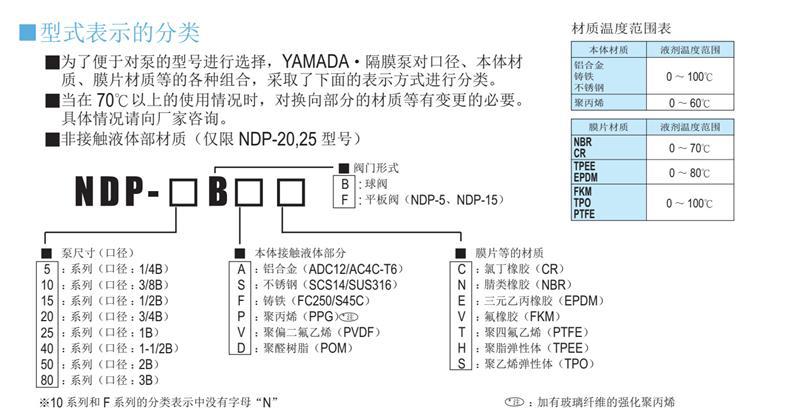

1. 型号命名规则与口径映射

系列编号	对应口径	阀门形式代码	本体材质代码	膜片材质代码
5系列	1/4B (8A)	B:球阀, F:平板阀	A:铝合金, SUS:不锈钢, D:铸铁, PPG:聚丙烯, PVDF:聚偏二氟乙烯	CR:氯丁橡胶, NBR:腈类橡胶, EPDM:三元乙丙橡胶, FKM:氟橡胶, PTFE:聚四氟乙烯, TPEE:聚脂弹性体, TPO:聚乙烯弹性体
10系列	3/8B (10A)	B:球阀	同上	同上
15系列	1/2B (15A)	B:球阀, F:平板阀	同上	同上
20系列	3/4B	B:球阀	-	-
25系列	1B	B:球阀	-	-

2. 材质与液剂温度范围

部件材质	适用液剂温度范围
铝合金/铸铁/不锈钢泵体	0~100℃
聚丙烯(PPG)泵体	0~60℃
NBR/CR 膜片	0~70℃
TPEE/EPDM 膜片	0~80℃
FKM/PTFE 膜片	0~100℃

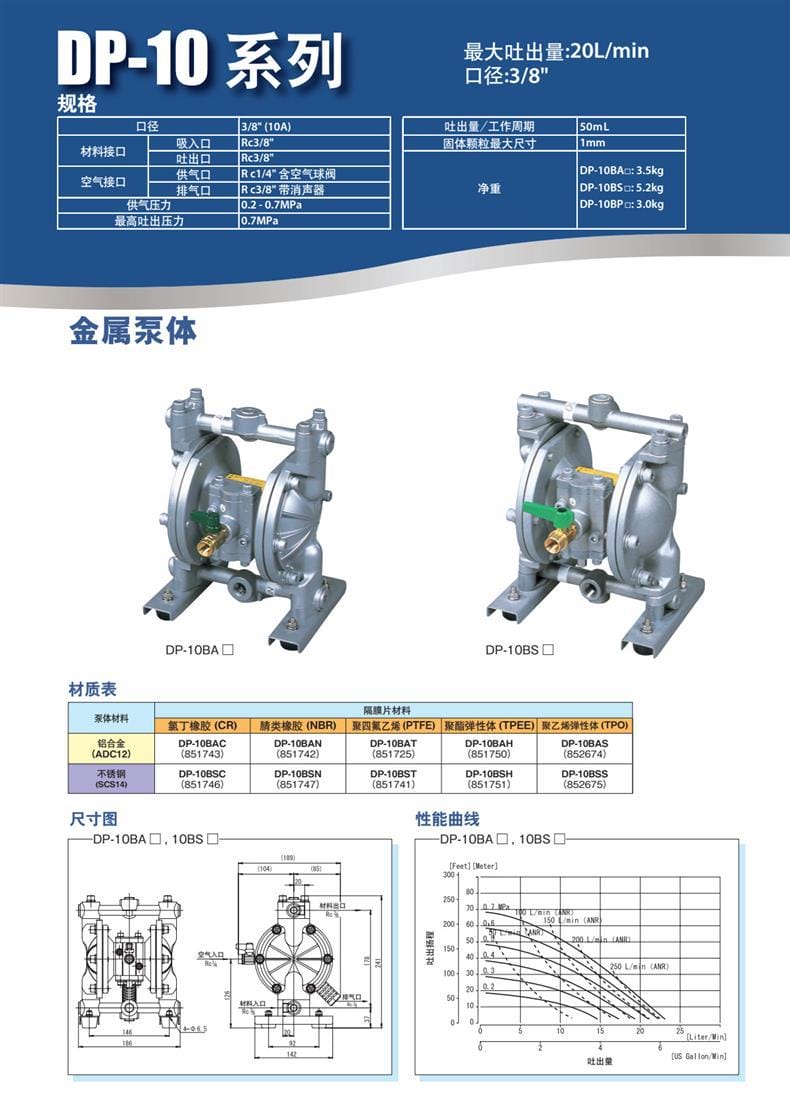

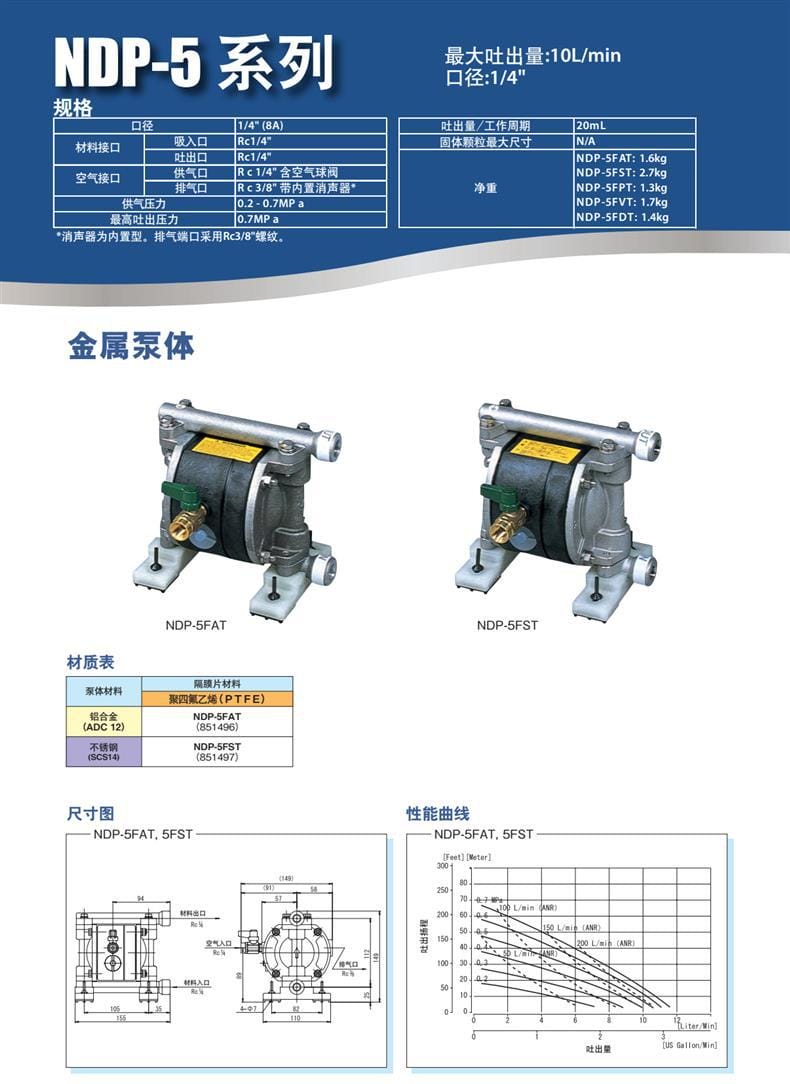

3. 各系列核心性能参数

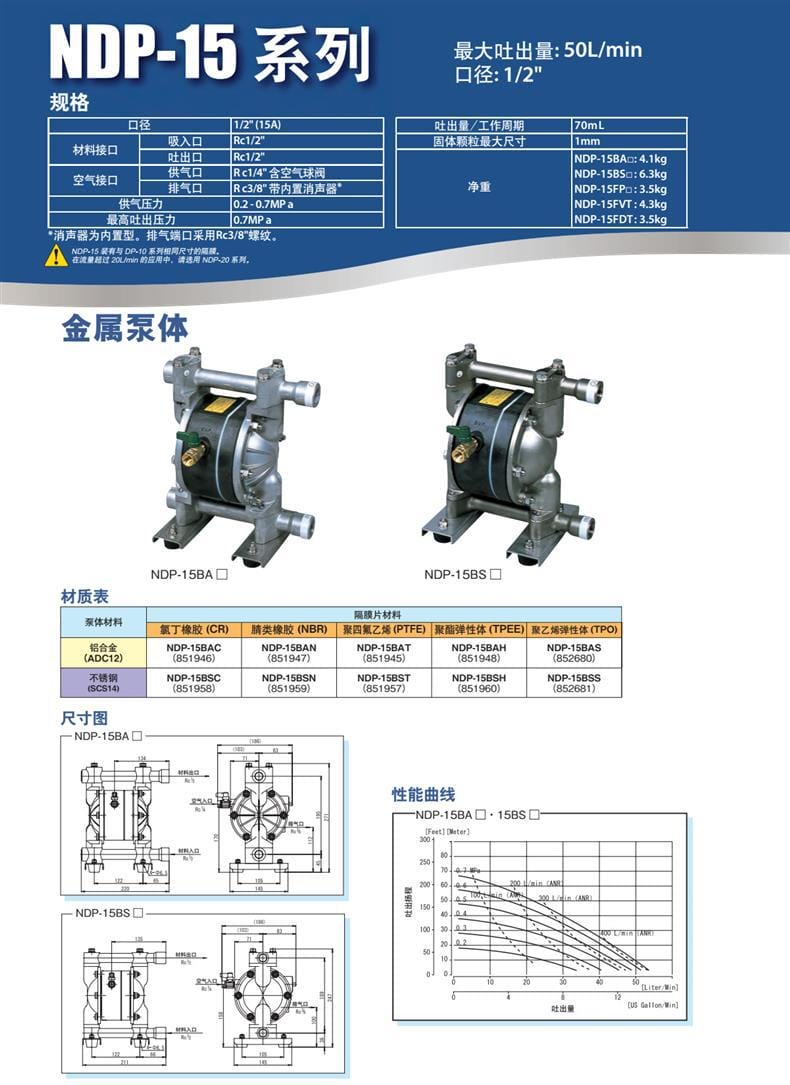

参数项	NDP-5系列	NDP-10系列	NDP-15系列
最大吐出量	10 L/min	20 L/min	50 L/min
吐出量/工作周期	20 mL	50 mL	70 mL
固体颗粒最大尺寸	N/A	1 mm	1 mm
供气压力	0.2-0.7 MPa	0.2-0.7 MPa	0.2-0.7 MPa
最高吐出压力	0.7 MPa	0.7 MPa	0.7 MPa
吸入口/吐出口径	Rc1/4"	Rc3/8"	Rc1/2"
供气口径	Rc1/4" (含空气球阀)	Rc1/4" (含空气球阀)	Rc1/4" (含空气球阀)
排气口径	Rc3/8" (带内置消声器)	Rc3/8" (带消声器)	Rc3/8" (带内置消声器)
净重范围	1.3~2.7 kg	3.0~5.2 kg	3.5~6.3 kg

应用行业

化工行业：酸、碱、溶剂等腐蚀性化学药剂的输送（选用PTFE/PVDF/不锈钢等耐腐材质）。
涂料与油墨行业：高粘度液体及含细小颗粒浆液的输送（选用球阀系列）。
水处理与环保行业：污水、药剂投加及滤液输送。
电子与半导体行业：超纯水及敏感化学品的精准输送（选用PVDF/POM等塑料泵体）。
食品与饮料行业：卫生级流体输送（选用不锈钢及EPDM/PTFE食品级膜片）。

安装条件

气源要求：需提供0.2~0.7 MPa的稳定压缩空气，供气口需配置空气球阀。
管路连接：吸入口与吐出口采用Rc螺纹标准连接，确保管路密封无泄漏。
排气要求：排气口需连接Rc3/8"螺纹，泵体自带内置消声器，降低排气噪音。
自吸高度：安装时需注意泵的吸入口距液面高度不超过1米，以确保有效自吸启动。

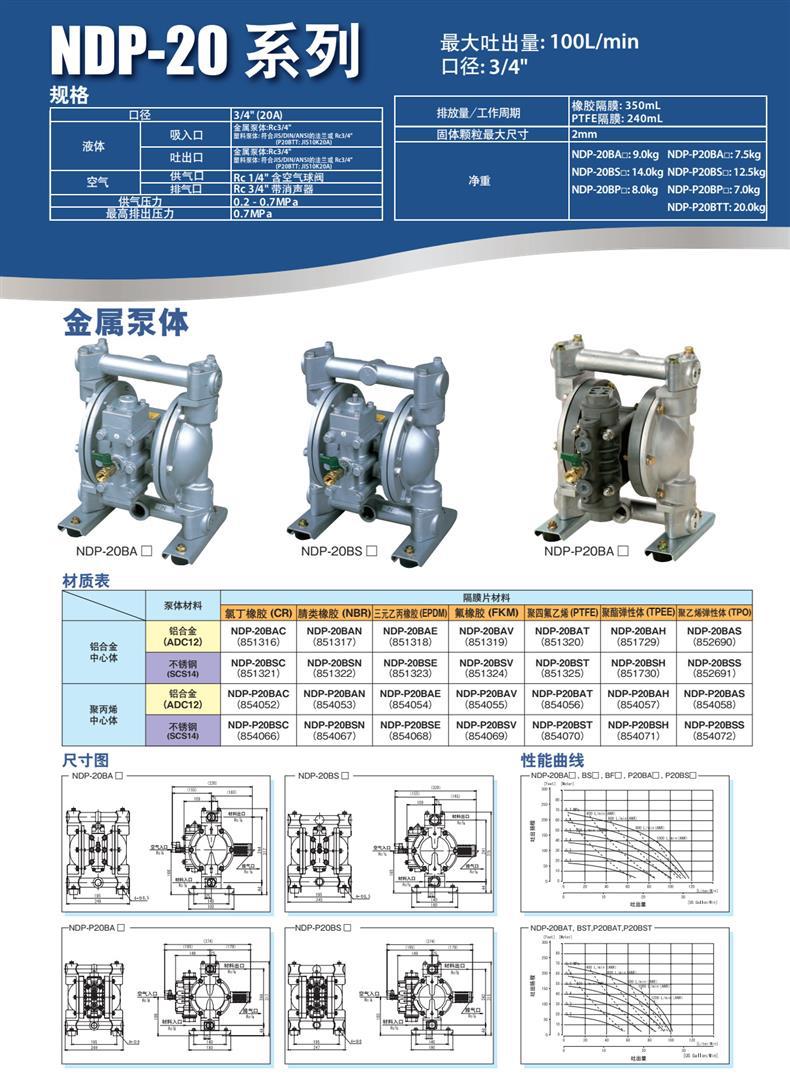

流量选型：当应用需求流量超过20L/min时，建议直接选用NDP-20及以上系列泵型。

注意事项

高温工况变更：当使用温度超过70℃时，泵内部换向部分的材质需进行变更，具体配置必须向厂家咨询确认。

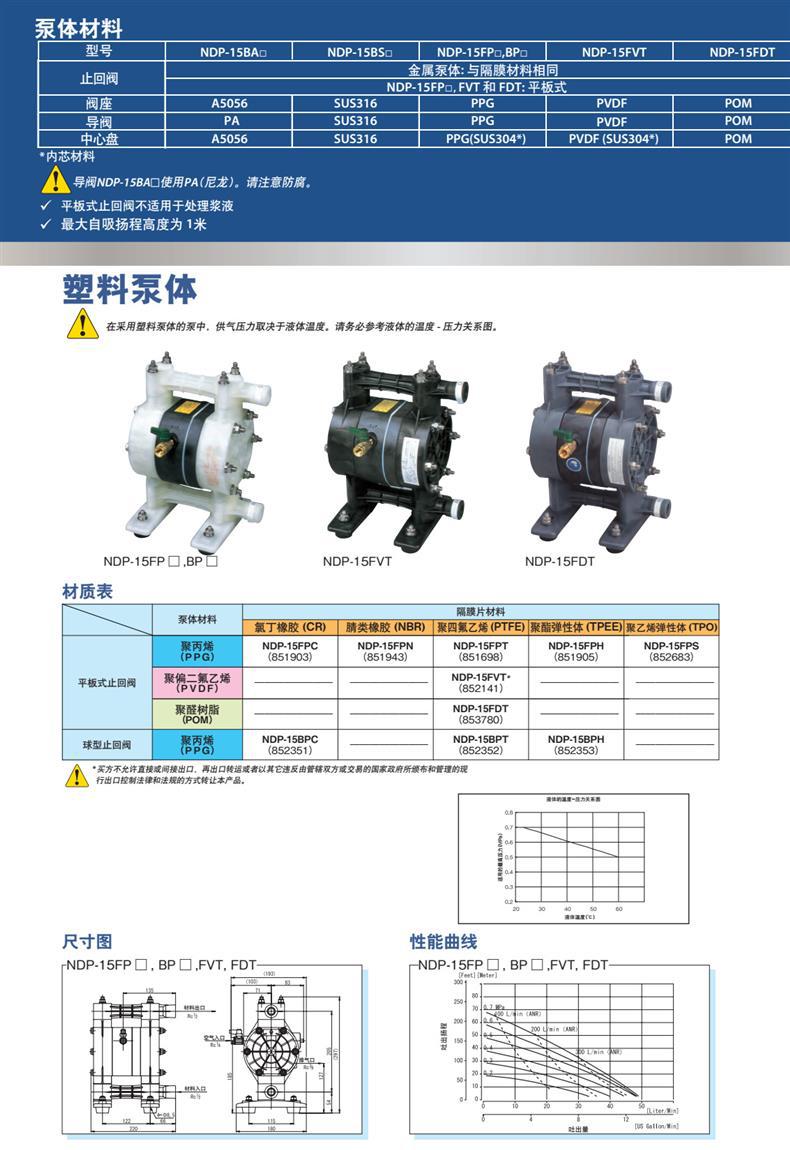

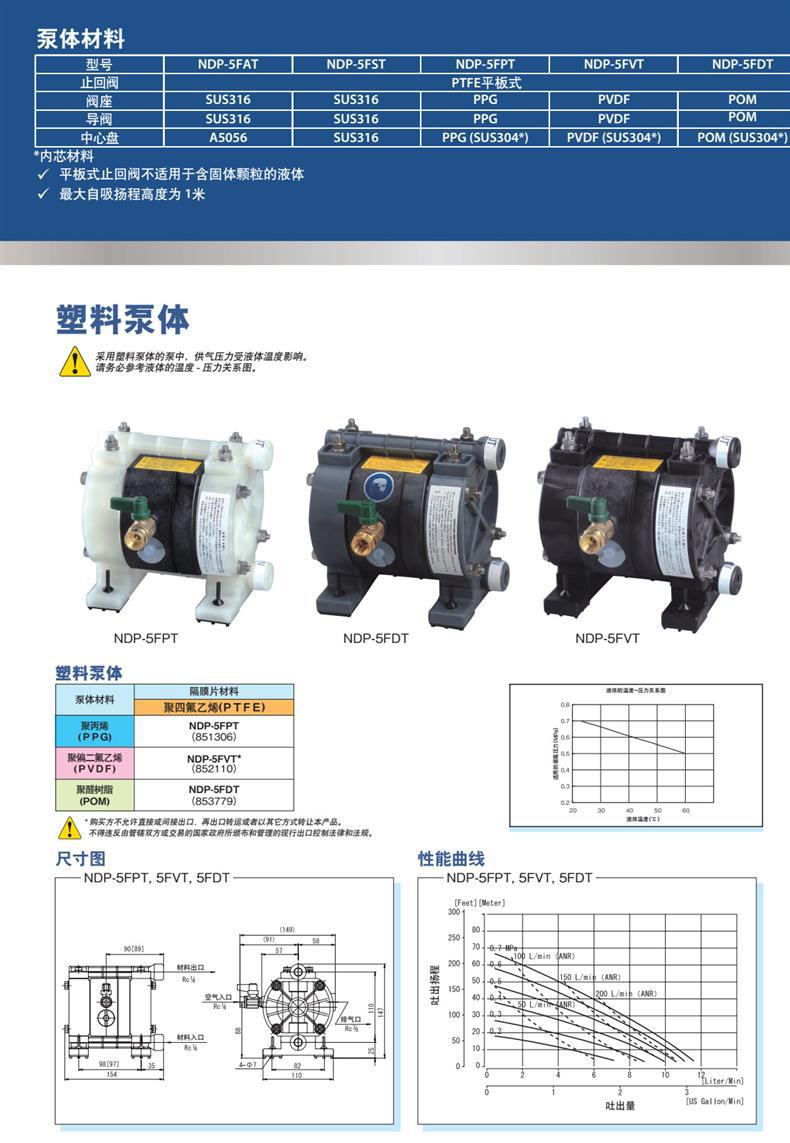

平板阀使用限制：平板式止回阀（F系列）不适用于含有固体颗粒的液体或浆液输送，含颗粒工况请务必选用球阀（B系列）。

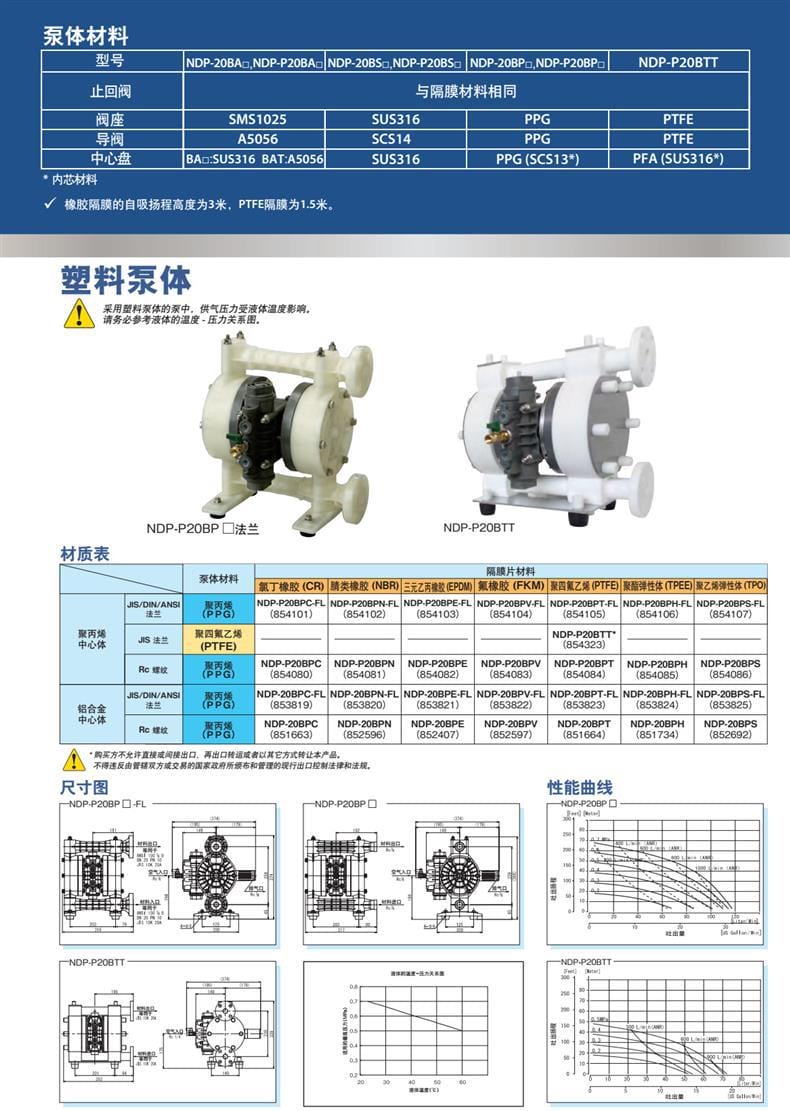

塑料泵体压力限制：采用塑料泵体（PPG/PVDF/POM）时，供气压力受液体温度影响极大，开机前务必参考官方提供的“液温-压力关系图”进行压力设定，防止超压损坏泵体。

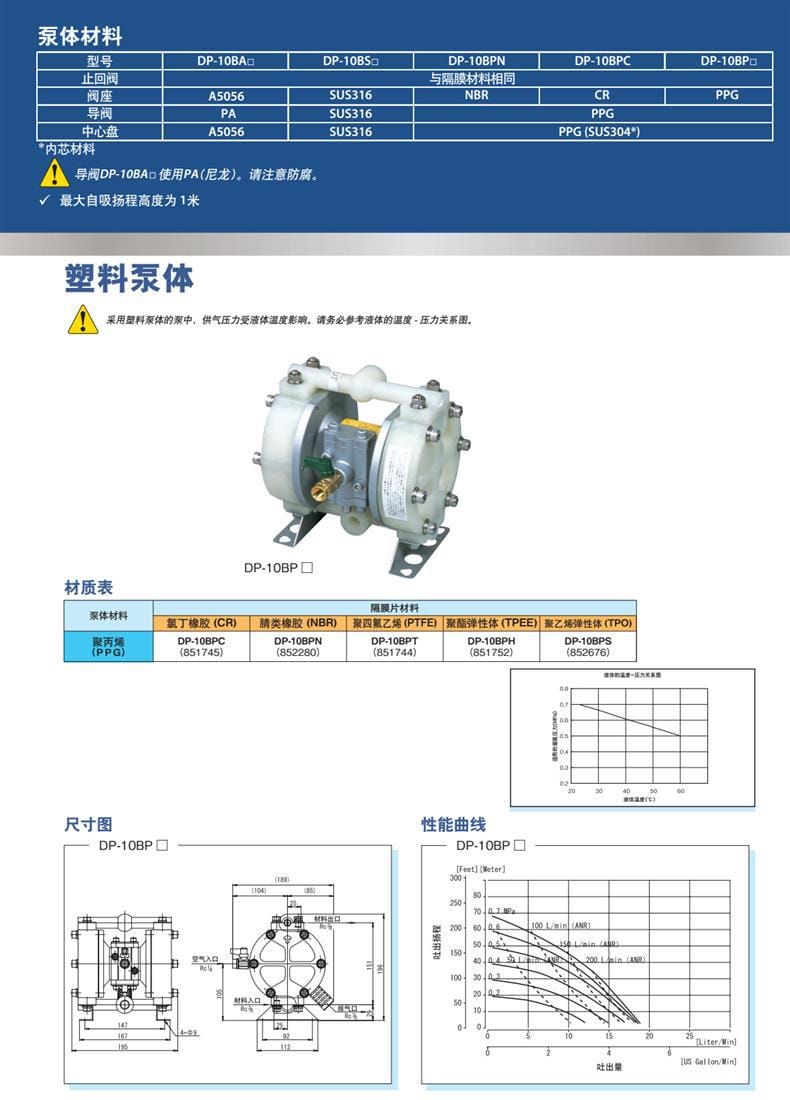

特定型号防腐警示：NDP-10BA口与NDP-15BA口型号的导阀使用了PA（尼龙）材质，在输送强腐蚀性溶剂时需特别注意防腐兼容性。
出口管制合规：购买方不允许直接或间接出口、再出口转运或以其它方式转让本产品，不得违反由交易国家政府颁布和管理的现行出口控制法律法规。
