雅玛达(YAMADA) 高性能气动双隔膜泵系列指南

核心特点

高性能气动驱动：采用纯气动双隔膜设计，无需电源，安全可靠，适用于易燃易爆环境。

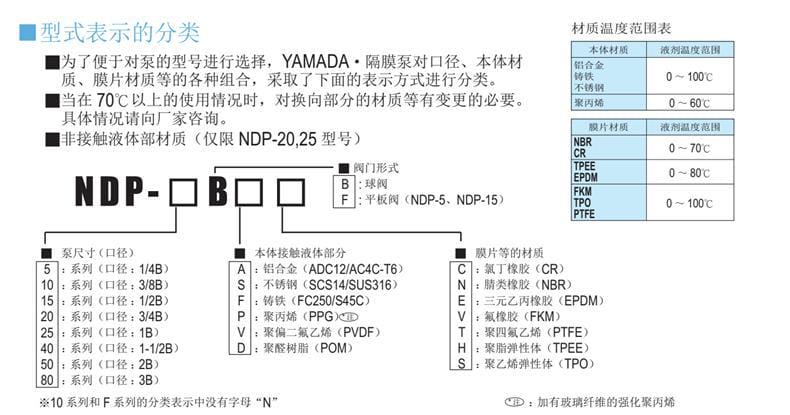

模块化型号分类：通过口径、本体材质、膜片材质等多种组合，形成系统化型号表示（如NDP-5FPT、NDP-10BAC等），便于精准选型。
多样化阀门形式：提供球阀（B系列，适用广泛）与平板阀（F系列，适用NDP-5、15等小口径）两种止回阀形式，满足不同流体需求。
丰富的材质兼容性：泵体涵盖金属（铝合金、铸铁、不锈钢）与塑料（聚丙烯PPG、聚偏二氟乙烯PVDF、聚醛树脂POM）；隔膜涵盖橡胶（NBR、CR、EPDM、FKM）与特种塑料（PTFE、TPEE），适应各类腐蚀性及常规流体。
自吸能力强：各系列最大自吸扬程高度均可达1米，启泵便捷。

技术参数

温度范围表

部件及材质	液剂温度范围
本体材质：铝合金/铸铁/不锈钢	0~100℃
本体材质：聚丙烯(PPG)	0~60℃
膜片材质：NBR/CR	0~70℃
膜片材质：TPEE/EPDM	0~80℃
膜片材质：FKM/PTFE	0~100℃

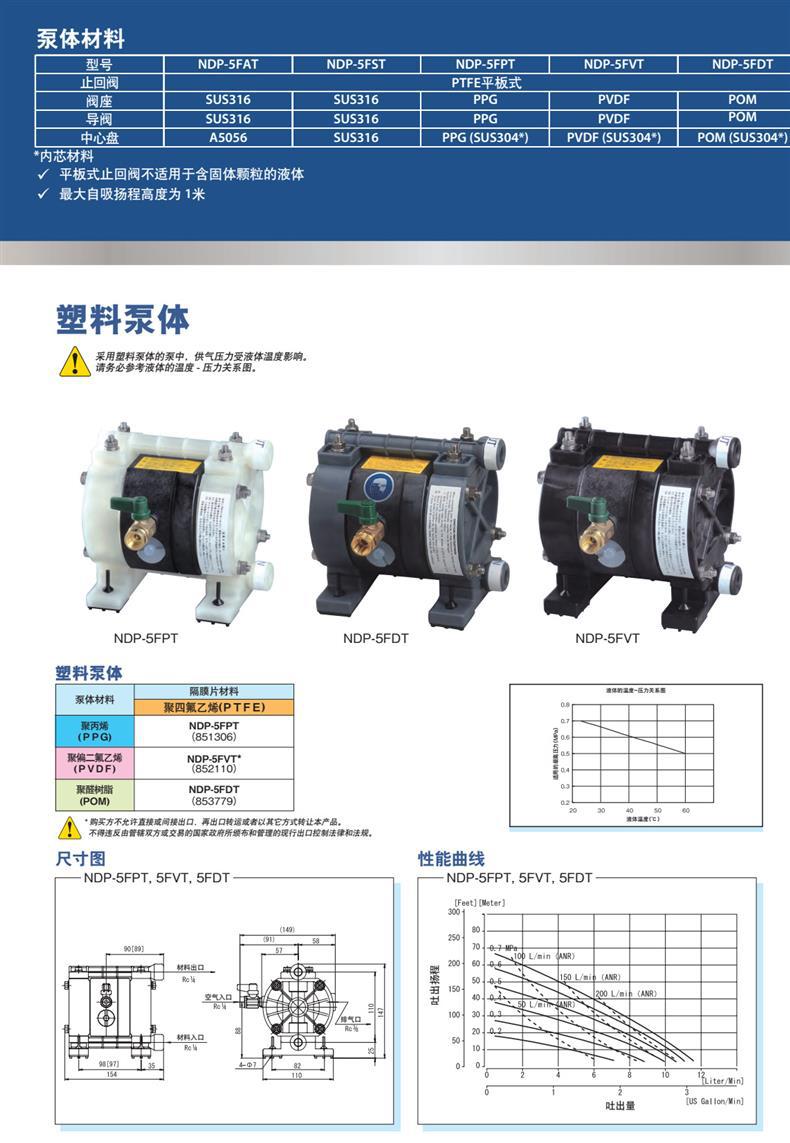

各系列核心规格

系列型号	最大吐出量	口径	吐出量/工作周期	固体颗粒最大尺寸	供气压力	最高吐出压力	净重范围

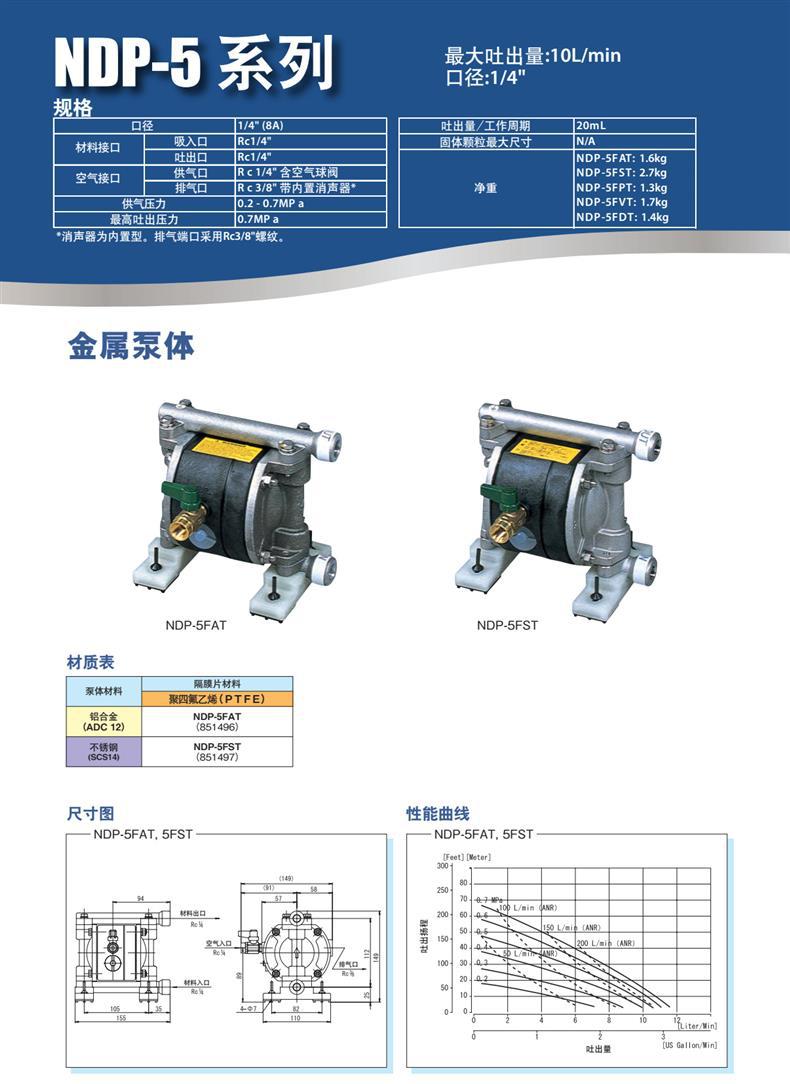

NDP-5系列	10L/min	1/4"(8A)	20mL	N/A	0.2-0.7MPa	0.7MPa	1.3~2.7kg

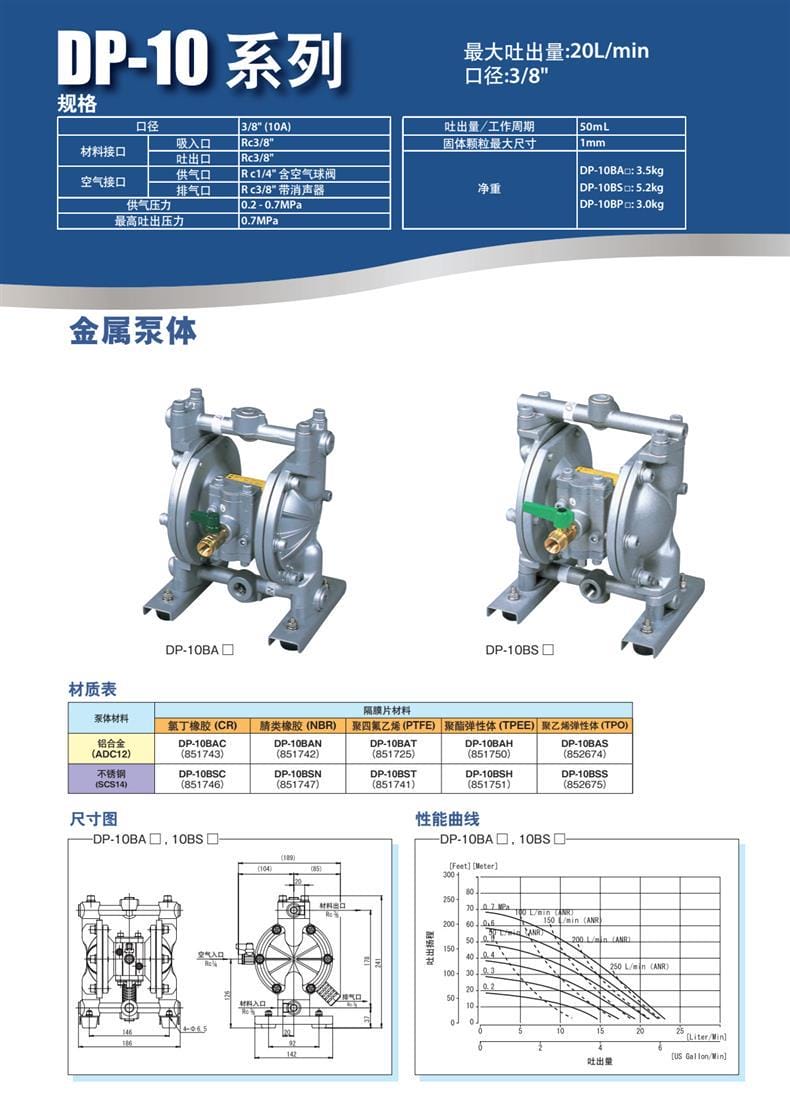

NDP-10系列	20L/min	3/8"(10A)	50mL	1mm	0.2-0.7MPa	0.7MPa	3.0~5.2kg

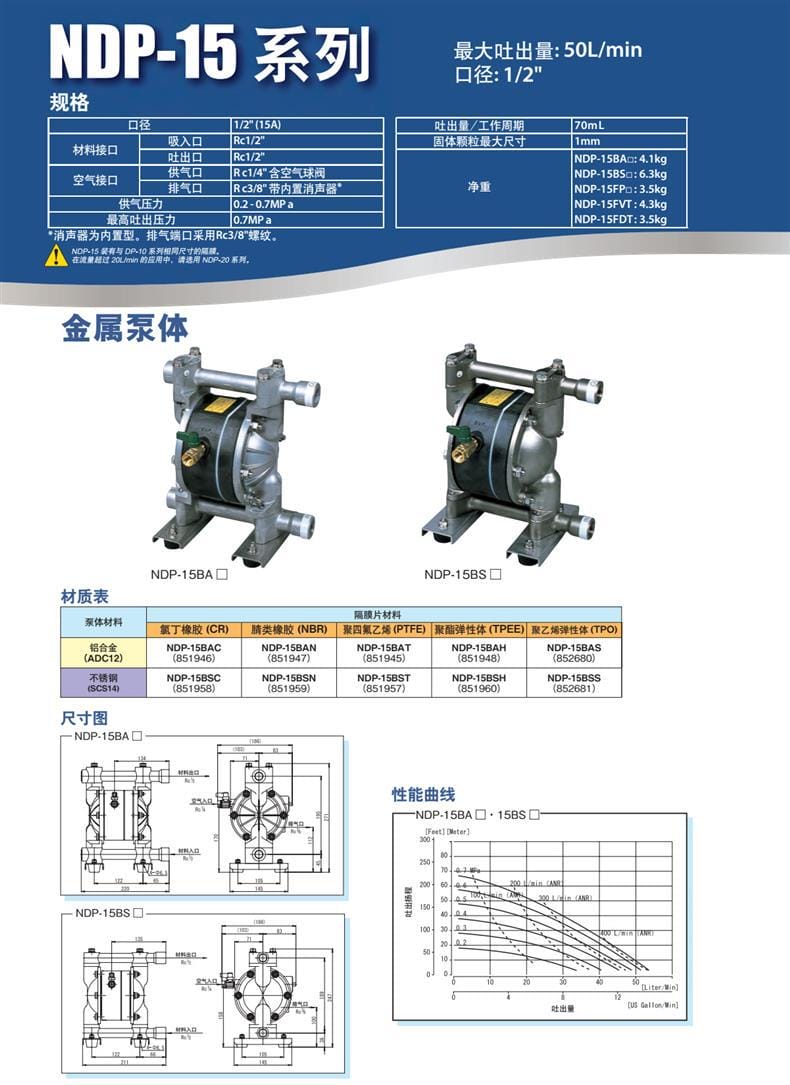

NDP-15系列	50L/min	1/2"(15A)	70mL	1mm	0.2-0.7MPa	0.7MPa	3.5~6.3kg

接口规格（通用）

供气口：Rc1/4"（含空气球阀）
排气口：Rc3/8"（带内置消声器）

应用行业

化工与涂料行业：输送各类酸碱腐蚀性液体、溶剂、油漆及树脂（依托PTFE、PVDF及各类特种橡胶材质）。
水处理与环保行业：污泥输送、絮凝剂添加、废水处理（支持含1mm以下固体颗粒的流体）。
电子与半导体行业：纯水输送、化学药液精密转移（依托聚丙烯、PVDF等洁净塑料材质）。
食品与制药行业：符合卫生标准的流体输送（依托EPDM、PTFE及不锈钢材质）。
通用制造业：润滑油、切削液、粘合剂等非腐蚀性工业液体的输送。

安装条件

气源要求：需提供稳定且干燥的压缩空气，供气压力必须控制在0.2~0.7MPa范围内。
管道连接：吸入口与吐出口采用Rc螺纹标准连接（具体口径随系列变化，如NDP-5为Rc1/4"，NDP-10为Rc3/8"，NDP-15为Rc1/2"），安装时需确保螺纹密封无泄漏。
排气要求：排气口标配内置消声器（Rc3/8"螺纹），若环境对噪音有严苛要求或需集中排气，可外接排气管路。

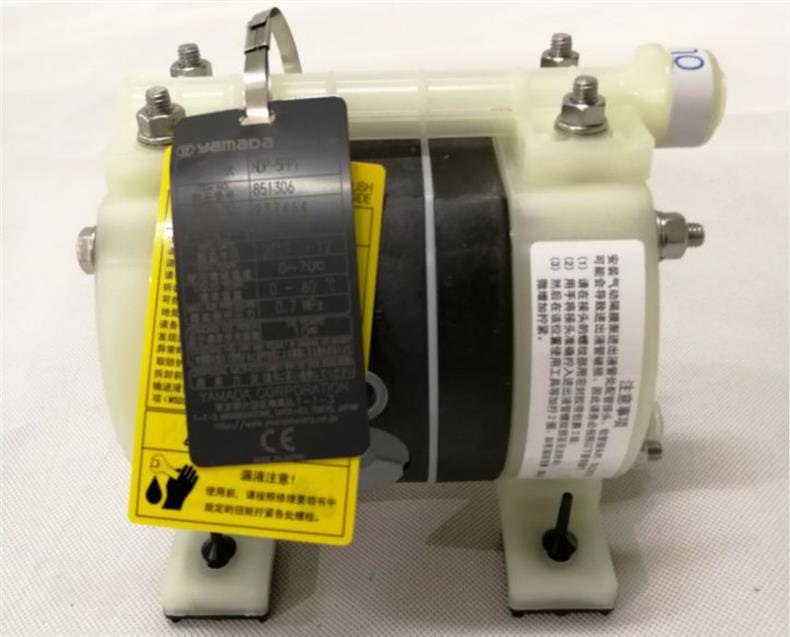

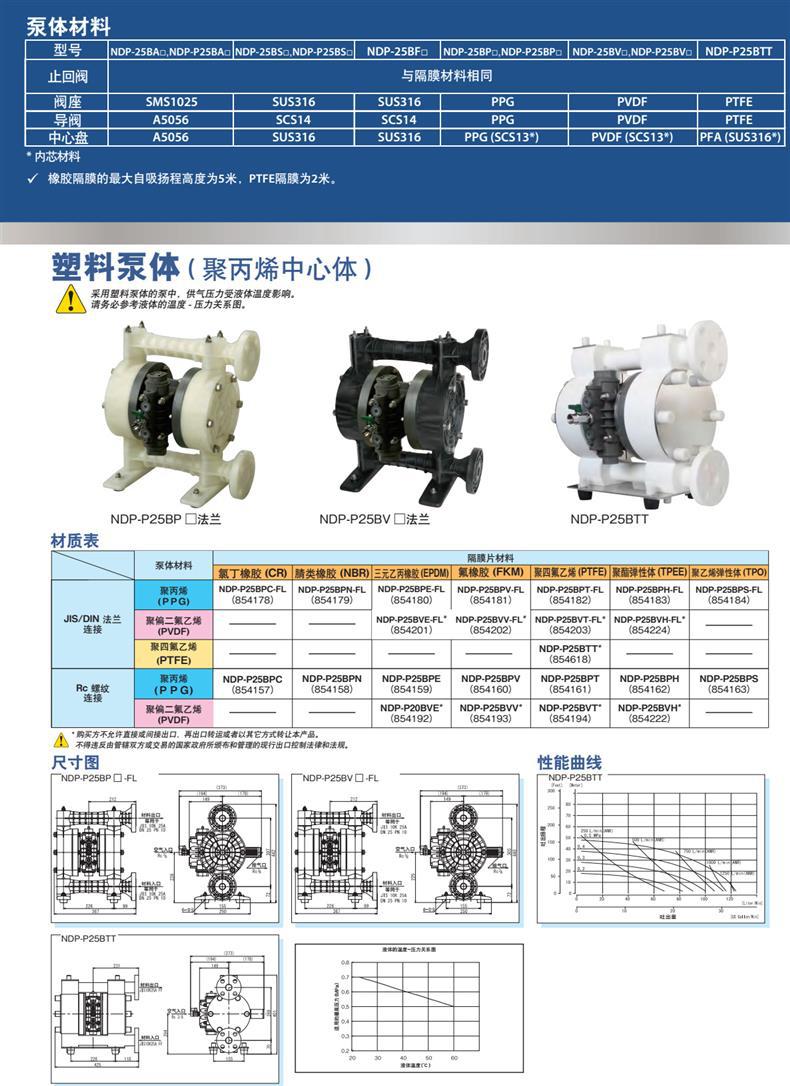

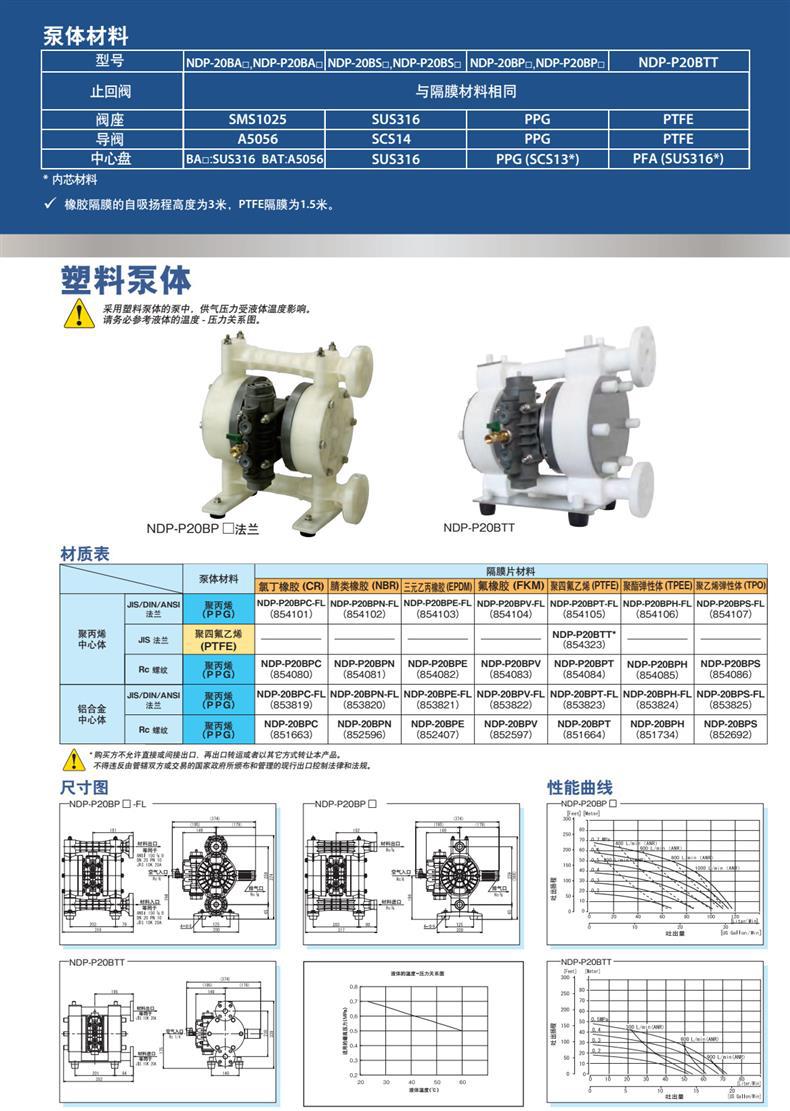

塑料泵体特殊安装限制：采用塑料泵体（PPG/PVDF/POM）时，供气压力受液体温度影响，安装调试时必须参照产品提供的“温度-压力关系图”进行气压设定，防止超压损坏泵体。

注意事项

高温工况预警：当使用温度超过70℃时，泵内部换向部分的材质需进行变更，必须提前向厂家咨询确认，不可直接超温使用。
平板阀适用限制：配备平板式止回阀的型号（如NDP-5FPT、NDP-15FPo等）不适用于含固体颗粒的液体或浆液，含颗粒工况请务必选择球阀型号。

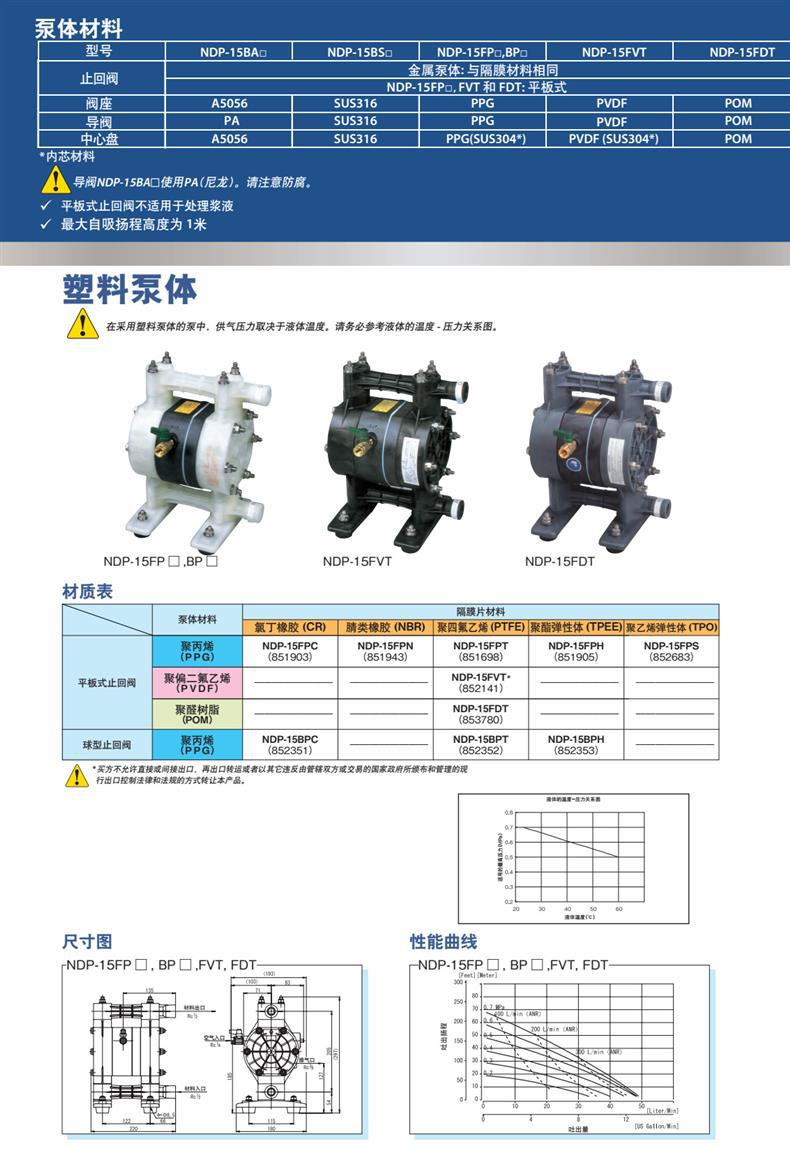

防腐提醒：NDP-10BA口与NDP-15BA口系列的导阀使用了PA（尼龙）材质，在输送强腐蚀性溶剂时需特别注意防腐评估。

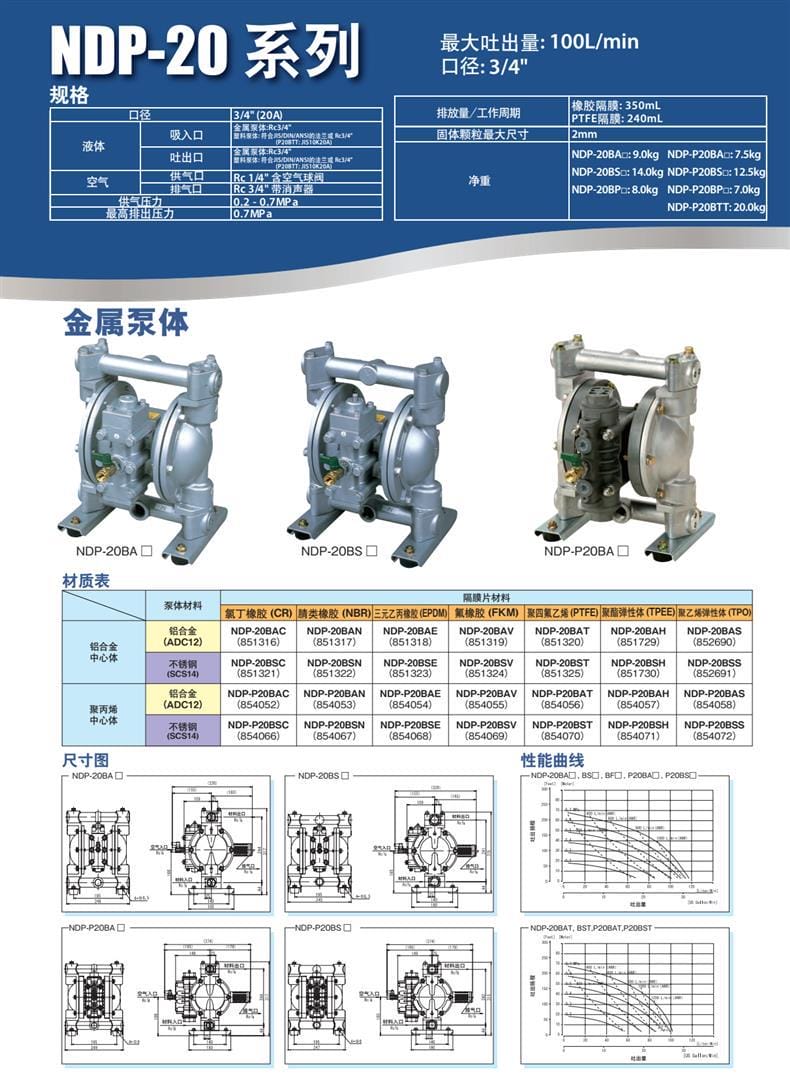

流量选型建议：当实际应用需求流量超过20L/min时，建议跳过NDP-15系列，直接选用更大口径的NDP-20系列及以上产品，以确保运行效率。
合规与出口管制：购买方不允许直接或间接出口、再出口转运或以其它方式转让本产品，必须严格遵守所在国及交易国政府颁布和管理的现行出口控制法律和法规。
