MARATHON 马拉松 WARREN RUPP 气动隔膜泵产品规格书
产品概述
品牌：MARATHON 马拉松（WARREN RUPP.INC 旗下品牌）
型号：M20B1ANNABS000
类型：2 寸铝合金气动隔膜泵
本产品是 MARATHON 旗下高性能工业泵，专为处理含固体颗粒、腐蚀性或磨蚀性流体设计。采用独特的气阀设计和在线检修系统，确保运行平稳、维护便捷，广泛应用于各类工业流体输送场景。
1. 核心特点
- 独家在线检修系统 (ESADS+PLUS)：采用独特的在线检修气体分配系统，只需一把扳手、拆卸四颗螺栓，即可在 5 分钟内对导向阀和主气阀进行在线检修和维护。无需拆卸管路或泵体，极大减少维修时间，显著降低运营成本。
- 无死点连续运行：独特的气阀设计保证泵运行时无关死点，实现连续平稳送液。
- 自适应调节能力：流量和扬程可根据背压自我调节，无需复杂的电控装置；气动驱动无需电源，安全可靠。
- 广泛的介质适应性：可输送含固体颗粒（最大粒径 6mm）、剪切敏感介质、腐蚀性或磨蚀性流体。
- 高可靠性设计：无机械或填料密封，无油润滑；全螺栓结构配合加粗隔膜连杆，确保泵体坚固耐用。
- 灵活安装与运行：自吸能力强，可干运行；支持液下或浸没式安装；无惧管路堵塞，不需管路保护装置。
- 性能升级：升级后的新版 M20 标准型金属球阀泵流量增加 32%，运营成本降低最高达 67%。

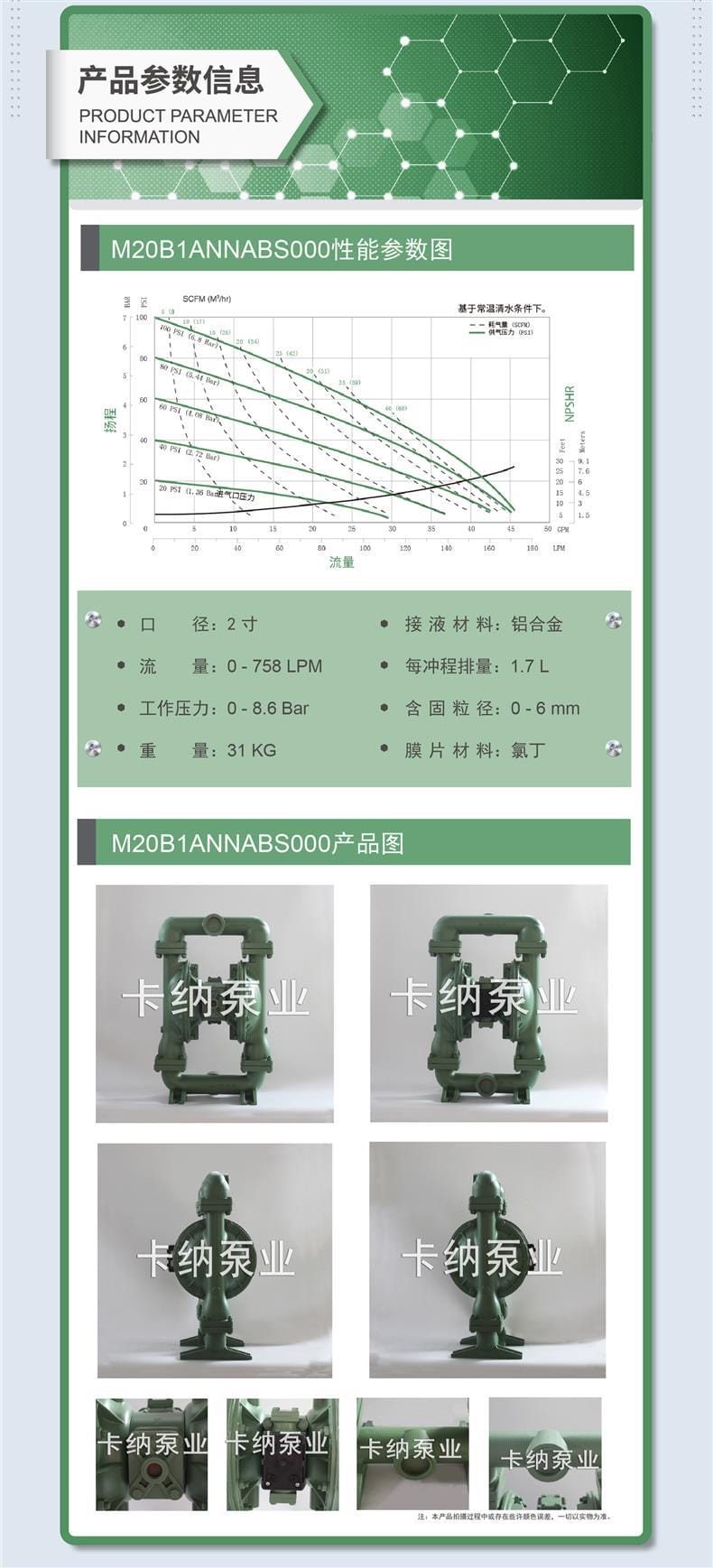

2. 技术参数
| 参数项目 |
规格指标 |
| 产品型号 |
M20B1ANNABS000 |
| 进出口口径 |
2 寸 (2 Inch) |
| 接液材料 |
铝合金 (Aluminum Alloy) |
| 膜片材料 |
氯丁橡胶 (Neoprene) |
| 最大流量 |
0 - 758 LPM (约 0 - 180 GPM) |
| 每冲程排量 |
1.7 L |
| 工作压力范围 |
0 - 8.6 Bar (约 0 - 120 PSI) |
| 最大含固粒径 |
0 - 6 mm |
| 设备重量 |
31 KG |
| 驱动方式 |
气动 (无需电源) |
3. 应用行业
基于其耐腐蚀、耐磨损及处理含固流体的能力，本产品适用于以下行业：
- 化工行业：输送腐蚀性酸碱溶剂、油墨、涂料。
- 环保水处理：污水污泥输送、絮凝剂添加。
- 矿业与陶瓷：矿浆输送、陶瓷釉料传输。
- 食品加工：粘性流体、含颗粒酱料输送（需确认材质符合食品级标准）。
- 通用工业：电镀液、研磨液、废水排放。
4. 安装条件
- 气源要求：需配备洁净的压缩空气源，建议安装空气三联件（过滤、减压、油雾）以保护气阀。
- 管路连接：进出口口径为 2 寸，需匹配相应尺寸的管道及法兰/接头，确保密封良好以防泄漏。
- 安装位置：支持水平安装、垂直安装或浸没式安装。若用于浸没环境，需确认电气部件（如有）的防护等级及气排气管路延伸至液面以上。
- 固定要求：鉴于设备重量为 31KG 及运行时的振动，建议使用螺栓将泵体固定在稳固的基础上。
- 排气处理：气动泵 exhaust 口需接管引至安全区域，防止介质喷溅或噪音干扰。
5. 注意事项
- 实物色差：产品拍摄过程中可能存在些许颜色误差，一切以实物为准。
- 维护保养：虽然支持在线检修，仍建议定期检查膜片及球阀状态，以防磨损影响性能。
| 气源质量：压缩空气中若含有过多水分或杂质，会加速气阀磨损，请务必保证气源洁净干燥。
- 防冻措施：在低温环境下使用时，需注意气动元件的防冻，防止冷凝水结冰导致气阀卡死。
- 安全操作：在进行任何维护操作前，务必切断气源并释放泵内压力。
- 介质兼容性：虽然接液部分为铝合金和氯丁橡胶，但在输送特殊强腐蚀性介质前，请再次确认材料兼容性。
