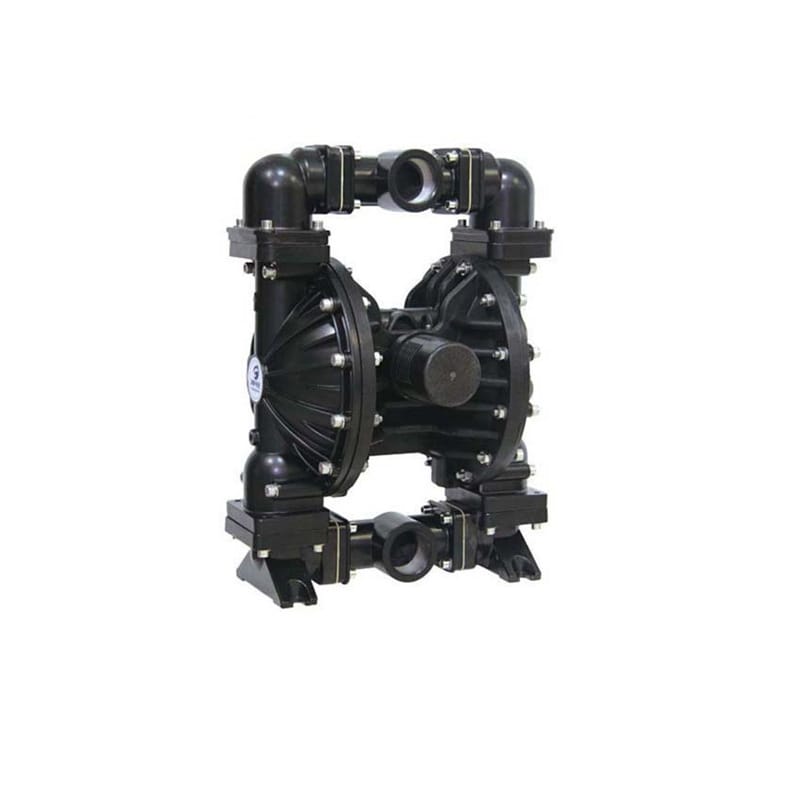

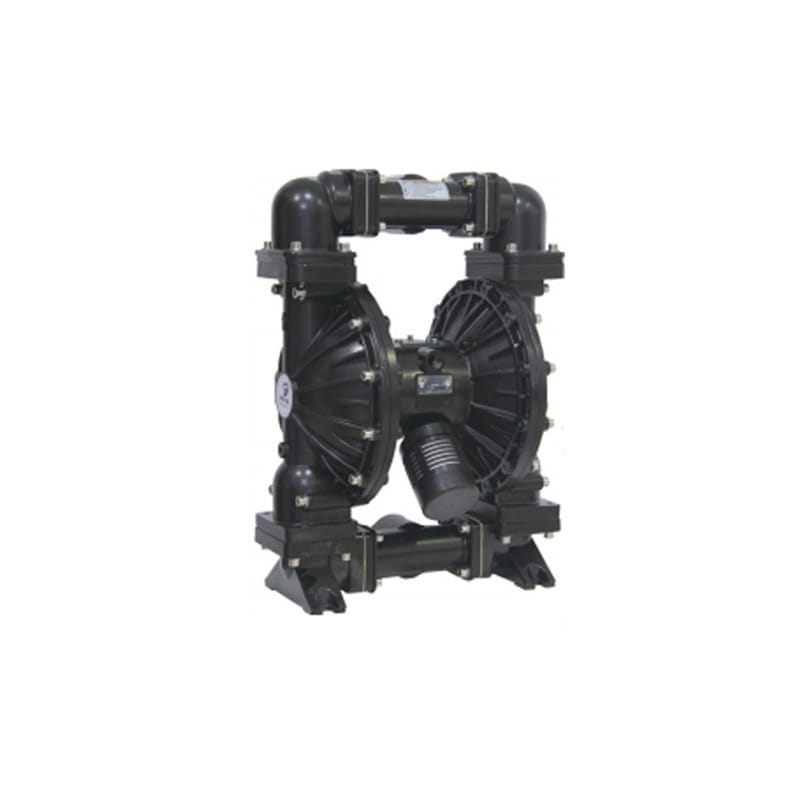

JOFEE 气动隔膜泵 MK50(2寸)铸铁泵
核心特点
- 高密封性能：阀球采用进一步加工，圆整度高，提升止回阀密封性能。
- 牢固耐用：过流部件采用四螺栓连接密封设计，三段式上下盖安装灵活方便，并可调成同时输送两种介质。
- 强材料强度：增强材料强度与结构构架，确保泵的过流部件牢固耐用。
- 进口材质膜片：膜片生产选用进口材质，保证产品质量。
- 低耗气量：导向型气阀，工作稳定，耗气量小，日常使用成本较低。

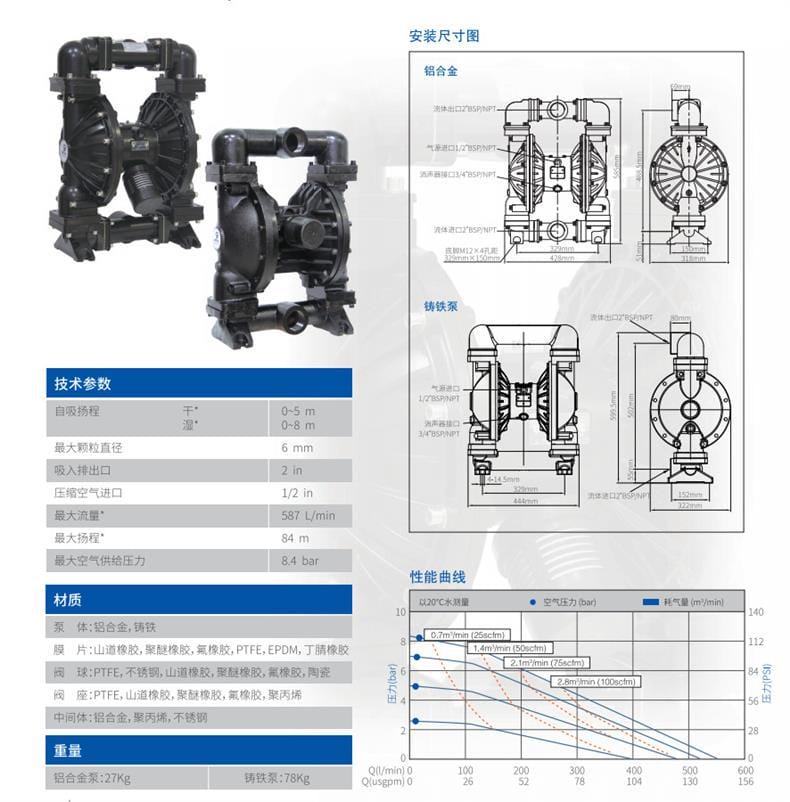

技术参数
-
自吸扬程
-
最大颗粒直径：6 mm
-
吸入排出口：2 in
-
压缩空气进口：1/2 in
-
最大流量：587 L/min
-
最大扬程：84 m
-
最大空气供给压力：8.4 bar
-
材质
- 泵体：铝合金、铸铁
- 膜片：山道橡胶、聚醚橡胶、氟橡胶、PTFE、EPDM、丁腈橡胶
- 阀球：PTFE、不锈钢、山道橡胶、聚醚橡胶、氟橡胶、陶瓷
- 阀座：PTFE、山道橡胶、聚醚橡胶、氟橡胶、聚丙烯
- 中间体：铝合金、聚丙烯、不锈钢
-
重量
-
接口尺寸信息
- 铝合金流体出口：ZBS/NPT
- 铸铁泵泵体出口：ZESI/NPT
- 气源进口：1/2 BSP/NPT
- 消音器接口：3/4 BSP/NPT
- 泵体进口：2 BSP/NPT
- 孔径：4-14.5 mm
- 尺寸：
- 铝合金泵：329 mm × 428 mm × 1 in
- 铸铁泵：444 mm × 285 mm × 152 mm
-
性能曲线说明
- 测试介质：20℃水
- 图中显示空气压力（bar）与耗气量（m³/min）的关系
- 耗气量标定值：
- 0.7 m³/min (25 scfm)
- 1.4 m³/min (50 scfm)
- 2.1 m³/min (75 scfm)
- 2.8 m³/min (100 scfm)
- 流量范围 Q：
- 单位 L/min：0～600
- 单位 USGPM：0～156
应用行业
适用于化工、食品饮料、制药、造纸、污水处理等行业，能够高效输送各种液体介质，包括腐蚀性液体、含颗粒液体等。
安装条件
- 确保安装环境通风良好，避免高温或潮湿环境影响设备性能。
- 安装时需保证泵体水平放置，以减少振动和噪音。
- 连接管道时需使用合适的密封件，防止泄漏。
- 空气源需经过滤处理，确保无水分和杂质进入气阀。
注意事项
- 使用前请检查所有连接部位是否紧固，防止运行过程中出现泄漏。
- 定期检查膜片和阀球的磨损情况，及时更换损坏部件。
- 避免长时间在超负荷状态下运行，以延长设备使用寿命。
- 若输送介质中含有固体颗粒，请定期清理泵腔，防止堵塞。
- 在停止使用时，请排空泵内残留液体，避免腐蚀或冻结。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
