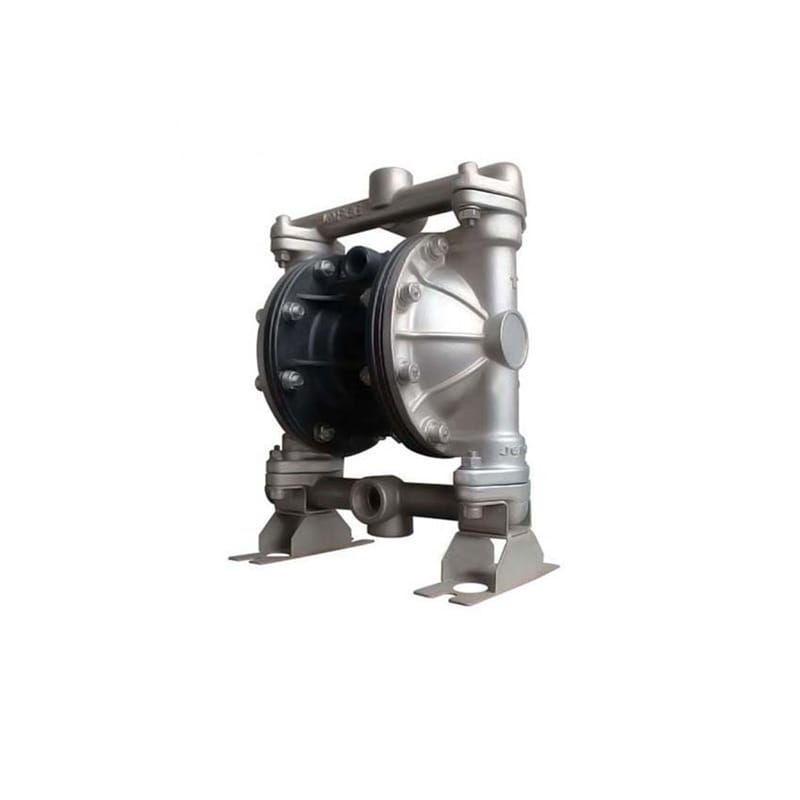

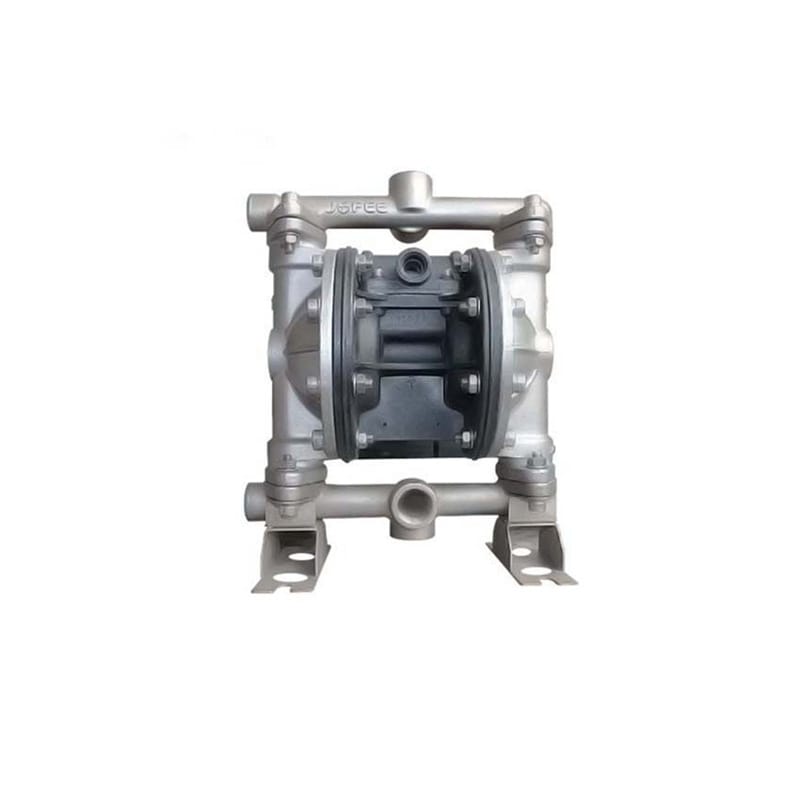

JOFEE气动隔膜泵 MK15不锈钢304隔膜泵
核心特点
- 高密封性能：阀球采用进一步加工，圆整度高，提升止回阀密封性能。
- 牢固耐用：过流部件采用四螺栓连接密封设计，三段式上下盖安装灵活方便，材料强度增强，泵的过流部件牢固耐用。
- 双介质输送：可调成同时输送两种介质。
- 进口材质膜片：膜片选用进口材质，确保耐久性和可靠性。
- 低耗气量：导向型气阀设计，工作稳定且耗气量小，日常使用成本较低。
- 干吸能力强：泵的干吸能力可达4~7m。

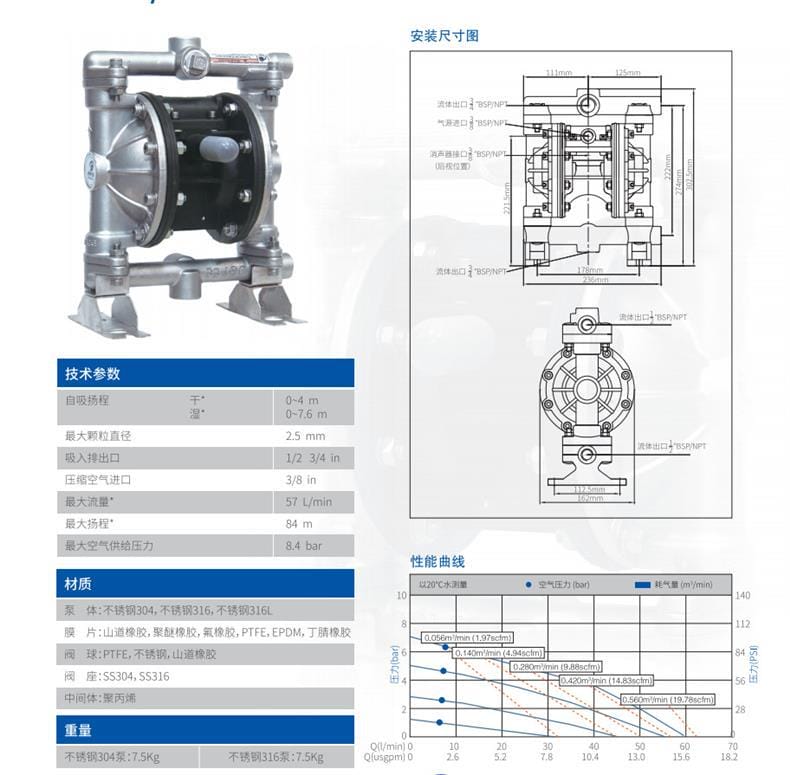

技术参数
| 参数名称 |
单位 |
参数值 |
| 自吸扬程（干） |
m |
0~4m / 0~7.6m |
| 最大颗粒直径 |
mm |
2.5mm |
| 吸入/出口口径 |
in |
1/2, 3/4 in |
| 压缩空气进口口径 |
in |
3/8 in |
| 最大流量 |
L/min |
57 L/min |
| 最大扬程 |
m |
84m |
| 最大空气供给压力 |
bar |
8.4 bar |
性能曲线
- 空气压力与耗气量关系：
- 1 bar：0.056 m³/min (1.97 scfm)
- 2 bar：0.140 m³/min (4.94 scfm)
- 4 bar：0.280 m³/min (9.88 scfm)
- 6 bar：0.420 m³/min (14.83 scfm)
- 8 bar：0.560 m³/min (19.78 scfm)
- 流量 Q (L/min) 范围：0~70 L/min，对应压力值为 2.6, 5.2, 7.8, 10.4, 13.0, 15.6, 18.2。
应用行业
- 化工行业
- 制药行业
- 食品饮料行业
- 水处理行业
- 电子半导体行业
安装条件
- 环境温度：需在适宜的工作温度范围内运行。
- 压缩空气供应：需要稳定的压缩空气供应，最大空气供给压力为8.4 bar。
- 进出口连接：吸入和出口口径为1/2或3/4英寸，压缩空气进口为3/8英寸。
- 固定方式：需确保泵体稳固安装，避免震动影响。
注意事项
- 定期检查膜片及阀球的磨损情况，及时更换以保证正常运行。
- 确保压缩空气的质量，避免杂质进入导致气阀堵塞。
- 在输送腐蚀性液体时，选择合适的过流部件材质（如不锈钢304、316或316L）。
- 避免长时间空转，以免损坏膜片和内部结构。
- 使用前确认所有连接部位密封良好，防止泄漏。
备注：本设备适用于多种工业场景，具体选型需根据实际工况需求进行调整。
MORAK系列气动隔膜泵具有以下特征：
阀球采用进一步加工，圆整度高，提升止回阀密封性能。
过流部件采用四螺栓连接密封设计，牢固且密封性好，泵的干吸能力可达4~7m。
三段式上下盖，安装灵活方便，并可调成同时输送两种介质。
增强材料强度与结构构架，泵的过流部件牢固耐用。
膜片生产选用进口材质。
导向型气阀，工作稳定, 耗气量小，日常使用成本较低。
