边锋固德牌 QBY3 系列气动隔膜泵产品手册

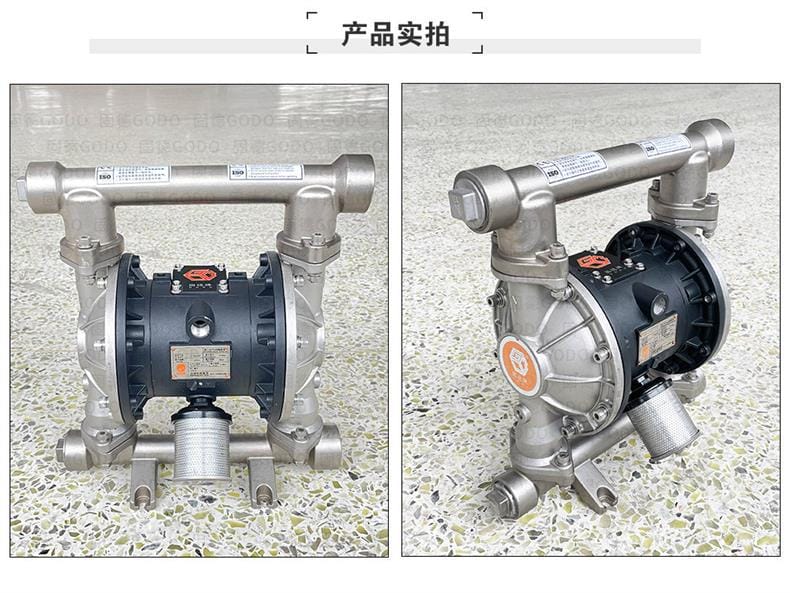

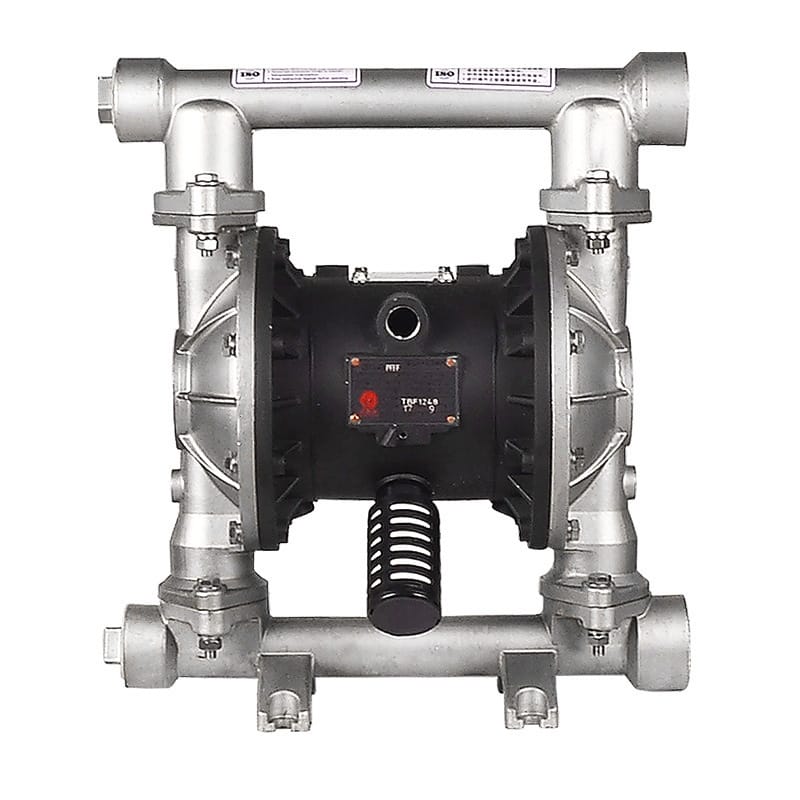

产品概述

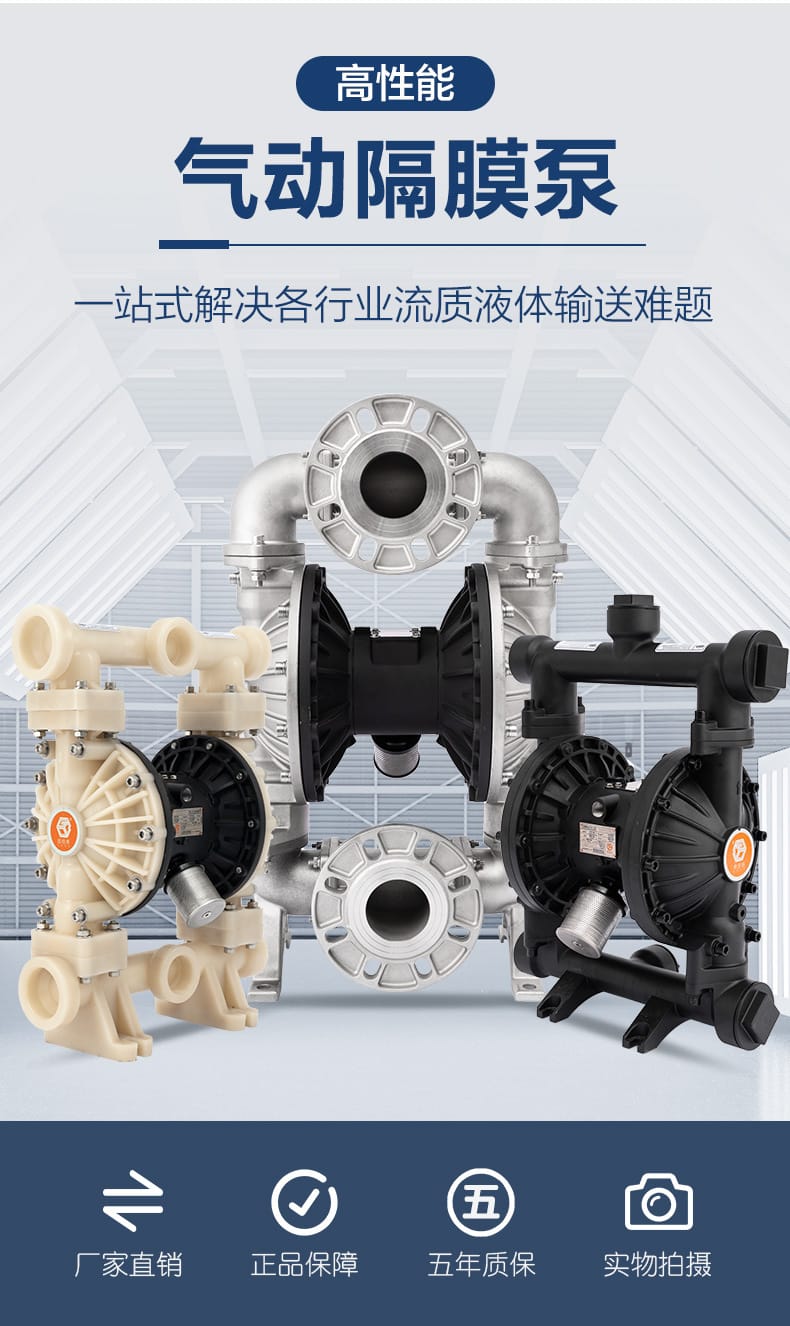

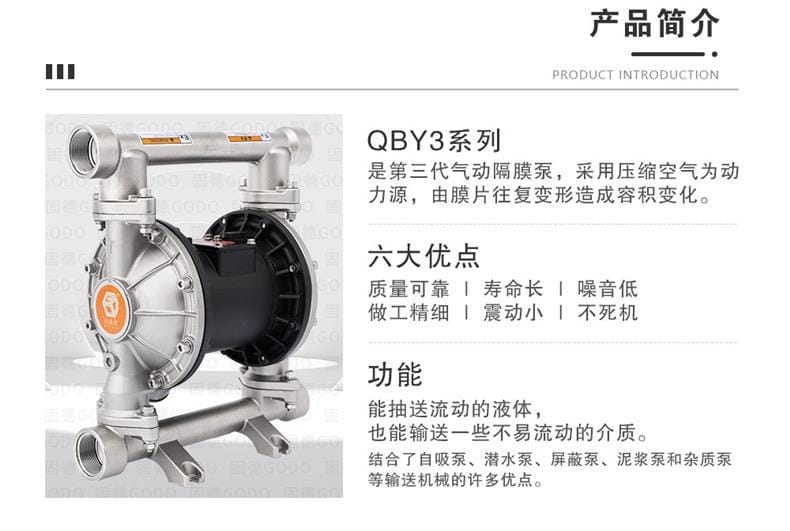

边锋固德牌 QBY3 系列气动隔膜泵是第三代气动隔膜泵，采用压缩空气为动力源，由膜片往复变形造成容积变化。作为边锋机械集团源头厂家直供产品，该系列泵结合了三向先导式配气室结构与高品质金属消声器，具备质量可靠、寿命长、噪音低、做工精细、震动小及不死机等六大优点，一站式解决各行业流质液体输送难题。
核心特点
- 五大选择理由：诚信经营保证真材实料；厂家直供正品保证可参观验厂；强大专业售前售后快速沟通；全国包邮提供送货上门服务；五年质保提供终身技术支持。

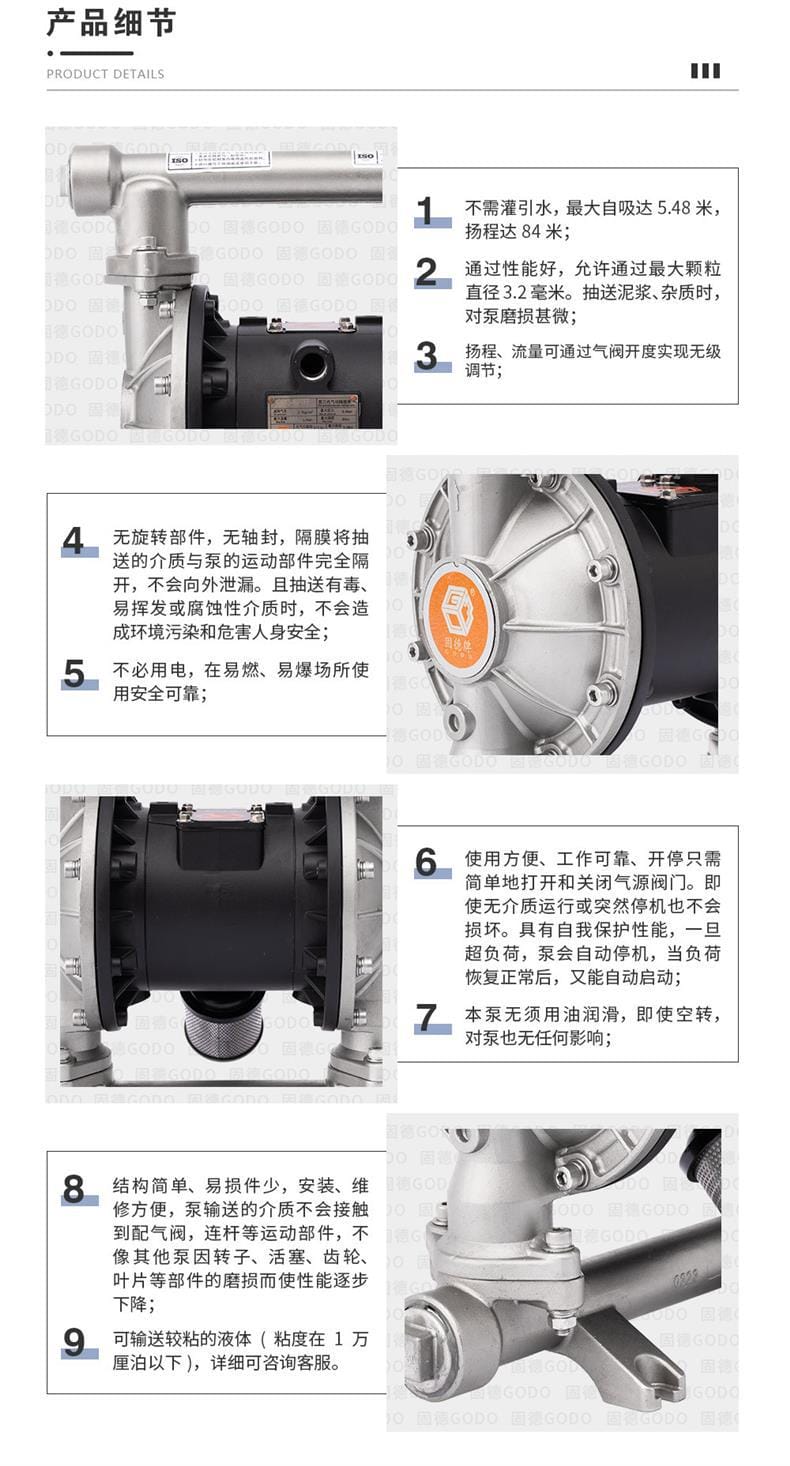

- 六大技术优势：不需灌引水最大自吸达 5.48 米；通过性能好允许最大颗粒直径 3.2 毫米；扬程流量可通过气阀开度实现无级调节；无旋转部件无轴封隔膜将介质与运动部件完全隔开；不必用电在易燃易爆场所使用安全可靠；使用方便工作可靠开停只需简单开关气源阀门。

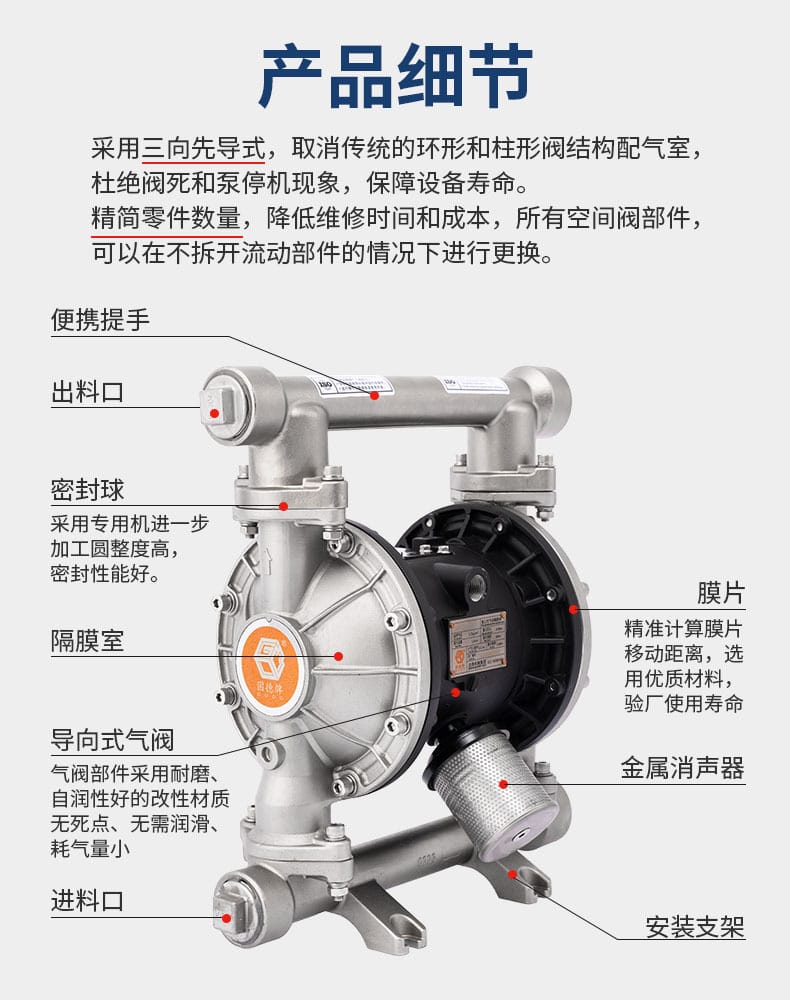

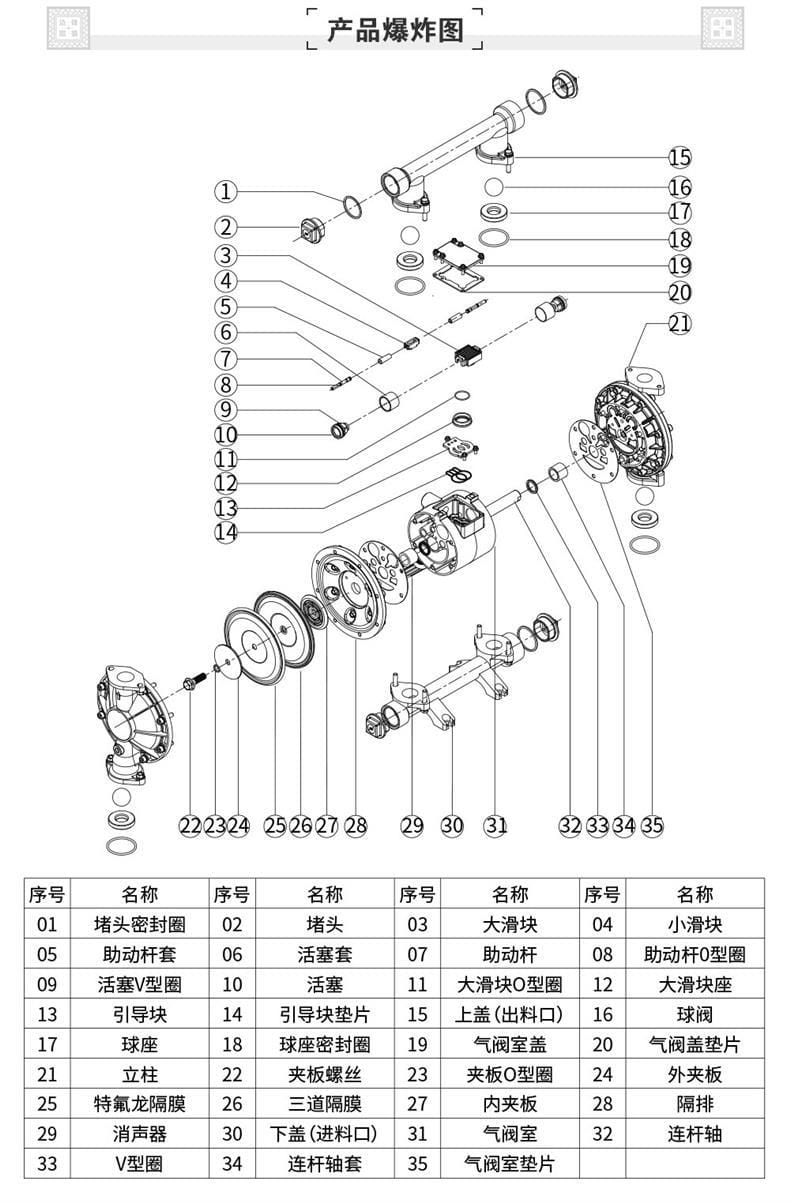

- 结构创新：采用三向先导式取消传统环形柱形阀结构配气室，杜绝阀死和泵停机现象；精简零件数量降低维修时间和成本；所有气阀部件可以在不拆开流动部件的情况下进行更换。
- 性能卓越：全寿命成本比老款泵低 30%；新型内置气阀室杜绝死机风险；耐高温环境最高达 150℃；整泵结构性防爆符合 ExdIICT6Gb 防爆标准。

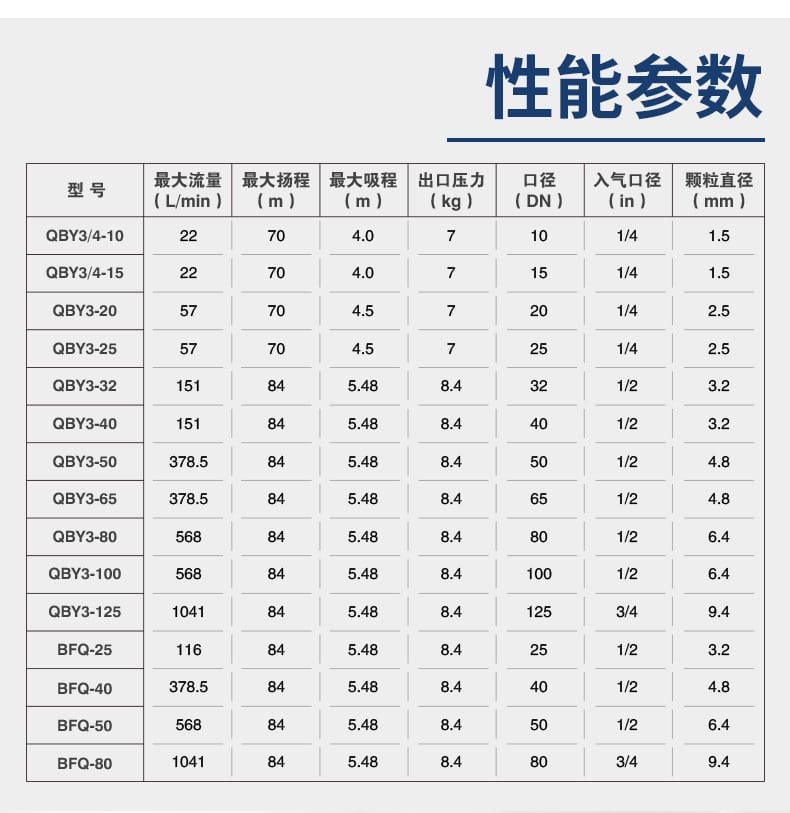

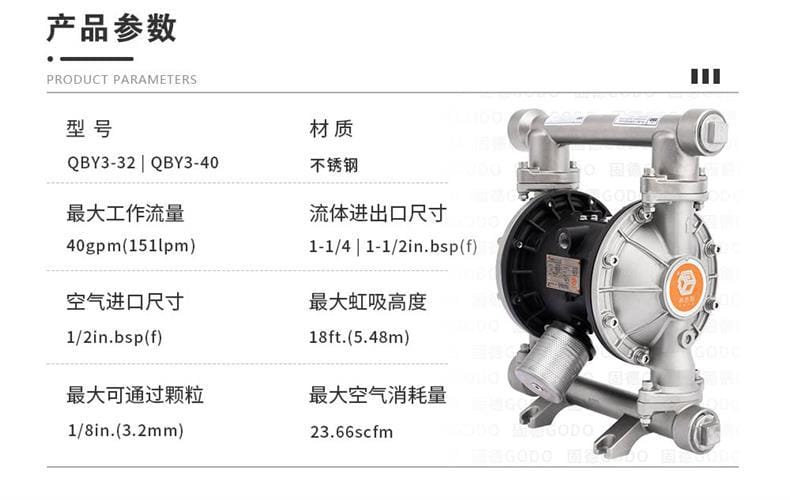

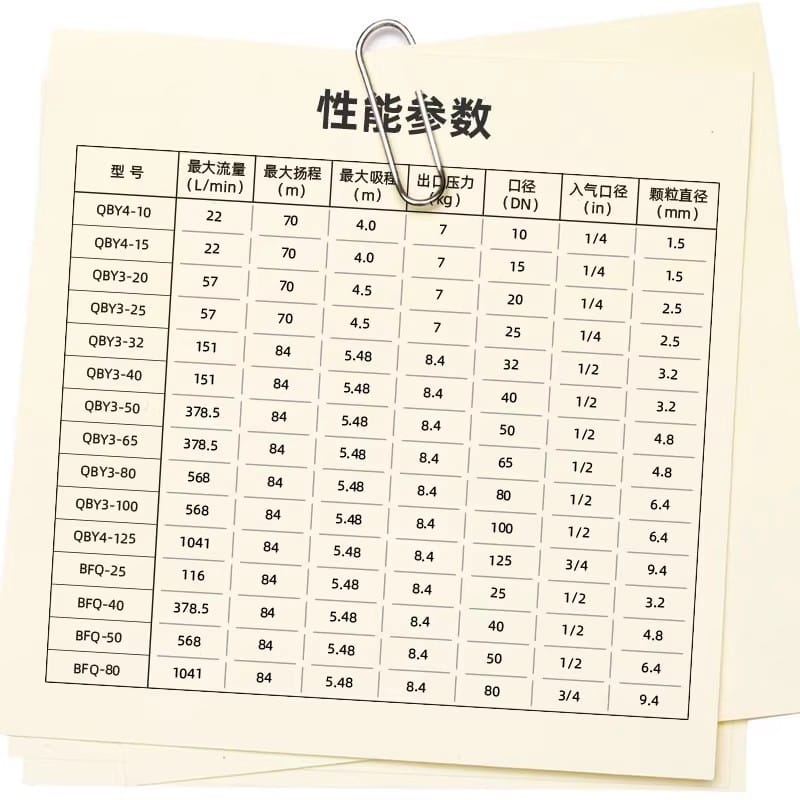

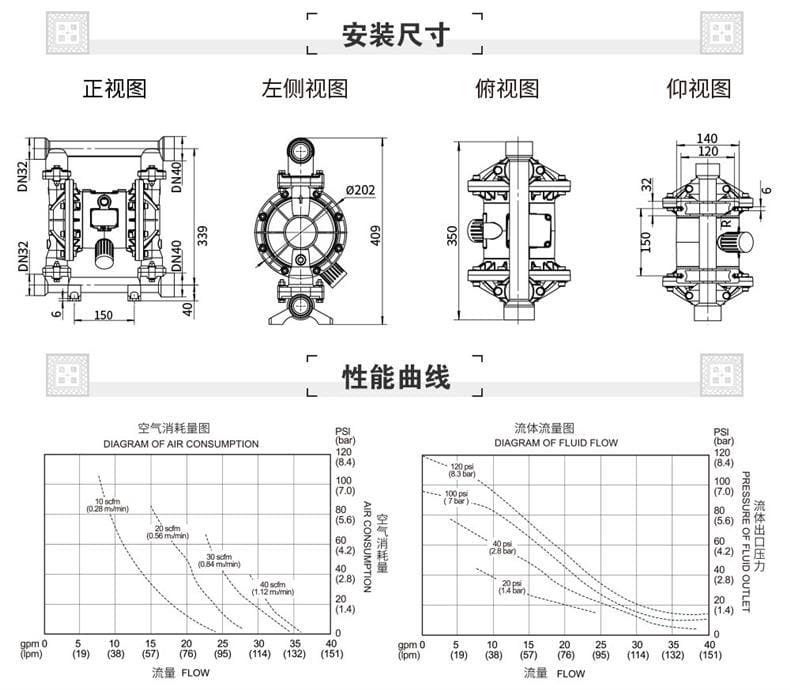

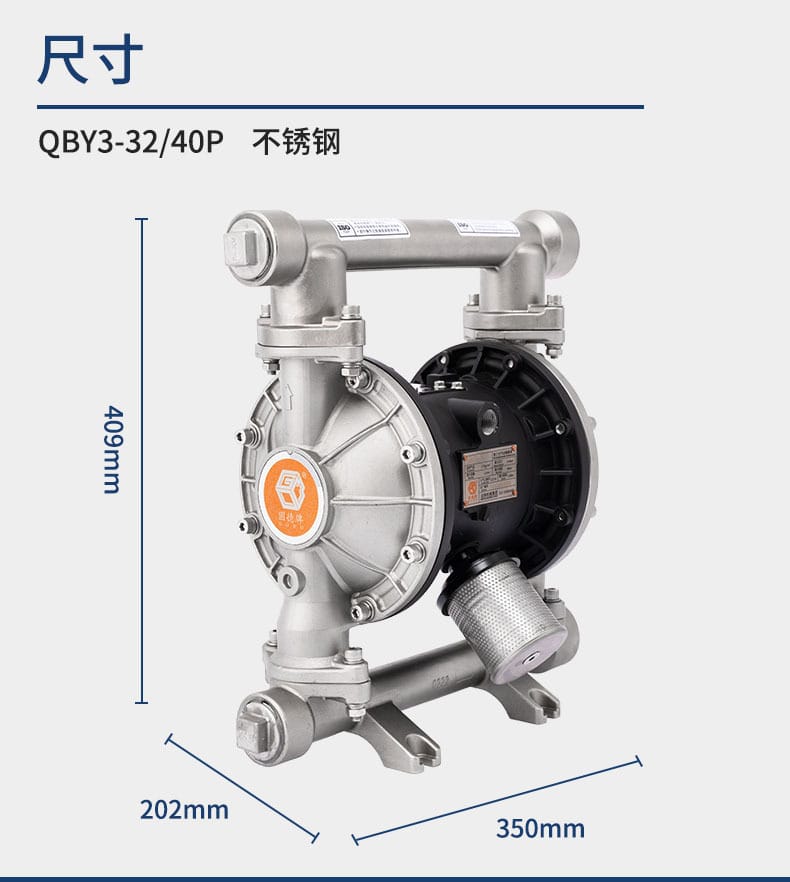

技术参数
| 型号 |
最大流量 (L/min) |
最大扬程 (m) |
最大吸程 (m) |
出口压力 (kg) |
口径 (DN) |
入气口径 (in) |
颗粒直径 (mm) |
| QBY3/4-10 |
22 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
| QBY3/4-15 |
22 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
4.8 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
材质与适用介质

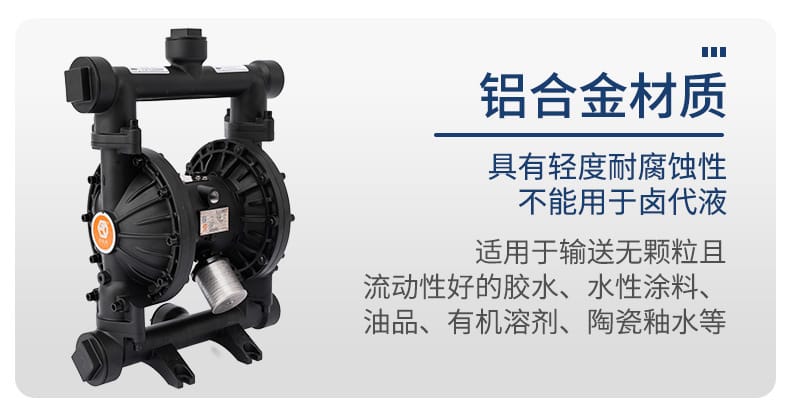

- 铝合金材质：具有轻度耐腐蚀性，不能用于卤代液。适用于输送无颗粒且流动性好的胶水、水性涂料、油品、有机溶剂、陶瓷釉水等。

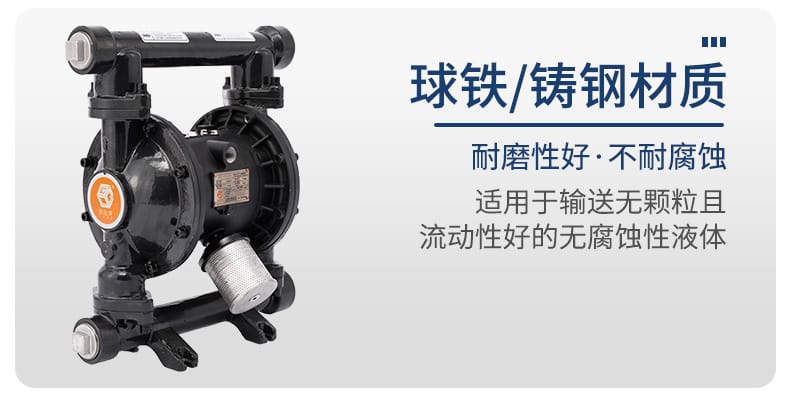

- 球铁/铸钢材质：耐磨性好但不耐腐蚀。适用于输送无颗粒且流动性好的无腐蚀性液体。

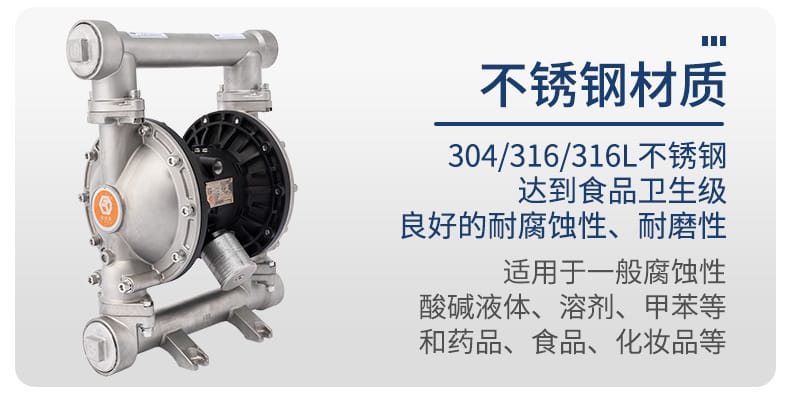

- 不锈钢材质：304/316/316L 不锈钢达到食品卫生级，具有良好的耐腐蚀性和耐磨性。适用于一般腐蚀性酸碱液体、溶剂、甲苯等和药品、食品、化妆品等。

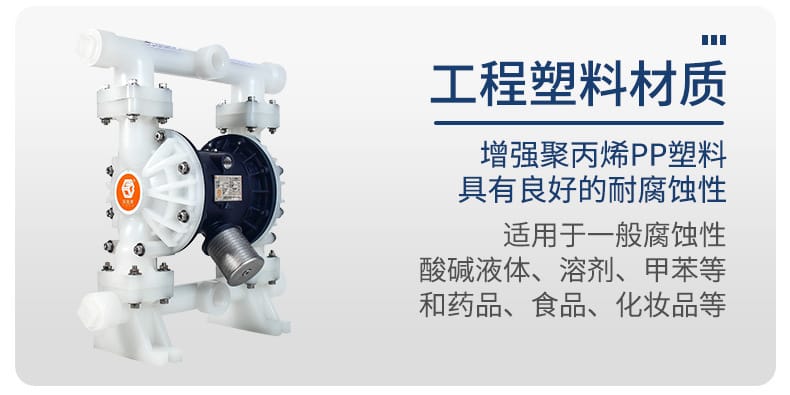

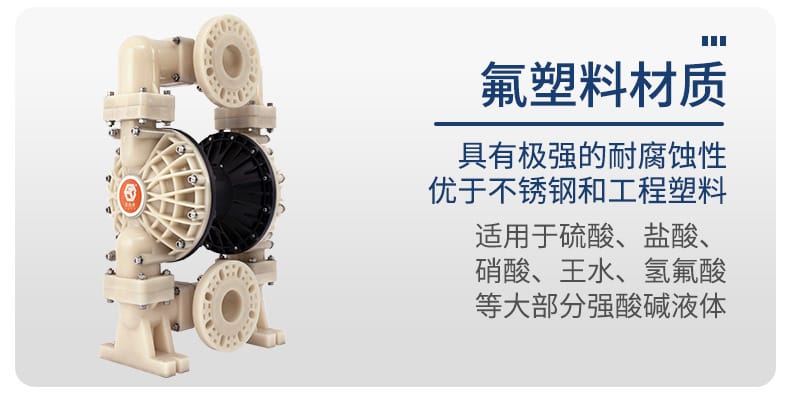

- 工程塑料材质：增强聚丙烯 PP 塑料具有极强的耐腐蚀性，优于不锈钢和工程塑料。适用于硫酸、盐酸、硝酸、王水、氢氟酸等大部分强酸碱液体。

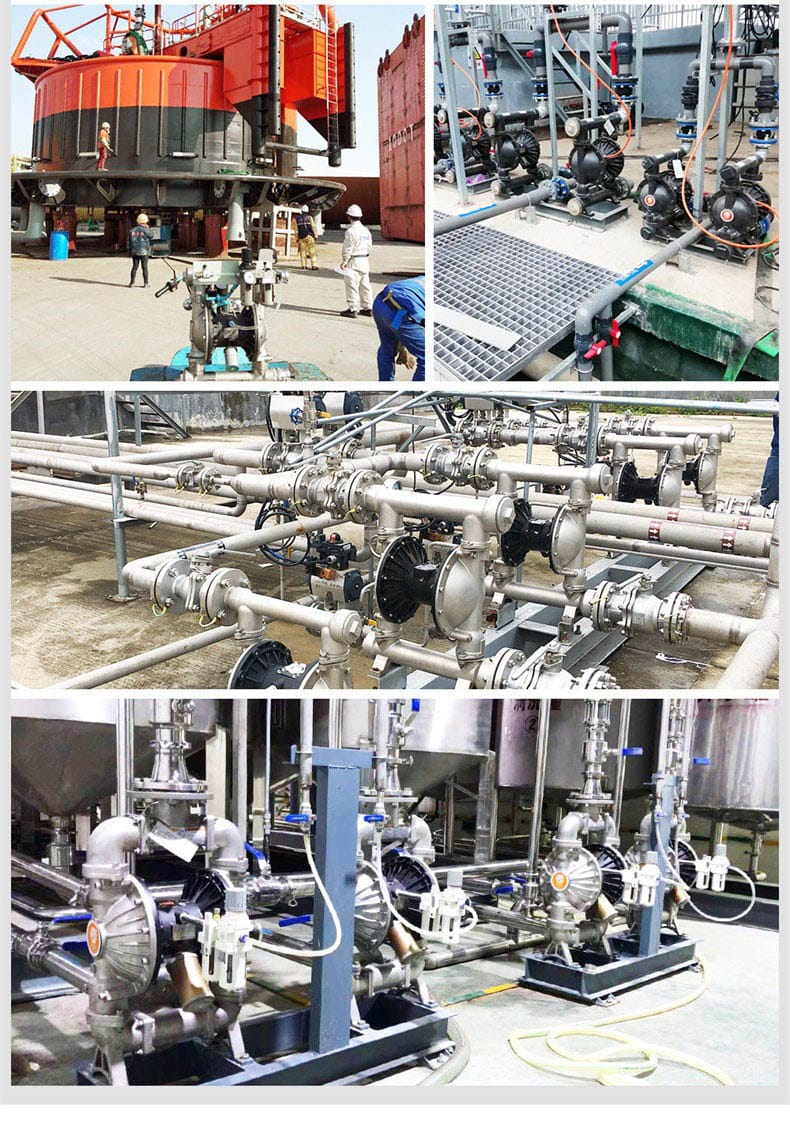

应用行业
广泛运用在陶瓷、化工、环保、油田、制药、食品、冶金、造纸、电力、印染等领域。具体涵盖涂料油漆、机械制造、精细化工、船舶及海洋工程、食品饮料、日化、电子及微电子等行业。
安装条件
- 动力源要求：需接入压缩空气源，空气进口尺寸为 1/2 in.bsp(f)，无需用电，适合无电源区域。
- 管路连接：流体进出口尺寸根据型号不同为 1-1/4 至 1-1/2 in.bsp(f)，确保连接密封良好以防泄漏。
- 环境要求：整泵结构性防爆，适合易燃、易爆场所；可在高温环境下正常运转，泵体最高可耐温度达 150℃。
- 空间预留：结构简单易损件少，但需预留维修更换空间，以便在不拆开流动部件的情况下更换气阀部件。
注意事项
- 材质选型：务必根据输送介质特性选择合适的泵体材质，特别注意铝合金不可用于卤代液。
- 运行保护：泵具有自我保护性能，一旦超负荷会自动停机，负荷恢复后自动启动，避免长时间异常工况运行。
- 维护保养：QBY3 系列正常工况下每年只需更换一次易损件，建议定期检查膜片及球阀密封情况以降低全寿命成本。
- 安全操作：虽可空运转，但建议在有介质情况下运行以延长寿命；出口超压后自动停机，卸压后自动启动，请勿强行堵塞出口。
- 资质保障：产品拥有 60 余项核心专利，符合国家企业信用信息公示系统备案，购买时请认准边锋机械集团有限公司官方渠道。
