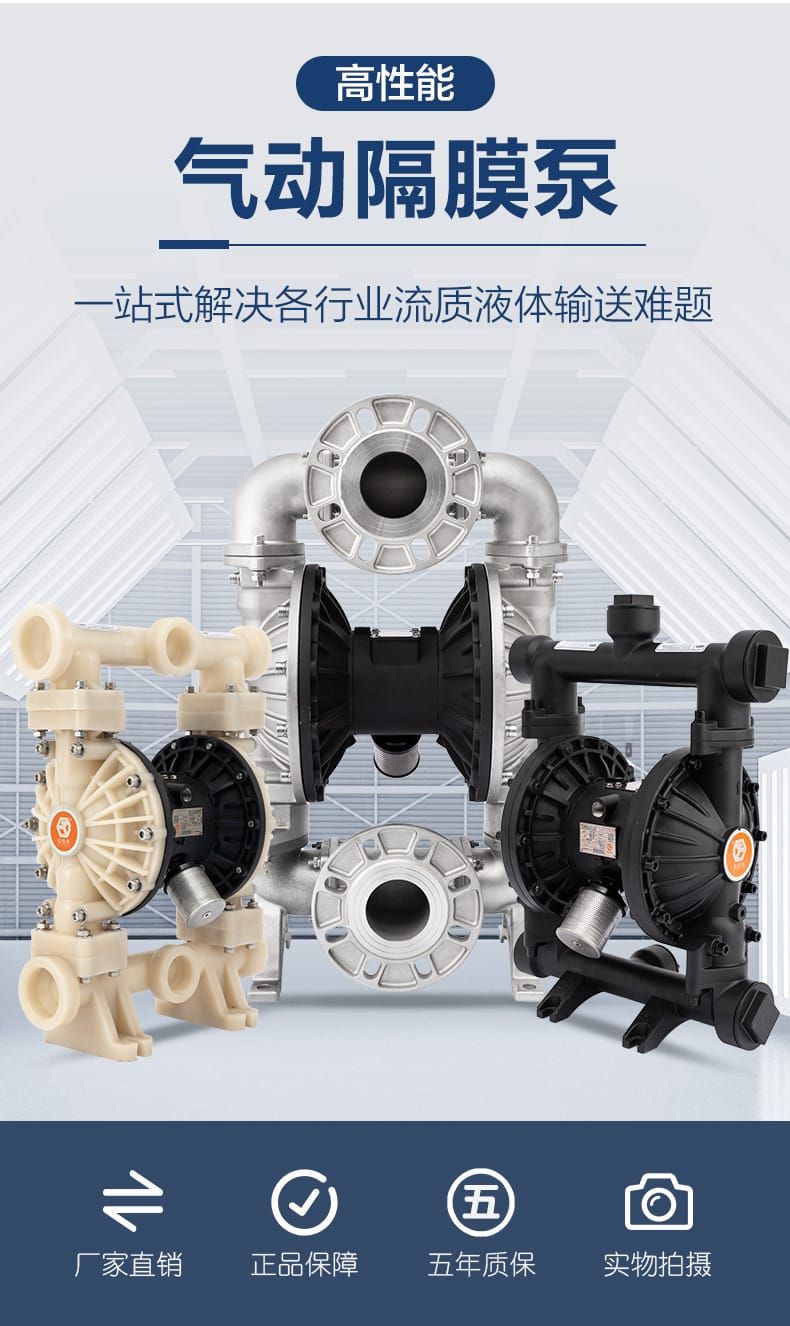

边锋固德牌 QBY3 系列气动隔膜泵产品手册
品牌背景

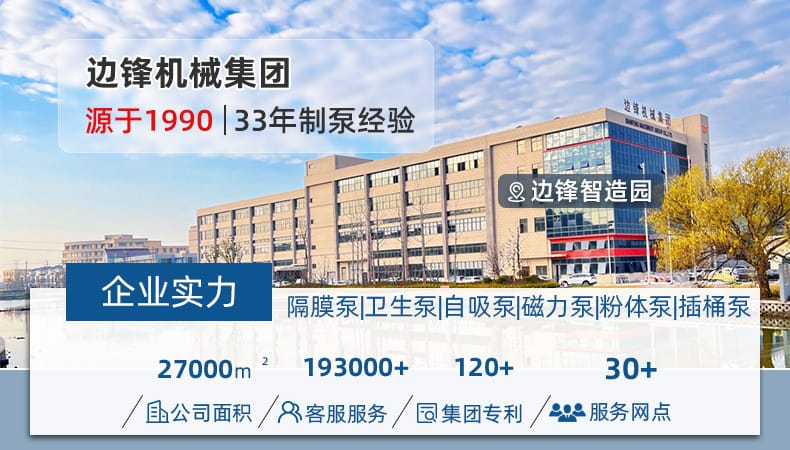

边锋机械集团，源于 1990 年，拥有 33 年制泵经验。源头厂家直供，全国包邮，五年质保，提供终身技术支持。
核心特点
- 高效耐用：QBY3 系列每年仅需更换一次易损件，全寿命成本比老款低 30%。
- 智能防死机：新型内置气阀室杜绝死机风险，超负荷自动停机，负荷恢复自动启动。
- 安全防爆：符合 Ex c II T6 Gb 防爆标准，无需用电，适用于易燃易爆场所。

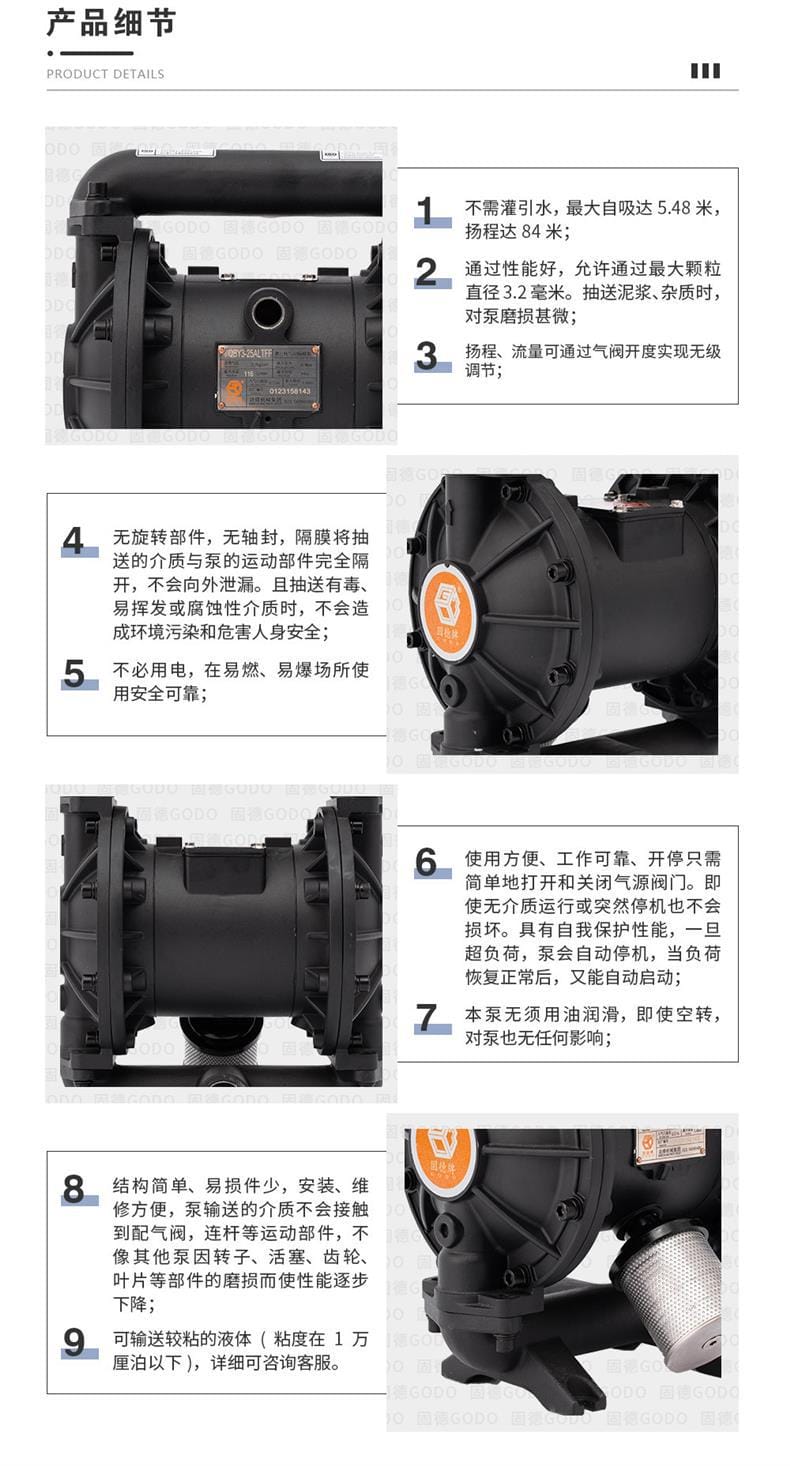

- 强劲性能：最大自吸可达 5.48 米，扬程达 84 米，允许通过颗粒直径最大 9.4mm。
- 零泄漏设计：无轴封，介质与运动部件完全隔开，环保且保障人身安全。
- 灵活调节：流量和扬程可通过气阀开度实现无级调节。
- 多材质适配：提供铝合金、球铁、不锈钢、PTFE、PP 等多种材质选择。
- 维护简便：结构简单，易损件少，安装维修方便。
技术参数

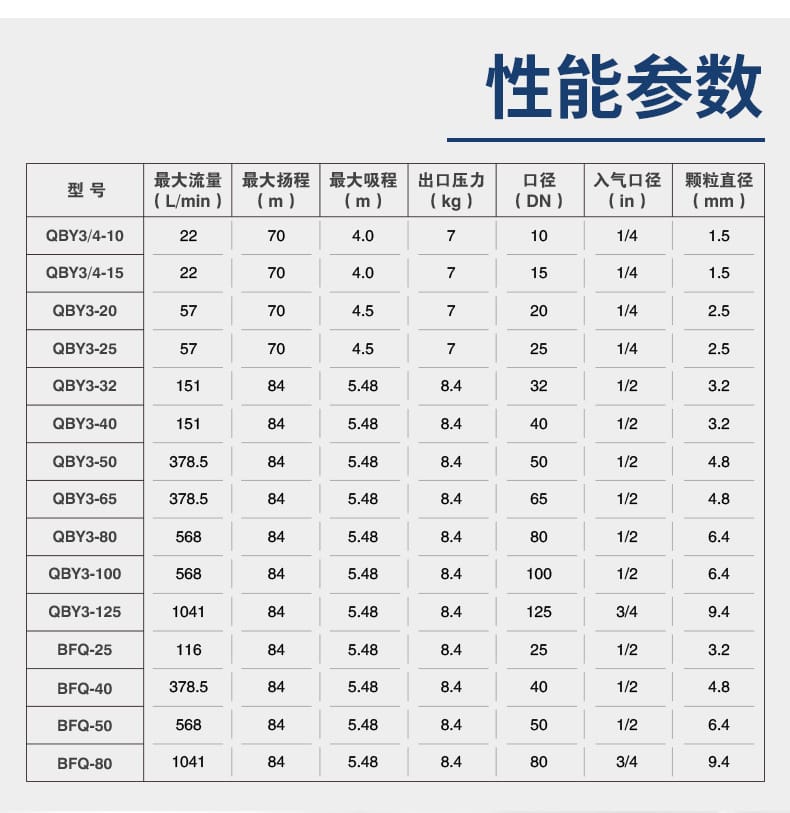

通用性能参数表
| 型号 |
最大流量 (L/min) |
最大扬程 (m) |
最大吸程 (m) |
出口压力 (kg) |
口径 (DN) |
入气口径 (in) |
颗粒直径 (mm) |
| QBY3/4-10 |
227 |
70 |
4.0 |
7 |
10 |
1/4 |
1.5 |
| QBY3/4-15 |
227 |
70 |
4.0 |
7 |
15 |
1/4 |
1.5 |
| QBY3-20 |
57 |
70 |
4.5 |
7 |
20 |
1/4 |
2.5 |
| QBY3-25 |
57 |
70 |
4.5 |
7 |
25 |
1/4 |
2.5 |
| QBY3-32 |
151 |
84 |
5.48 |
8.4 |
32 |
1/2 |
3.2 |
| QBY3-40 |
151 |
84 |
5.48 |
8.4 |
40 |
1/2 |
3.2 |
| QBY3-50 |
378.5 |
84 |
5.48 |
8.4 |
50 |
1/2 |
4.8 |
| QBY3-65 |
378.5 |
84 |
5.48 |
8.4 |
65 |
1/2 |
4.8 |
| QBY3-80 |
568 |
84 |
5.48 |
8.4 |
80 |
1/2 |
6.4 |
| QBY3-100 |
568 |
84 |
5.48 |
8.4 |
100 |
1/2 |
6.4 |
| QBY3-125 |
1041 |
84 |
5.48 |
8.4 |
125 |
3/4 |
9.4 |
| BFQ-25 |
116 |
84 |
5.48 |
8.4 |
25 |
1/2 |
3.2 |
| BFQ-40 |
378.5 |
84 |
5.48 |
8.4 |
40 |
1/2 |
4.8 |
| BFQ-50 |
568 |
84 |
5.48 |
8.4 |
50 |
1/2 |
6.4 |
| BFQ-80 |
1041 |
84 |
5.48 |
8.4 |
80 |
3/4 |
9.4 |

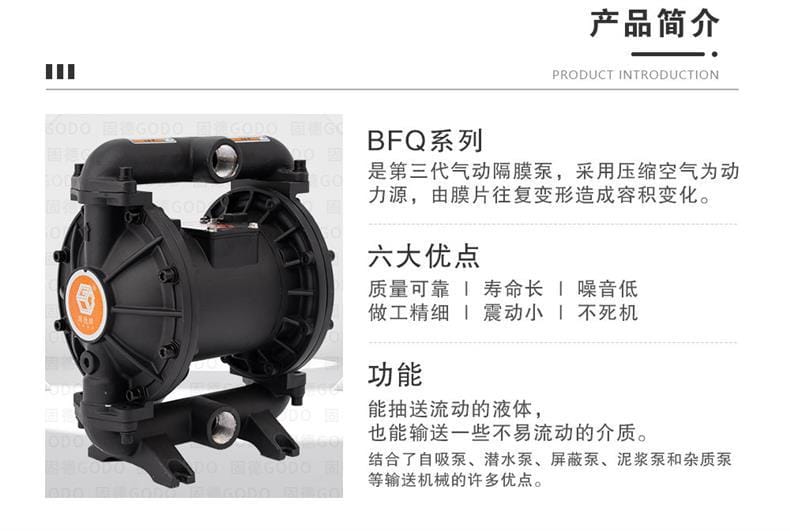

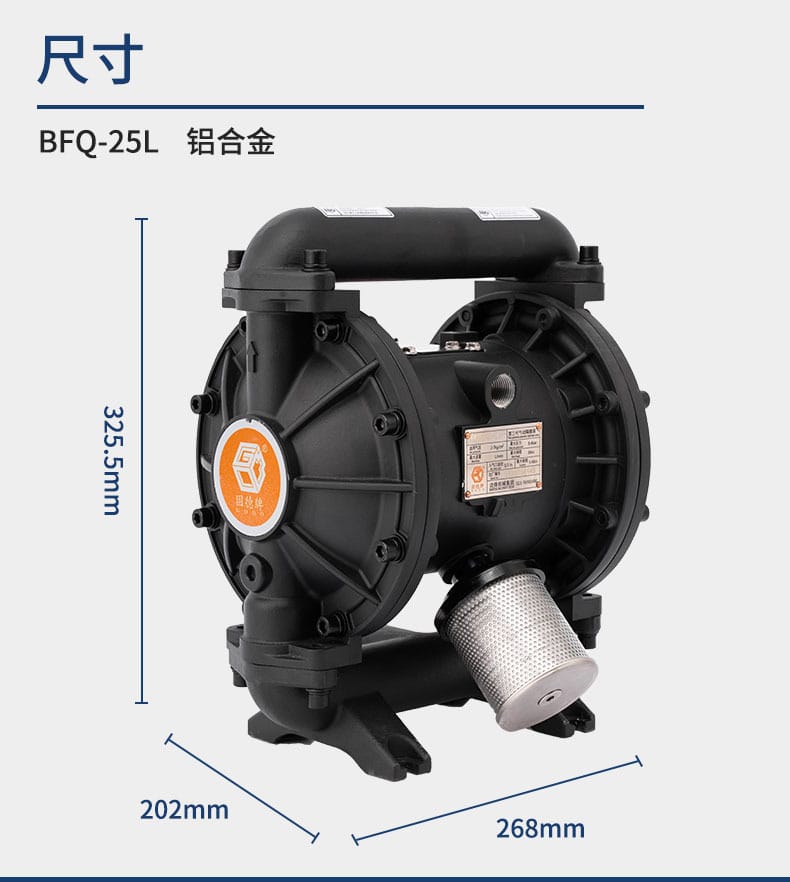

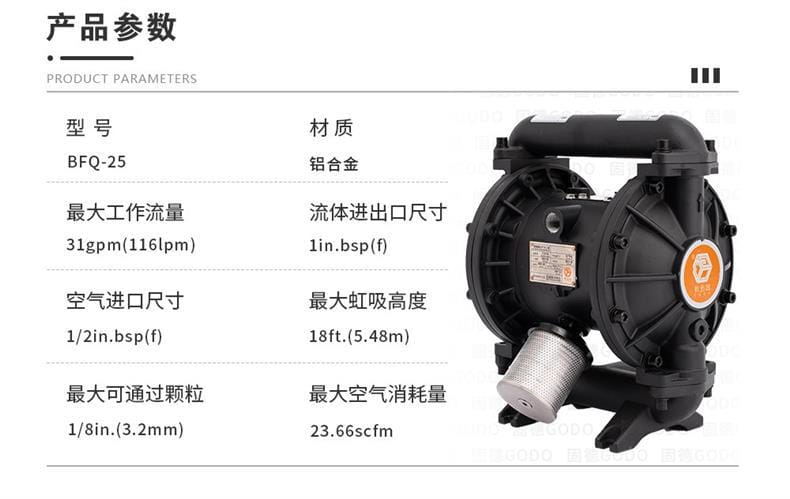

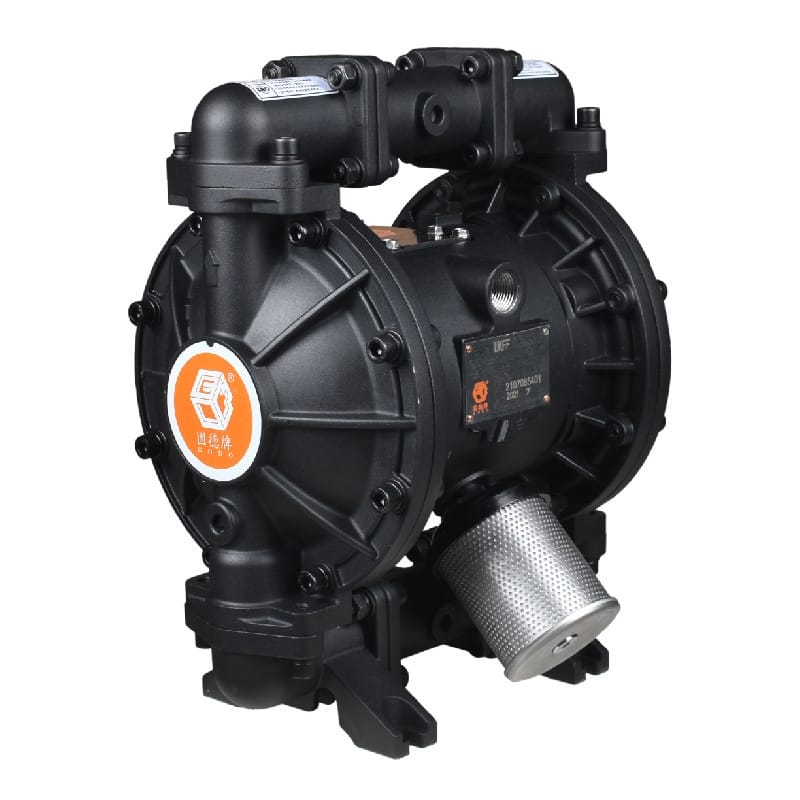

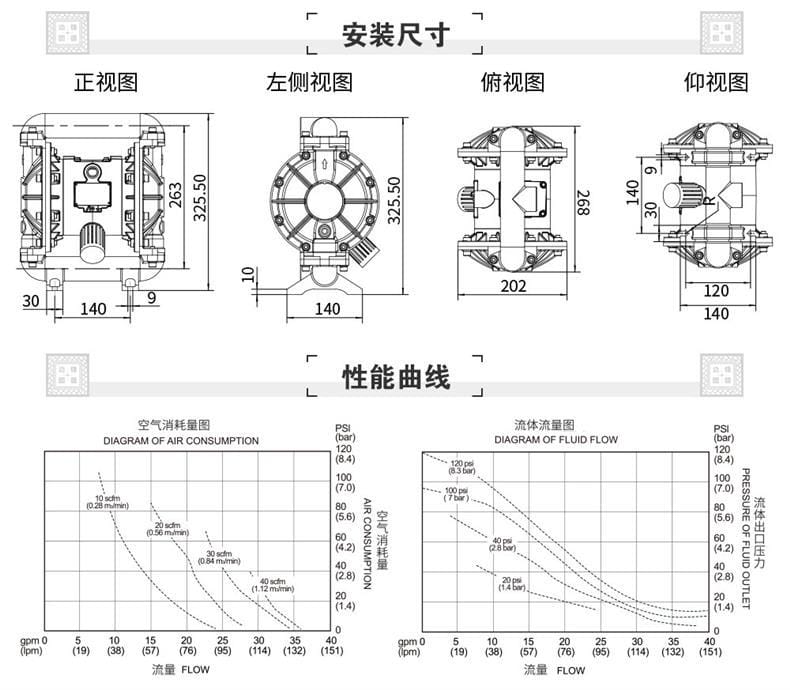

重点型号 BFQ-25L 详细参数
- 材质：铝合金
- 流体进出口尺寸：1in.bsp(f)
- 空气进口尺寸：1/2in.bsp(f)
- 最大工作流量：31gpm (116lpm)
- 最大虹吸高度：18ft. (5.48m)
- 最大可通过颗粒：1/8in. (3.2mm)
- 最大空气消耗量：23.66scfm
应用行业与材质匹配

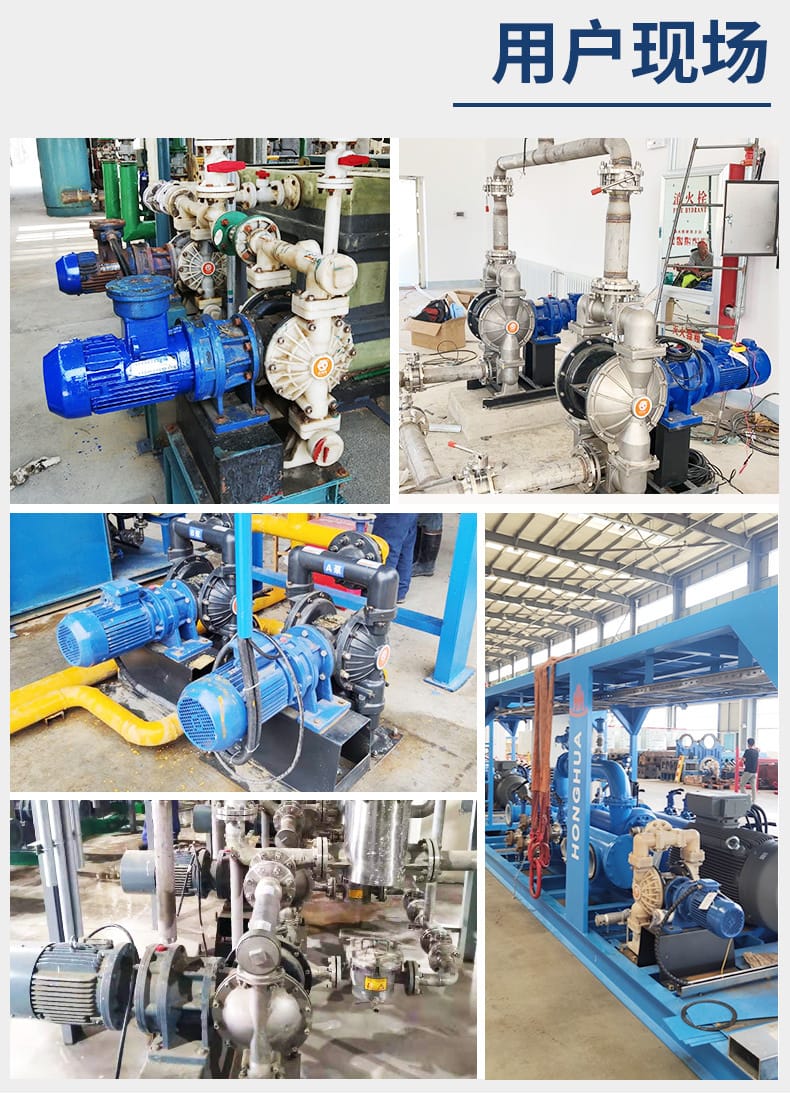

本泵广泛运用于陶瓷、化工、环保、油田、制药、食品、冶金、造纸、电力、印染等领域。具体材质适用场景如下：

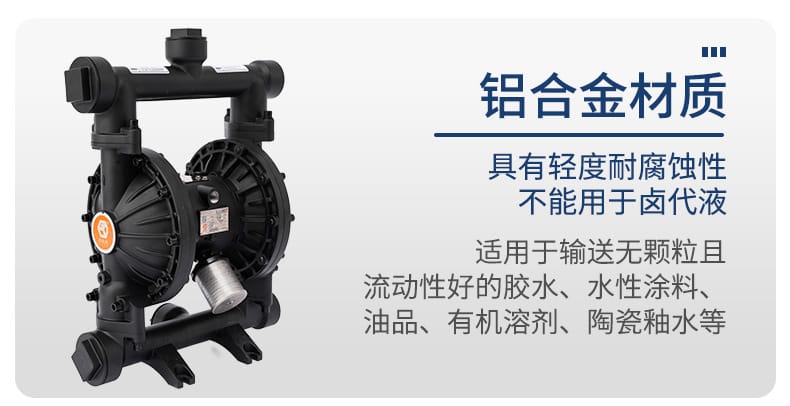

- 铝合金：轻度耐腐蚀，适用于胶水、水性涂料、油品、有机溶剂、陶瓷釉水等（不可用于卤代液）。

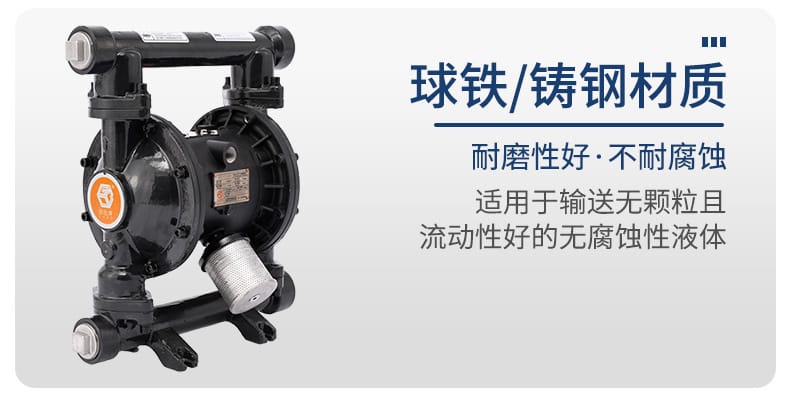

- 球铁/铸钢：耐磨性好，不耐腐蚀，适用于无腐蚀性液体。

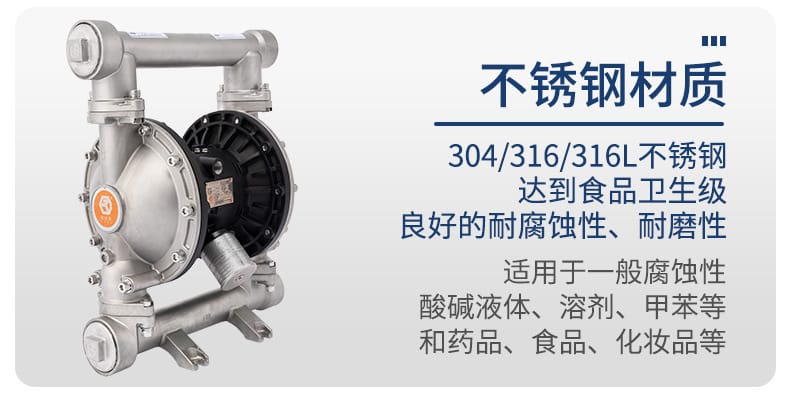

- 不锈钢 (304/316/316L)：食品卫生级，耐腐蚀耐磨，适用于酸碱液体、溶剂、药品、食品、化妆品等。

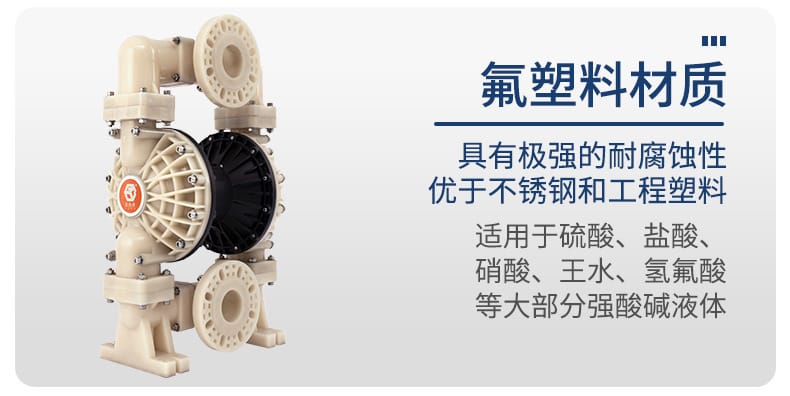

- 聚四氟乙烯 (PTFE)：极强耐腐蚀性，适用于硫酸、盐酸、硝酸、王水、氢氟酸等强酸碱液体。

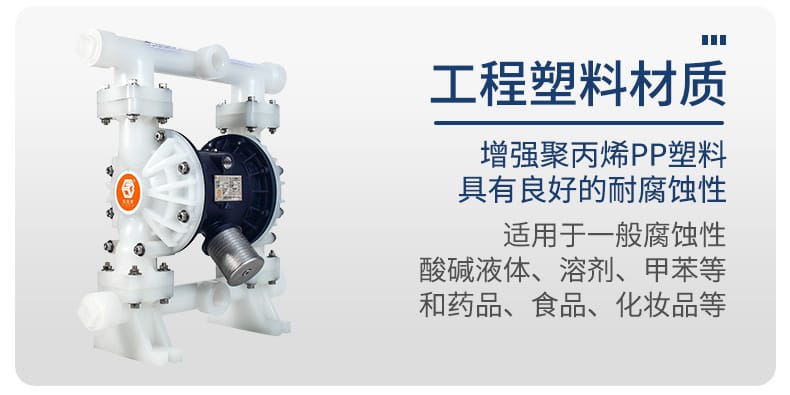

- 工程塑料 (PP)：良好耐腐蚀性，适用于一般腐蚀性酸碱液体、溶剂、药品、食品等。
安装条件
- 气源要求：需配备压缩空气动力源，建议使用洁净干燥空气，配管直径需满足入气口径要求（如 1/2in.bsp(f)）。
- 管路连接：根据型号选择对应的流体进出口尺寸（如 1in.bsp(f)），确保密封良好。
- 环境要求：工作环境温度最高可达 150℃，具备耐高温性能；若需防爆，请确认现场符合 Ex c II T6 Gb 标准。
- 基础固定：泵体震动小，但仍建议安装在稳固基础上，必要时加装减震垫。
- 空间预留：需预留足够的维修空间以便更换易损件及拆卸零部件。
注意事项
- 材质兼容性：铝合金泵严禁输送卤代液，以免腐蚀损坏；强酸强碱请选择 PTFE 或不锈钢材质。
- 易损件维护：正常工况下建议每年检查更换一次易损件（如膜片、球阀、密封圈），老款泵频率较高，新款已优化。
- 运行保护：虽然泵可空运转，但长期空转可能影响寿命；出口堵塞时泵会自动停机，卸压后自动启动，请勿强行干预。
- 润滑要求：本泵无须用油润滑，即使空转也无影响，切勿随意添加润滑油进入气路。
- 安全操作：在易燃、易爆场所使用时，请确保接地良好，并使用高品质金属消声器以降低噪音并辅助防爆。
- 粘度限制：可输送较粘液体（粘度在 1 万厘泊以下），超过此范围请咨询客服确认。

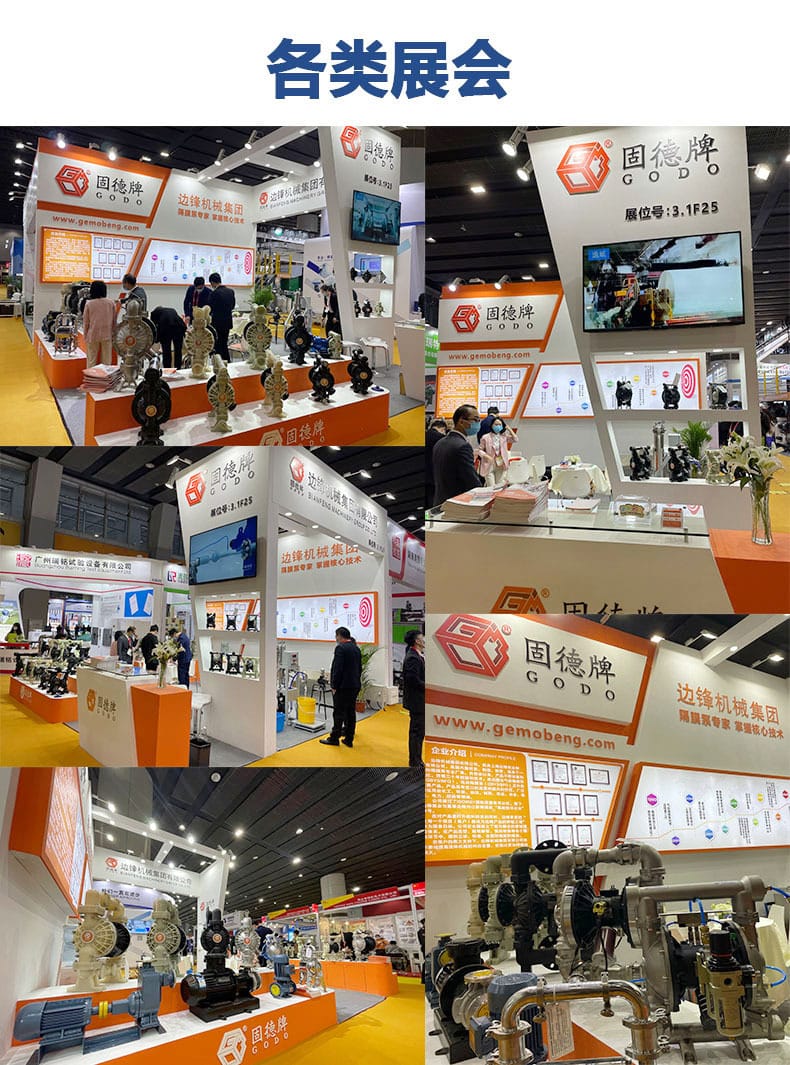

企业实力与合作
- 资质认证：统一社会信用代码 91310118MAIJLAYE9K，注册资本 5000 万元，拥有 60 余项核心专利。
- 合作伙伴：中远海运、中国石油、国药集团、青岛啤酒、SANY 等多家知名企业。
- 售后服务：全国包邮，送货上门，五年质保，提供终身技术支持。
