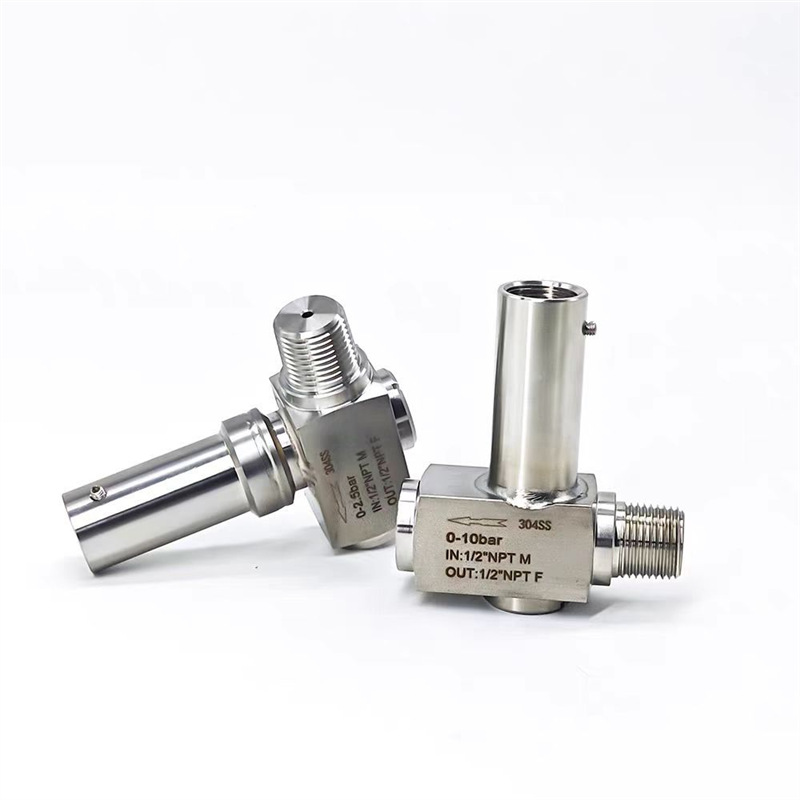

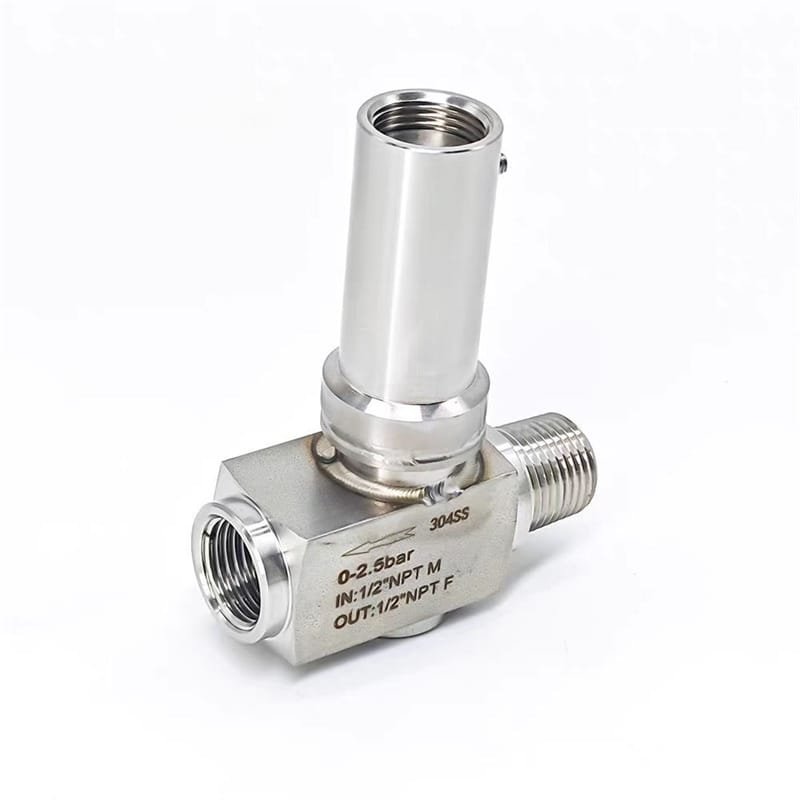

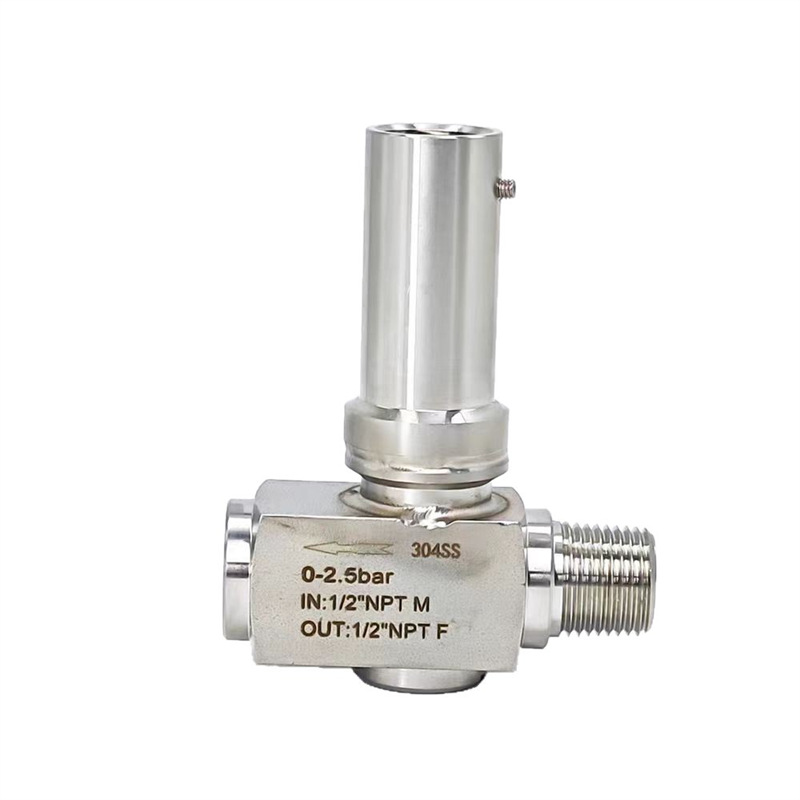

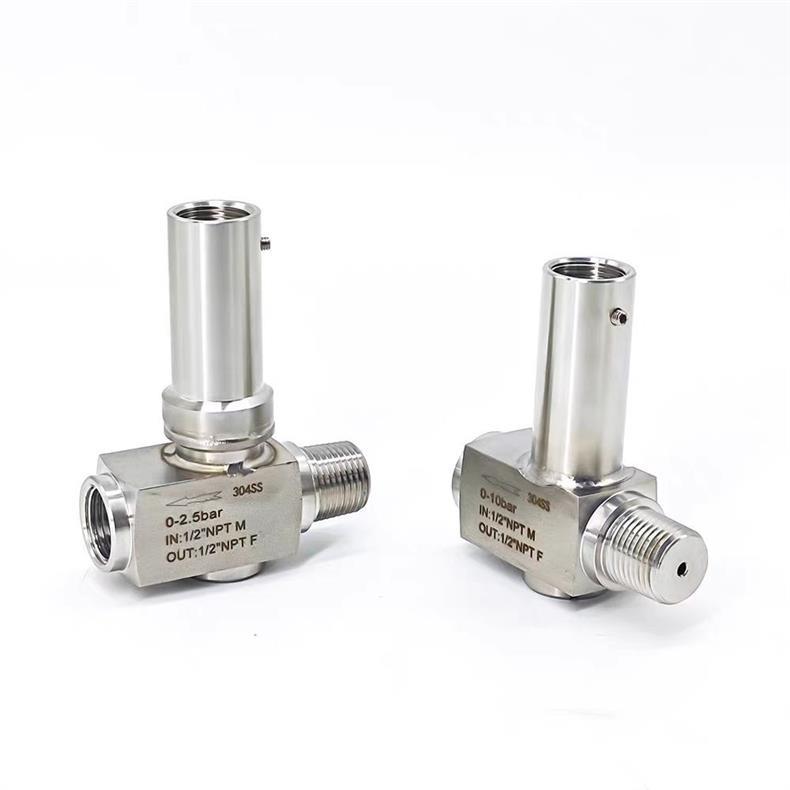

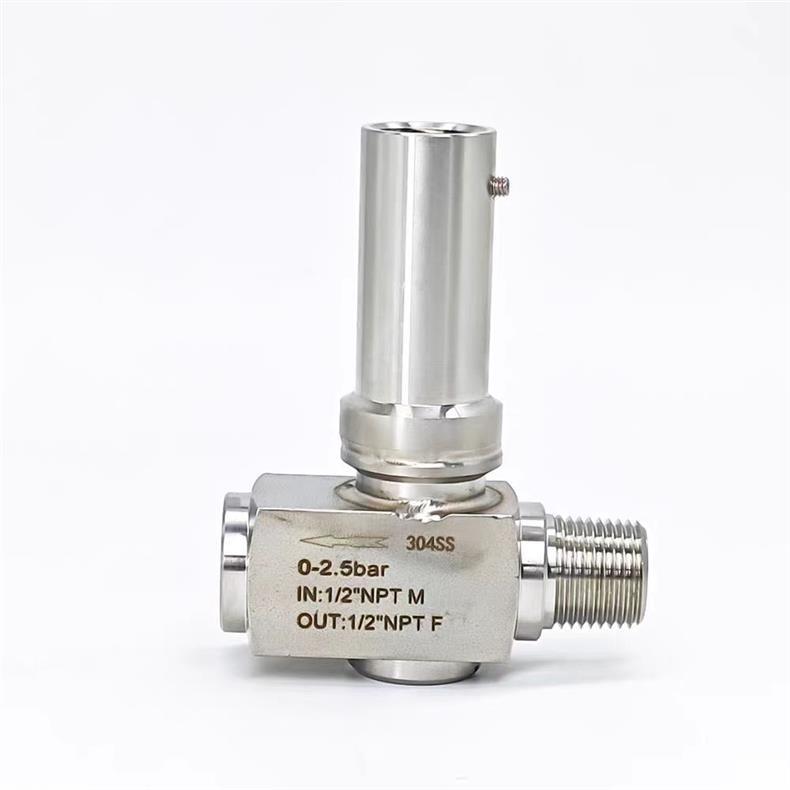

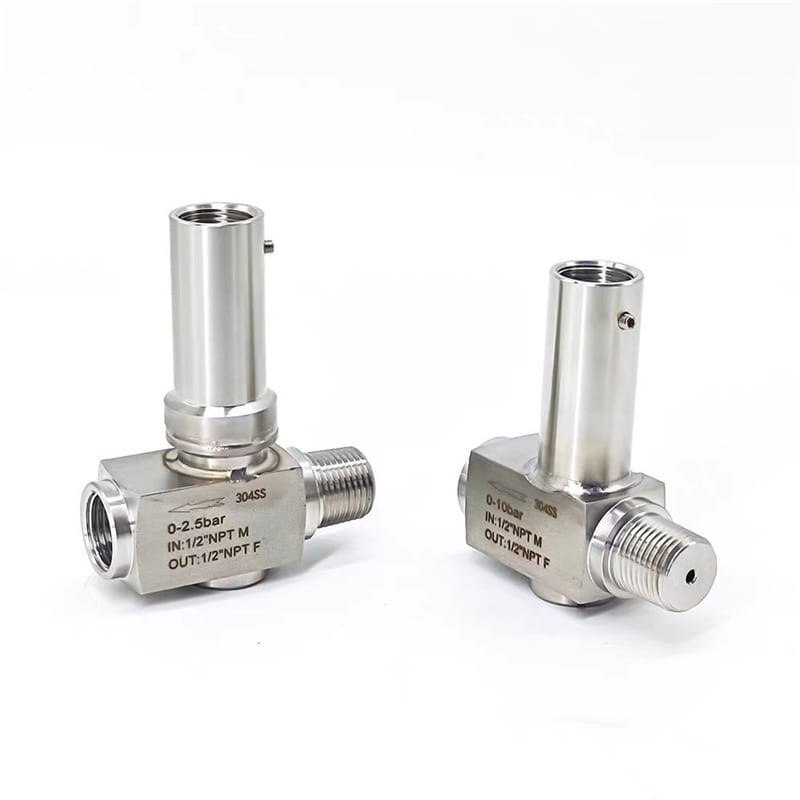

YGBHQ 系列压力表过压保护器
品牌：YGBHQ
制造商：上自仪仪表 (南京) 有限公司 / 中优创仪

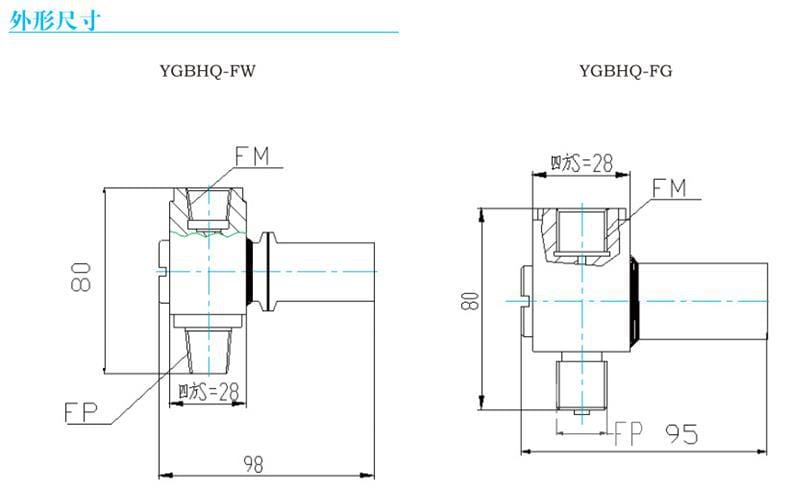

型号：YGBHQ-FG (针式), YGBHQ-FW (膜片式)
核心特点
- 高耐压保护：具备强大的过压承受能力，最高可达 50MPa，有效保护后端精密仪表。
- 宽量程选择：提供从低压到高压的多档量程，覆盖 1~40MPa 等常用范围。
- 接口多样化：支持多种螺纹标准，包括 M20×1.5、1/2″NPT、G1/2 等，适配不同管路系统。
- 材质可选：本体及接液部分可采用 304SS 或 316L 不锈钢，满足耐腐蚀需求；密封件可选氟橡胶或硅橡胶。
- 环境适应性强：工作温度范围宽，适用于 -25℃至 120℃的工况环境。

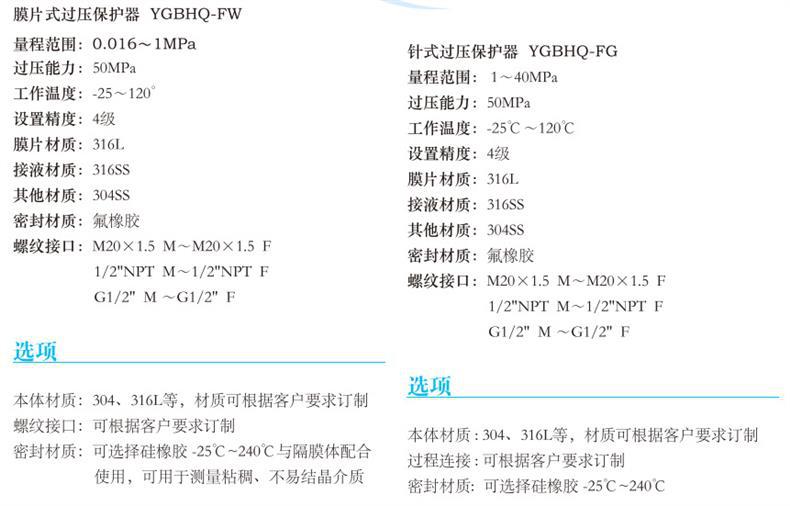

技术参数
| 参数项 |
规格说明 |
| 量程范围 |
0.016~1MPa (FW 型), 1~40MPa (FG 型) |
| 过压能力 |
50MPa |
| 工作温度 |
-25℃ ~ 120℃ (硅橡胶可扩展至 240℃) |
| 精度等级 |
4 级 |
| 膜片材质 |
316L 不锈钢 |
| 接液材质 |
304SS / 316L 不锈钢 (可按需定制) |
| 密封材质 |
氟橡胶 (FKM) / 硅橡胶 (VMQ) |
| 螺纹接口 |
M20×1.5, 1/2″NPT, G1/2 (可定制) |
| 本体材质 |
304 / 316L (可定制) |
应用行业
本产品广泛应用于对压力测量有安全保护要求的工业领域，主要包括：
- 石油化工：管道输送、反应釜压力监测。
- 电力能源：锅炉给水、蒸汽系统压力保护。
- 水处理：泵出口保护、管网压力监控。
- 通用机械：液压系统、气动控制系统。
- 制药食品：卫生级流体管路中的压力防护 (需选用相应材质)。
安装条件
- 连接方式：根据现场管路接口选择合适的螺纹规格进行旋紧连接。
- 安装方向：建议垂直安装，避免介质沉淀影响灵敏度；若水平安装需确保接口无应力。
- 管路要求：安装前需清理管路杂质，防止堵塞过压保护器的感应孔。
- 压力匹配：确保被测介质的最大工作压力不超过保护器的额定量程。
注意事项
- 严禁超压：虽然具备过压保护功能，但长期运行压力不应超过额定量程，以免损坏内部结构。
- 定期校验：建议按照计量周期定期对过压保护性能进行测试，确保其可靠性。
- 介质兼容：使用前确认介质与密封材质 (氟橡胶/硅橡胶) 的兼容性，特别是腐蚀性介质。
- 维护检查：定期检查是否有泄漏现象，发现密封老化应及时更换密封圈。
- 环境防护：避免在剧烈震动或极端高温环境下超出标称温度范围使用。
