美控MIK-603S温度隔离器产品说明书
一、产品概述
品牌：MEACON美控（中国）
型号：MIK-603S
产品名称：K型热电偶温度变送器导轨式转换模块

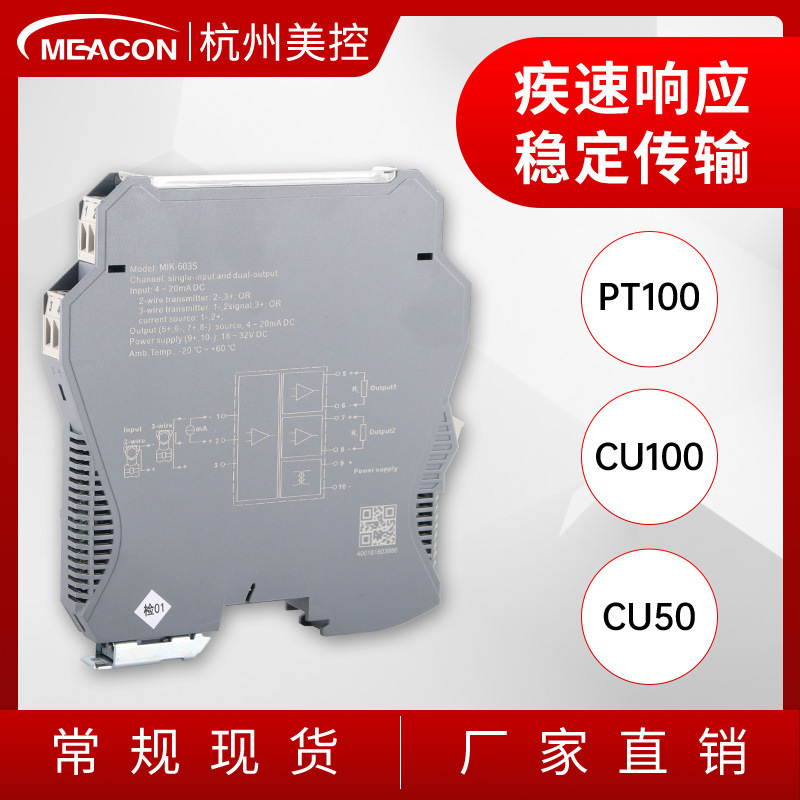

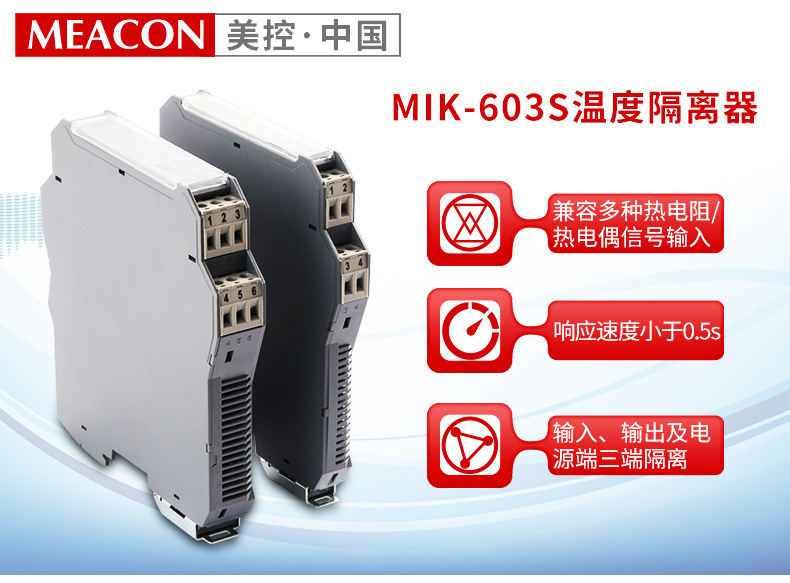

MIK-603S是一款高精度温度隔离器，专为工业现场温度信号采集与转换设计。该产品兼容多种热电阻/热电偶信号输入，采用三端隔离技术，具备快速响应、高精度测量及强抗干扰能力，广泛应用于工业自动化温度测控系统。
二、核心特点
- 多信号兼容：支持K、E、S、B、J、T、R、N型热电偶及WRe系列，同时兼容Pt100、Cu50、Cu100、BA1、BA2等二/三线制热电阻

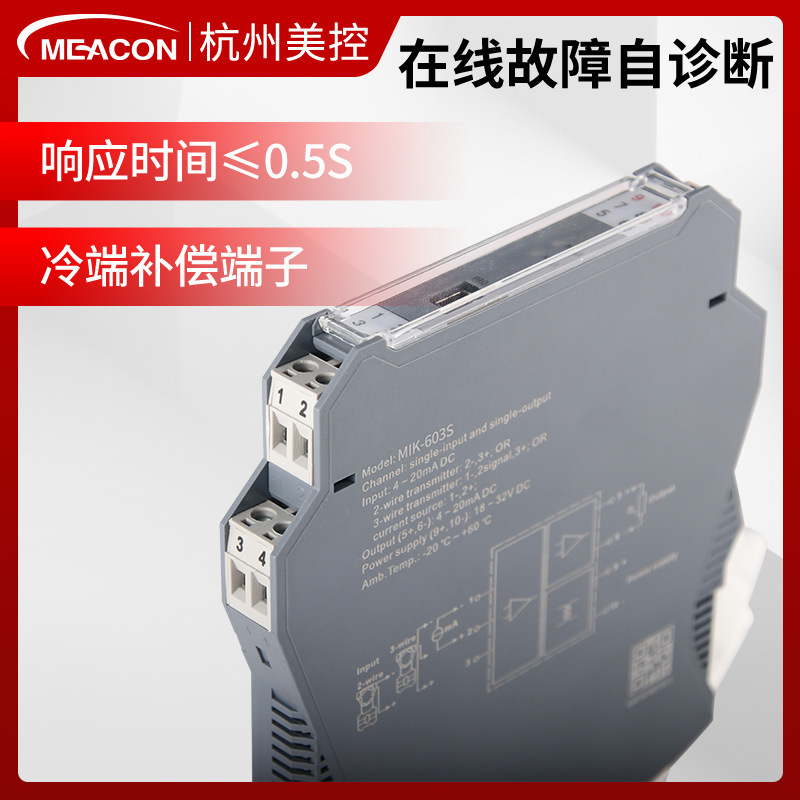

- 超快响应：响应速度≤0.5秒，满足实时监测需求

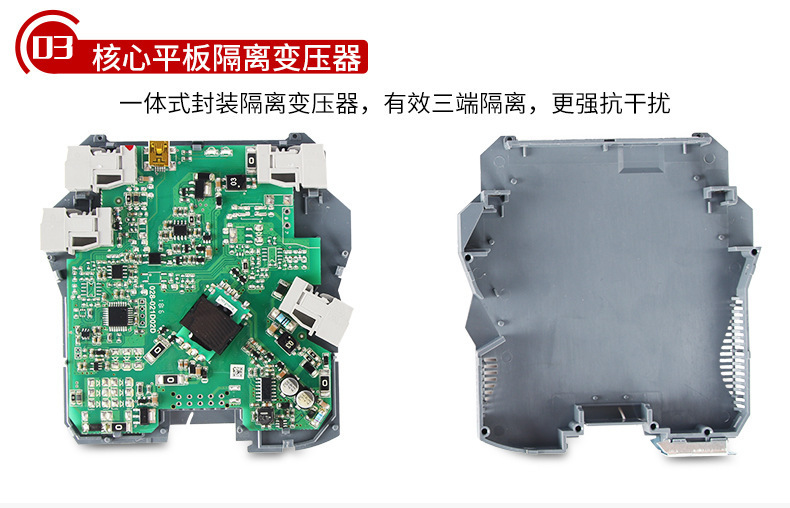

- 三端隔离设计：输入、输出及电源端完全隔离，采用一体式封装隔离变压器，抗干扰能力更强

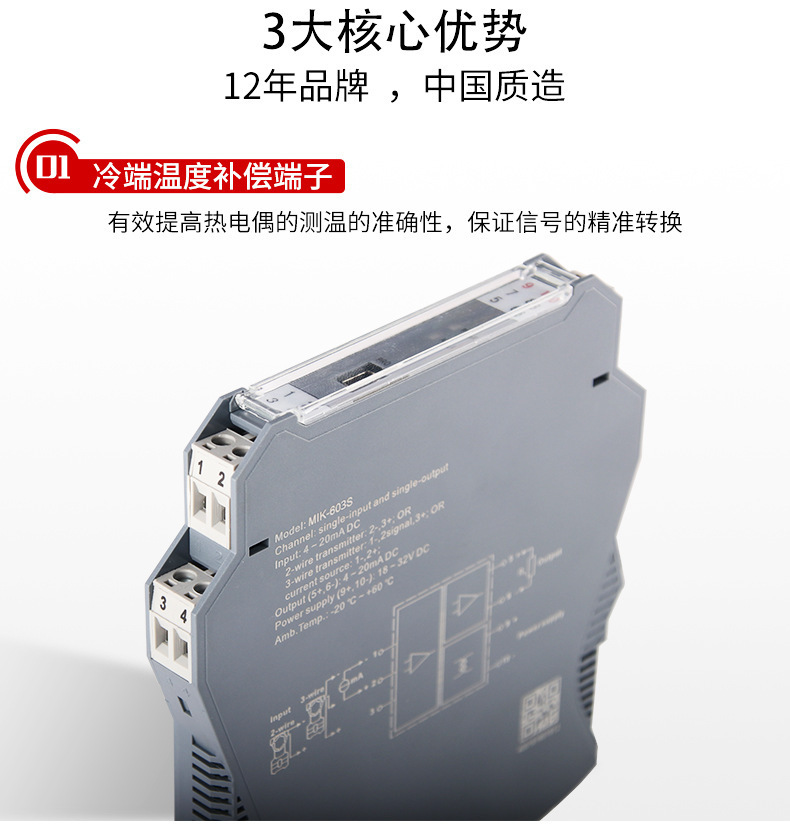

- 精准冷端补偿：内置冷端温度补偿端子，补偿范围-20℃~+60℃，准确度±1℃（预热10分钟），有效提升热电偶测温精度

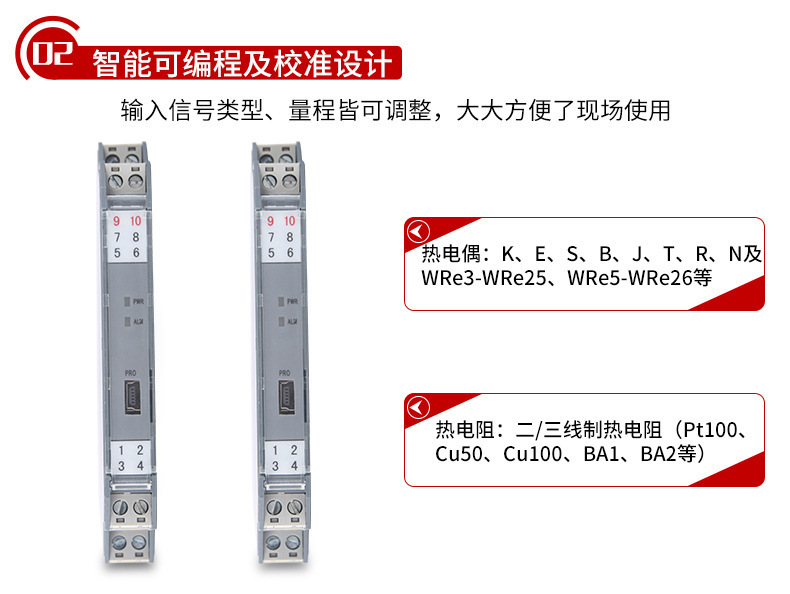

- 灵活可编程：输入信号类型及量程可现场调整，订货时确定或自行编程，适应多样化应用
- 多种输出方式：支持4-20mA、0-20mA电流输出及1-5V、0-5V、0-10V电压输出
- 导轨式安装：标准DIN导轨安装，节省柜内空间，接线便捷
三、技术参数
3.1 输入参数
| 参数项目 |
技术指标 |
| 热电偶类型 |
K、E、S、B、J、T、R、N、WRe3-WRe25、WRe5-WRe26 |
| 热电阻类型 |
Pt100、Cu50、Cu100、BA1、BA2（二/三线制） |
| 引线电阻限制 |
≤20Ω/线 |
| 冷端补偿范围 |
-20℃~+60℃ |
| 冷端补偿准确度 |
±1℃（预热10分钟） |
3.2 输出参数
| 参数项目 |
技术指标 |
| 电流输出 |
4-20mA DC、0-20mA DC |
| 电压输出 |
1-5V DC、0-5V DC、0-10V DC |
| 输出纹波 |
<5mVrms（负载250Ω） |
| 负载能力-电流 |
0(4)-20mA：≤550Ω；0-10mA：≤1.1kΩ |
| 负载能力-电压 |
0(1)-5V：≥1MΩ；0-10V：≥2MΩ |
3.3 精度与性能
| 参数项目 |
技术指标 |
| 响应时间 |
≤0.5s |
| 温度漂移 |
40ppm/℃ |
| 热电偶K/E/J/N（<300℃） |
±0.3℃ |
| 热电偶K/E/J/N（≥300℃） |
±0.1%F·S |
| 热电偶S/B/T/R/WRe（<500℃） |
±0.5℃ |
| 热电偶S/B/T/R/WRe（≥500℃） |
±0.1%F·S |
| 热电阻（<100℃） |
±0.1℃ |
| 热电阻（≥100℃） |
±0.1%F·S |
3.4 电源与环境
| 参数项目 |
技术指标 |
| 供电电压 |
18-32V DC（典型值24V DC） |
| 满载功耗-单路 |
0.7W（24V DC供电） |
| 满载功耗-双路 |
1.3W（24V DC供电） |
| 环境温度 |
-20℃~+60℃ |

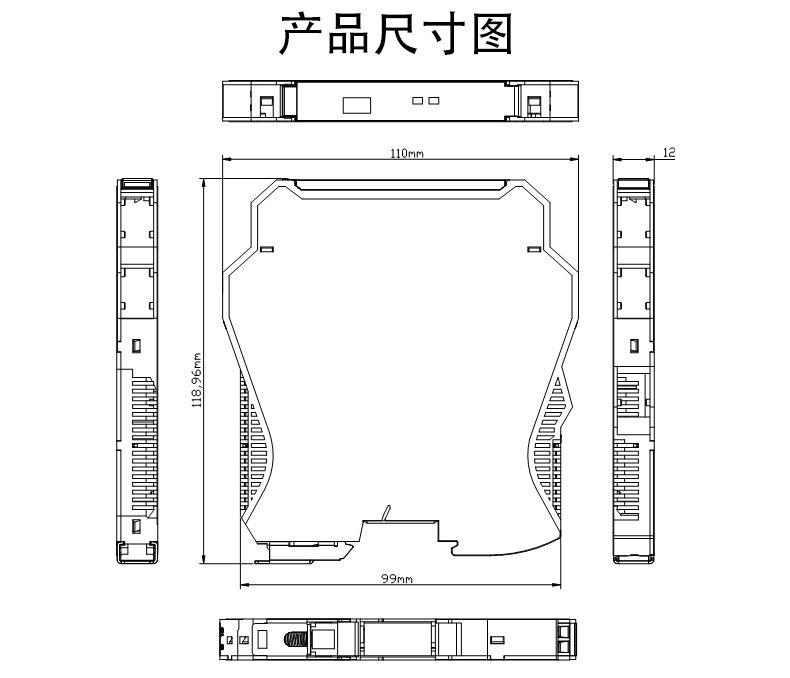

3.5 机械尺寸
- 外形尺寸：110mm × 99mm × 12mm（导轨式安装）
四、应用行业
- 石油化工：反应釜、管道温度监测
- 电力能源：锅炉、汽轮机温度测控
- 冶金铸造：熔炉、热处理设备温度采集
- 制药食品：灭菌、干燥过程温度控制
- 暖通空调：楼宇自动化温度调节
- 机械制造：热处理、焊接温度监控
- 环保监测：烟气、废水温度测量
五、安装条件
5.1 安装环境要求
- 安装位置：标准35mm DIN导轨
- 环境温度：-20℃~+60℃
- 相对湿度：≤85%RH（无凝露）
- 防护等级：避免粉尘、腐蚀性气体及强电磁干扰
- 通风要求：确保模块周围有足够散热空间
5.2 电气安装要求
- 供电电源：18-32V DC稳压电源，建议选用24V DC
- 电源功率：单路输出≥1W，双路输出≥2W
- 信号线规格：建议使用屏蔽双绞线，线径0.5-1.5mm²
- 接地要求：可靠接地，接地电阻≤4Ω
5.3 接线方式
单入单出接线（热电偶/热电阻）
- 电源端子：9（+）、10（-）
- 输入端子：1（-）、2（信号）、3（+）三线制；或1（-）、2（+）二线制
- 输出端子：5（+）、6（-）
- 冷端补偿：7（+）、8（-）

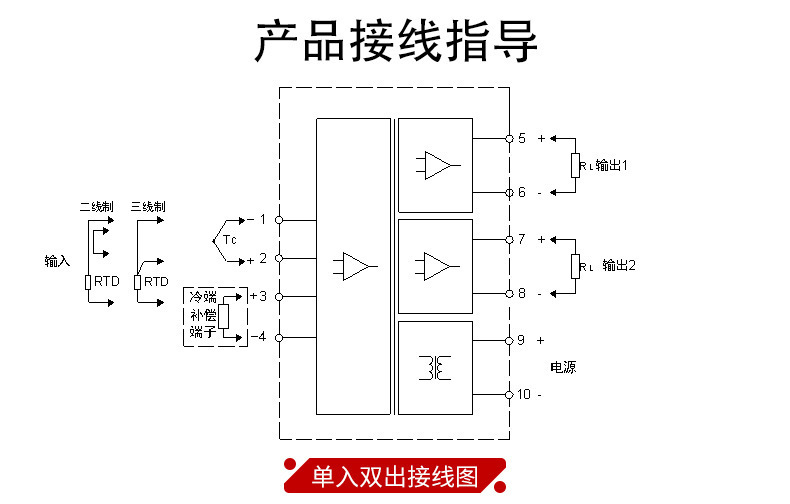

单入双出接线
- 电源端子：9（+）、10（-）
- 输入端子：1（-）、2（信号）、3（+）
- 输出1端子：5（+）、6（-）
- 输出2端子：对应第二路输出端子
六、注意事项
6.1 使用注意事项
- 预热要求：冷端补偿功能需预热10分钟后达到标称准确度
- 信号配置：输入信号类型及量程需在订货时明确或现场编程设定，避免信号不匹配
- 接线确认：热电偶/热电阻接线务必区分二线制、三线制，接线错误将导致测量偏差
- 负载匹配：确保输出负载在允许范围内，超载可能损坏模块或导致输出异常
- 隔离保护：严禁在带电状态下插拔信号线，避免浪涌冲击
6.2 维护与保养
- 定期检查接线端子紧固状态，防止松动引起接触不良
- 建议每年进行一次校准，确保长期测量精度
- 模块故障时请勿自行拆解，联系厂家技术支持
6.3 售后服务
- 终身维护服务
- 30天无理由退换货
- 全国包邮
- 提供13%增值税专用发票
七、产品认证
- ISO 9000质量管理体系认证
- TÜV德国莱茵深度认证
- CNAS校准实验室认可
- 中国仪器仪表学会理事单位
本说明书基于美控MIK-603S产品技术资料整理，如有更新请以厂家最新资料为准。
