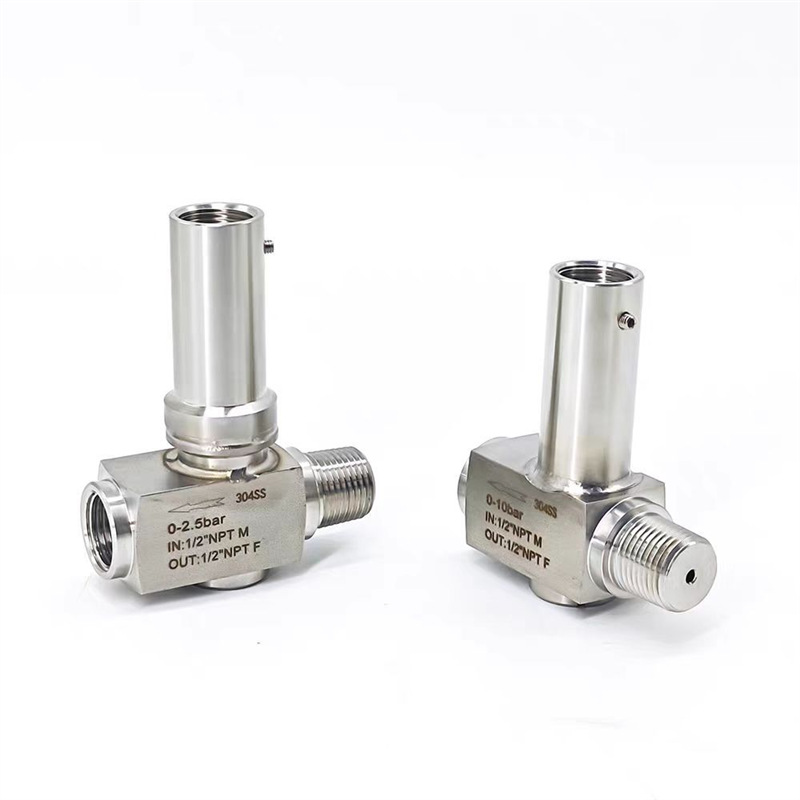

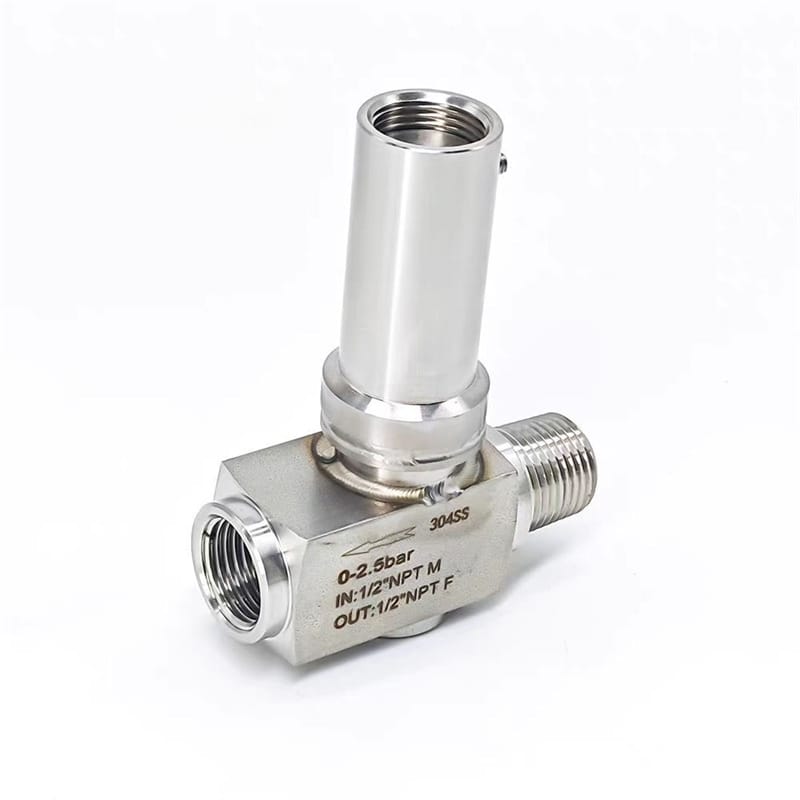

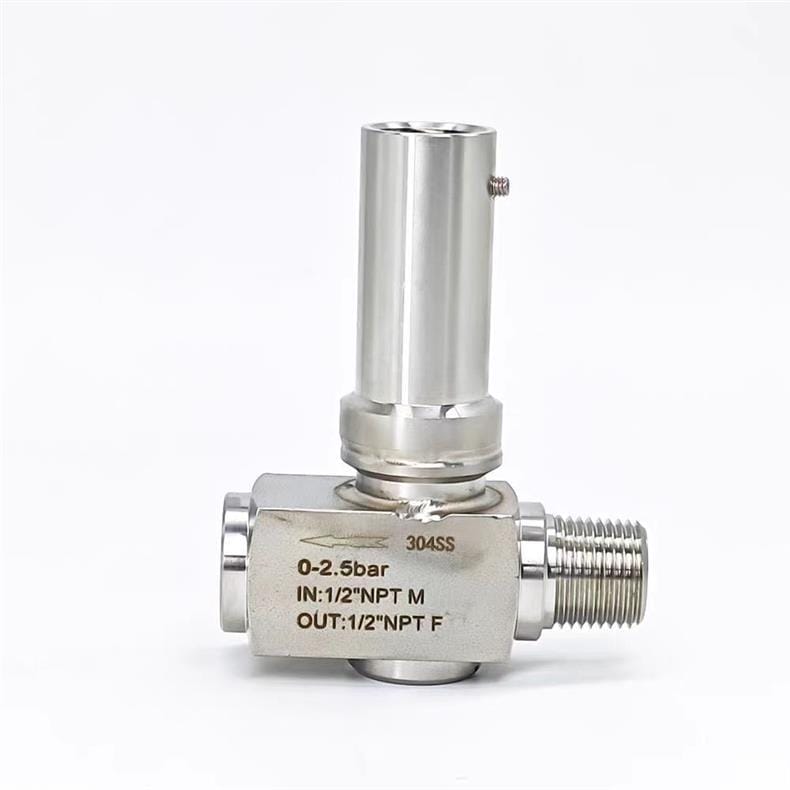

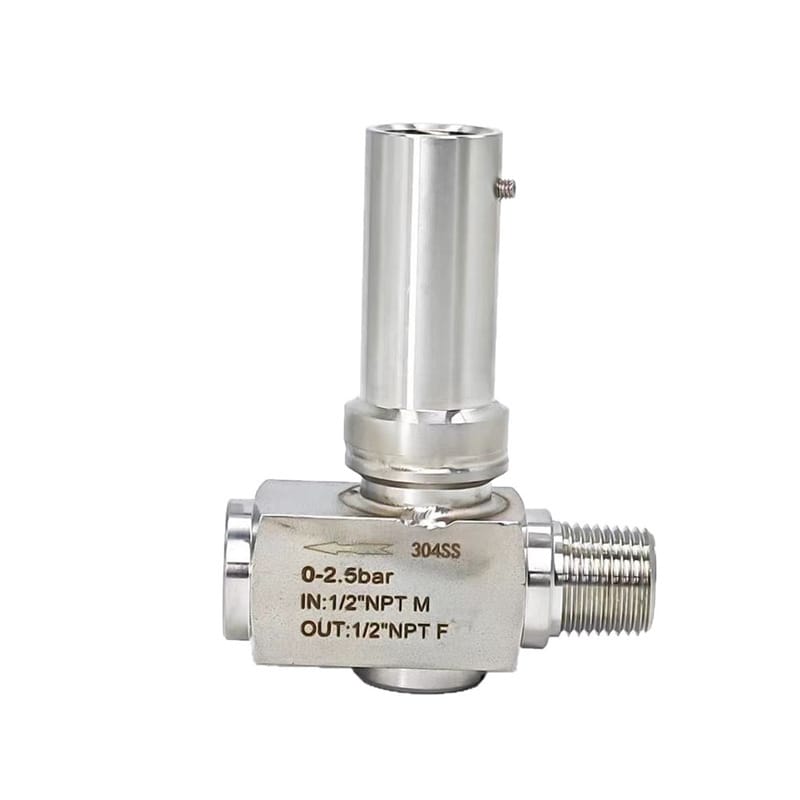

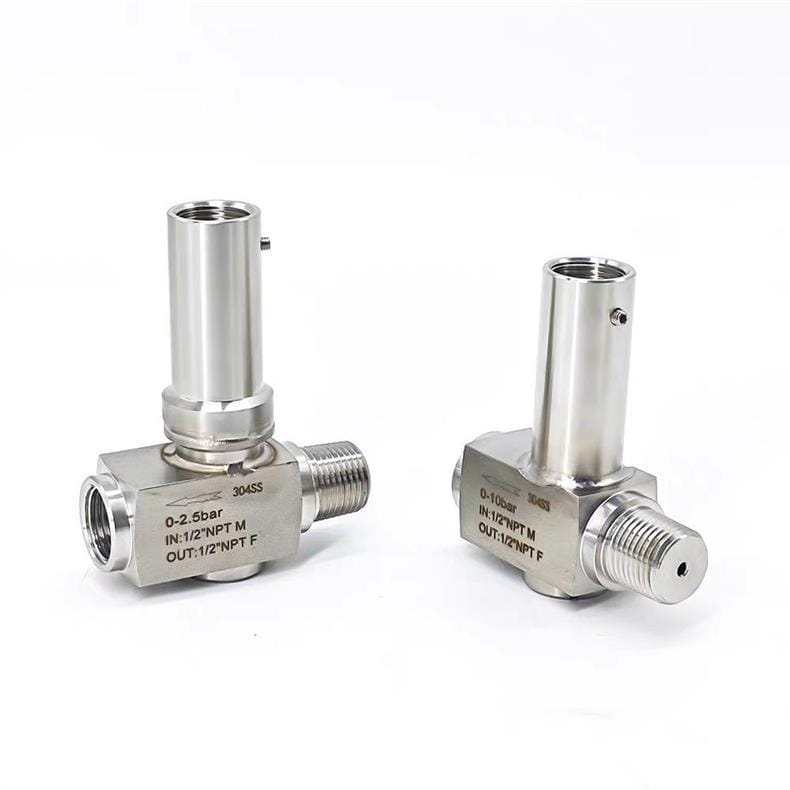

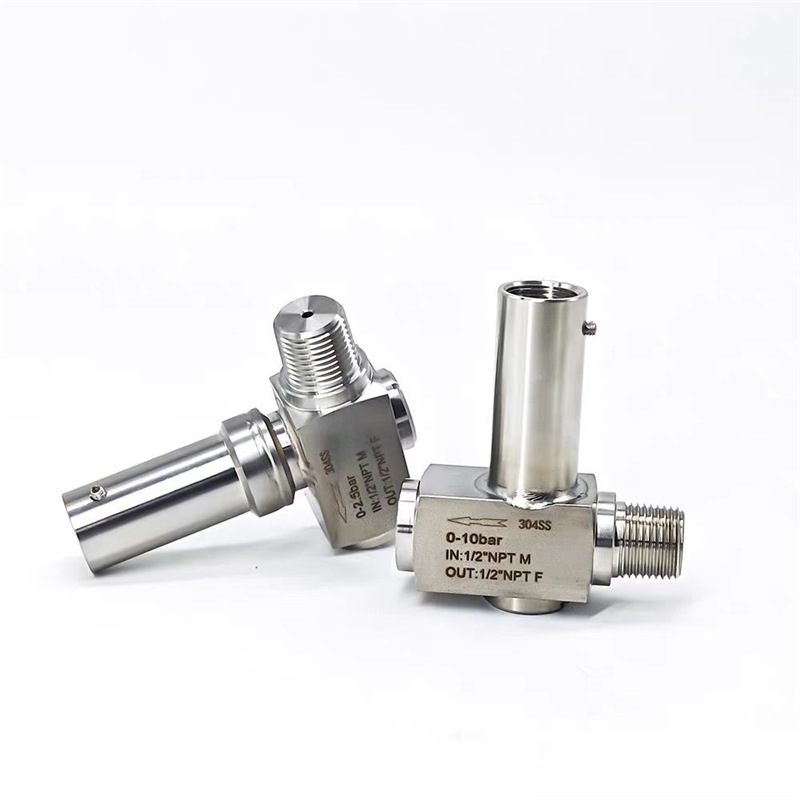

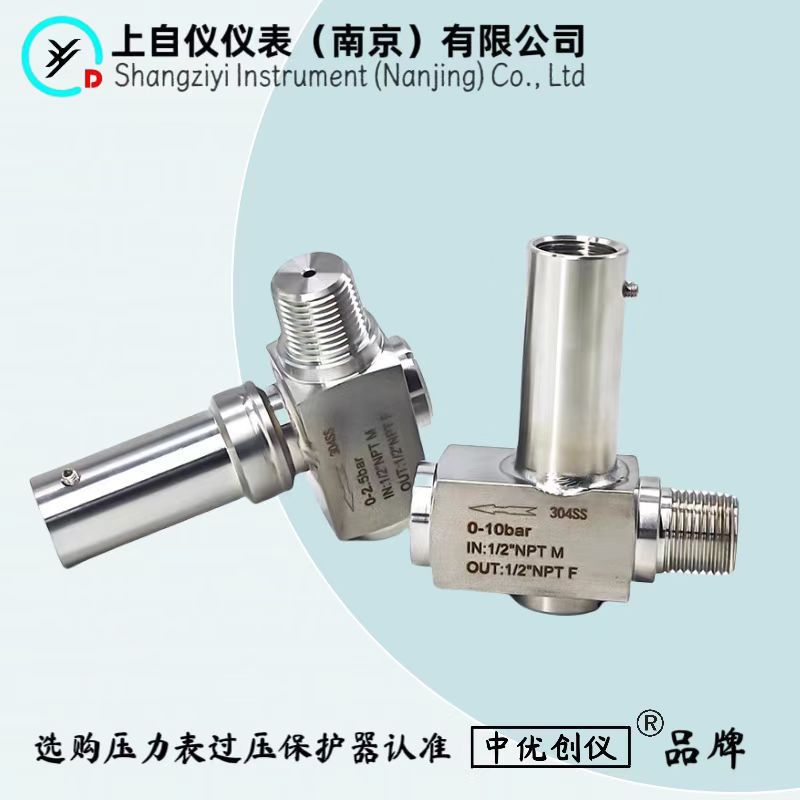

YGBHQ-FW 压力表膜片式过压保护器产品说明书
品牌：YGBHQ（中优创仪）
制造商：上自仪仪表 (南京) 有限公司
型号：YGBHQ-FW（膜片式）/ YGBHQ-FG（针式）
一、核心特点
- 高可靠性保护：采用优质膜片设计，具备卓越的过压保护能力，最大过压耐受高达 50MPa，有效防止系统压力异常导致仪表损坏。
- 材质灵活定制：本体及接液部分支持 304SS、316L 等多种不锈钢材质，可根据客户介质特性进行特殊订制，耐腐蚀性能优异。
- 宽温域适用性：标准工作温度范围为 -25℃~120℃，可选配硅橡胶密封件将温度范围扩展至 -25℃~240℃，适应粘稠、不易结晶介质的测量。
- 接口多样化：提供 M20×1.5、1/2"NPT、G1/2"等多种螺纹接口选择（公/母头），满足不同管道系统的连接需求。
- 高精度设置：设置精度达到 4 级，确保压力保护设定的准确性与系统运行的稳定性。

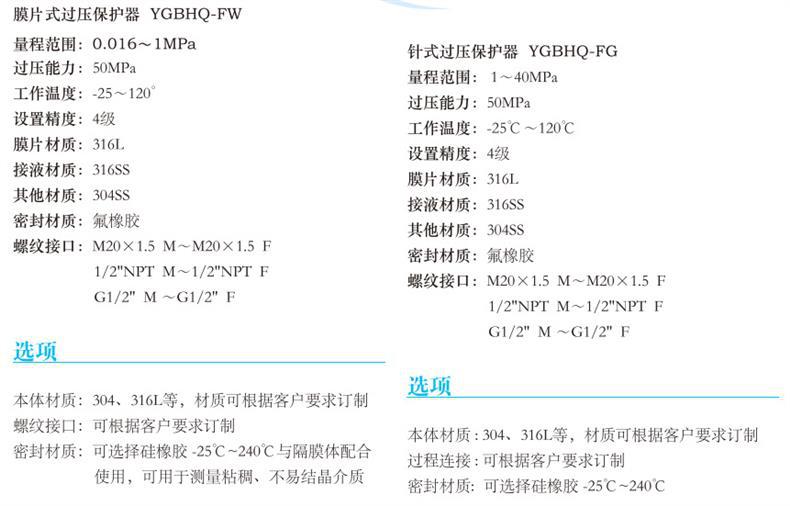

二、技术参数
| 参数项目 |
规格指标 |
| 型号系列 |
YGBHQ-FW (膜片式) / YGBHQ-FG (针式) |
| 量程范围 |
0.016 ~ 1 MPa (F 型)；1 ~ 40 MPa (G 型) |
| 最大过压能力 |
50 MPa |
| 工作温度 |
-25 ℃ ~ 120 ℃ (氟橡胶密封)；-25 ℃ ~ 240 ℃ (硅橡胶密封可选) |
| 精度等级 |
4 级 |
| 膜片材质 |
316L 不锈钢 |
| 接液材质 |
316SS / 304SS (支持订制) |
| 密封材质 |
氟橡胶 (标准) / 硅橡胶 (可选) |
| 螺纹接口 |
M20×1.5, 1/2"NPT, G1/2" (M/F 均可选) |
三、应用行业
本产品适用于多种工业过程控制及流体监测系统，主要应用行业包括：
- 石油化工：用于管道、储罐及反应釜的压力监测与安全保护。
- 水处理系统：应用于泵房、供水管网及污水处理系统的压力监控。
- 暖通空调 (HVAC)：用于冷热媒循环系统及换热设备的压力安全装置。
- 制药与食品：利用 316L 等卫生级材质，满足洁净车间的压力检测需求。
- 电力与能源：配套于锅炉、压力容器及相关管路系统的安全附件。
四、安装条件
- 环境要求：安装现场应保持清洁、干燥，避免安装在强磁场干扰区或存在剧烈震动的设备上。
- 连接密封：根据现场管道接口规格选择匹配的螺纹，安装时建议使用生料带或合适的密封胶垫，确保连接处无泄漏。
- 安装姿态：建议垂直安装，若水平安装需注意介质流向，避免杂质沉积影响膜片灵敏度。
- 介质兼容：在安装前务必确认被测介质与产品接液材质（304SS/316L）及密封材质（氟橡胶/硅橡胶）的化学兼容性，防止发生腐蚀反应。
五、注意事项
- 严禁超压：使用过程中绝对禁止超过产品标定的最大过压能力（50MPa），以免引发设备损毁或安全事故。
- 温度监控：需实时监控工作环境及介质温度，确保其在允许的温度范围内，超温使用会导致密封失效。
- 定期校验：建议建立定期维护制度，对过压保护设定值进行校验，确保其动作准确可靠。
- 泄漏检查：定期检查设备接口及密封面是否有渗漏现象，一旦发现异常应立即停机处理。
- 安全操作：在进行拆卸、维修或更换部件前，必须确认系统压力已完全释放并切断动力源，保障操作人员安全。
