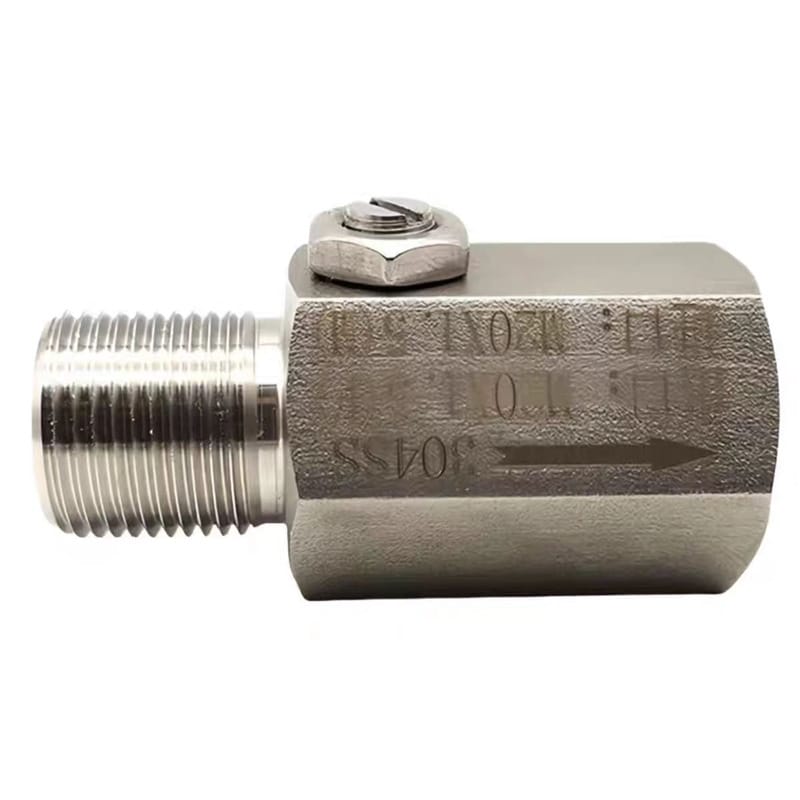

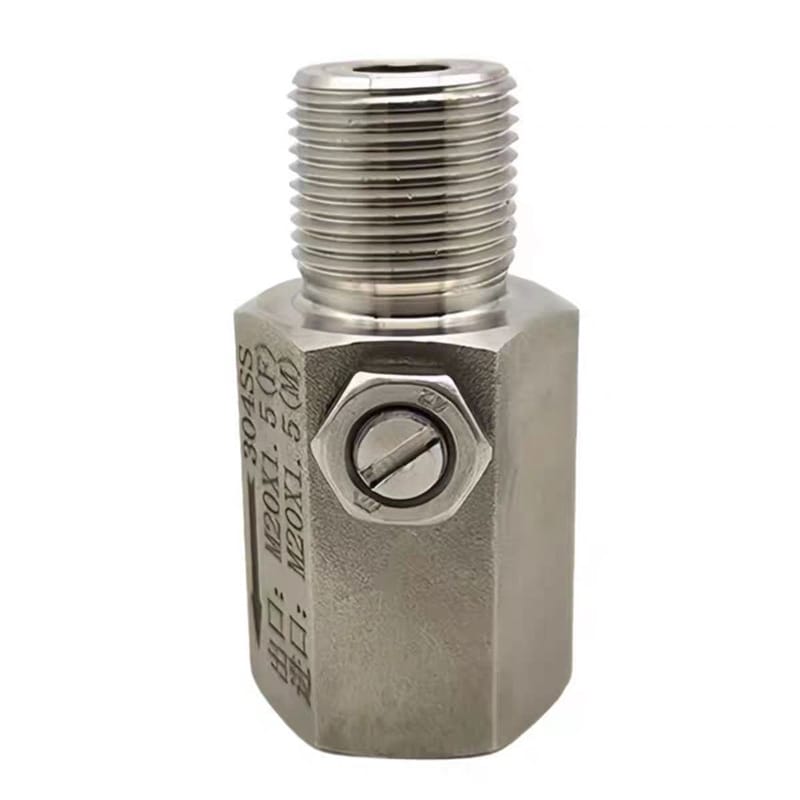

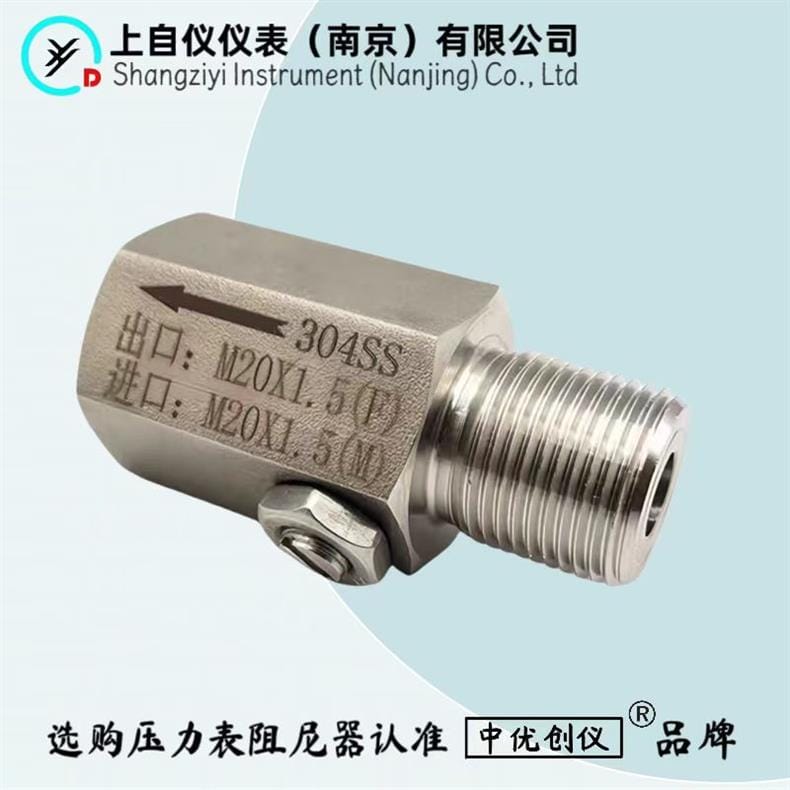

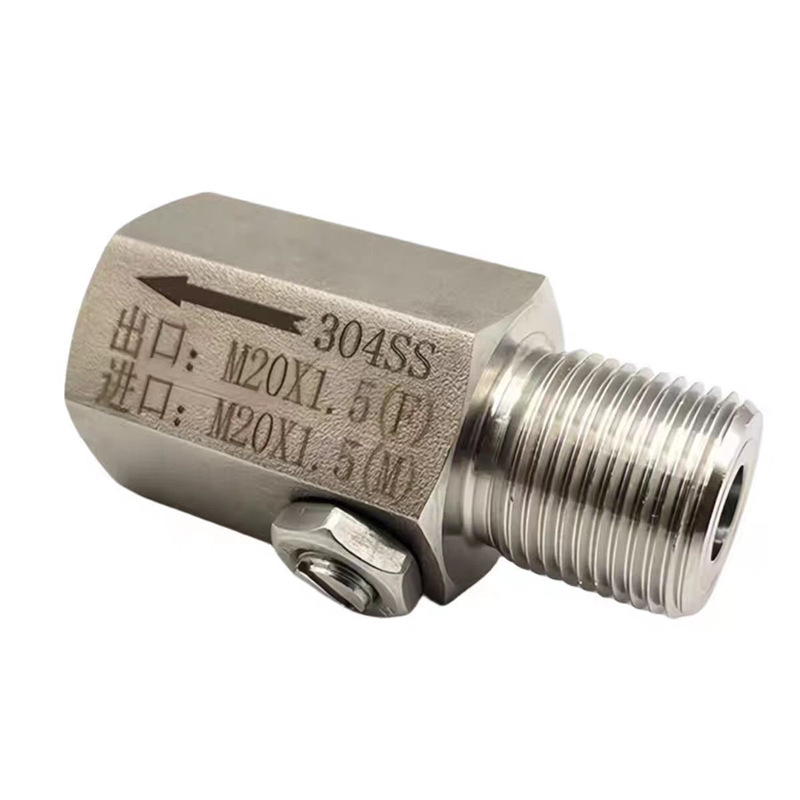

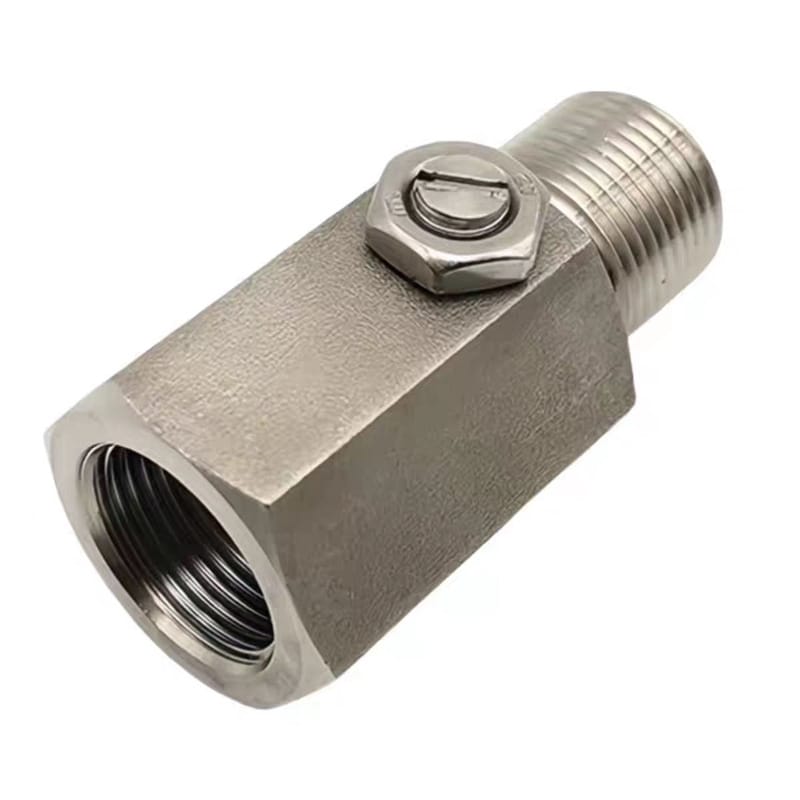

ZN-ZH-1ZY 压力表/压力变送器专用阻尼器产品说明
品牌：ZN（南京上自仪仪表有限公司 / 中优创仪）
型号：ZN-ZH-1ZY
核心特点
- 高压耐受：专为高压力环境设计，最大耐压可达 40MPa。
- 优质材质：接液部分采用 316L 不锈钢，主体可选 304SS 或特材，耐腐蚀性强。
- 调节灵活：阻尼可调范围达 0~100%，适应不同脉动压力需求。
- 定制服务：支持螺纹接口、密封材质及本体材质的客户定制化订制。
技术参数
| 参数项目 |
规格描述 |
| 量程范围 |
0 ~ 40 MPa |
| 工作温度 |
-25℃ ~ 120℃（氟橡胶密封）
-25℃ ~ 240℃（硅橡胶密封选配） |
| 接液材质 |
316L 不锈钢（标准） |
| 本体材质 |
304SS、316L 或特殊合金材料 |
| 密封材质 |
氟橡胶（标准）、硅橡胶（可选） |
| 螺纹接口 |
M20×1.5（公/母）、1/2" NPT（公/母）
可根据客户要求订制其他规格 |

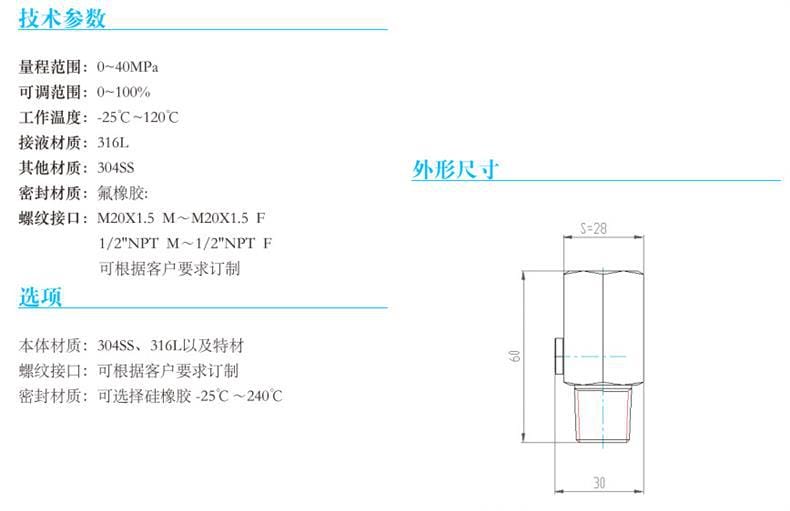

| 外形尺寸 |
约 28mm ~ 30mm |
| 阻尼调节 |
0 ~ 100% 连续可调 |
应用行业
本产品广泛应用于需要稳定压力读数的工业领域，包括但不限于：
- 石油化工：管道流体压力监测。
- 水处理与水务：泵房及管网压力控制。
- 电力能源：锅炉及蒸汽系统压力缓冲。
- 制药食品：卫生级流体压力测量保护。
- 通用机械：液压系统及气动系统脉冲抑制。
安装条件
- 接口匹配：确保阻尼器的进出口螺纹与压力表/变送器及管道接口一致（如 M20×1.5 或 NPT），必要时加装生料带或密封圈以防泄漏。
- 压力限制：系统工作压力不得超过额定耐压值 40MPa，防止超压损坏内部结构。
- 方向要求：建议按照介质流向标识安装，确保阻尼效果最佳（通常入口连接被测源，出口连接仪表）。
- 环境温度：安装环境应处于规定的工作温度范围内，避免极端高温或低温影响密封性能。
注意事项
- 安全操作：在安装前请确认系统已泄压，严禁带压拆卸。
- 定期维护：定期检查密封件是否有老化或泄漏现象，特别是长期在高温环境下使用的设备。
- 材质兼容性：若介质具有强腐蚀性，请务必选择 316L 及以上等级的接液材质或特材版本。
- 调试校准：初次安装后，建议观察压力表指针是否平稳，根据实际脉动情况调整阻尼旋钮至合适位置。
- 非标定制：如有特殊尺寸或接口需求，请在采购前与客户技术支持确认具体参数。
