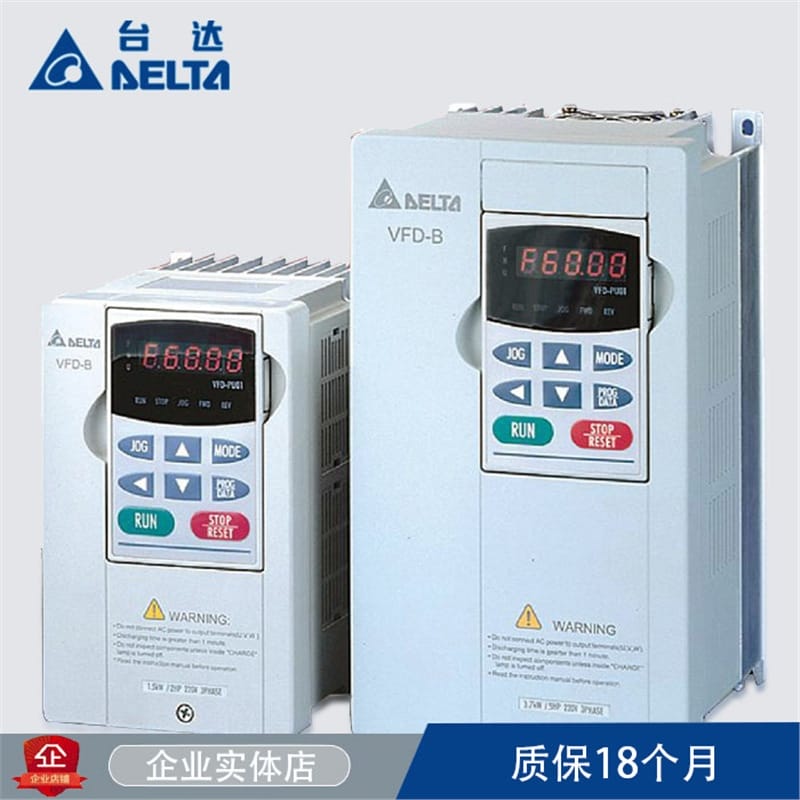

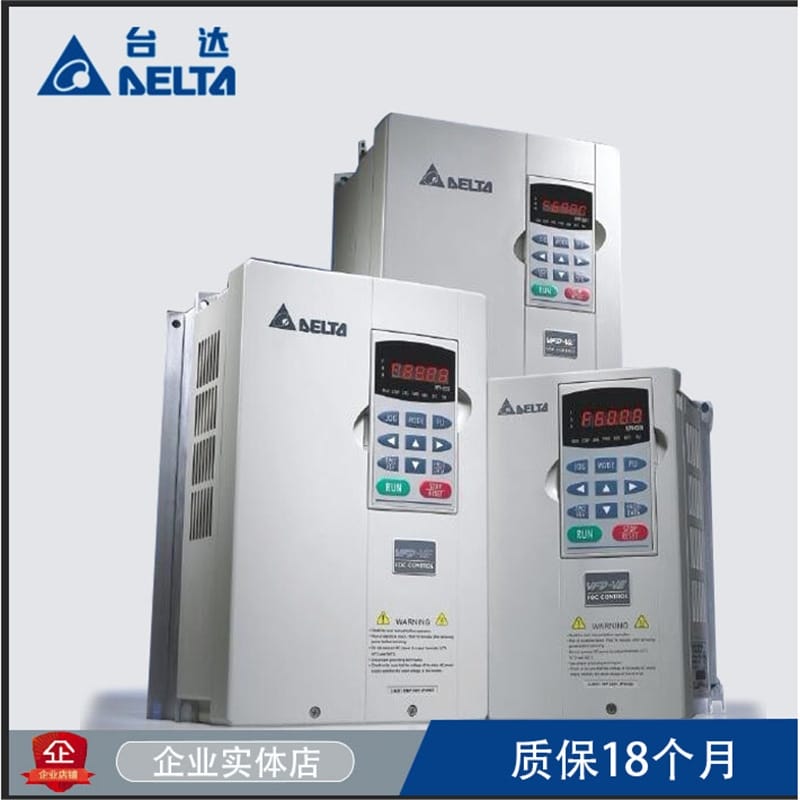

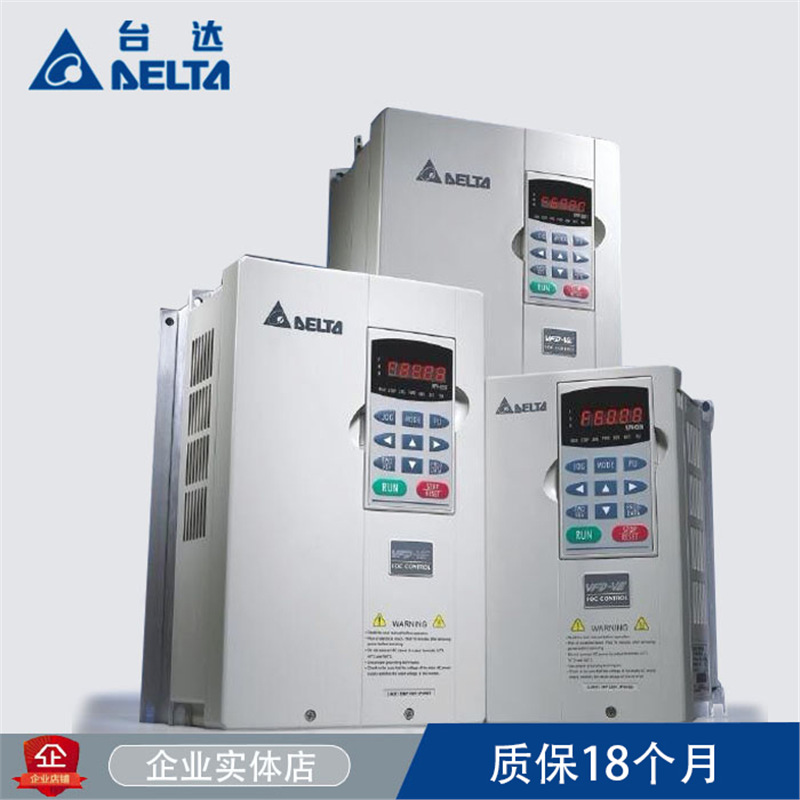

台达 VFD-B 系列变频器产品规格说明书
一、核心特点
台达 VFD-B 系列变频器专为通用工业自动化设计，集成了高性能控制算法与丰富的通信功能。
- 通信能力：内置 MODBUS 协议（RS-485），波特率最高支持 38400bps，便于上位机监控。
- 控制性能：支持自动估测电机参数（Auto-tuning）与泛用向量控制，提升启动转矩与动态响应。
- 功能灵活：可设定的 V/F 曲线与自动稳压调节输出；支持主频/辅频及 1st/2nd 频率来源选择。
- 保护机制：可禁止反转、减速停止与自由运转停车；配备智能型自动加减速时间设定。

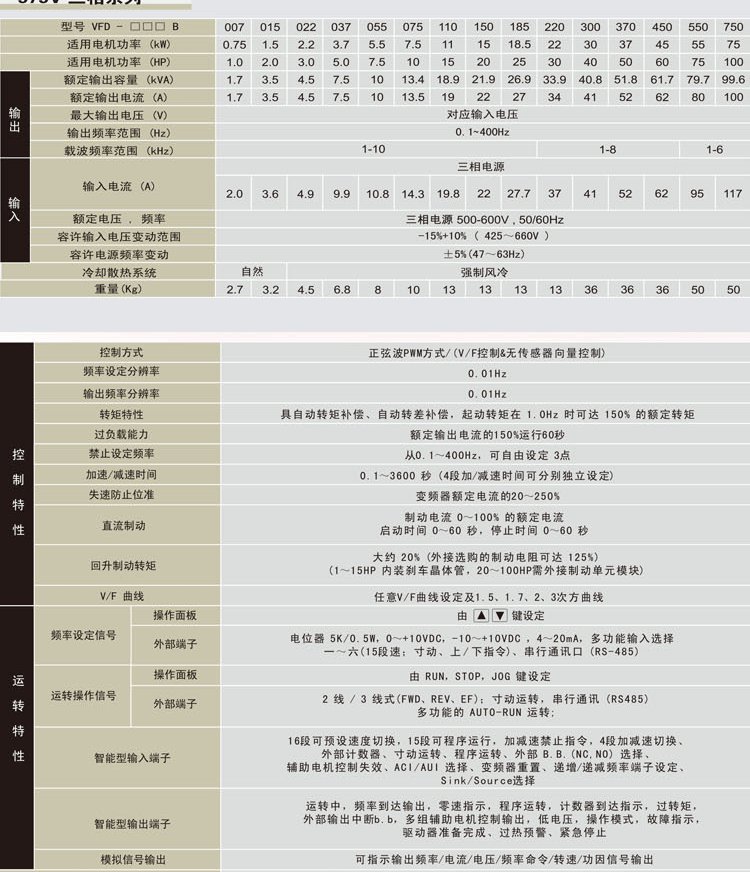

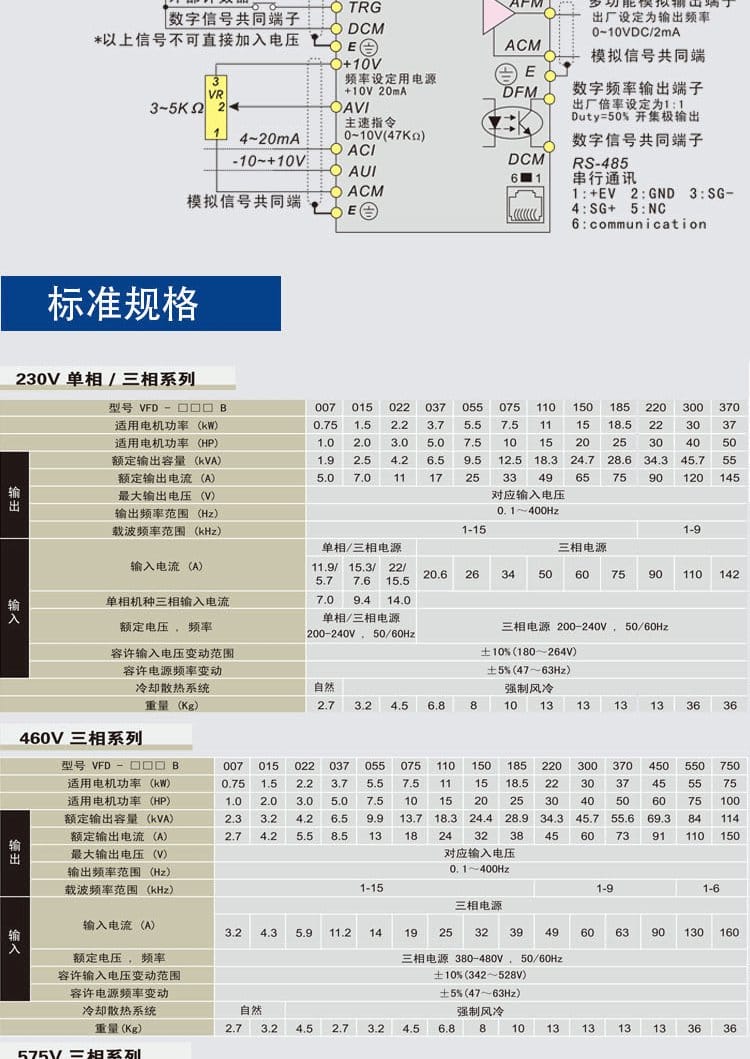

二、技术参数
1. 功率与型号对照
涵盖 0.75kW 至 75kW 全系列产品，部分关键型号如下：
- 0.75kW (007): 1HP
- 1.5kW (015): 2HP
- 2.2kW (022): 3HP
- 3.7kW (037): 5HP
- 5.5kW (055): 7.5HP
- 7.5kW (075): 10HP
- 11kW (110): 15HP
- 15kW (150): 20HP
- 30kW (300): 40HP
- 37kW (370): 50HP
- 45kW (450): 60HP
- 55kW (550): 75HP
- 75kW (750): 100HP
2. 电压规格
根据型号中间数字定义输入电压：
- 21: 230V 单相
- 23: 230V 三相
- 43: 460V 三相
- 53: 575V 三相

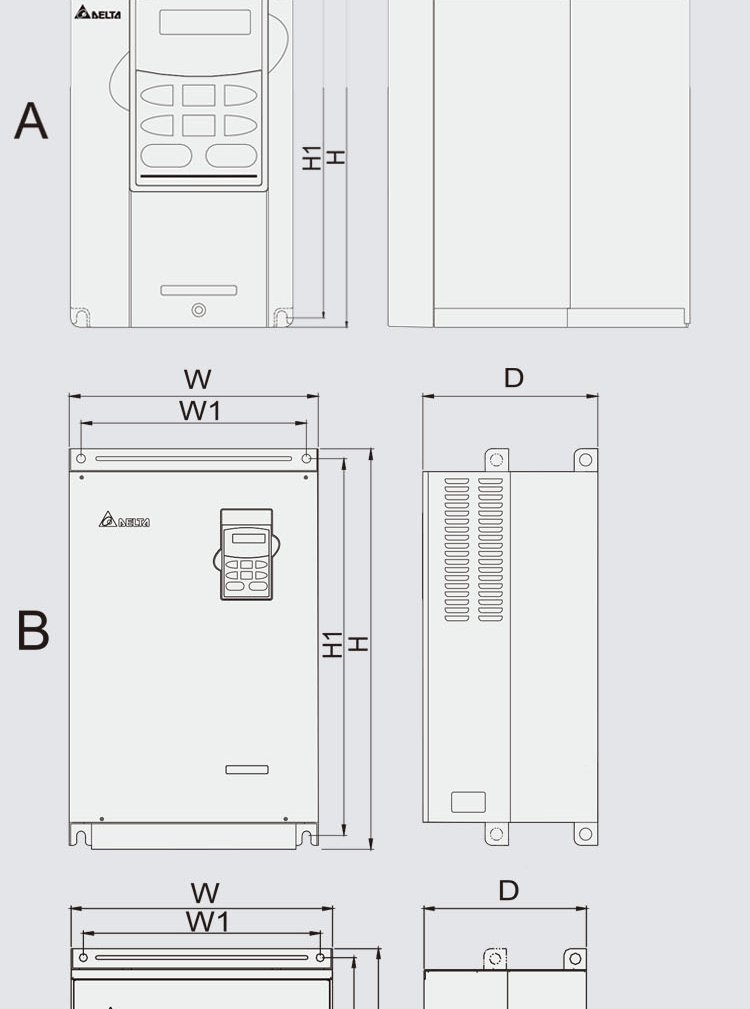

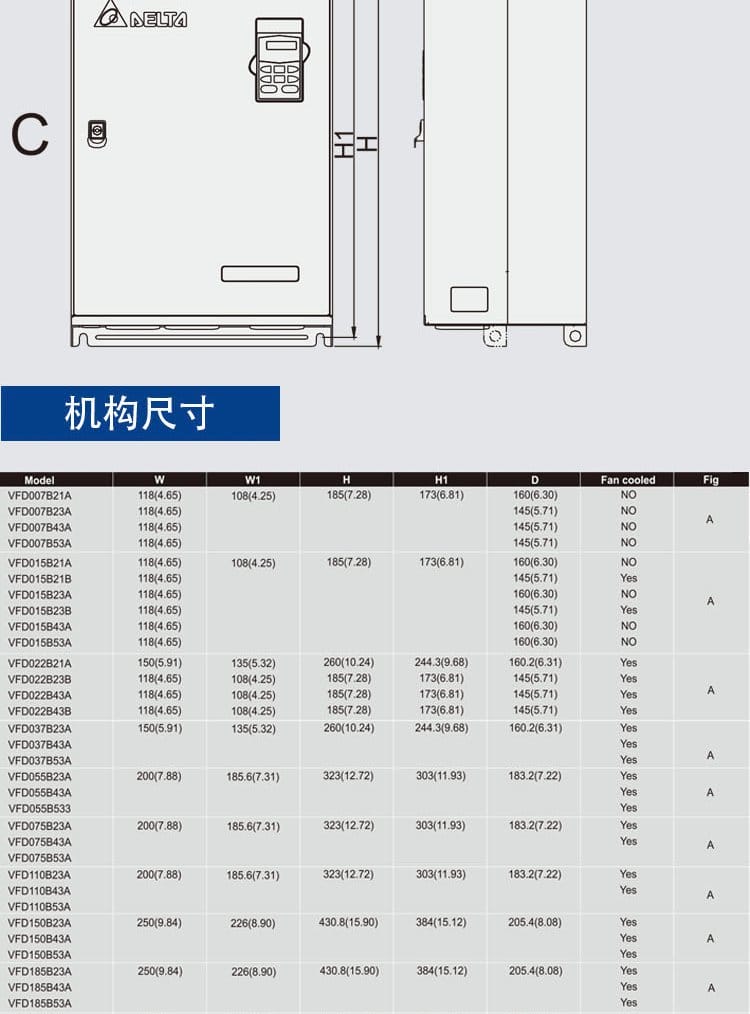

3. 物理尺寸参考
不同功率等级尺寸有所差异，典型数据如下（单位：mm）：
| 型号 | 宽 (W) | 高 (H) | 深 (D) | 散热方式 |
| :--- | :--- | :--- | :--- | :--- |
| VFD007B23A | 118 | 185 | 160 | 自然冷却 |
| VFD015B23A | 118 | 185 | 160 | 自然冷却 |
| VFD022B23A | 135 | 260 | 244 | 风扇冷却 |
| VFD037B23A | 135 | 260 | 244 | 风扇冷却 |
三、应用行业
本系列变频器适用于广泛的工业场景，主要包括：
- 流体控制：水泵、风机、压缩机（恒压供水、变风量控制）。
- 物料传输：输送带、升降机、卷扬机。
- 加工设备：机床主轴、注塑机、搅拌机。
- 轻工机械：纺织机械、包装机械、印刷设备。

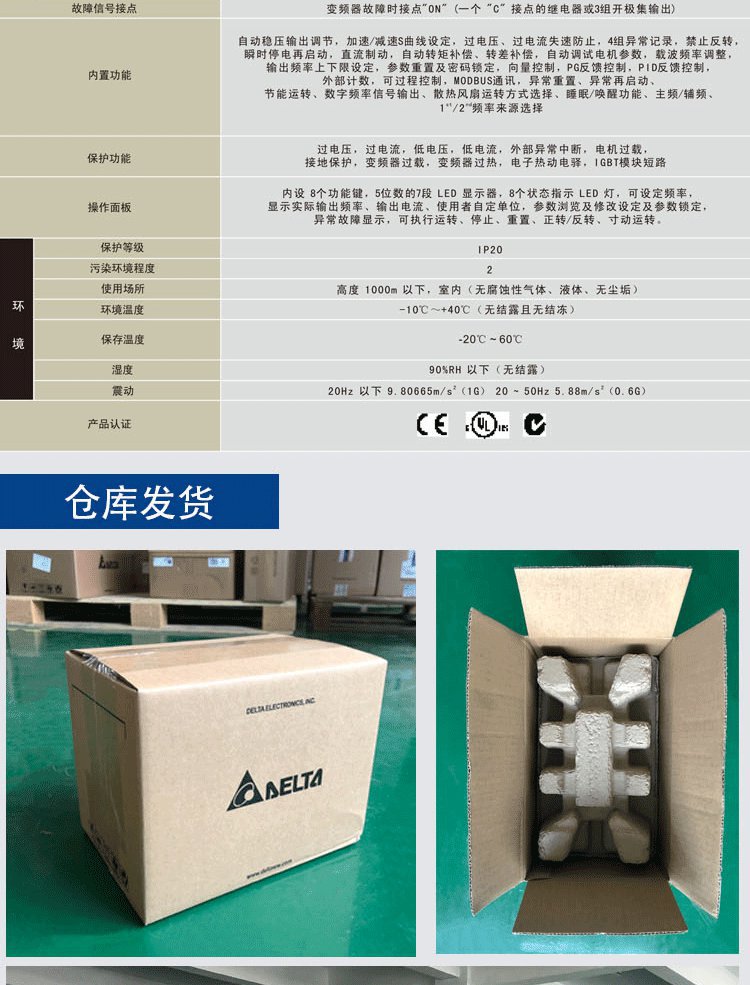

四、安装条件
为保证设备寿命与安全，请满足以下安装环境要求：
- 环境温度：工作温度应在 -10℃ 至 +50℃ 之间，存储温度 -20℃ 至 +70℃。
- 环境湿度：相对湿度应保持在 90% RH 以下，且无结露现象。
- 安装方向：必须垂直安装，利用热空气上升原理利于散热。
- 柜内布局：多台并列安装时，水平间距建议大于 5cm，上下层需保证足够距离以防热量堆积。
- 防护等级：建议 IP20 以上，若环境粉尘多，需加装空调或风扇过滤系统。
五、注意事项
使用与维护过程中请注意：
- 安全断电：通电状态下严禁打开盖板，断电后需等待 5-10 分钟待直流母线电容放电完毕方可操作。
- 接地保护：变频器外壳必须可靠接地，防止漏电伤人及干扰信号。
- 电缆选型：输出侧电缆建议使用屏蔽线，长度不宜过长以免漏电流过大导致误动作。
- 参数备份：重要参数建议记录或备份，防止意外丢失。
- 故障排查：遇到故障报警时，请先查阅错误代码表，勿直接短接强制运行。

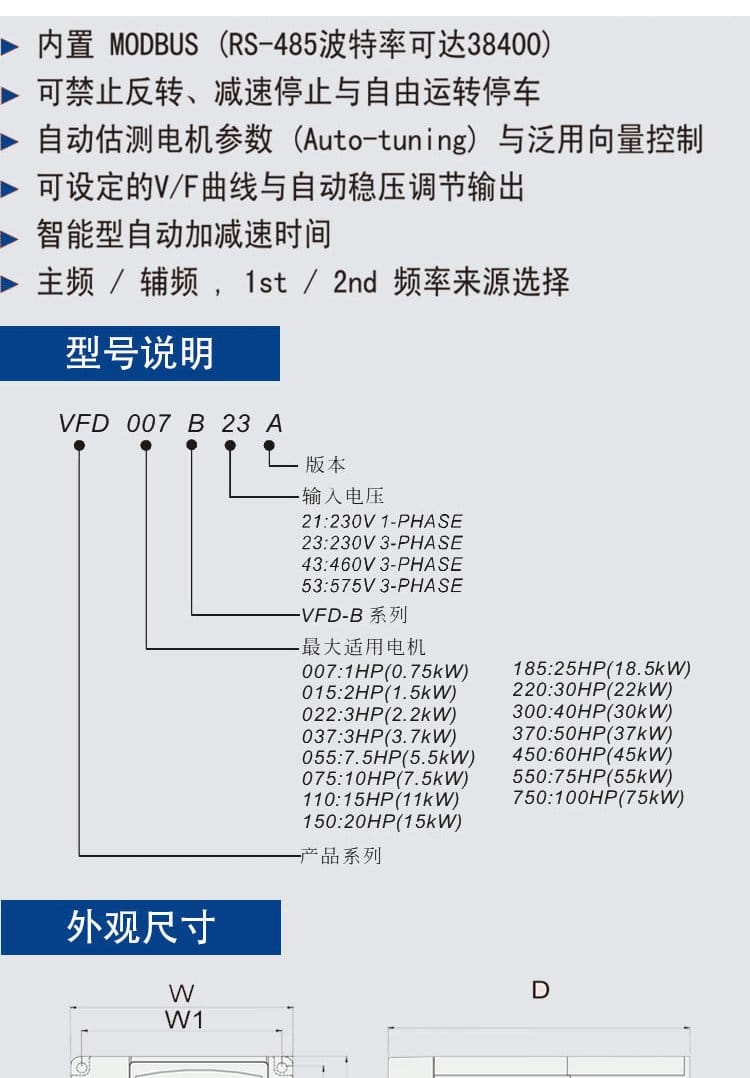

六、型号说明
以 VFD007B43A 为例进行解析：
- VFD: 变频器标识。
- 007: 代表功率代码，对应 0.75kW (1HP)。
- B: 代表 VFD-B 系列。
- 43: 代表电压代码，对应 460V 三相输入。
- A: 代表版本迭代信息。
