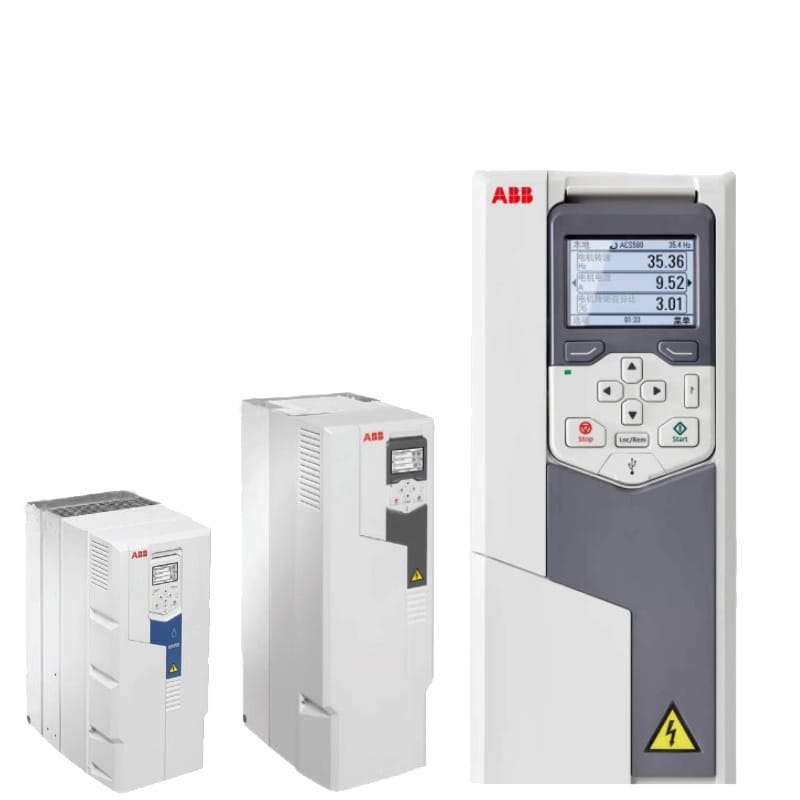

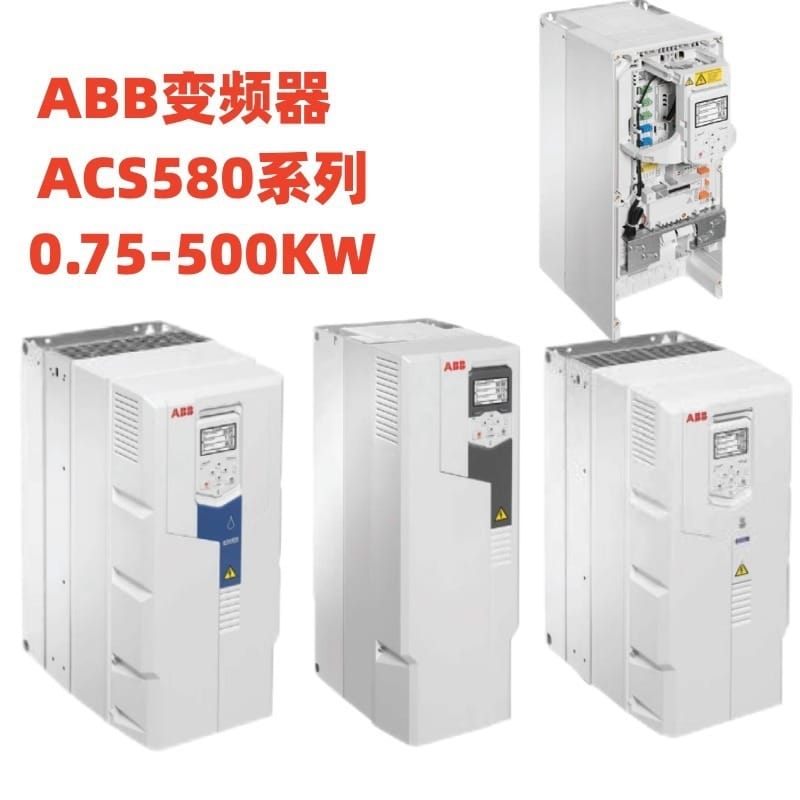

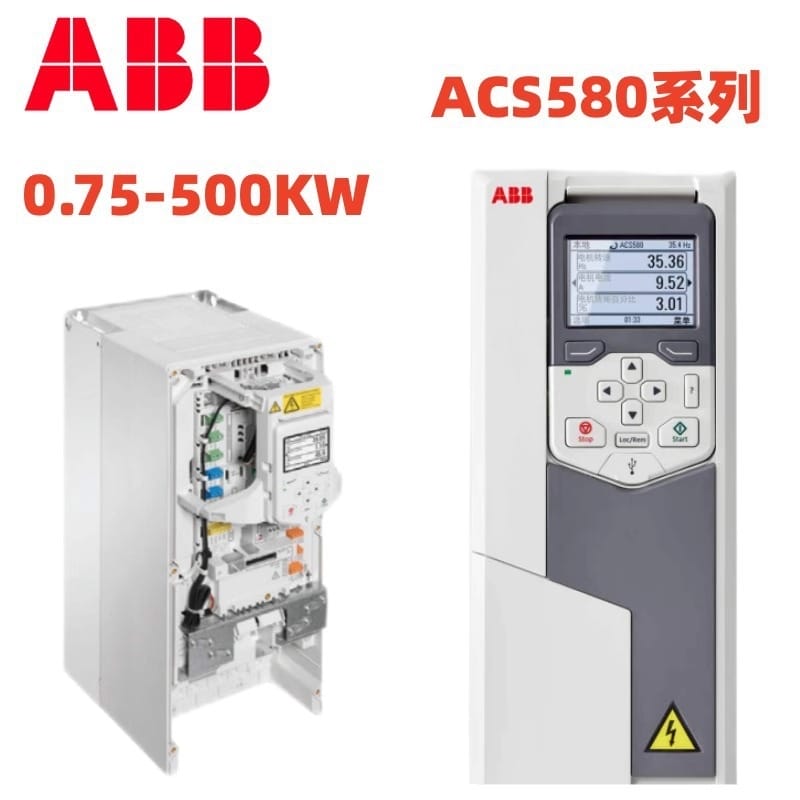

ABB 变频器 ACS580 系列产品详解
一、核心特点
- 品牌与型号：ABB 标准传动 ACS580 系列。
- 功率覆盖：0.75kW 至 500kW 宽功率范围。
- 产品优势：更易用、更可靠、功率范围更广（三 A 特性）。
- 扩展性：提供标准接口和插件扩展连接，配备选件槽（包括总线适配器和 I/O 扩展模块）。
- 接口丰富：默认工厂 I/O 连接图清晰，支持多种模拟量输入输出及数字量控制。
二、技术参数

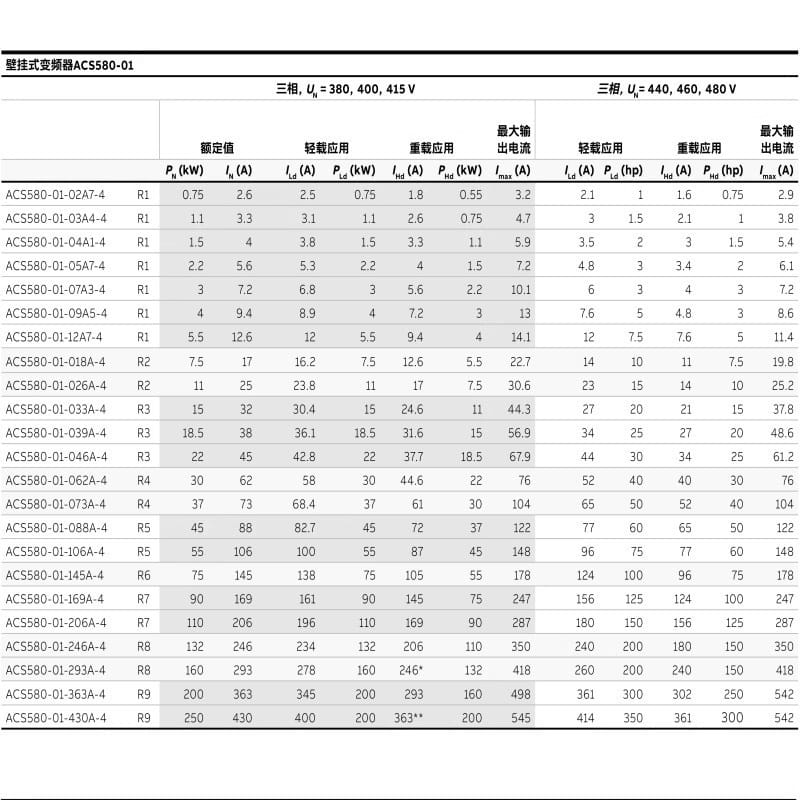

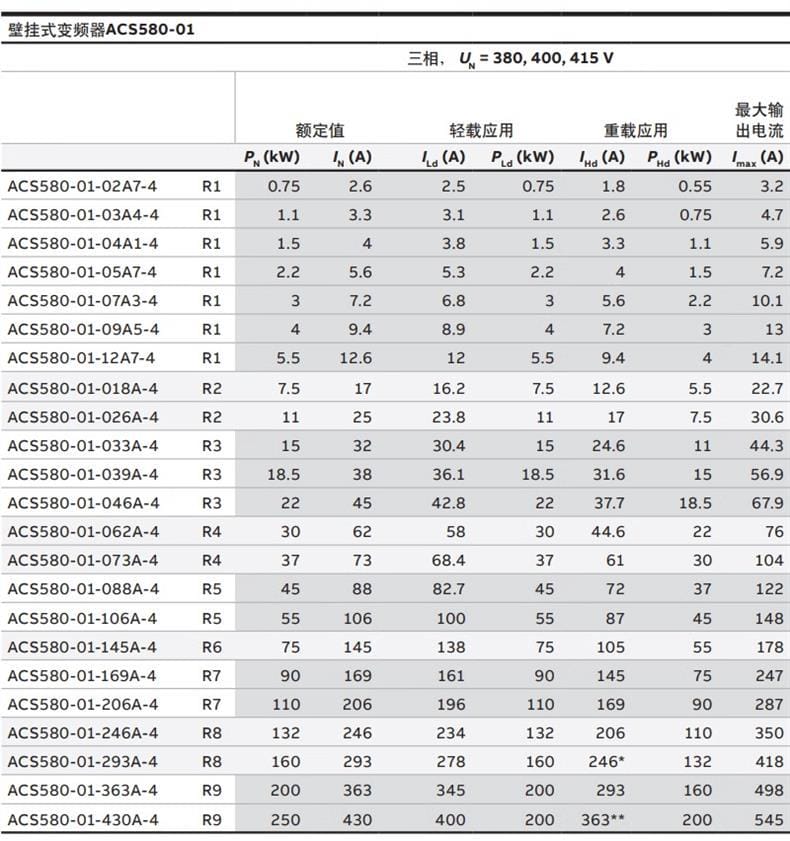

1. 电气参数
| 项目 |
规格 |
| 额定电压 |
三相 380V, 400V, 415V |
| 功率范围 |
0.75kW - 500kW (涵盖 R1-R11 外形尺寸) |
| 最大输出电流 |
根据具体型号不同，最高可达 545A (如 ACS580-01-430A-4) |
| 辅助电压 |
+24V DC (用于外部控制供电) |
| 通讯接口 |
内置 Modbus RTU (RS-485) |
2. 外形尺寸与重量 (部分典型型号)

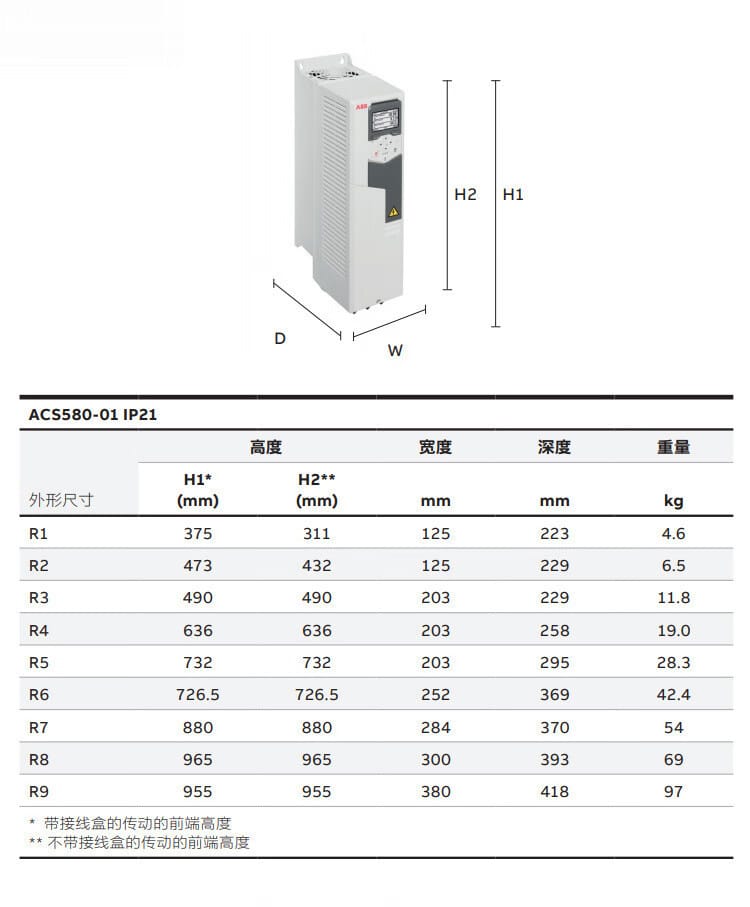

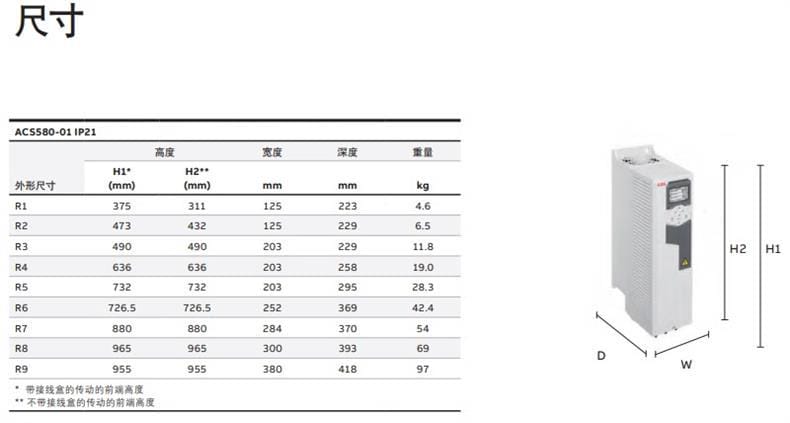

ACS580-01 (IP21 壁挂式)
| 外形尺寸 |
高度 H1 (mm) |
高度 H2 (mm) |
宽度 (mm) |
深度 (mm) |
重量 (kg) |
| R1 |
375 |
311 |
125 |
223 |
4.6 |
| R2 |
473 |
432 |
125 |
229 |
6.5 |
| R3 |
490 |
490 |
203 |
229 |
11.8 |
| R4 |
636 |
636 |
203 |
258 |
19.0 |
| R5 |
732 |
732 |
203 |
295 |
28.3 |
| R6 |
726.5 |
726.5 |
252 |
369 |
42.4 |
| R7 |
880 |
880 |
284 |
370 |
54.0 |
| R8 |
965 |
965 |
300 |
393 |
69.0 |
| R9 |
955 |
955 |
380 |
418 |
97.0 |

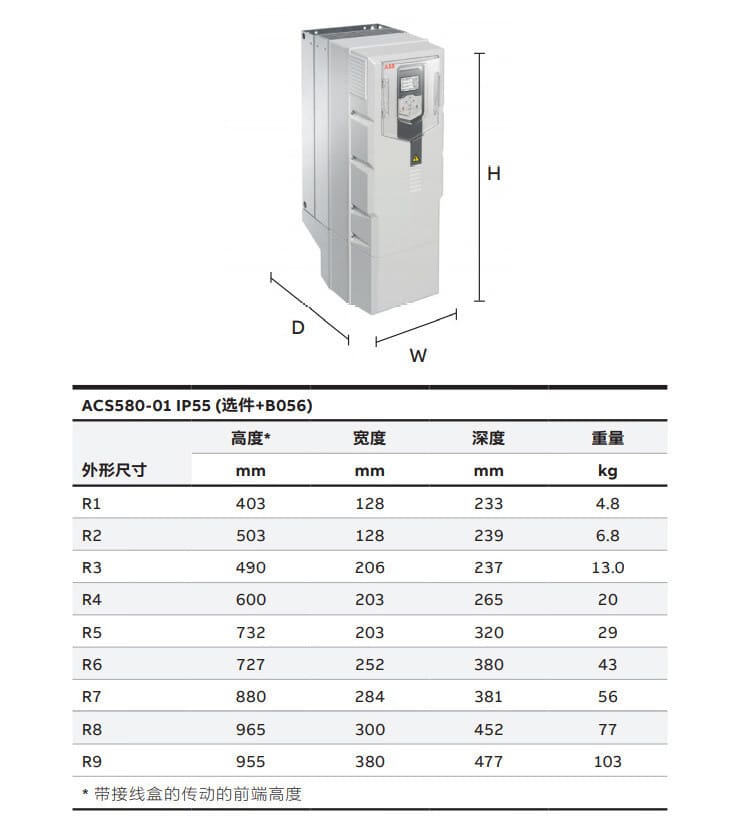

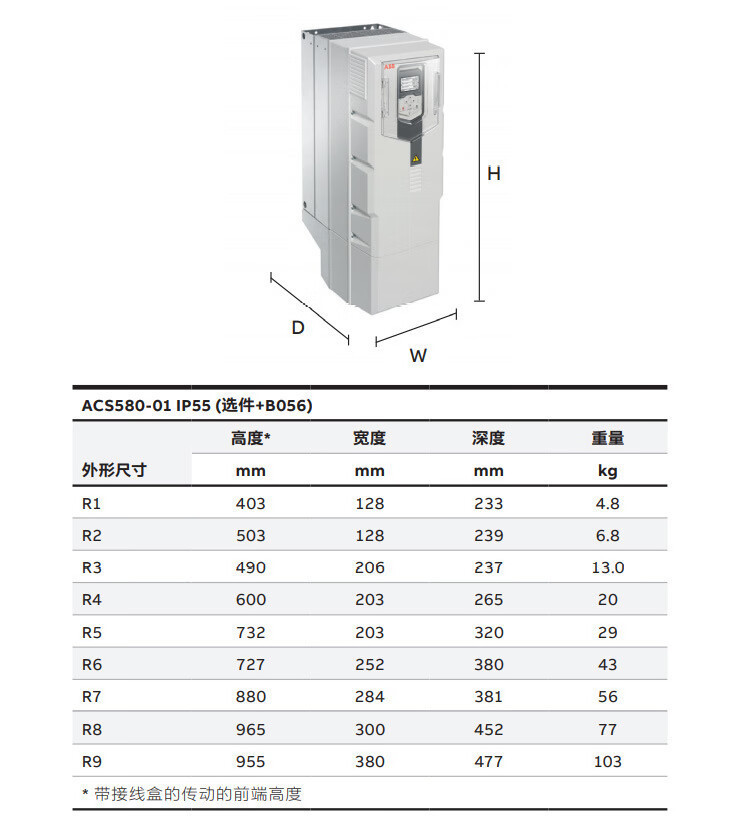

ACS580-01 (IP55 选件)
| 外形尺寸 |
高度 (mm) |
宽度 (mm) |
深度 (mm) |
重量 (kg) |
| R1 |
403 |
128 |
233 |
4.8 |
| R2 |
503 |
128 |
239 |
6.8 |
| R3 |
490 |
206 |
237 |
13.0 |
| R4 |
600 |
203 |
265 |
20.0 |
| R5 |
732 |
203 |
320 |
29.0 |
| R6 |
727 |
252 |
380 |
43.0 |
| R7 |
880 |
284 |
381 |
56.0 |
| R8 |
965 |
300 |
452 |
77.0 |
| R9 |
955 |
380 |
477 |
103.0 |

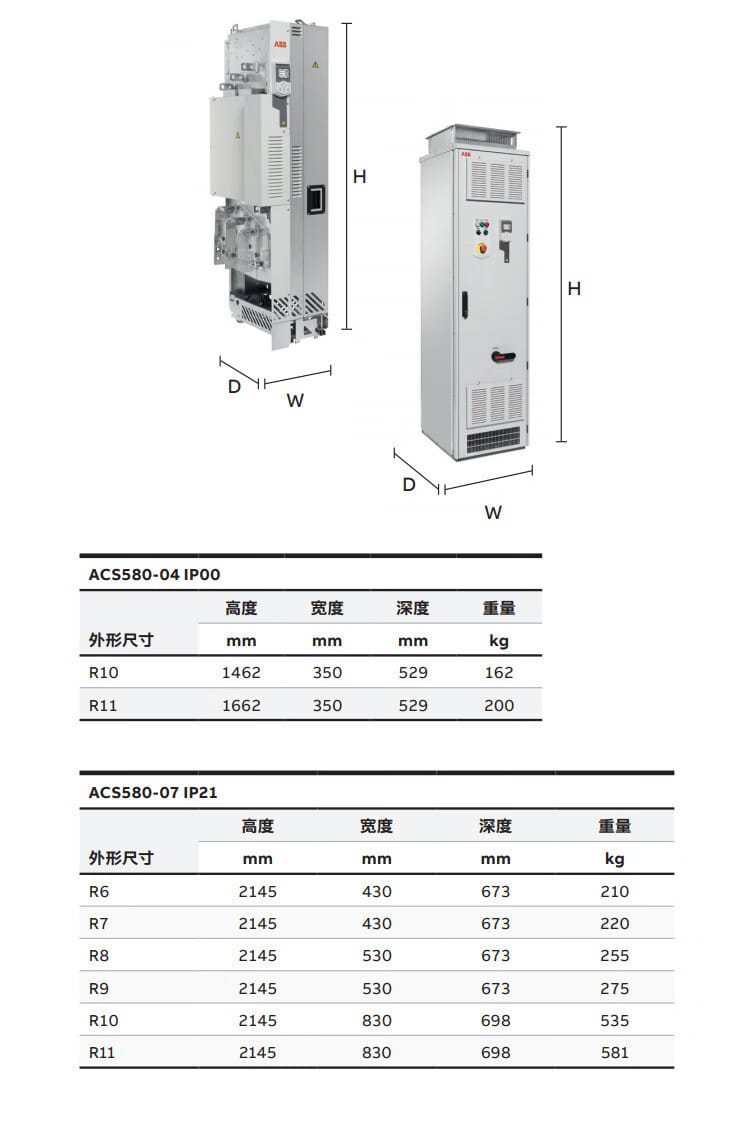

其他型号 (ACS580-04 IP00 / ACS580-07 IP21)
- ACS580-04 IP00: 适用于 R10 (高 1462mm, 重 162kg) 及 R11 (高 1662mm, 重 200kg)。
- ACS580-07 IP21: 适用于 R6-R11，高度均为 2145mm，宽度随尺寸增加 (430mm-830mm)，重量 210kg-581kg。

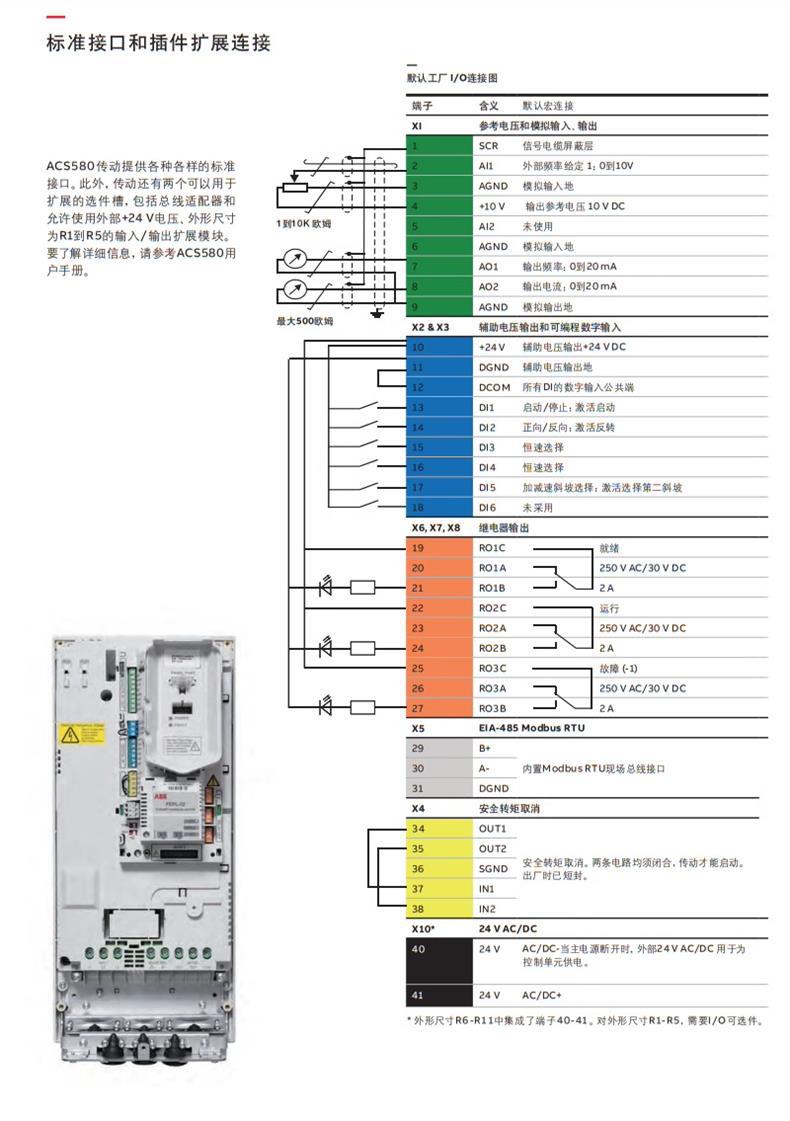

3. 端子功能定义摘要
- XI (模拟输入): 频率给定 1 (0-10V)，参考电压 (0-10VDC)，允许外部 +24V 电压输入。
- AO (模拟输出): 频率输出 (0-20mA)，电流输出 (0-20mA)。
- X2 & X3 (辅助电压/数字输入):
- +24V 辅助电压输出。
- DI1-DI6: 启动/停止、正反转、恒速选择、加减速斜坡选择等可编程输入。
- DGND/DCOM: 公共端接地。
- X6, X7, X8 (继电器输出): RO1-RO3 (就绪、运行、故障)，触点容量 250VAC/30VDC 2A。
- X5 (通讯): RS-485 Modbus RTU (B+, A-, GND)。
- X4 (安全): 安全转矩取消 (STO)，OUT1/OUT2 两条电路均须闭合才能启动。
- X10 (电源): 24V AC/DC 输入，主电源断开时用于控制单元供电 (R6-R11 集成，R1-R5 需选件)。
三、应用行业
ACS580 系列作为标准传动装置，广泛适用于以下通用工业领域：
- 泵与风机系统：恒压供水、通风换气控制。
- 物料输送：传送带、输送机调速控制。
- 过程工业：搅拌机、压缩机、挤出机等设备驱动。
- HVAC：暖通空调系统中的空气处理机组。
- 一般制造业：需要可靠调速和启停控制的机械设备。
四、安装条件
- 安装方式：支持壁挂式安装，确保结构稳固。
- 防护等级：
- 标准配置为 IP21 (室内使用)。
- 可选配 IP55 防护罩以适应多尘或潮湿环境。
- ACS580-04 为 IP00 (柜内安装)。
- 空间要求：需预留足够的散热空间，参照上述尺寸表预留前后左右维护通道。
- 接线要求：
- 信号电缆屏蔽层必须正确接地，以减少电磁干扰。
- 动力电缆与控制电缆应分开布线。
- 对于小功率机型 (R1-R5)，若需 X10 端子功能，需加装 I/O 可选件。
五、注意事项
- 安全转矩取消 (STO)：
- X4 端子上的 OUT1 和 OUT2 两条安全电路必须同时闭合，传动才能启动。
- SGND 出厂时已短封，请勿随意更改。
- 备用电源：当主电源断开时，可通过外部 24V AC/DC 为控制单元供电，以便保持设置或进行通信。
- 模拟量限制：
- 模拟输入阻抗建议为 1K 欧姆至 10K 欧姆。
- 模拟输出负载电阻最大不超过 500 欧姆。
- 扩展模块：外形尺寸 R1-R5 的机器如需更多 I/O 功能，需购买并安装 I/O 扩展模块。
- 维护检查：定期检查接线端子紧固情况，防止因振动导致松动。
