台达 VFD-EL 系列变频器产品技术文档

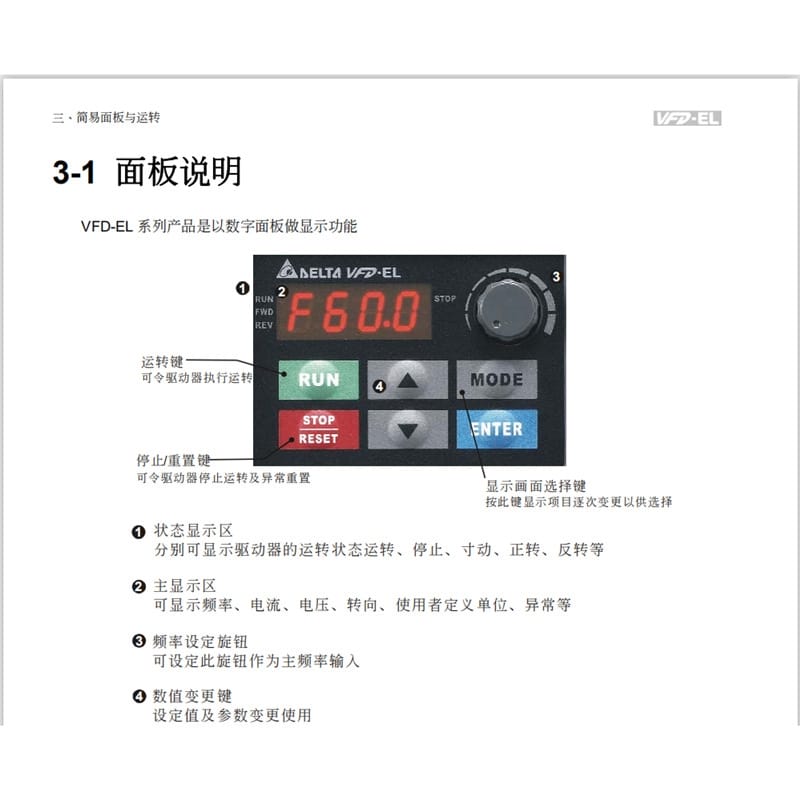

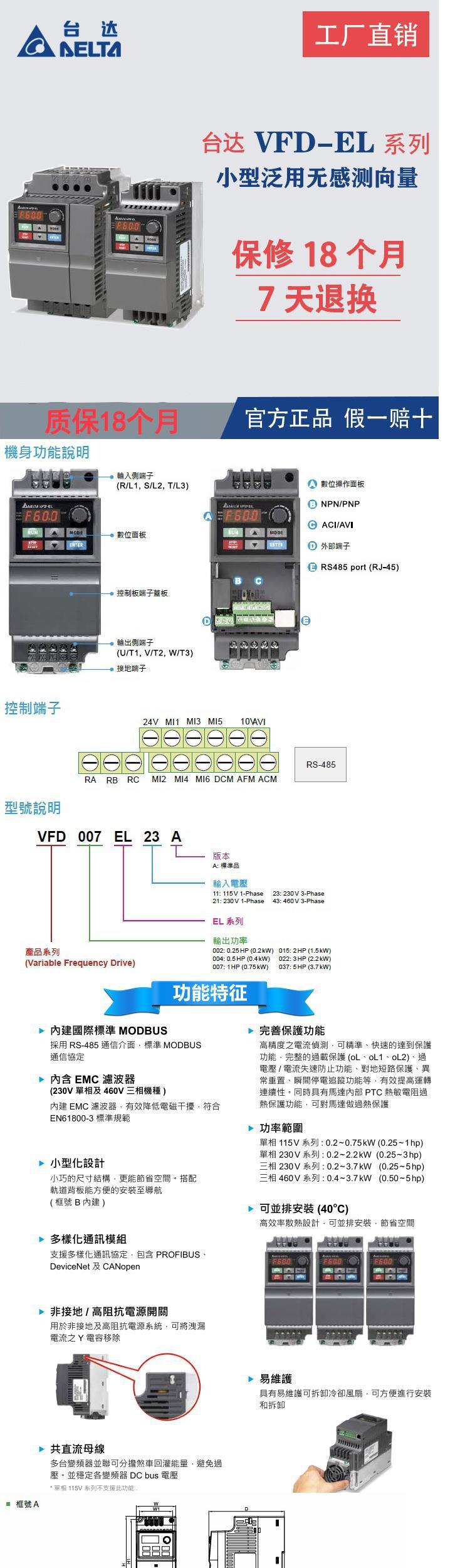

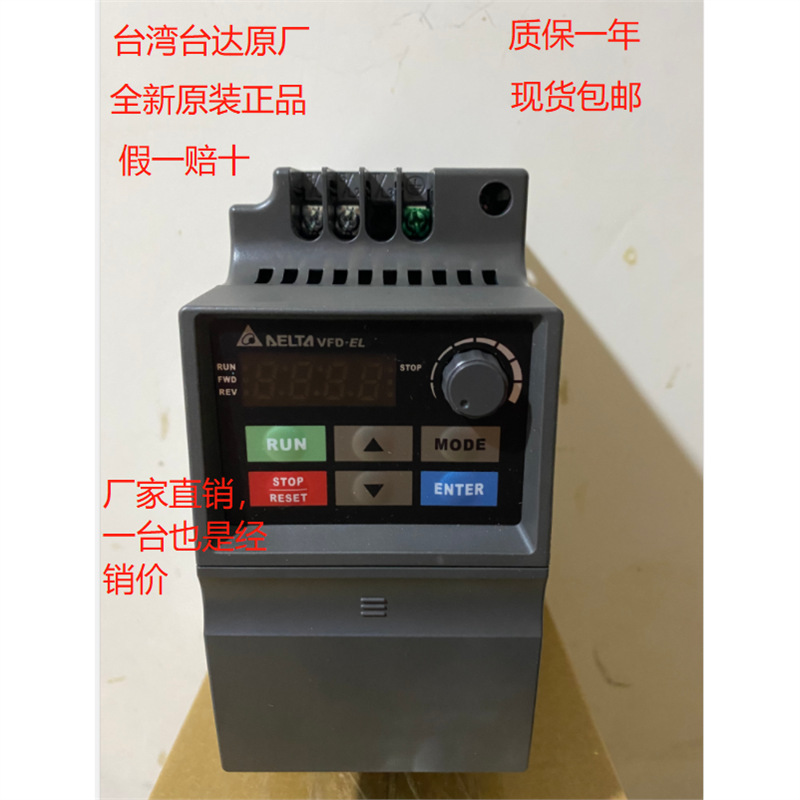

1. 产品概述
- 品牌：台达 (Delta)
- 型号系列：VFD-EL 系列小型泛用无感测向量变频器
- 主要功率：0.4KW, 0.75KW, 1.5KW, 2.2KW, 3.7KW (系列覆盖 0.2KW 至 3.7KW)
- 电压规格：220V (单相/三相), 380V (三相) [对应规格书 230V/460V]
- 服务承诺：官方正品，质保 18 个月，支持 7 天退换，假一赔十。
2. 核心特点
- 高性能控制：内置无感测向量控制技术，配合高精度电流侦测，实现精准、快速的动态响应及保护功能。
- 通讯扩展性：内建标准 MODBUS 协议及 RS-485 通信接口 (RJ-45)，支持 PROFIBUS、DeviceNet、CANopen 等多种通讯模块。
- 电磁兼容 (EMC)：230V 单相及 460V 三相机种内建 EMC 滤波器，有效降低电磁干扰，符合 EN61800-3 标准。
- 紧凑设计：小型化机身结构，节省空间，支持轨道背板安装，可并排安装 (40℃环境下)。
- 易维护性：冷却风扇采用可拆卸设计，便于日常清洁与维护。
- 多重保护：具备过载 (oL/oL1/oL2)、过电压/失速防止、对地短路、瞬间停电追跳及马达 PTC 过热保护功能。
- 特殊功能：支持共直流母线功能 (多台并联分担刹车能量)，支持非接地/高阻抗电源系统。
3. 技术参数
3.1 电气参数概览
| 项目 |
115V 单相系列 |
230V 单相/三相系列 |
460V 三相系列 |
| 适用功率 |
0.2 ~ 0.75 kW |
0.2 ~ 3.7 kW |
0.4 ~ 3.7 kW |
| 额定电压 |
100-120V (±10%) |
200-240V (±10%) |
380-480V (±10%) |
| 频率范围 |
50/60Hz |
50/60Hz |
50/60Hz |
| 输出频率 |
0.1 ~ 599 Hz |
0.1 ~ 599 Hz |
0.1 ~ 599 Hz |
| 载波频率 |
2 ~ 12 kHz |
2 ~ 12 kHz |
2 ~ 12 kHz |
| 冷却方式 |
自然冷却 |
自然/强制冷却 |
自然冷却 |
3.2 典型型号对照
- 0.4KW: VFD004EL11A, VFD004EL21A, VFD004EL23A, VFD004EL43A

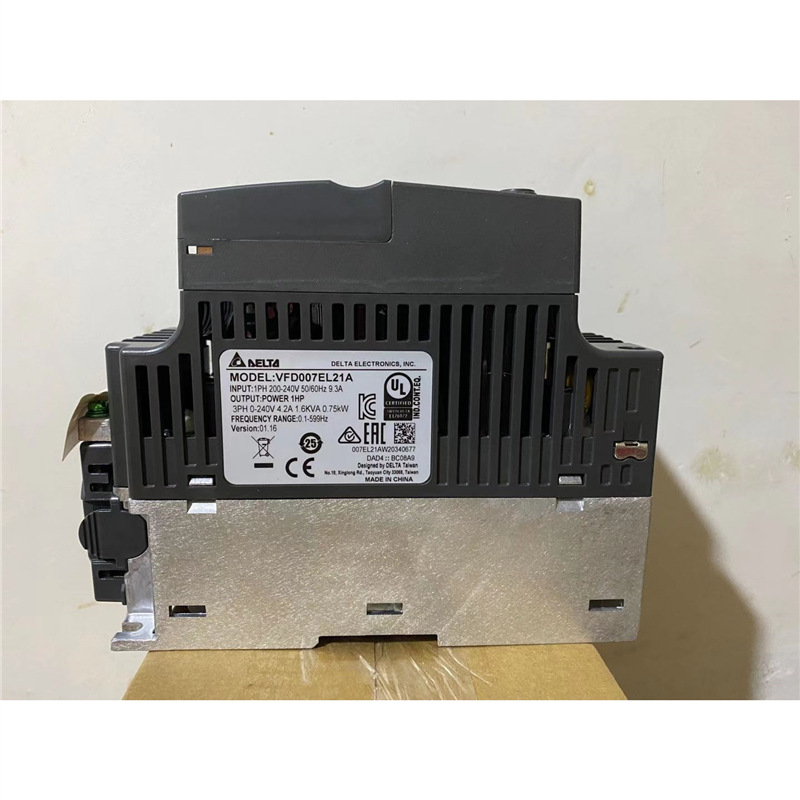

- 0.75KW: VFD007EL21A, VFD007EL23A, VFD007EL43A
- 1.5KW: VFD015EL23A, VFD015EL43A
- 2.2KW: VFD022EL21A, VFD022EL23A, VFD022EL43A
- 3.7KW: VFD037EL23A, VFD037EL43A

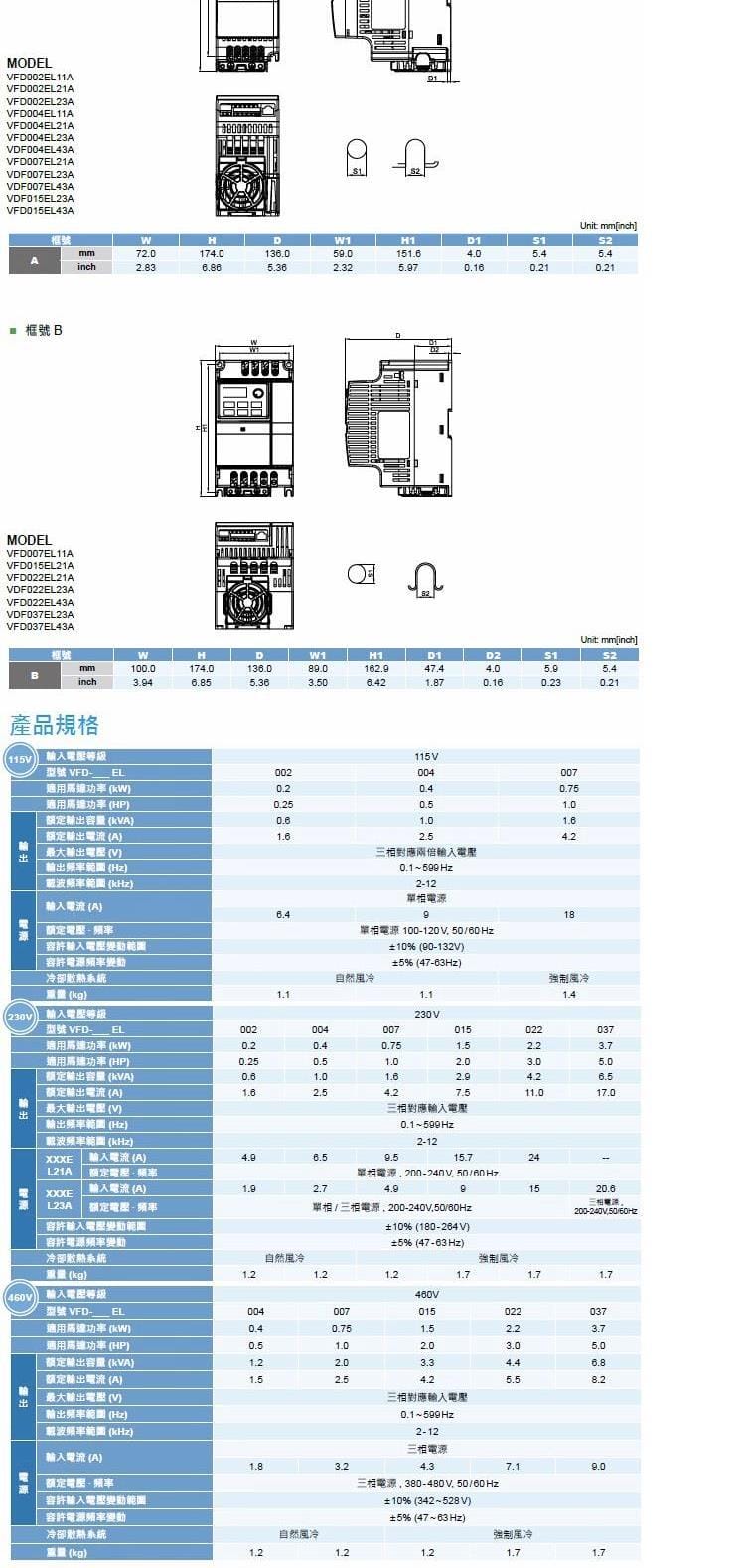

3.3 物理尺寸 (参考)

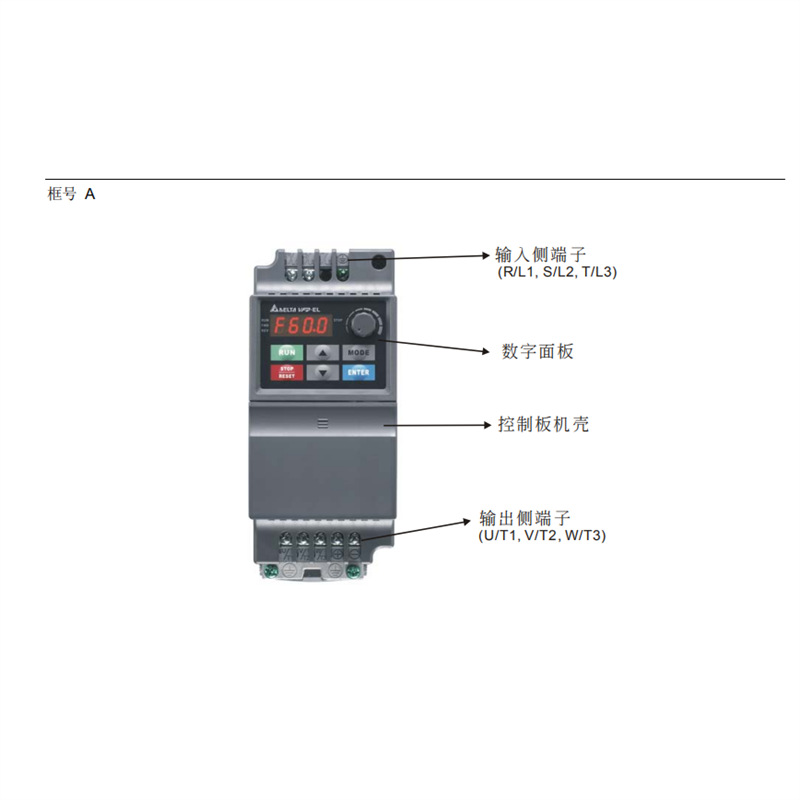

- 框号 A: 宽 72mm x 高 174mm x 深 136mm
- 框号 B: 宽 100mm x 高 174mm x 深 136mm
(具体安装孔距请参考产品规格手册)
4. 应用行业
本系列变频器定位为小型泛用型，广泛适用于各类工业及商业场景：
- 通用制造：输送带、包装机、注塑机辅机。
- 流体机械：离心泵、鼓风机、空压机。
- 暖通空调：空调机组、通风管道风机。
- 轻工纺织：卷绕机、印刷机械。
5. 安装条件
- 安装环境：环境温度建议在 -10℃~+50℃之间，无腐蚀性气体、粉尘及滴水，相对湿度<90%。
- 安装方式：推荐垂直安装在金属导轨或背板上，确保上下左右留有足够散热间隙。
- 接线端子：

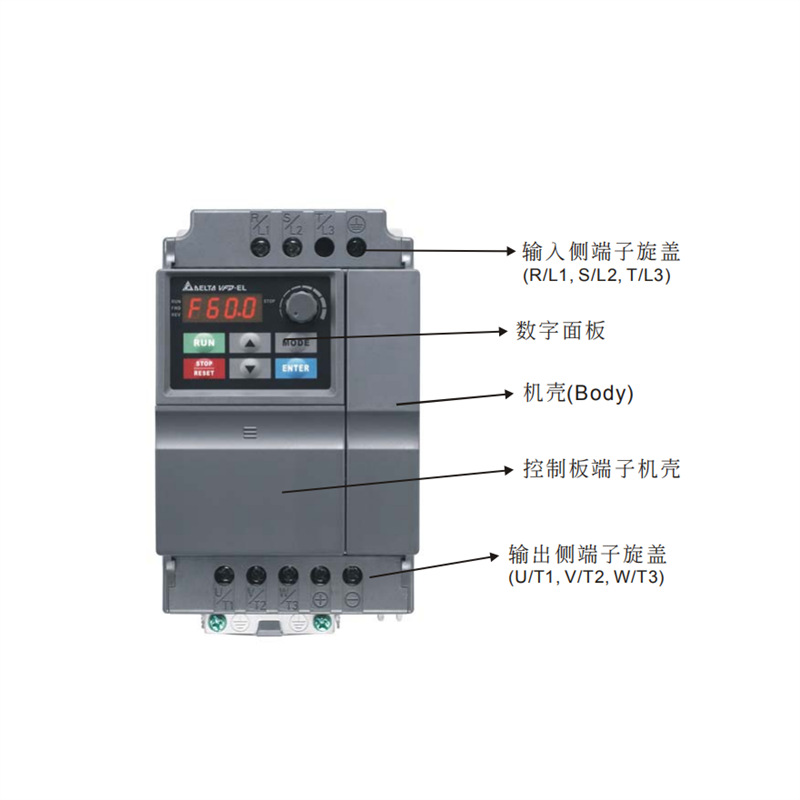

- 主回路：输入 (R/L1, S/L2, T/L3)，输出 (U/T1, V/T2, W/T3)，接地 (PE)。
- 控制回路：包含 RS485 接口、数字输入 (MI)、模拟输入 (AVI/ACI)、继电器输出等。
- 电源要求：需配备合适的断路器或漏电保护器，确保电源稳定性。
- 共直流母线：若需并联使用，请确认机型是否支持该功能（单相 115V 系列不支持）。
6. 注意事项
- 保修说明：本产品提供 18 个月官方质保，购买时请查验防伪标识，享受 7 天退换及假一赔十服务。
- 安全操作：断电后需等待指示灯熄灭方可操作，高压部分存在危险，非专业人员请勿拆解。
- 接地保护：必须可靠接地，以防触电及干扰，接地电阻应小于规定值。
- 电机匹配：建议选用合适规格的电机，并接入 PTC 热敏电阻以实现过热保护。
- 散热维护：定期清理风扇及散热片灰尘，保证通风良好，避免因过热导致降额运行或故障。
- 参数设置：初次使用前请根据负载特性正确设置电机参数及控制模式。
