联测 高精度壁挂式超声波流量计外夹外贴传感器水液体管道超声波流量计
核心特点
- 非侵入式测量：采用外夹/外贴式传感器，无需破坏管道，不影响流体运行。

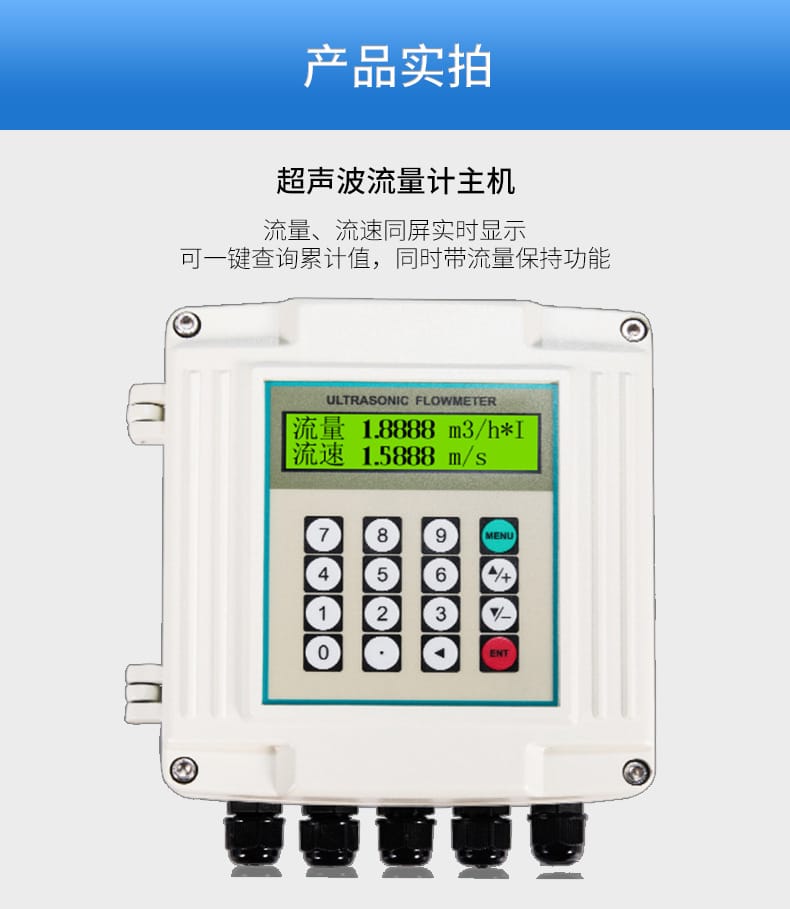

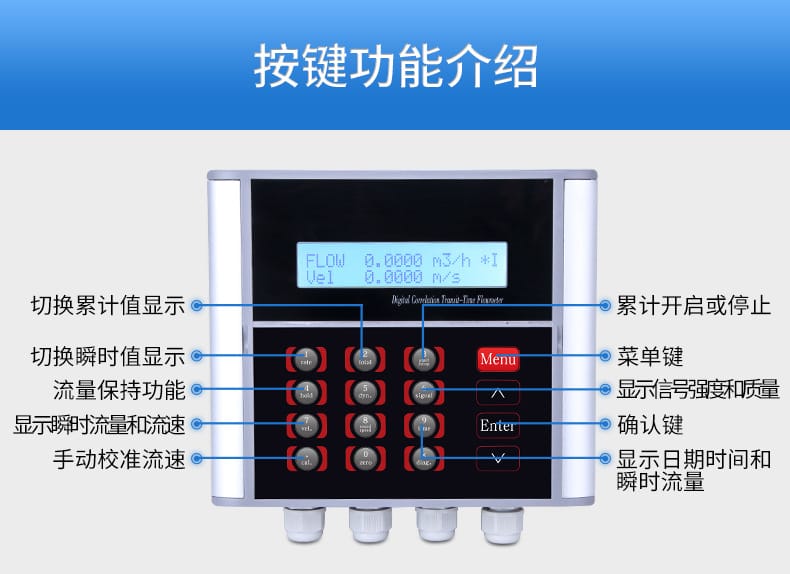

- 高精度与多功能显示：测量精度达±1%R，流量与流速同屏实时显示，支持一键查询累计值及流量保持功能。

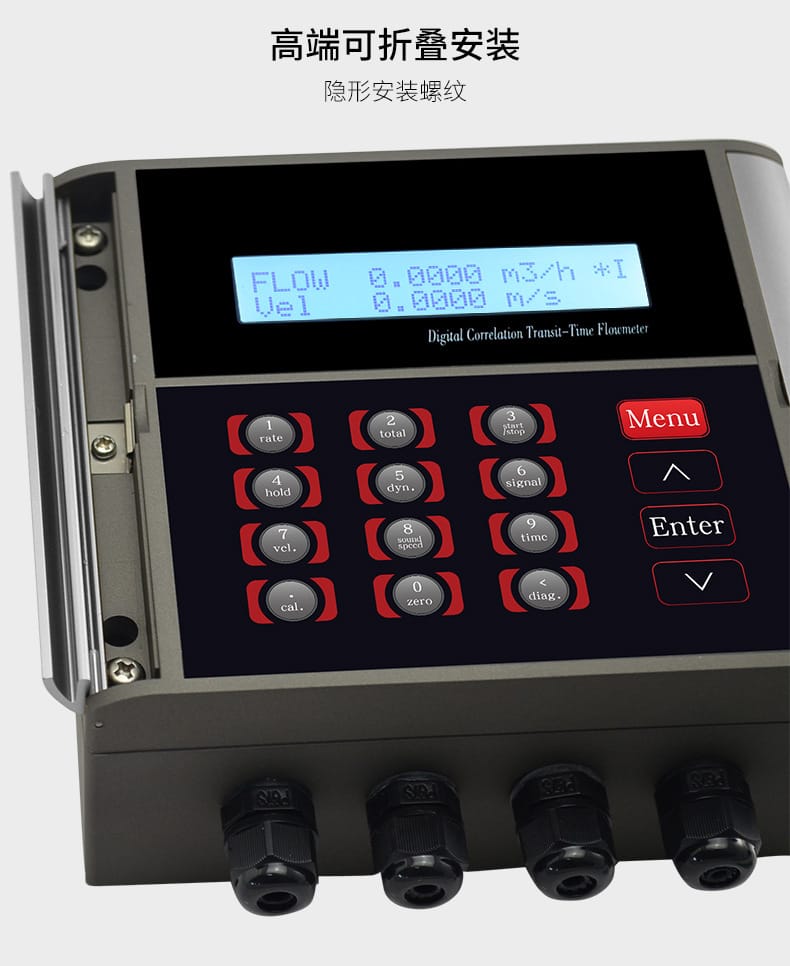

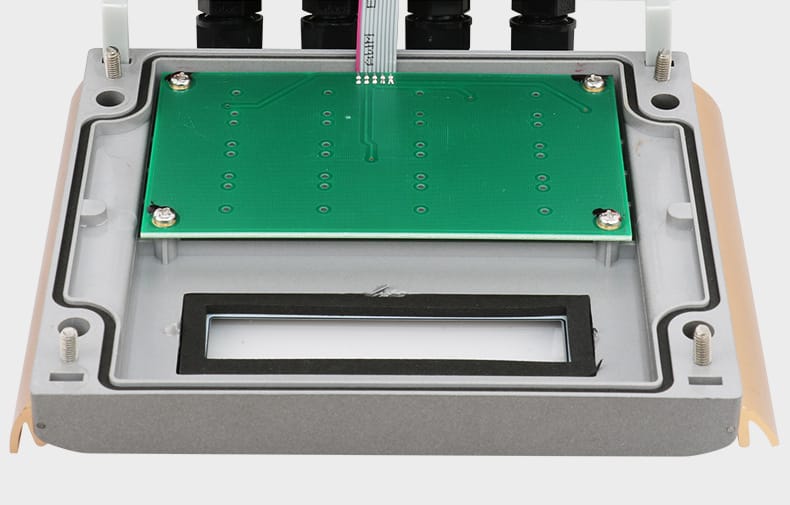

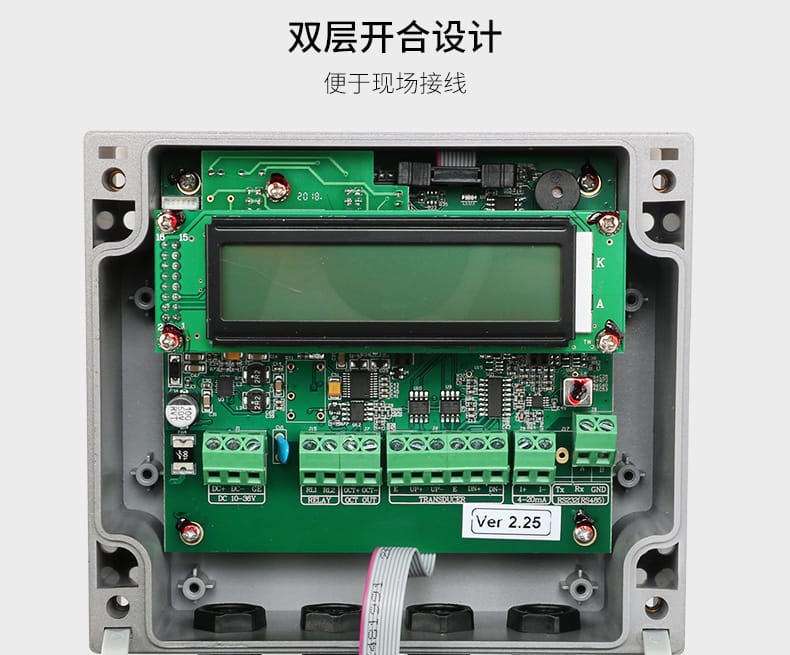

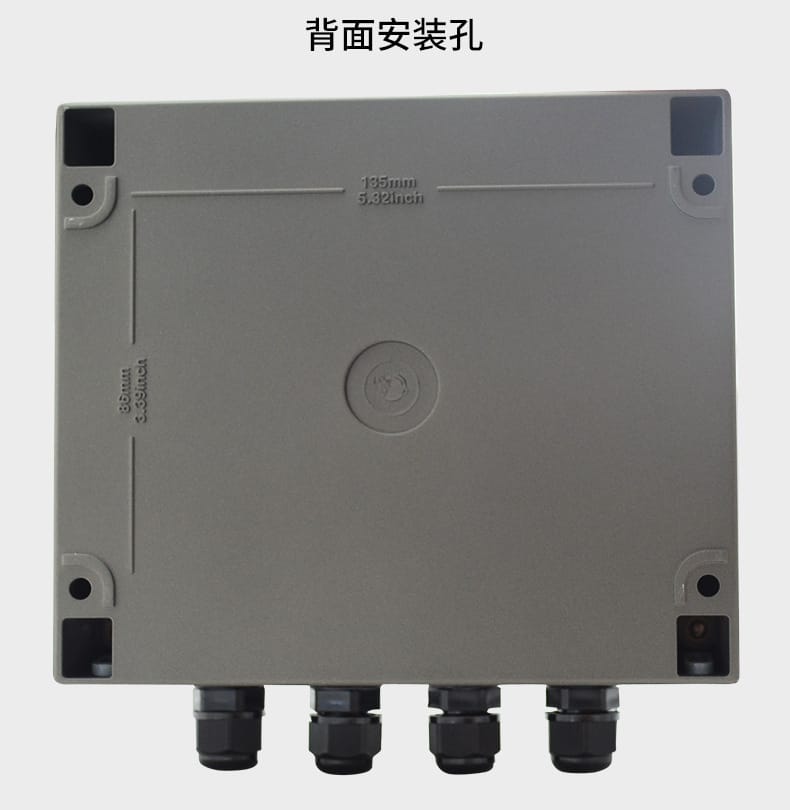

- 工业级防护与便捷设计：主机与探头具备IP65/IP67/IP68多重防护等级，有效防尘防水；双层开合接线设计及隐形安装螺纹，便于现场操作。

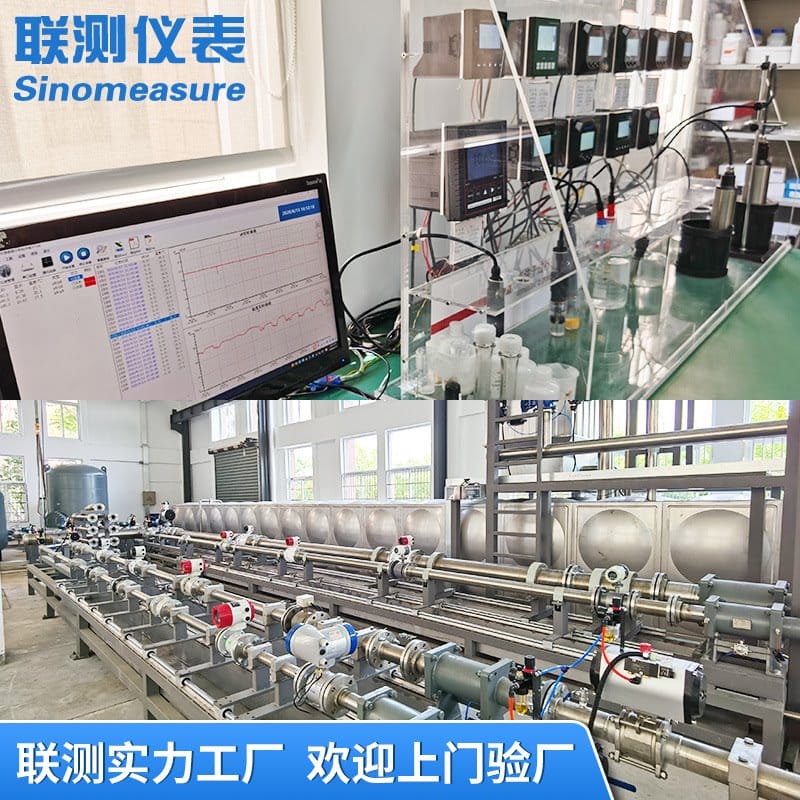

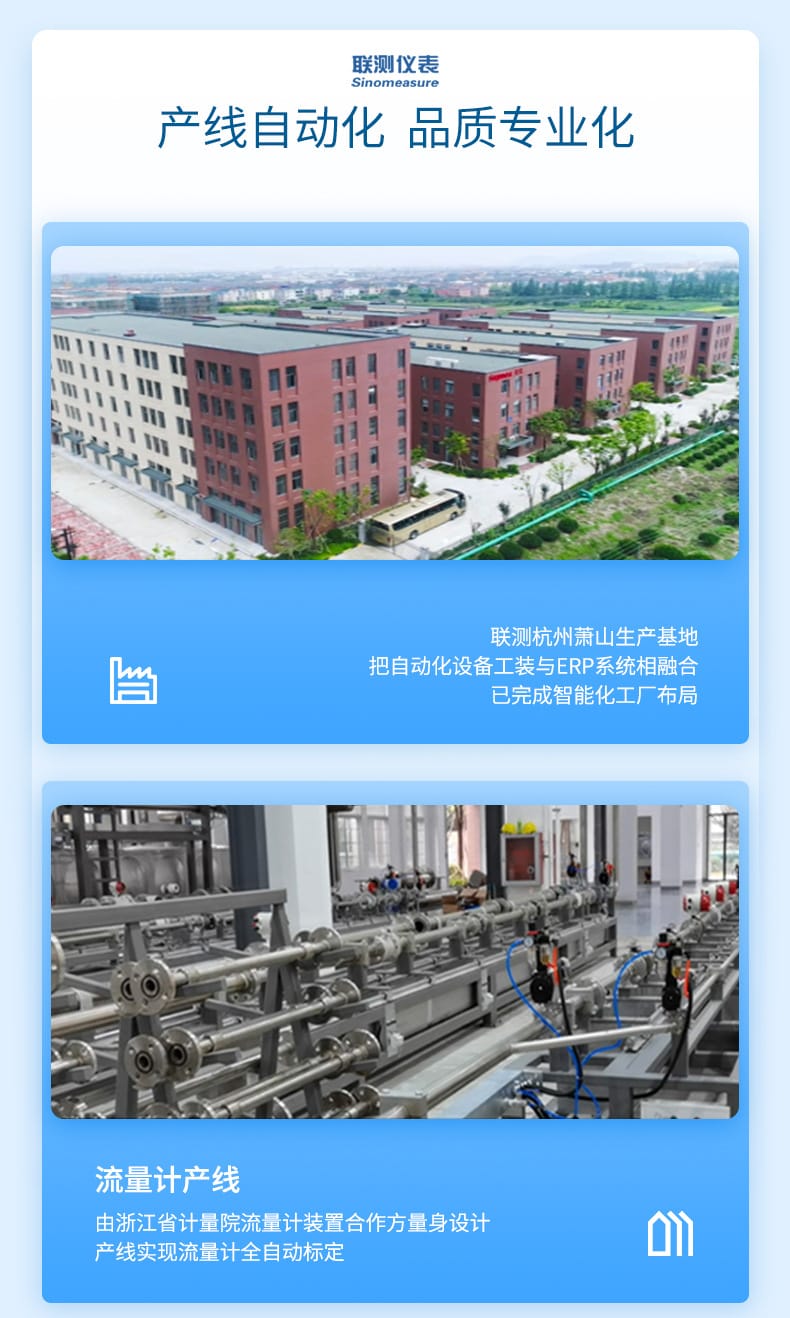

- 全方位专业服务：全国20余个办事处提供预约上门调试、培训与指导安装服务；资质齐全，产线自动化标定，荣获二十余项专利。

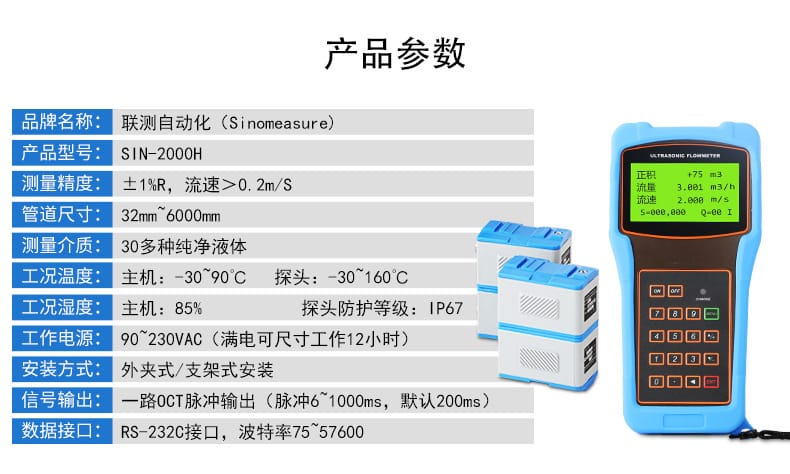

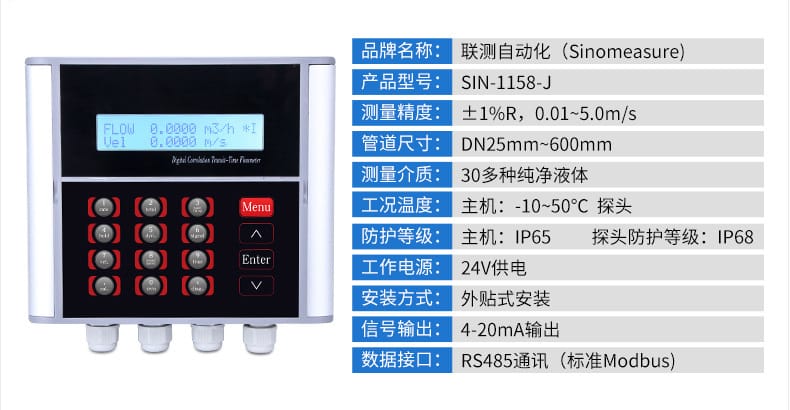

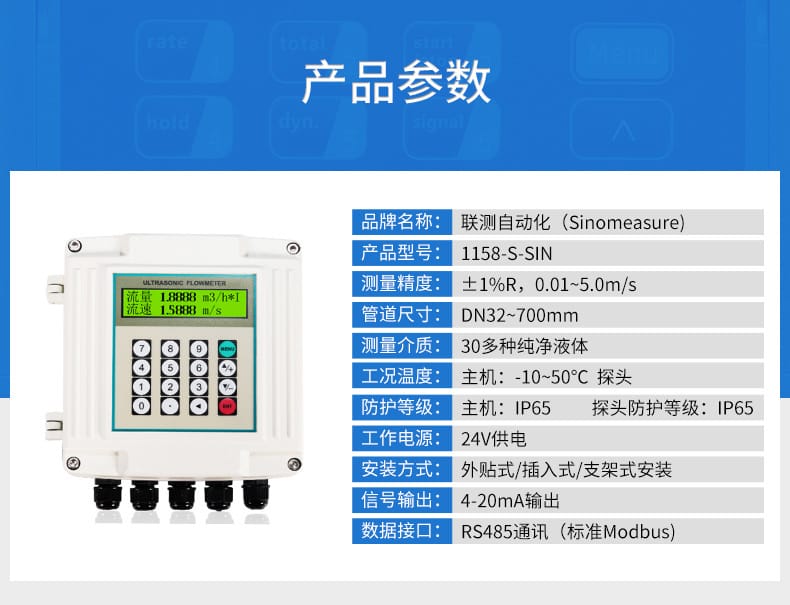

技术参数
| 参数项目 |
1158-S-SIN |
SIN-2000H |
SIN-1158-J |
| 测量精度 |
±1%R (0.01~5.0m/s) |
±1%R (流速>0.2m/s) |
±1%R (0.01~5.0m/s) |
| 管道尺寸 |
DN32~700mm |
32mm~6000mm |
DN25~600mm |
| 测量介质 |
30多种纯净液体 |
30多种纯净液体 |
30多种纯净液体 |
| 工况温度 |
主机：-10~50℃ |
主机：-30~90℃，探头：-30~160℃ |
主机：-10~50℃ |
| 防护等级 |
主机：IP65，探头：IP65 |
主机：85%RH，探头：IP67 |
主机：IP65，探头：IP68 |
| 工作电源 |
24V供电 |
90~230VAC (内置电池可工作12小时) |
24V供电 |
| 安装方式 |
外贴式/插入式/支架式 |
外夹式/支架式 |
外贴式 |
| 信号输出 |
4-20mA |
一路OCT脉冲输出 (默认200ms) |
4-20mA |
| 数据接口 |
RS485 (标准Modbus) |
RS-232C (波特率75~57600) |
RS485 (标准Modbus) |

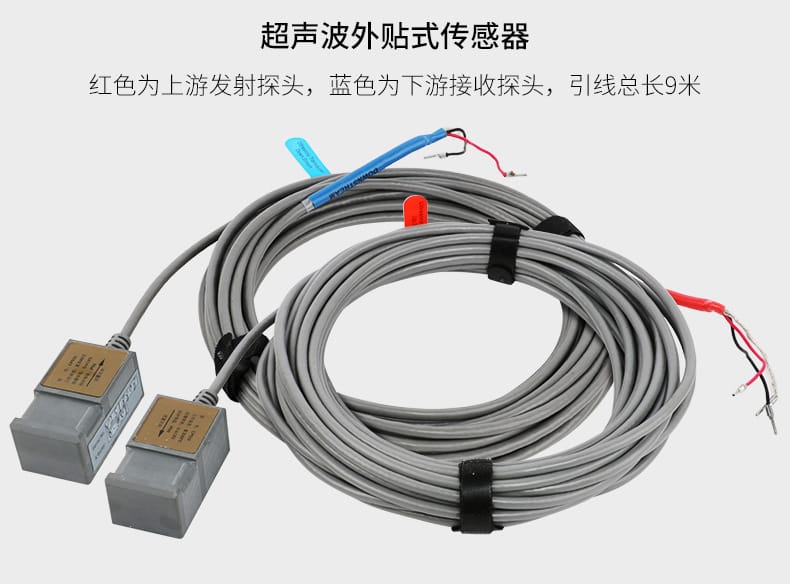

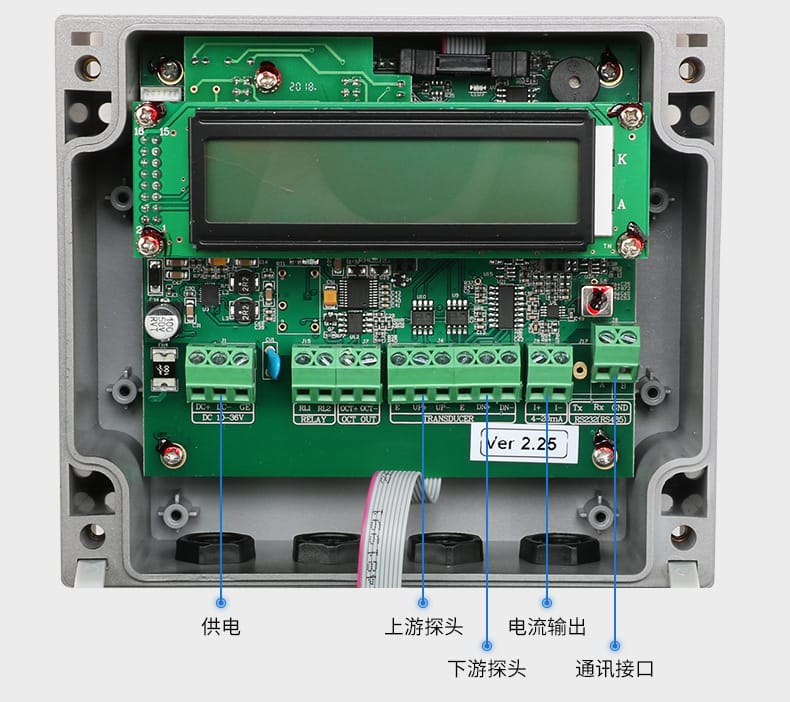

- 传感器参数：红色上游发射探头，蓝色下游接收探头，引线总长9米。
应用行业
广泛应用于石油、化工、冶金、电力、给排水、水处理、食品饮料（如娃哈哈、五粮液、百事）、环保（如东江环保）、科研教育（如清华大学）及高科技制造（如华为、比亚迪、中核控制）等纯净液体流量测量领域。
安装条件

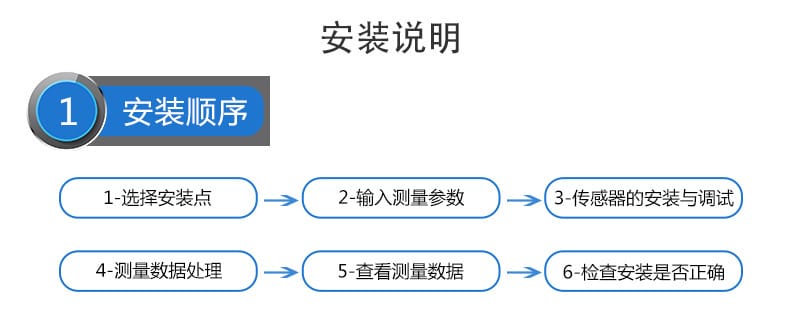

- 安装顺序：选择安装点 → 输入测量参数 → 传感器安装与调试 → 测量数据处理 → 查看测量数据 → 检查安装是否正确。

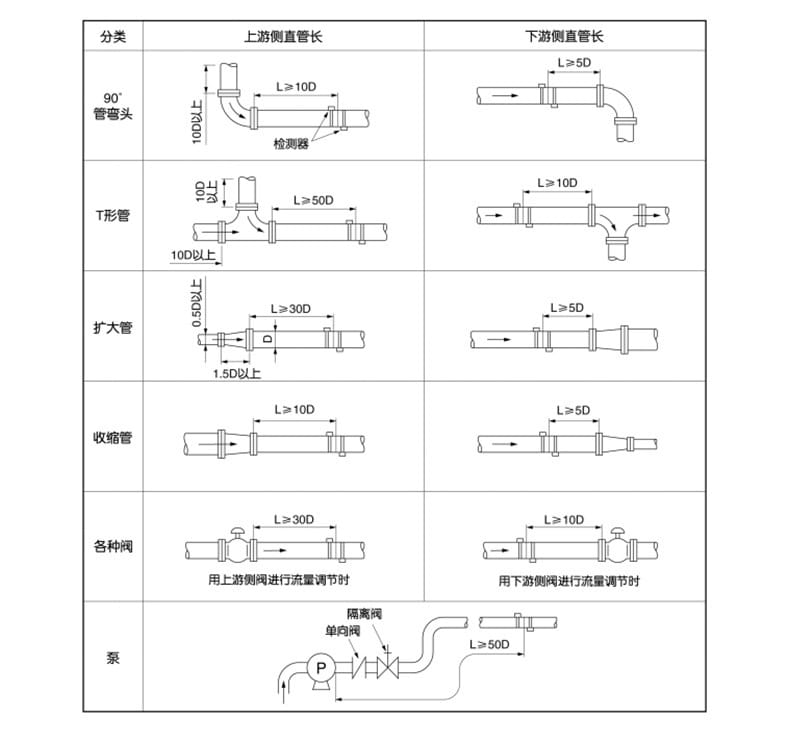

- 直管段要求：需保证足够长直管段，上游≥10D（管径），下游≥5D，离泵出口≥30D；管路内液体必须保证满管。

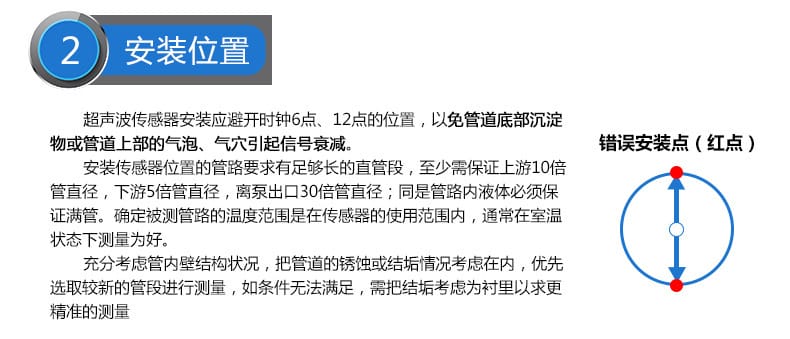

- 安装位置：避开管道时钟6点（底部沉淀）和12点（顶部气泡）位置，优选水平或倾斜管段。
- 安装方法：

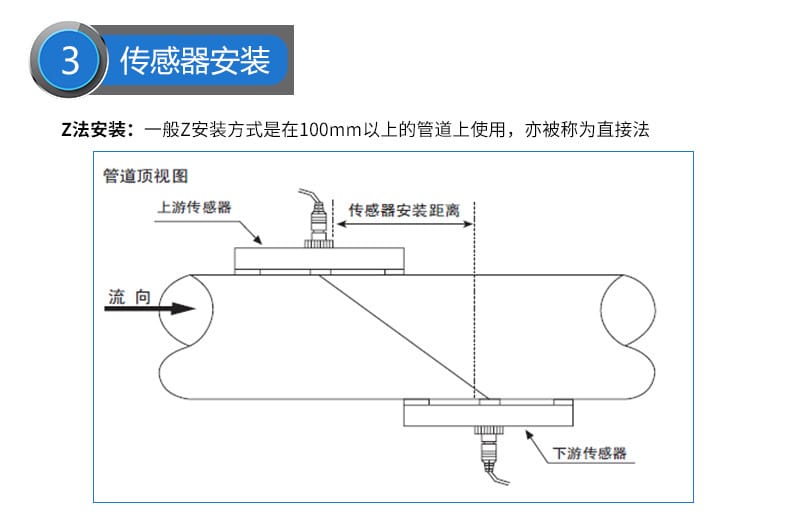

- Z法（直接法）：适用于100mm以上管道。

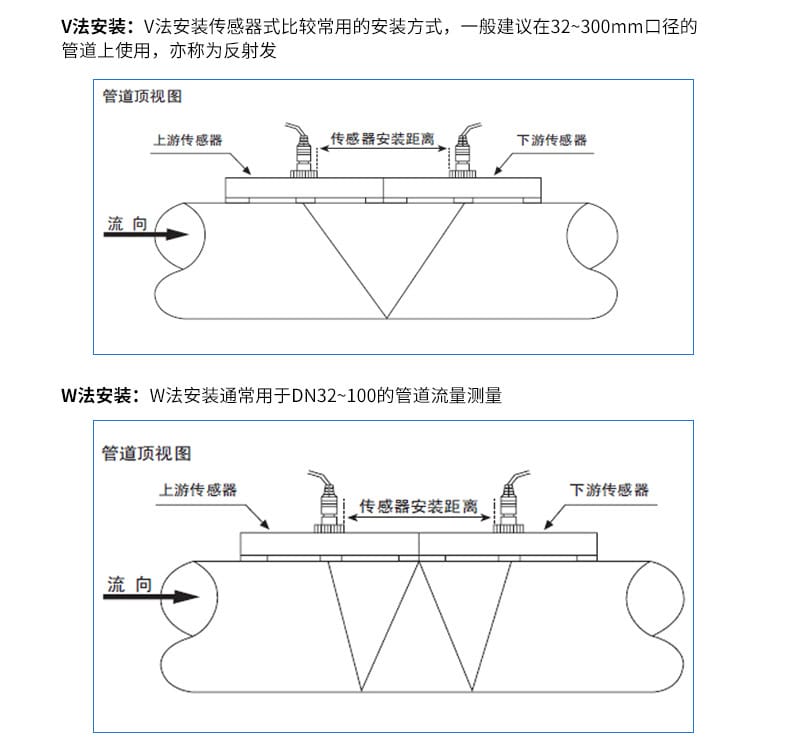

- V法（反射法）：适用于32~300mm管道，为最常用方式。
- W法：适用于DN32~100的小口径管道。
- 管道状况：优先选取无锈蚀结垢的新管段；若存在结垢，需将其视为衬里参数输入以求精准。
注意事项
- 探头接线：严格区分红色上游发射探头与蓝色下游接收探头，引线总长9米。

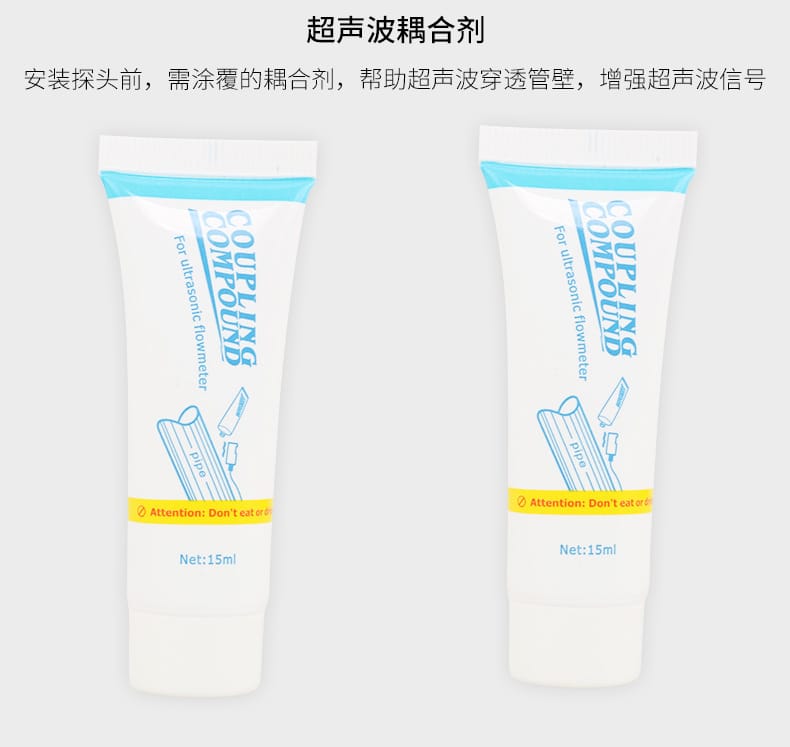

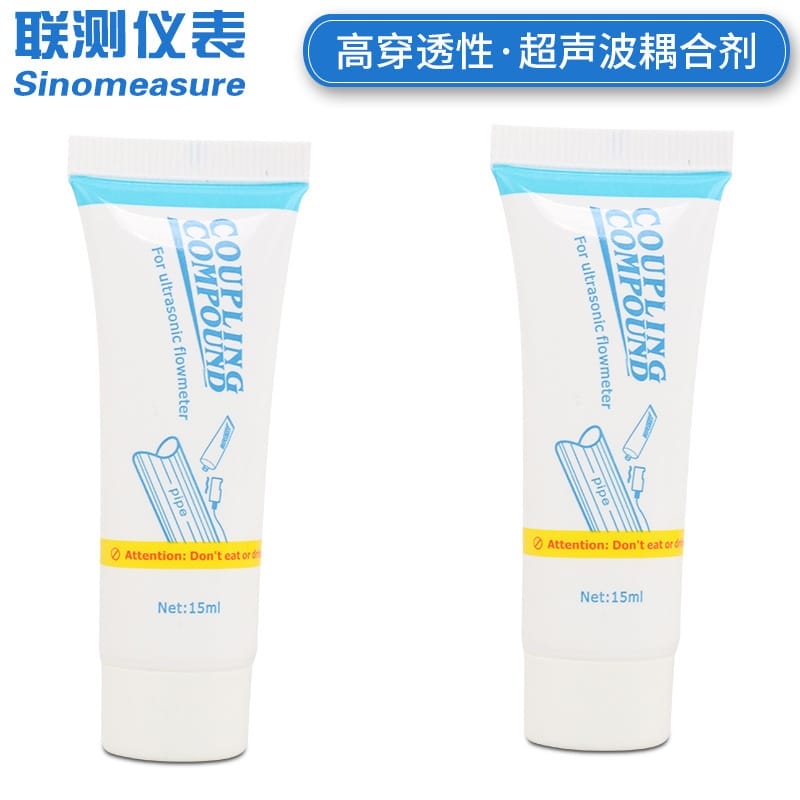

- 耦合剂涂抹：安装探头前必须涂覆超声波耦合剂，以帮助超声波穿透管壁增强信号；注意耦合剂不可食用。
- 温度匹配：确保被测管路温度在传感器使用范围内，室温状态下测量效果最佳。

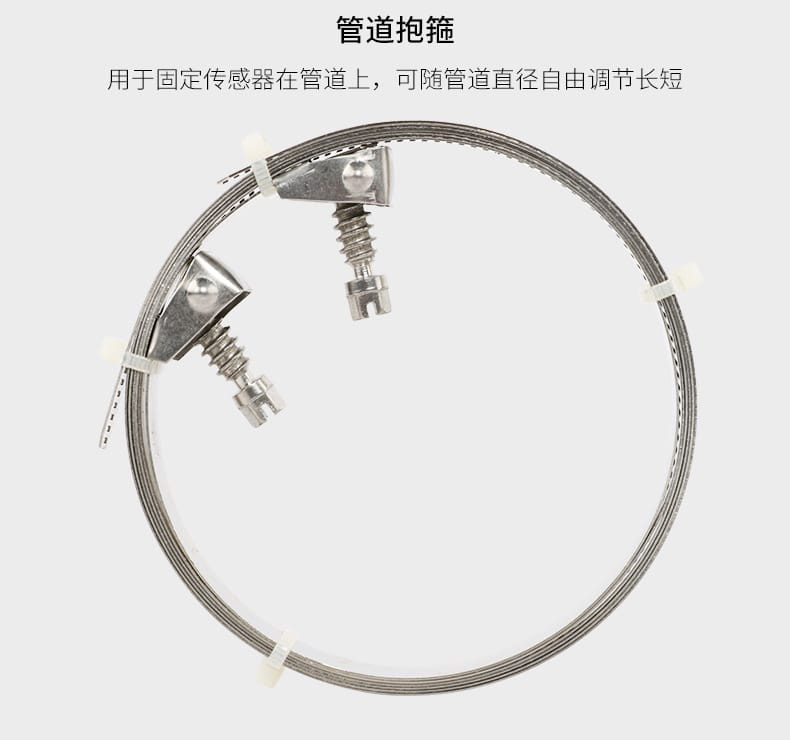

- 配件固定：使用管道抱箍固定传感器，可根据管道直径自由调节长短。
- 数据说明：页面数据均由实验室提供，如有疑问请联系客服。
