美控LDG卫生型电磁流量计产品手册
一、产品概述
品牌：美控（MEACON）
制造商：杭州美控自动化技术有限公司

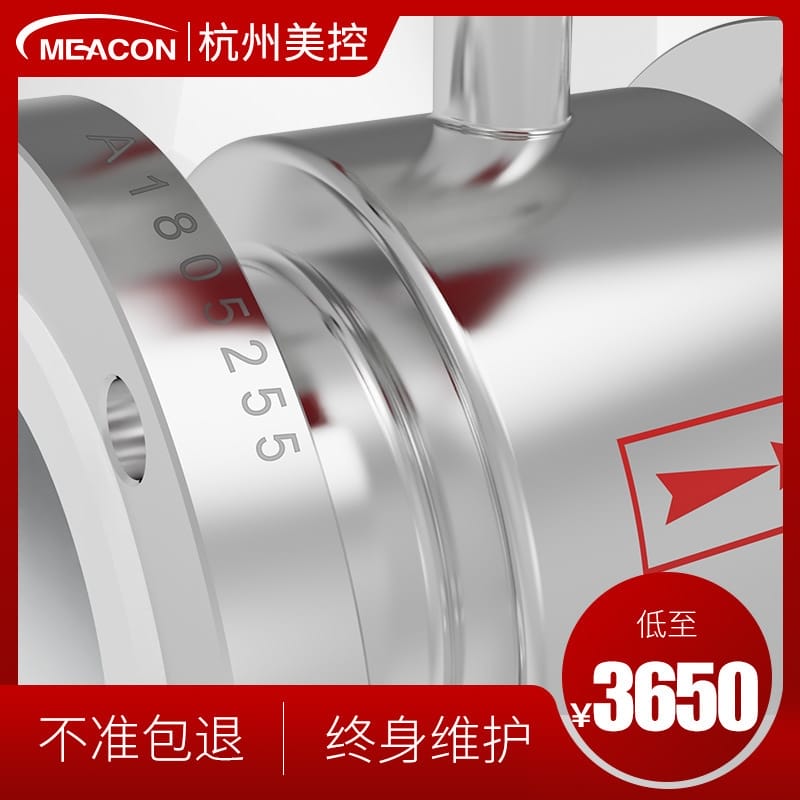

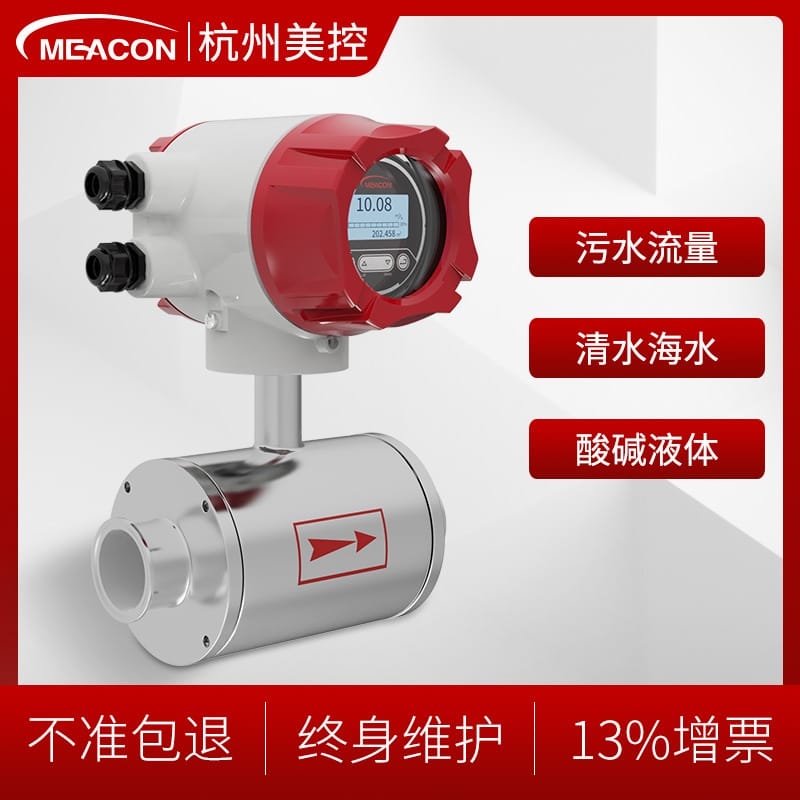

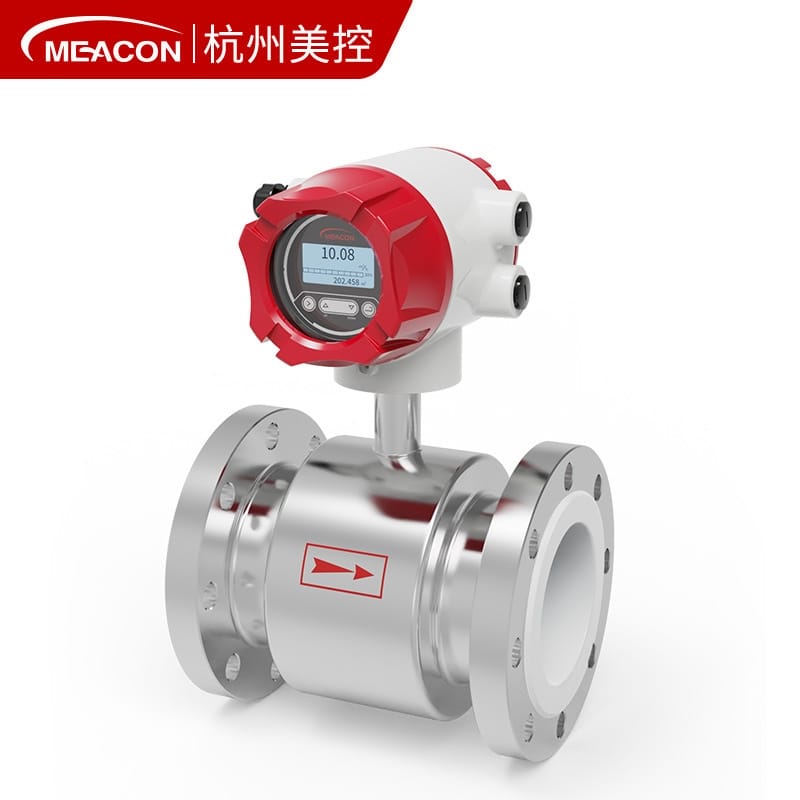

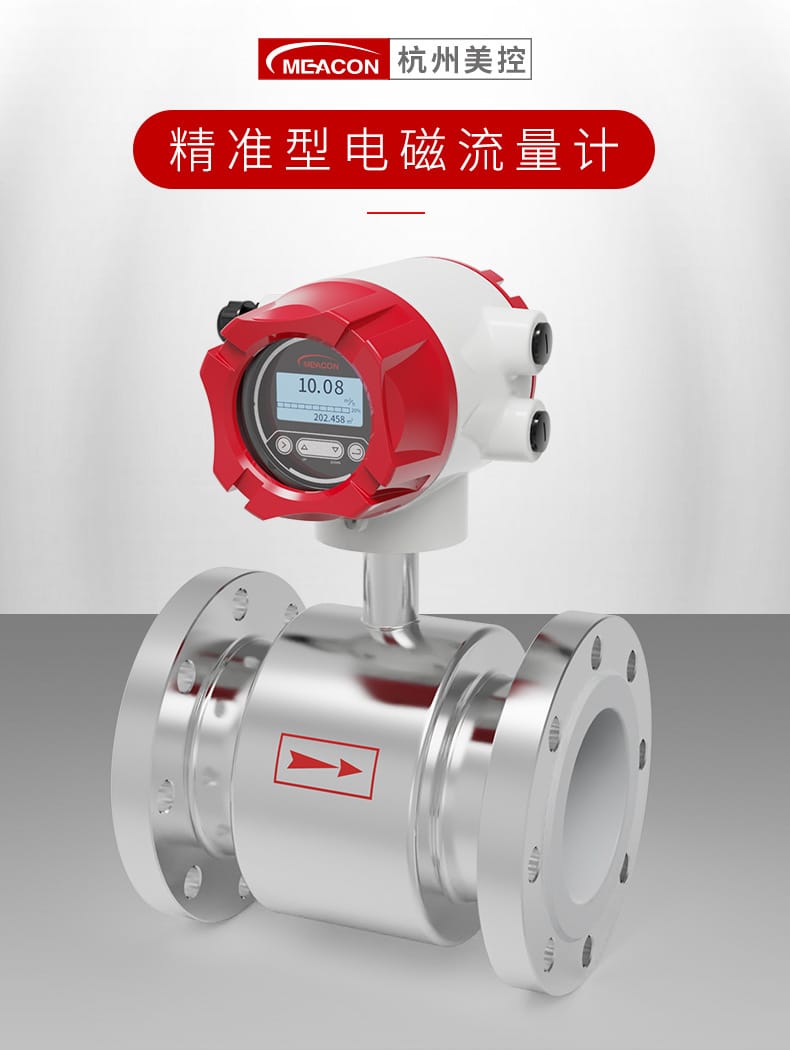

产品名称：LDG美控卫生型电磁流量计
核心特点：防腐不锈钢材质，四氟衬里设计，适用于盐酸、硫酸等强腐蚀性介质测量
二、核心特点
2.1 材质与结构
- 采用进口铝合金铸造壳体，结构坚固耐用

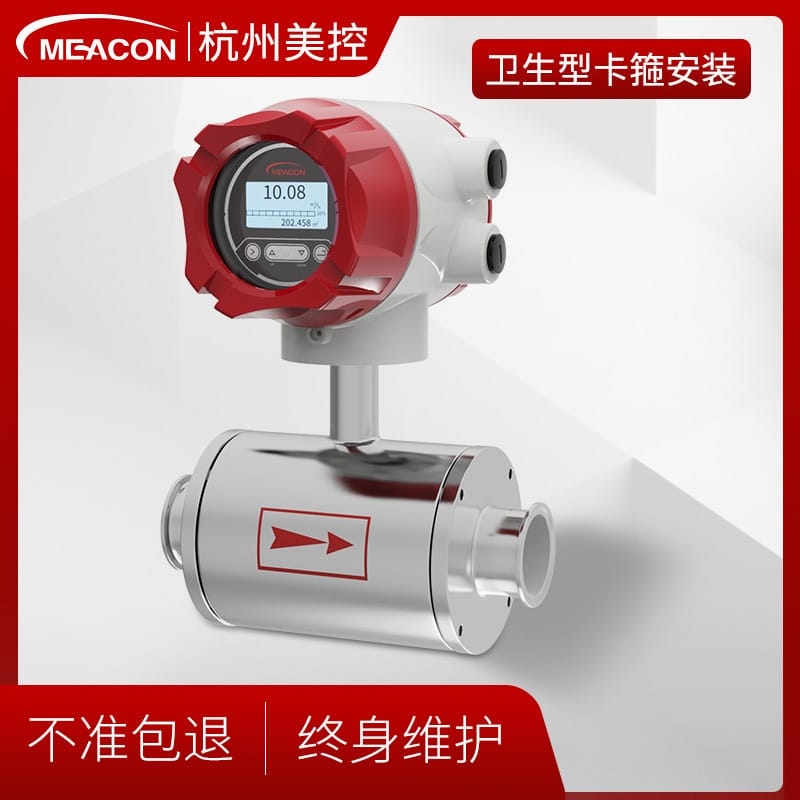

- 卫生型设计，满足食品医药行业卫生标准
- 不锈钢防腐外壳，适应恶劣工况环境
2.2 测量性能
- 精度等级：±0.5%R（千分之五）
- 量程比：10:1
- 重复性好，长期稳定性优异

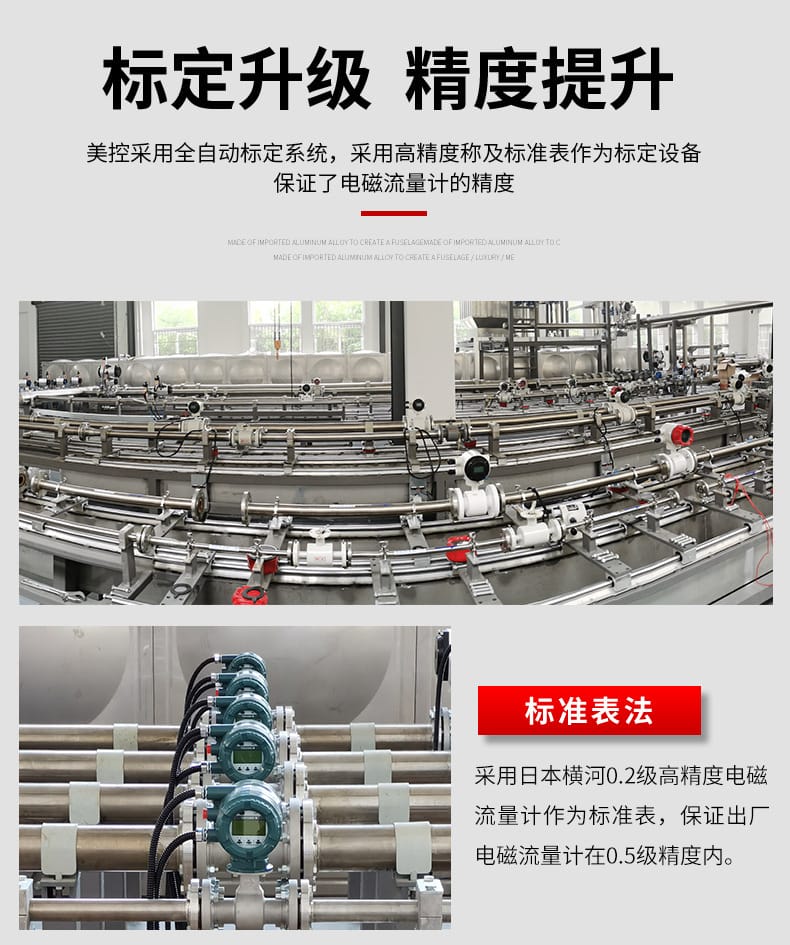

2.3 标定系统
- 全自动标定系统：采用高精度称及标准表作为标定设备
- 标准表法：采用日本横河0.2级高精度电磁流量计作为标准表，保证出厂精度在0.5级以内
- 称重法：采用梅特勒·托利多0.02%高精度秤作为标定仪器

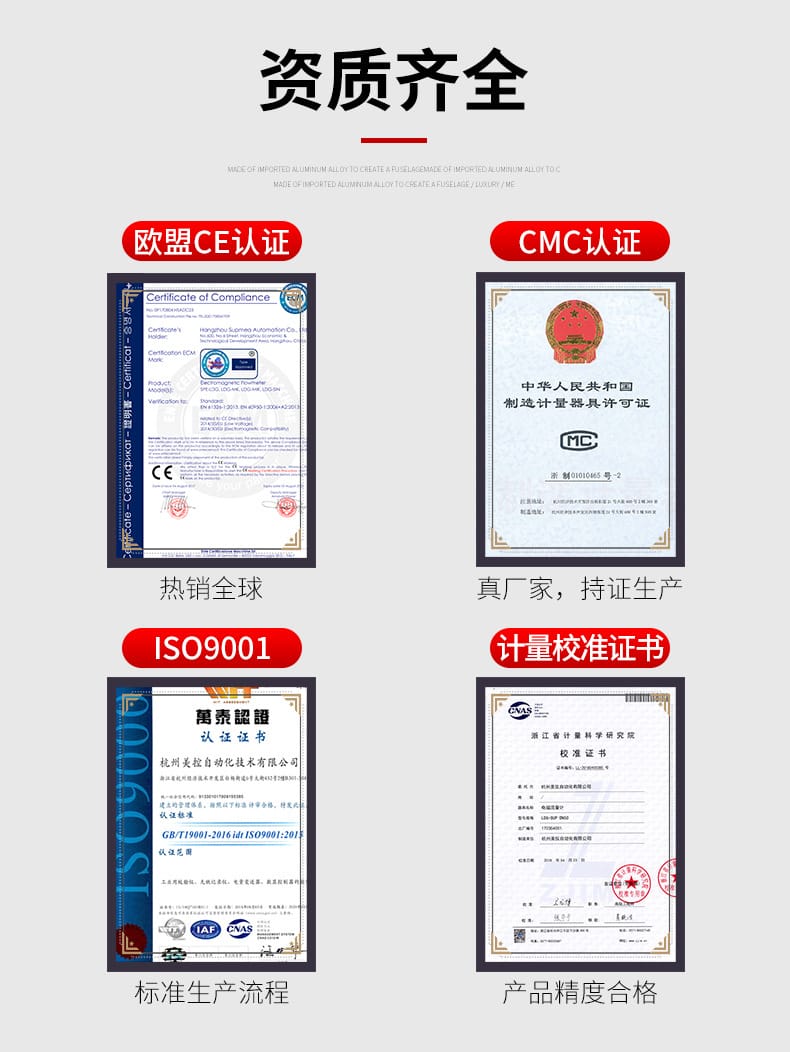

2.4 资质认证
| 认证类型 |
说明 |
| 欧盟CE认证 |
符合EN61326-1:2013、EN60950:2009等标准 |
| ISO9001认证 |
GB/T19001-2016 idt ISO9001:2015质量管理体系 |
| CMC认证 |
中华人民共和国制造计量器具许可证（MC浙制01010465号-2） |
| CNAS计量校准 |
浙江省计量科学研究院校准证书 |
2.5 服务保障
- 出厂检测报告随货提供
- 木箱包装，运输安全
- 质保三年（DN150以上，常规工况）
- 上门选型服务

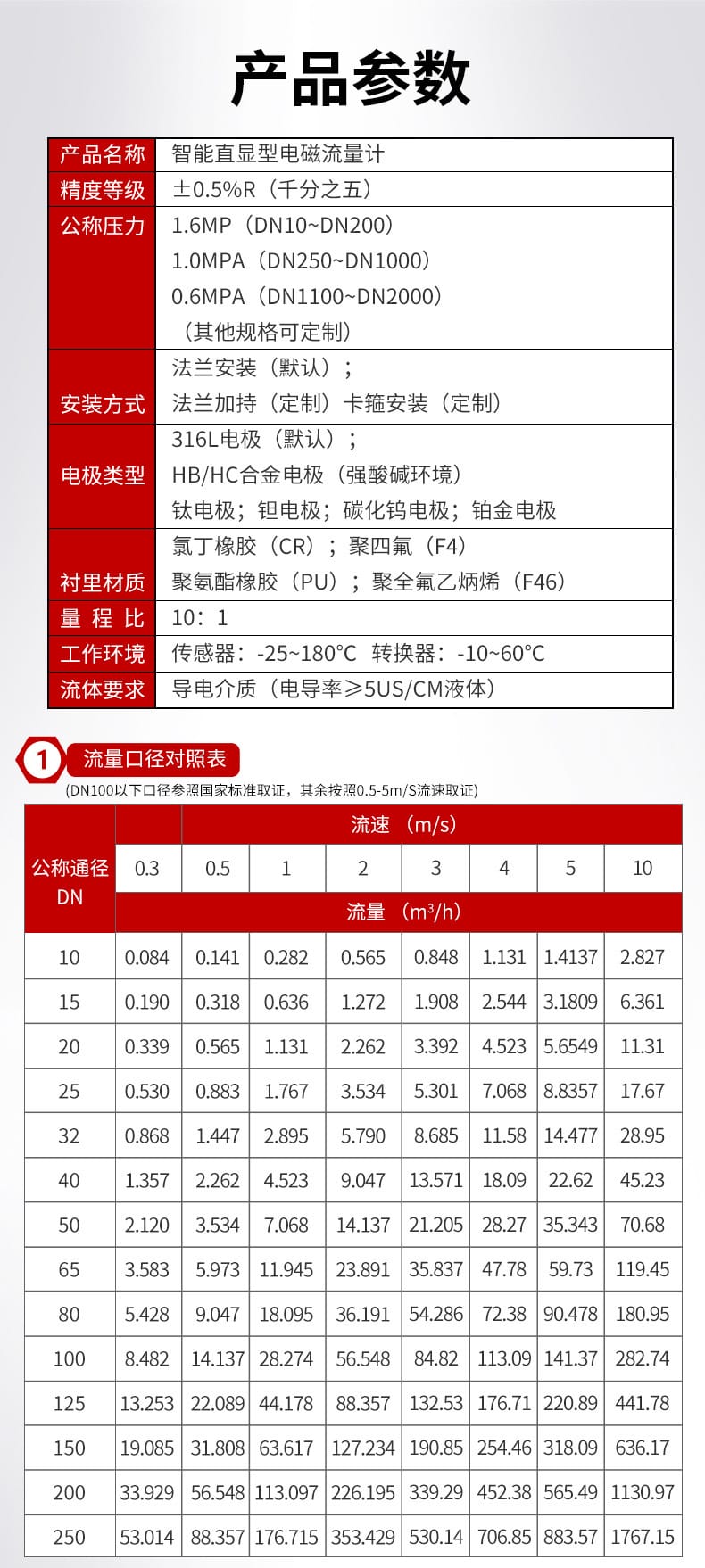

三、技术参数
3.1 基本参数
| 参数项 |
技术指标 |
| 产品型号 |
LDG系列智能直显型电磁流量计 |
| 精度等级 |
±0.5%R |
| 量程比 |
10:1 |
| 流体电导率 |
≥5μS/cm |
| 防护等级 |
IP65（标准），IP68可选 |
3.2 压力等级
| 公称通径 |
公称压力 |
| DN10~DN200 |
1.6MPa |
| DN250~DN1000 |
1.0MPa |
| DN1100~DN2000 |
0.6MPa |
| 其他规格 |
可定制 |
3.3 温度范围
| 部件 |
工作温度 |
| 传感器 |
-25℃~180℃ |
| 转换器 |
-10℃~60℃ |
3.4 安装方式

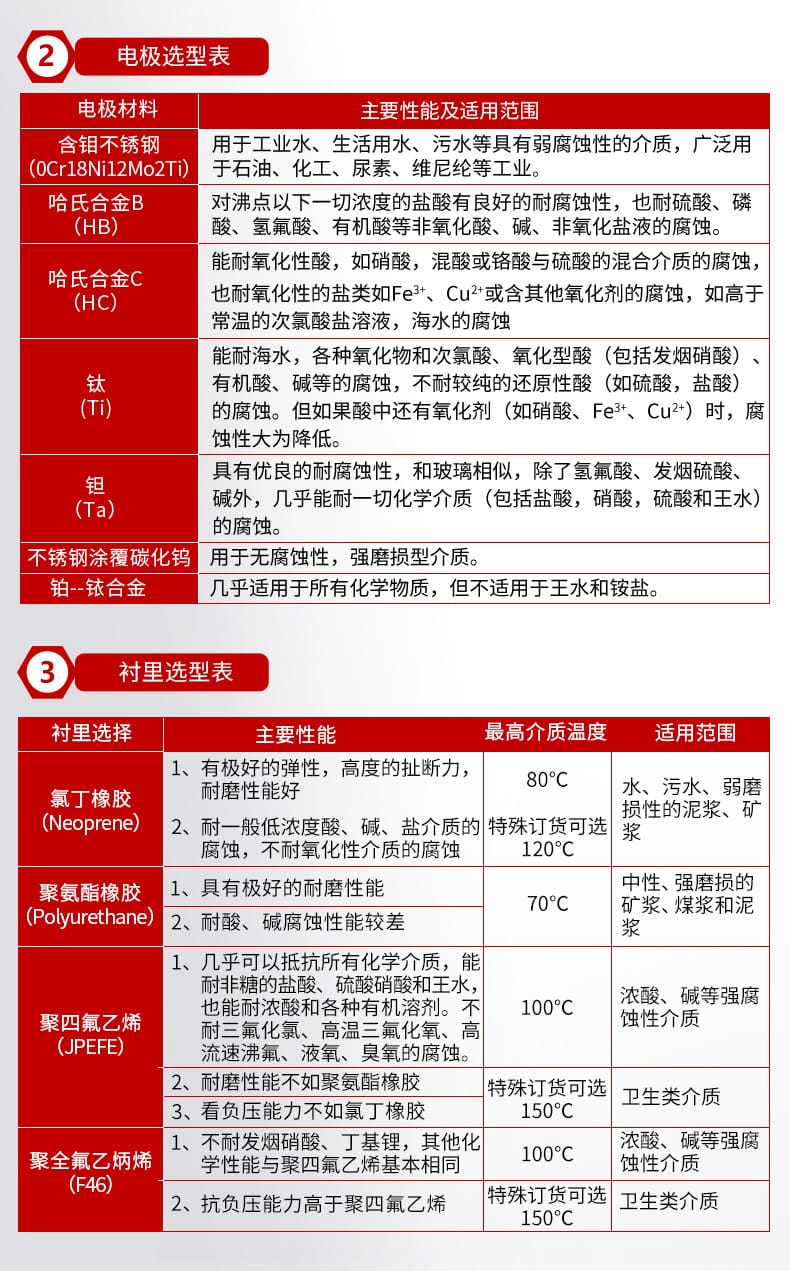

3.5 电极材料选型
| 电极材料 |
代号 |
主要性能及适用范围 |
| 316L不锈钢 |
默认 |
工业水、生活用水、污水等弱腐蚀性介质，广泛用于石油、化工、尿素、维尼纶等工业 |
| 哈氏合金B |
HB |
耐沸点以下一切浓度盐酸，耐硫酸、磷酸、氢氟酸、有机酸等非氧化酸、碱、非氧化盐液 |
| 哈氏合金C |
HC |
耐氧化性酸（硝酸、混酸、铬酸与硫酸混合介质），耐氧化性盐类（Fe³⁺、Cu²⁺），耐海水 |
| 钛 |
Ti |
耐海水、各种氯化物和次氯酸、氧化型酸、有机酸、碱；不耐纯还原性酸（硫酸、盐酸），但含氧化剂时腐蚀性降低 |
| 钽 |
Ta |
优良耐腐蚀性，除氢氟酸、发烟硫酸、碱外，几乎耐一切化学介质（盐酸、硝酸、硫酸、王水） |
| 碳化钨 |
- |
无腐蚀性、强磨损型介质 |
| 铂-铱合金 |
- |
适用于几乎所有化学物质，不适用于王水和铵盐 |
3.6 衬里材料选型
| 衬里材料 |
代号 |
主要性能 |
最高介质温度 |
适用范围 |
| 氯丁橡胶 |
CR |
极好弹性，高度扯断力，耐磨性好；耐一般低浓度酸碱盐，不耐氧化性介质 |
80℃（特殊订货120℃） |
水、污水、弱磨损性泥浆、矿浆 |
| 聚氨酯橡胶 |
PU |
极好耐磨性能；耐酸碱腐蚀性能较差 |
70℃ |
中性、强磨损的矿浆、煤浆和泥浆 |
| 聚四氟乙烯 |
PTFE/F4 |
几乎抵抗所有化学介质，耐浓酸、浓碱、有机溶剂；不耐三氟化氯、高温三氟化氧、高流速液氟、液氧、臭氧；耐磨性不如聚氨酯，抗负压不如氯丁橡胶 |
100℃（特殊订货150℃） |
浓酸、碱等强腐蚀性介质、卫生类介质 |
| 聚全氟乙丙烯 |
F46 |
不耐发烟硝酸、丁基锂，其他化学性能与PTFE基本相同；抗负压能力高于PTFE |
100℃（特殊订货150℃） |
浓酸、碱等强腐蚀性介质、卫生类介质 |
3.7 流量口径对照表（DN100以下按国家标准取证，其余按0.5-5m/s流速取证）
| 公称通径DN |
流速0.5m/s(m³/h) |
流速1m/s(m³/h) |
流速2m/s(m³/h) |
流速3m/s(m³/h) |
流速4m/s(m³/h) |
流速5m/s(m³/h) |
流速10m/s(m³/h) |
| DN10 |
0.084 |
0.141 |
0.282 |
0.565 |
0.848 |
1.131 |
2.827 |
| DN15 |
0.190 |
0.318 |
0.636 |
1.272 |
1.908 |
2.544 |
6.361 |
| DN20 |
0.339 |
0.565 |
1.131 |
2.262 |
3.392 |
4.523 |
11.31 |
| DN25 |
0.530 |
0.883 |
1.767 |
3.534 |
5.301 |
7.068 |
17.67 |
| DN32 |
0.868 |
1.447 |
2.895 |
5.790 |
8.685 |
11.58 |
28.95 |
| DN40 |
1.357 |
2.262 |
4.523 |
9.047 |
13.571 |
18.09 |
45.23 |
| DN50 |
2.120 |
3.534 |
7.068 |
14.137 |
21.205 |
28.27 |
70.68 |
| DN65 |
3.583 |
5.973 |
11.945 |
23.891 |
35.837 |
47.78 |
119.45 |
| DN80 |
5.428 |
9.047 |
18.095 |
36.191 |
54.286 |
72.38 |
180.95 |
| DN100 |
8.482 |
14.137 |
28.274 |
56.548 |
84.82 |
113.09 |
282.74 |
| DN125 |
13.253 |
22.089 |
44.178 |
88.357 |
132.53 |
176.71 |
441.78 |
| DN150 |
19.085 |
31.808 |
63.617 |
127.234 |
190.85 |
254.46 |
636.17 |
| DN200 |
33.929 |
56.548 |
113.097 |
226.195 |
339.29 |
452.38 |
1130.97 |
| DN250 |
53.014 |
88.357 |
176.715 |
353.429 |
530.14 |
706.85 |
1767.15 |

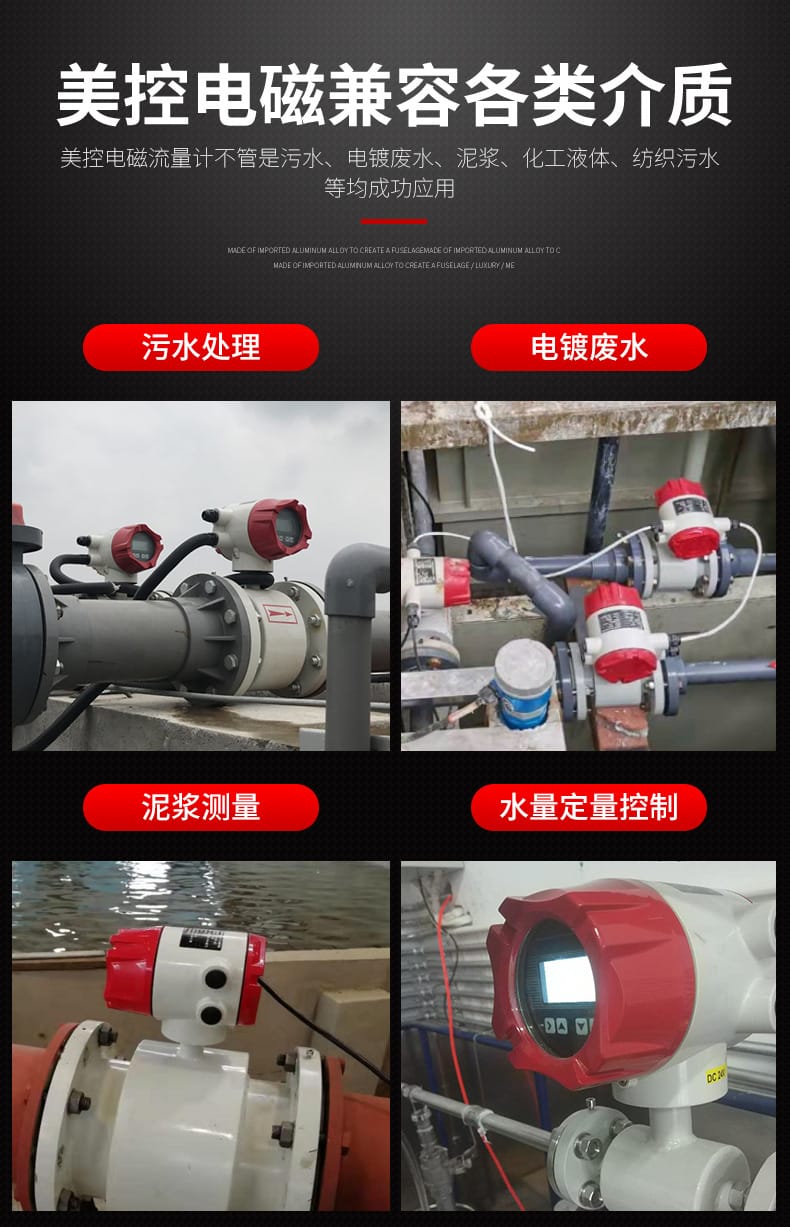

四、应用行业
4.1 主要应用领域
- 污水处理：市政污水、工业废水处理流量监测
- 电镀废水：含重金属离子废水计量
- 化工行业：盐酸、硫酸等强腐蚀性介质测量

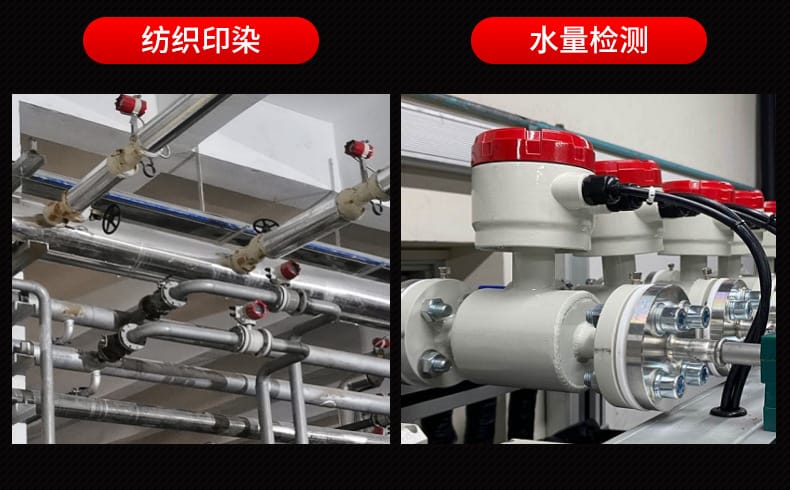

- 纺织印染：纺织污水流量控制
- 食品医药：卫生型设计满足CIP/SIP清洗要求
- 泥浆测量：矿浆、煤浆、泥浆等固液两相流计量
- 水量定量控制：工业过程配料、灌装控制
4.2 适用介质特性
- 各类导电液体（电导率≥5μS/cm）
- 腐蚀性介质：盐酸、硫酸、硝酸、王水等
- 磨损性介质：矿浆、煤浆、泥浆
- 卫生类介质：食品、制药行业液体
五、安装条件

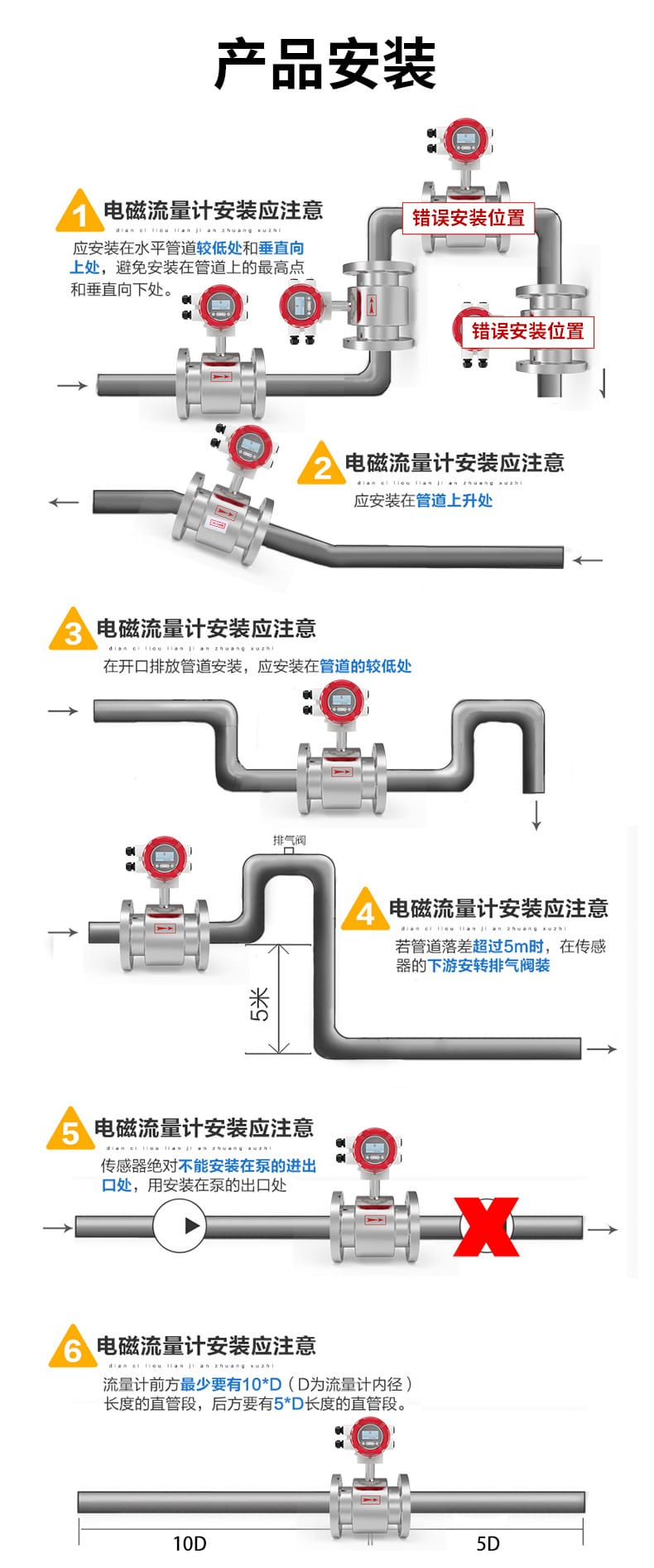

5.1 安装位置要求
✅ 推荐安装位置
❌ 避免安装位置
- 管道最高点
- 垂直向下处
- 泵的进出口处（应安装在泵出口）
5.2 特殊工况安装
| 工况类型 |
安装要求 |
| 开口排放管道 |
安装在管道较低处 |
| 管道落差>5m |
传感器下游安装排气阀 |
| 水平管道 |
电极轴线保持水平，防止气泡覆盖电极 |
5.3 直管段要求
- 前方直管段：≥10D（D为流量计内径）
- 后方直管段：≥5D
5.4 接地要求
- 传感器必须可靠接地
- 接地电阻≤10Ω
- 金属管道可直接接地，非金属管道需加装接地环
六、注意事项
6.1 安全警示
⚠️ 严禁用于防爆场合 — 本产品非防爆型设计，禁止在易燃易爆环境中使用
6.2 使用注意事项
- 介质要求：确保被测液体电导率≥5μS/cm，低电导率液体可能导致测量不稳定
- 满管要求：传感器必须保证测量管内始终充满液体，严禁非满管运行
- 气泡防范：避免气泡进入测量管，安装位置应避开易积聚气体的部位
- 温度限制：严格在标定温度范围内使用，超温可能损坏衬里
- 压力冲击：避免水锤效应和剧烈压力波动，必要时加装缓冲装置
- 定期维护：定期检查电极结垢情况，强腐蚀性介质需缩短维护周期
6.3 选型注意事项
- 强酸碱环境优先选用HB/HC合金电极+PTFE/F46衬里
- 强磨损介质优先选用碳化钨电极+聚氨酯橡胶衬里
- 卫生级应用优先选用PTFE/F46衬里+卡箍安装
6.4 质保说明
- 质保三年（限DN150以上，常规工况）
- 人为损坏、超范围使用、不可抗力因素不在质保范围
- 质保期内非人为故障免费维修或更换
6.5 知识产权声明
- "美控"商标为杭州美控自动化技术有限公司合法持有
- 未经本公司允许，禁止擅自使用店铺内的商标、图片及信息
6.6 数据声明
以上页面中数据均由我司实验室提供，因产品升级、换代等原因可能存在差异，实际以收到实物及说明书为准。如有疑问，请联系旺旺客服。
