美控雷达超声波多普勒流量计产品手册
一、产品概述

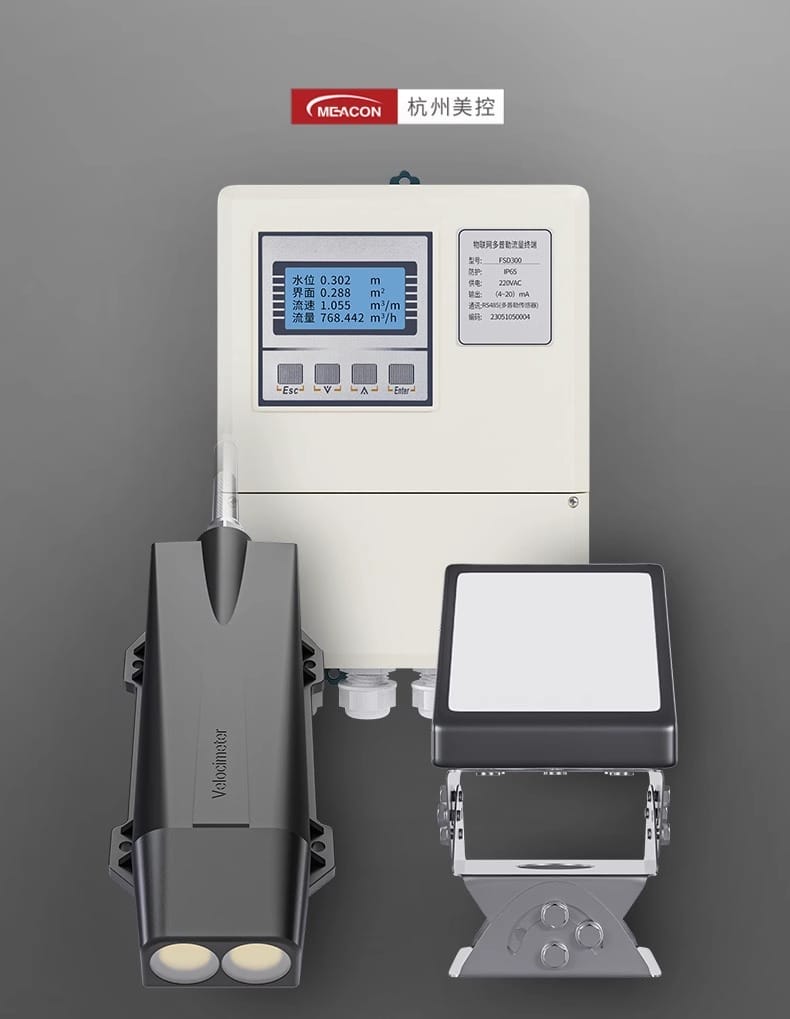

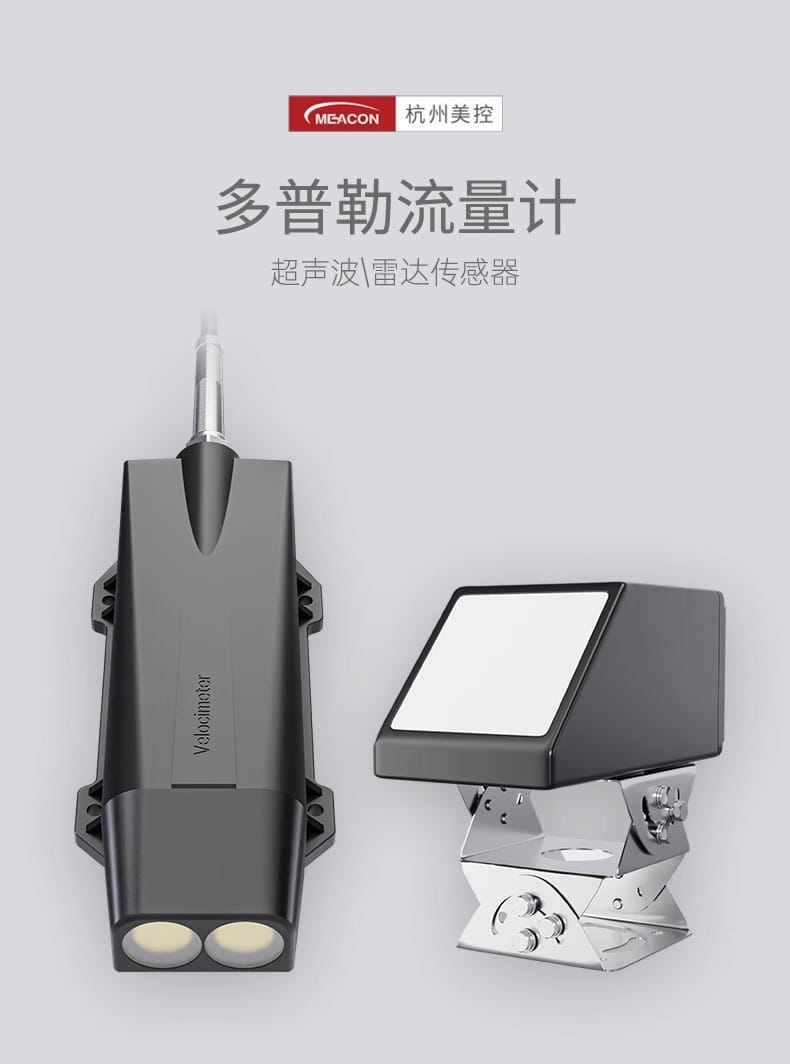

美控（MCACON）雷达超声波多普勒流量计是一款专为明渠、管道、河道等复杂工况设计的非接触式流量测量设备，集成超声波声学传感与雷达电磁波传感两种技术方案，可精准测量流速、液位及温度参数，广泛应用于水利监测、市政管网、农业灌溉等领域。

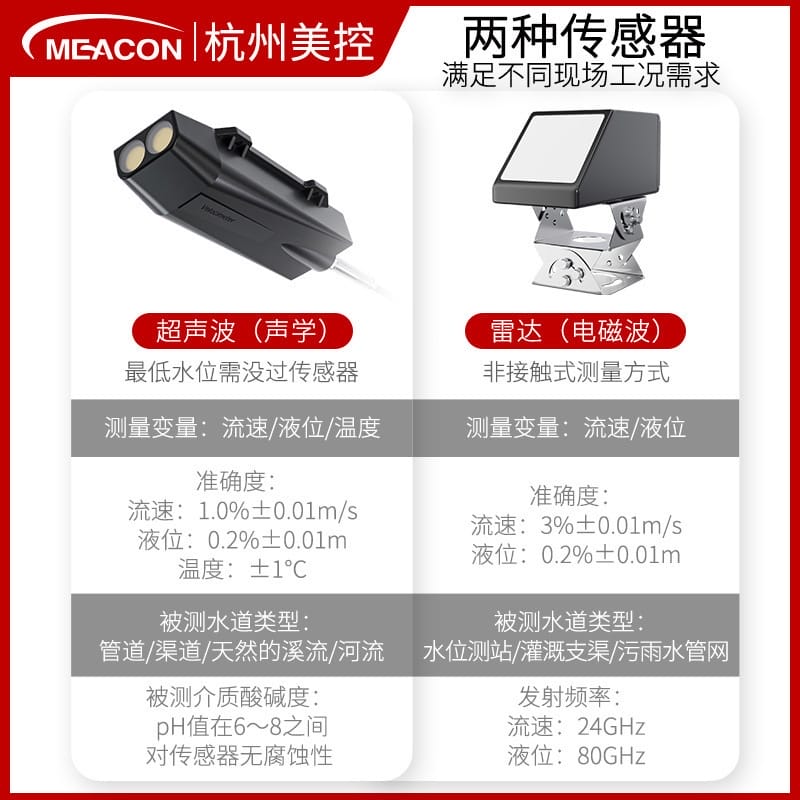

二、核心特点
| 特点类别 |
详细说明 |

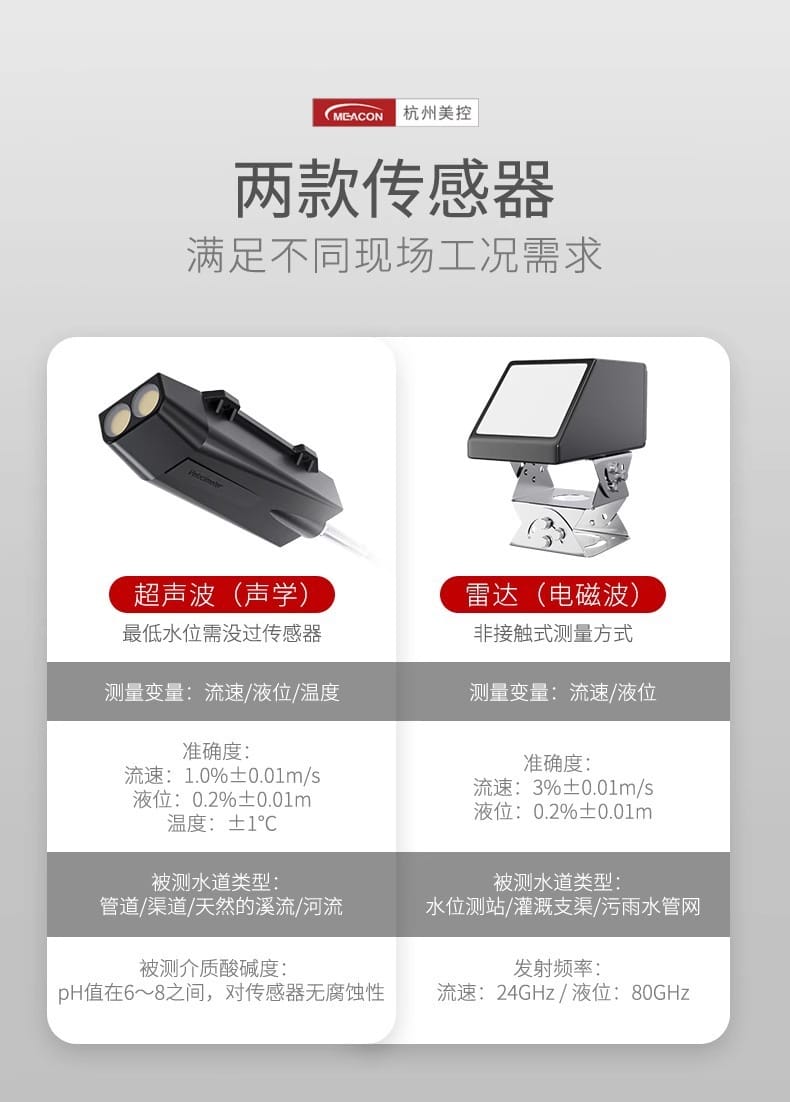

| 双传感技术 |
超声波（声学）+ 雷达（电磁波）两种传感器可选，适配不同现场工况 |
| 非接触测量 |
雷达方案无需接触水体，无惧泥沙堵塞、水草缠绕及冰期严苛环境 |
| 低水位适应 |

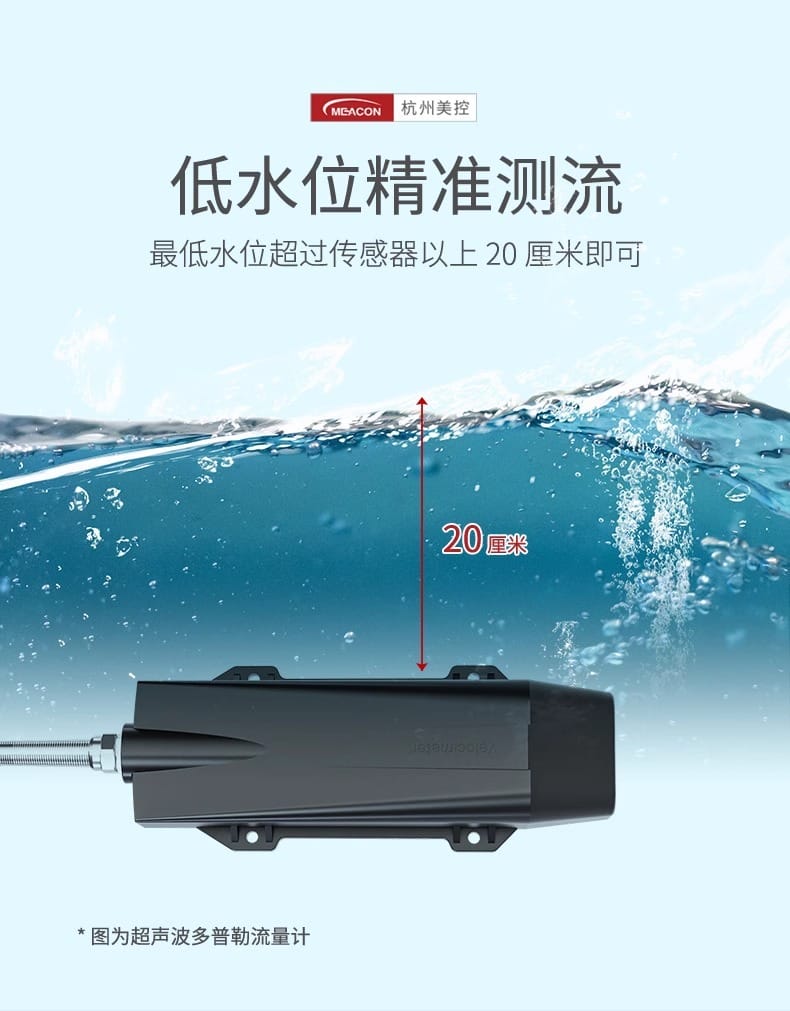

超声波方案最低水位仅需没过传感器20cm即可精准测流 |

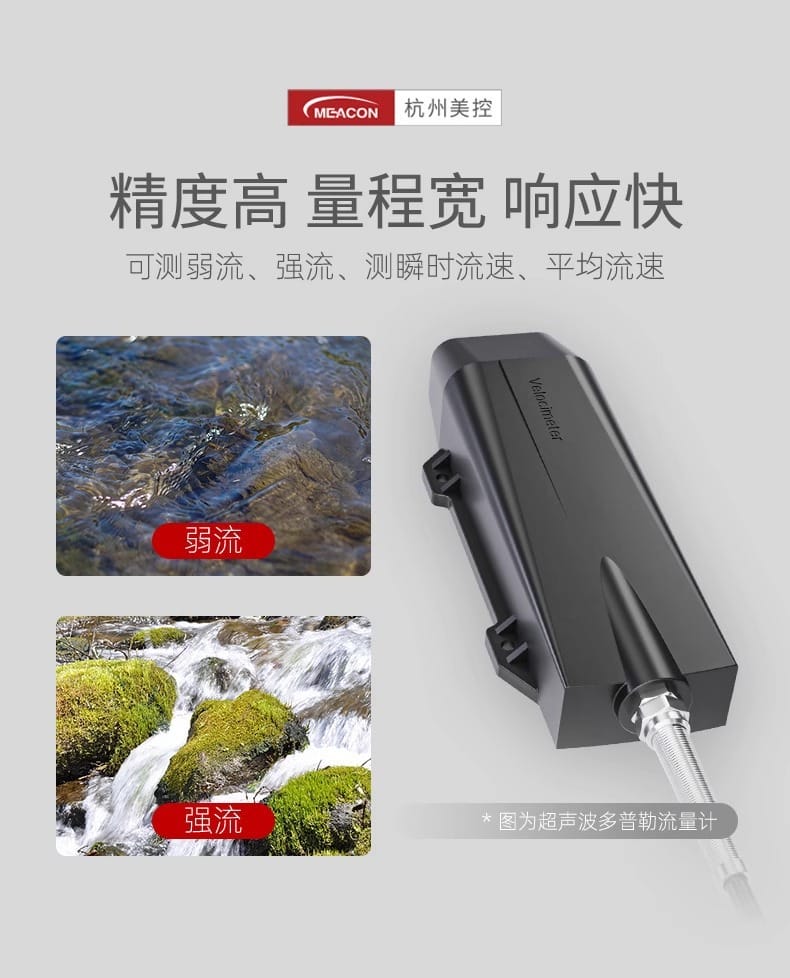

| 宽量程覆盖 |
可测弱流至强流，支持瞬时流速与平均流速双模式 |
| 高防护等级 |
超声波传感器IP68，雷达传感器IP65，适应恶劣户外环境 |
| 智能通讯 |
支持RS485、4-20mA、0-5V等多种输出方式，兼容远程监控平台 |
三、技术参数

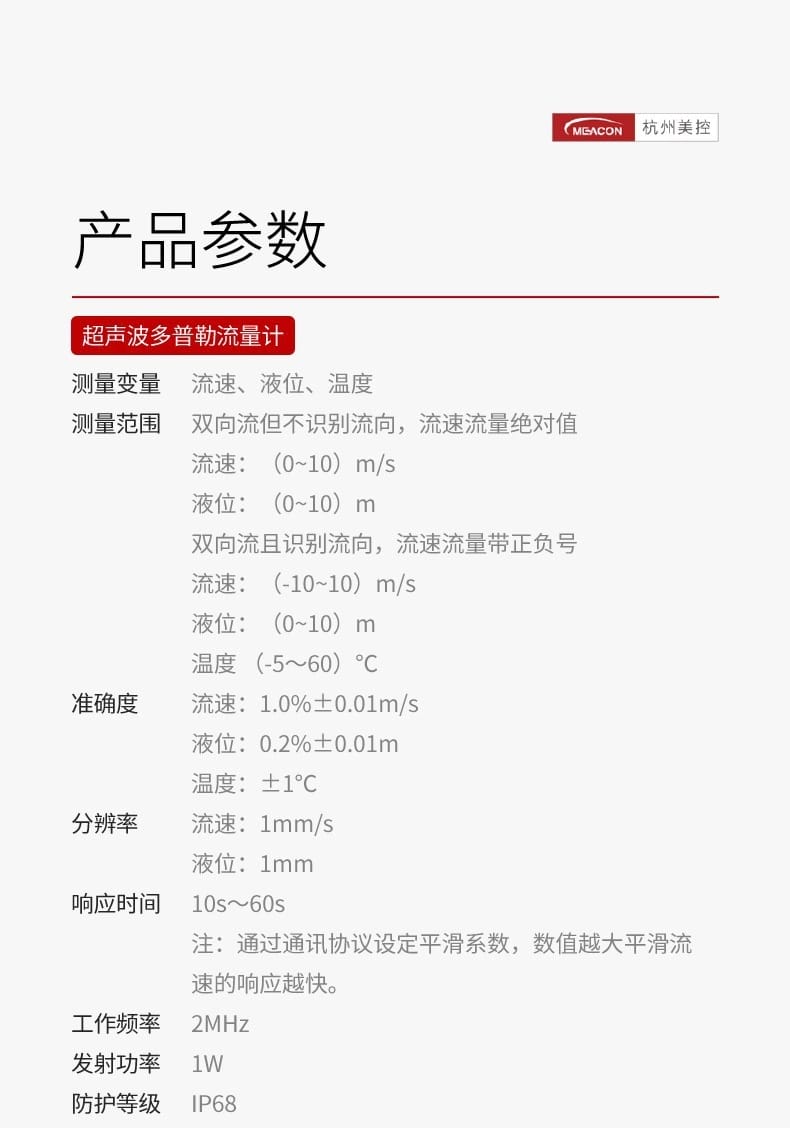

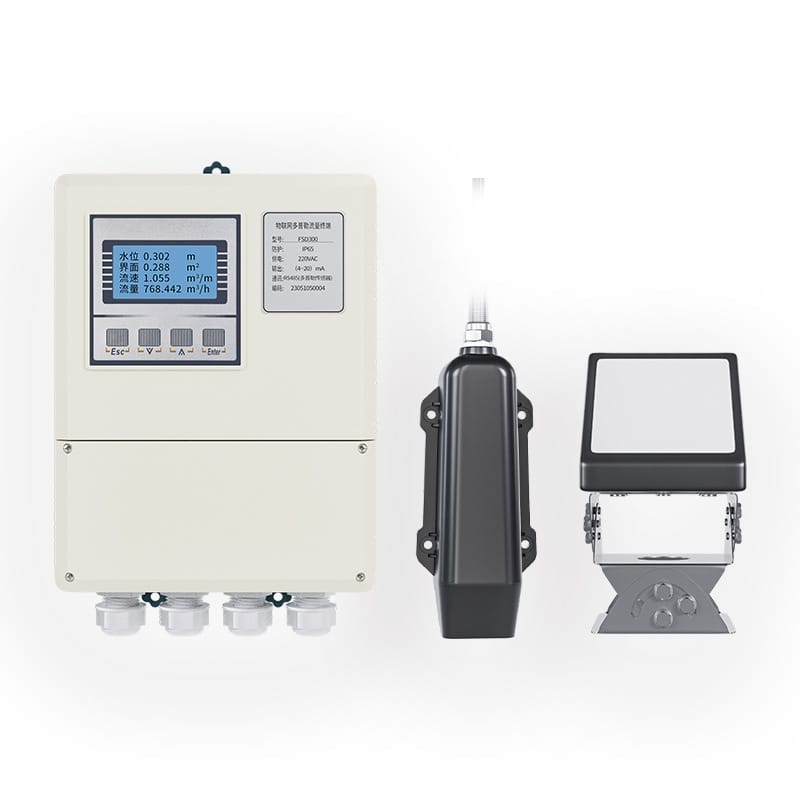

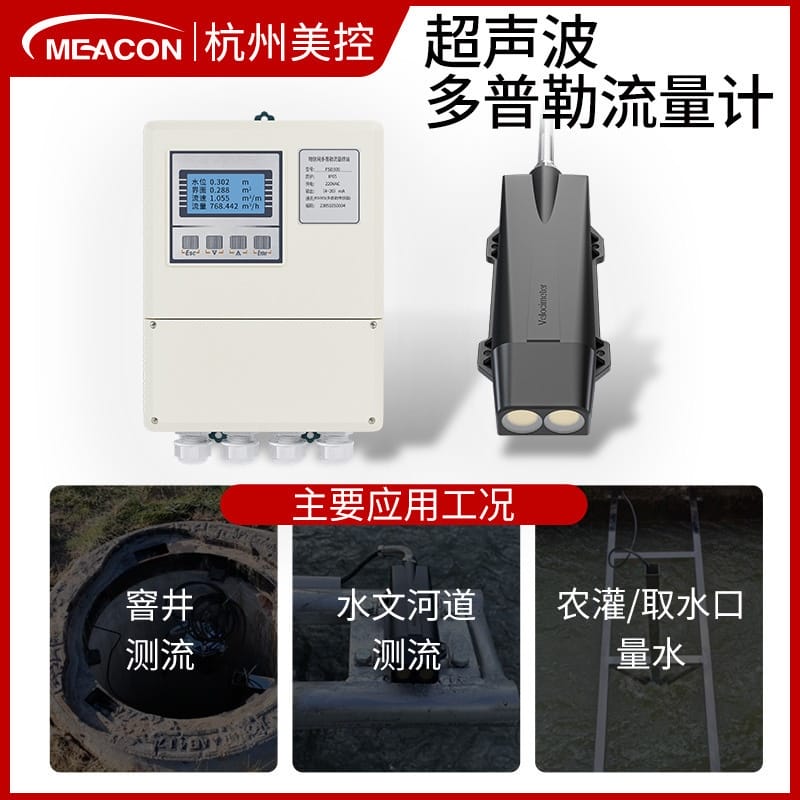

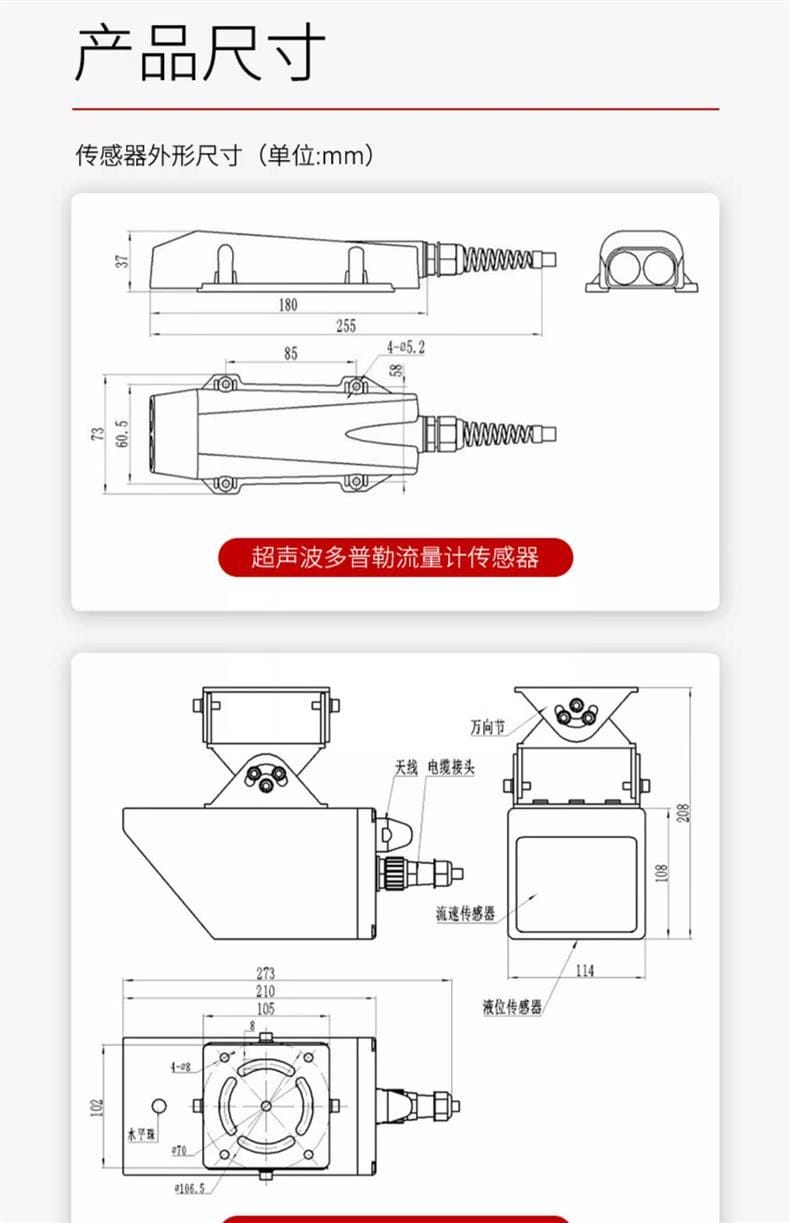

3.1 超声波多普勒流量计（FSD300系列）
| 参数项 |
技术指标 |
| 测量变量 |
流速、液位、温度 |
| 流速范围 |
0~10 m/s（双向流不识别流向）；-10~+10 m/s（双向流识别流向） |
| 液位范围 |
0~10 m |
| 温度范围 |
-5~60℃ |
| 流速准确度 |
1.0%±0.01 m/s |
| 液位准确度 |
0.2%±0.01 m |
| 温度准确度 |
±1℃ |
| 分辨率 |
流速1mm/s，液位1mm |
| 响应时间 |
10s~60s（可通讯设定平滑系数） |
| 工作频率 |
2MHz |
| 发射功率 |
1W |
| 防护等级 |
IP68 |
| 被测介质 |
pH值6~8，对传感器无腐蚀性 |

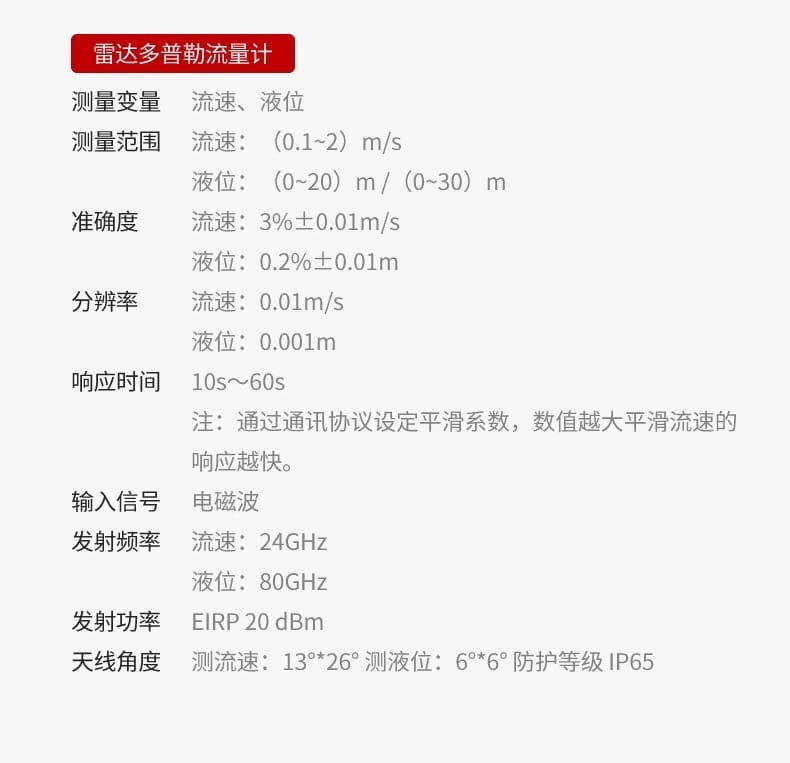

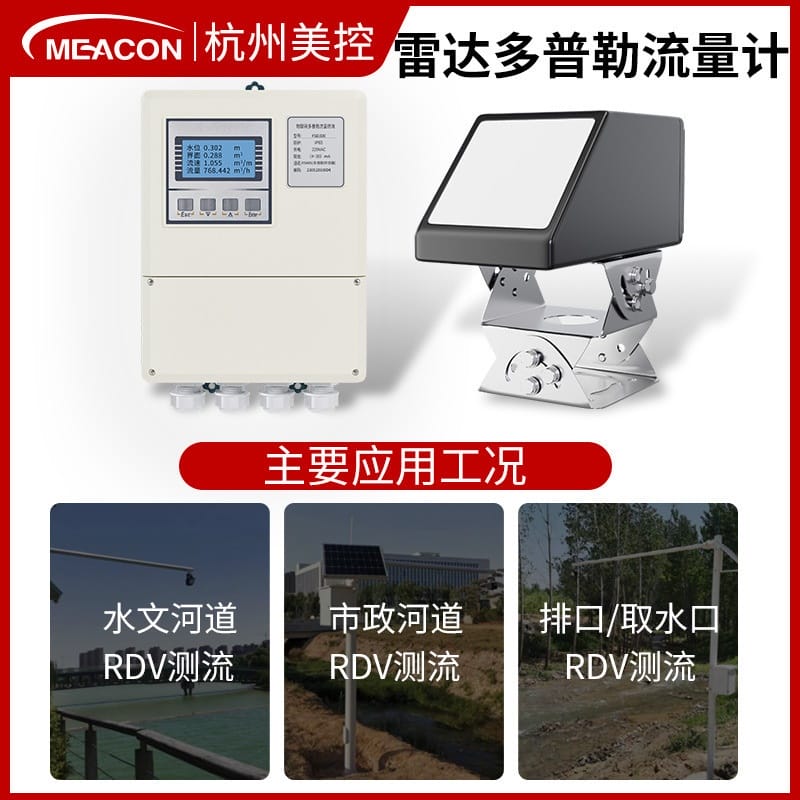

3.2 雷达多普勒流量计（FDC300系列）
| 参数项 |
技术指标 |
| 测量变量 |
流速、液位 |
| 流速范围 |
0.1~2 m/s |
| 液位范围 |
0~20m / 0~30m（可选） |
| 流速准确度 |
3%±0.01 m/s |
| 液位准确度 |
0.2%±0.01 m |
| 分辨率 |
流速0.01m/s，液位0.001m |
| 响应时间 |
10s~60s（可通讯设定平滑系数） |
| 发射频率 |
流速24GHz / 液位80GHz |
| 发射功率 |
EIRP 20 dBm |
| 天线角度 |
测流速13°×26°，测液位6°×6° |
| 防护等级 |
IP65（主机IP63） |

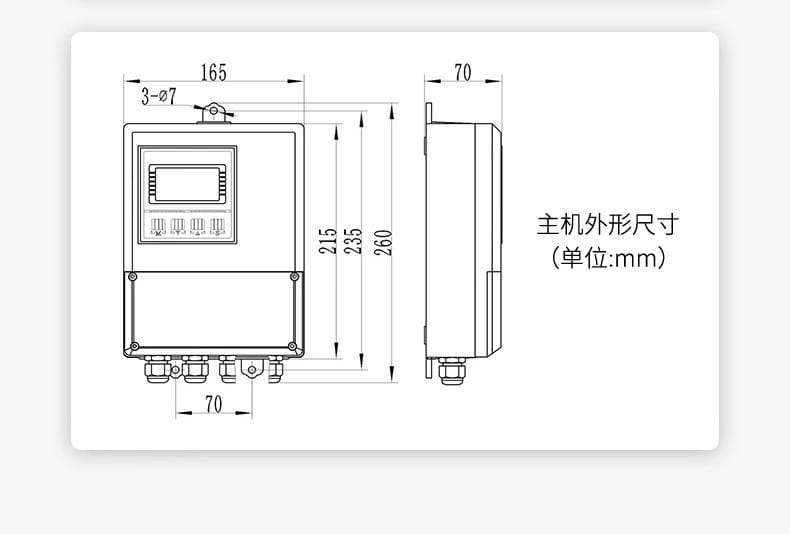

3.3 主机通用参数
| 参数项 |
配置选项 |
| 供电电源 |
24VDC / 220VAC |
| 输出信号 |
RS485、4-20mA、0-5V及组合输出 |
| 报警功能 |
无/双组SPDT/双组SPDT+双组SPST |
| 分体电缆 |
标配10m，可扩展（超出部分5元/米） |
| 安装支架 |
标配4×Φ8mm万向吊装304SS支架 |
四、应用行业
- 水利水务：河道水位测站、灌区渠道监测、水资源管理
- 市政环保：污雨水管网流量监测、城市内涝预警、排水泵站监控
- 农业灌溉：灌溉支渠流量计量、节水灌溉系统
- 工业过程：工业废水排放监测、循环水系统流量控制
- 水文科研：天然溪流/河流流速流量长期监测
五、安装条件
5.1 超声波传感器安装要求
- 水位要求：最低水位需超过传感器顶部20cm以上
- 安装方式：万向节吊装，传感器需浸入水中
- 介质条件：pH值6~8，无强腐蚀性；避免大量气泡干扰
- 典型场景：管道、渠道、窨井（可选配呼吸阀组件）
5.2 雷达传感器安装要求
- 安装高度：根据量程选择，液位0~20m或0~30m型号

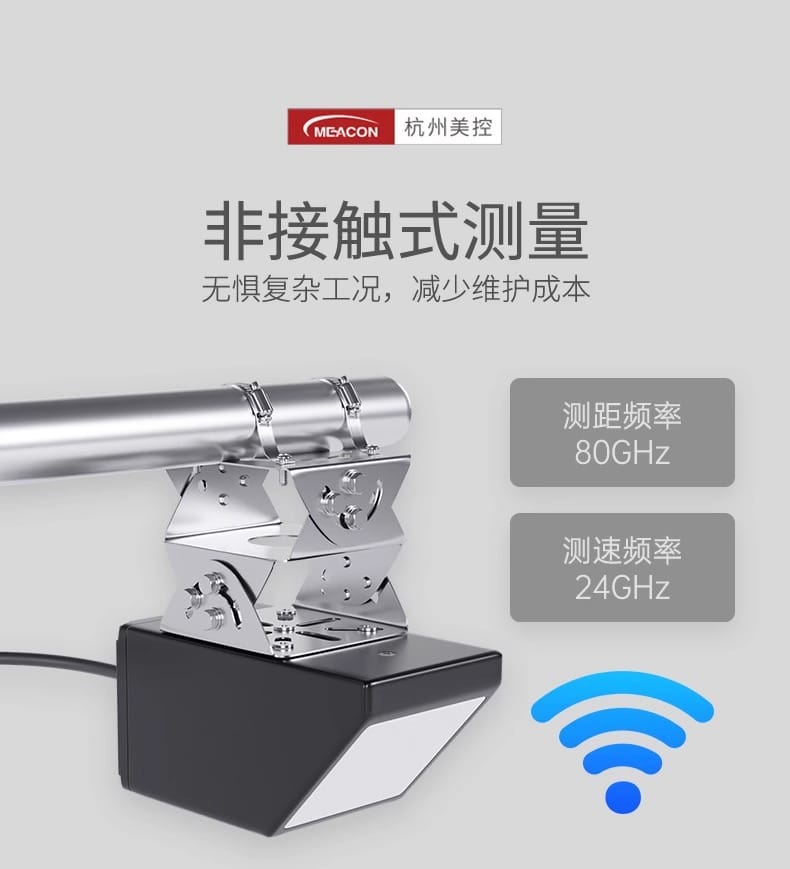

- 安装方式：非接触式，横杆固定于渠道/河道上方
- 对准要求：传感器需垂直对准水面，避免障碍物遮挡
- 典型场景：水位测站、灌溉支渠、污雨水管网、冰期场合

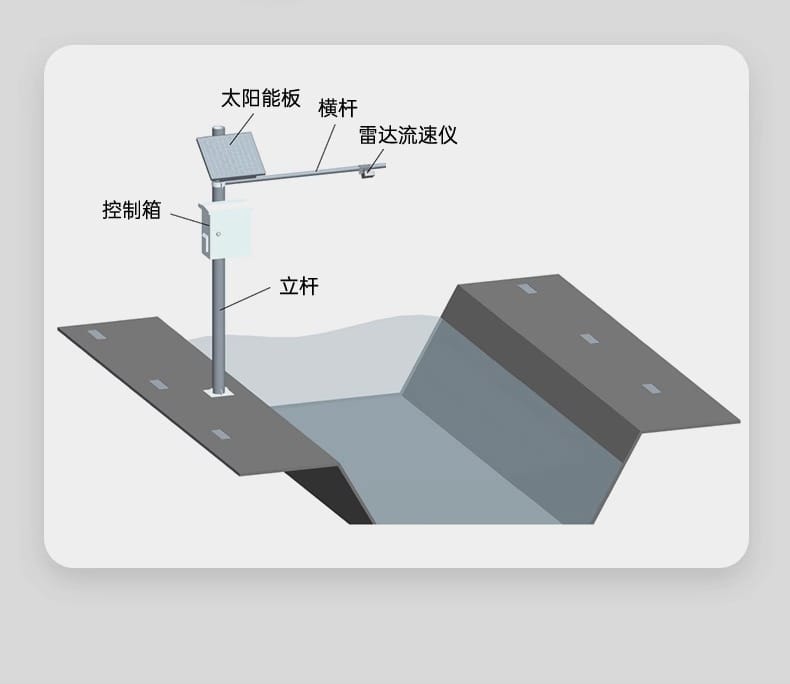

5.3 系统配套
- 太阳能板供电系统（户外无市电场合）
- 立杆、横杆、控制箱一体化安装结构
- 防雷接地保护（户外安装必备）
六、注意事项

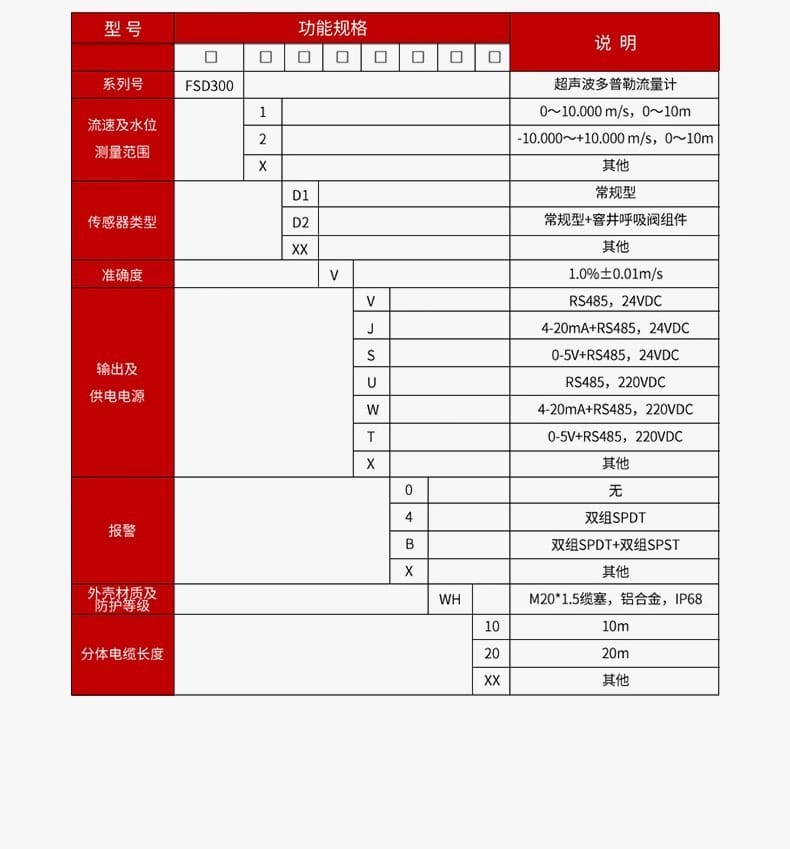

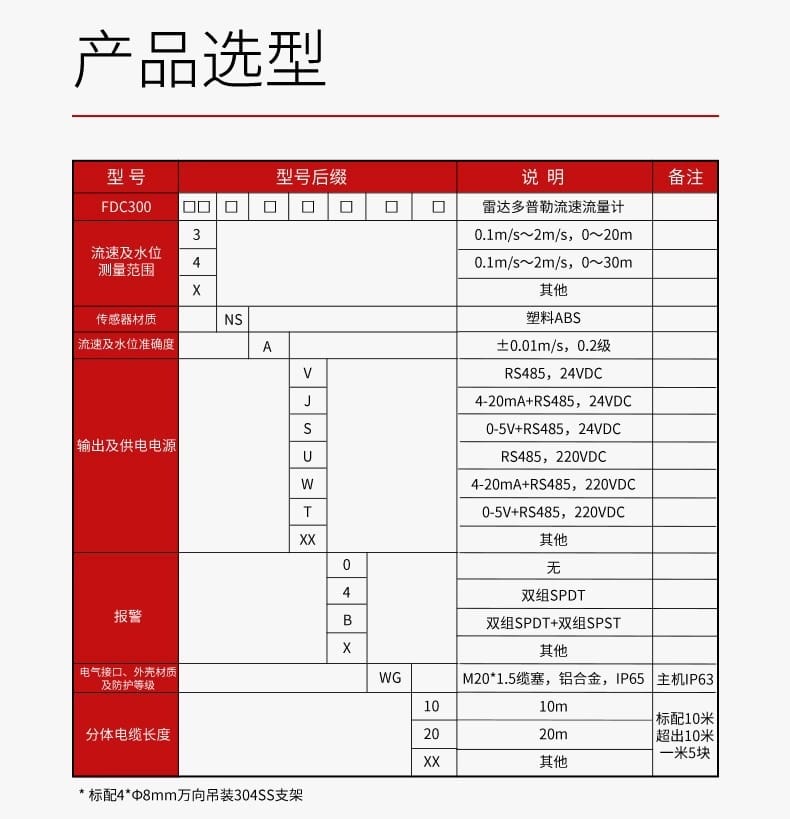

- 选型匹配：根据现场水位范围、流速范围、供电条件及输出需求选择对应型号代码
- 介质适应性：超声波方案需确认介质pH值及腐蚀性；雷达方案需确认水面无严重泡沫或漂浮物遮挡
- 电缆防护：分体电缆连接处需做好防水密封，避免长期浸泡导致进水
- 通讯配置：RS485通讯需正确设置波特率、地址等参数；平滑系数设定影响响应速度与数据稳定性
- 定期维护：超声波传感器需定期清理表面附着物；雷达传感器需检查天线表面清洁度
- 冰期运行：雷达方案适用于严苛冰期场合，超声波方案需评估冰层对测量的影响
- 资质认证：产品具备ISO9001、欧盟CE认证，确保合规使用
七、品牌与服务保障
| 项目 |
内容 |
| 生产实力 |
45000m²现代化智能工厂，年产30万套传感设备 |
| 资质荣誉 |
国家高新技术企业、中国仪器仪表学会理事单位、国标委委员单位、国家创新基金支持 |
| 认证体系 |
ISO9001质量管理体系、欧盟CE认证、TÜV莱茵深度认证 |
| 服务承诺 |
1v1上门指导、30天远程调试指导、无理由退换 |
| 合作客户 |
霍尼韦尔、农夫山泉、三一重工、中国联通、中国兵器工业集团、长安汽车、万科、中船集团等 |
本手册基于型号FS0300/FSD300/FDC300系列产品整理，具体参数以实际订货型号为准。
