美控微型金属管浮子流量计产品手册
一、核心特点
- 小口径小流量专精：专注DN10/15/20微小口径，适用于1L/h~150L/h（水）及16L/h~4800L/h（空气）的精准测量

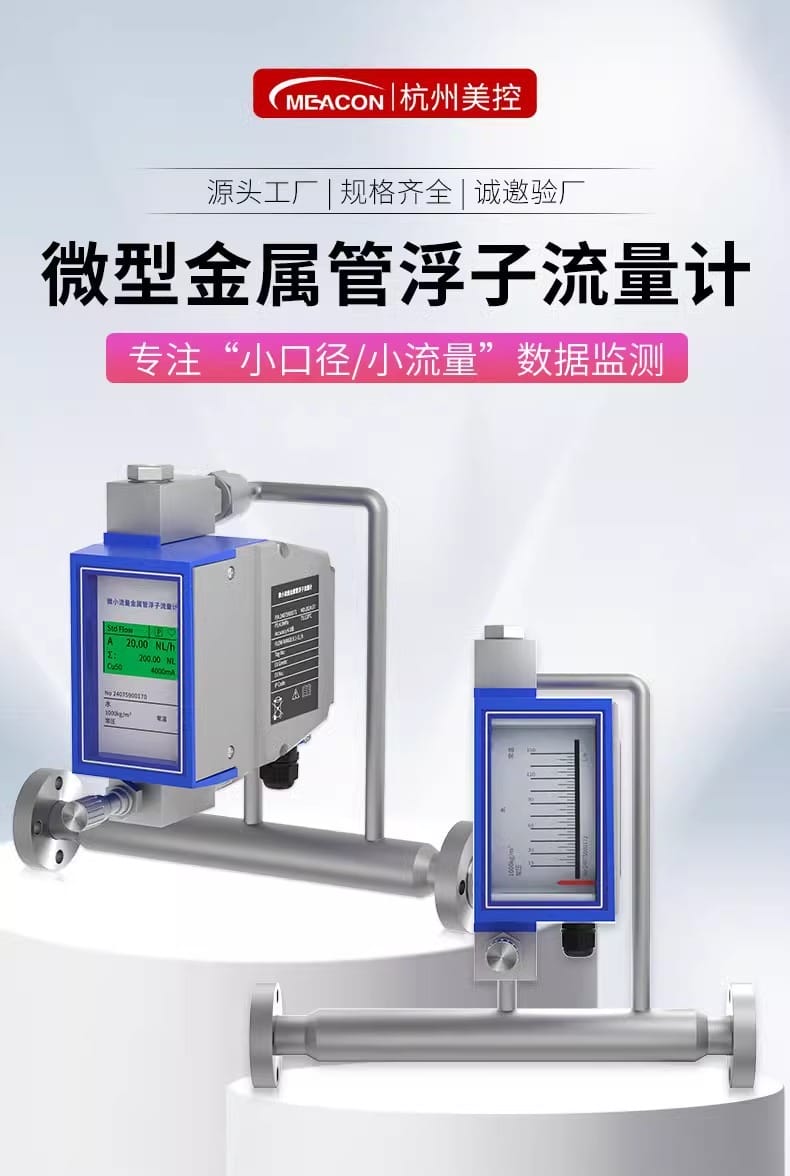

- 双显示模式：指针显示直观便捷，液晶显示信息全面，支持工况/标况流量、累计流量、电流、流速、百分比等多参数同屏显示

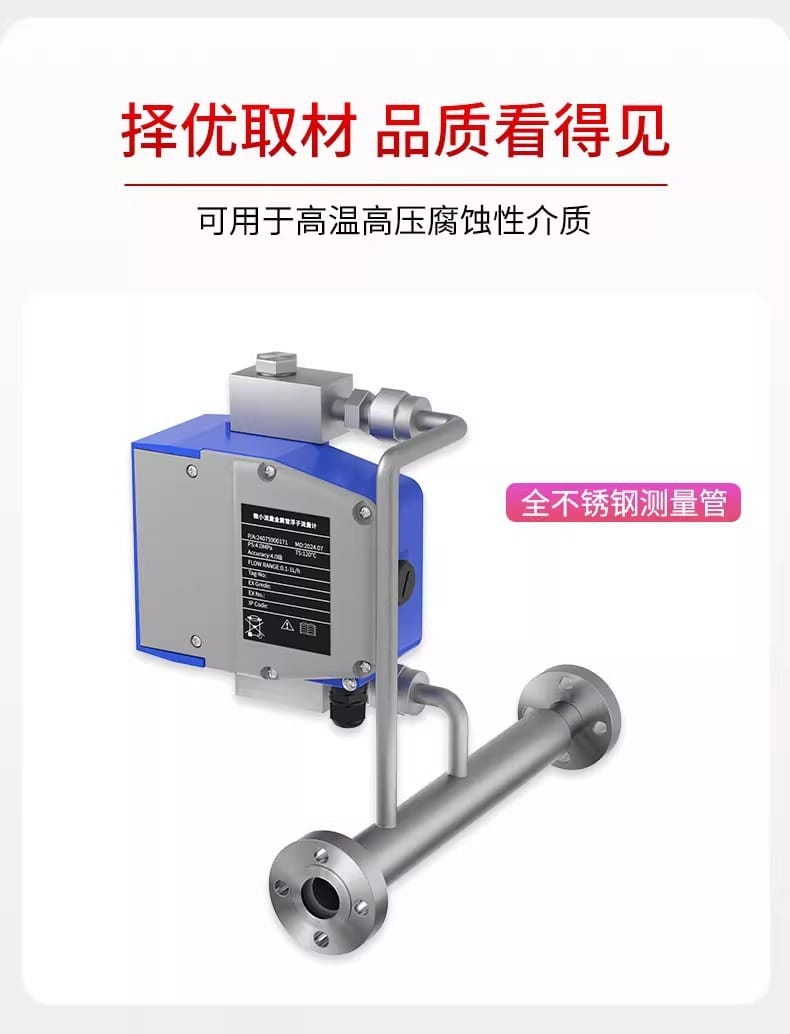

- 全不锈钢结构：测量管采用全不锈钢材质，耐高温高压及腐蚀性介质

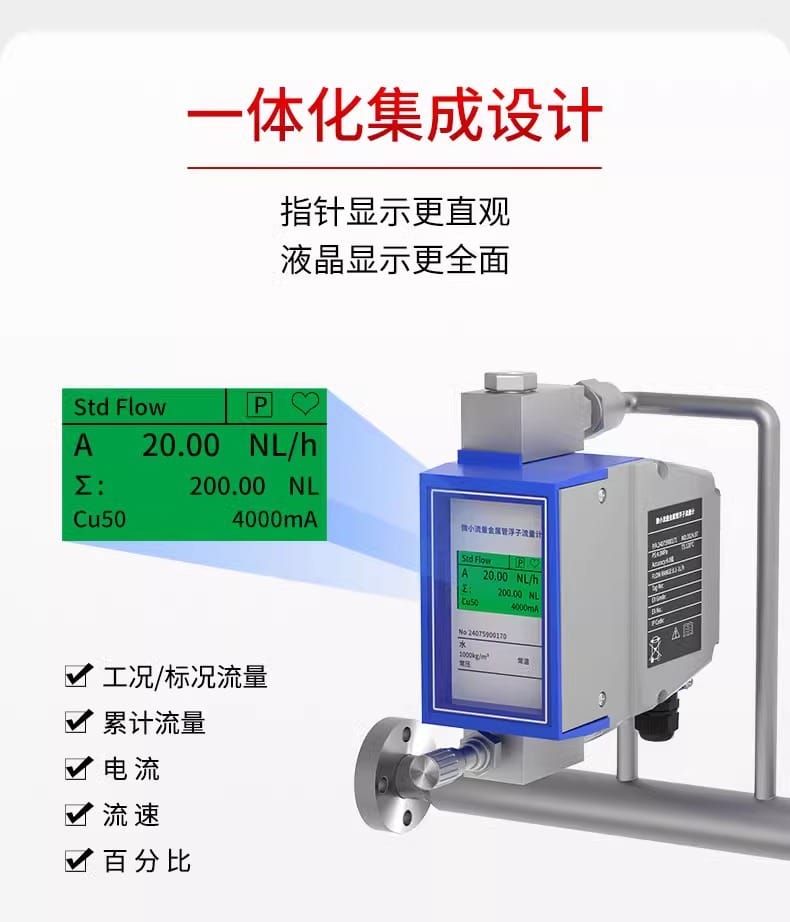

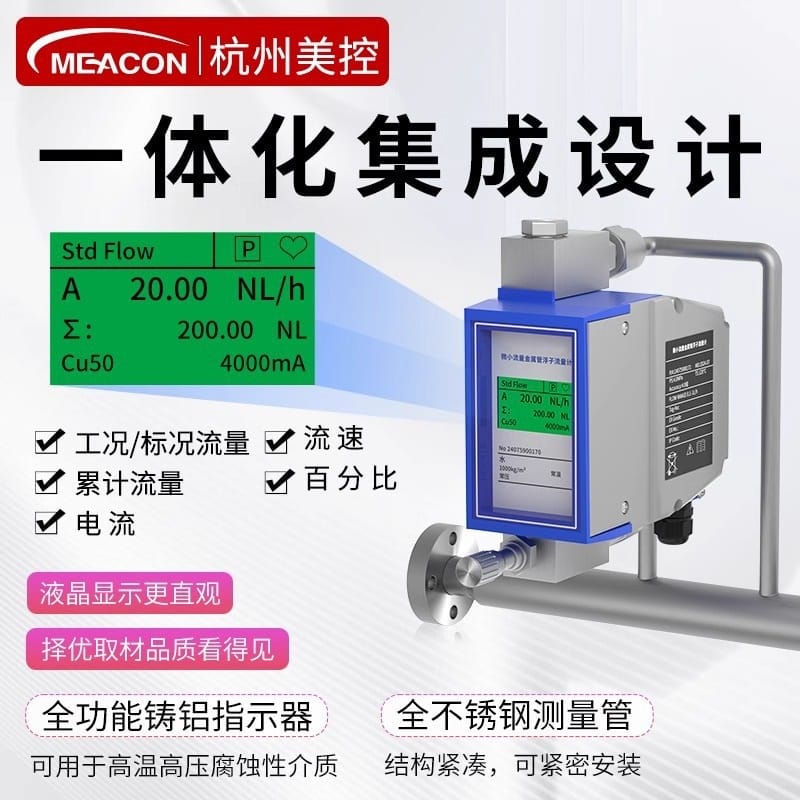

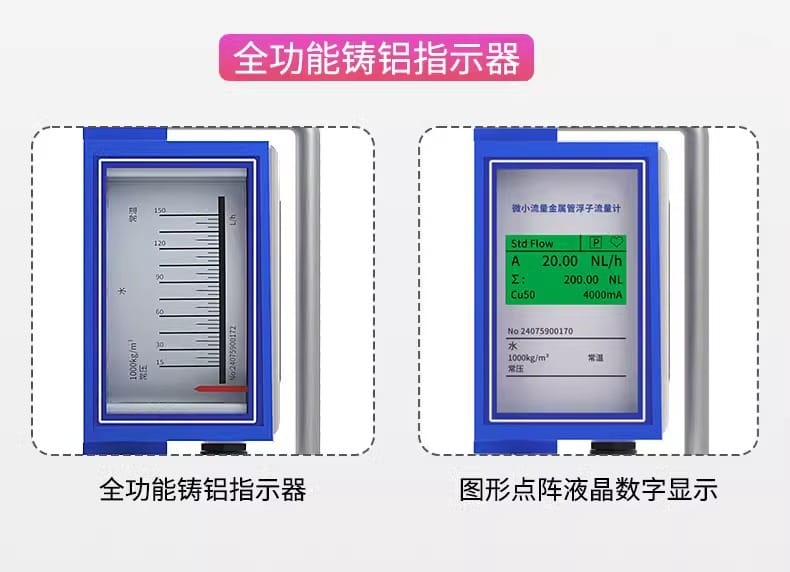

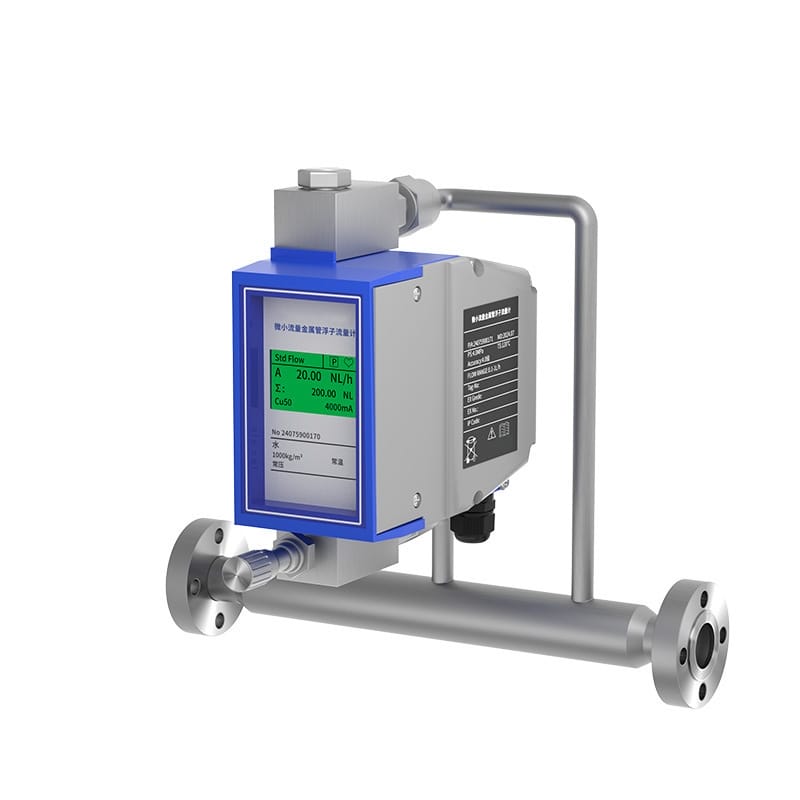

- 一体化集成设计：全功能铸铝指示器，图形点阵液晶数字显示

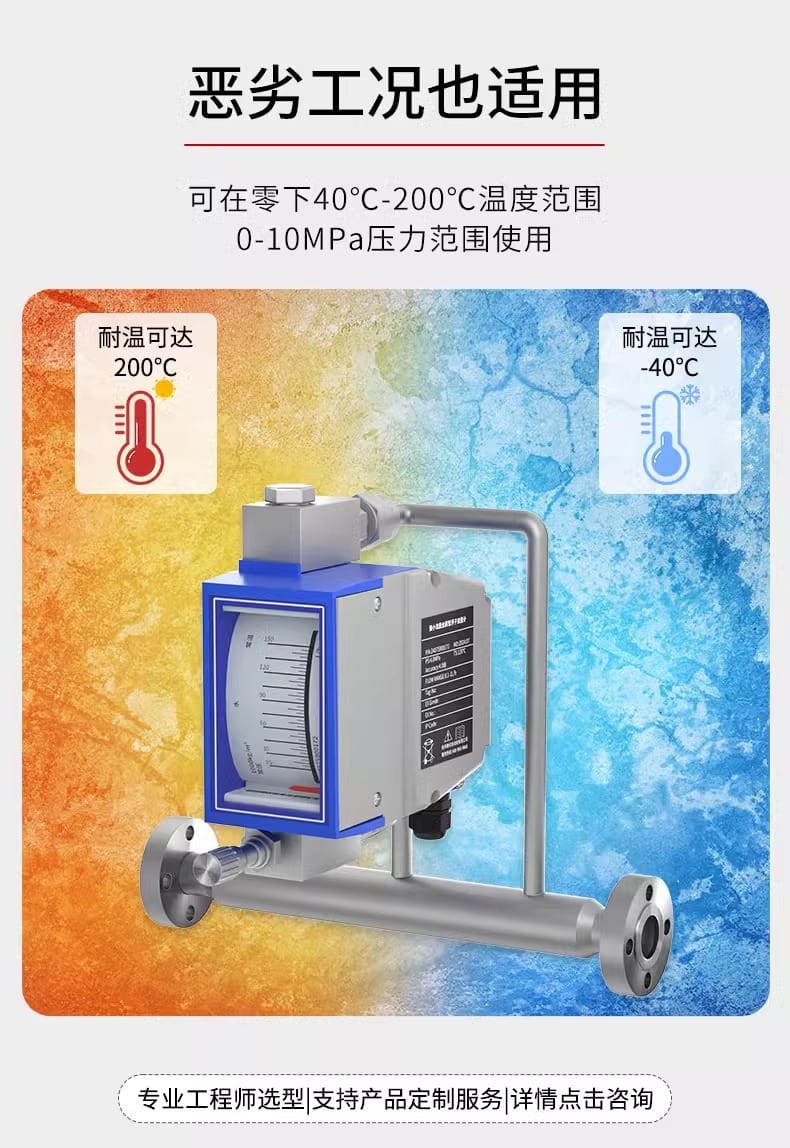

- 恶劣工况适配：工作温度范围-40℃~200℃，压力范围0~10MPa

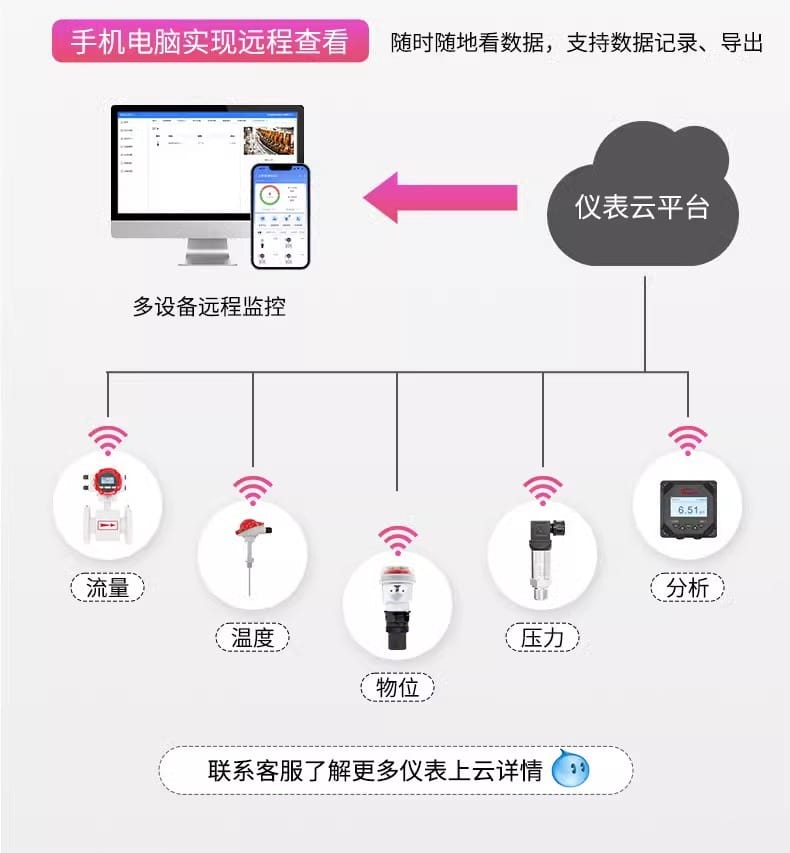

- 智能远传功能：支持4-20mA变送输出、RS485/Modbus-RTU/Hart通讯，可选配无线模块实现数据上云
- 报警控制：支持AUMUR开关报警（二线式/三线式）、干簧开关报警（双稳态）

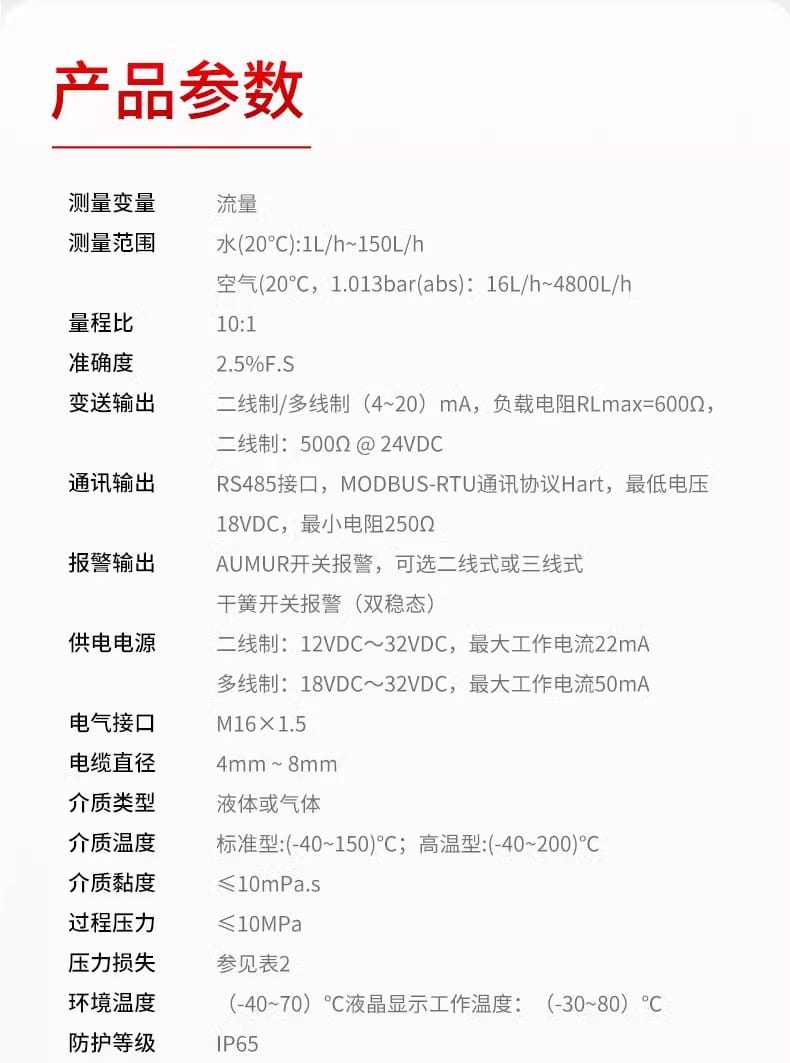

二、技术参数
| 参数类别 |
技术指标 |
| 测量范围 |
水(20℃)：1L/h ~ 150L/h；空气(20℃，1.013bar abs)：16L/h ~ 4800L/h |
| 量程比 |
10:1 |
| 准确度 |
2.5%F.S |
| 变送输出 |
二线制/多线制 4~20mA，负载电阻RLmax=600Ω（二线制500Ω@24VDC） |
| 通讯输出 |
RS485接口，MODBUS-RTU协议；Hart协议，最低电压18VDC，最小电阻250Ω |
| 报警输出 |
AUMUR开关报警（二线式/三线式可选）；干簧开关报警（双稳态） |
| 供电电源 |
二线制：12VDC~32VDC，最大工作电流22mA；多线制：18VDC~32VDC，最大工作电流50mA |
| 电气接口 |
M16×1.5 |
| 电缆直径 |
4mm ~ 8mm |
| 介质类型 |
液体或气体 |
| 介质温度 |
标准型：-40℃~150℃；高温型：-40℃~200℃ |
| 介质黏度 |
≤10mPa·s |
| 过程压力 |
≤10MPa |
| 环境温度 |
-40℃~70℃；液晶显示工作温度：-30℃~80℃ |
| 防护等级 |
IP65 |

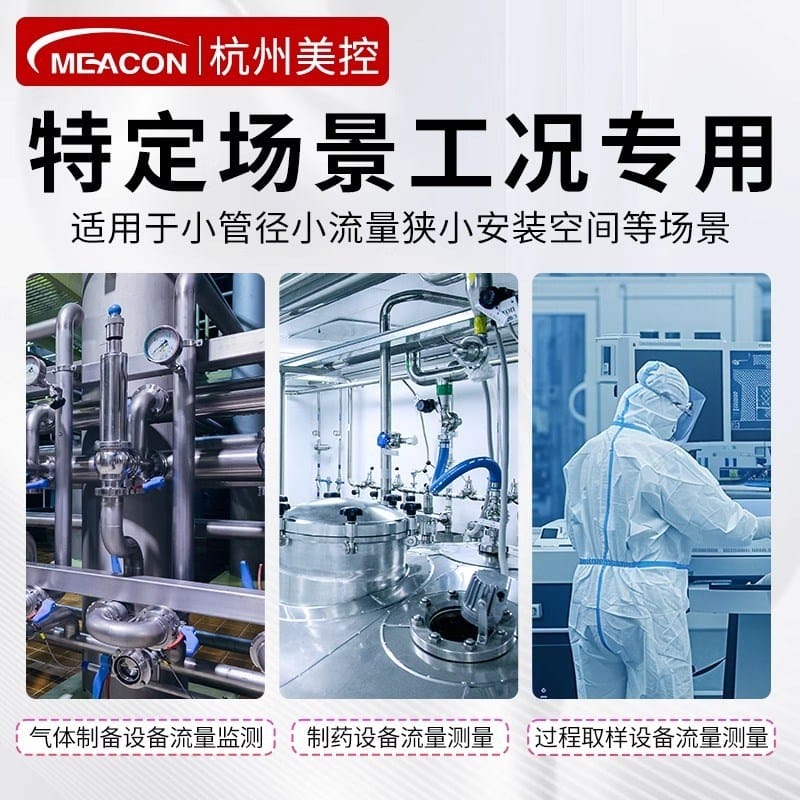

三、应用行业
- 实验室设备：气相色谱分析、取样设备、过程取样设备
- 制药行业：制药设备、气体/加氧设备
- 气体工业：气体制备设备、氮气/氩气系统
- 船舶制造：船用设备
- 能源核电：核电设备
- 检测领域：检漏设备、流量监测控制系统
四、安装条件

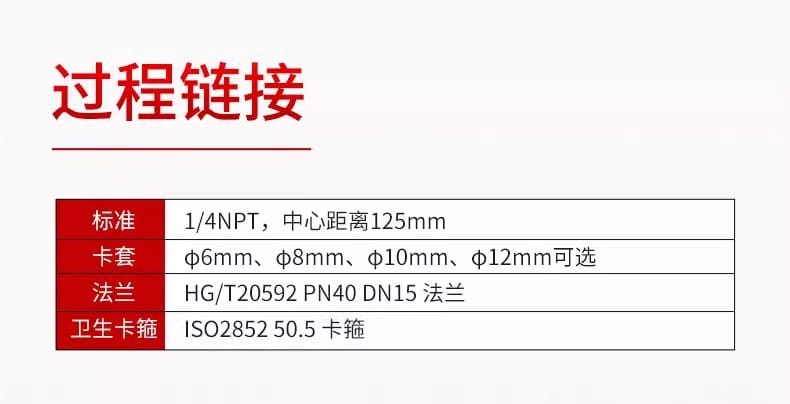

4.1 过程连接方式
| 连接类型 |
规格说明 |
| 螺纹连接 |
标准1/4NPT，中心距离125mm |
| 卡套连接 |
Φ6mm、Φ8mm、Φ10mm、Φ12mm可选 |
| 法兰连接 |
HG/T20592 PN40 DN15法兰 |
| 卫生卡箍 |
ISO2852 50.5卡箍 |

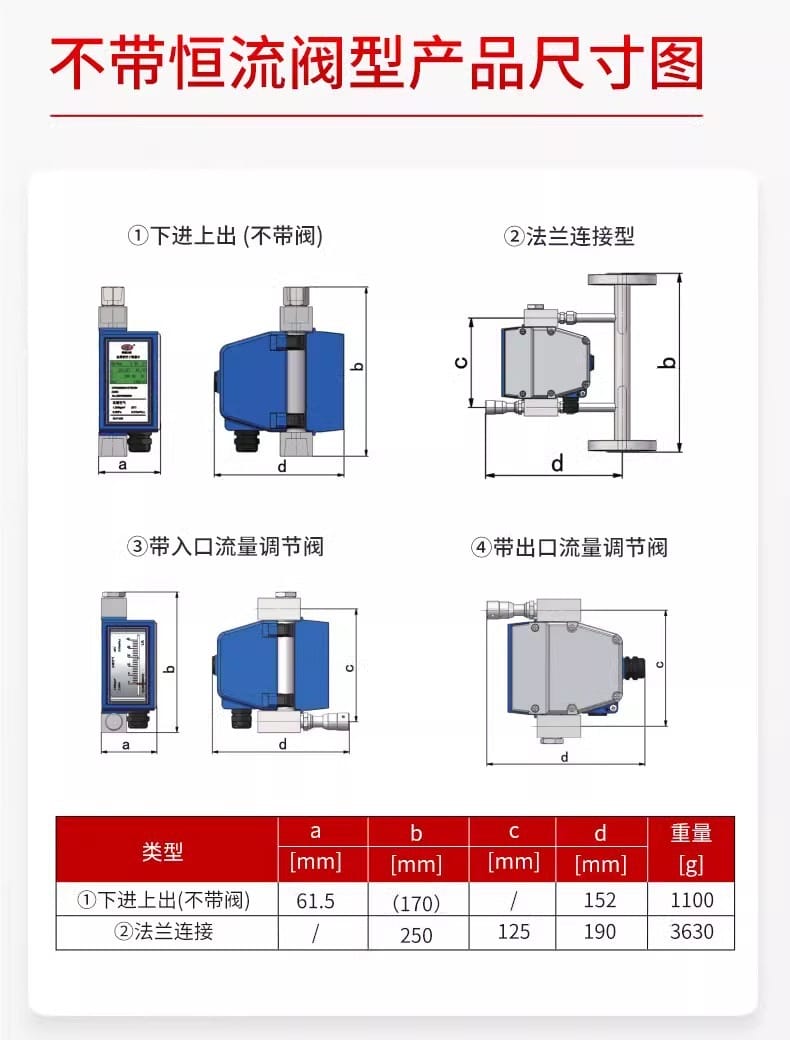

4.2 安装型式
- ①下进上出（不带阀）：基础型，尺寸a=61.5mm，b=170mm，重量1100g
- ②法兰连接型：尺寸b=250mm，c=125mm，d=190mm，重量3630g
- ③带入口流量调节阀：尺寸b=280mm，c=250mm，重量6880g
- ④带出口流量调节阀/侧进侧出：尺寸b=285mm，c=250mm，重量6880g

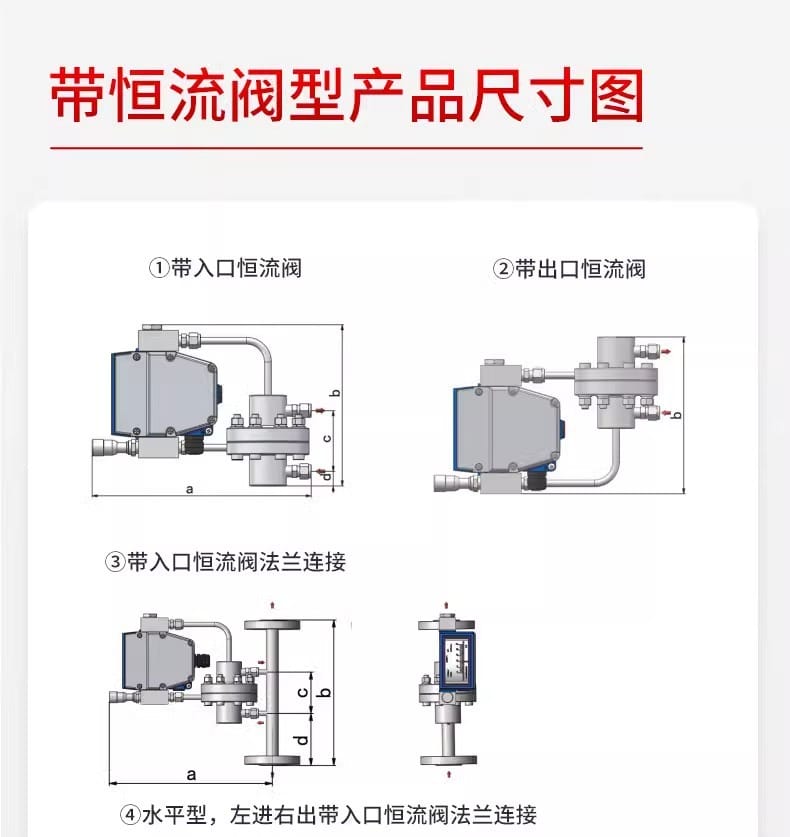

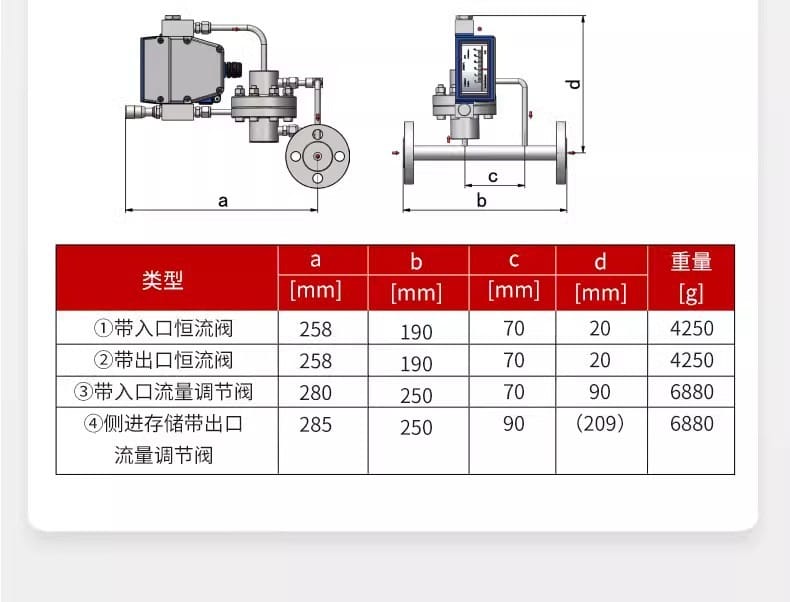

4.3 恒流阀型安装尺寸
| 类型 |
a(mm) |
b(mm) |
c(mm) |
d(mm) |
重量(g) |
| 带入口恒流阀 |
258 |
190 |
70 |
20 |
4250 |
| 带出口恒流阀 |
258 |
190 |
70 |
20 |
4250 |
| 带入口恒流阀法兰连接 |
280 |
250 |
70 |
90 |
6880 |
| 水平型左进右出带入口恒流阀法兰连接 |
285 |
250 |
90 |
209 |
6880 |
五、注意事项
- 介质限制：介质黏度须≤10mPa·s，超出范围需咨询厂家选型
- 温度控制：液晶显示模块工作温度限制为-30℃~80℃，超温环境建议选用指针显示或采取散热措施
- 压力安全：过程压力严禁超过10MPa额定上限
- 供电匹配：二线制与多线制供电电压及电流要求不同，接线前务必确认型号规格
- 负载匹配：4-20mA输出负载电阻不得超过600Ω（二线制500Ω@24VDC）
- Hart通讯：使用Hart协议时，供电电压不得低于18VDC，回路电阻不小于250Ω
- 防护维护：IP65防护等级需确保电气接口密封良好，定期检查电缆格兰头紧固状态
- 流向确认：安装时严格按标识流向（下进上出或侧进侧出）连接，反向安装将导致测量失效
- 气体补偿：测量气体时建议启用温压补偿功能，确保标况流量换算准确

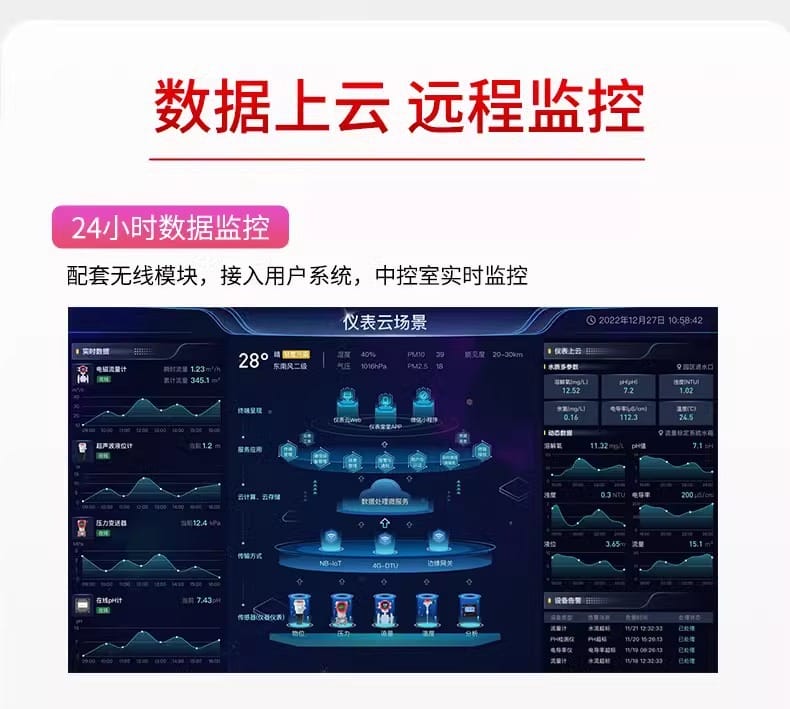

- 远程监控：配套无线模块接入系统时，需确保现场NB-IoT/4G信号覆盖良好

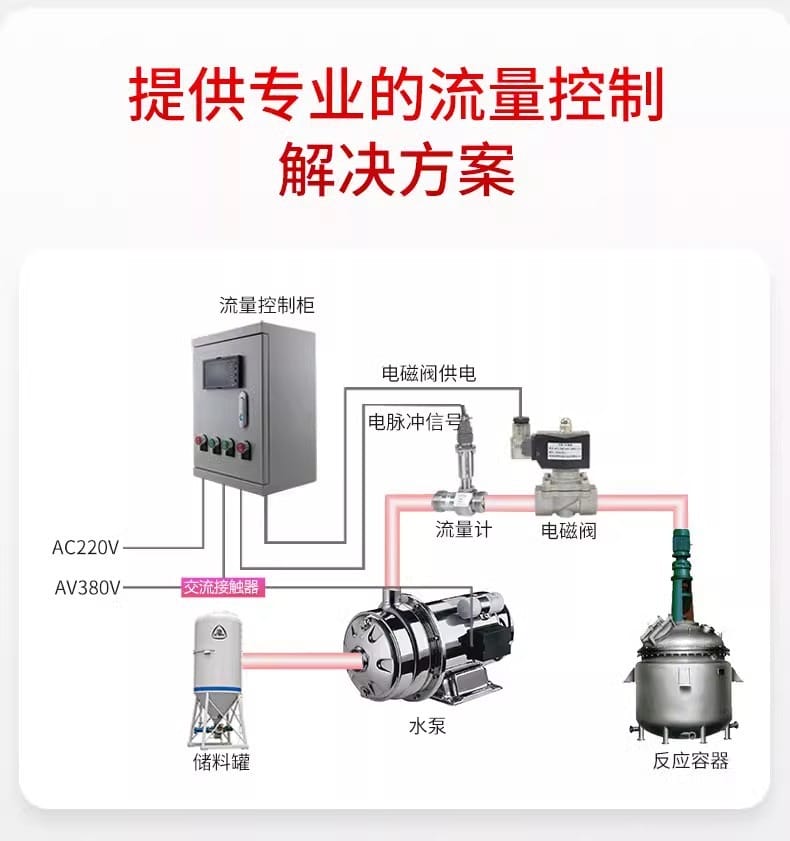

六、定制化服务
美控源头工厂（45000m²现代化智能厂房，年产300000套传感设备）提供专业工程师选型支持及产品定制服务，涵盖：
- 多种过程连接方式定制
- 手动/自动温压补偿配置
- 二线制/多线制输出选择
- 开关报警功能定制
- 恒流阀/调节阀集成方案

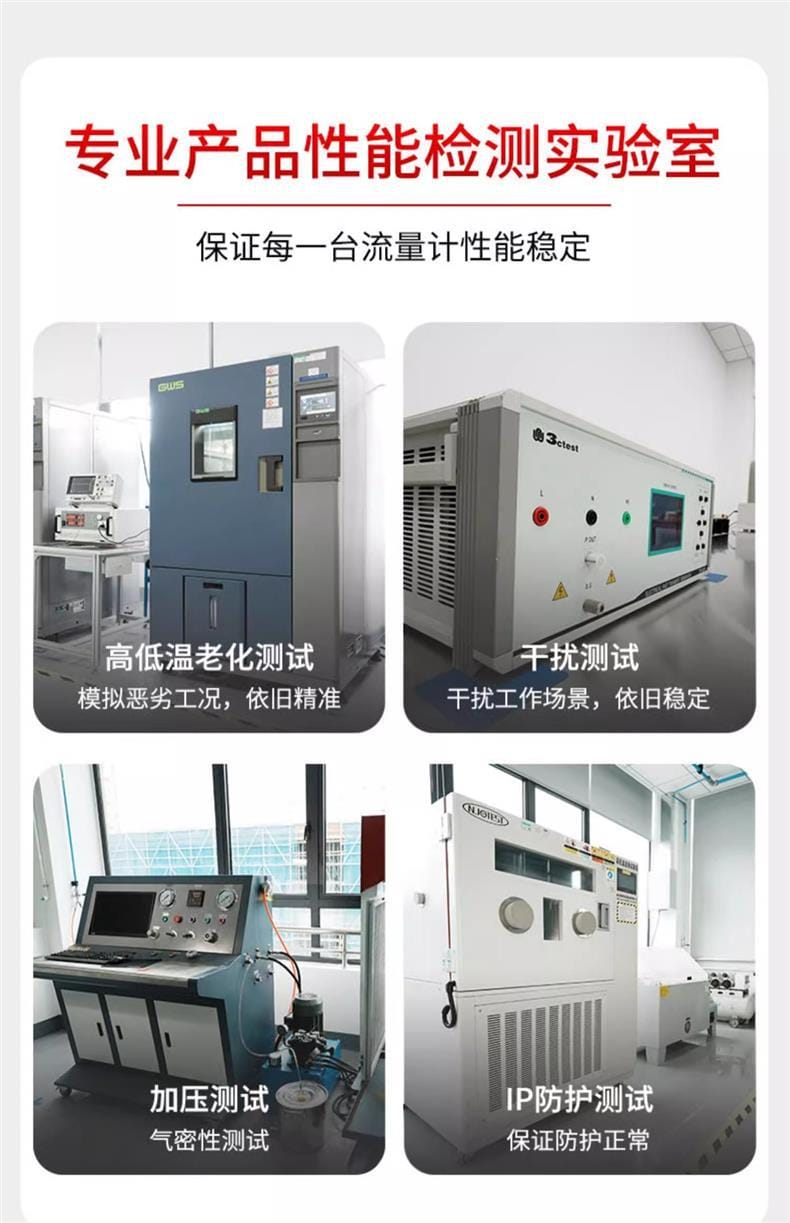

品质保障：全自动SMT贴片产线、自动化机械手焊接、专业性能检测实验室（高低温老化、干扰测试、加压测试、IP防护测试、气密性测试），确保每一台流量计性能稳定。
