美控紧凑型电磁流量计产品手册
产品概述

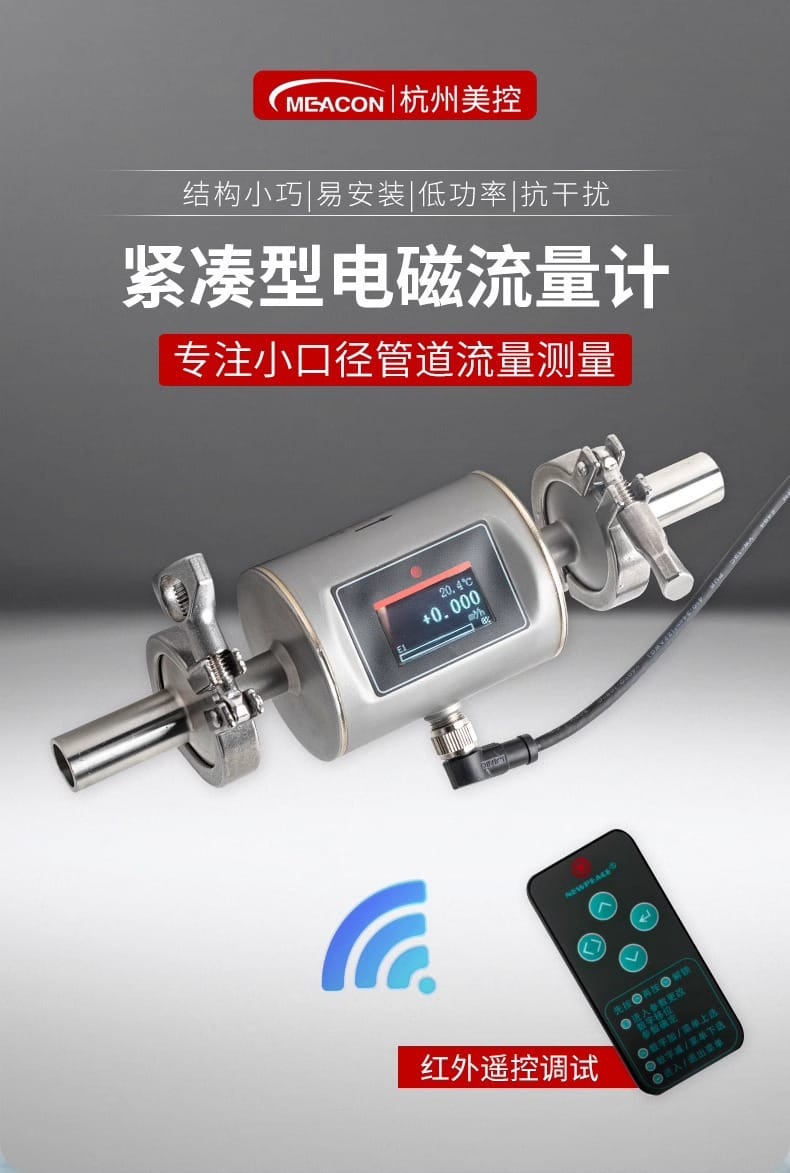

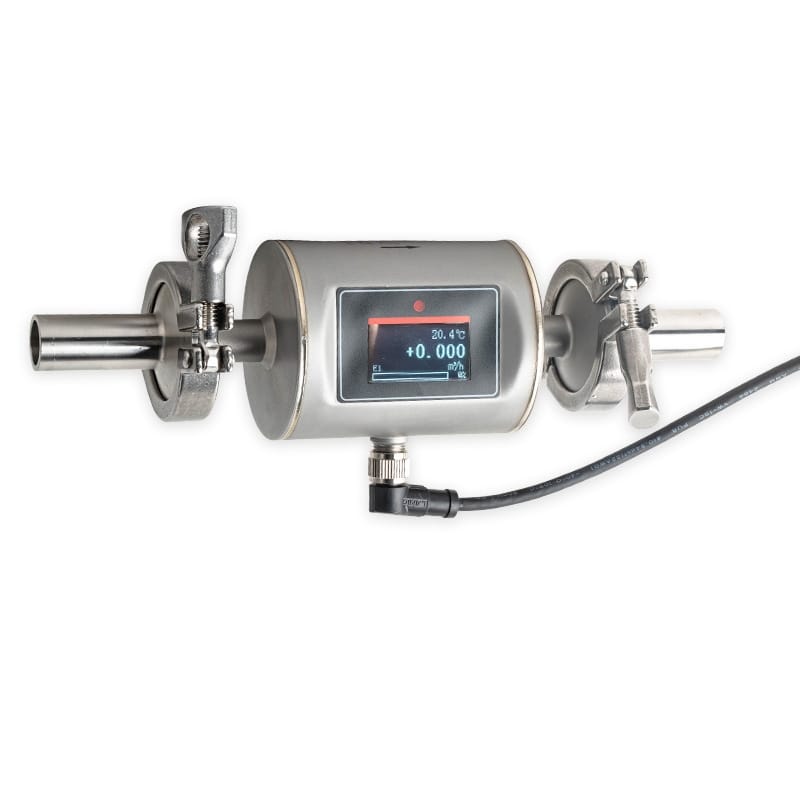

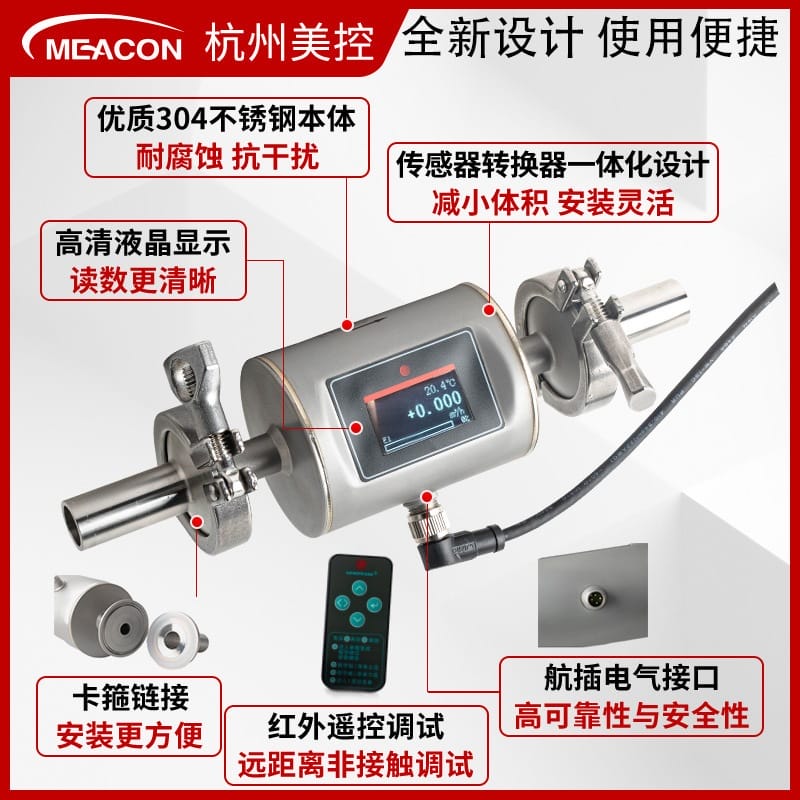

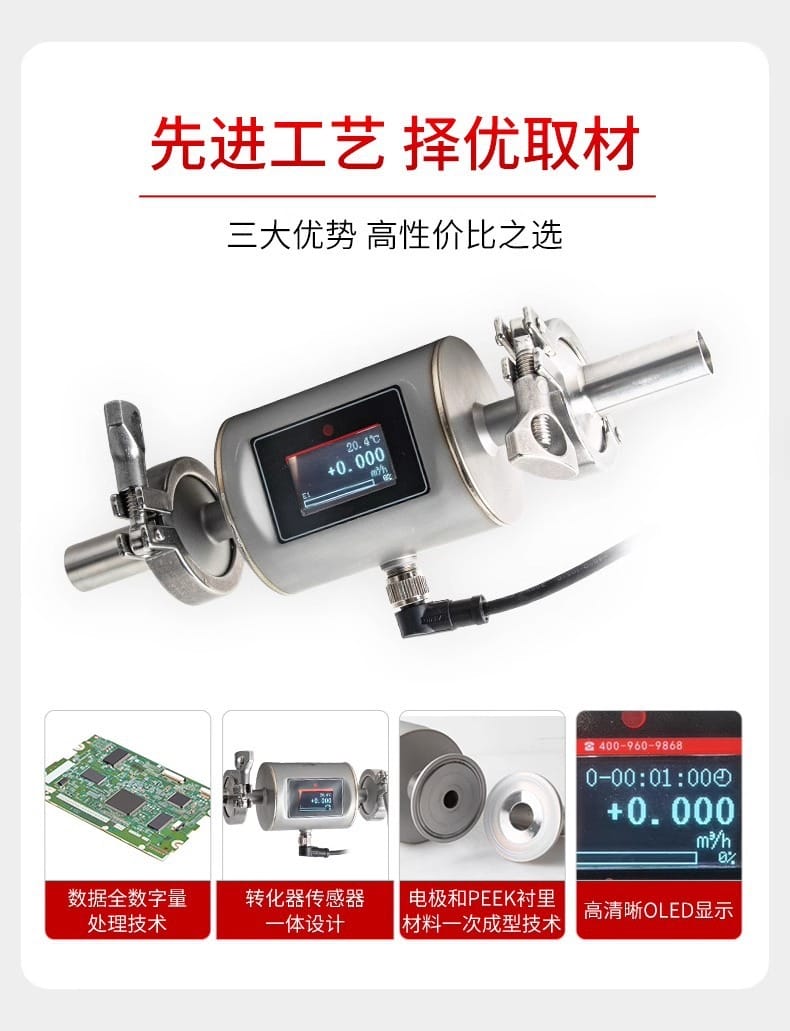

美控（MEACON）紧凑型电磁流量计专为小口径管道流量测量设计，采用转化器传感器一体化结构，具有体积小巧、安装便捷、低功耗、抗干扰能力强等特点，适用于DN6~DN65口径范围的导电液体流量测量。
核心特点
| 特性 |
说明 |
| 结构紧凑 |
转化器传感器一体设计，外形小巧，适合狭小空间安装 |
| 低功耗设计 |

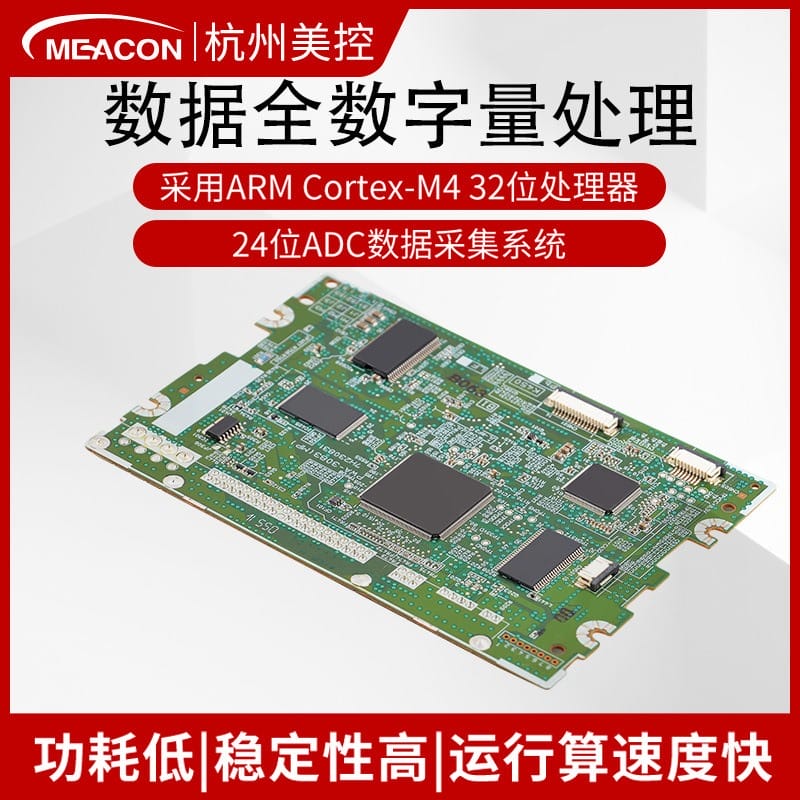

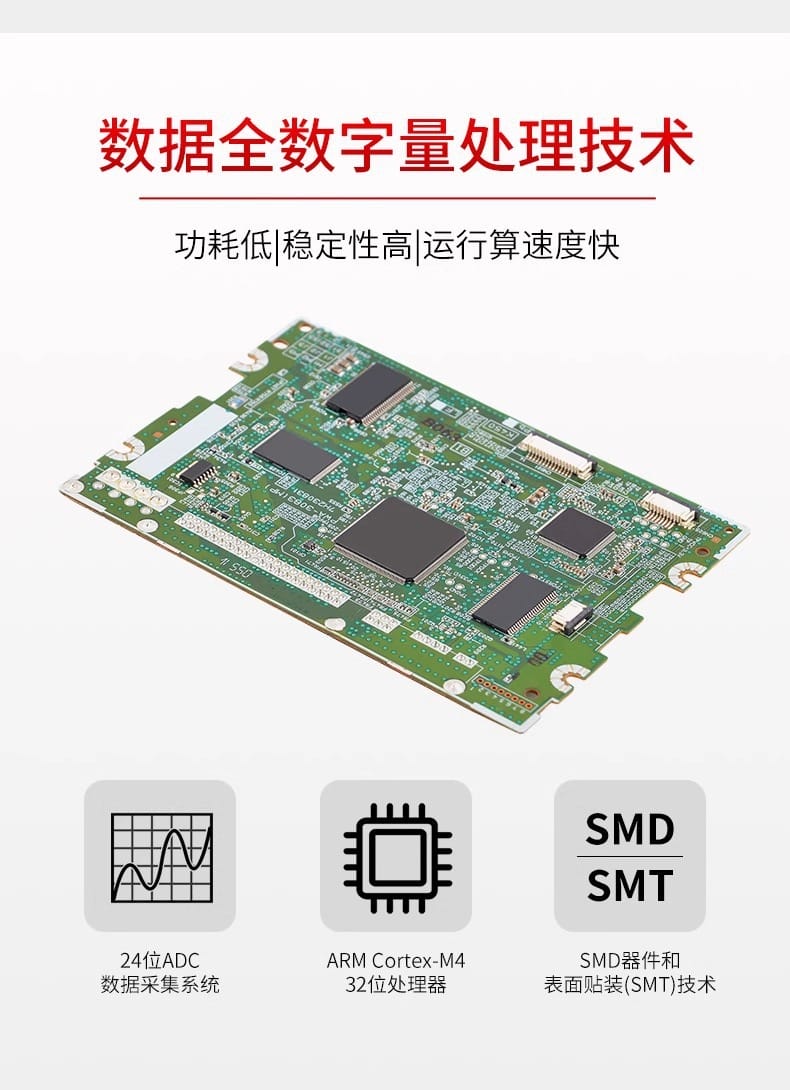

功耗小于5W，采用ARM Cortex-M4 32位处理器 |
| 高精度测量 |
精度等级±0.5%，重复性≤0.1% |
| 宽电导率范围 |
电导率≥2μS/cm即可测量（常规产品需≥5μS/cm） |
| 高稳定性 |

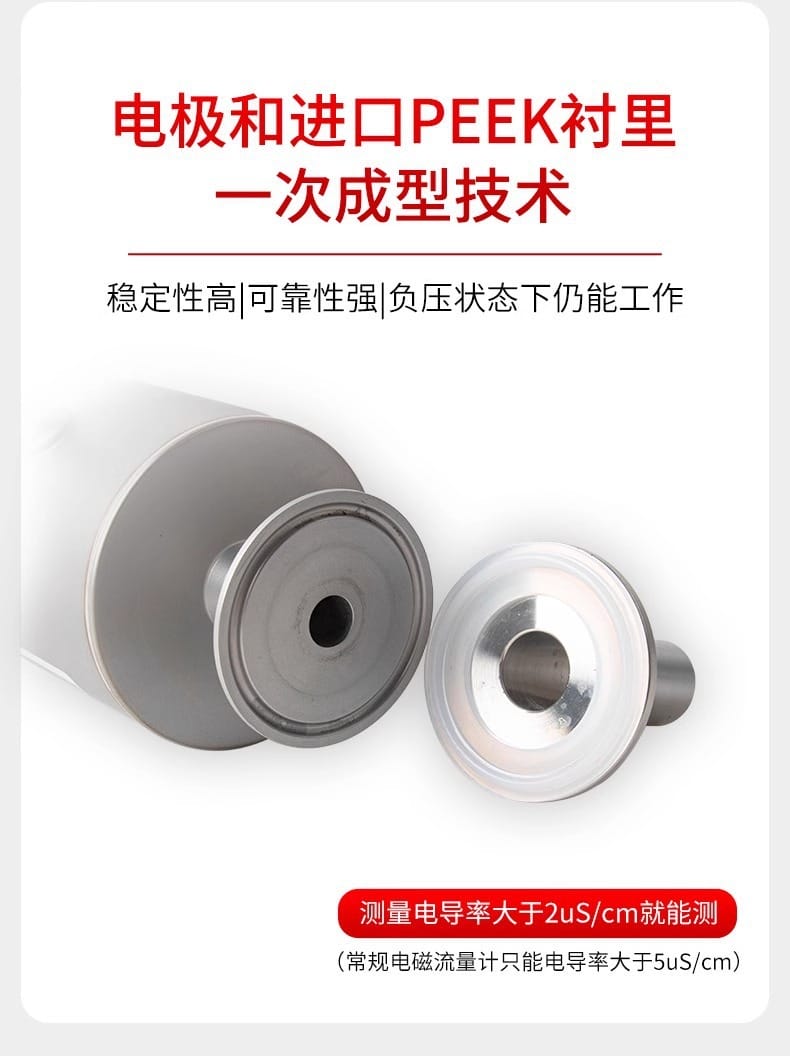

进口PEEK衬里一次成型技术，负压状态下仍能正常工作 |

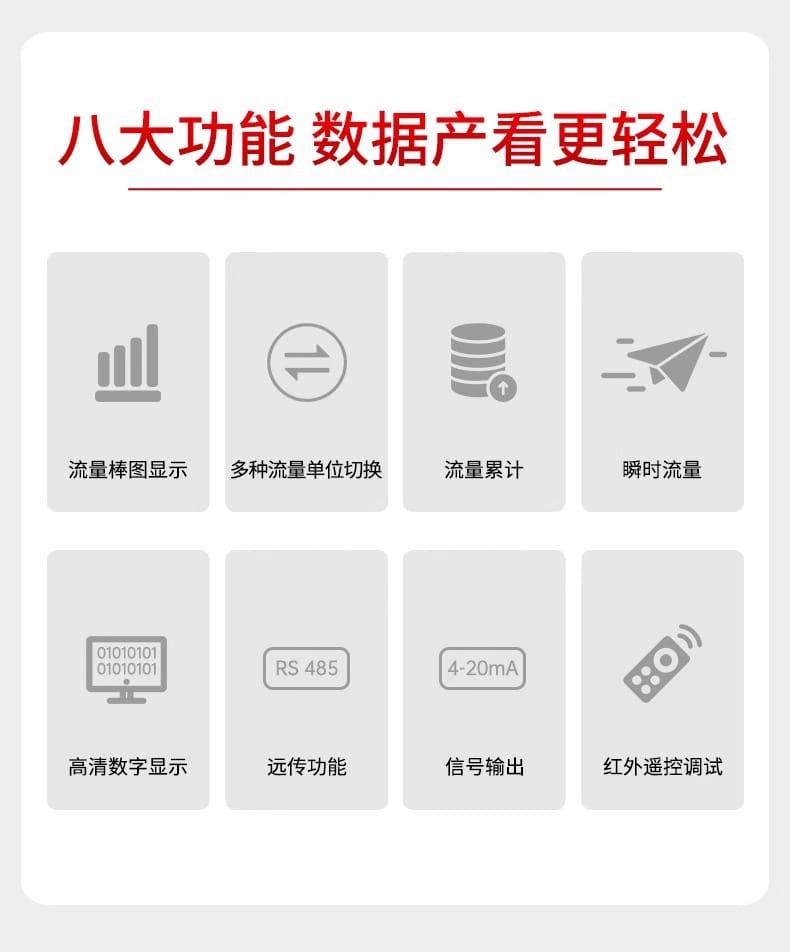

| 智能操作 |

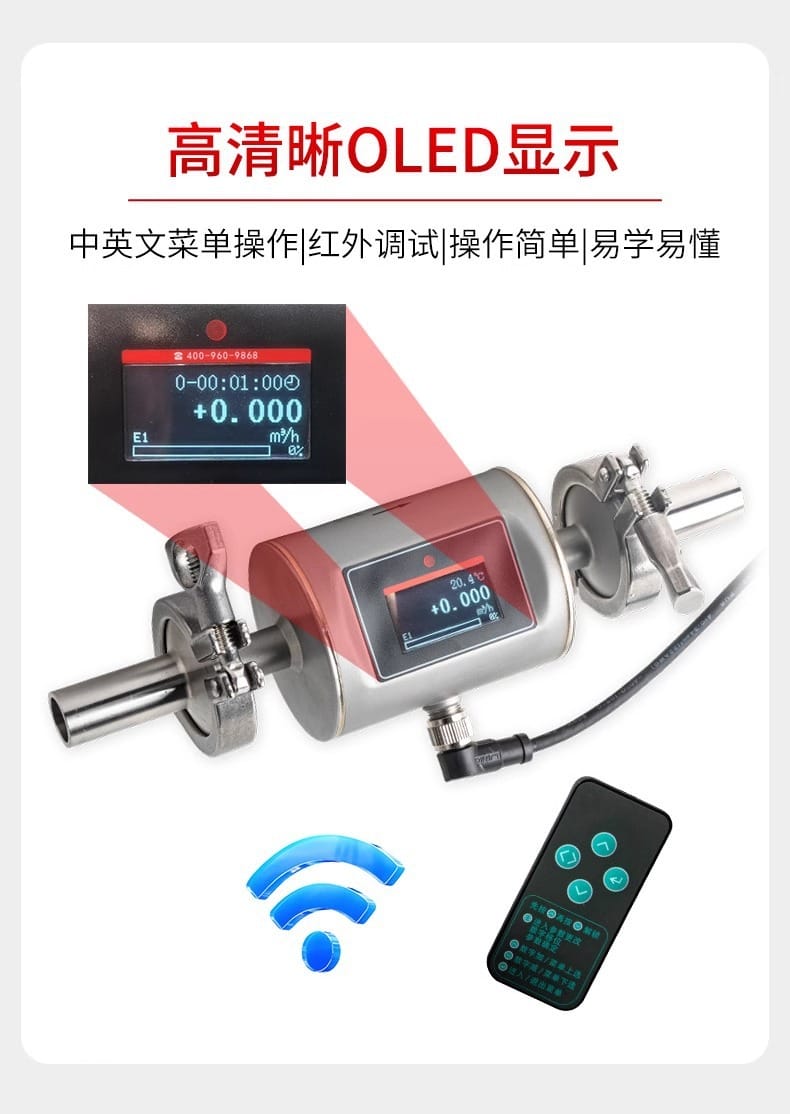

高清晰OLED显示，中英文菜单，红外遥控调试 |
| 自诊断功能 |
励磁回路故障自诊断、空管检测、流量报警 |

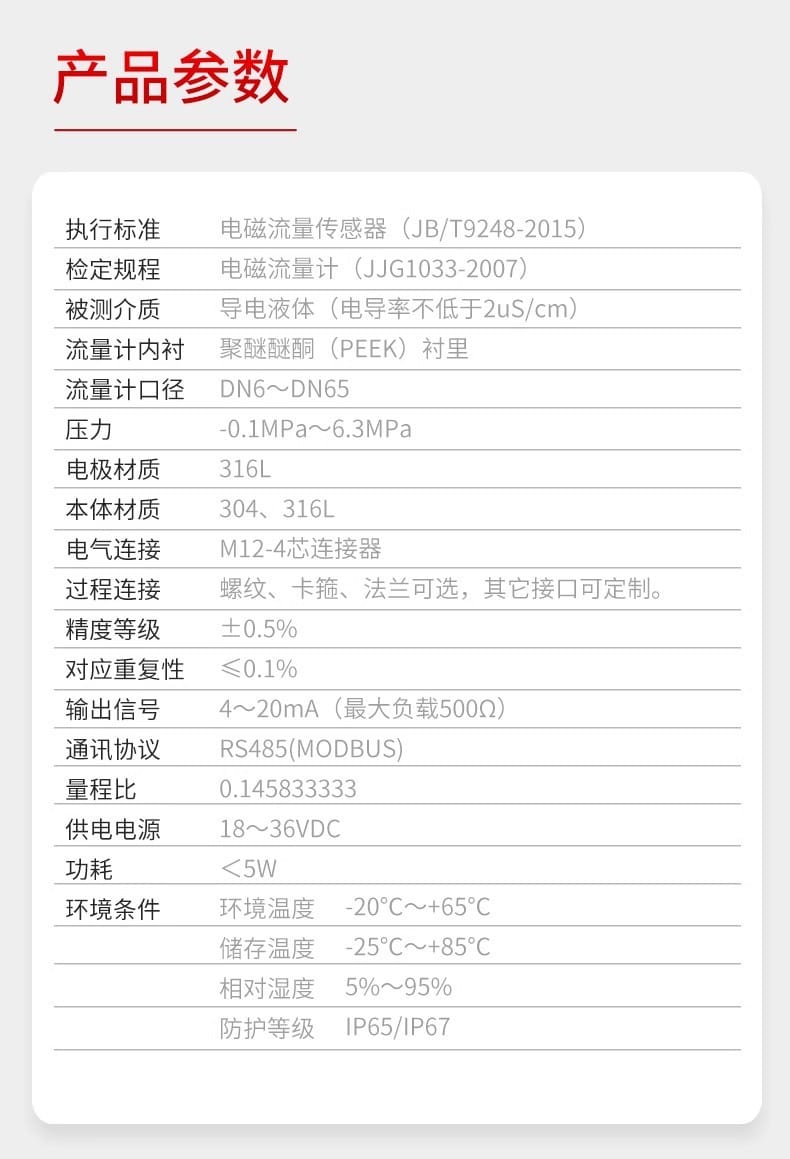

技术参数
基本参数
| 参数项 |
规格 |
| 执行标准 |
JB/T9248-2015《电磁流量传感器》 |
| 检定规程 |
JJG1033-2007《电磁流量计》 |
| 被测介质 |
导电液体（电导率≥2μS/cm） |
| 流量计口径 |
DN6 ~ DN65 |
| 精度等级 |
±0.5% |
| 重复性 |
≤0.1% |
| 量程比 |
1:7 |
材质与连接
| 参数项 |
规格 |
| 流量计内衬 |
聚醚醚酮（PEEK） |
| 电极材质 |
316L不锈钢 |
| 本体材质 |
304 / 316L不锈钢 |
| 过程连接 |
螺纹、卡箍、法兰可选，支持定制 |
| 电气连接 |
M12-4芯连接器 |
性能参数
| 参数项 |
规格 |
| 压力范围 |
-0.1MPa ~ 6.3MPa |
| 供电电源 |
18~36VDC |
| 功耗 |
<5W |
| 输出信号 |
4~20mA（最大负载500Ω） |
| 通讯协议 |
RS485（MODBUS） |
环境条件
| 参数项 |
规格 |
| 环境温度 |
-20℃ ~ +65℃ |
| 储存温度 |
-25℃ ~ +85℃ |
| 相对湿度 |
5% ~ 95% |
| 防护等级 |
IP65 / IP67 |
口径流量对照表
| 公称口径 |
推荐流量范围 |
换算（L/min） |
| DN6 |
6~900 L/h |
0.1~15 L/min |
| DN10 |
15~2250 L/h |
0.25~37.5 L/min |
| DN15 |
40~6000 L/h |
0.7~100 L/min |
| DN20 |
60~9000 L/h |
1.0~150 L/min |
| DN25 |
100~15000 L/h |
1.7~250 L/min |
| DN32 |
150~22500 L/h |
2.5~375 L/min |
| DN40 |
250~37500 L/h |
4.2~625 L/min |
| DN50 |
0.4~60 m³/h |
6.7~1000 L/min |
| DN65 |
0.5~75 m³/h |
8.3~1250 L/min |
产品尺寸（单位：mm）
| DN |
A |
B |
C |
D |
E |
F |
G |
K(卡盘) |
S |
| 6 |
150 |
70 |
90 |
6 |
M12×1 |
50 |
NPT1/4" |
50.5 |
14 |
| 10 |
150 |
70 |
90 |
10 |
M12×1 |
50 |
NPT3/8" |
50.5 |
17 |
| 15 |
150 |
70 |
90 |
15 |
M12×1 |
50 |
G3/4" |
50.5 |
27 |
| 20 |
150 |
70 |
90 |
20 |
M12×1 |
56.5 |
G3/4" |
50.5 |
27 |
| 25 |
150 |
76 |
90 |
25 |
M12×1 |
56.5 |
G1" |
50.5 |
36 |
| 32 |
150 |
76 |
100 |
32 |
M12×1 |
69 |
G1-1/4" |
50.5 |
42 |
| 40 |
200 |
89 |
100 |
40 |
M12×1 |
69 |
G1-3/4" |
64 |
56 |
| 50 |
200 |
95 |
100 |
50 |
M12×1 |
69 |
G2" |
77.5 |
60 |
| 65 |
200 |
95 |
100 |
65 |
M12×1 |
69 |
G2-3/4" |
91 |
80 |
注：外形尺寸与连接结构为默认值，支持根据现场特殊需求定制。

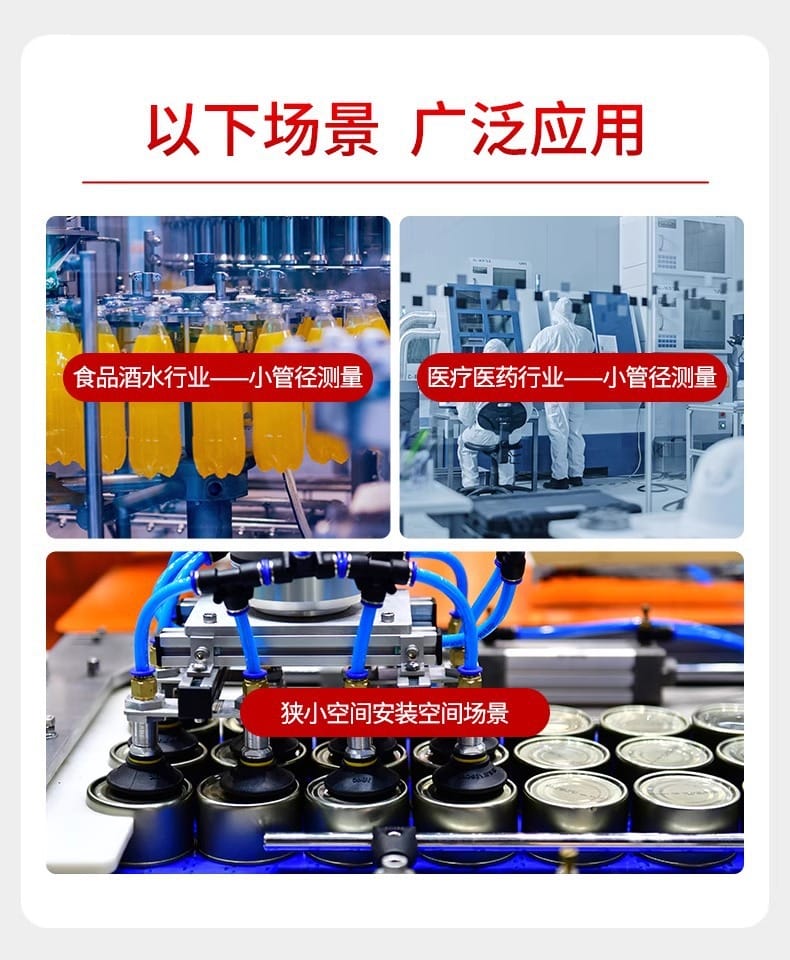

应用行业
| 行业领域 |
典型应用场景 |
| 食品酒水行业 |
饮料灌装、配料计量、CIP清洗流量监测 |
| 医疗医药行业 |
药液配制、纯水输送、生物制剂流量控制 |
| 精细化工行业 |
添加剂计量、小批量反应釜进料 |
| 实验室/科研 |
小流量精确测量、实验装置流量监控 |
| 环保水处理 |
小型加药装置、采样系统流量监测 |
安装条件

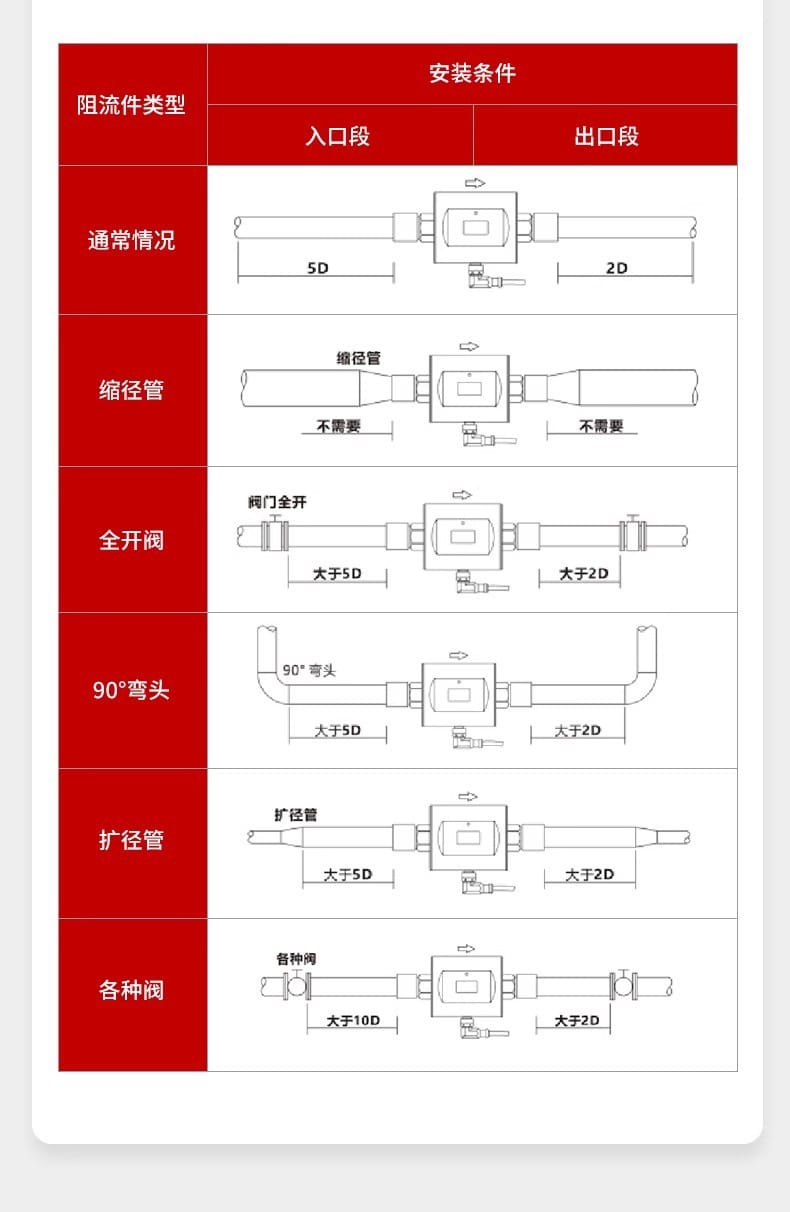

直管段要求
| 阻流件类型 |
入口段（上游） |
出口段（下游） |
| 通常情况 |
5D |
2D |
| 缩径管 |
不需要 |
不需要 |
| 阀门（全开） |
5D |
2D |
| 90°弯头 |
5D |
2D |
| 扩径管 |
5D |
2D |
| 各种阀（非全开） |
10D |
2D |
D = 流量计公称直径

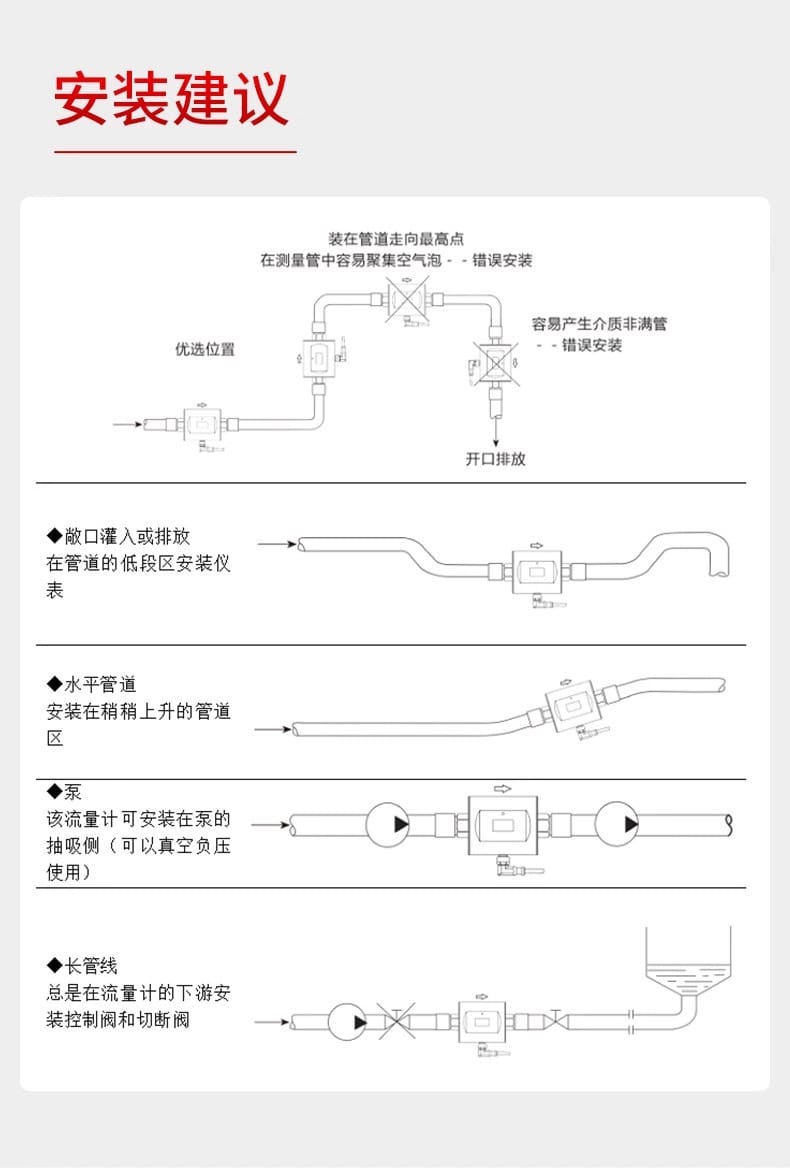

安装位置建议
| 安装情况 |
建议 |
| 优选位置 |
水平管道，安装在稍稍上升的管道段 |
| 避免位置 |
管道走向最高点（易聚集气泡） |
| 避免位置 |
开口排放、敞口灌入或排放口 |
| 特殊应用 |
可安装在泵的抽吸侧（支持真空负压使用） |
| 阀门布置 |
控制阀和切断阀应安装在流量计下游 |

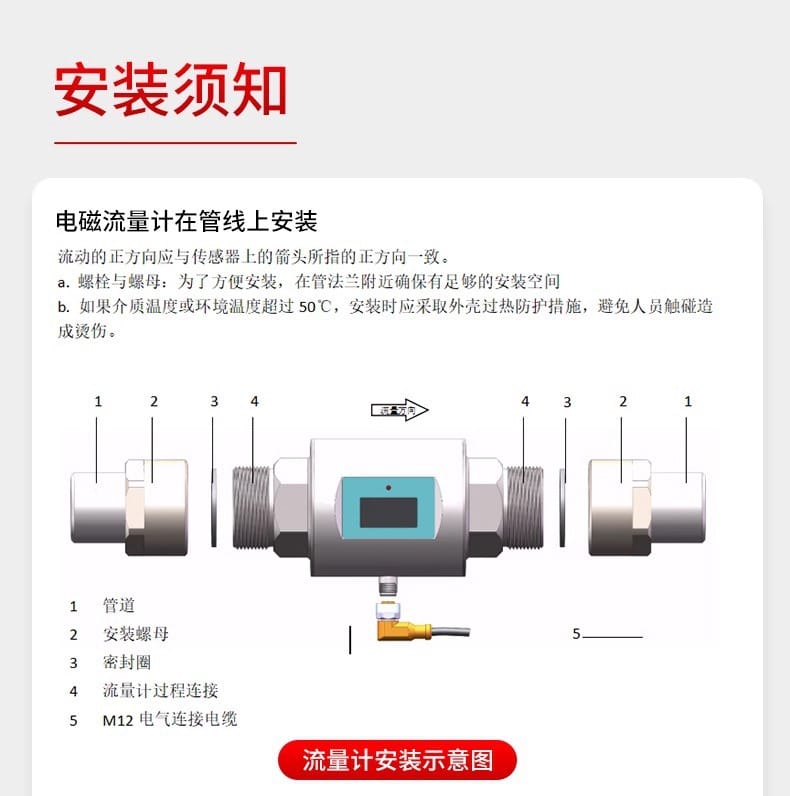

安装注意事项
- 流向要求：流动方向应与传感器箭头指示方向一致
- 空间要求：管法兰附近需预留足够的安装空间，便于螺栓螺母操作
- 防护措施：介质温度或环境温度超过50℃时，需采取外壳过热防护措施
- 满管要求：确保测量管内介质充满，避免非满管测量误差
注意事项
使用前检查
- [ ] 确认被测介质电导率≥2μS/cm
- [ ] 核对流量计口径与管道匹配
- [ ] 检查电气连接正确（M12-4芯连接器）
- [ ] 确认供电电源18~36VDC
操作安全
- 高温警示：介质温度>50℃时，外壳表面可能过热，避免直接接触
- 压力安全：工作压力范围为-0.1~6.3MPa，超压使用可能损坏设备
- 电气安全：接线前务必切断电源，避免带电操作
维护保养
- 定期检查密封圈状态，确保无泄漏
- 保持流量计表面清洁，避免腐蚀性物质长期附着
- 长期停用时应排空测量管内介质

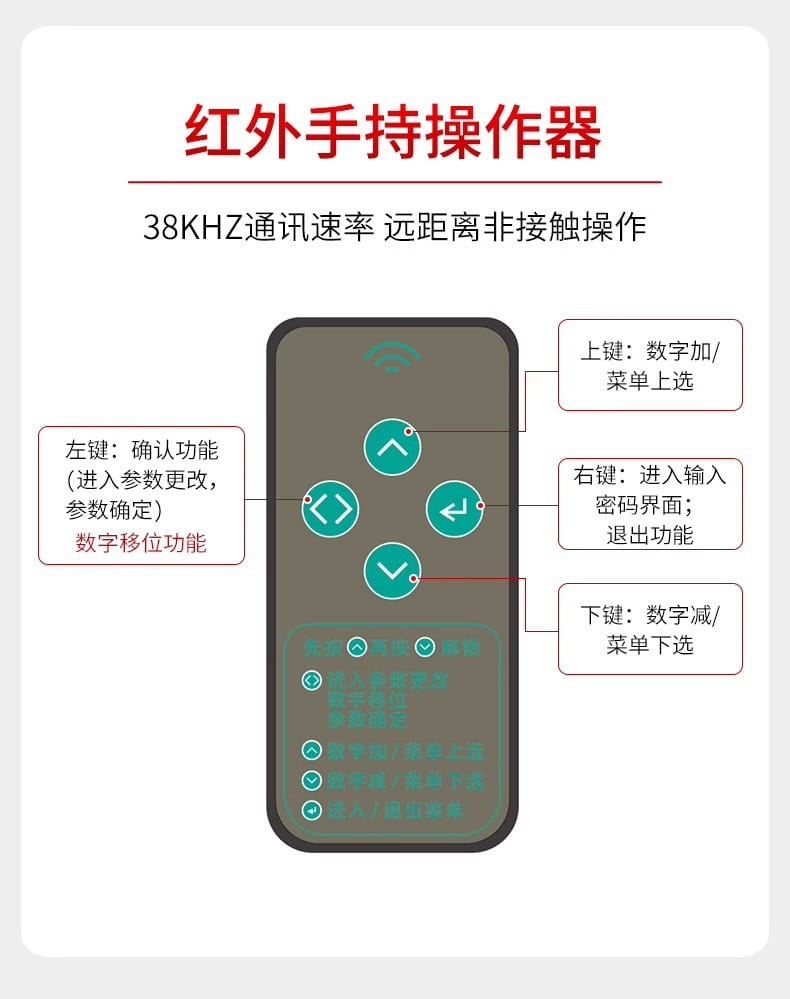

- 红外调试时确保操作器与接收窗口无遮挡
故障排查提示
| 现象 |
可能原因 |
处理建议 |
| 显示异常 |
电源不稳定 |
检查供电电压是否在18~36VDC范围 |
| 流量无显示 |
空管状态 |
确认管道内介质充满 |
| 测量偏差大 |
气泡干扰 |
检查安装位置，避免高点安装 |
| 通讯异常 |
接线错误或协议不匹配 |
检查RS485接线及MODBUS参数设置 |
企业资质与服务
| 项目 |
内容 |
| 生产规模 |

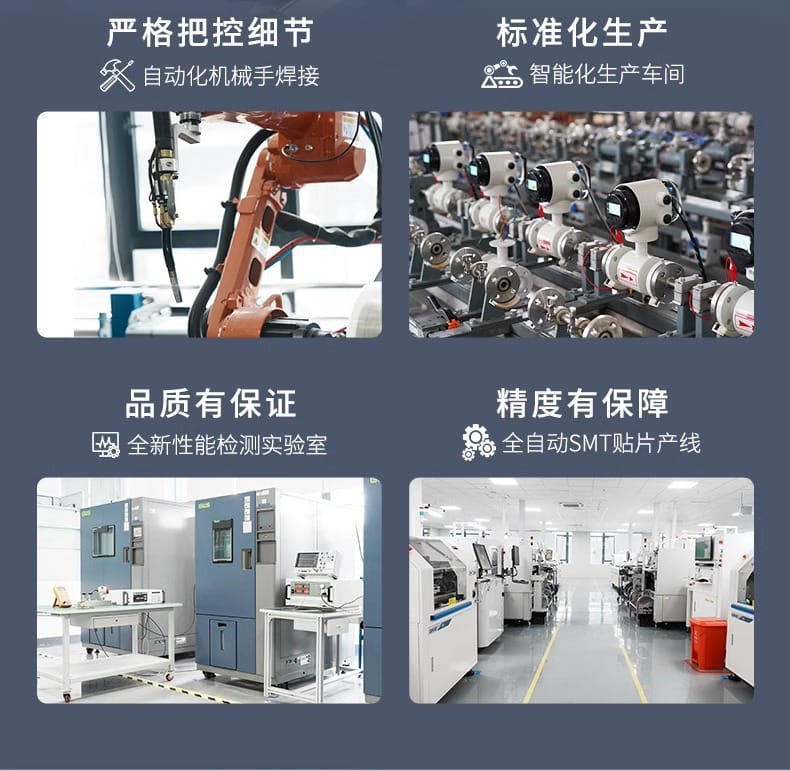

45000m²现代化智能厂房，年产300000套传感设备 |
| 技术实力 |
国家标准主要起草单位，近100项技术专利 |
| 资质认证 |
ISO9001、CE、SGS、MC等权威认证 |
| 荣誉资质 |
"专精特新"企业、中国仪器仪表学会理事单位 |
| 服务网络 |
全国30+办事处，累计服务700000+客户 |
| 典型客户 |
霍尼韦尔、农夫山泉、长安汽车、可口可乐、万科、中国航天、中船重工 |

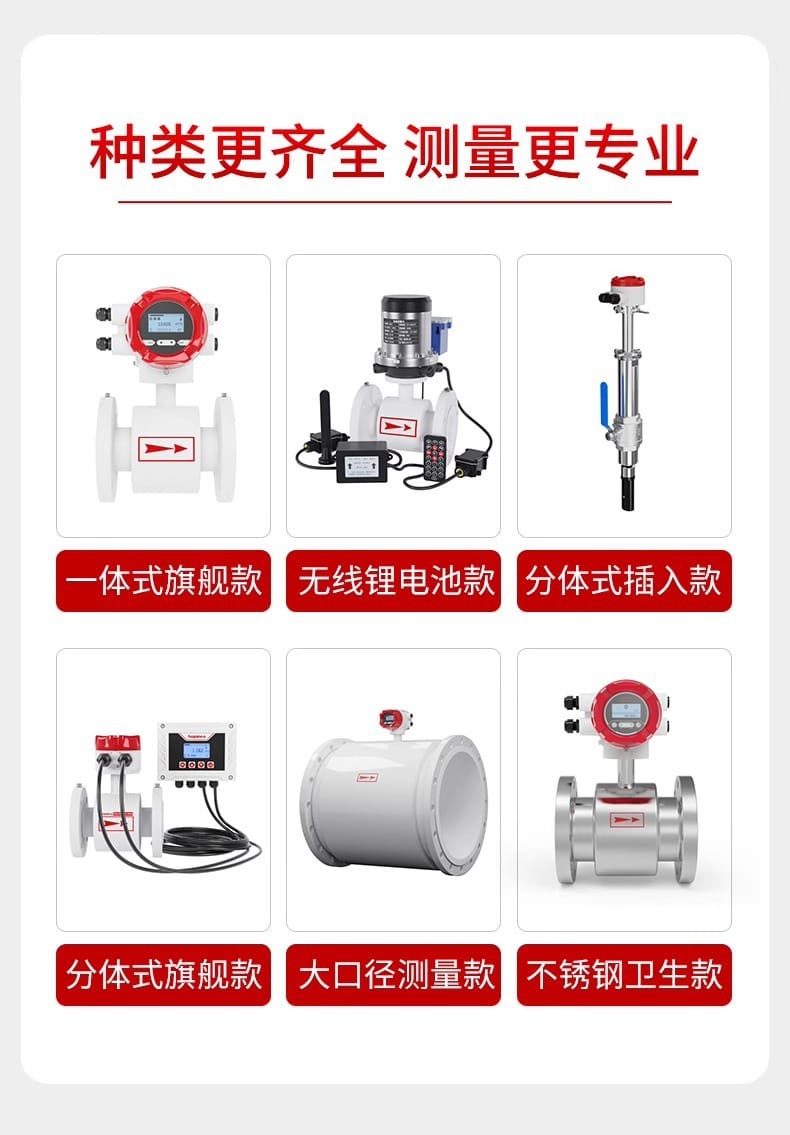

产品系列
美控电磁流量计产品家族：
- 一体式旗舰款
- 无线锂电池款
- 分体式旗舰款
- 分体式插入款
- 大口径测量款
- 不锈钢卫生款
技术支持热线：400-960-9868
品牌：MEACON 杭州美控
专注过程自动化解决方案
