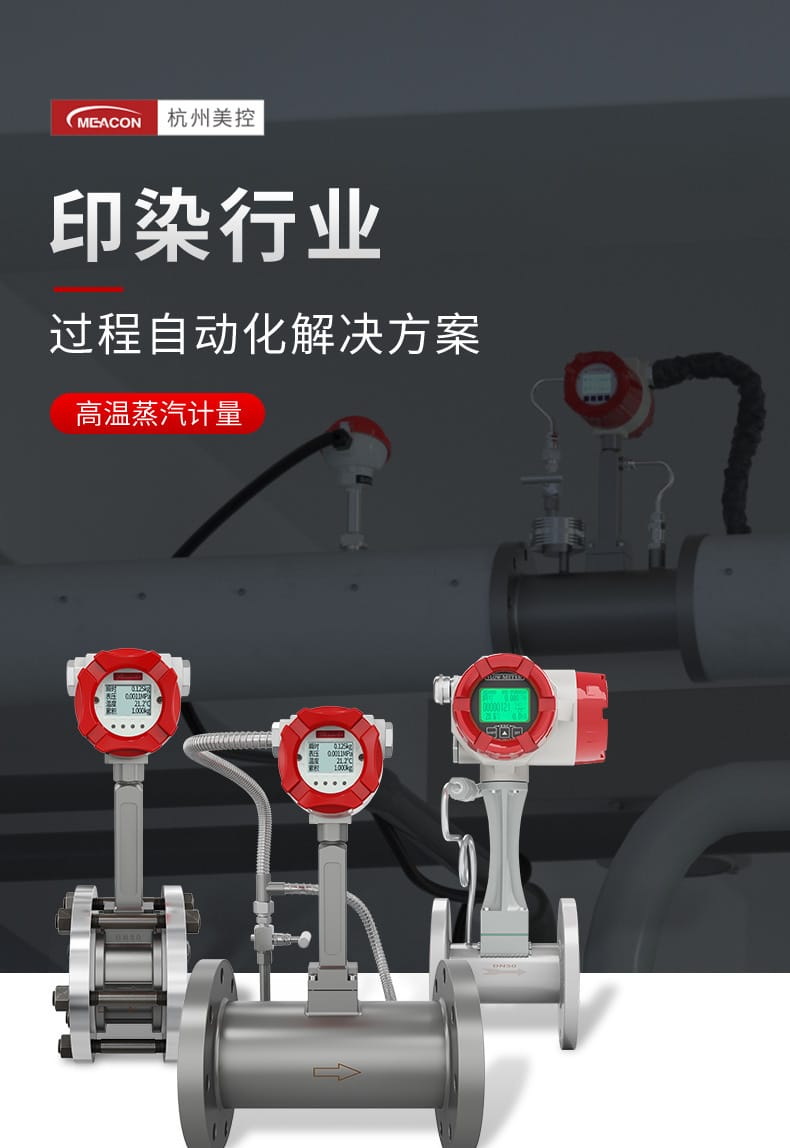

美控涡街流量计温压补偿蒸汽压缩高温高压管道纺织印染数显流量计

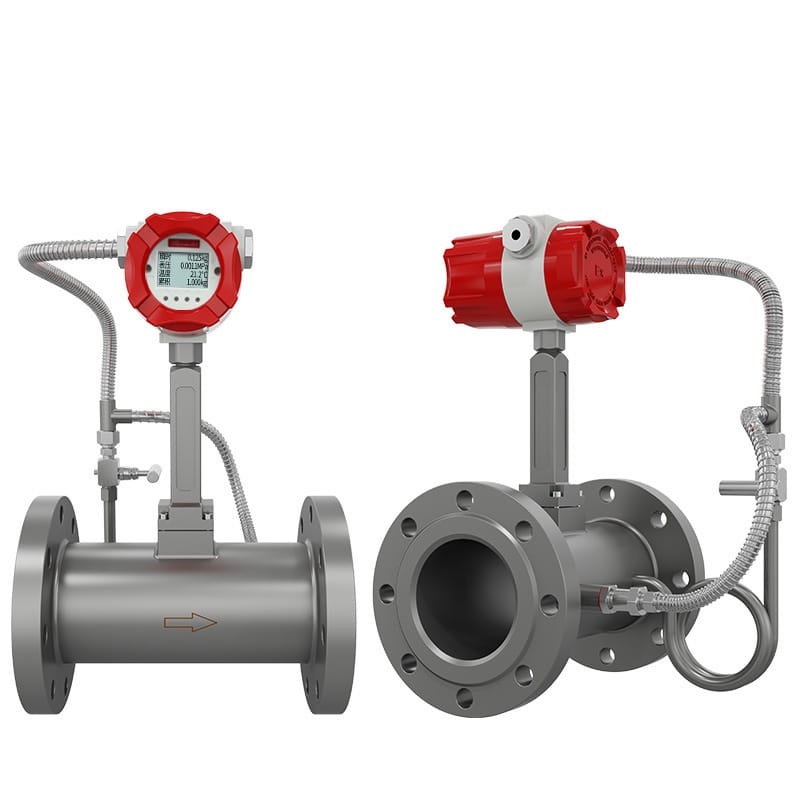

核心特点

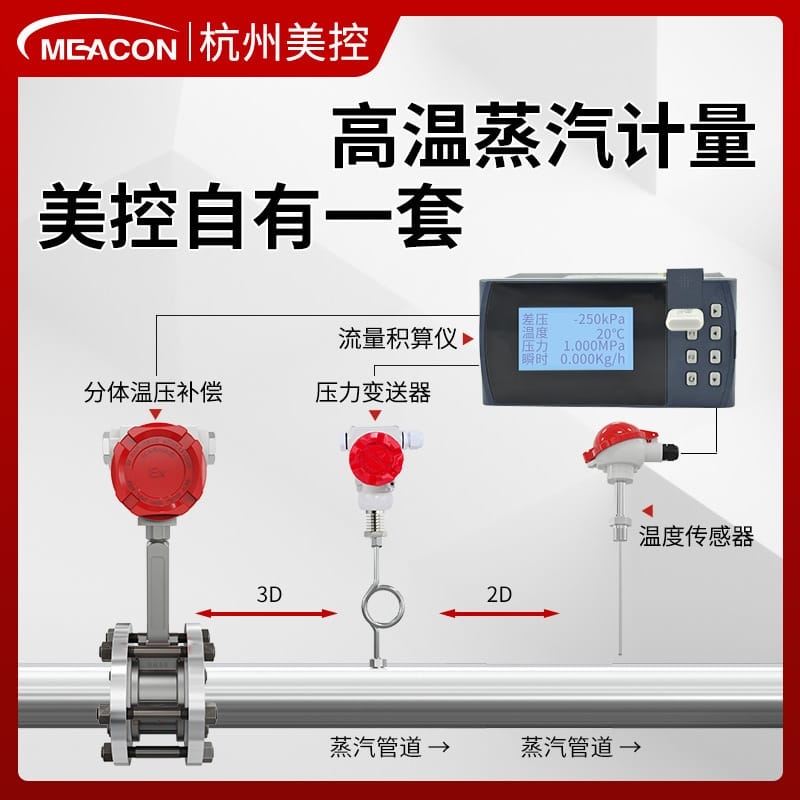

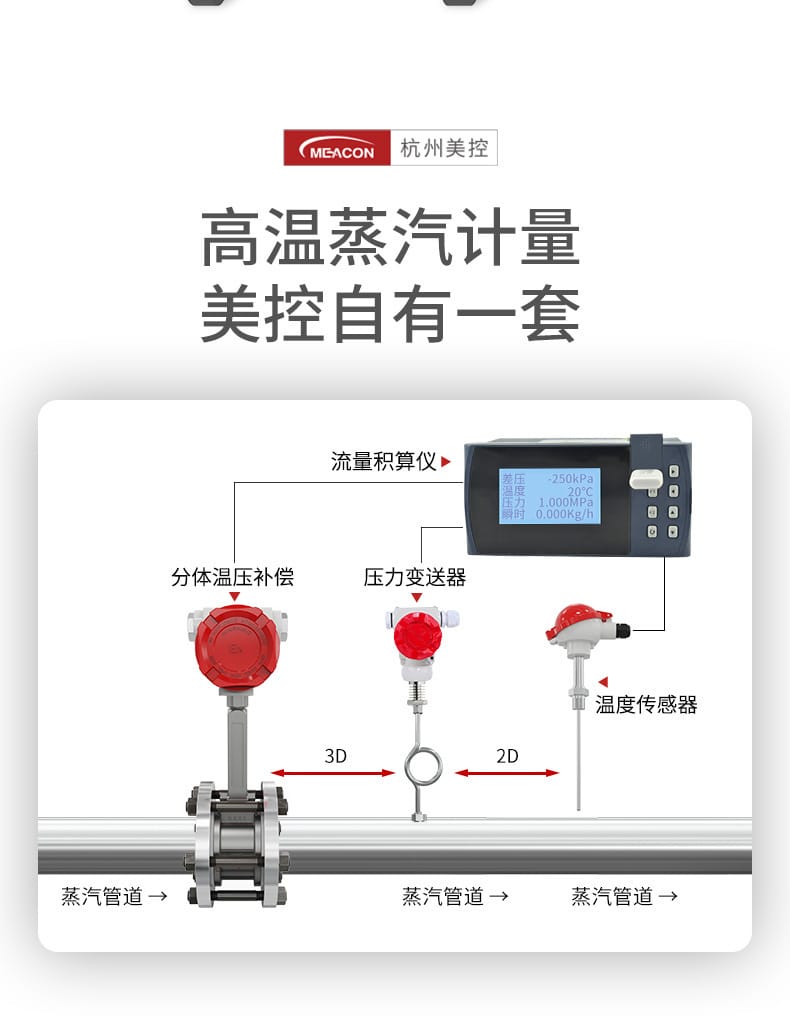

温压补偿一体化设计：集成温度、压力传感器，自动补偿蒸汽密度变化，确保计量精度
宽温域测量：支持-40℃至+260℃介质温度，满足高温蒸汽计量需求
多信号输出：支持4-20mA、脉冲、RS485、HART等多种通讯协议
高精度等级：液体测量精度达1.0级，气体/蒸汽测量精度达1.0-1.5级
不锈钢表体材质：耐腐蚀、耐高温，适用于恶劣工况环境
IP65防护等级：防尘防水，适应工业现场复杂环境
双电源供电：支持24VDC或锂电池3.6V供电，电池续航超2年

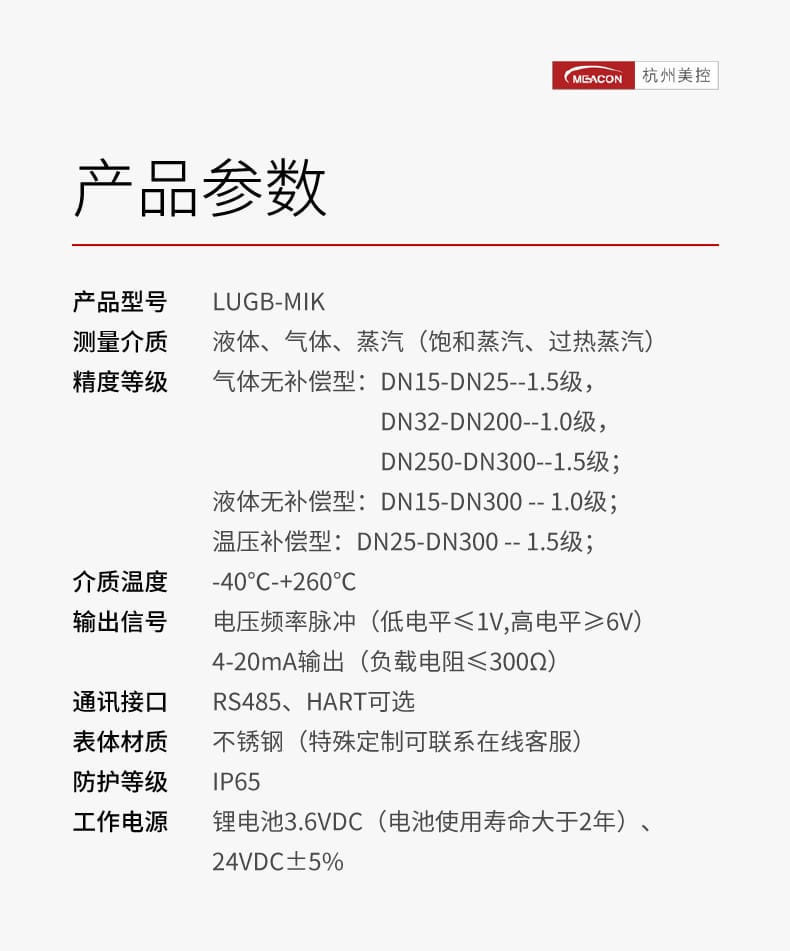

技术参数

参数项	规格说明
产品型号	LUGB-MIK
测量介质	液体、气体、蒸汽（饱和蒸汽、过热蒸汽）
精度等级	气体无补偿型：DN15-DN25为1.5级，DN32-DN200为1.0级，DN250-DN300为1.5级；液体无补偿型：DN15-DN300为1.0级；温压补偿型：DN25-DN300为1.5级
介质温度	-40℃ ~ +260℃
输出信号	电压频率脉冲（低电平≤1V，高电平≥6V）、4-20mA（负载电阻≤300Ω）
通讯接口	RS485、HART（可选）
表体材质	不锈钢（特殊材质可定制）
防护等级	IP65
工作电源	锂电池3.6VDC（续航>2年）或24VDC±5%

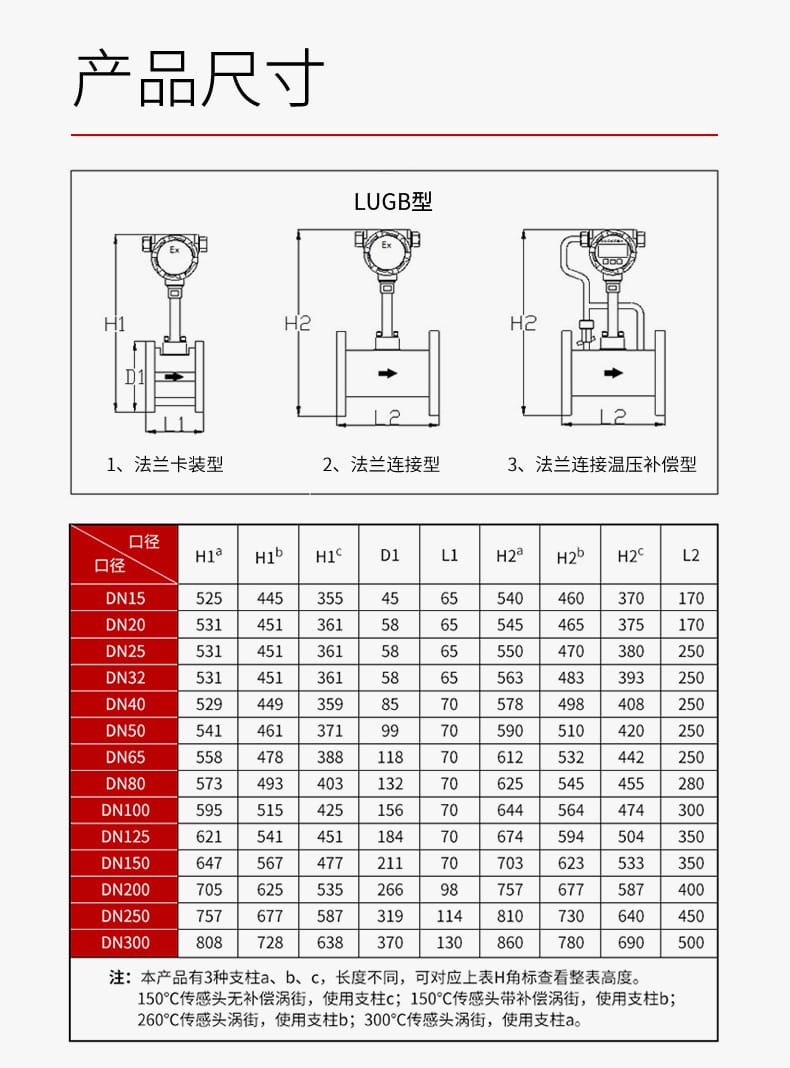

产品尺寸规格

口径	H1a	H1b	H1c	D1	L1	H2a	H2b	H2c	L2
DN15	525	445	355	45	65	540	460	370	170
DN20	531	451	361	58	65	545	465	375	170
DN25	531	451	361	58	65	550	470	380	250
DN32	531	451	361	58	65	563	483	393	250
DN40	529	449	359	85	70	578	498	408	250
DN50	541	461	371	99	70	590	510	420	250
DN65	558	478	388	118	70	612	532	442	250
DN80	573	493	403	132	70	625	545	455	280
DN100	595	515	425	156	70	644	564	474	300
DN125	621	541	451	184	70	674	594	504	350
DN150	647	567	477	211	70	703	623	533	350
DN200	705	625	535	266	98	757	677	587	400
DN250	757	677	587	319	114	810	730	640	450
DN300	808	728	638	370	130	860	780	690	500

支柱选型说明：本产品配备a、b、c三种长度支柱，150℃传感头无补偿涡街选用支柱c；150℃传感头带补偿涡街选用支柱b；260℃传感头涡街选用支柱b；300℃传感头涡街选用支柱a。

流量测量范围

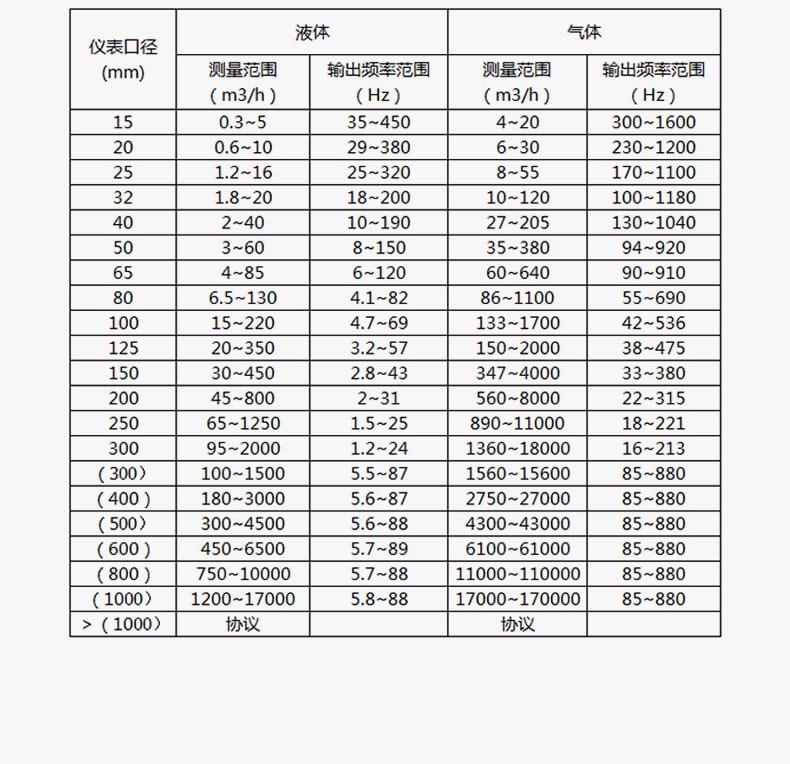

仪表口径(mm)	液体测量范围(m³/h)	液体频率范围(Hz)	气体测量范围(m³/h)	气体频率范围(Hz)
15	0.3~5	35~450	4~20	300~1600
20	0.6~10	29~380	6~30	230~1200
25	1.2~16	25~320	8~55	170~1100
32	1.8~20	18~200	10~120	100~1180
40	2~40	10~190	27~205	130~1040
50	3~60	8~150	35~380	94~920
65	4~85	6~120	60~640	90~910
80	6.5~130	4.1~82	86~1100	55~690
100	15~220	4.7~69	133~1700	42~536
125	20~350	3.2~57	150~2000	38~475
150	30~450	2.8~43	347~4000	33~380
200	45~800	2~31	560~8000	22~315
250	65~1250	1.5~25	890~11000	18~221
300	95~2000	1.2~24	1360~18000	16~213

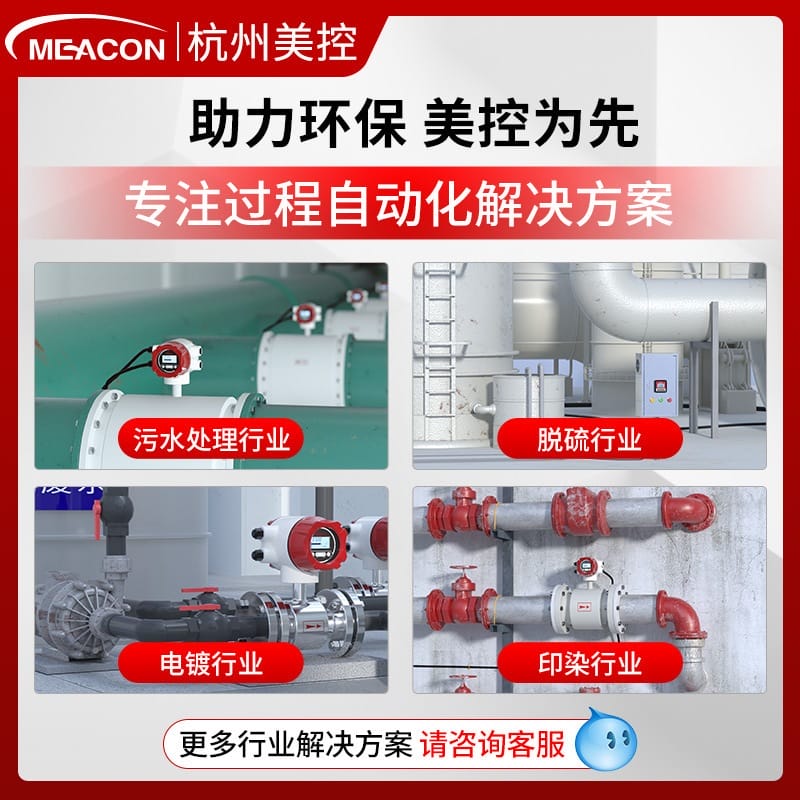

应用行业

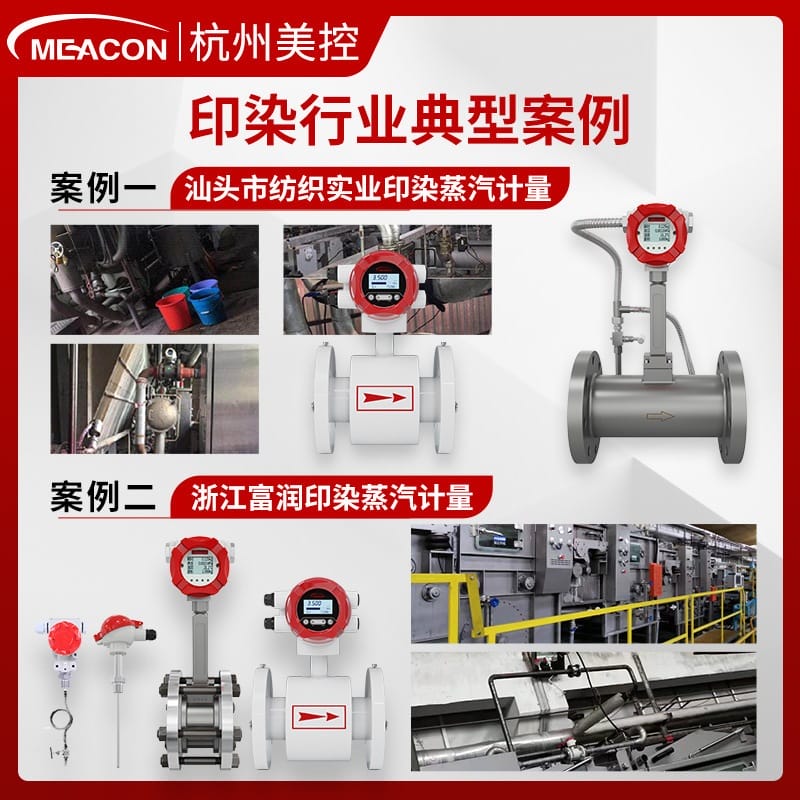

典型应用案例

案例	客户	应用详情

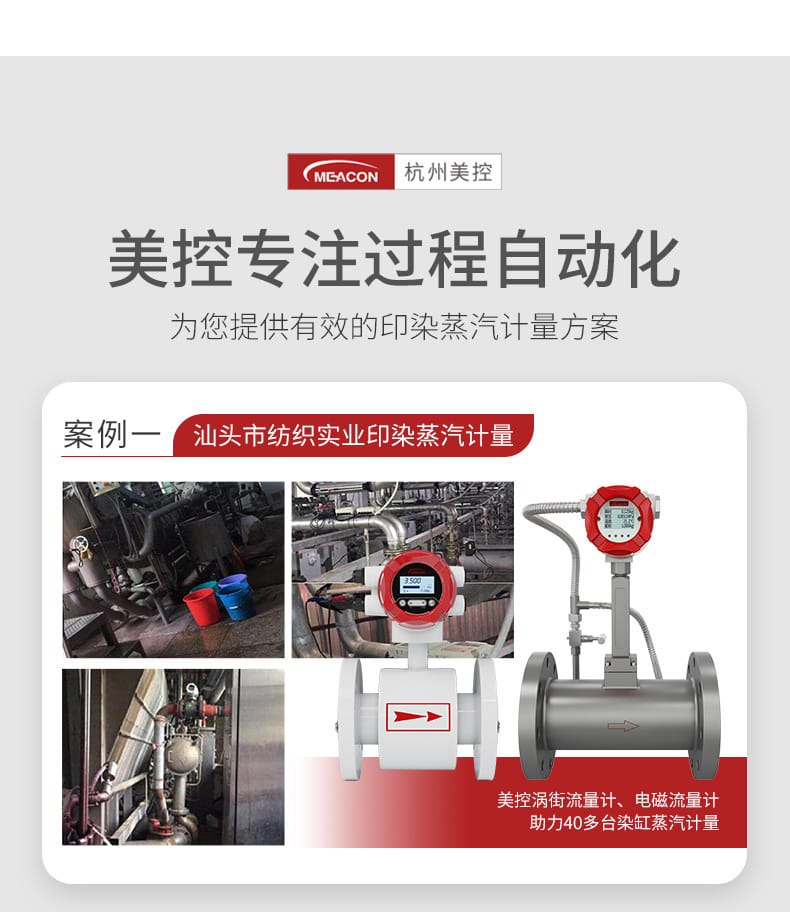

案例一	汕头市纺织实业	美控涡街流量计、电磁流量计助力40多台染缸蒸汽计量

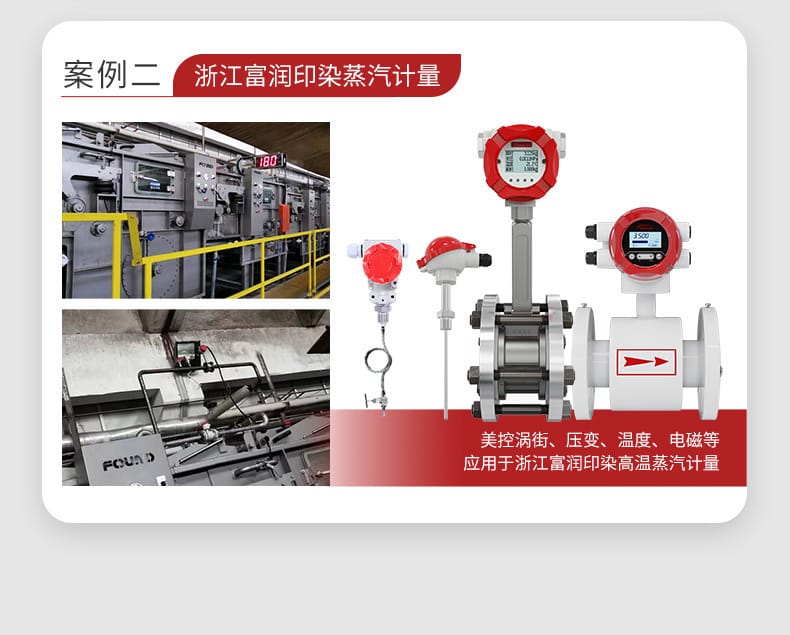

案例二	浙江富润印染	美控涡街、压力变送器、温度传感器、电磁流量计等应用于高温蒸汽计量

安装条件

管道要求

流量计前后直管段要求：前直管段≥15D，后直管段≥5D（D为管道公称直径）
管道内径应与流量计口径一致，偏差≤3%
管道内壁应清洁、无锈蚀、无焊渣

安装位置

优先选择水平安装，流体流向应与流量计箭头标识一致
避免安装在管道最高点或最低点（防止气泡或杂质积聚）
远离强电磁干扰源、振动源和热源
温压补偿型需确保温度、压力传感器安装位置符合规范

环境要求

环境温度：-20℃ ~ +60℃
相对湿度：≤85%RH
避免阳光直射和雨淋
防爆区域需选用防爆型产品

电气连接

信号电缆应采用屏蔽电缆，单端接地
电源电压稳定，波动范围≤±5%
接地电阻≤4Ω

注意事项

品牌：MEACON杭州美控
企业资质：ISO认证、SGS认证、CE认证、国家高新技术企业、全国测控和自动化标委会TC124委员单位、中国仪器仪表学会理事单位
服务网络：30+全国服务网点，45000㎡工厂占地面积，3000万仓库储备
合作伙伴：霍尼韦尔、农夫山泉、三一重工、长安汽车、中国联通、万科、中国航天、中船重工等520000+企业
