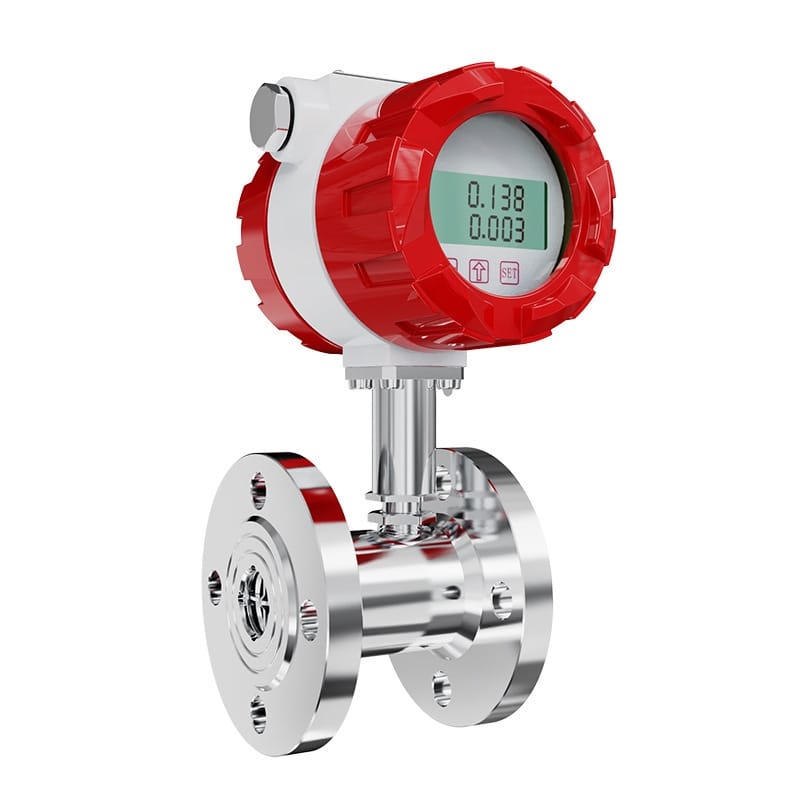

美控涡轮流量计产品手册
品牌简介

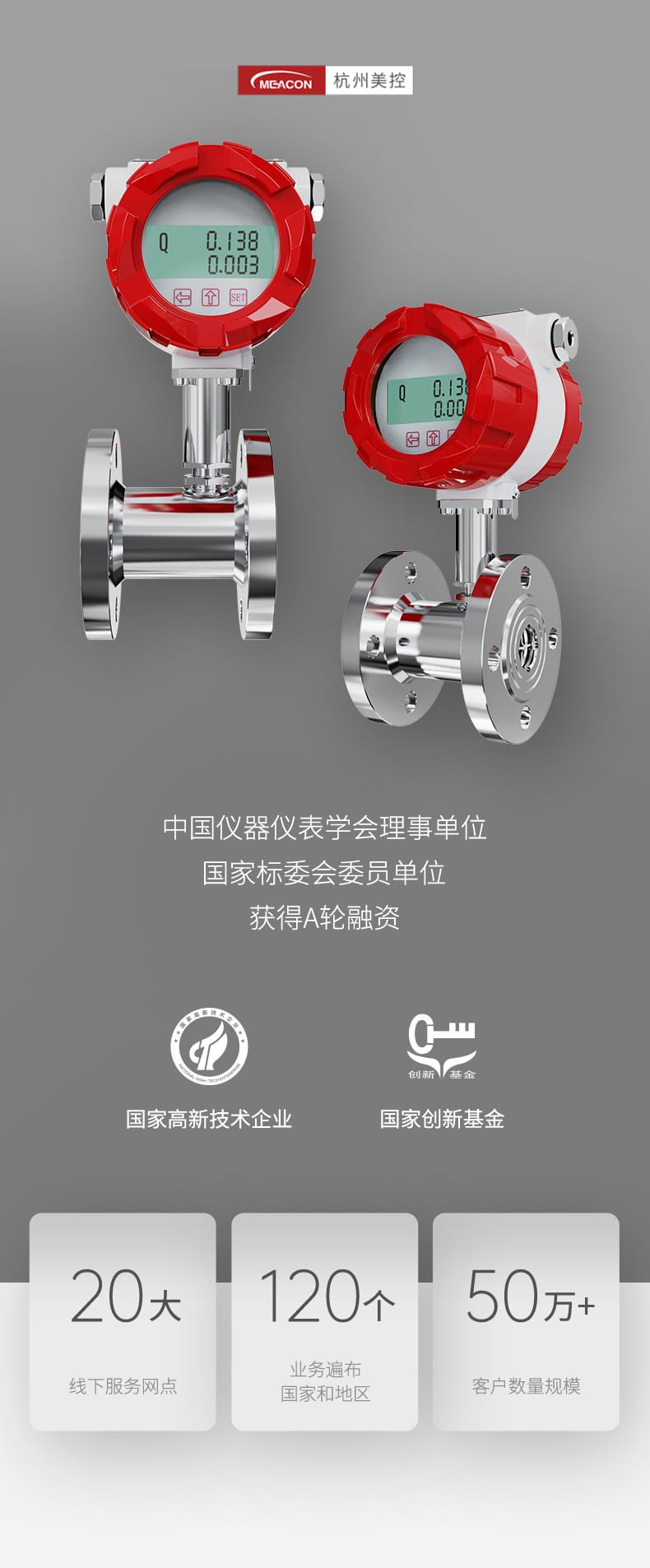

美控（MEACON） 是中国仪器仪表学会理事单位、国家标委会委员单位，国家高新技术企业，曾获得国家创新基金及A轮融资。业务遍布全球120个国家和地区，拥有20大线下服务网点，累计服务50万+客户。
核心特点
| 特点 |
说明 |
| 中西技术融合 |
与JUMO、SIEMENS、E+H等国际知名企业保持技术交流 |
| 仪表4.0新时代 |
高品质、高性价比、高颜值的"三高"设计理念 |
| 精准测量 |
适用于清水、纯水、油类、液体等多种介质 |

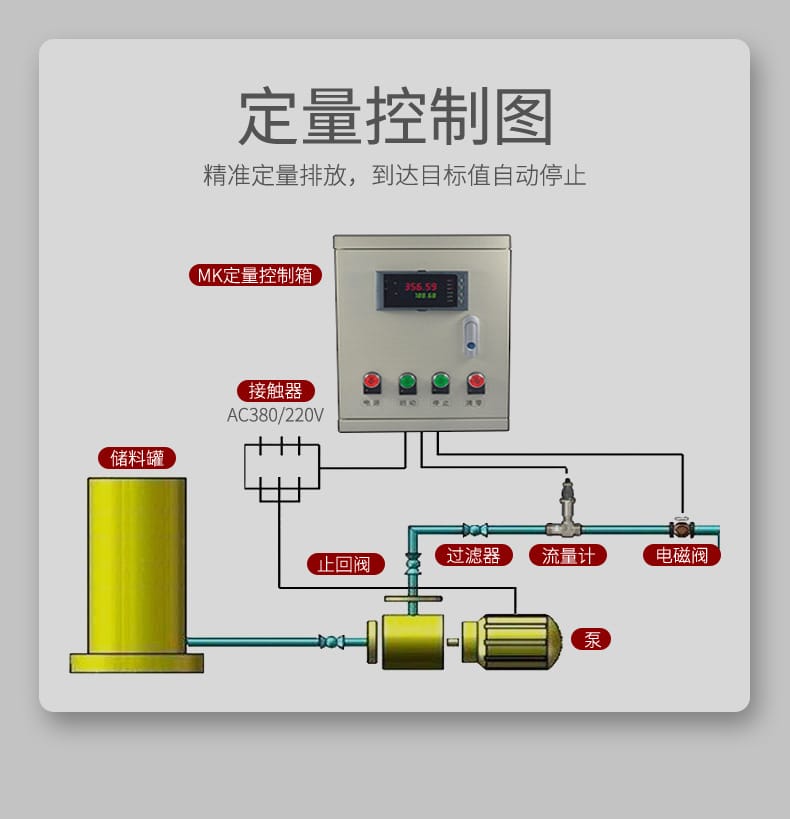

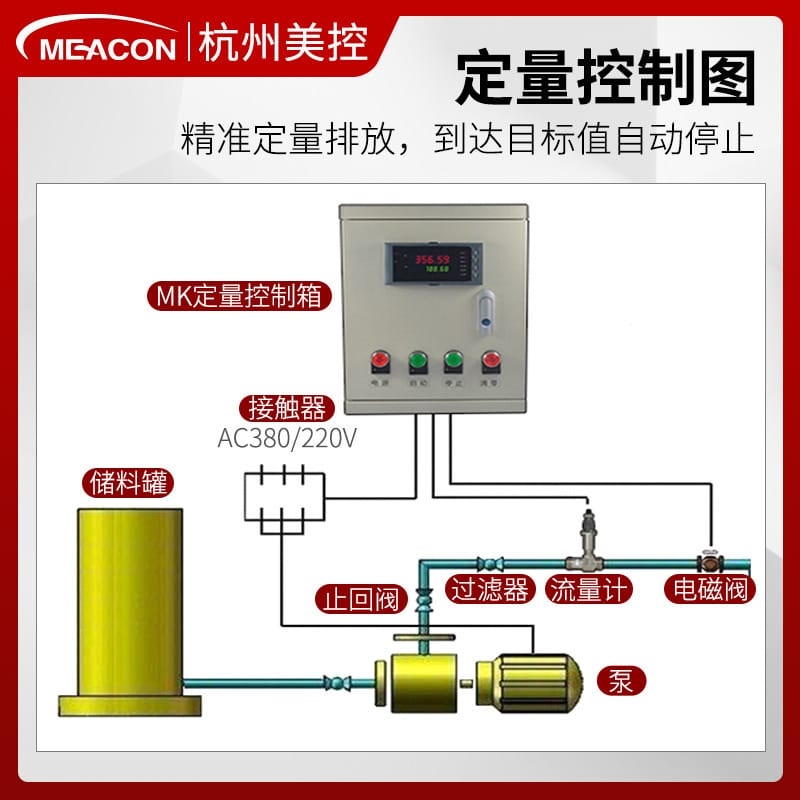

| 定量控制 |
精准定量排放，到达目标值自动停止 |

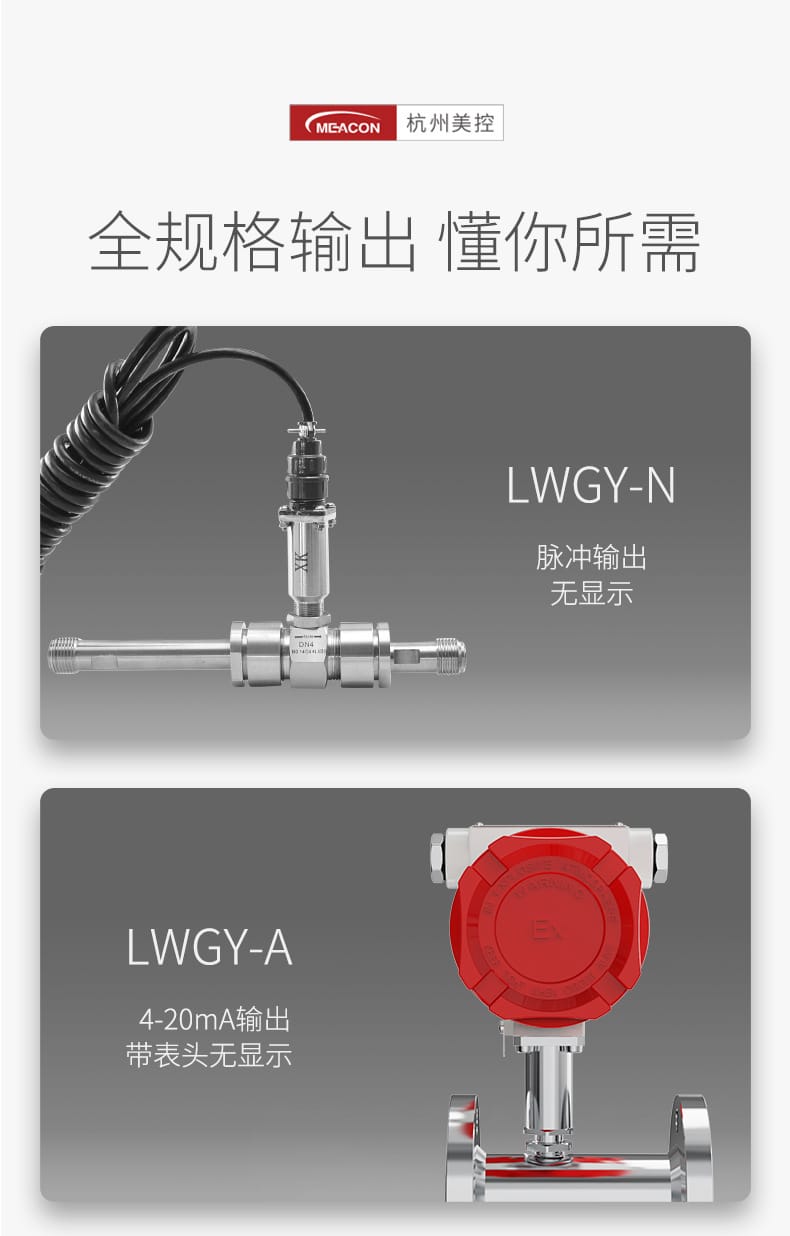

| 全规格输出 |
脉冲输出、4-20mA输出、电池供电、24V供电等多种型号可选 |

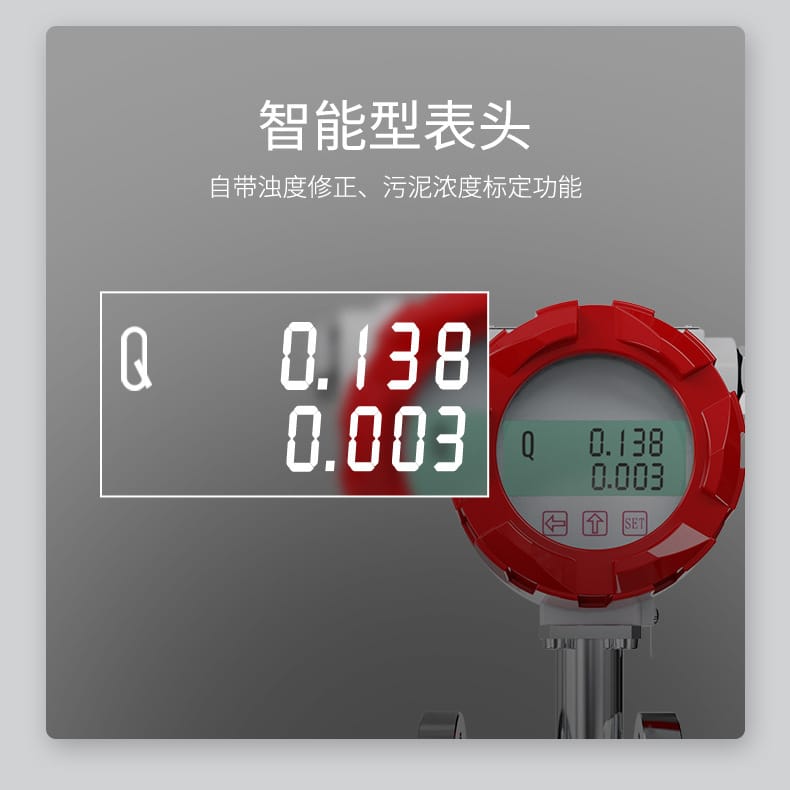

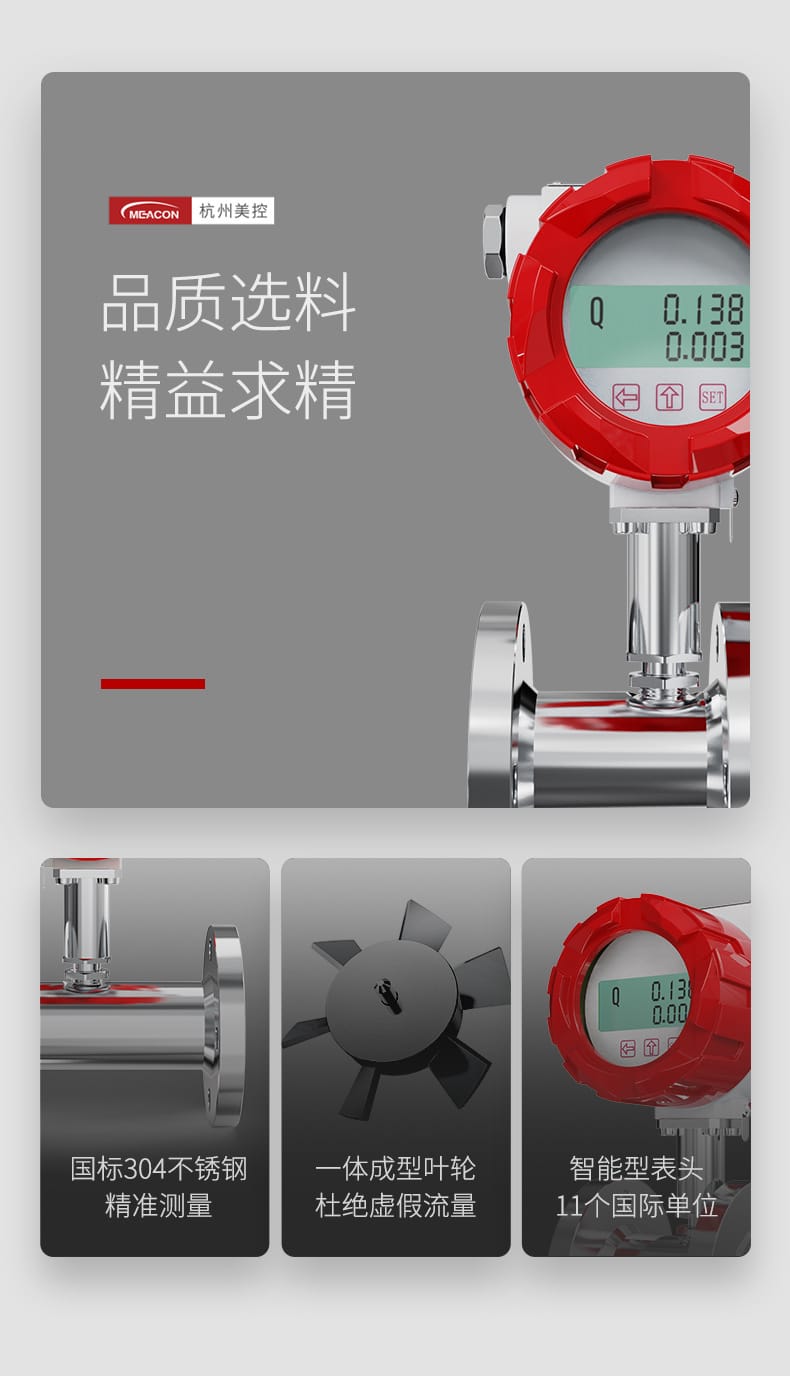

| 智能型表头 |
自带浊度修正、污泥浓度标定功能，11个国际单位 |
技术参数
| 参数项 |
规格 |
| 测量介质 |
液体（水、液化石油气、成品油、轻质原油、有机液、无机液等无纤维、颗粒杂质的液体） |
| 公称通径 |
DN4 ~ DN200mm |
| 测量精度 |
0.5级、1.0级 |
| 介质粘度 |
小于5×10⁻⁶m²/s（大于此值需实液标定） |
| 介质温度 |
-20℃ ~ +120℃（不锈钢测量管） |
| 使用环境 |
温度：-20℃ ~ +60℃；相对湿度：5% ~ 90%；大气压力：86kPa ~ 106kPa |
| 供电电源 |

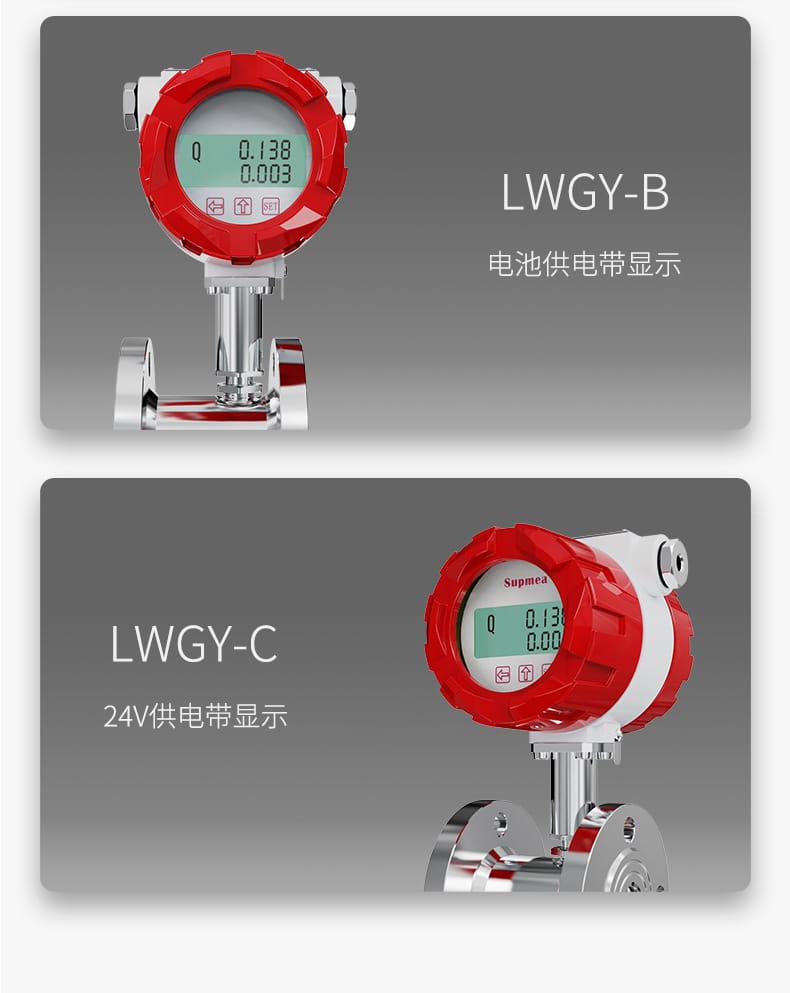

3.6V锂电池 / 24VDC / 220VAC |
| 输出信号 |
脉冲输出、4~20mA输出、Modbus通讯、Hart |
| 防护等级 |
IP65（IP67/IP68协议供货，脉冲转换器探头IP00） |

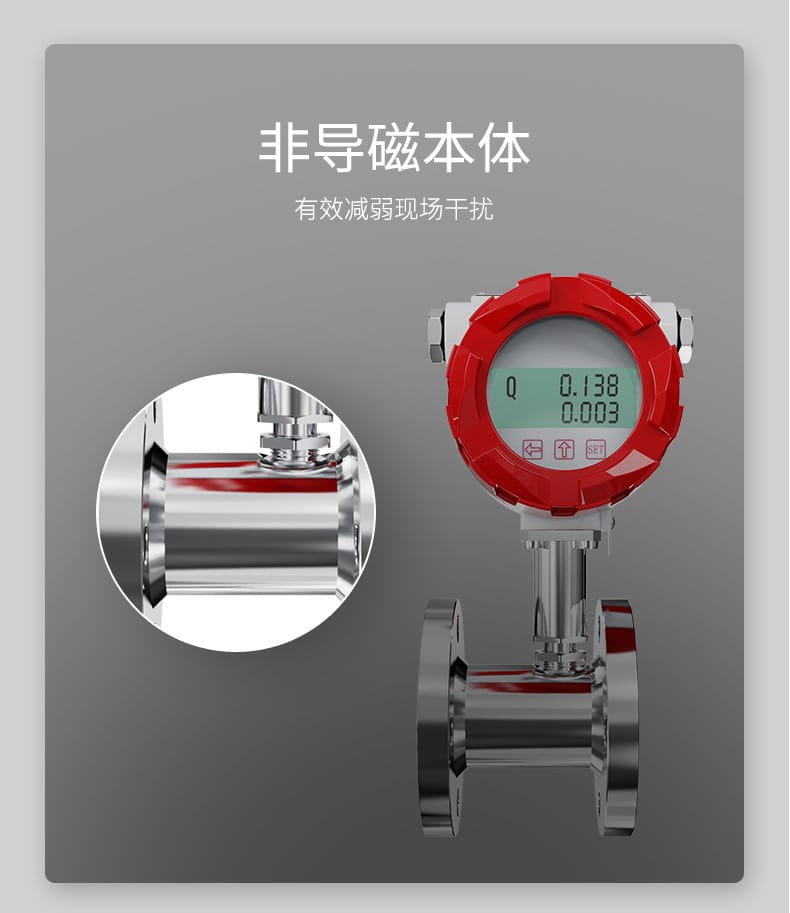

| 本体材质 |

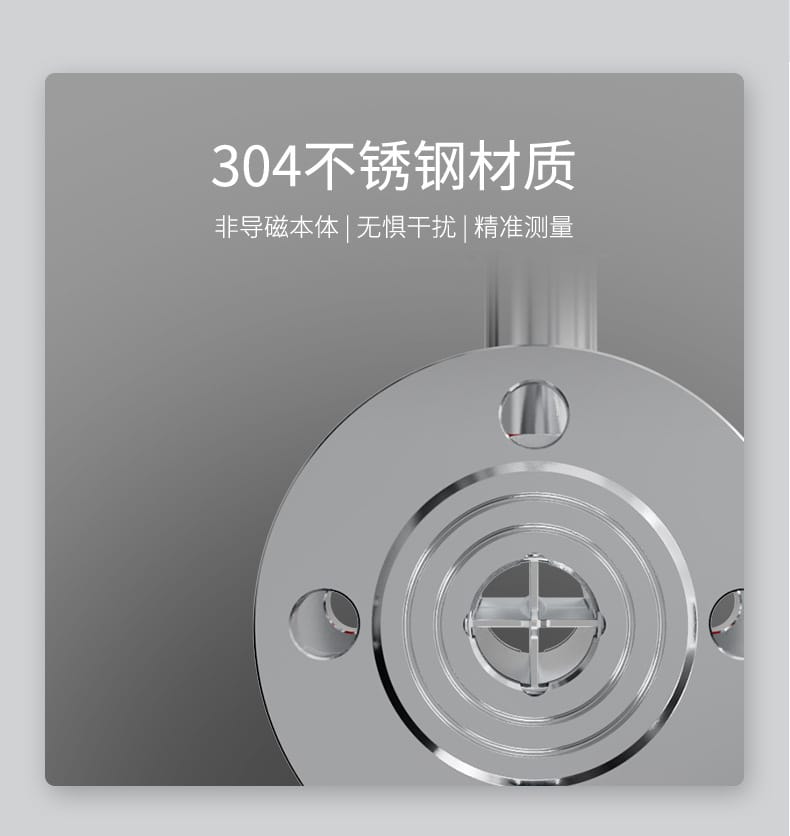

304不锈钢（常规）/ 316不锈钢 |

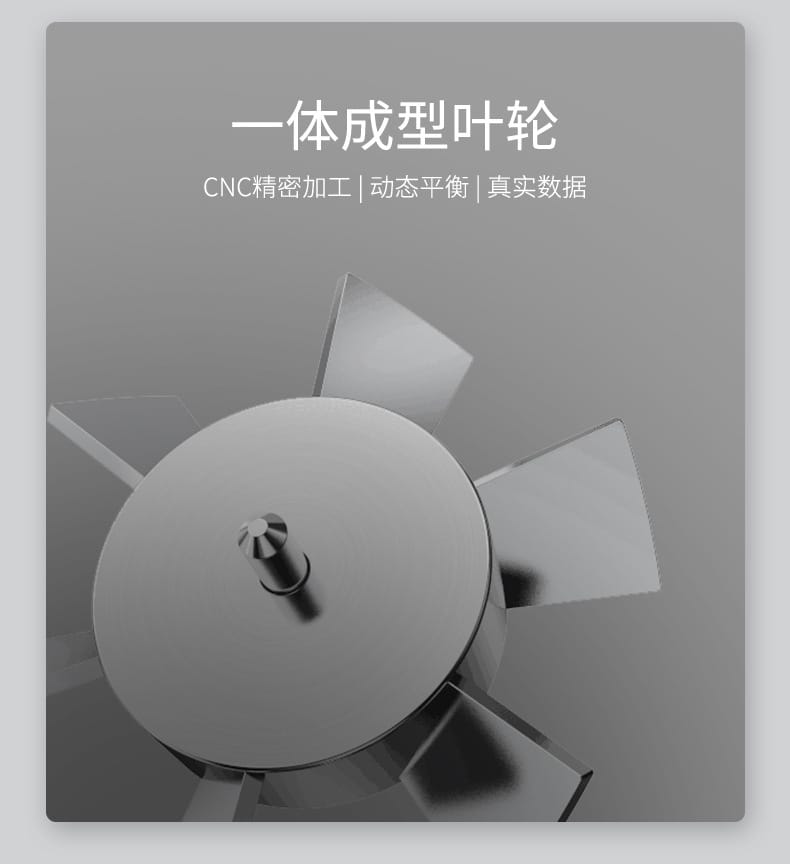

| 叶轮材质 |
2Cr13（常规）/ 双相钢 |
| 公称压力 |
1.0MPa / 1.6MPa / 2.5MPa / 6.3MPa |

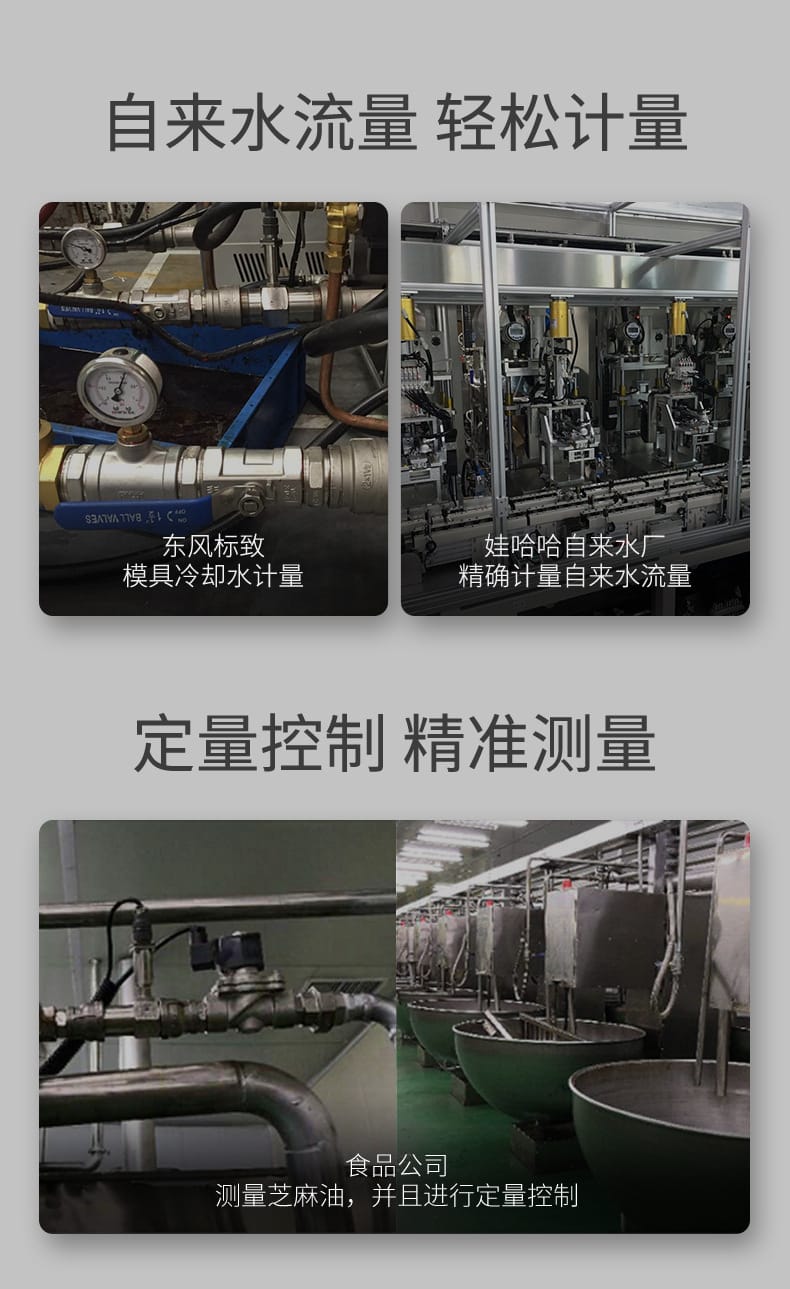

应用行业
- 食品饮料：自来水厂、饮料生产、食品公司（芝麻油定量控制）
- 石油化工：成品油、轻质原油、液化石油气计量
- 机械制造：模具冷却水计量、液压油测量
- 汽车工业：东风标致等汽车制造
- 市政供水：自来水流量计量
典型客户：中国石油、华为、娃哈哈、三一重工、清华大学、蒙牛、雪花啤酒、百事可乐、中策橡胶等。
安装条件
连接方式
| 类型 |
适用范围 |

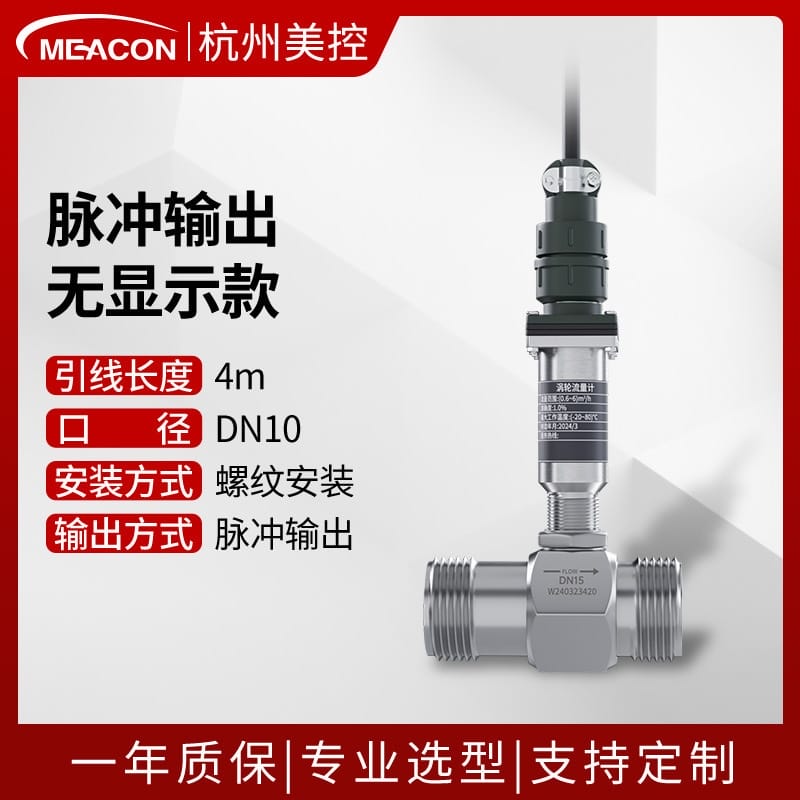

| 螺纹型 |
DN4 ~ DN10（含直管段）；DN15 ~ DN100 |

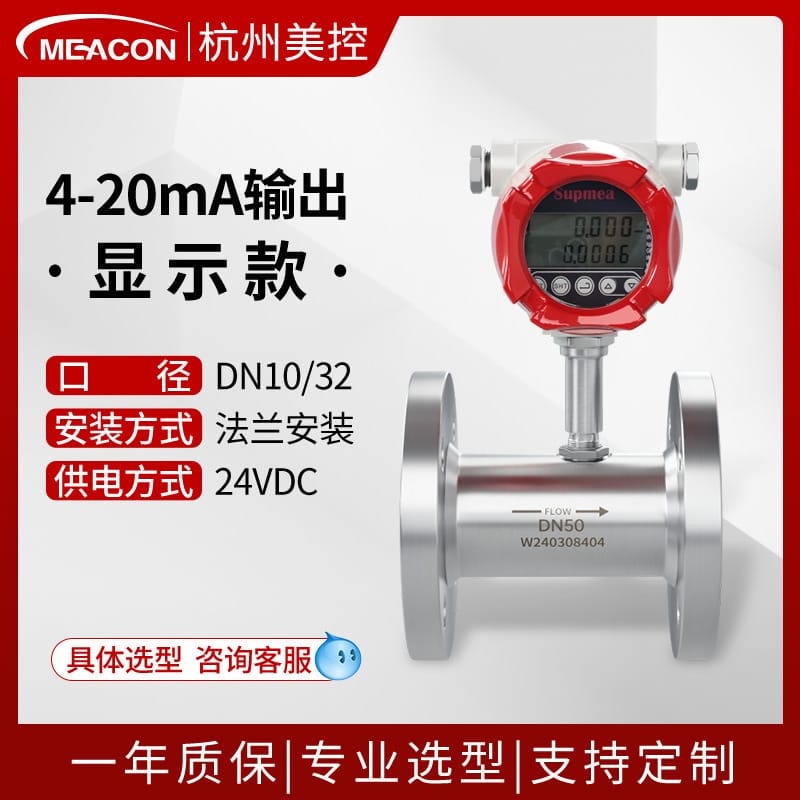

| 法兰型 |
DN15 ~ DN200 |
| 夹装型 |
可选 |
| 卡箍型 |
DN4 ~ DN100 |

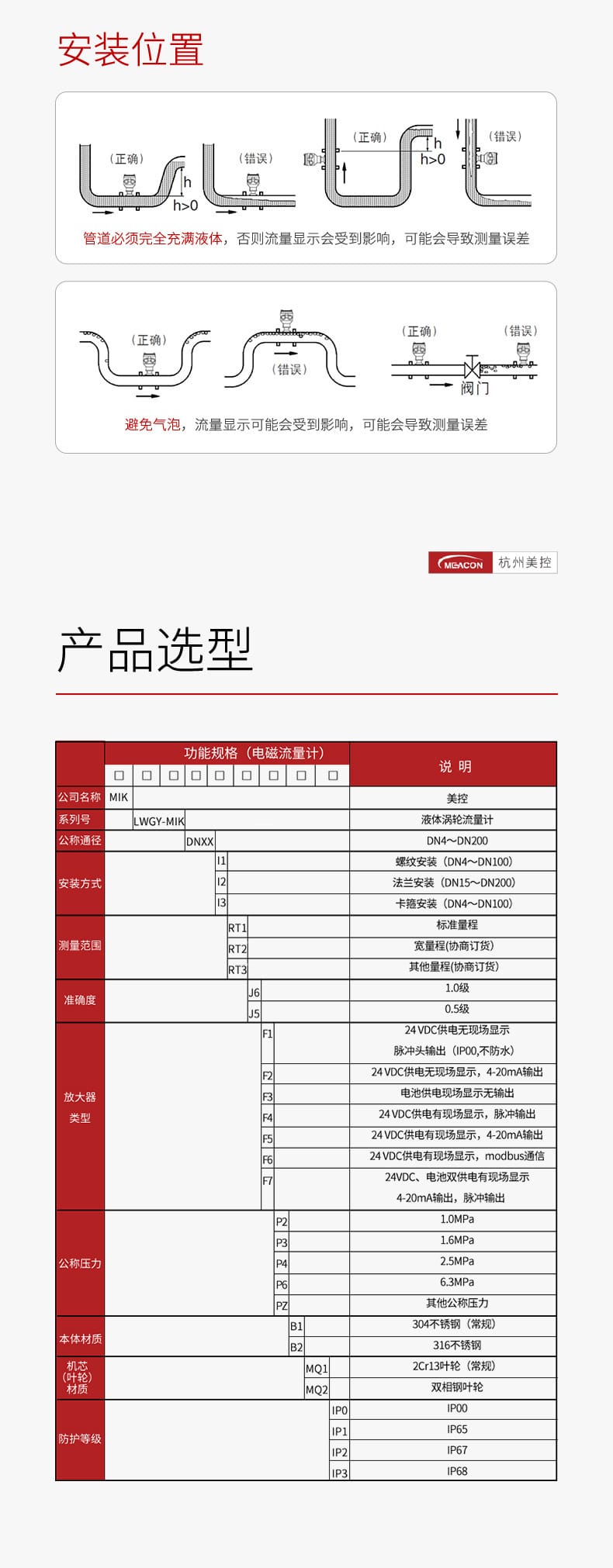

安装位置要求
- 管道充满要求：管道必须完全充满液体，否则会导致测量误差
- 气泡避免：避免气泡进入，否则会影响流量显示精度
- 流向要求：注意安装方向，确保介质流向正确
- 高度要求：安装位置应满足 h > 0 的高度条件
- 阀门位置：避免在特定位置安装阀门导致测量错误
注意事项
- 粘度限制：介质粘度大于5×10⁻⁶m²/s时，必须对流量计进行实液标定后使用
- 防护等级选择：脉冲转换器探头为IP00不防水，需根据现场环境选择合适防护等级
- 温度限制：介质温度不得超过+120℃，环境温度不得超过+60℃
- 杂质限制：不适用于含纤维、颗粒杂质的液体
- 供电匹配：根据型号选择正确的供电方式（锂电池/24VDC/220VAC）

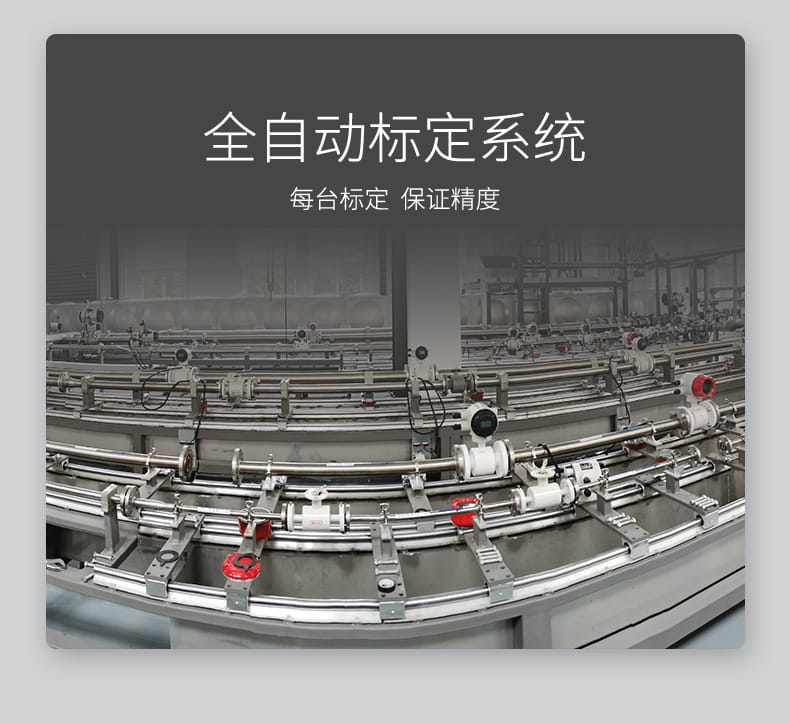

- 标定保障：每台产品经全自动标定系统标定，确保精度
产品选型指南
| 选型代码 |
说明 |
| 系列号 |
LWGY-MIK：液体涡轮流量计 |
| 公称通径 |
DN4 ~ DN200 |
| 安装方式 |
11-螺纹 / 12-法兰 / 13-卡箍 |
| 测量范围 |
RT1-标准量程 / RT2-宽量程 / RT3-其他量程 |
| 准确度 |
J6-1.0级 / J5-0.5级 |
| 放大器类型 |
F1~F7（详见技术参数表） |
| 公称压力 |
P2-1.0MPa / P3-1.6MPa / P4-2.5MPa / P6-6.3MPa |
| 本体材质 |
B1-304不锈钢 / B2-316不锈钢 |
| 叶轮材质 |
MQ1-2Cr13 / MQ2-双相钢 |
| 防护等级 |
IP0-IP00 / IP1-IP65 / IP2-IP67 / IP3-IP68 |
服务承诺
- 上门指导：专业工程师上门安装调试
- 30天远程指导：远程技术支持
- 无理由退换：品质保障，售后无忧
资质认证
- ISO9001质量管理体系认证（德国莱茵TÜV深度认证）
- 国家高新技术企业
- 国家创新基金支持
- 几十项专利证书及软件著作权
