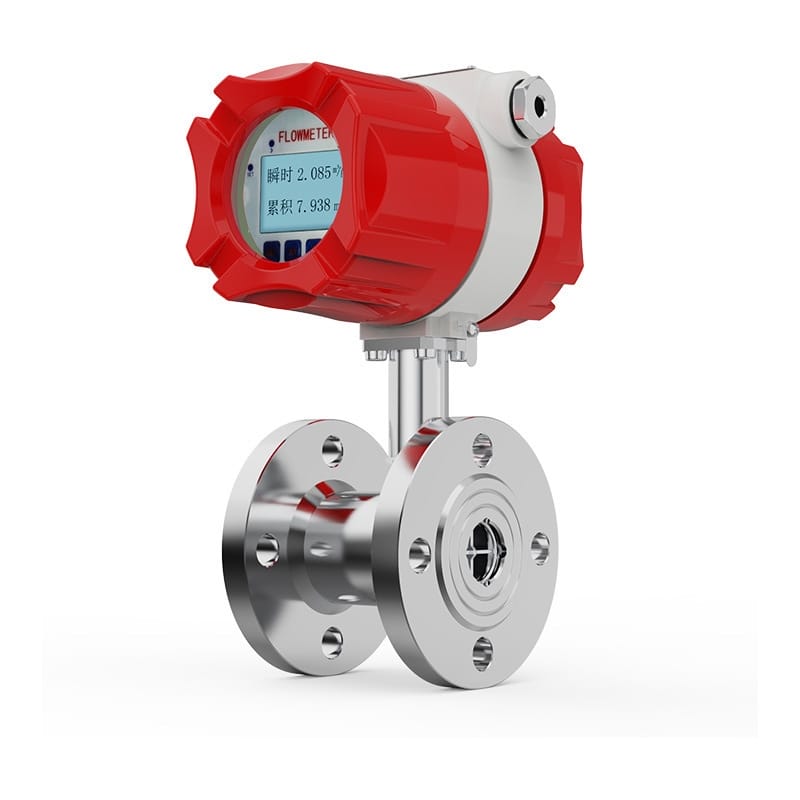

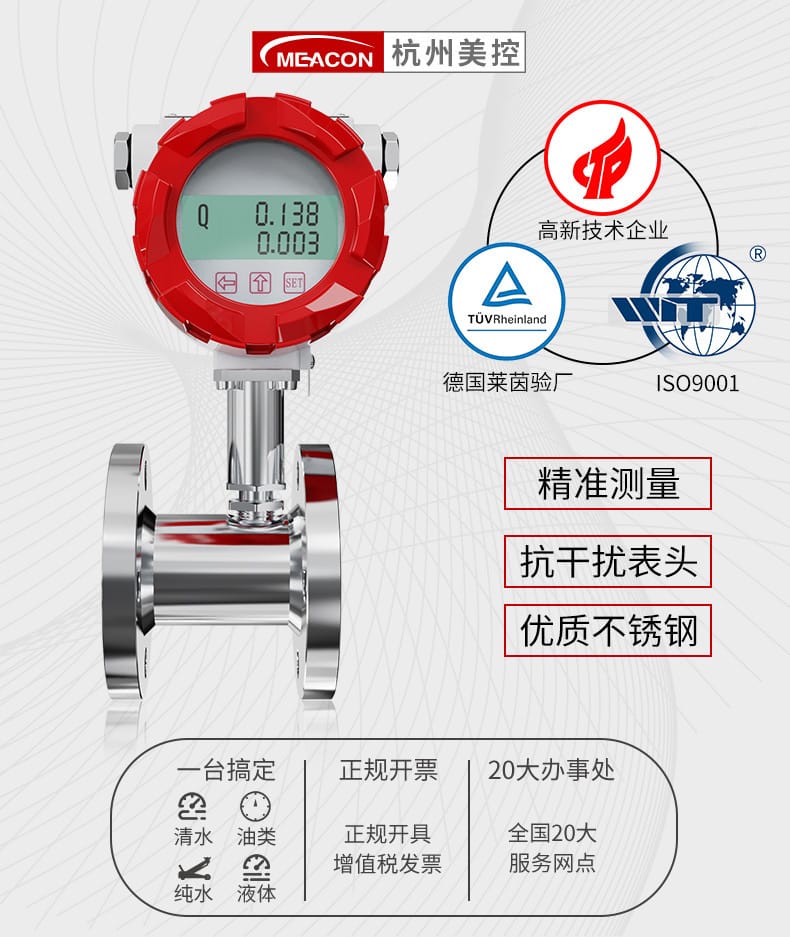

美控智能涡轮流量计
产品概述

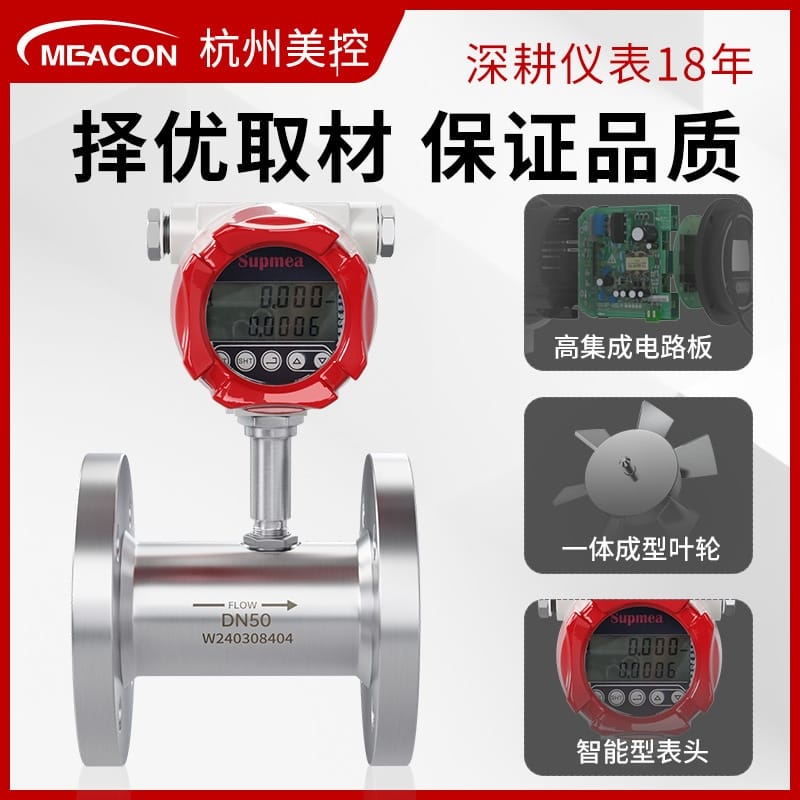

美控智能涡轮流量计是一款高精度数显脉冲流量计，专为水、油、液体定量控制设计。采用一体成型涡轮（非焊接）结构，避免产生虚假回波，配备智能表头，支持立方、吨等单位切换，精准稳定，抗干扰能力强。
核心特点
- 高精度测量：精度等级可达±0.2%R（特殊定制）

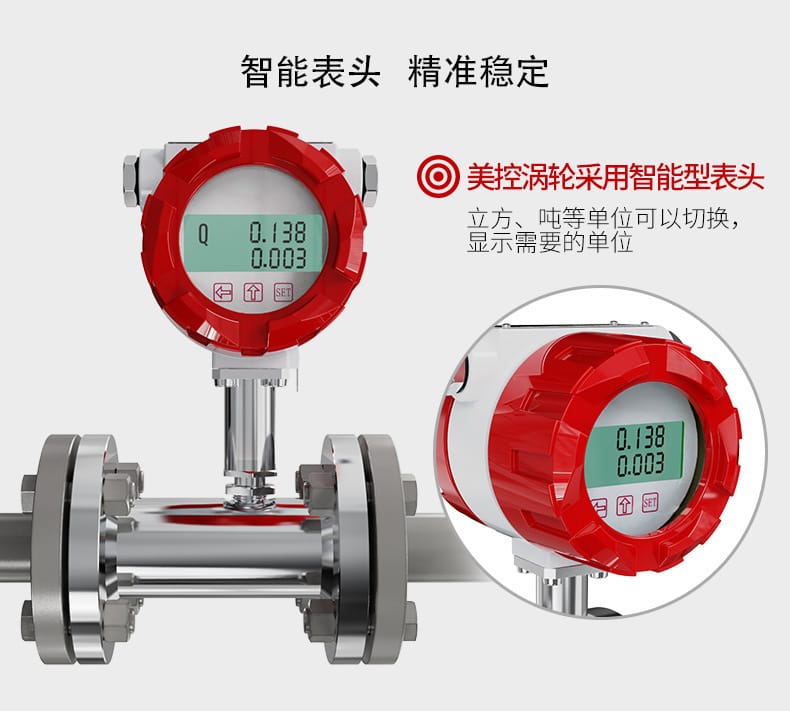

- 智能表头显示：0.138/0.003等多参数显示，单位可自由切换

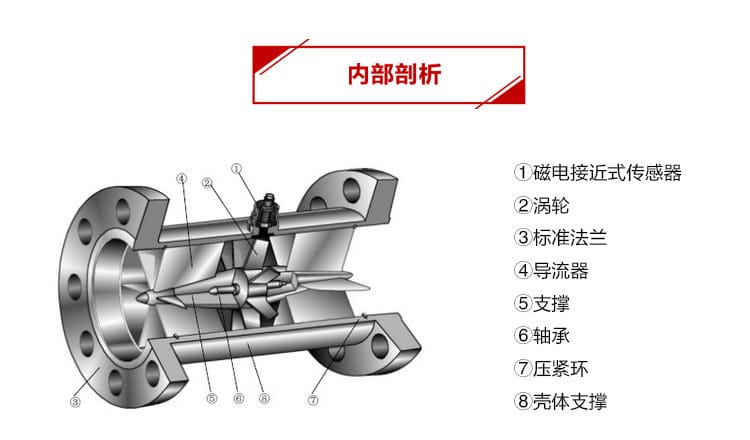

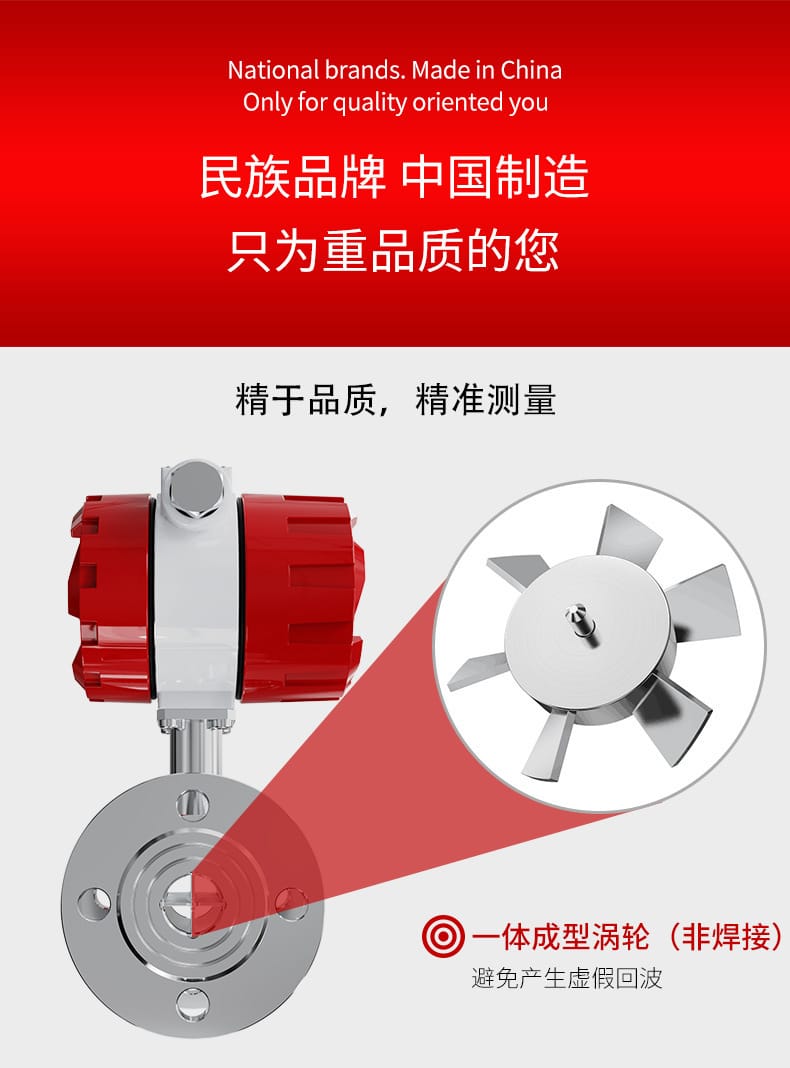

- 一体成型涡轮：非焊接结构，避免虚假回波
- 多种输出方式：脉冲、4-20mA、RS485通讯可选
- 优质不锈钢材质：304/316L不锈钢，耐腐蚀性强
- 抗干扰设计：表头优质，信号传输稳定
- 定量控制功能：配合MK定量控制箱，可实现自动启停控制

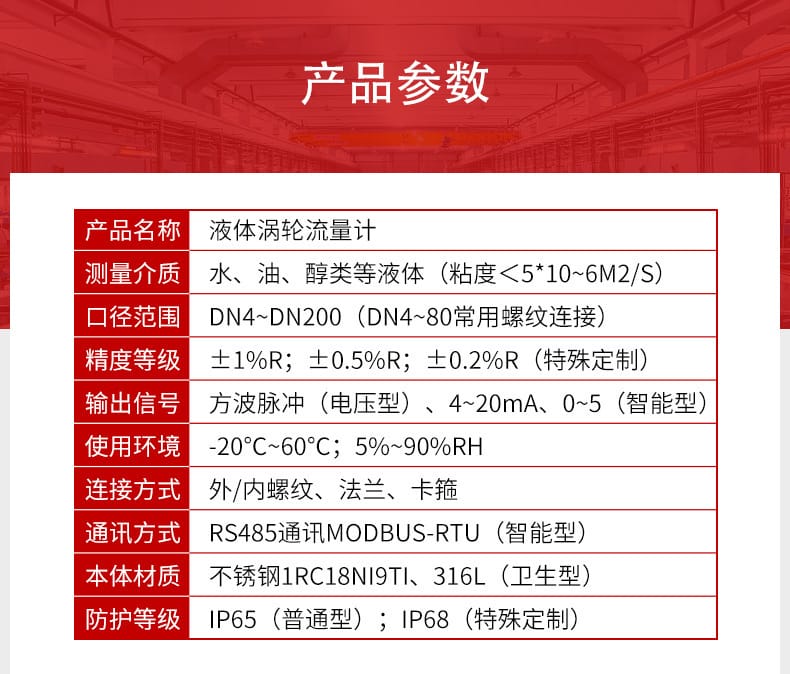

技术参数
| 参数项 |
规格说明 |
| 测量介质 |
水、油、醇类等液体（粘度<5×10⁻⁶m²/s） |
| 口径范围 |
DN4~DN200（DN4~80常用螺纹连接） |
| 精度等级 |
±1%R；±0.5%R；±0.2%R（特殊定制） |
| 输出信号 |
方波脉冲（电压型）、4~20mA、0~5V（智能型） |
| 供电方式 |
24VDC / 锂电池供电 |
| 使用环境 |
-20℃~60℃；5%~90%RH |
| 连接方式 |
外/内螺纹、法兰、卡箍 |
| 通讯方式 |
RS485通讯MODBUS-RTU（智能型） |
| 本体材质 |
不锈钢1Cr18Ni9Ti、316L（卫生型） |
| 防护等级 |
IP65（普通型）；IP68（特殊定制） |

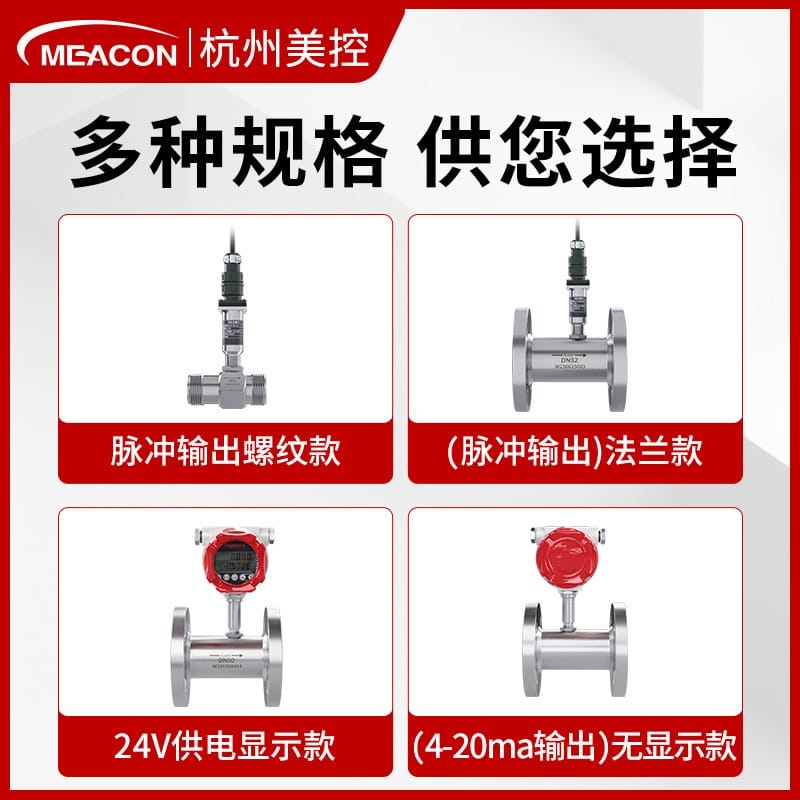

输出类型对比
| 型号 |
供电方式 |
输出信号 |
应用场景 |

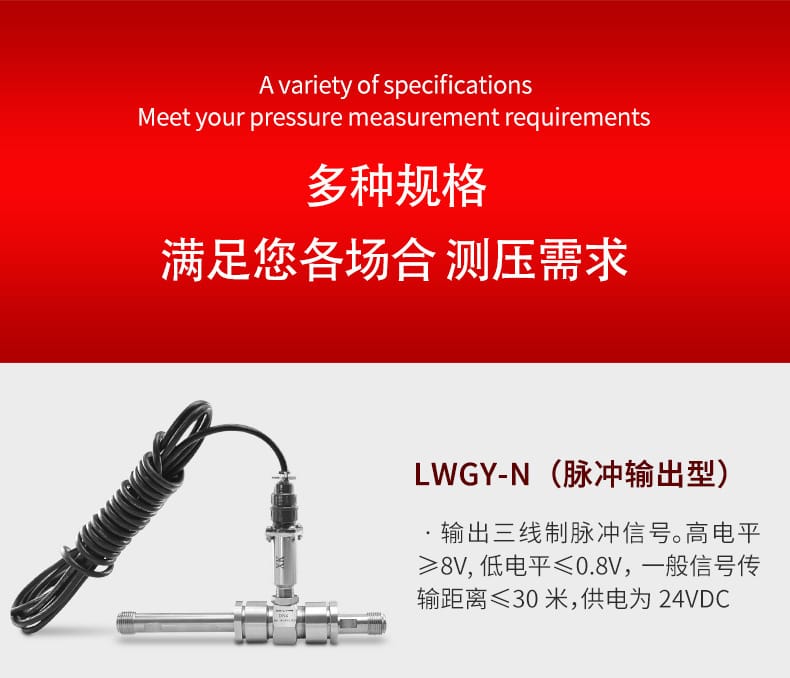

| LWGY-N（脉冲输出型） |
24VDC |
三线制脉冲，高电平≥8V，低电平≤0.8V |
信号传输距离≤30米 |

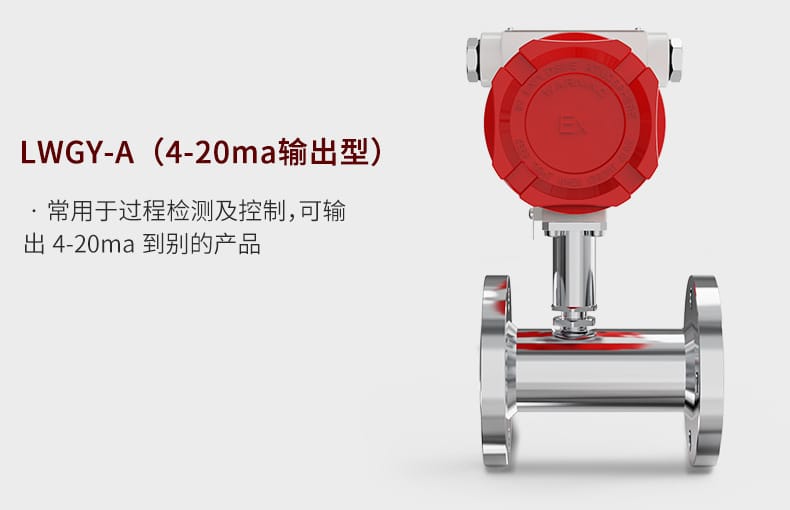

| LWGY-A（4-20mA输出型） |
24VDC |
4-20mA模拟信号 |
过程检测及控制 |

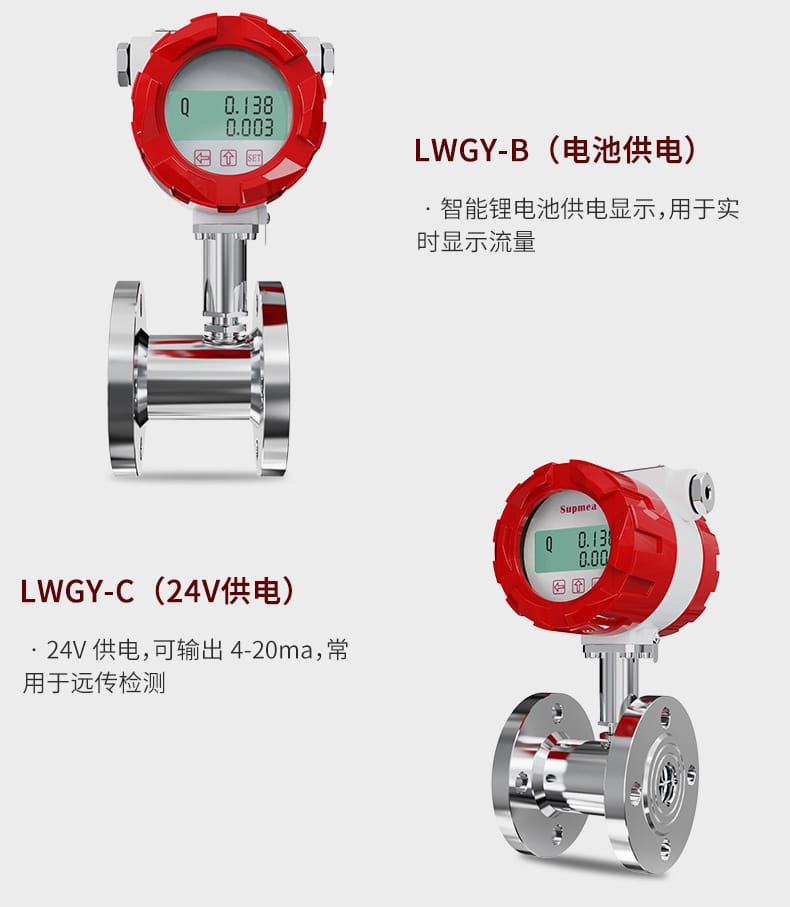

| LWGY-C（24V供电型） |
24VDC |
4-20mA |
远传检测 |
| LWGY-B（电池供电型） |
智能锂电池 |
本地显示 |
实时流量显示 |
应用行业

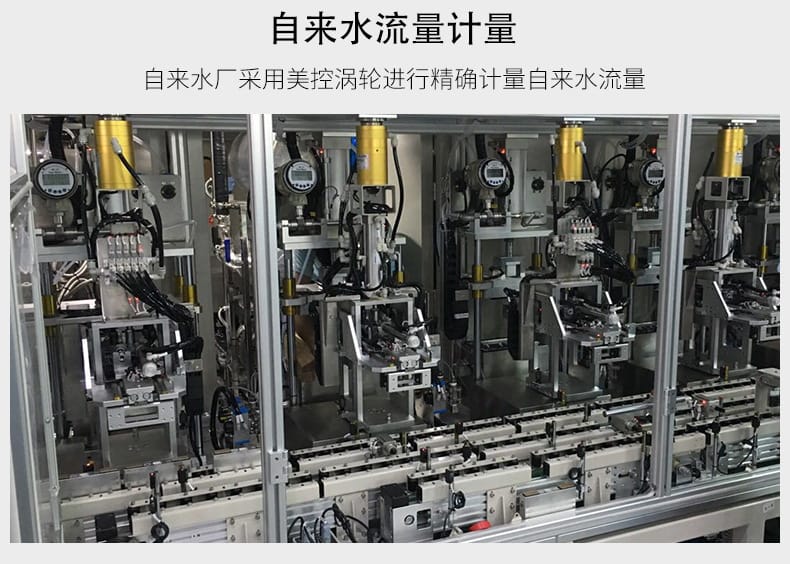

- 自来水行业：自来水厂流量计量、市政供水管网监测

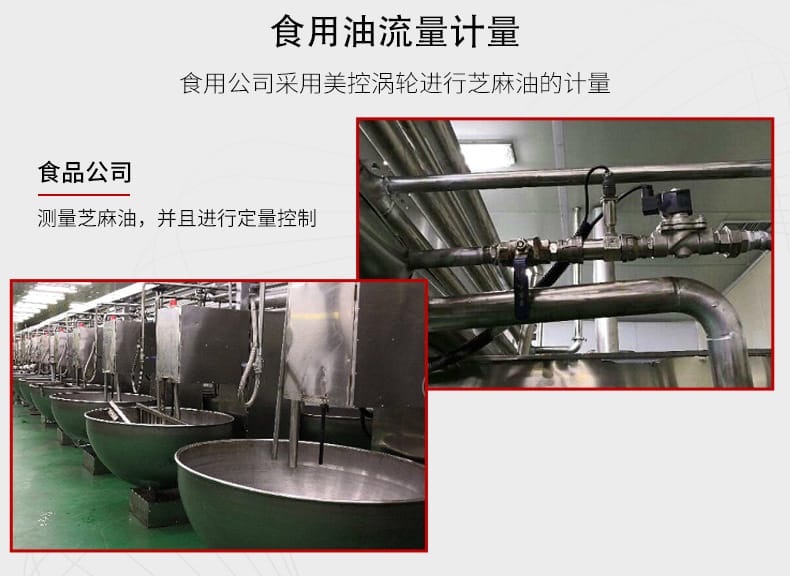

- 食品饮料：食用油（芝麻油等）计量、液体配料定量控制

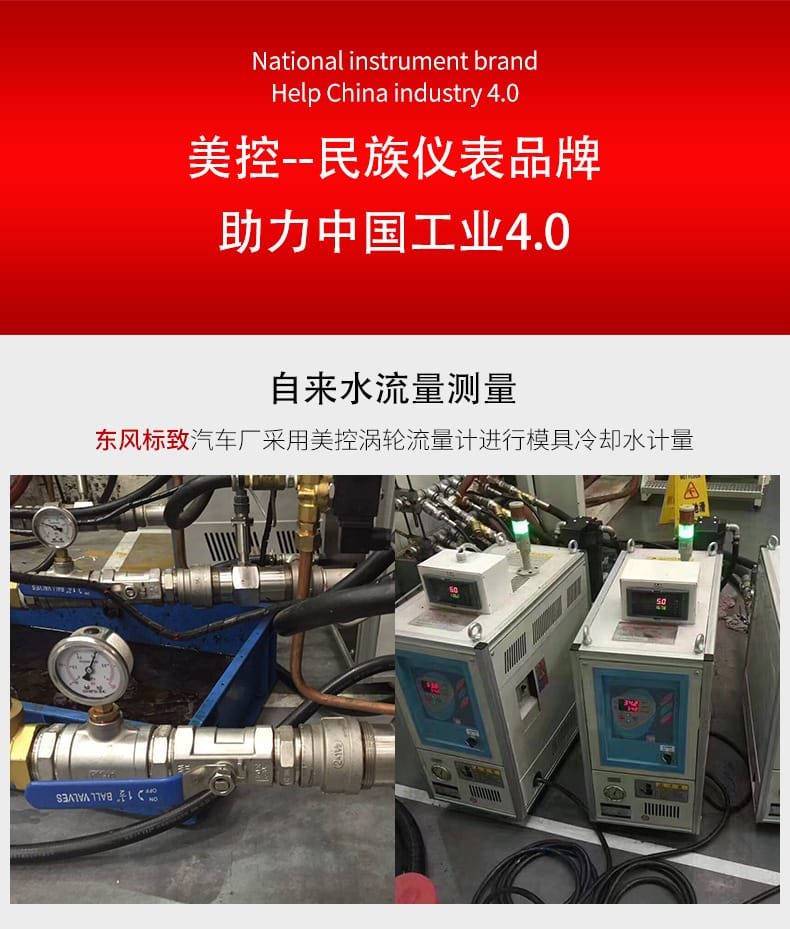

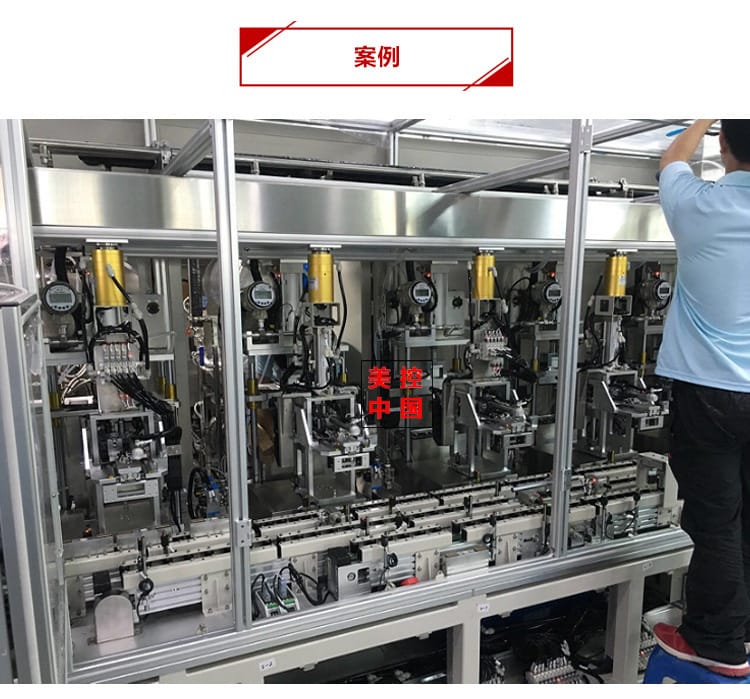

- 汽车工业：模具冷却水计量（东风标致汽车厂案例）
- 化工行业：醇类等化工液体流量测量
- 环保水处理：纯水、污水处理流量监测
- 机械制造：工业过程流体控制
安装条件
管道要求
| 项目 |
具体要求 |

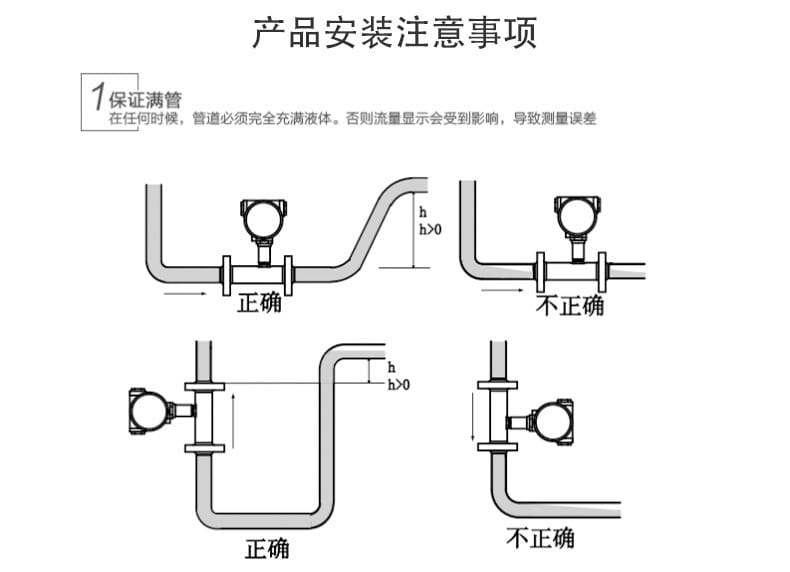

| 满管要求 |
管道必须完全充满液体，严禁非满管运行 |

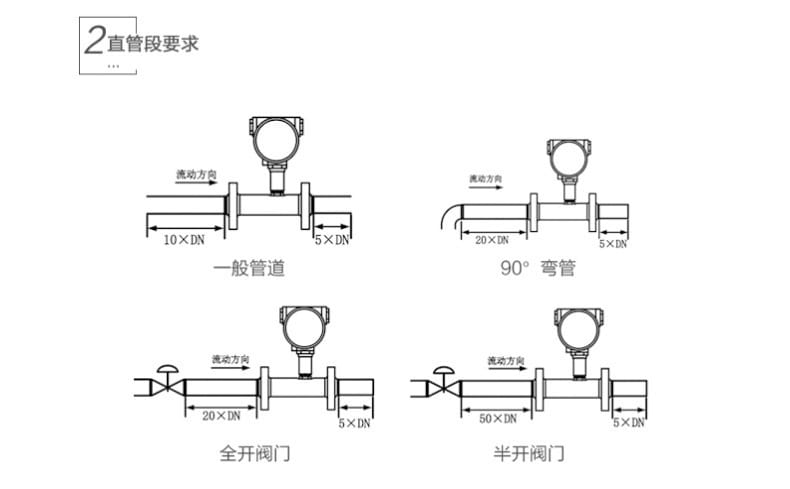

| 直管段要求 |
上游≥10DN，下游≥5DN（一般管道）；上游≥20DN（90°弯管）；上游≥50DN（半开阀门） |
| 流向要求 |
按壳体箭头指示方向安装，不得反向 |

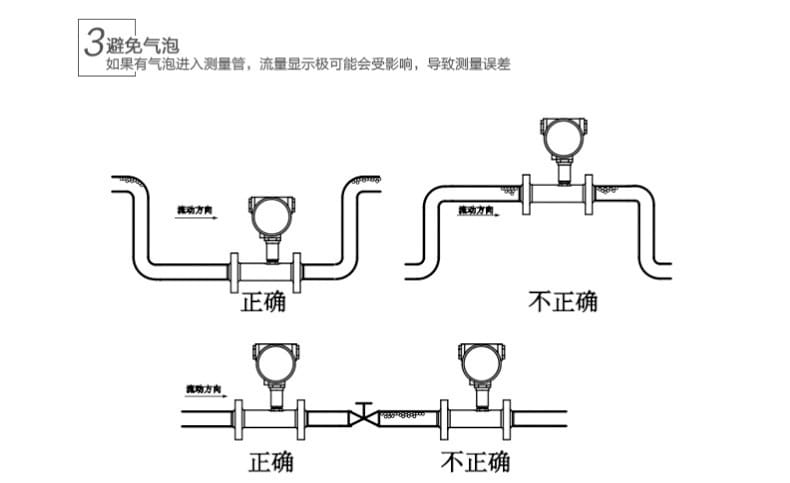

| 气泡控制 |
避免气泡进入测量管，必要时加装排气装置 |

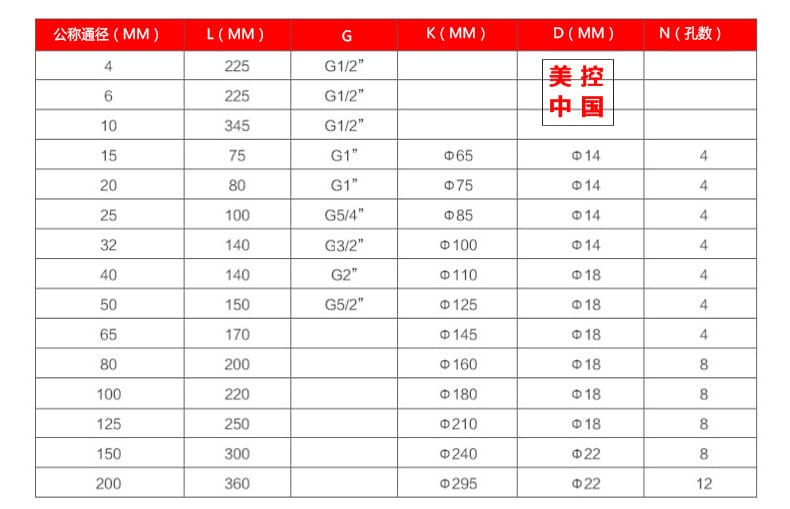

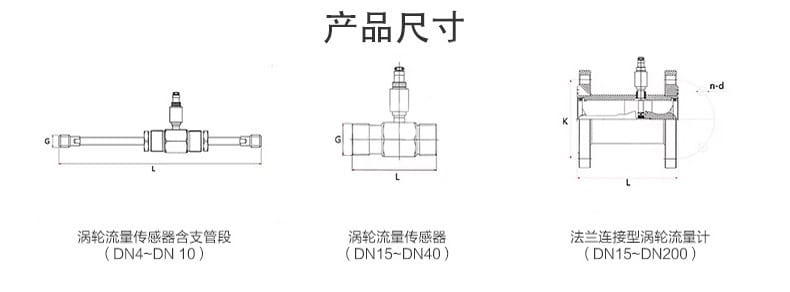

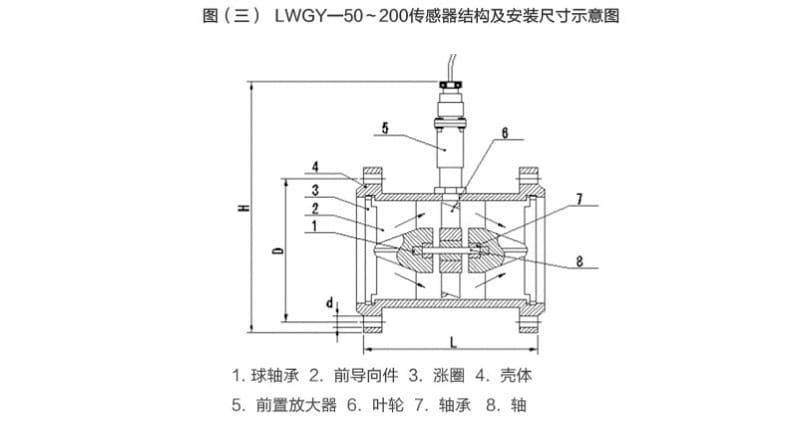

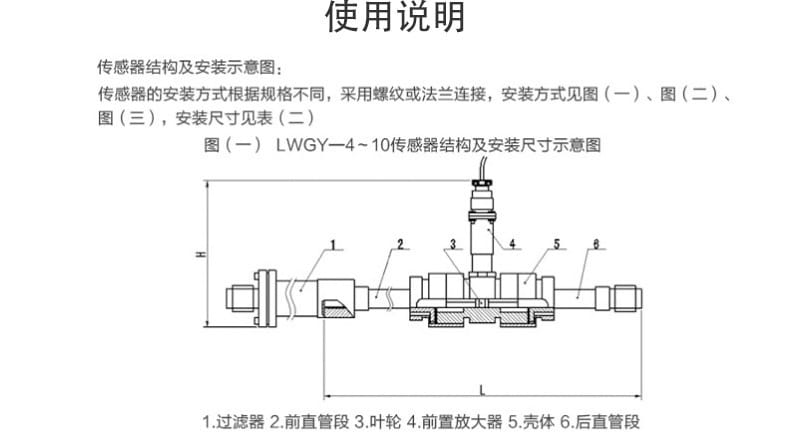

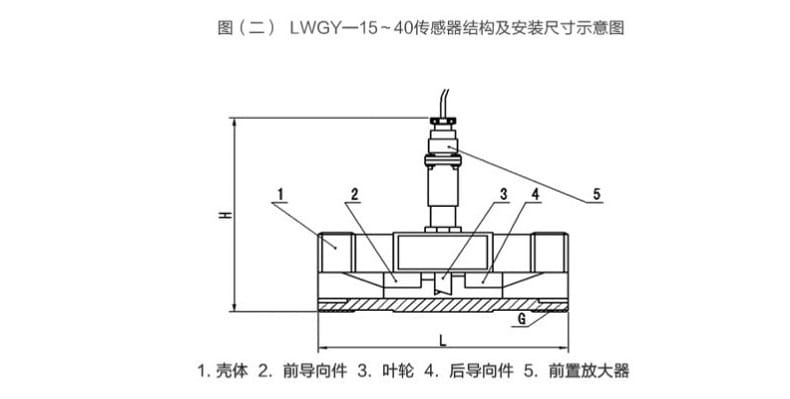

安装尺寸参考（单位：mm）
| 公称通径 |
L长度 |
螺纹G |
法兰K |
法兰D |
孔数N |
| DN4 |
225 |
G1/2" |
- |
- |
- |
| DN10 |
345 |
G1/2" |
- |
- |
- |
| DN15 |
75 |
G1" |
Φ65 |
Φ14 |
4 |
| DN25 |
100 |
G5/4" |
Φ85 |
Φ14 |
4 |
| DN40 |
140 |
G2" |
Φ110 |
Φ18 |
4 |
| DN50 |
150 |
G5/2" |
Φ125 |
Φ18 |
4 |
| DN80 |
200 |
- |
Φ160 |
Φ18 |
8 |
| DN100 |
220 |
- |
Φ180 |
Φ18 |
8 |
| DN150 |
300 |
- |
Φ240 |
Φ22 |
8 |
| DN200 |
360 |
- |
Φ295 |
Φ22 |
12 |

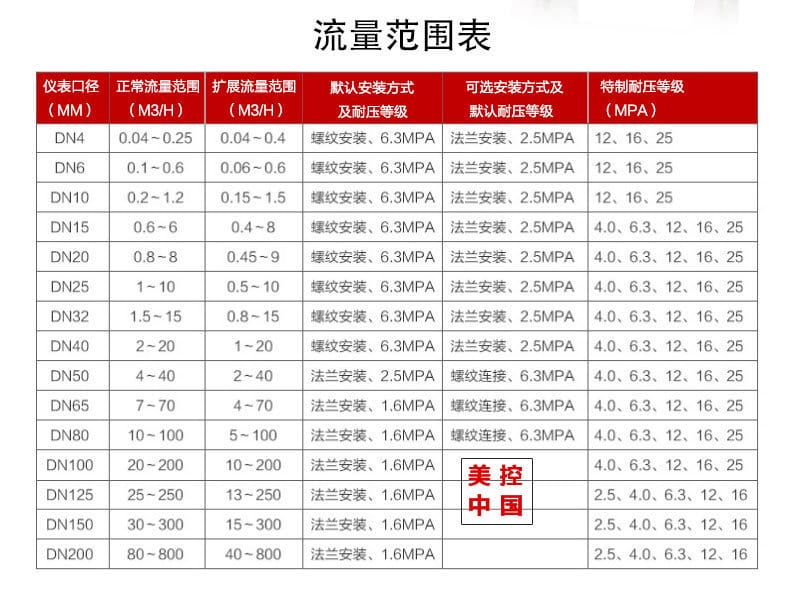

耐压等级
| 口径 |
默认安装方式及耐压 |
可选安装方式及耐压 |
特制耐压等级 |
| DN4~DN40 |
螺纹安装、6.3MPa |
法兰安装、2.5MPa |
12、16、25MPa |
| DN50~DN200 |
法兰安装、1.6~2.5MPa |
螺纹连接、6.3MPa |
2.5、4.0、6.3、12、16、25MPa |
注意事项
使用注意事项
- 严禁空转：未通流体前不得启动仪表，防止涡轮损坏
- 介质限制：粘度必须<5×10⁻⁶m²/s，高粘度介质需特殊选型
- 温度限制：工作温度-20℃~60℃，超温需定制
- 防护维护：IP65等级避免长期浸水，IP68等级可水下使用
- 定期校准：建议每年进行一次精度校准，确保测量准确
- 过滤器配置：建议在进口端安装过滤器，保护涡轮叶片

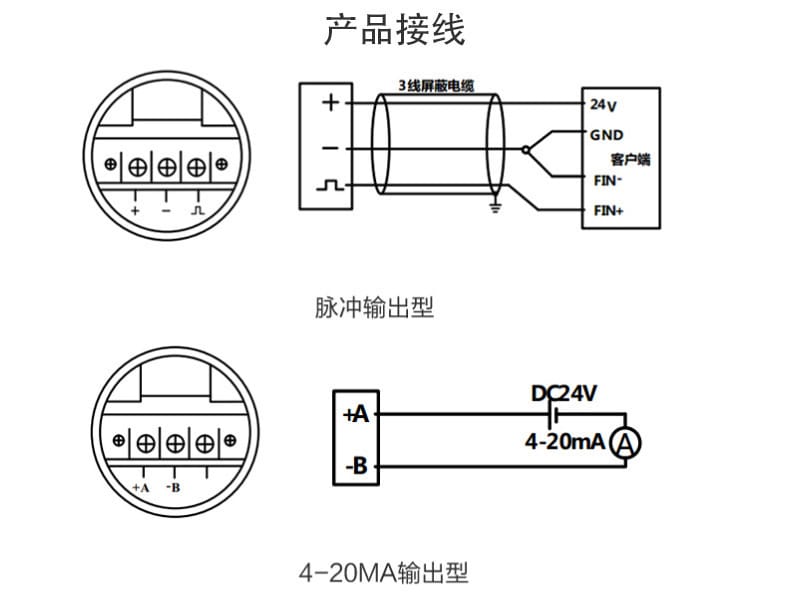

接线注意事项

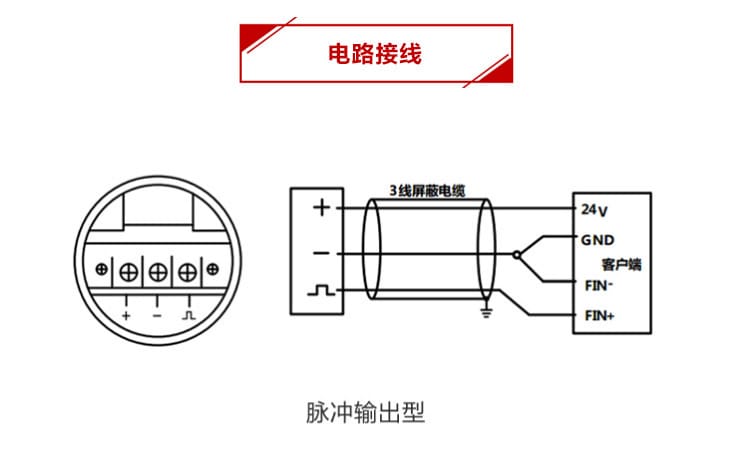

- 脉冲输出型：使用3线屏蔽电缆，24V供电，注意FIN+、FIN-极性

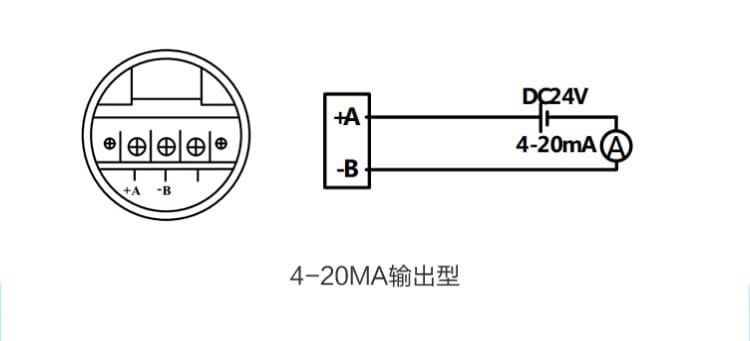

- 4-20mA输出型：DC24V供电，A+、A-对应电流输出正负端
- 屏蔽接地：屏蔽层单端接地，防止电磁干扰
- 传输距离：脉冲信号≤30米，4-20mA信号可适当延长
维护保养
- 定期检查涡轮转动灵活性，清除附着杂质
- 长期停用时应排空管道，防止锈蚀
- 电池供电型注意电量提示，及时更换锂电池
- 避免强烈振动和冲击，保护磁电传感器

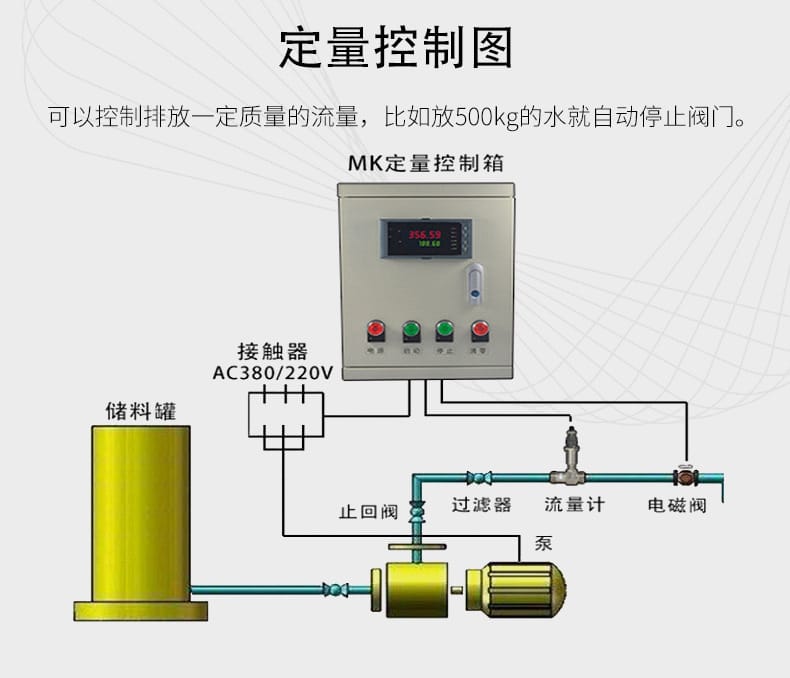

定量控制系统配置
| 组件 |
功能说明 |
| MK定量控制箱 |
核心控制单元，设定目标流量 |
| 储料罐 |
物料存储容器 |
| 泵 |
动力输送单元 |
| 过滤器 |
去除杂质，保护流量计 |
| 涡轮流量计 |
流量检测传感器 |
| 电磁阀 |
自动启闭控制 |
| 止回阀 |
防止介质倒流 |
| 接触器/继电器 |
电气执行控制 |
控制逻辑：设定目标值（如500kg）→启动泵→流量计累计计量→达到设定值→自动关闭电磁阀→完成定量控制
品牌与服务
- 品牌：MEACON美控（杭州美控自动化技术有限公司）
- 资质认证：高新技术企业、ISO9001质量管理体系、TÜV德国莱茵认证
- 服务网络：全国20大办事处，提供专业安装指导与调试服务
- 售后保障：正规开票，增值税专用发票，专业技术工程师支持
