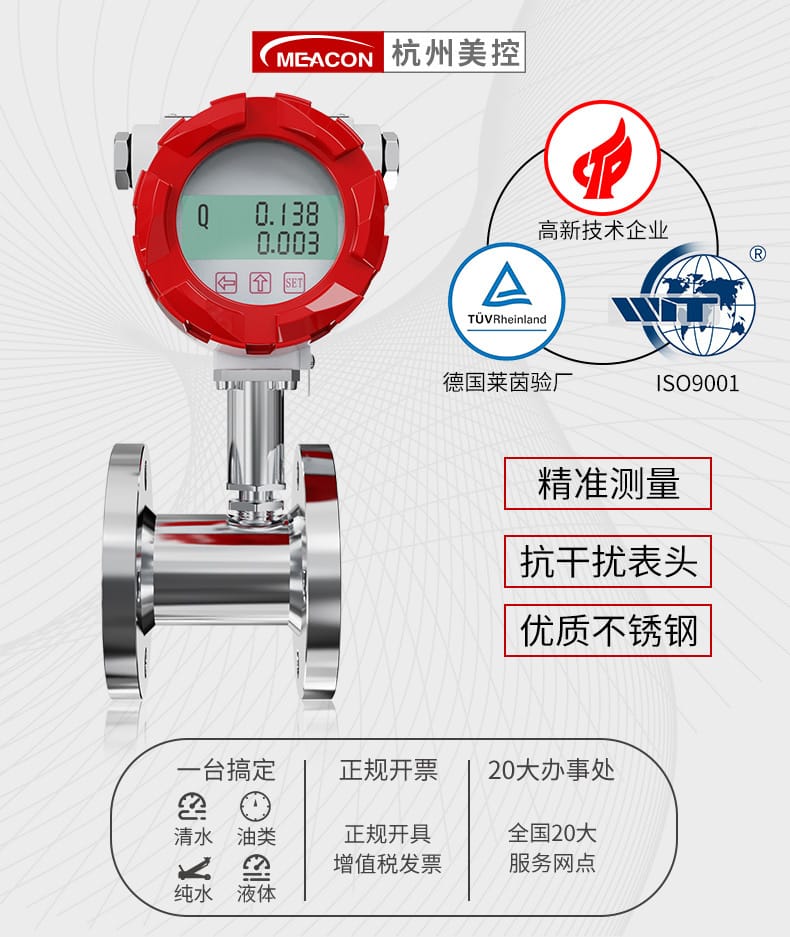

杭州美控LWGY智能涡轮流量计
核心特点

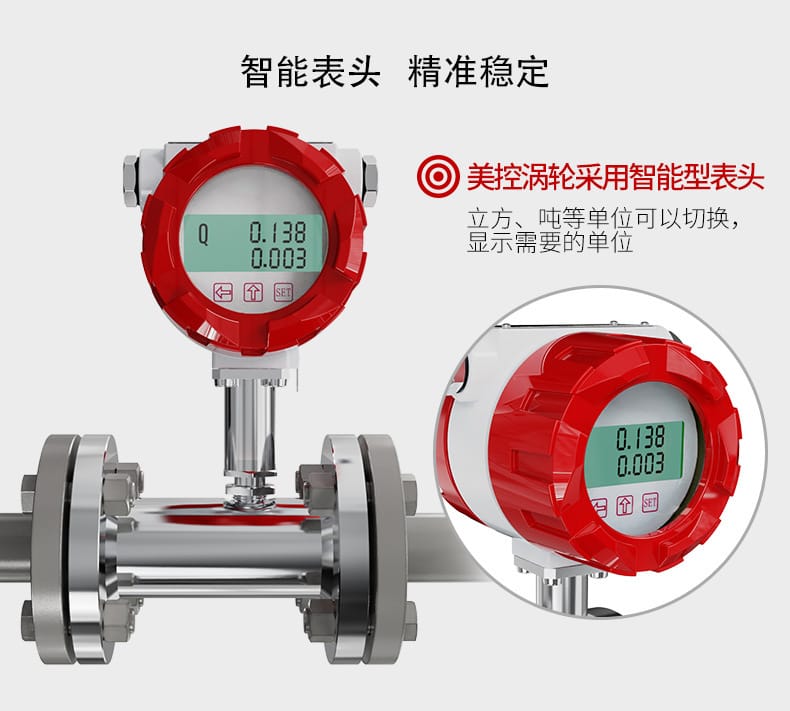

- 精准测量与抗干扰：采用智能型表头，显示精准稳定，抗干扰能力强；支持立方、吨等多种单位切换，满足不同读数需求。

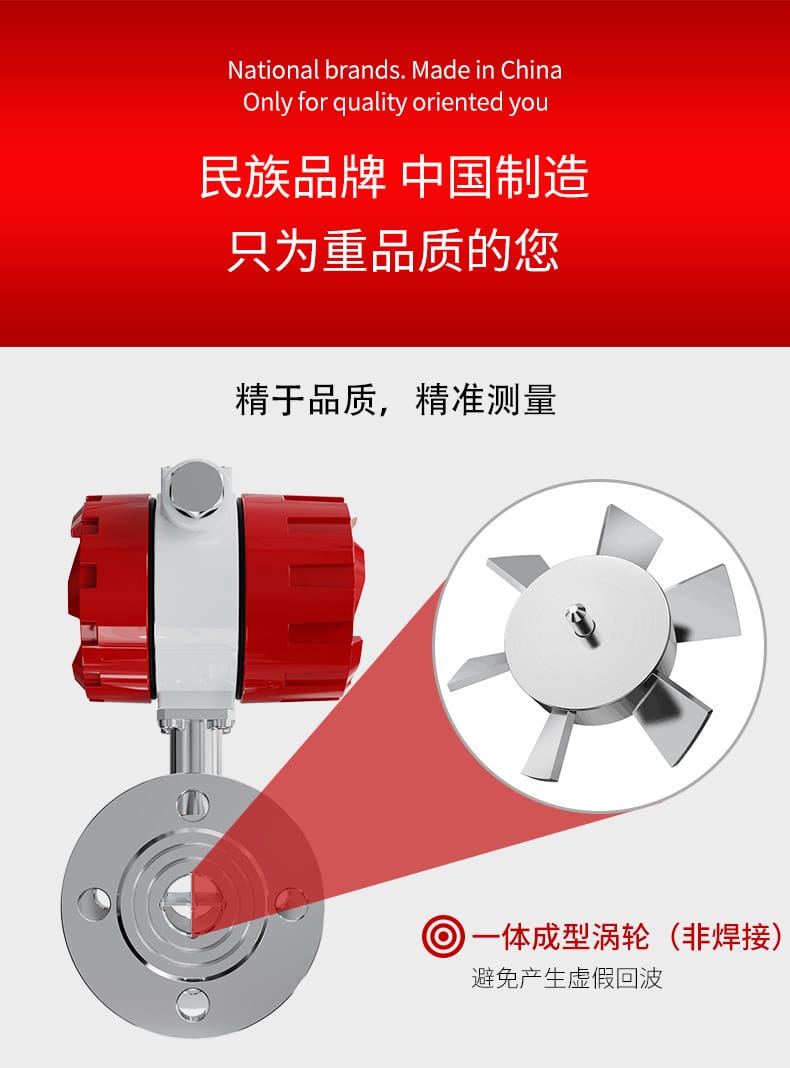

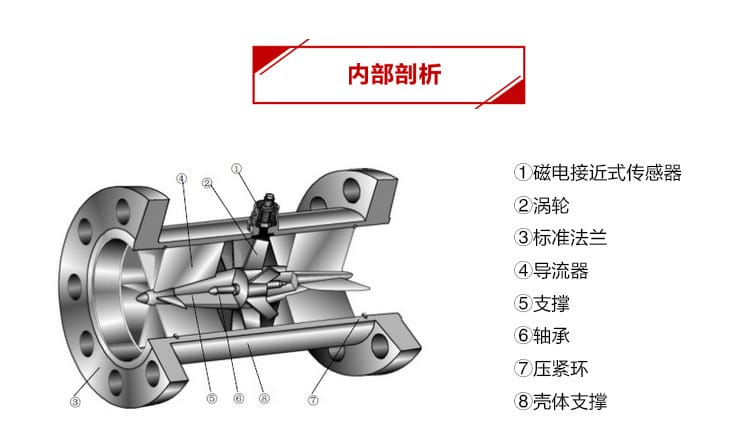

- 一体成型涡轮：涡轮采用非焊接一体成型工艺，有效避免产生虚假回波，保障测量真实性。
- 优质材质与高防护：本体采用优质不锈钢（1Cr18Ni9Ti/316L），坚固耐用；防护等级达IP65（可选IP68），适应恶劣环境。

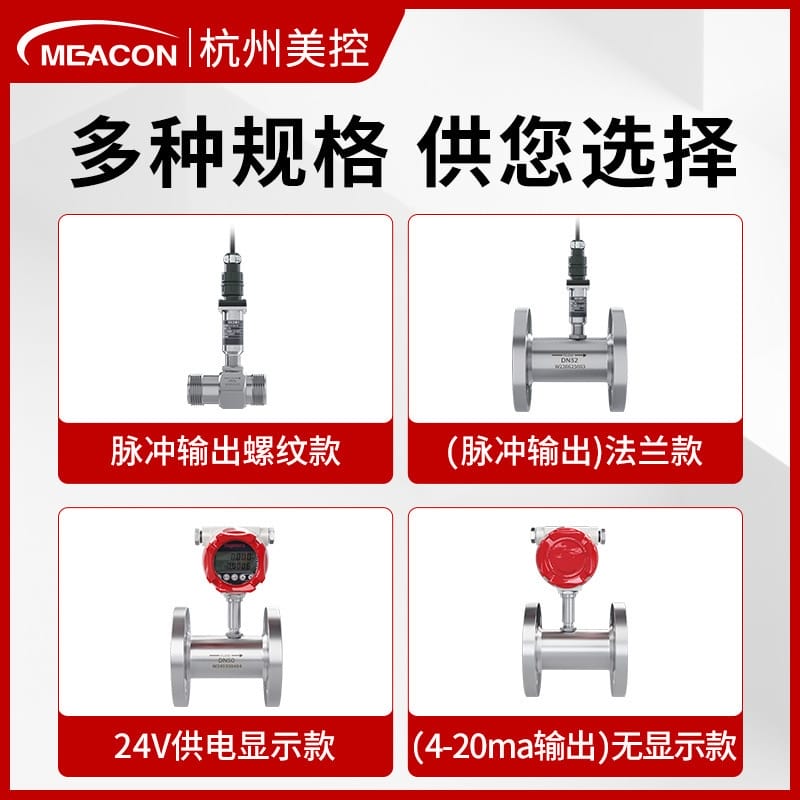

- 多规格输出与通讯：提供脉冲输出型（LWGY-N）、4-20mA输出型（LWGY-A/C）、电池供电型（LWGY-B）及RS485通讯（MODBUS-RTU），一台设备即可搞定多种测控需求。
技术参数

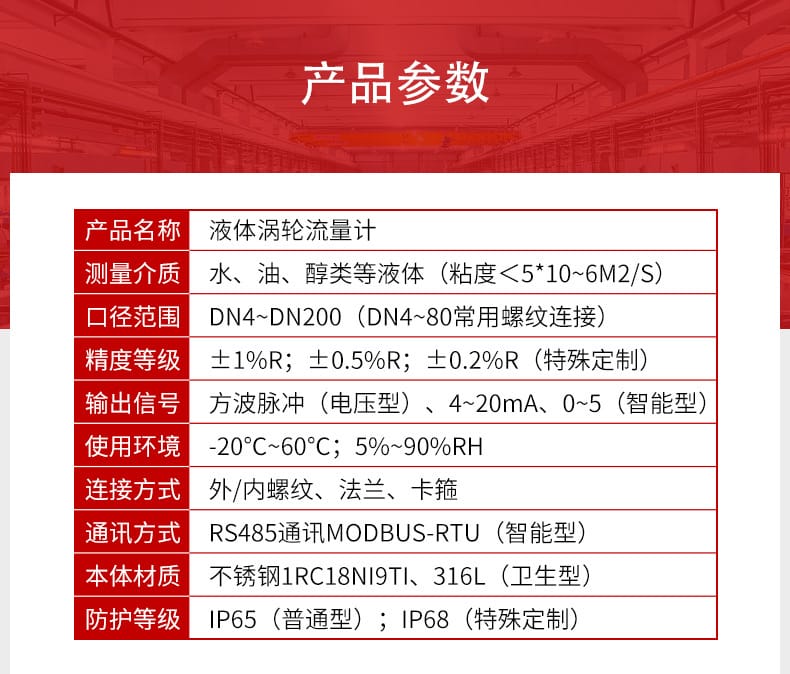

基本参数
- 测量介质：水、油、醇类等低粘度液体（粘度＜5×10⁻⁶ m²/S）
- 口径范围：DN4 ~ DN200
- 精度等级：±1%R、±0.5%R、±0.2%R（特殊定制）
- 连接方式：外/内螺纹、法兰、卡箍
- 使用环境：-20℃ ~ 60℃；5% ~ 90%RH
输出与电气参数

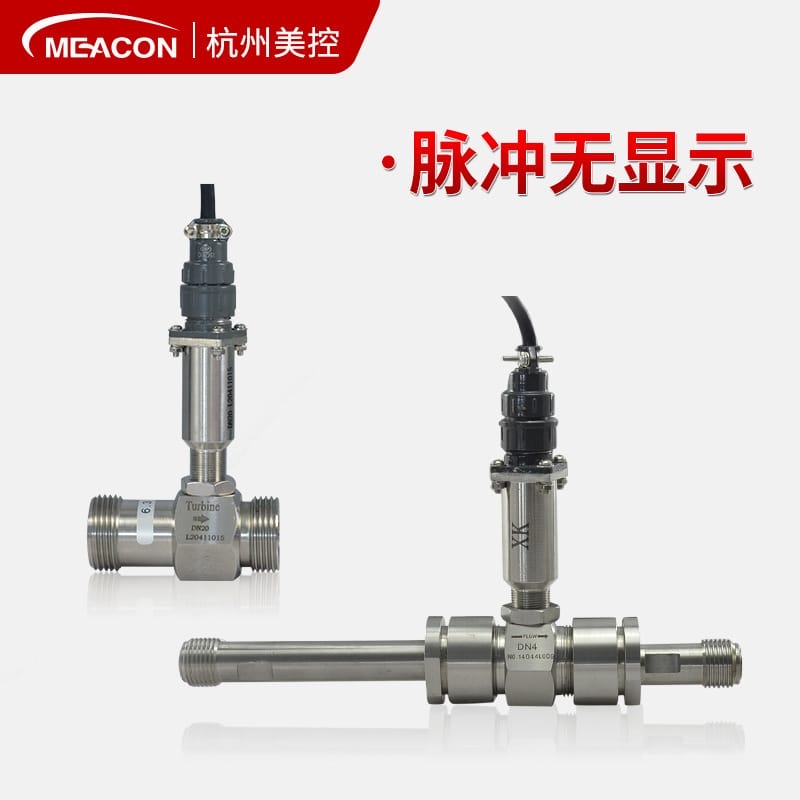

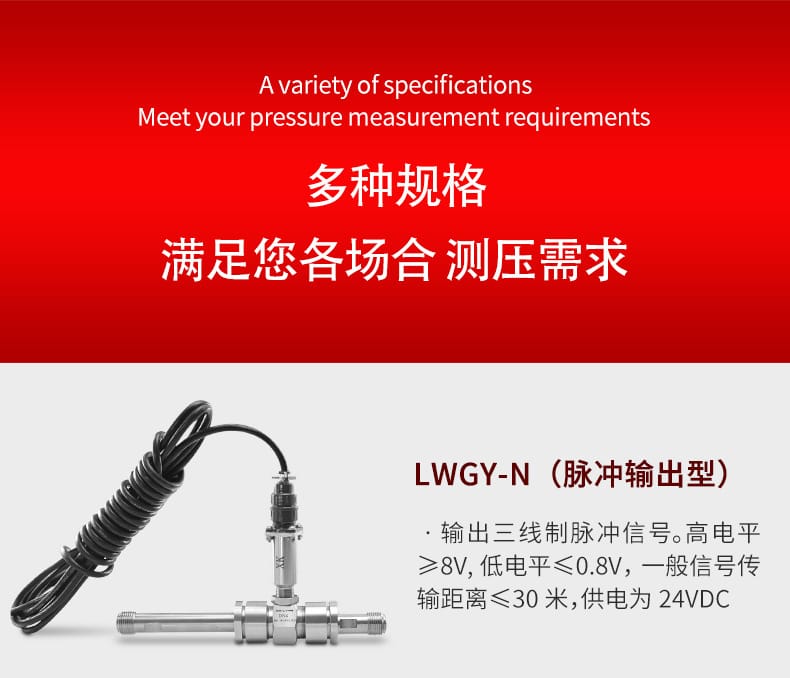

- 脉冲输出型（LWGY-N）：三线制脉冲信号，高电平≥8V，低电平≤0.8V，信号传输距离≤30米，24VDC供电。

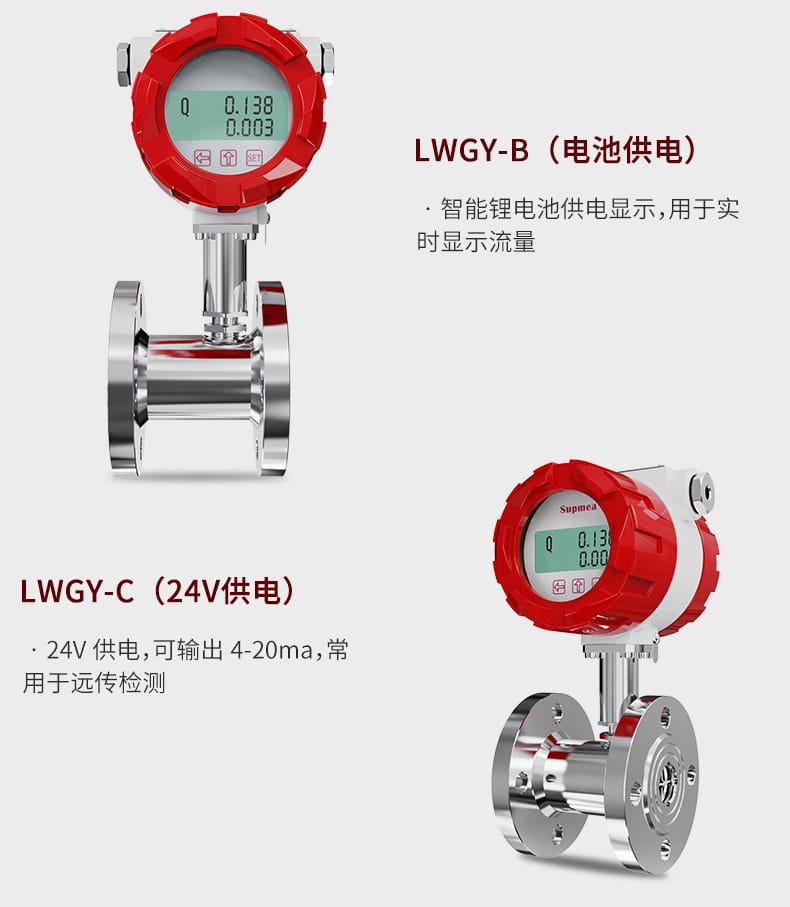

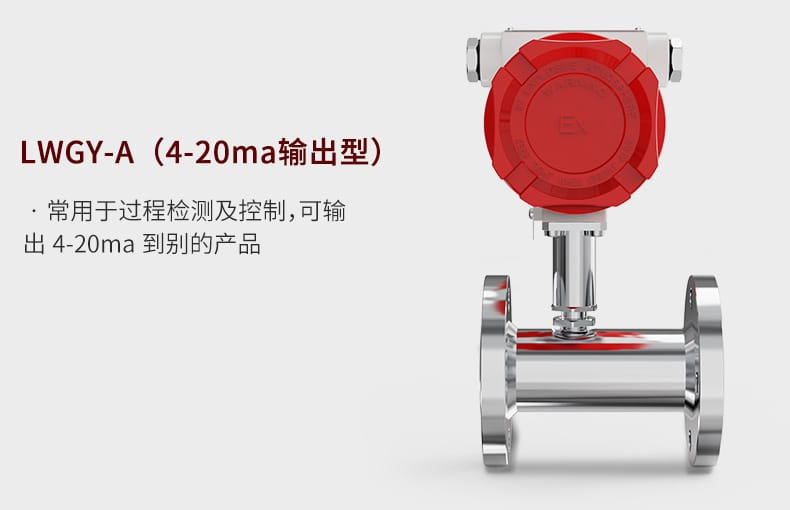

- 4-20mA输出型（LWGY-A/C）：24V供电，常用于过程检测及远传控制。
- 电池供电型（LWGY-B）：智能锂电池供电显示，适用于无电源场所的实时流量显示。
- 通讯方式：RS485通讯MODBUS-RTU（智能型）。

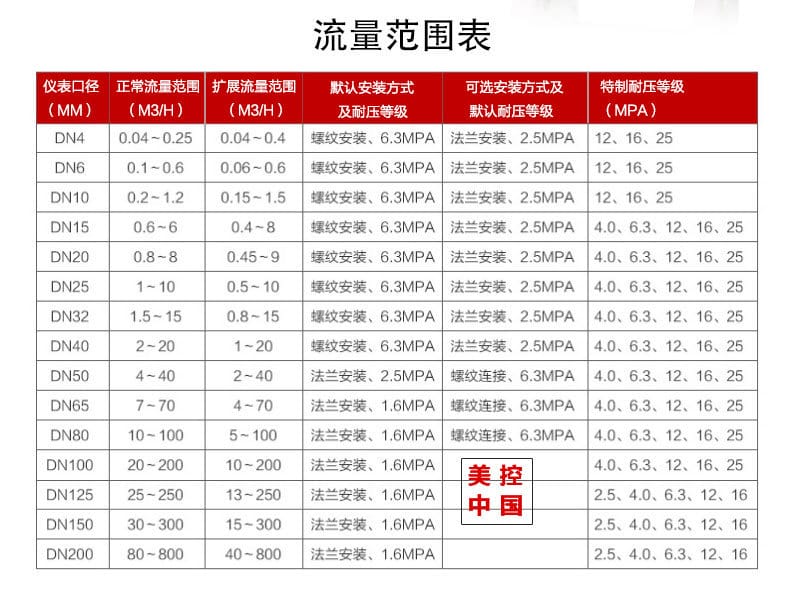

流量范围与尺寸参数
| 口径 | 正常流量范围(m³/h) | 默认连接及耐压 | 特制耐压(MPa) |
| --- | --- | --- | --- |
| DN4~DN10 | 0.04~1.2 | 螺纹安装、6.3MPa | 12、16、25 |
| DN15~DN40 | 0.6~20 | 螺纹安装、6.3MPa | 4.0、6.3、12、16、25 |
| DN50~DN80 | 4~100 | 法兰安装、1.6/2.5MPa | 4.0、6.3、12、16、25 |
| DN100~DN200 | 20~800 | 法兰安装、1.6MPa | 2.5、4.0、6.3、12、16 |

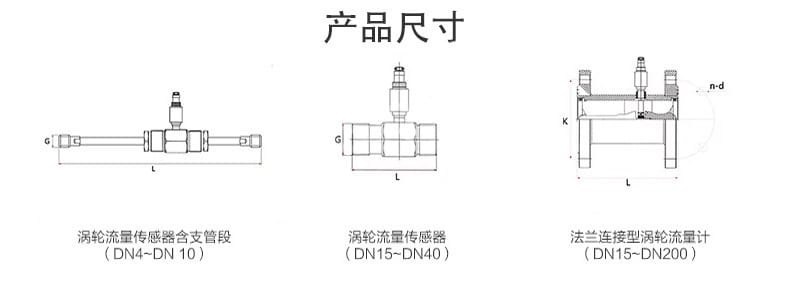

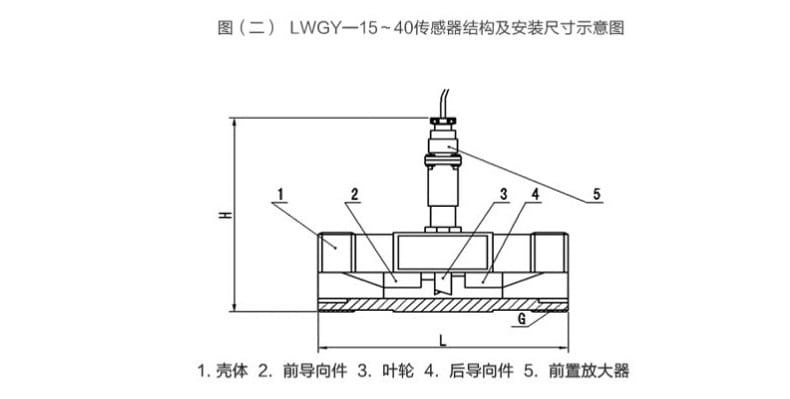

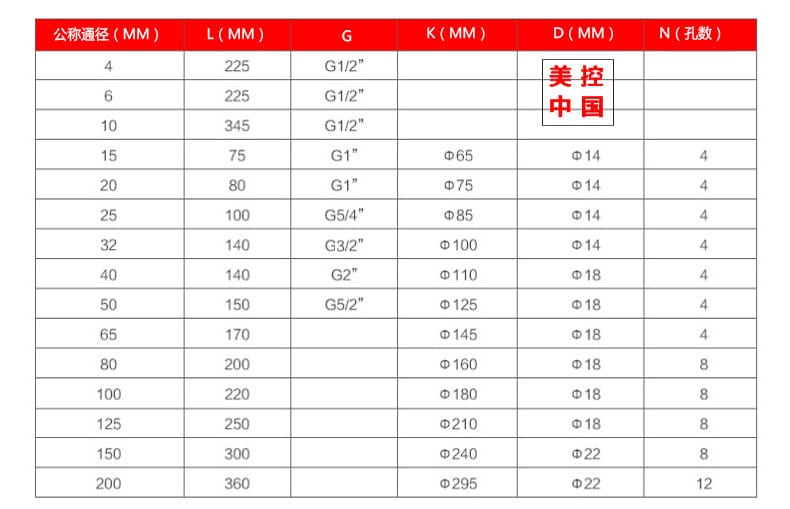

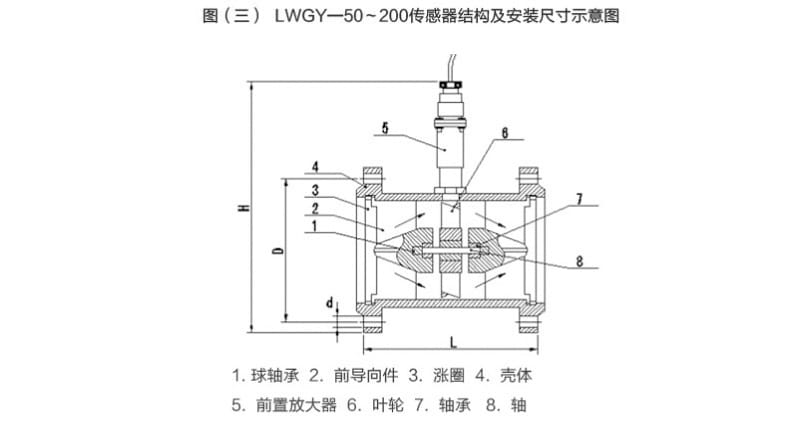

法兰连接型尺寸（DN15~DN200）
| 通径 | L(mm) | K(mm) | D(mm) | 孔数 |
| --- | --- | --- | --- | --- |
| DN15 | 75 | 65 | 14 | 4 |
| DN20 | 80 | 75 | 14 | 4 |
| DN25 | 100 | 85 | 14 | 4 |
| DN32 | 140 | 100 | 14 | 4 |
| DN40 | 140 | 110 | 18 | 4 |
| DN50 | 150 | 125 | 18 | 4 |
| DN65 | 170 | 145 | 18 | 4 |
| DN80 | 200 | 160 | 18 | 8 |
| DN100 | 220 | 180 | 18 | 8 |
| DN125 | 250 | 210 | 18 | 8 |
| DN150 | 300 | 240 | 22 | 8 |
| DN200 | 360 | 295 | 22 | 12 |
应用行业

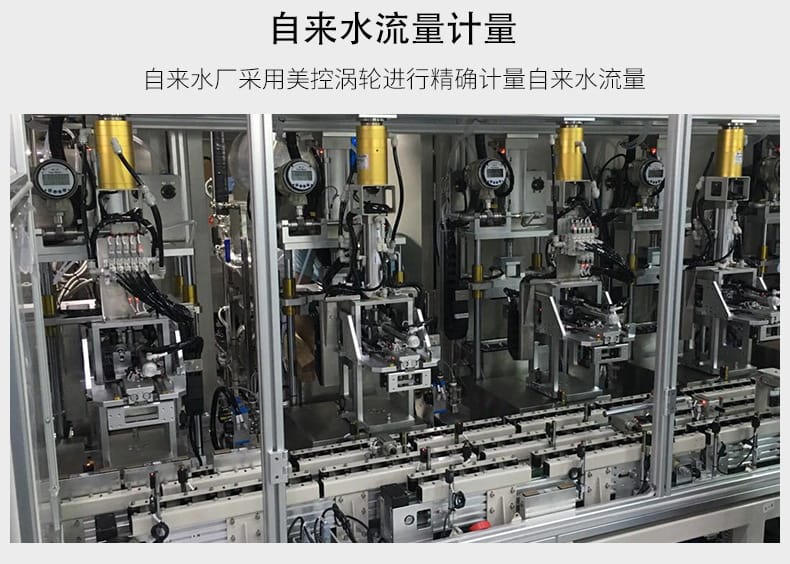

- 水务与供水：自来水厂及管网对自来水流量的精确计量。

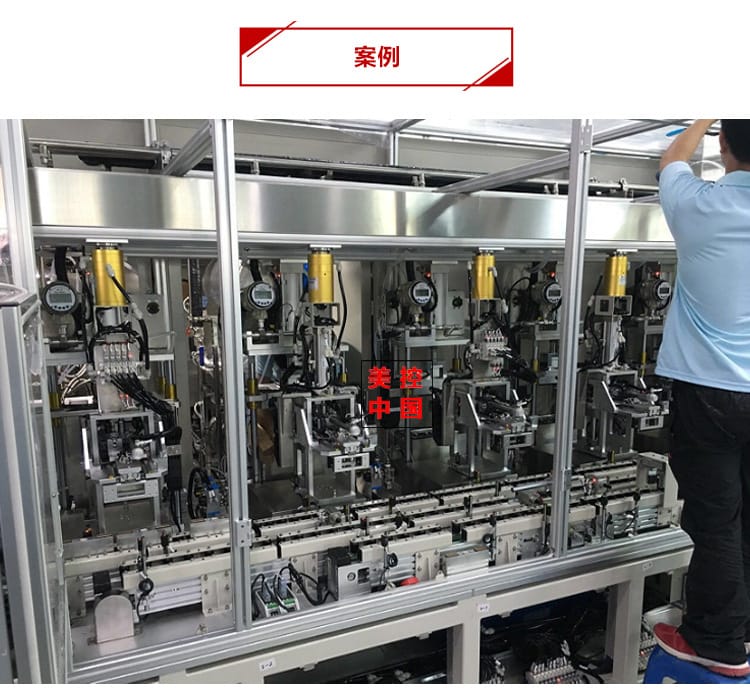

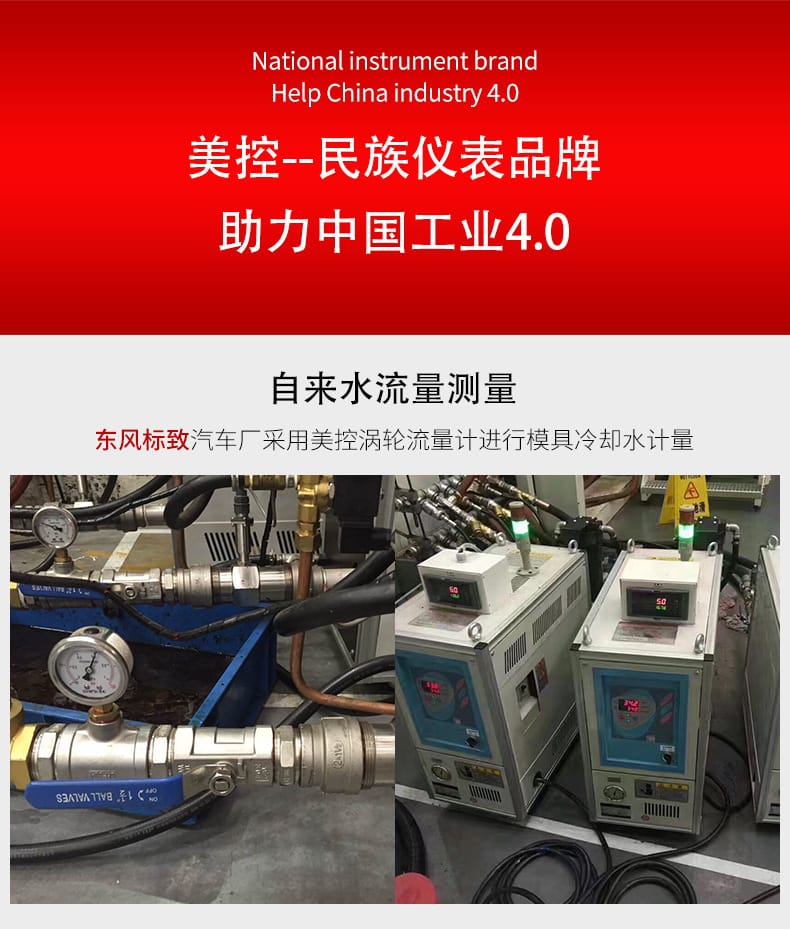

- 汽车制造：汽车厂模具冷却水计量（如东风标致汽车厂应用案例）。

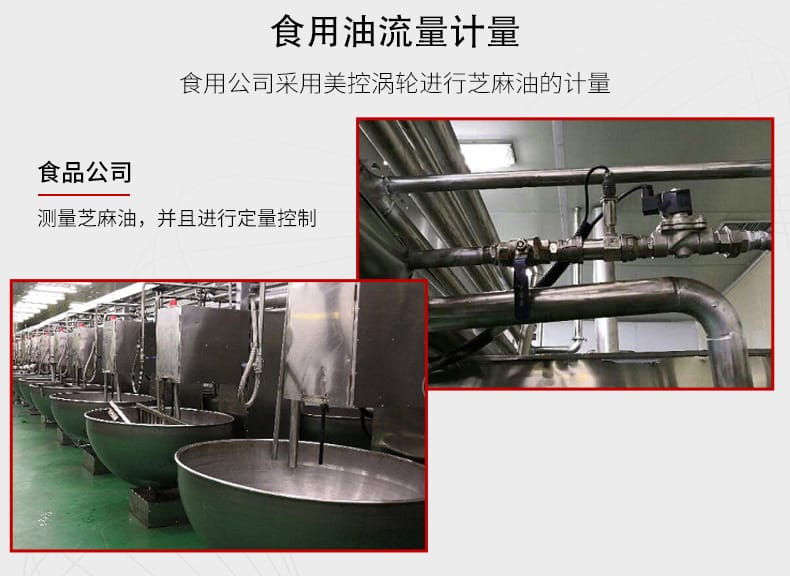

- 食品加工：食用油（如芝麻油）的流量计量与定量控制。

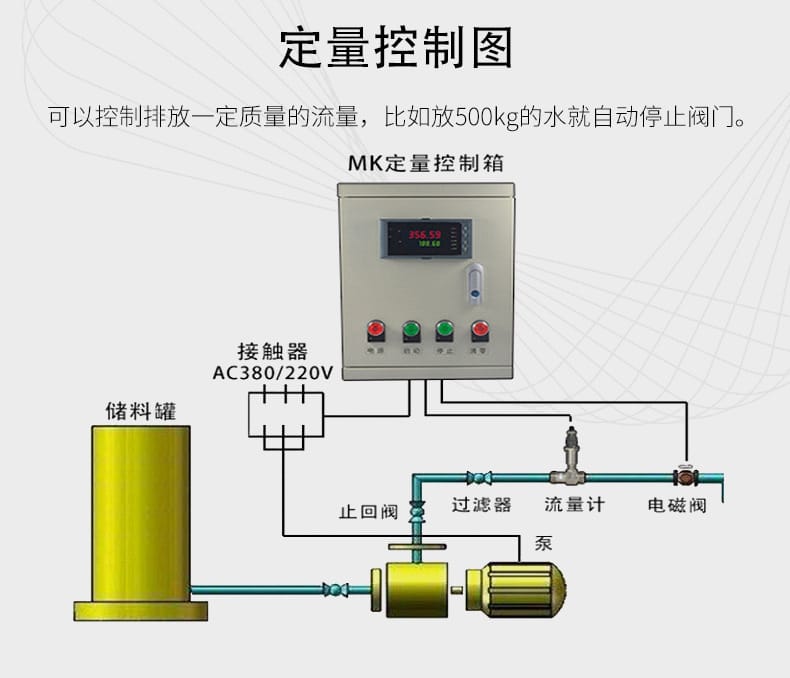

- 工业过程控制：清水、纯水、油类等液体的定量控制与排放，可配合定量控制箱实现自动阀门启停（如设定排放500kg水后自动停止）。
安装条件

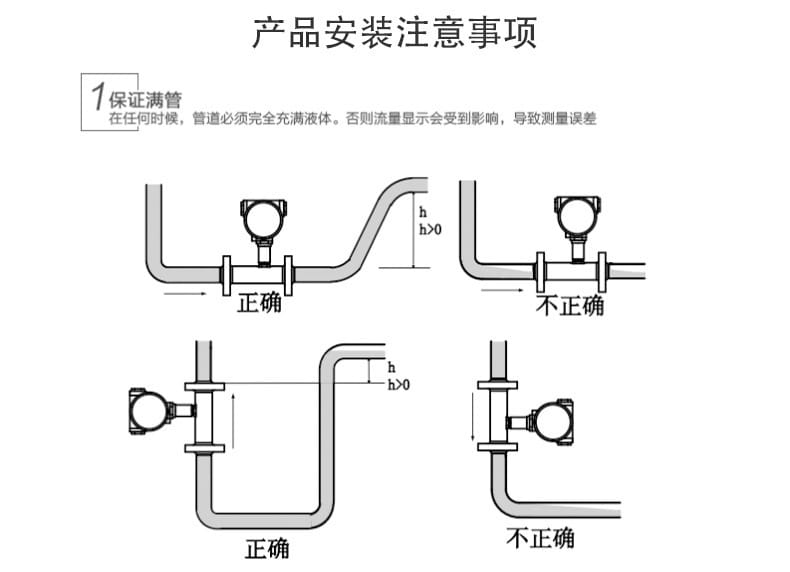

- 满管要求：管道在任何时候必须完全充满液体，否则流量显示会受影响导致测量误差。建议垂直安装保证自下而上流动，或水平安装确保液位高于管道。

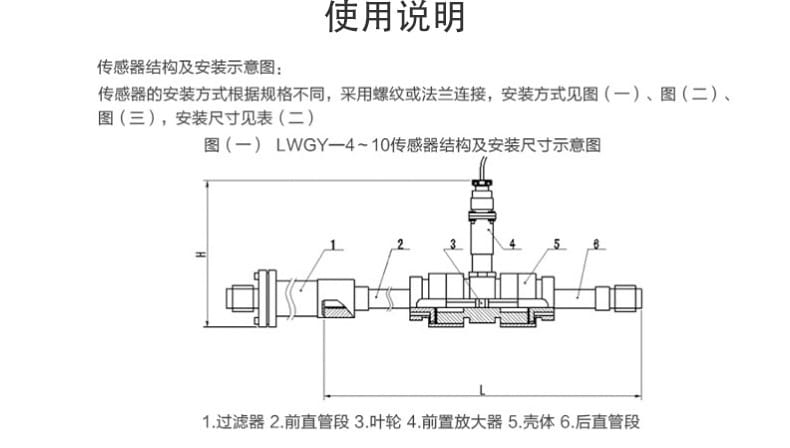

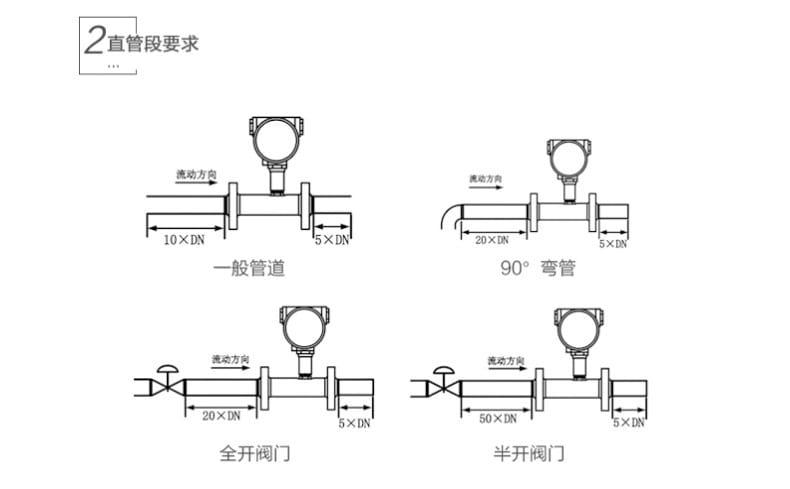

- 直管段要求：上游需保证10×DN（一般管道）或20×DN（90°弯管/半开阀门）的直管段；下游需保证5×DN的直管段。DN4~DN10口径标配直管段，加装延长管段后螺纹为R3/8。

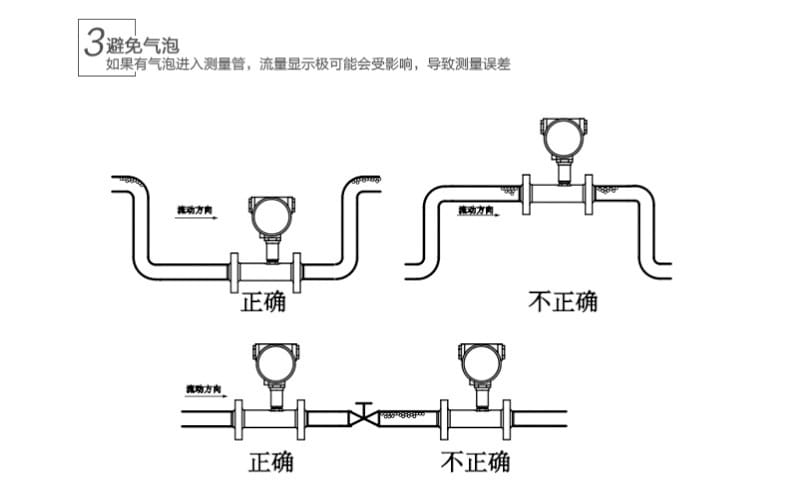

- 避免气泡：安装位置需避免气泡进入测量管，防止产生测量误差。
- 配件建议：建议在传感器前安装过滤器及止回阀，以保护叶轮并防止流体倒流。
注意事项
- 防爆限制：本产品严禁用于防爆场合。
- 数据说明：页面数据仅供参考，因产品升级换代可能存在差异，实际参数以收到的实物及说明书为准。

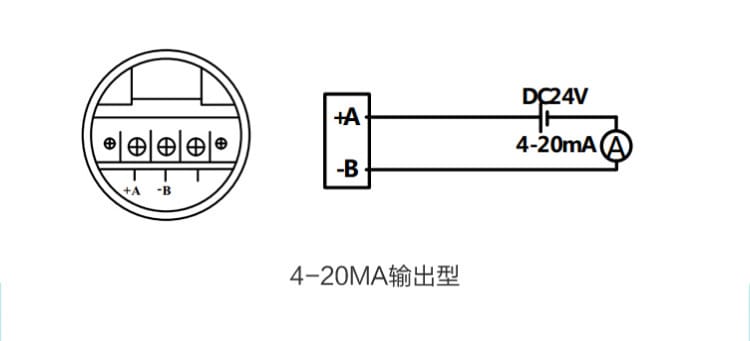

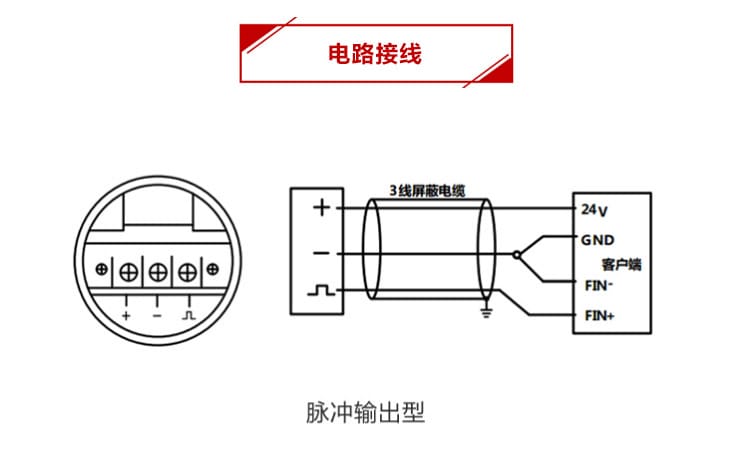

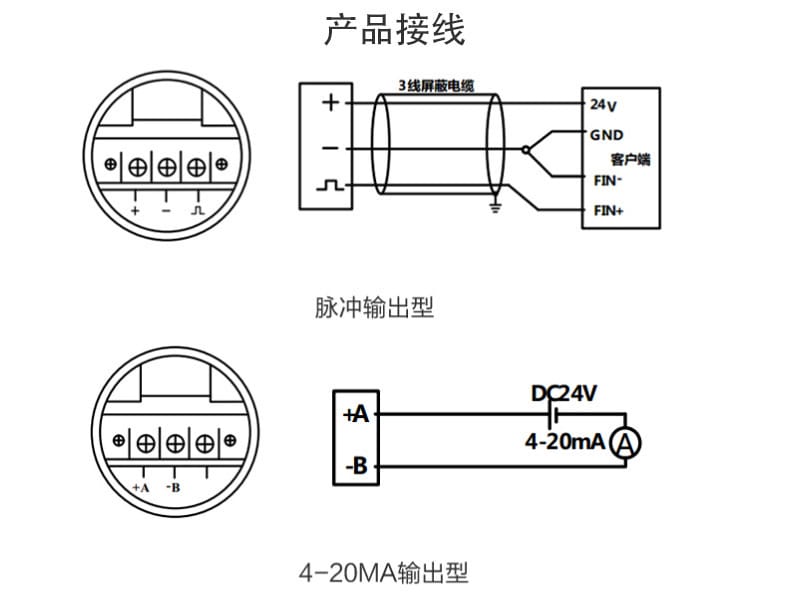

- 接线规范：脉冲输出型使用3线屏蔽电缆（24V、GND、FIN）；4-20mA型需注意正负极（DC24V+A/B），确保接线正确再通电。
- 版权声明：“美控”为杭州美控自动化技术有限公司合法持有商标，未经允许请勿擅自使用店铺内的商标、图片及信息。
