品牌：美控（MEACON）

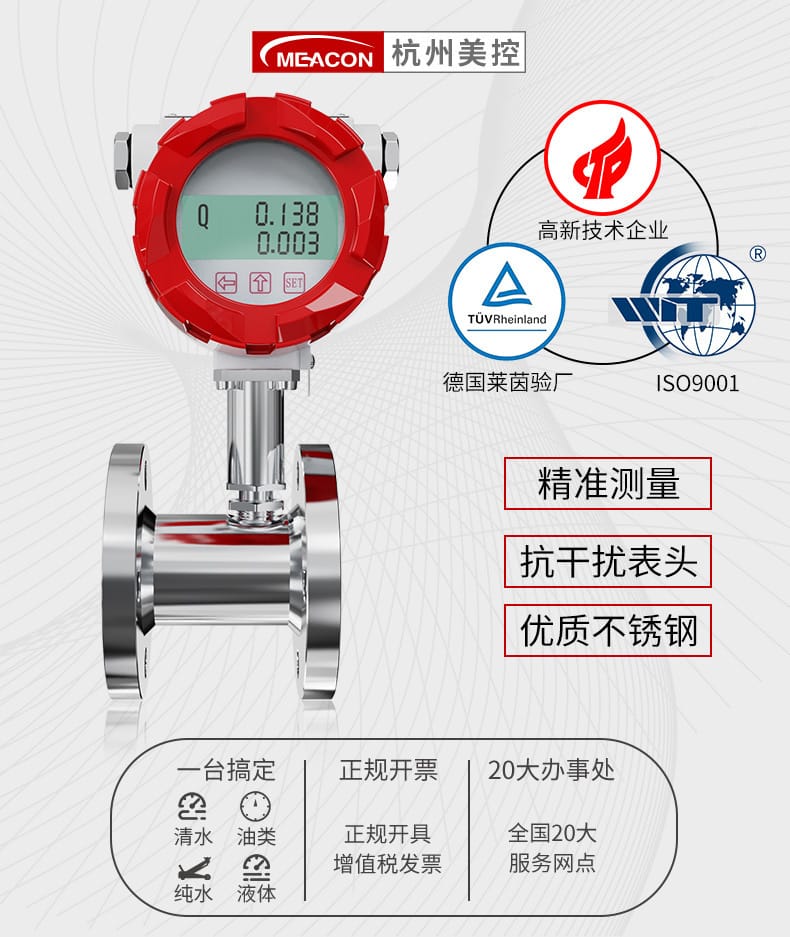

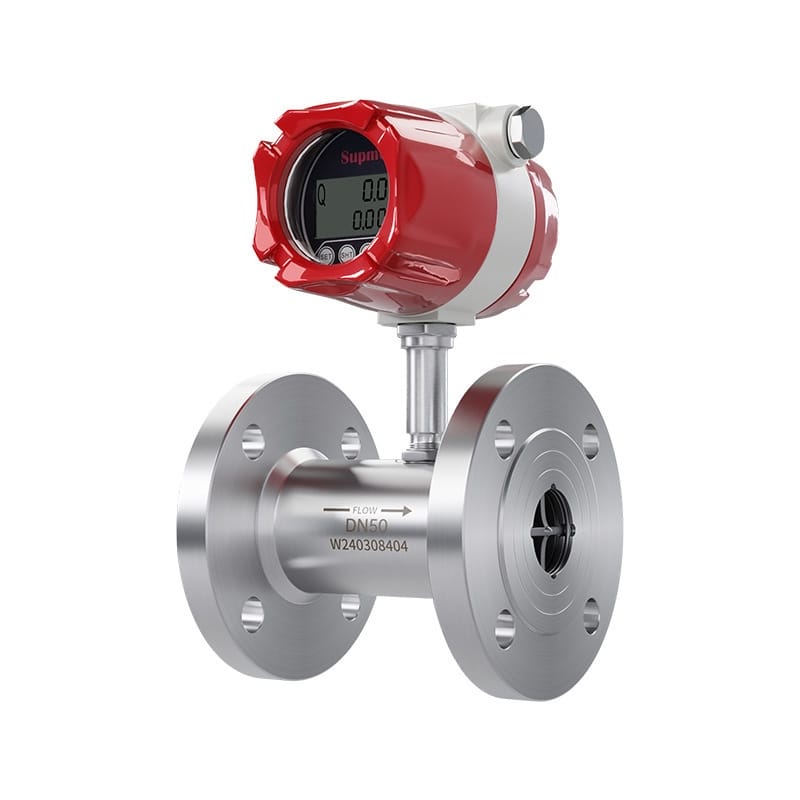

产品名称：美控智能液体涡轮流量计
适用介质：甲醇、柴油、汽油、润滑油、液压油、清水、纯水、食用油等液体
美控作为民族仪表品牌，致力于助力中国工业4.0发展，产品已通过ISO9001质量管理体系认证及德国莱茵TÜV验厂认证，荣获杭州市高新技术企业资质，服务网络覆盖全国20大办事处。
| 特性 | 说明 |
|---|---|
| 测量精准 | 精度等级可达±0.5%R，特殊定制可达±0.2%R |

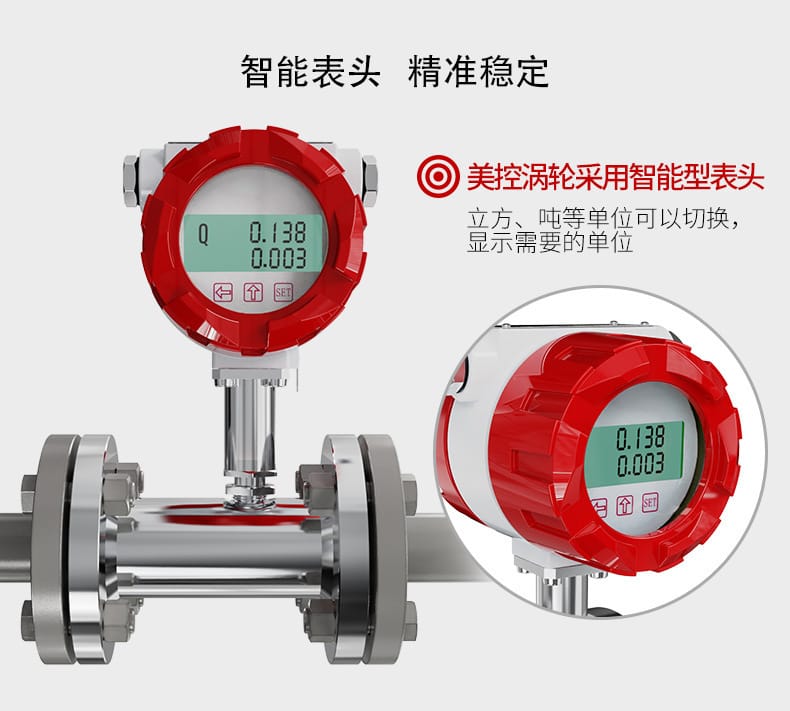

| 抗干扰强 | 智能表头设计，有效避免虚假回波干扰 |

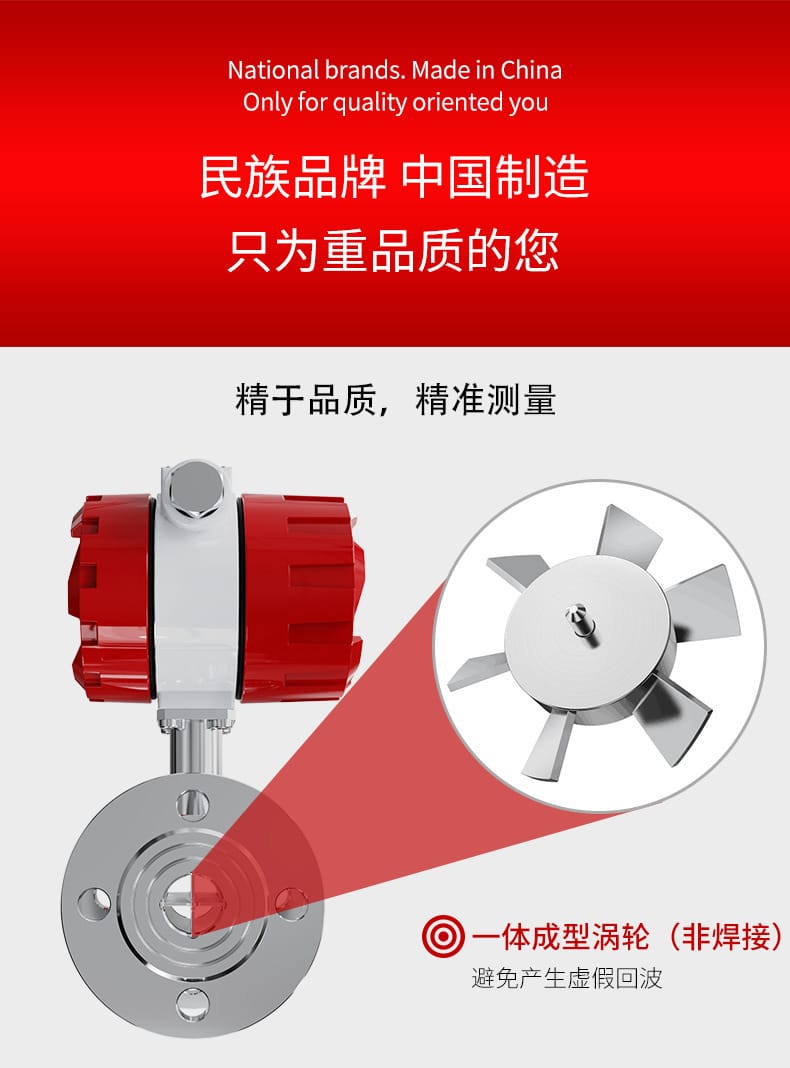

| 一体成型 | 涡轮采用非焊接一体成型工艺，结构稳定可靠 |
| 单位切换 | 支持立方米、吨等多种单位自由切换显示 |
| 供电灵活 | 支持电池供电、24V直流供电、4-20mA输出多种模式 |
| 通讯兼容 | 智能型支持RS485通讯，MODBUS-RTU协议 |
| 防护等级 | 标准IP65，特殊定制可达IP68 |

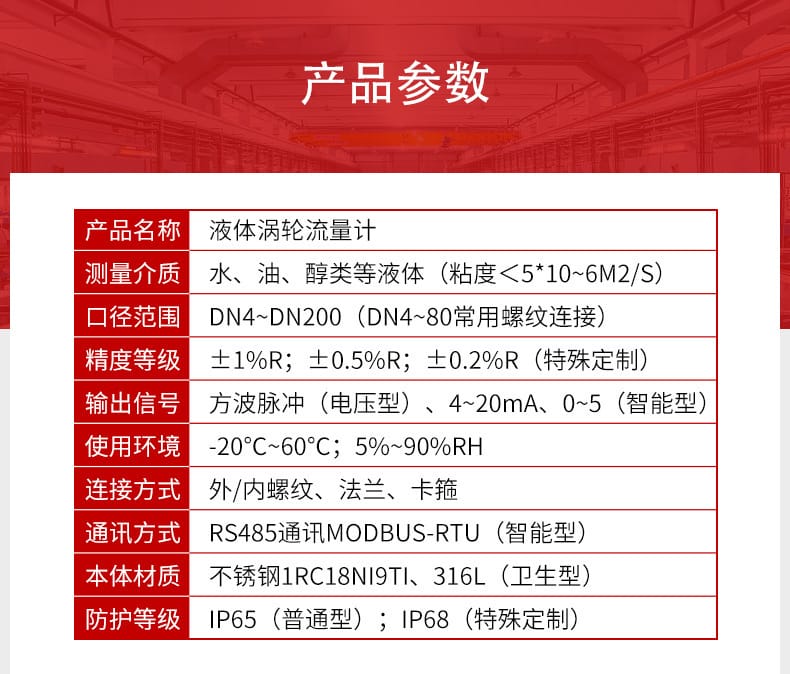

| 参数项 | 技术指标 |
|---|---|
| 测量介质 | 水、油、醇类等液体（粘度<5×10⁻⁶m²/s） |
| 口径范围 | DN4~DN200（DN4~80常用螺纹连接） |
| 精度等级 | ±1%R；±0.5%R；±0.2%R（特殊定制） |
| 输出信号 | 方波脉冲（电压型）、4~20mA、0~5V（智能型） |
| 使用环境 | -20℃~60℃；5%~90%RH |
| 连接方式 | 外/内螺纹、法兰、卡箍 |
| 通讯方式 | RS485通讯MODBUS-RTU（智能型） |
| 本体材质 | 不锈钢1Cr18Ni9Ti、316L（卫生型） |
| 防护等级 | IP65（普通型）；IP68（特殊定制） |

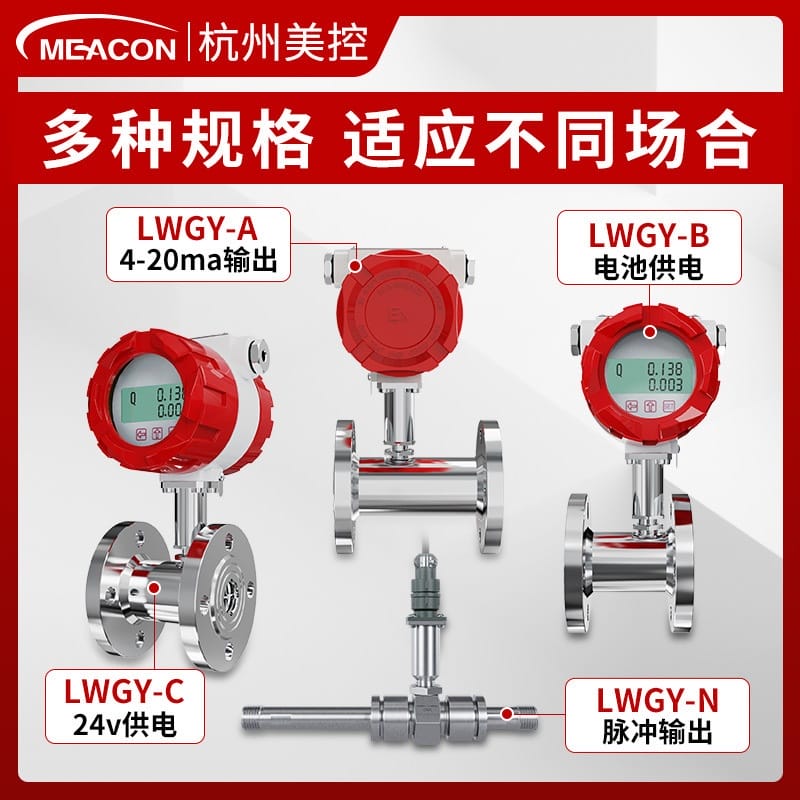

| 型号 | 供电方式 | 功能特点 | 典型应用 |
|---|---|---|---|

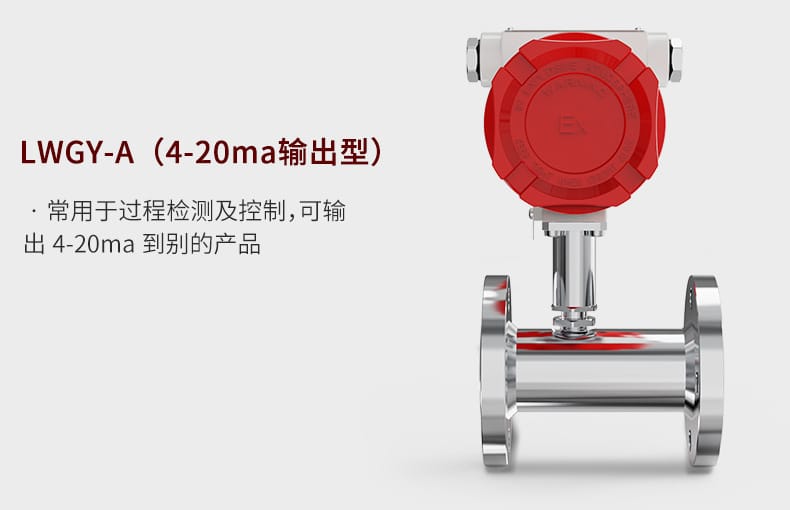

| LWGY-A | 外部供电 | 4-20mA输出 | 过程检测及控制，信号远传至PLC/DCS |

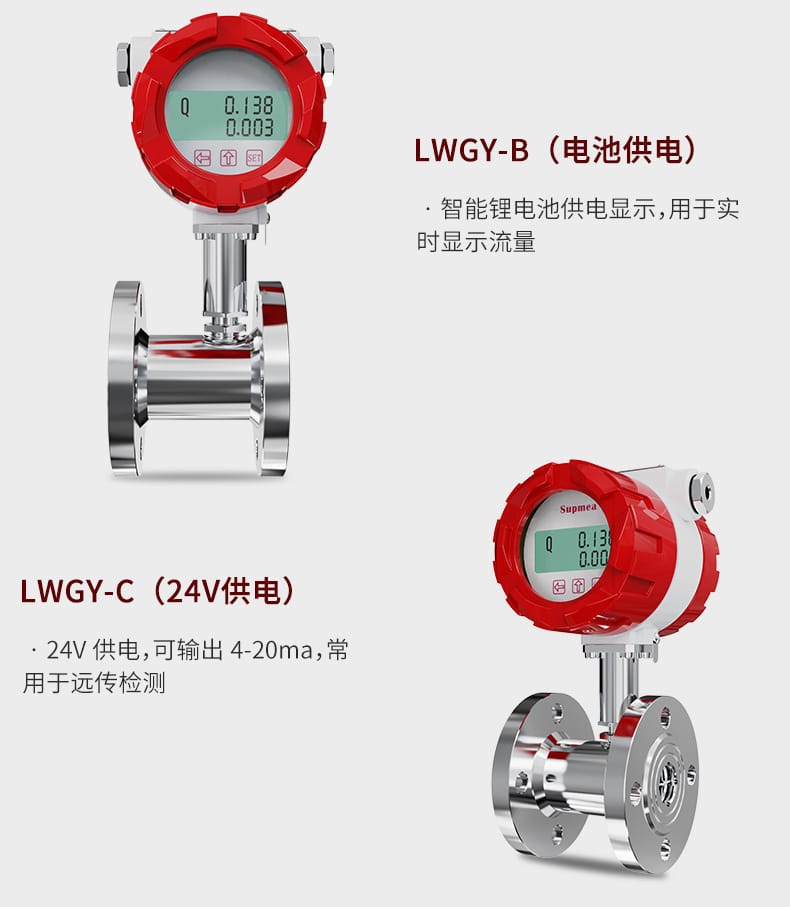

| LWGY-B | 电池供电 | 智能锂电池，现场显示 | 无外部电源场合，实时流量显示 |
| LWGY-C | 24V供电 | 4-20mA输出+24V供电 | 远传检测，工业现场标准配置 |

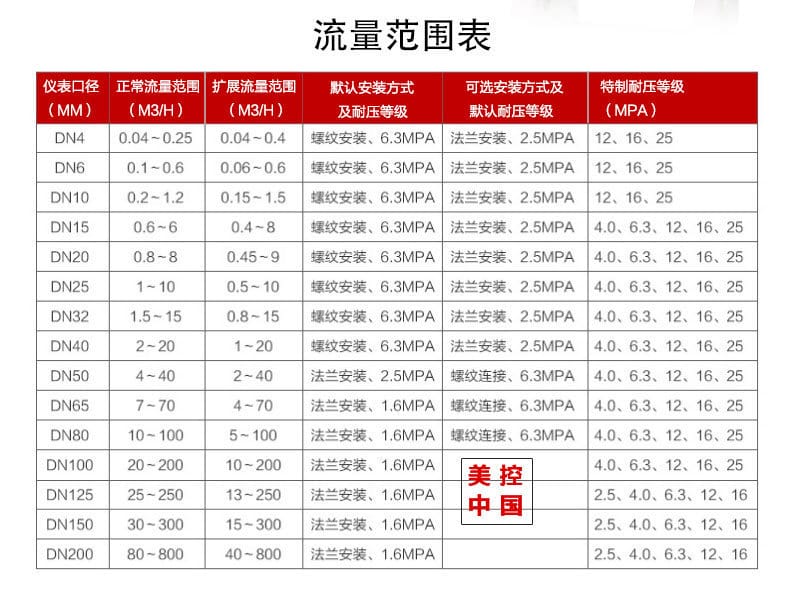

| 仪表口径 | 正常流量范围(m³/h) | 扩展流量范围(m³/h) | 默认安装方式及耐压 | 可选安装方式及耐压 | 特制耐压等级(MPa) |
|---|---|---|---|---|---|
| DN4 | 0.04~0.25 | 0.04~0.4 | 螺纹、6.3MPa | 法兰、2.5MPa | 12、16、25 |
| DN6 | 0.1~0.6 | 0.06~0.6 | 螺纹、6.3MPa | 法兰、2.5MPa | 12、16、25 |
| DN10 | 0.2~1.2 | 0.15~1.5 | 螺纹、6.3MPa | 法兰、2.5MPa | 12、16、25 |
| DN15 | 0.6~6 | 0.4~8 | 螺纹、6.3MPa | 法兰、2.5MPa | 4.0、6.3、12、16、25 |
| DN20 | 0.8~8 | 0.45~9 | 螺纹、6.3MPa | 法兰、2.5MPa | 4.0、6.3、12、16、25 |
| DN25 | 1~10 | 0.5~10 | 螺纹、6.3MPa | 法兰、2.5MPa | 4.0、6.3、12、16、25 |
| DN32 | 1.5~15 | 0.8~15 | 螺纹、6.3MPa | 法兰、2.5MPa | 4.0、6.3、12、16、25 |
| DN40 | 2~20 | 1~20 | 螺纹、6.3MPa | 法兰、2.5MPa | 4.0、6.3、12、16、25 |
| DN50 | 4~40 | 2~40 | 法兰、2.5MPa | 螺纹、6.3MPa | 4.0、6.3、12、16、25 |
| DN65 | 7~70 | 4~70 | 法兰、1.6MPa | 螺纹、6.3MPa | 4.0、6.3、12、16、25 |
| DN80 | 10~100 | 5~100 | 法兰、1.6MPa | 螺纹、6.3MPa | 4.0、6.3、12、16、25 |
| DN100 | 20~200 | 10~200 | 法兰、1.6MPa | — | 4.0、6.3、12、16、25 |
| DN125 | 25~250 | 13~250 | 法兰、1.6MPa | — | 2.5、4.0、6.3、12、16 |
| DN150 | 30~300 | 15~300 | 法兰、1.6MPa | — | 2.5、4.0、6.3、12、16 |
| DN200 | 80~800 | 40~800 | 法兰、1.6MPa | — | 2.5、4.0、6.3、12、16 |

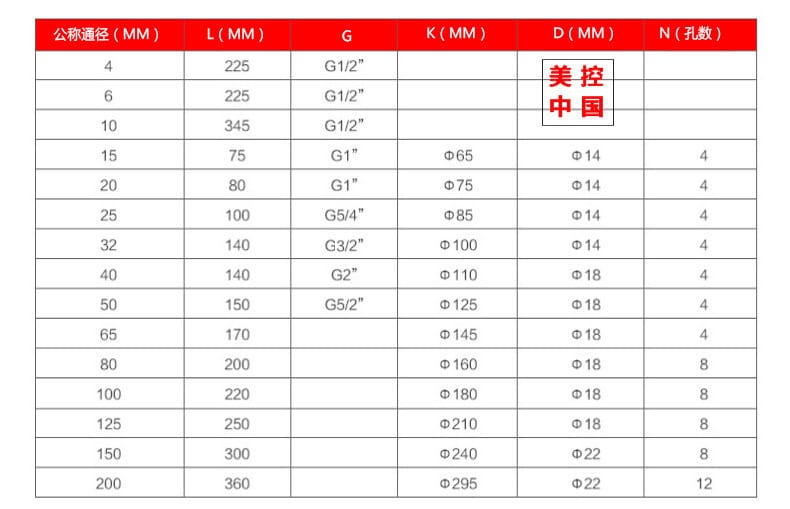

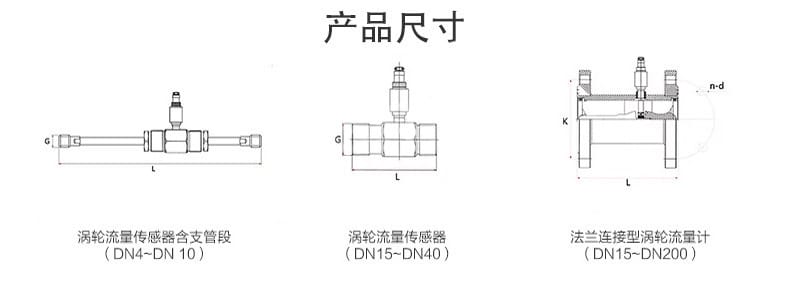

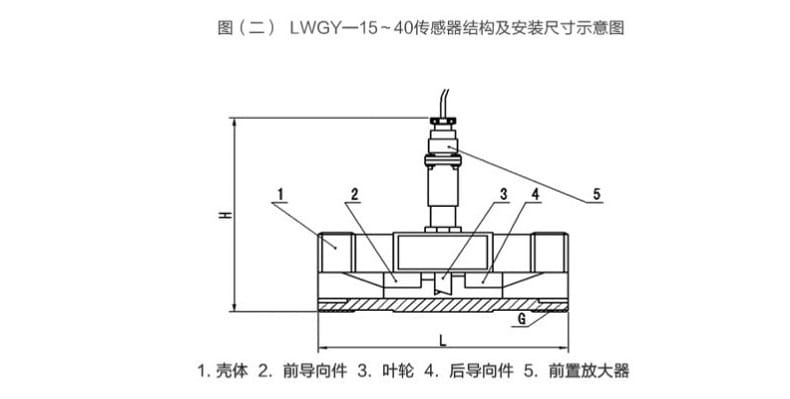

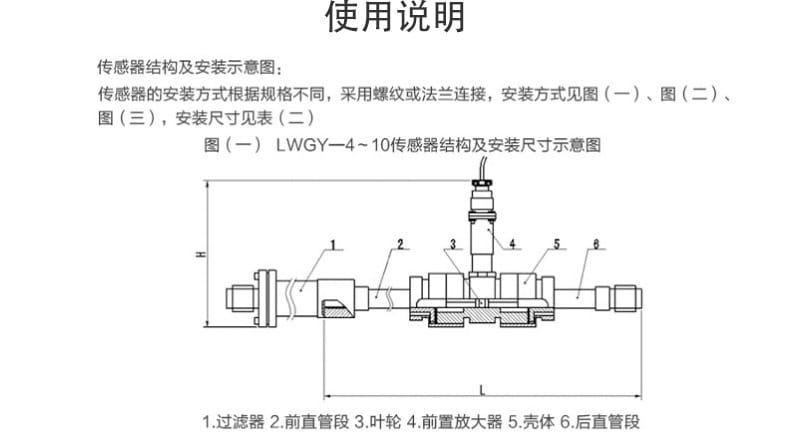

螺纹连接型（DN4~DN40）
| 公称通径(mm) | L(mm) | 螺纹规格G |
|---|---|---|
| 4 | 225 | G1/2" |
| 6 | 225 | G1/2" |
| 10 | 345 | G1/2" |
| 15 | 75 | G1" |
| 20 | 80 | G1" |
| 25 | 100 | G5/4" |
| 32 | 140 | G3/2" |
| 40 | 140 | G2" |
| 50 | 150 | G5/2" |

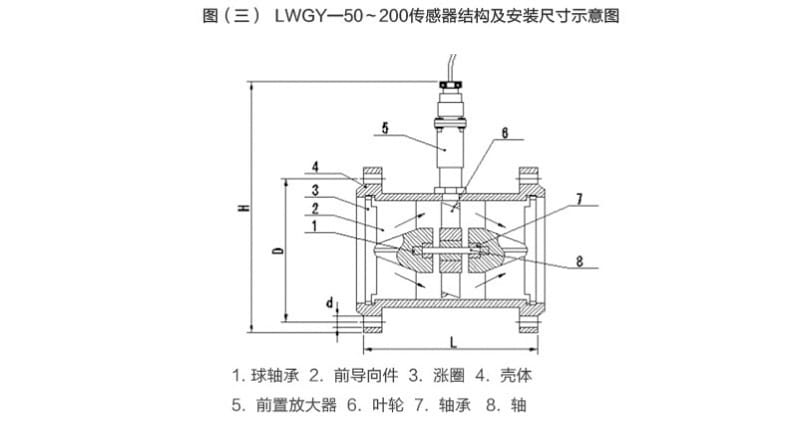

法兰连接型（DN15~DN200）
| 公称通径(mm) | L(mm) | K(mm) | D(mm) | n(孔数) |
|---|---|---|---|---|
| 15 | 75 | Φ65 | Φ14 | 4 |
| 20 | 80 | Φ75 | Φ14 | 4 |
| 25 | 100 | Φ85 | Φ14 | 4 |
| 32 | 140 | Φ100 | Φ14 | 4 |
| 40 | 140 | Φ110 | Φ18 | 4 |
| 50 | 150 | Φ125 | Φ18 | 4 |
| 65 | 170 | Φ145 | Φ18 | 4 |
| 80 | 200 | Φ160 | Φ18 | 8 |
| 100 | 220 | Φ180 | Φ18 | 8 |
| 125 | 250 | Φ210 | Φ18 | 8 |
| 150 | 300 | Φ240 | Φ22 | 8 |
| 200 | 360 | Φ295 | Φ22 | 12 |
| 行业领域 | 典型应用场景 |
|---|---|
| 石油化工 | 甲醇、柴油、汽油、润滑油、液压油计量 |

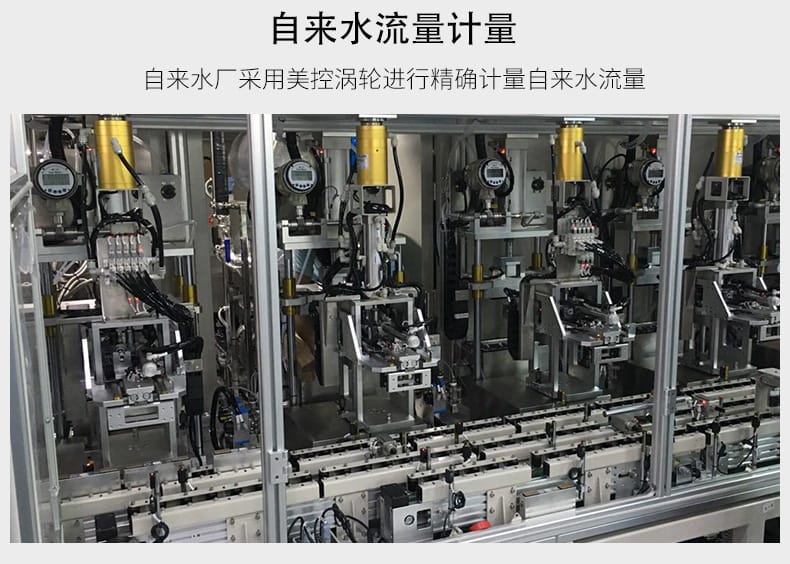

| 水处理 | 自来水厂流量计量、纯水制备过程监控 |

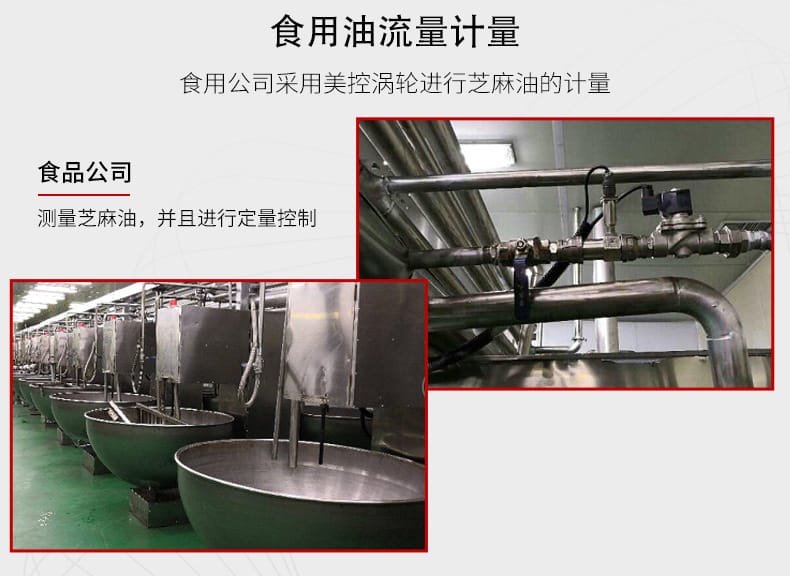

| 食品饮料 | 食用油（芝麻油等）计量、定量灌装控制 |

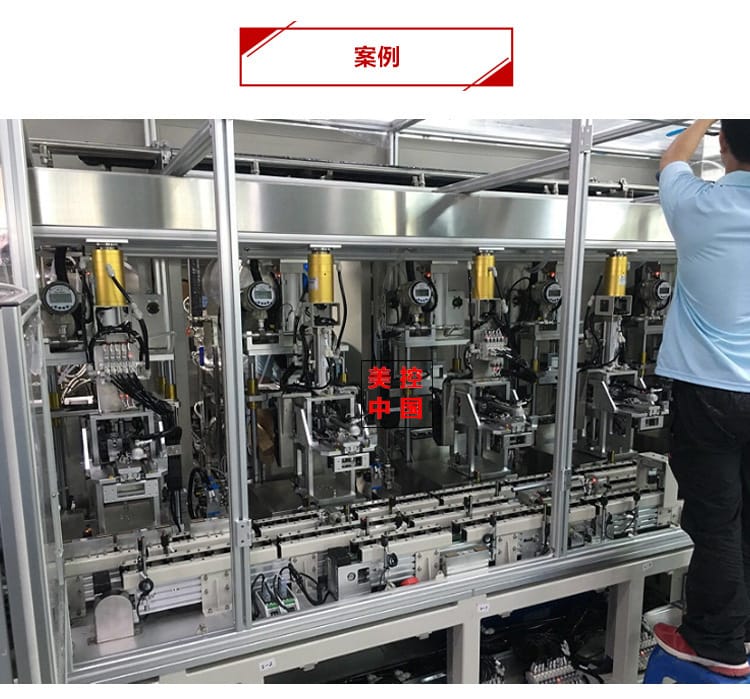

| 机械制造 | 模具冷却水计量、液压系统流量监测 |
| 能源电力 | 锅炉给水计量、循环水系统流量控制 |
| 制药行业 | 卫生型316L材质，药液精确配比计量 |

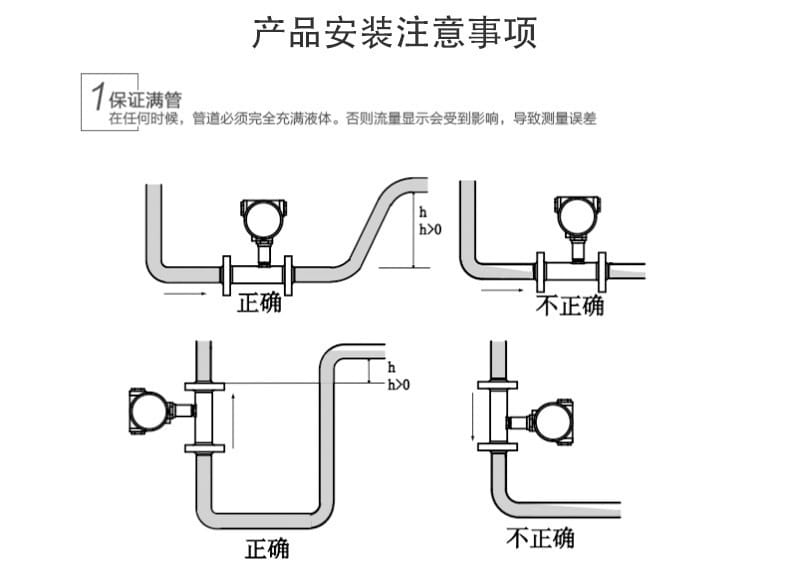

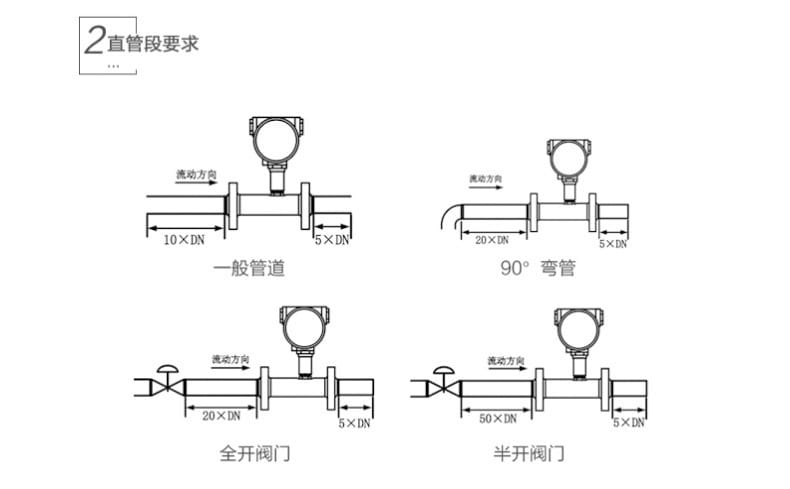

直管段要求：
| 上游阻力件类型 | 最小直管段长度 |
|---|---|
| 一般管道（无阻力件） | 上游10DN，下游5DN |
| 90°弯管 | 上游20DN，下游5DN |
| 全开阀门 | 上游20DN，下游5DN |
| 半开阀门 | 上游50DN，下游5DN |
注：DN为流量计公称通径

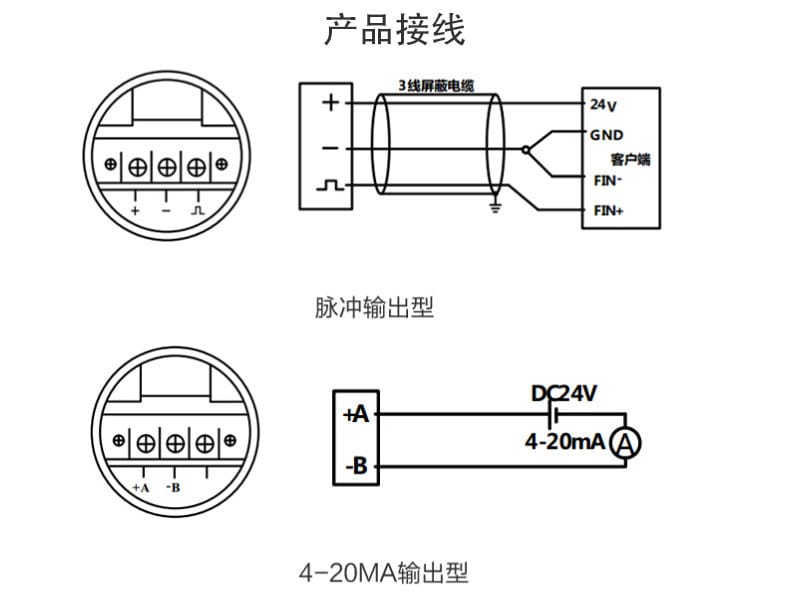

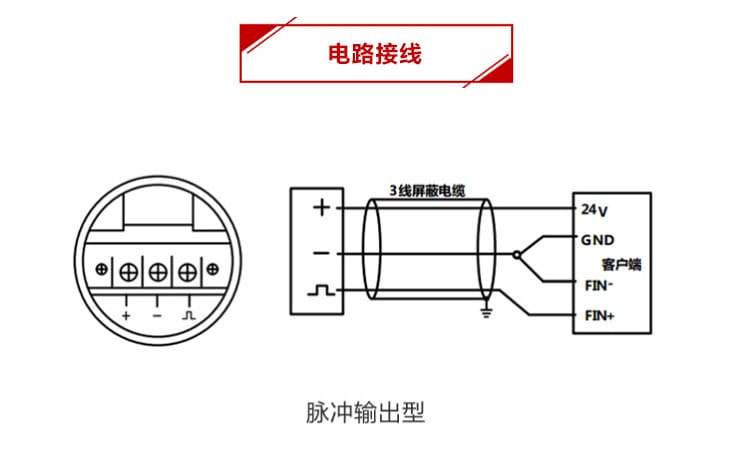

脉冲输出型：

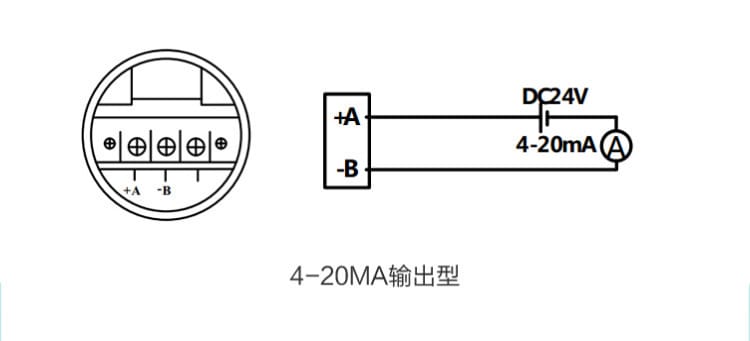

4-20mA输出型：

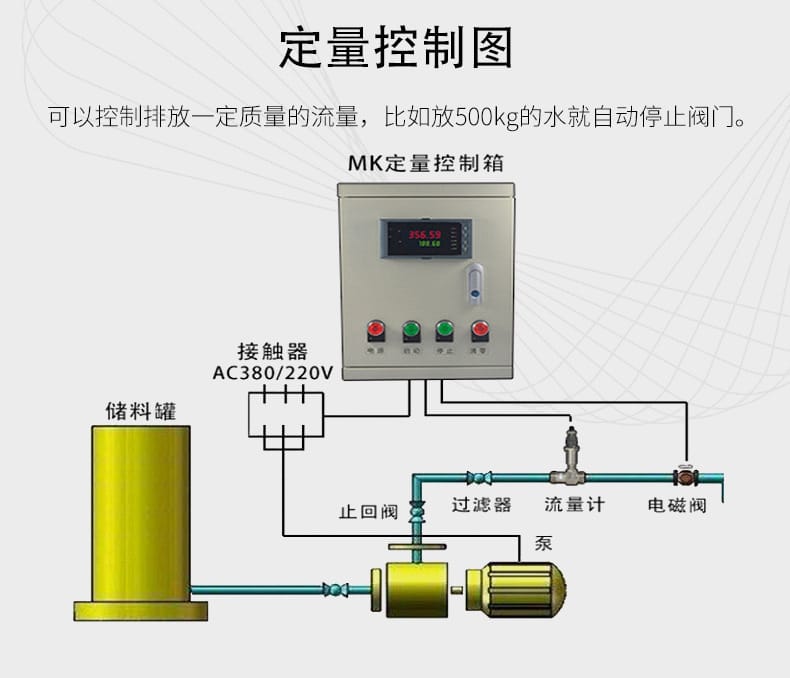

配套MK定量控制箱可实现自动化定量控制：
