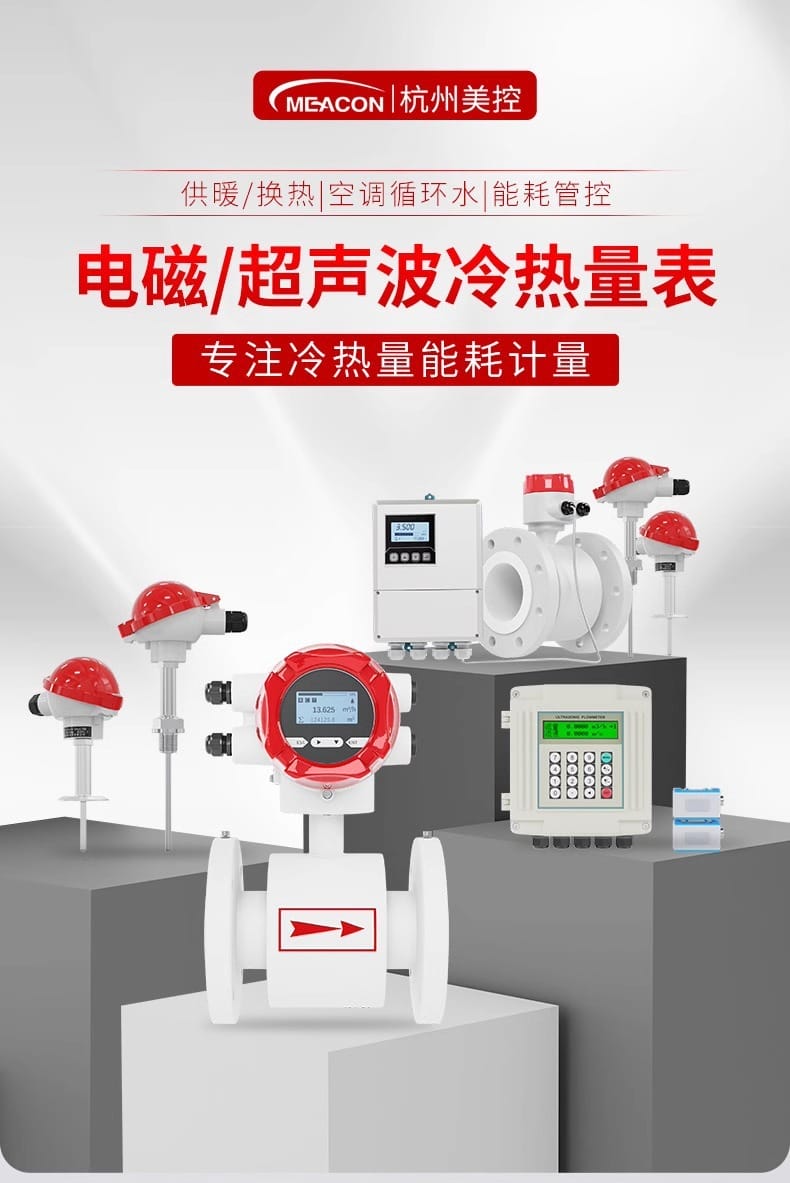

美控电磁/超声波冷热量表产品手册

一、核心特点

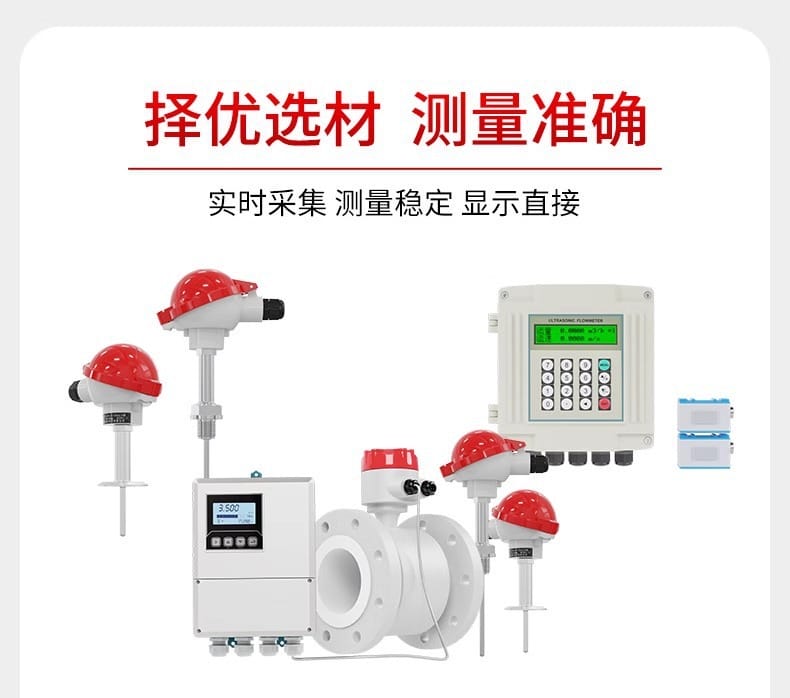

双测量技术：电磁式与超声波式两种流量采集方案，满足不同场景需求
高精度计量：电磁冷热量计精度等级达±0.5%R，超声波冷热量计测量精度1%
三防型设计：防漏水、防脱落、防翻边衬里结构，确保长期稳定运行
即贴即测：超声波版本无需破管，外贴式安装，施工便捷
智能数据传输：支持4-20mA变送输出、RS485通讯、Modbus协议及HART协议
云端监控能力：配套无线模块接入仪表云平台，实现24小时远程数据监控
德国核心元件：温度采集采用贺利氏PT1000温度传感芯片，测温精准可靠

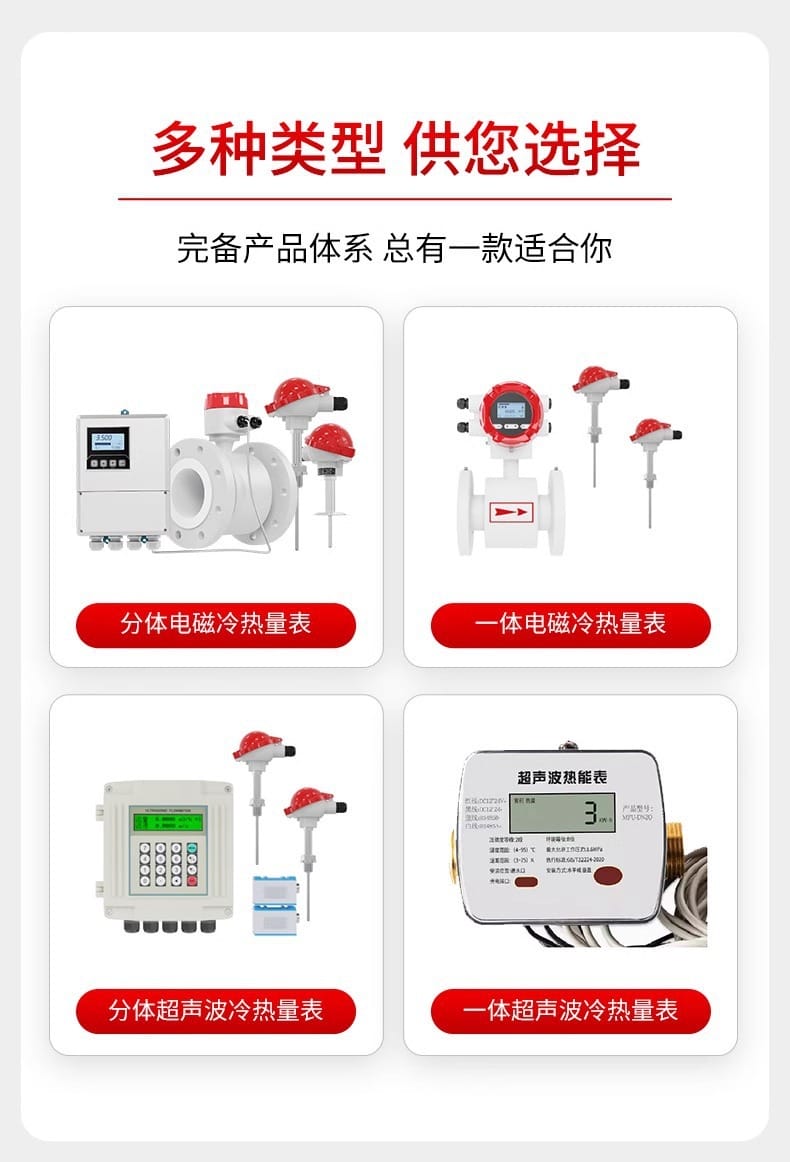

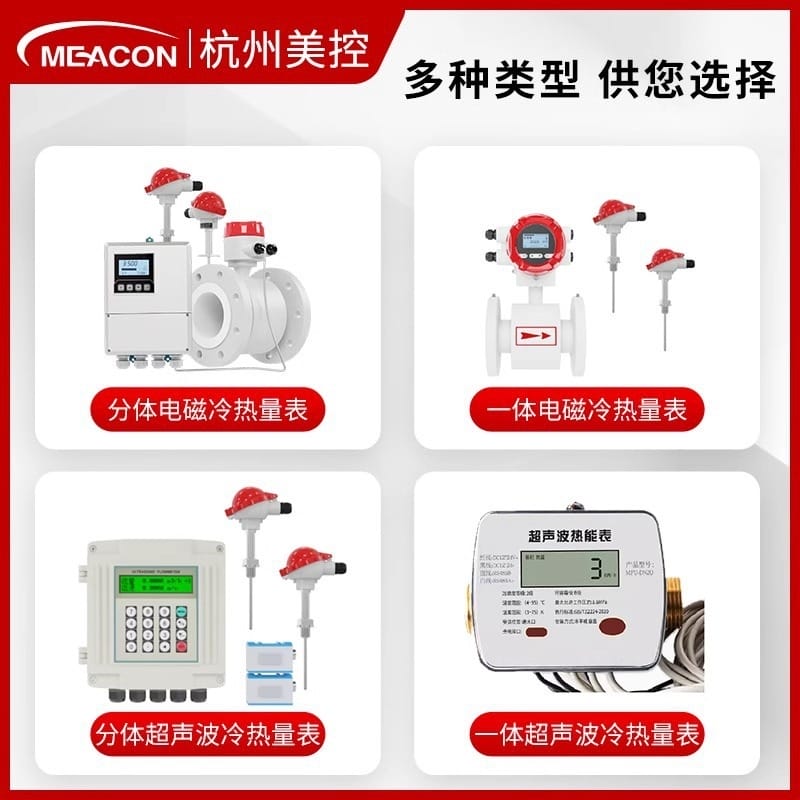

全系列覆盖：DN10-DN2000全口径范围，一体式/分体式多种结构可选

二、技术参数

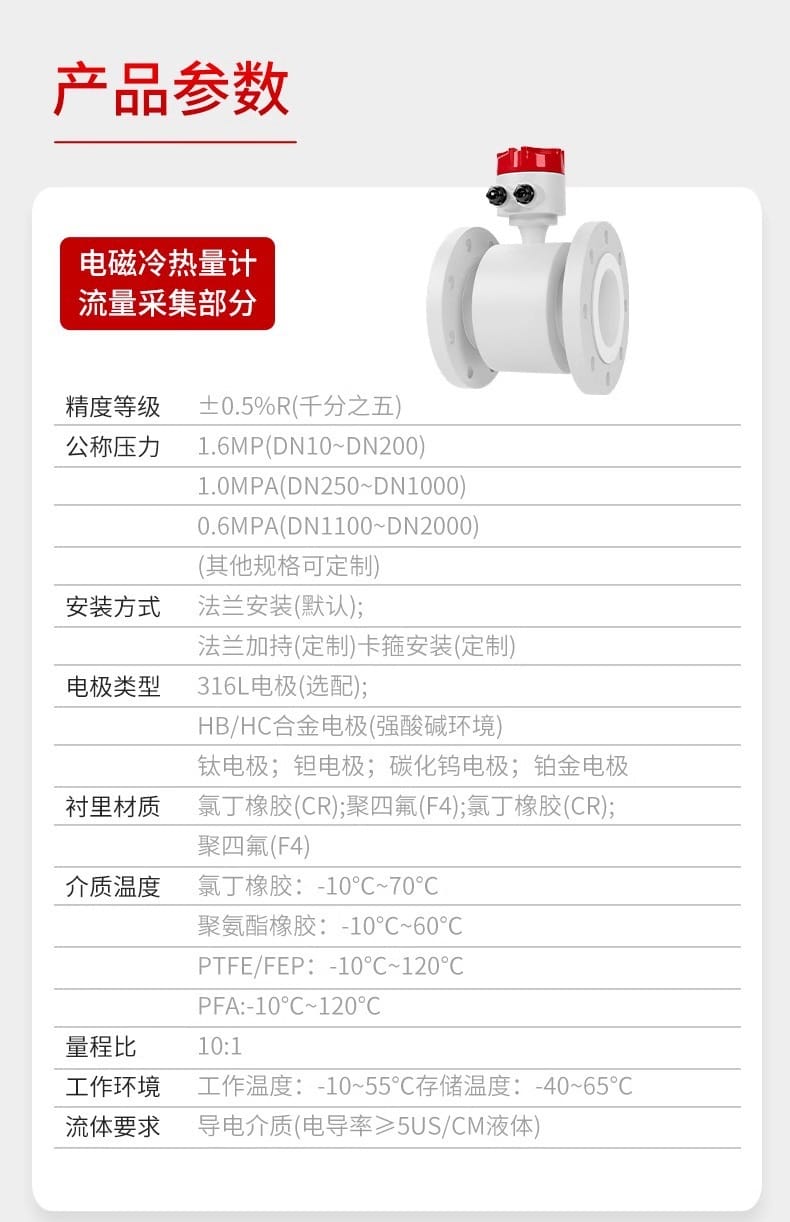

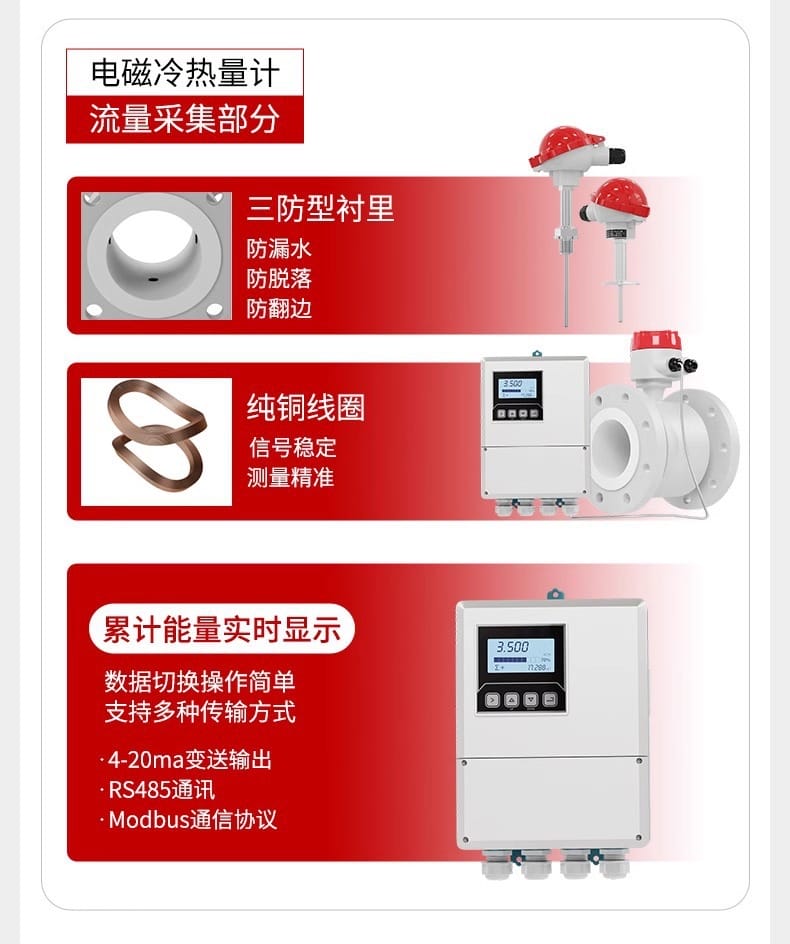

2.1 电磁冷热量计

参数项	技术指标
精度等级	±0.5%R（千分之五）
公称压力	1.6MPa（DN10~DN200）；1.0MPa（DN250~DN1000）；0.6MPa（DN1100~DN2000）；其他规格可定制
安装方式	法兰安装（默认）；法兰夹持（定制）；卡箍安装（定制）
电极类型	316L电极（标配）；HB/HC合金电极（强酸碱）；钛电极；钽电极；碳化钨电极；铂金电极
衬里材质	氯丁橡胶（CR）；聚四氟乙烯（F4/PTFE/FEP）；聚氨酯橡胶；PFA
介质温度	氯丁橡胶：-10℃~70℃；聚氨酯橡胶：-10℃~60℃；PTFE/FEP/PFA：-10℃~120℃
量程比	10:1
工作环境	工作温度：-10℃~55℃；存储温度：-40℃~65℃
流体要求	导电介质（电导率≥5μS/cm）
输出信号	4-20mA、RS485、Modbus协议

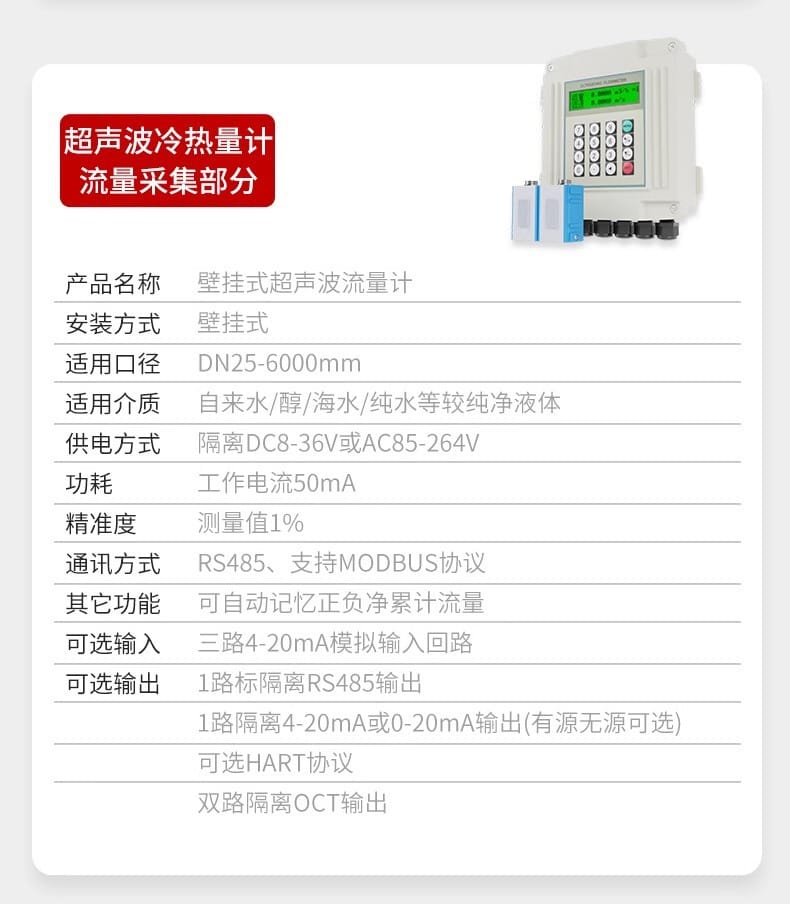

2.2 超声波冷热量计（壁挂式）

参数项	技术指标
适用口径	DN25~6000mm
适用介质	自来水、醇类、海水、纯水等较纯净液体
供电方式	隔离DC8-36V 或 AC85-264V
工作功耗	工作电流50mA
精准度	测量值±1%
通讯方式	RS485，支持Modbus协议；可选HART协议
特殊功能	自动记忆正负净累计流量
可选输入	三路4-20mA模拟输入回路
可选输出	1路隔离RS485输出；1路隔离4-20mA或0-20mA输出（有源/无源可选）；双路隔离OCT输出

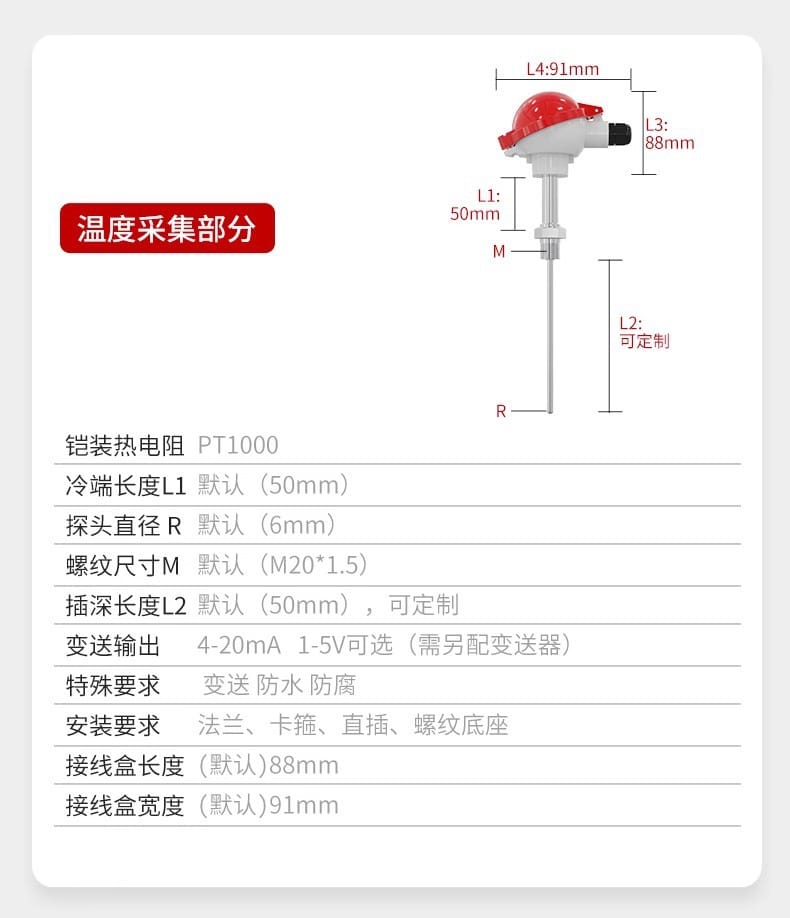

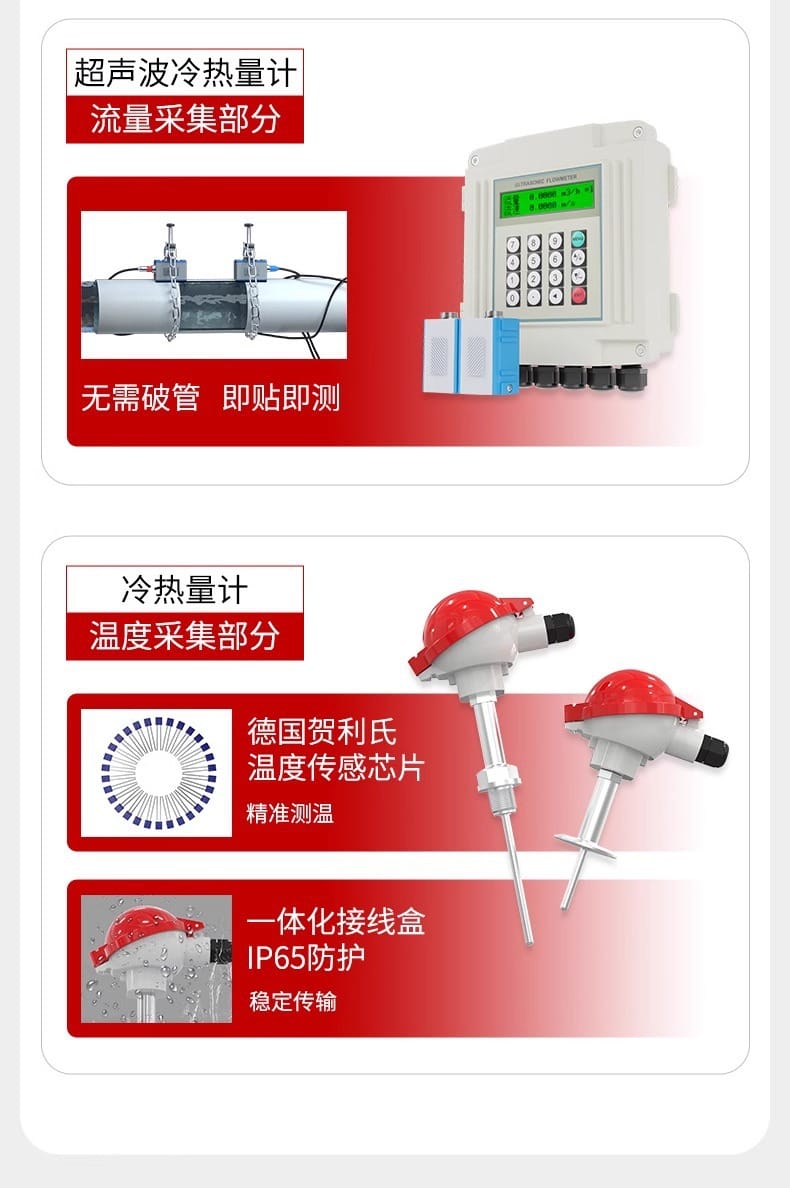

2.3 温度采集部分

参数项	技术指标
传感器类型	铠装热电阻PT1000（德国贺利氏芯片）
冷端长度L1	默认50mm
探头直径R	默认Φ6mm
螺纹尺寸M	默认M20×1.5
插深长度L2	默认50mm（可定制）
变送输出	4-20mA / 1-5V（需另配变送器）
防护等级	IP65一体化接线盒
安装方式	法兰、卡箍、直插、螺纹底座
特殊要求	防水、防腐定制

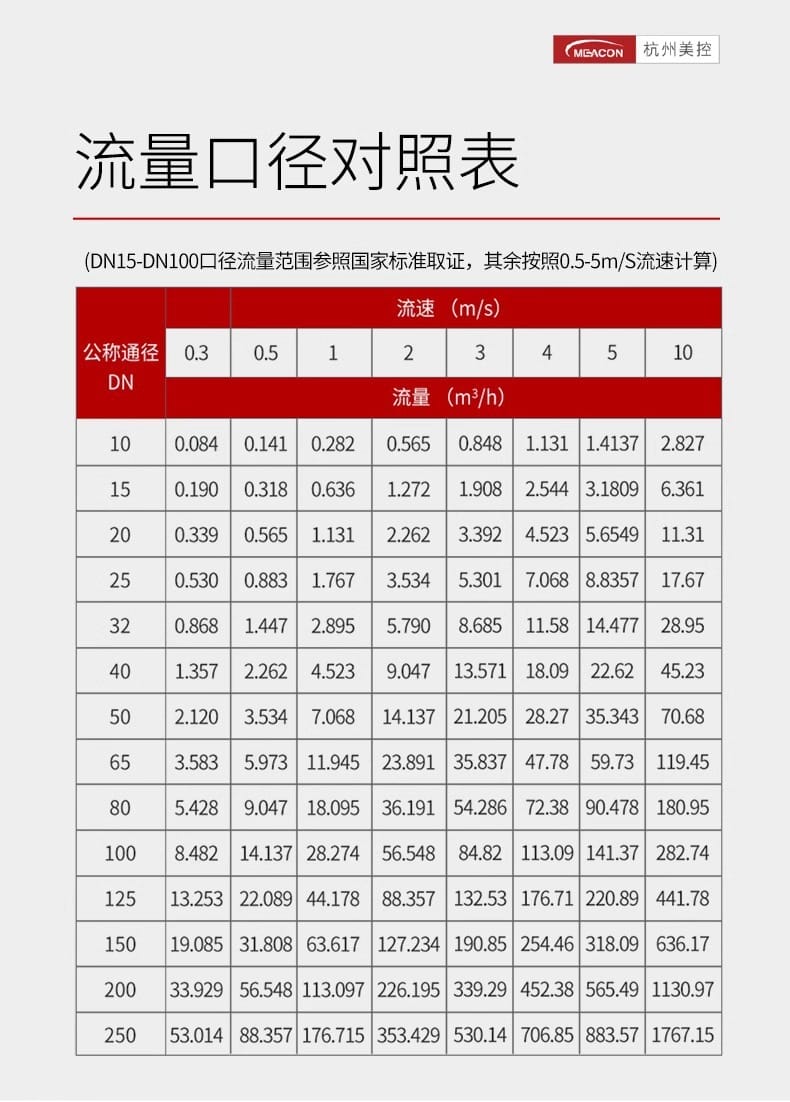

2.4 流量口径对照表（部分）

公称通径DN	0.5m/s	1m/s	2m/s	3m/s	4m/s	5m/s
DN25	0.883 m³/h	1.767 m³/h	3.534 m³/h	5.301 m³/h	7.068 m³/h	8.836 m³/h
DN32	1.447 m³/h	2.895 m³/h	5.790 m³/h	8.685 m³/h	11.58 m³/h	14.48 m³/h
DN40	2.262 m³/h	4.523 m³/h	9.047 m³/h	13.57 m³/h	18.09 m³/h	22.62 m³/h
DN50	3.534 m³/h	7.068 m³/h	14.14 m³/h	21.21 m³/h	28.27 m³/h	35.34 m³/h
DN65	5.973 m³/h	11.95 m³/h	23.89 m³/h	35.84 m³/h	47.78 m³/h	59.73 m³/h
DN80	9.047 m³/h	18.10 m³/h	36.19 m³/h	54.29 m³/h	72.38 m³/h	90.48 m³/h
DN100	14.14 m³/h	28.27 m³/h	56.55 m³/h	84.82 m³/h	113.1 m³/h	141.4 m³/h
DN125	22.09 m³/h	44.18 m³/h	88.36 m³/h	132.5 m³/h	176.7 m³/h	220.9 m³/h
DN150	31.81 m³/h	63.62 m³/h	127.2 m³/h	190.9 m³/h	254.5 m³/h	318.1 m³/h
DN200	56.55 m³/h	113.1 m³/h	226.2 m³/h	339.3 m³/h	452.4 m³/h	565.5 m³/h
DN250	88.36 m³/h	176.7 m³/h	353.4 m³/h	530.1 m³/h	706.9 m³/h	883.6 m³/h

注：DN15-DN100口径流量范围参照国家标准取证，其余按照0.5-5m/s流速计算

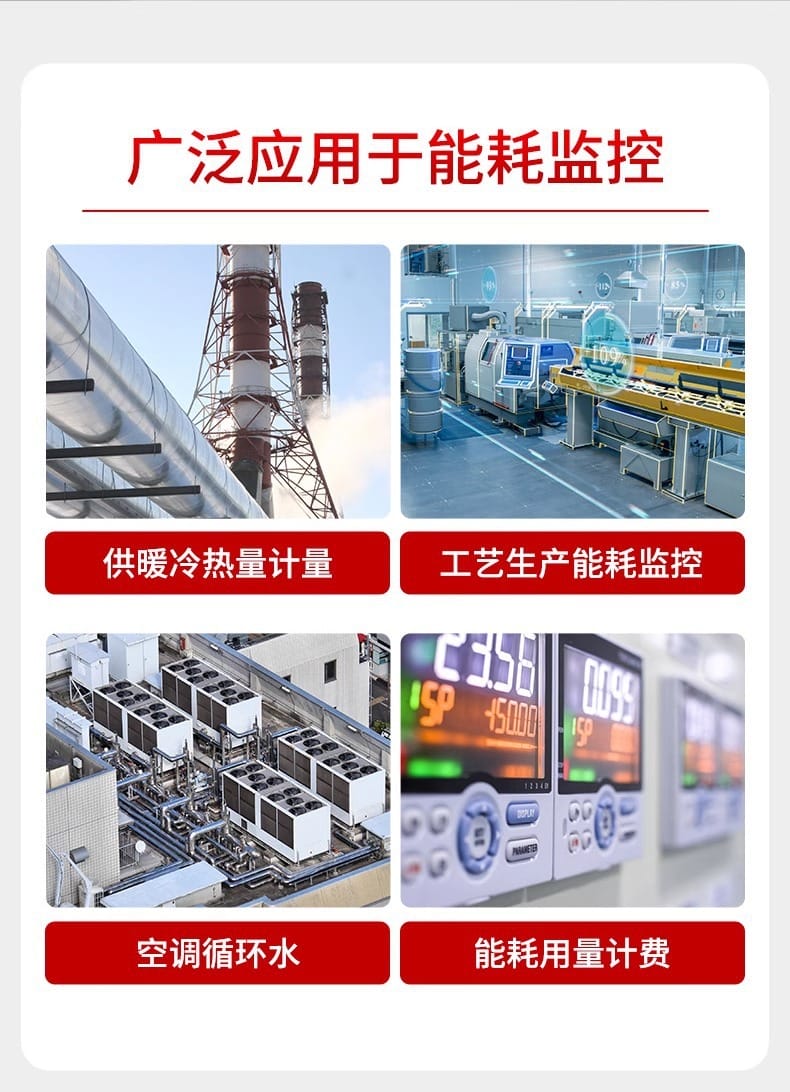

三、应用行业

应用领域	典型场景

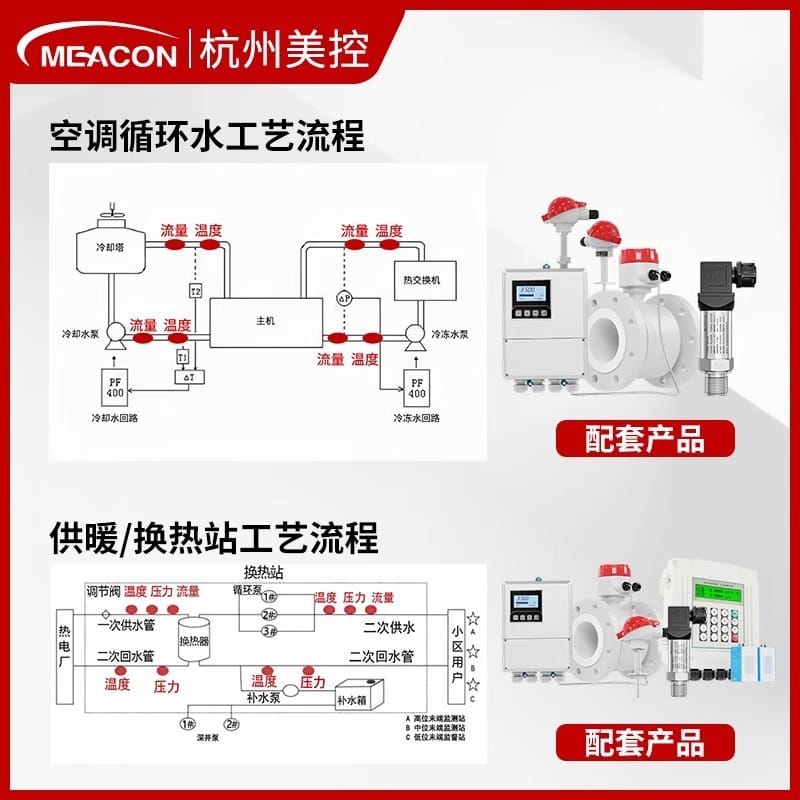

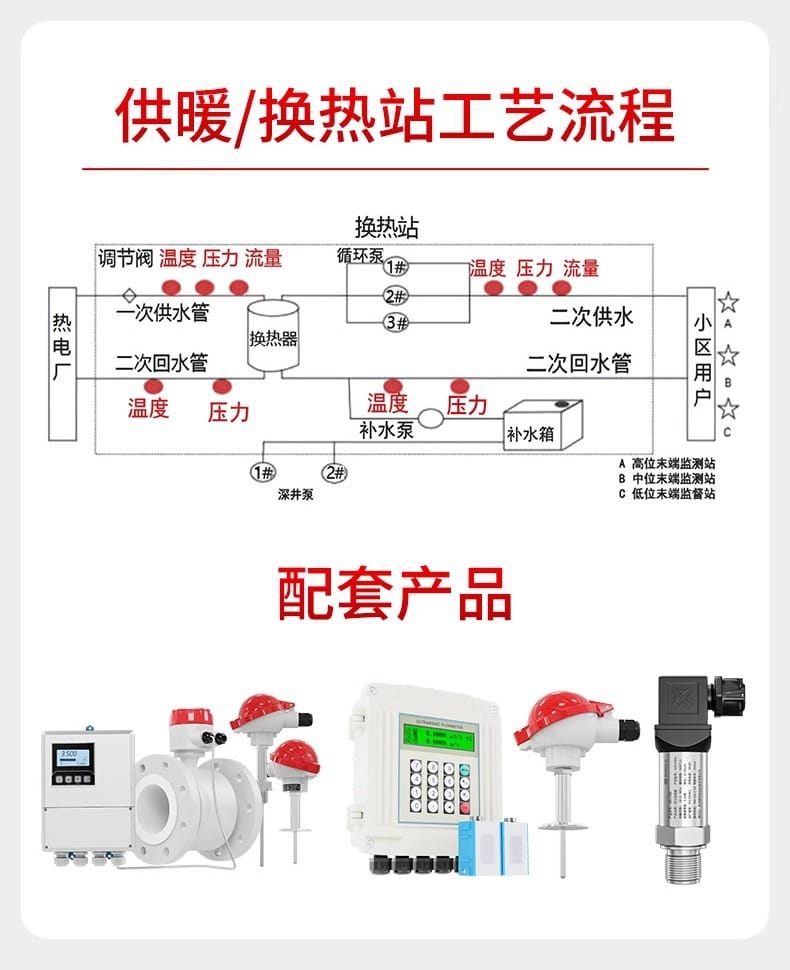

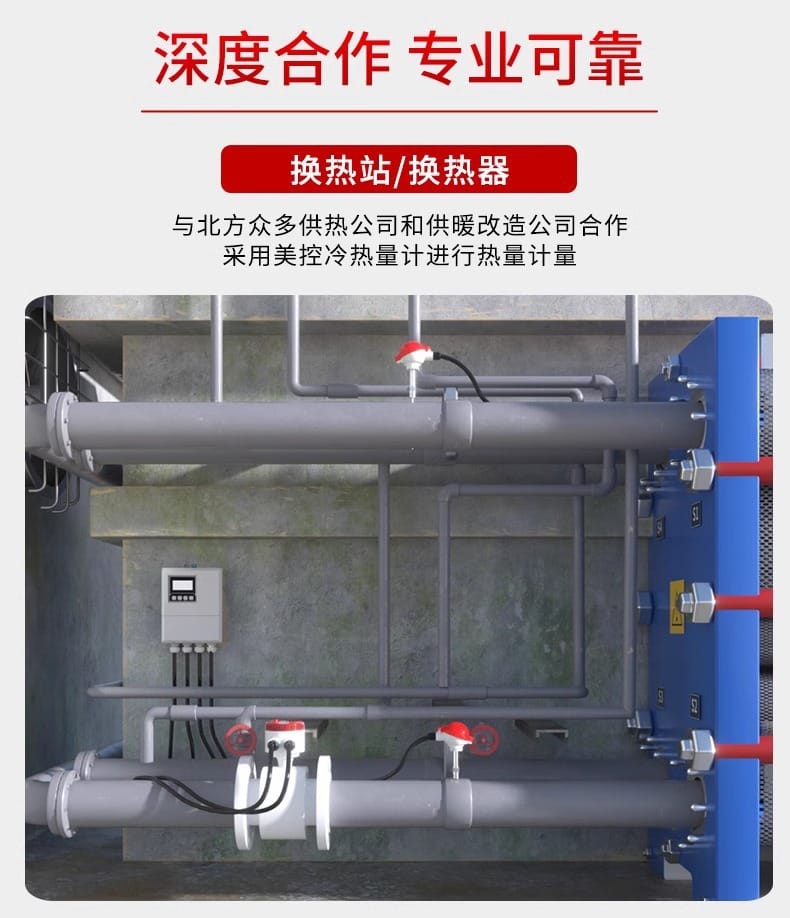

集中供暖/换热行业	换热站热量计量、供暖能耗管控、小区用户热量计费

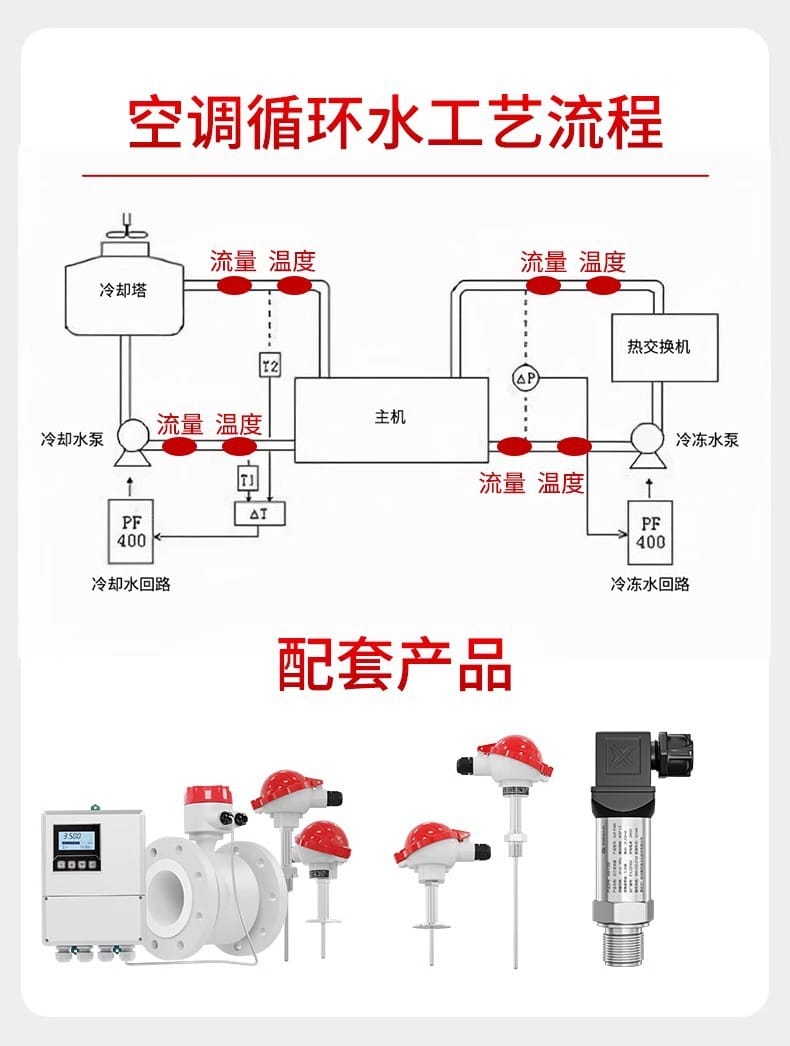

中央空调系统	楼宇空调能源消耗监控、冷热站能耗计量、风机盘管计费
数据中心	制冷系统能耗监测、精密空调冷量计量、PUE能效管理
工业能耗监控	工艺生产能耗监控、循环水系统流量温度监测、能源管理系统（EMS）
建筑能源管理	商业综合体能耗计费、酒店医院空调计量、节能改造评估

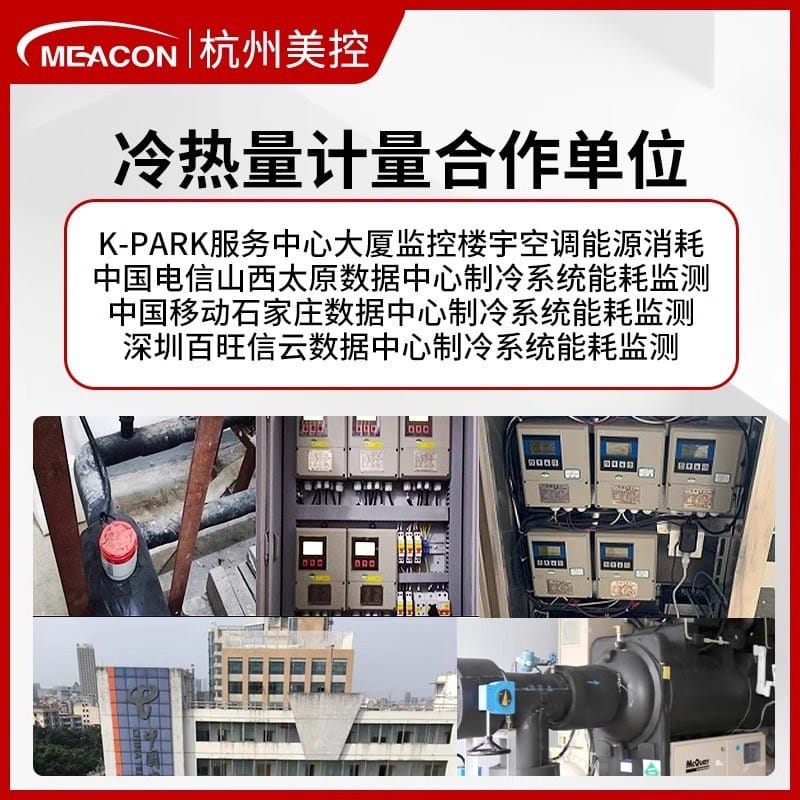

标杆案例

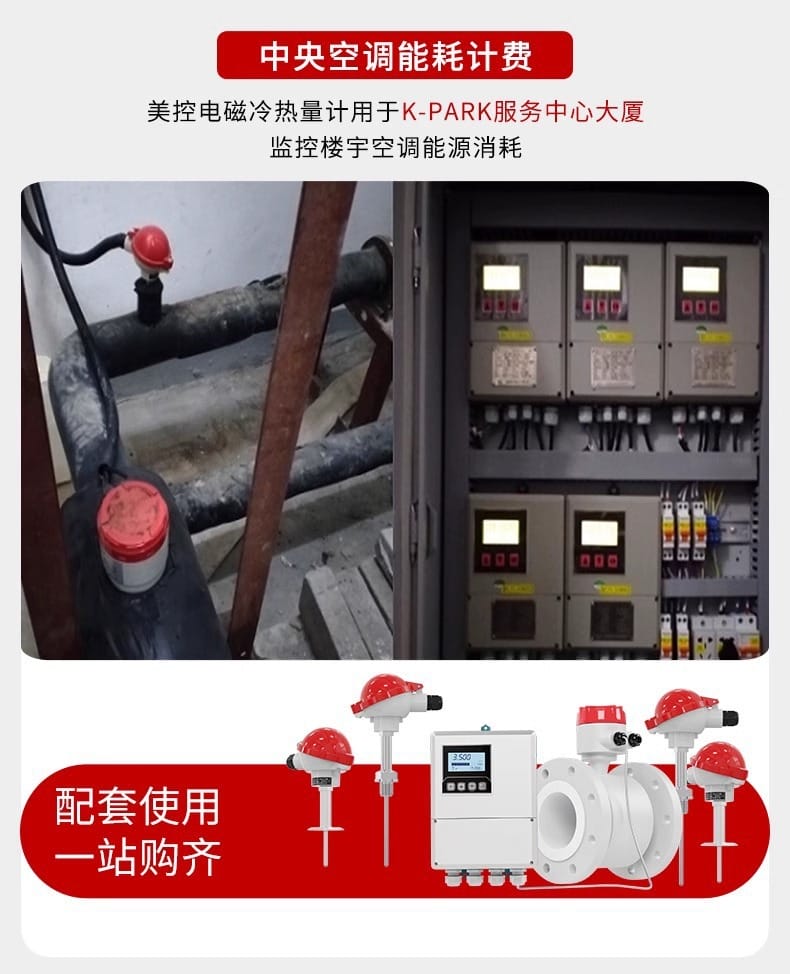

K-PARK服务中心大厦：中央空调能耗计费系统

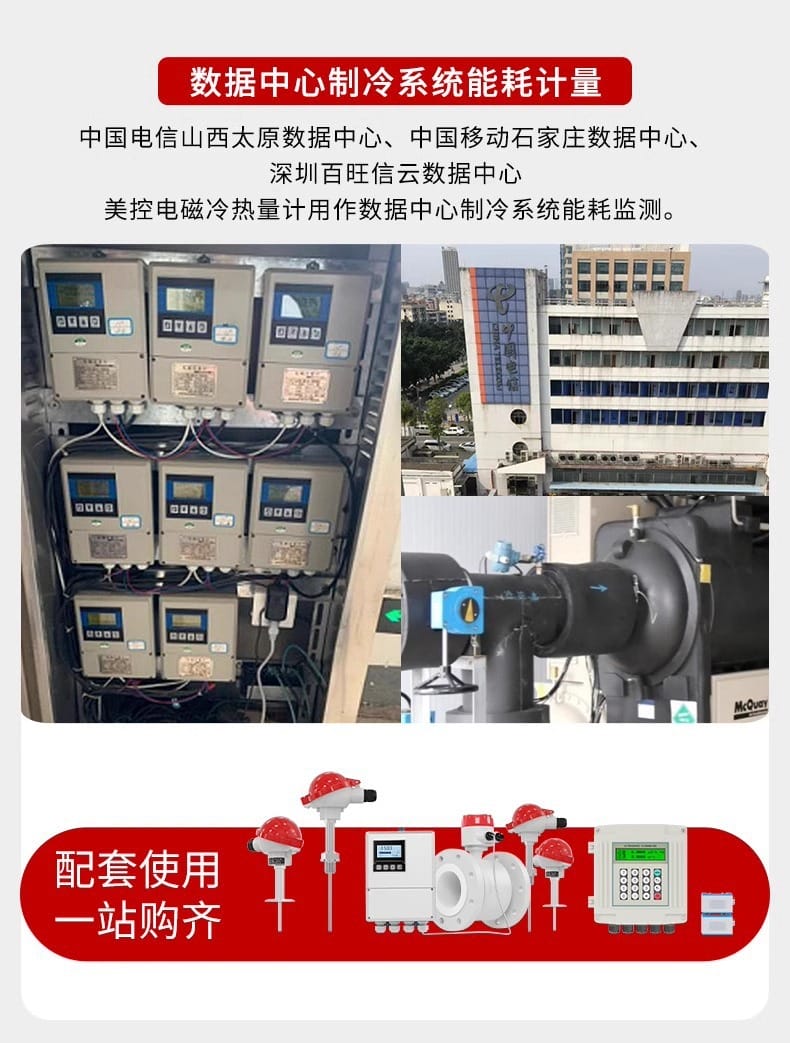

中国电信山西太原数据中心：制冷系统能耗计量
中国移动石家庄数据中心：数据中心冷量监测
深圳百旺信云数据中心：精密空调能耗管控

四、安装条件

4.1 电磁冷热量计安装要求

项目	具体要求
安装位置	水平或垂直管道，避免强电磁干扰区域
前后直管段	上游≥5DN，下游≥3DN（推荐上游10DN，下游5DN）
流向要求	介质流向与传感器箭头标识方向一致
接地要求	必须可靠接地，接地电阻≤10Ω
满管要求	确保测量管段始终满管，避免气泡积聚
温度传感器	供水管、回水管各安装一对PT1000温度传感器
安装方式	法兰连接（默认）；高温/高压场合建议分体式安装

4.2 超声波冷热量计安装要求

| 项目 | 具体要求 | |:---|:---|:---| | 安装方式 | 外贴式（无需破管）；壁挂式主机安装于墙面或仪表箱 | | 管道材质 | 适用于碳钢、不锈钢、铜、塑料等均匀致密管材 | | 管壁条件 | 表面清洁、无锈蚀、无涂层剥落，需打磨至金属光泽 | | 耦合剂 | 必须使用专用超声波耦合剂，确保探头与管壁充分接触 | | 探头间距 | 根据管径和壁厚按说明书计算确定，误差≤±1mm | | 安装位置 | 水平管道侧面（3点或9点钟方向），避开顶部和底部 | | 流体要求 | 较纯净液体，悬浮物含量≤10g/L，气泡含量少 |

4.3 通用安装注意事项

避免安装在管道最高点或最低点（易积聚气泡或杂质）
远离泵、阀门等扰流件，直管段不足时需加装整流器
户外安装需配置防护箱，防晒防雨
温度传感器安装需确保与介质充分热交换，响应时间≤10s

五、注意事项

5.1 使用注意事项

类别	具体说明
介质兼容性	电磁式仅适用于导电液体（电导率≥5μS/cm），超声波式适用于较纯净液体
温度限制	严禁超温运行，超过衬里/传感器耐温范围将造成永久性损坏
压力安全	工作压力不得超过公称压力，脉动压力场合需加装缓冲装置
电气安全	接线前务必切断电源，防爆场合需选用防爆型产品
防雷保护	户外安装建议配置信号防雷器和电源防雷器

5.2 维护与保养

定期校准：建议每年进行一次精度校准，贸易结算场合按当地计量法规执行
电极清洗：电磁式电极结垢时，需用软布或软毛刷蘸取中性清洗剂清洁，严禁硬物刮擦
衬里检查：定期检查衬里有无磨损、鼓包、脱落现象
探头维护：超声波探头表面保持清洁，耦合剂老化需及时更换
温度传感器：定期校验温度示值误差，确保配对精度≤0.1℃

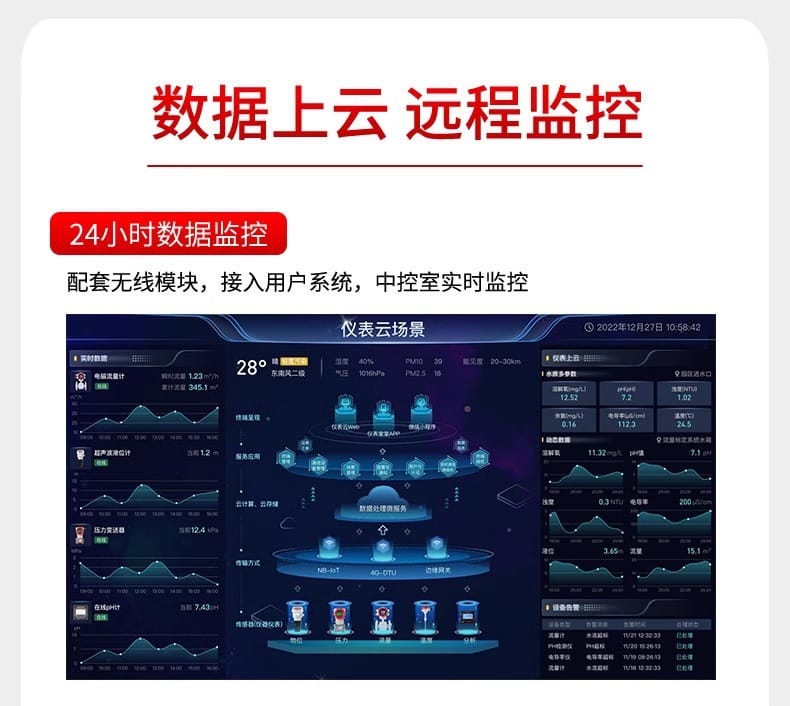

5.3 数据管理与云平台

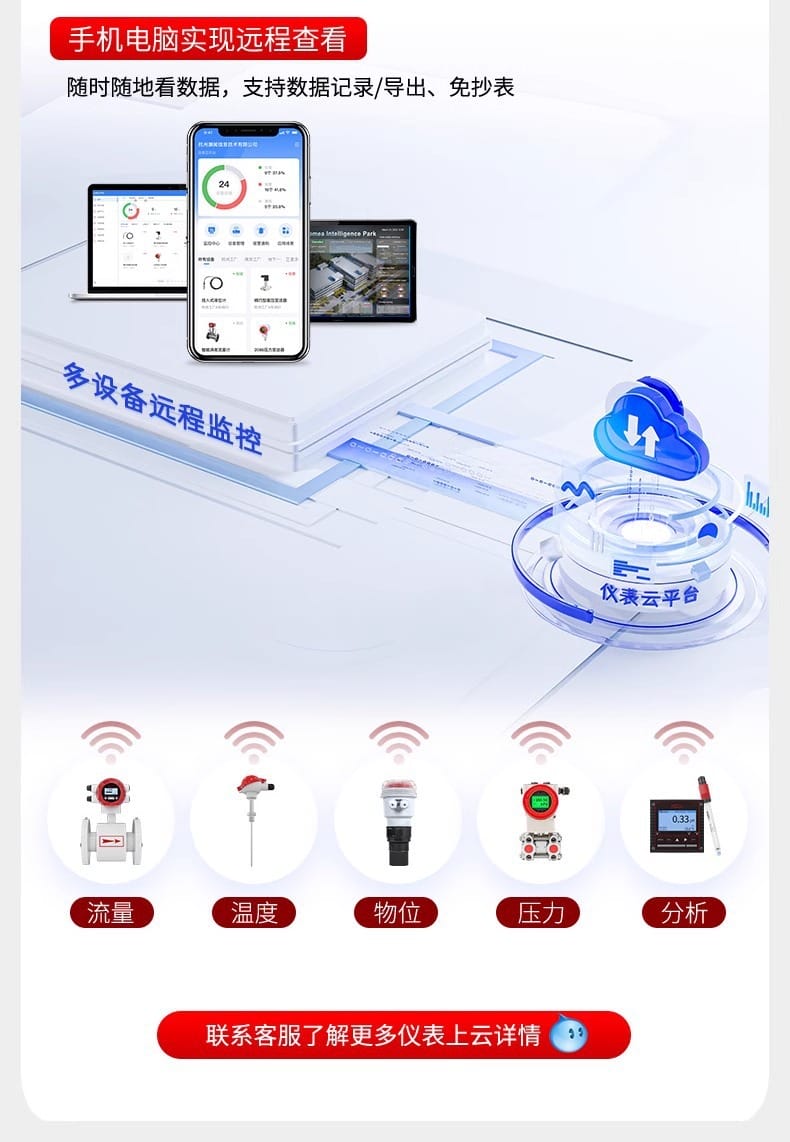

配套无线模块（NB-IoT/4G-DTU）可实现数据上云
支持仪表云平台及微信小程序远程监控
数据记录周期、报警阈值可通过云平台远程配置
历史数据支持导出Excel格式，便于能耗分析

5.4 选型建议

应用场景	推荐类型	理由
导电液体、高精度计量	电磁冷热量计	精度高、稳定性好、适用范围广
非导电液体、纯水、醇类	超声波冷热量计	无需破管、无压损、安装便捷
大口径管道（DN300以上）	超声波冷热量计	成本优势明显，安装维护方便
强腐蚀性介质	电磁冷热量计（特殊电极衬里）	可定制钽电极、PTFE衬里等
空间受限场合	一体式结构	集成度高，安装紧凑
高温/振动环境	分体式结构	电子单元远离恶劣环境，可靠性高

六、企业资质与服务保障

项目	内容
生产基地	21500m²现代化智能厂房，年产300000套传感设备

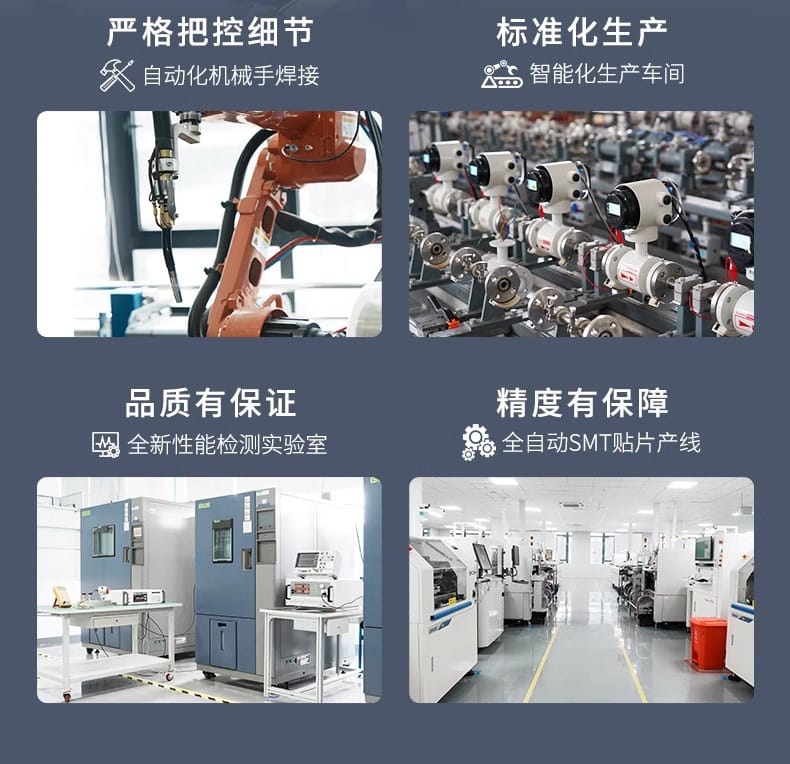

生产标准	自动化机械手焊接、智能化生产车间、全自动SMT贴片产线
权威认证	ISO9001:2015、CE、SGS、CMC；国家标准主要起草单位；专精特新企业
技术专利	拥有近100项技术专利
服务网络	全国30+办事处，提供专业技术支持
合作客户	霍尼韦尔、农夫山泉、华为、长安汽车、可口可乐、中国航天、中船重工等
累计服务	超700000套产品应用于各行业
