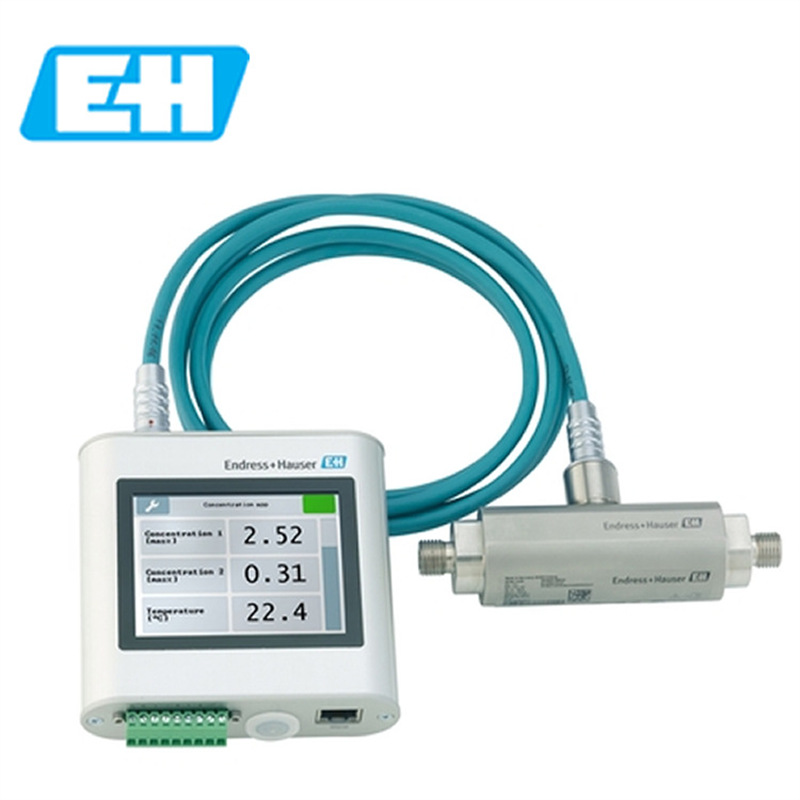

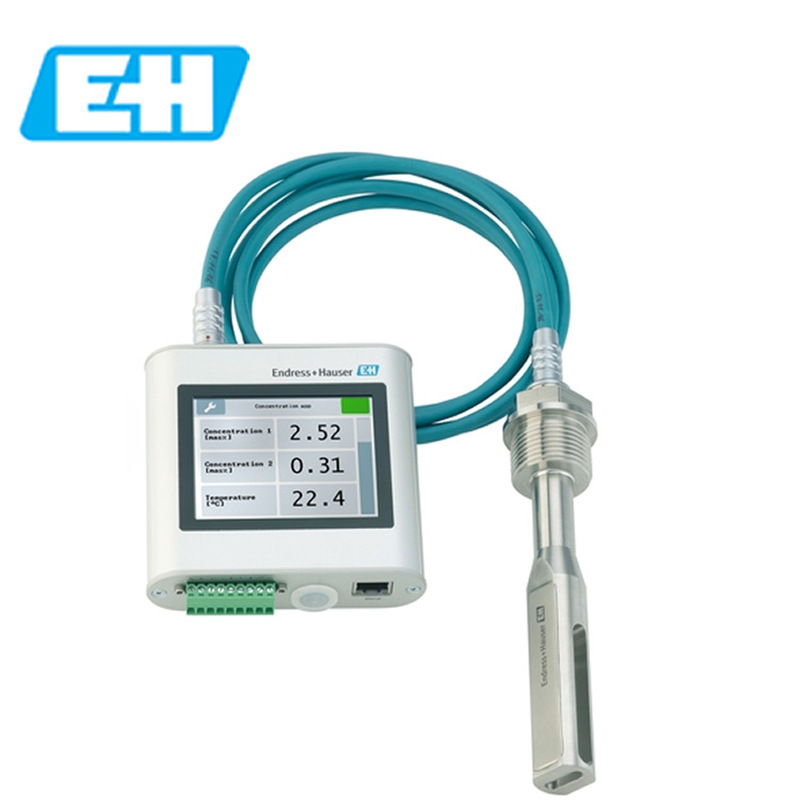

恩德斯豪斯 Teqwave F 超声波浓度测量仪表

Teqwave F 是一款采用表面声波技术的智能、灵活型管道式浓度测量仪表，专为实时液体分析量身定制。该设备凭借其高精度的原位浓度测量能力，成为管道特别是撬装设备中液体分析的理想选择，能够有效降低运营成本并提升过程安全性。

核心特点

创新测量技术：采用表面声波技术，能够精确、可靠地检测极微小的变化，实现实时在线液体分析。
多变量测量：一台设备可同时监测浓度、密度、声速和温度四个参数，减少了测量点数量，显著节约成本。
过程安全与透明：传感器坚固耐用、免维护，无需采样即可不间断监测产品质量，确保最高过程安全性。
智能灵活应用：创新的 App 概念允许用户根据生产需求自定义和扩展应用范围，轻松应对变化的测量任务。
数据管理便捷：内置数据存储单元，可保存长达 7.5 年的测量值，配合 3.5 英寸 TFT 彩色触摸屏，操作友好，状态显示清晰。

技术参数

项目	规格
测量原理	超声波浓度测量
公称口径	DN 8 ... 25 (3/8" ... 1")
测量变量	浓度、密度、声速、温度
最大测量误差	密度：±0.01 g/cm³；温度：±0.5 K；声速：2 m/s
测量范围	浓度：0 ... 100 %；声速：600 ... 2000 m/s；密度：0.7 ... 1.5 g/cm³
介质温度范围	0 ... 100 °C (32 ... 212 °F)
环境温度范围	0 ... 50 °C (32 ... 122 °F)
最大过程压力	16 bar (232 psi) @ 20 °C
传感器材质	不锈钢 V4A 1.4571
防护等级	传感器：IP68（带插头）/ IP66（无插头）；变送器：IP40
输出信号	4 ... 20 mA / Modbus TCP
电源	24 VDC (18 ... 35 V)
认证	CE认证、C-Tick认证

应用行业

Teqwave F 广泛应用于过程工业，特别适用于需要在管道中进行连续浓度测量的场景。其紧凑和精准的特性使其成为撬装设备制造商和终端客户在化工、食品饮料及制药等行业进行实时液体分析和质量监控的理想选择。

安装条件

安装方式：符合工业标准的 DIN 导轨安装，便捷高效。
管道连接：支持 DN 8 至 DN 25 的公称口径，适用于 3/8" 至 1" 的管道系统。
显示与操作：配备 3.5" TFT 彩色触摸显示屏或 LED 指示灯，便于现场读数与操作。

注意事项

请确保工作环境温度在 0 ... 50 °C 范围内，介质温度不超过 100 °C。
过程压力切勿超过最大限值 16 bar，以保证测量精度和设备安全。
电源供电需稳定在 18 ... 35 V DC 范围内。
在配置应用时，可根据具体测量任务灵活选择和更新 App，以确保测量结果的准确性。

Teqwave F – Device with surface acoustic wave technology

Smart, flexible concentration measuring device as inline version – individually for your process

Teqwave F is ideal for real-time liquid analysis in pipes, particularly in skids. Equipment manufacturers and end customers value the inline device for its accurate in situ concentration measurement. Teqwave reduces the operational expenditure by monitoring up to four measuring parameters at once. Match your Teqwave transmitter perfectly to your production needs: You can individually define and extend your application range by use of the flexible app concept.

undefined

Easy and efficient – real-time in situ liquid analysis
Full transparency – constant monitoring of product quality without sampling
Highest process safety – reliable metering due to robust, maintenance-free sensor
Cost-saving – fewer measuring points due to multivariable measurement
Customized usage – innovative app concept, easily expendable for changing measuring tasks
Simplified process control – user-friendly operation and clear status visualization
Local data backup – integrated data storage for measured values up to 7,5 years

应用领域

The acoustic waveguide measures precisely and reliably, even the smallest changes are detected
Continuous concentration measurement of liquids in pipes.

Device properties

Accurate and pressure-resistant
Nominal diameter: DN 8 to 25 (3/8 to 1")
Industry-compliant, easy installation via DIN rail
3.5" TFT color touch display or LED indication
4-20 mA, Modbus TCP

特征和规格

测量原理
Ultrasonic concentration
产品标题
智能的管道式浓度测量仪表，应用灵活，为您量身定制。使用简单、高效：实时在线液体分析。连续测量管道中液体的浓度。
传感器特点
完全透明：不间断监测产品质量，无需抽检。最高过程安全性：传感器坚固耐用，免维护，计量可靠。使用经济：多变量测量所需测量点数量更少。高测量精度，抗耐压能力。公称口径：DN 8...25 (³⁄₈...1")。
变送器特点
按需定制：创新的app理念，改造升级简单，轻松应对各类测量任务。简化过程控制：操作友好，状态显示清晰。现场数据备份：内置测量值数据存储单元，保存时间长达7.5年。符合工业标准，便捷地安装在DIN导轨上。3.5" TFT彩色显示屏或LED指示灯标识。
公称口径范围
DN 8 (3/8“)...25 (1“)
测量变量
浓度、密度、声速、温度
最大测量误差
密度：±0.01g/cm³
温度：±0.5K
声速：2m/s
测量范围
浓度符合浓度app中的数据表，最大为0...100 %
声速：600...2000 m/s
温度浓度app数据表，最高0...+100 °C (32...+212 °F)
密度：0.7...1.5 g/cm³
最大过程压力
最大16 bar (232 psi)，20 °C (68 °F)时
介质温度范围
0...100 °C (32...212 °F)
环境温度范围
0...50 °C (32...122 °F)
传感器外壳材质
不锈钢V4A 1.4571
防护等级
传感器：IP68（带电缆插头）、IP66（无电缆连接头）
变送器：IP40
显示/操作
LED状态指示灯
TFT彩色触摸显示屏
输出
4...20 mA / Modbus TCP
电源
24 VDC（18...35 V）
产品安全性
CE认证、C-Tick认证
