恩德斯豪斯电磁流量计10L40-DN40 | 上海阔思电子有限公司OEM供应

流量液位压力〉流量计〉恩德斯豪斯电磁流量计 E+H电磁流量计10L40-QC0A1AA0A4AA

恩德斯豪斯电磁流量计 E+H电磁流量计10L40-QC0A1AA0A4AA

价格: ￥6923.12

品牌名称：: 恩德斯豪斯

商品编码：: CP00436

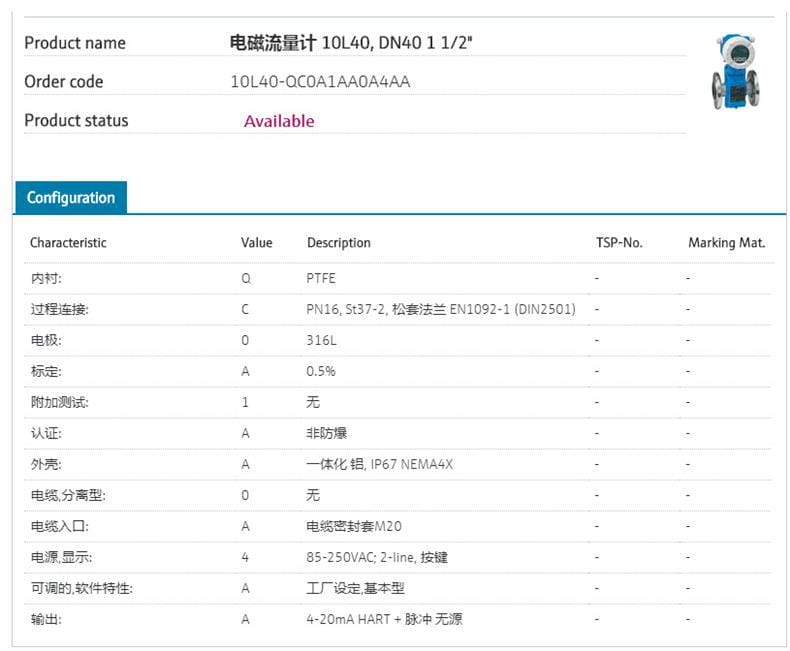

规格型号：: 10L40-QC0A1AA0A4AA

分类：: 流量计

小分类：: 电磁流量计

+ -

加入购物车联系客服获取报价

电话：17317795937

核心特点
- 松套法兰设计：安装灵活，降低安装成本，不受管道法兰安装影响（DN<350/14"）。
- 节能型流量测量：横截面与管道一致，无压损。
- 免维护：无可动部件，减少维护成本。
- 经济实用：为简便运用和直接集成设计，性价比高。
- 操作安全：显示模块提供简单易读的过程信息。
- 符合行业标准：完全符合IEC/EN/NAMUR标准。
- 双向测量原理：不受压力、密度、温度和粘度限制。
- 传感器重量优化：重量最多减轻30%，便于安装。
技术参数
- 公称口径范围：DN 25...2400（1...90"），松套法兰（DN 25...300）、固定法兰（DN 350...2400）。
- 接液部件材质：内衬为聚酰胺、硬橡胶或PTFE；电极为1.4435 (316L)或Alloy C22 2.4602合金。
- 测量变量：体积流量。
- 测量误差：体积流量 ±0.5% o.r. ±2 mm/s。
- 测量范围：9 dm³/min...162 000 m³/h（2.5 gal/min...1030 Mgal/d）。
- 过程压力：PN 16, Cl. 150。
- 介质温度范围：PFA内衬 0...+80°C；高温型PFA内衬 –20...+50°C；PTFE内衬 –20...+90°C。
- 环境温度范围：碳钢法兰 –10...+60°C；不锈钢法兰 –40...+60°C。
- 传感器外壳材质：DN 25...300为铝合金AlSi10Mg带涂层；DN 350...2400为碳钢带保护漆涂层。
- 变送器外壳材质：粉末压铸铝。
- 防护等级：一体式IP67/type 4X；分体式传感器标准IP66/type X，可选IP68/type 6P；分体式变送器IP66/67/type 4X。
- 显示/操作：两行显示，按键操作；可通过现场显示单元和调试软件设置。
- 输出：4...20 mA HART（有源）+ 脉冲/开关量输出（无源）。
- 输入：无。
- 数字通信：HART。
- 电源：11...40 VDC / 85...250 VAC（45...65 Hz）/ 20...28 VAC（45...65 Hz）。
- 防爆认证：cCSAus。
- 产品安全性：CE认证、C-Tick认证。
- 计量认证：在认证标定装置上标定（符合ISO/IEC 17025）。
- 卫生型认证：饮用水认证（ACS、KTW/W270、NSF 61、WRAS BS 6920）。
应用行业

完全适用于水和污水行业的标准测量场合，如供水、污水处理、工业废水等。

安装条件
- 松套法兰设计：安装灵活，不受管道法兰安装影响，适用于DN<350/14"的场合。
- 安装开档尺寸缩短：符合DVGW/ISO标准，便于在紧凑空间内安装。
- 过程连接：支持PN16，St37-2松套法兰（EN1092-1/DIN2501），也可选固定法兰。
- 传感器重量优化：最多减轻30%，降低安装支撑要求。
- 防护等级：一体式IP67，分体式可选IP68，适应不同环境。
- 电源要求：需提供合适的电源（11...40 VDC或85...250 VAC等）。
注意事项
- 介质温度范围：根据内衬材质不同，温度上限不同（PFA 80°C，PTFE 90°C），避免超温。
- 环境温度：碳钢法兰环境温度–10...+60°C，不锈钢法兰–40...+60°C，注意低温或高温环境对电子部件的影响。
- 防护等级：分体式传感器可选IP68，但需正确密封电缆入口（M20电缆密封套）。
- 防爆认证：仅cCSAus认证，需确认使用区域是否适用。
- 饮用水应用：需确保内衬和电极材料符合相关饮用水认证（ACS、KTW等）。
- 安装方向：建议水平或垂直安装，确保管道完全充满液体，避免气泡影响测量精度。
- 接地要求：电磁流量计需良好接地，避免干扰。
- 维护：虽免维护，但建议定期检查电极和衬里是否磨损或污染。

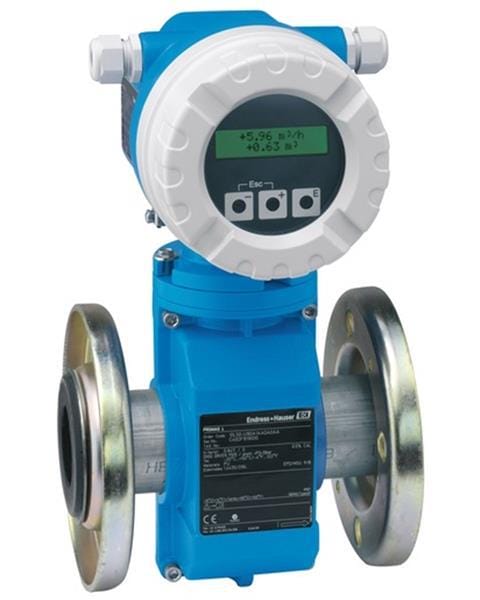

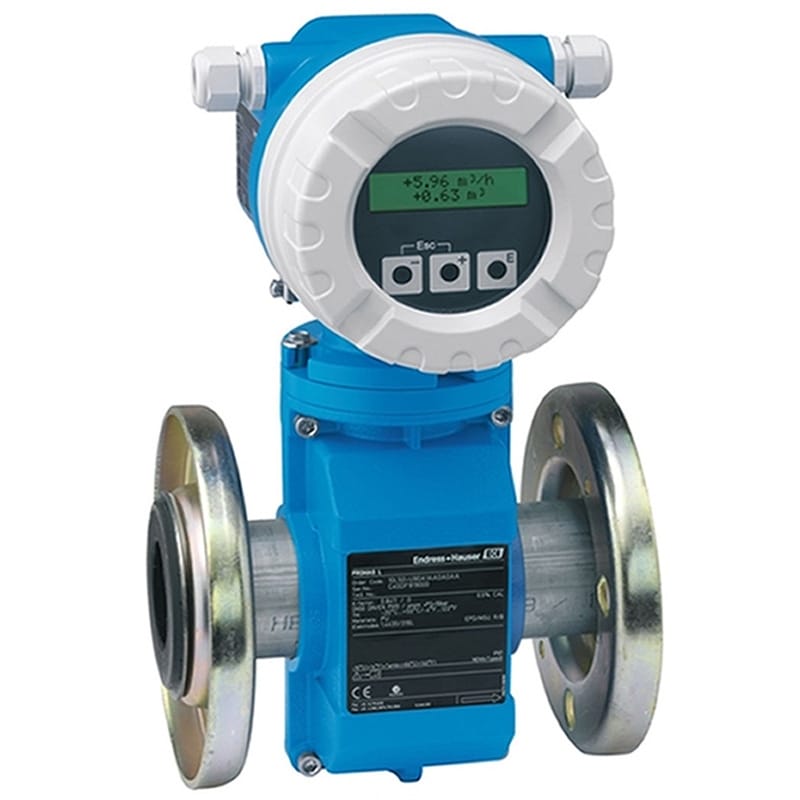

Proline Promag 10L 电磁流量计

流量计配备重量优化的传感器，性价比高

Promag L作为多用途的标准传感器，适用于水和污水行业，采用松套法兰过程连接，安装灵活，不受管道法兰的安装影响。结合满足基本应用并能够直接集成的Promag 10型变送器， Promag 10L在广泛的用途中提供精确的液体测量。它是您大限度降低成本的优选解决方案。
- 优势
  降低了安装成本的松套法兰设计，安装灵活（DN<350/14")

  节能型流量测量-横截面与管道一致，无压损

  免维护 - 无可动部件

  经济 - 为简便运用和直接集成设计

  操作安全 - 显示模块提供简单易读的过程信息

  完全符合行业标准 - IECE/EN/NAMUR
- 应用领域
  双向测量原理不受压力、密度、温度和粘度的限制

  完全适用于水和污水行业的标准测量场合

  仪表特性

  传感器重量最多可减轻 30 %

  公称直径：DN 25 ～ 2400 (1～ 90")

  安装开档尺寸缩短，符合DVGW/ISO标准

  两行显示，按键操作

  一体化型或分离型

  HART
特征和规格
测量原理

电磁

产品标题

该流量计配备重量优化的传感器，十分经济。完全适用于水和污水行业中的标准应用。

传感器特点

降低了安装成本松套法兰设计，安装灵活（DN<350/14")。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。传感器重量最多可以减轻30 %。公称口径：DN 25...2400 (1...90")。

变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。

公称口径范围

松套法兰；松套法兰，成型钢板：DN 25...300 (1...12")
固定法兰：DN 350...2400 (14...90")

接液部件材质

内衬：聚酰胺、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金

测量变量

体积流量

测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)

测量范围

9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)

过程压力

PN 16, Cl. 150

介质温度范围

PFA内衬：0...+80 °C (+32...+176 °F)
高温型PFA内衬：–20...+50 °C (–4...+122 °F)
PTFE内衬：–20...+90 °C (–4...+194 °F)

环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)

传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg，带涂层
DN 350...2400 (14...90")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层

变送器外壳材质

粉末压铸铝

防护等级

一体式仪表：IP67，type 4X
分体式传感器（标准）：IP66，type X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP66/67，type 4X

显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置

输出

4...20 mA HART（有源）
脉冲/开关量输出（无源）

输入

无

数字通信

HART

电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）

防爆认证

cCSAus

产品安全性

CE认证、C-Tick认证

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）

卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920
......................................................................................................................................................................................................................................................................................................................................
