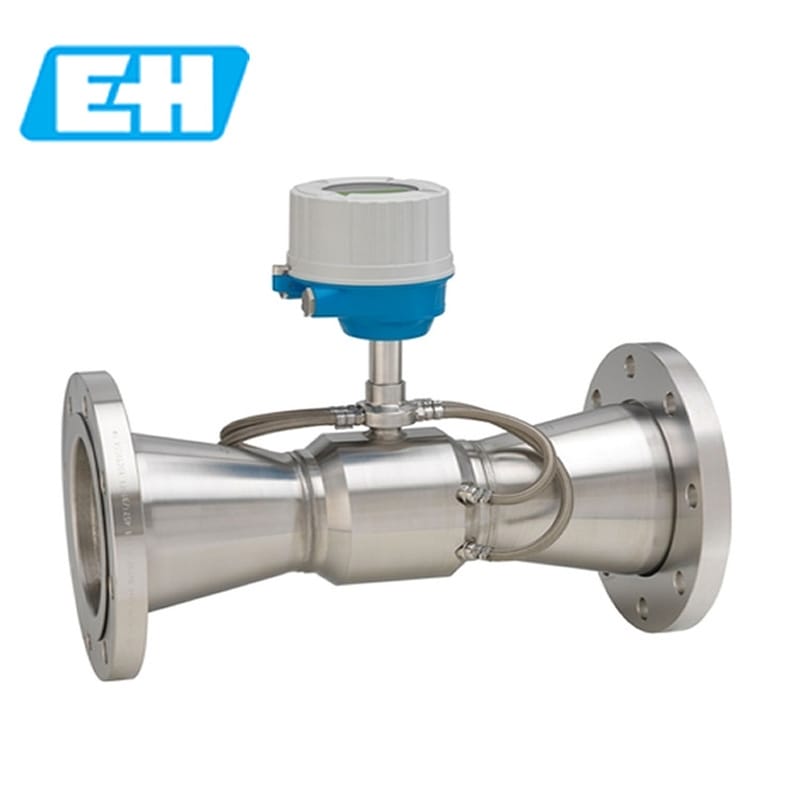

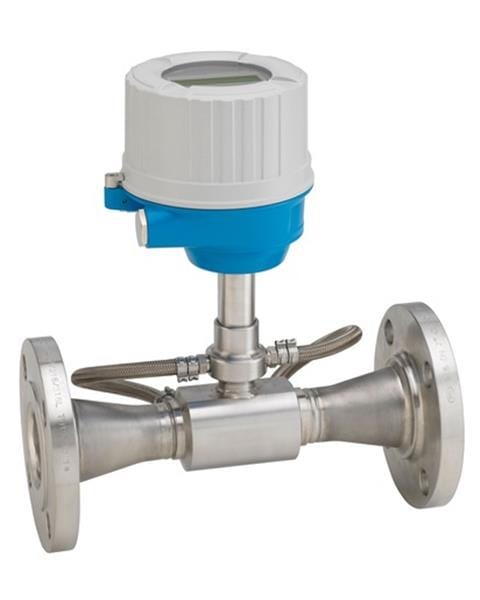

要选恩德斯豪斯 Prosonic Flow E100 这款超声波流量计，采购和车间主任问来问去就是那几件事：这表稳不稳、坏了找谁、多久到货、附近有没有厂在用。我们这边（上海阔思电子有限公司）常年做这个系列的供货和技术对接，把之前分散在几篇资料里的内容并到一起讲一遍。E100 不是单一规格，它是一整个系列：口径从 DN50 到 DN150，变送器是同一套，传感器按管径配，接液材质和防护等级还能按现场条件挑。先把你这套工况该落在哪一档上说清楚，后面的接线和调试就好办了。
E100 走的是超声波时差法，管道里没有可动部件，也不装缩径件，压损基本可以不算。它测的不止流量：机身里带了温度测量，体积流量、质量流量、声速、流速、温度能一起读出来，原来要装两个测点的地方，一台表往往就够。量程比做到 200:1，这个数别小看，夜间小流量和白班满负荷能在同一台表上兼顾，不用为了两头都准去装一大一小两台。
整个系列共用的东西主要是三样。测量原理本身不受介质压力、密度、温度和电导率变化影响，介质换了配方不用重新标定。Heartbeat Technology 心跳技术能做在线自校验和合规性检查，标定间隔可以按实际工况往后拉。变送器内置网页服务器，拿笔记本或手机连上就能读数、改参数，不用另装软件。
之前资料里提到的 E100 各种配置，说的都是同一系列里的不同规格，差别集中在口径、接液材质和防护等级这三处。下面这张表是通用硬指标，先拿它跟现场工况对一遍，对不上的地方再往材质和防护档次上找。
| 参数项目 | 技术指标 |
|---|---|
| 测量原理 | 超声波时差法 |
| 公称口径 | DN50 ... DN150（2" ... 6"） |
| 流量测量范围 | 0.025 ... 5 m/s；0 ... 6360 dm³/min |
| 流量测量精度 | ±0.5% o.r.（流速 0.5 ... 10 m/s）；±0.7% o.r.（流速低于 0.5 m/s） |
| 温度测量精度 | ±2.0 ℃ |
| 最大过程压力 | PN 25 / ASME Cl. 150 |
| 介质温度范围 | 0 ... 150 ℃ |
| 环境温度范围 | -20 ... 60 ℃ |
| 接液部件材质 | 测量管 1.4301（F304）；过程连接 1.4571、1.4404（F316L）、1.4306/1.4307（F304L）、1.0038（S235JR）、A105 |
| 防护等级 | 标准型 IP66/67（Type 4X）；开放式 IP20（Type 1） |
| 显示与操作 | 四行背光显示屏、内置网页服务器、配套调试软件 |
| 信号输出 | 4...20 mA HART（有源）；脉冲/频率/开关量（无源） |
| 供电电源 | 19.2 ... 28.8 VDC |
| 资质认证 | CE、C-tick、EAC、PED、ISO/IEC 17025 标定、TÜV Heartbeat 溯源校验、材料证书 3.1 |
口径是连续可选的，DN50 到 DN150，对应 2" 到 6"。按现场管径定就行，别为了大一档更保险往上凑，管径对不上，流速和直管段都会跟着出问题。
防护等级也分两档：装在户外或者泵房潮湿位置的，选标准型 IP66/67；变送器进控制柜、进空调间的，开放式 IP20 版本就够，成本也低一些。压力等级是 PN25 和 ASME Cl.150 两种，对应现场法兰标准挑。
E100 的定位是公用工程和通用工业，不是往苛刻工艺上顶的重型表。城市供水、工业循环水、水处理厂的进出水计量和管网平衡，是它最常见的场合；锅炉冷凝回水管路上的去离子水、热水、凝结液双向计量，它也接得住。化工、制药、食品饮料和 HVAC 里那些对成本有要求、又要长期稳定读数的液体管路，同样是它的地盘。
介质上有个前提得说在前面：它适用于单相、清洁的液体。带气泡、含大量悬浮物、容易结垢的浆料，不是它的强项。
这套表对安装位置比一般流量计挑一点，但要求都摆在明面上，照着做就行。
环境温度要卡在 -20℃ 到 60℃ 之间，暴晒、雨淋、强振动和变频柜旁边都不是好位置，户外安装请确认选了 IP66/67 那一档。介质温度上限 150℃，这个值别超。
投运前的参数初始化是最容易出问题的一步。管径、壁厚、介质类型、流量单位和校准系数录错一个，整台表的读数会系统性地偏，而且偏得很稳，你不比对根本不觉得哪里不对。第一次投运时，建议把网页服务器里的基础参数打印一份存档。
介质里一旦混进气泡，读数会跳得没规律，这时候先查排气管和泵吸入口，别急着怀疑表坏了。工况本身就带气带渣的，换原理比调参数管用。
下面三个现场是我们对接过的，工况和设备细节都有记录，写出来给你做个参照。
某自来水厂二级泵房的出水母管是 DN150，原来装一台老式超声波表配机械水表做比对。麻烦在夜间小流量时段老表基本不读数，白天满负荷又接近上限，两个工况用同一套系数对不上。换成 E100 DN150，标准型 IP66/67，4...20 mA HART 直接进厂里的 SCADA，脉冲输出接原来的积算仪。调试当天用内置网页服务器把管径、壁厚、介质录进去，半小时收工。跑了小半年，夜间小流量能稳定读出来，心跳自校验做了两次，表一次没拆过。
某化工厂的锅炉冷凝回水管路 DN80，介质是去离子水，常年 85℃ 上下，而且是双向流动——正常运行时回水，反冲洗时倒流。原来用孔板差压，压损大，泵出口压力被吃掉一截；去离子水电导率太低，电磁流量计也不合适。改用 E100 DN80，接液选 F316L，压力等级走 PN25。装上以后管路几乎没有附加压损，正反两向分别计量，补水率总算得清楚了。现场反馈泵的能耗比之前低，正反向切换时没有掉数。
某食品饮料厂的 CIP 清洗液管路是 DN50，改造空间很窄，弯头离得近，直管段实在凑不够；清洗液温度一批一个样，按体积算用量总对不上账。选的是 E100 DN50，靠内置温度测量直接出质量流量。安装时把表往上游挪了两个管径的位置，勉强满足直管段要求。调参用手机连网页服务器改的，产线没停。用下来清洗液按批次能核出准确用量，超用的情况少了，温度变化带来的计量偏差也没再出现。
三个现场有个共同点：介质干净、满管、温度和压力都在表的能力范围内。反过来说，管道里经常带气、含固量高、或者口径比 DN50 还小的场合，别硬上这款表，换测量原理比换量程靠谱。
在公用工程中双向测量去离子水离不开可靠的设备，例如安装在锅炉冷凝回水管路中测量。Prosonic Flow E 100能够在各行业中经济地进行高精度双向流量测量。Prosonic Flow E 100内置温度测量功能，是经实践验证的高性价比多变量流量计。Heartbeat Technology（心跳技术）确保仪表始终合规。
高长期稳定性：传感器可靠且坚固耐用
减少测量点数量：多变量测量仪表
可靠的流量测量：大量程比（200:1）
无需安装其他软硬件，节省现场操作时间：内置网页服务器
延长标定间隔时间：Heartbeat Technology（心跳技术）提供自校验功能
调试简单：提供简要参数说明
测量原理完全不受压力、密度、温度和电导率的影响
在公用工程中双向测量去离子水，例如安装在锅炉冷凝回水管路中测量
仪表特点
最高流量测量精度为0.5%，最高温度测量精度为±2.0 °C
最高允许过程温度为150 °C (302 °F)
整体不锈钢传感器外壳
4...20 mA HART、脉冲/频率输出
现场显示单元提供读数和监测功能
变送器外壳坚固耐用
超声波流量测量
经济型超声波流量计，内置温度测量。在公用工程中双向测量去离子水，例如安装在锅炉冷凝回水管路中测量
高长期稳定性：传感器可靠且坚固耐用。减少测量点数量：多变量测量仪表。可靠的流量测量：大量程比（200:1）。最高流量测量精度为0.5%，最高温度测量精度为±2.0 °C。最高允许过程温度为150 °C (302 °F)。
省时的现场操作，无需安装其他软件和硬件：内置网页服务器。延长标定间隔时间：Heartbeat Technology（心跳技术）提供自校验功能。调试简单：提供简要参数说明。4...20 mA HART、脉冲/频率输出。现场显示单元提供读数和监测功能。
DN 50...150 (2...6")
测量管：1.4301 (F304)
过程连接：1.4571、1.4404 (F316L)、1.0038 (S235JR)、1,4306 (F304L)、1.4307 (F304L)、A105
体积流量、质量流量计算值、声速、流速、温度
体积流量：
- ±0.5 % o.r.，流速在0.5...10 m/s (1.6...33 ft/s)之间时
- ±0.7 % o.r.，流速低于0.5 m/s (1.64 ft/s)时
0.025...5 m/s (0.02...16.4 ft/s)
0...6360 dm3/min (0...1680 gal/min)
PN 25 / ASME Cl. 150
0...150 °C (17.8...302 °F)
-20...60 °C (-4...140 °F)
不锈钢
一体式：带铝合金AlSi10Mg涂层
标准：IP66/67，Type 4X
开放式外壳：IP20，Type 1
四行背光显示（无现场操作）
通过网页服务器和调试软件设置
4...20 mA HART（有源）
脉冲/频率/开关量输出（无源）
无
19.2...28.8 VDC
无
CE认证、C-tick认证、EAC认证
在认证标定装置上执行标定（符合ISO/IEC 17025标准）
Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TÜV认证）
PED
3.1材料证书
......................................................................................................................................................................................................................................................................................................................................
