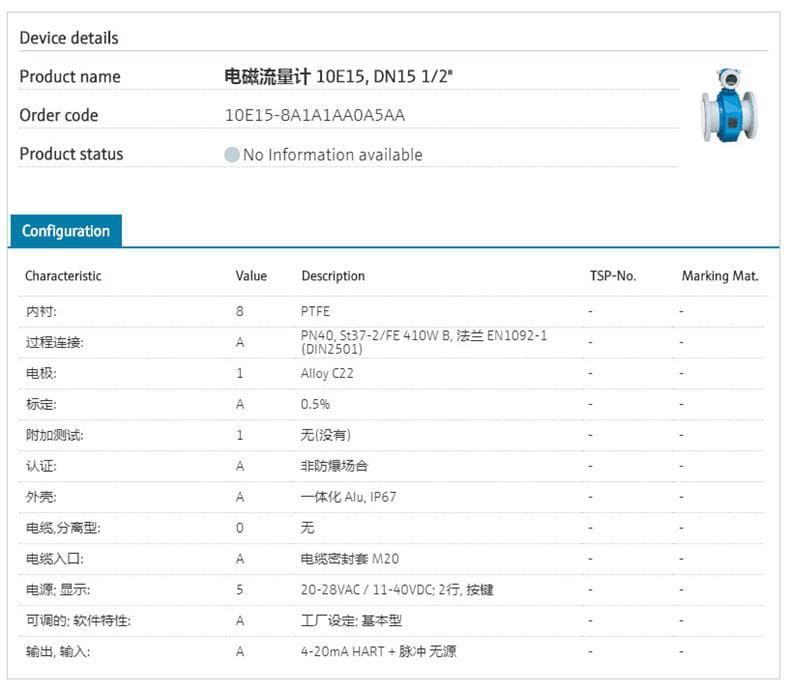

规格型号：: 10E15-8A1A1AA0A5AA

分类：: 流量计

小分类：: 电磁流量计

+ -

加入购物车联系客服获取报价

电话：17317795937

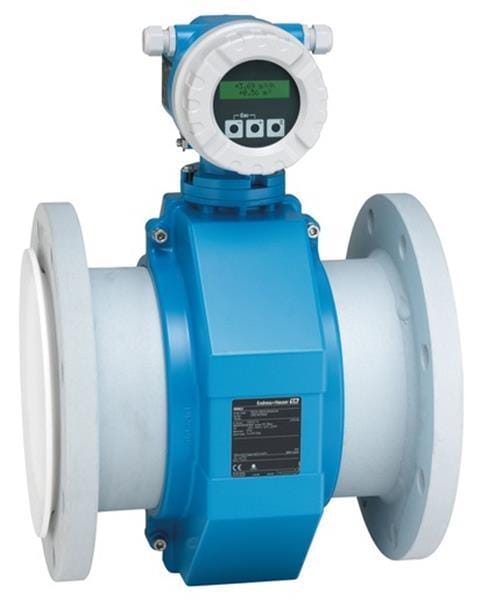

恩德斯豪斯（E+H）Proline Promag 10E 电磁流量计

一、核心特点
- 经济高效：专为基本测量需求设计的经济型传感器，提供一体式与分体式灵活配置，最大程度降低客户采购与全生命周期运维成本。
- 节能无损：采用满管电磁测量原理，流道内无任何机械阻碍装置，彻底消除管道压损，实现低能耗流量监测。
- 免维护设计：传感器无可移动部件，结构坚固耐用，显著延长设备寿命并减少停机维护频率。
- 操作安全直观：标配双行液晶显示屏与实体按键，支持现场显示单元及专用调试软件快速设置，过程数据读取清晰便捷。
- 标准合规：产品设计与制造完全符合 IEC/EN/NAMUR 等国际工业标准，保障在复杂工况下的稳定可靠性。
- 宽泛适应性：双向测量原理不受介质压力、密度、温度及粘度波动影响，测量结果精准一致。
二、技术参数
- 测量原理：法拉第电磁感应定律
- 公称口径：DN 15 ~ 600（½" ~ 24"）
- 接液材质：内衬 PTFE｜电极可选 1.4435(316L)、Alloy C22、2.4602(N06022)
- 测量变量：体积流量
- 精度等级：±0.5% 读数 ± 1 mm/s
- 量程范围：4 dm³ ~ 9600 m³/h（1 ~ 44,000 gal/min）
- 耐压等级：PN 40 / Cl. 150 / 20K
- 温度范围：介质 -10 ~ +110℃｜环境 -10 ~ +60℃
- 防护等级：一体式 IP67 (Type 4X)｜分体传感器标准 IP67 (Type 4X)，可选 IP68 (Type 6P)｜分体变送器 IP67 (Type 4X)
- 电气接口：电缆入口 M20 密封套
- 信号输出：4~20 mA HART（有源）+ 脉冲/开关量（无源）
- 供电电源：11~40 VDC / 85~250 VAC（45~65 Hz）/ 20~28 VAC（45~65 Hz）
- 外壳材质：DN15-300 铝合金 AlSi10Mg（防腐涂层）｜DN350-600 碳钢（保护漆）｜变送器粉末压铸铝
- 认证资质：cCSAus、CE、C-tick、EAC、PED、ISO/IEC 17025 计量标定
三、应用行业
- 核心领域：化工行业、流程工业、水处理及一般过程控制。
- 适用场景：适用于对成本控制要求较高、工况相对平稳、无需复杂防爆认证的常规导电液体流量监测、物料核算与工艺优化场景。
四、安装条件
- 管路对接：标配 PN40 法兰连接（符合 EN1092-1/DIN2501 标准），安装时需确保管道同心度良好，法兰垫片不得凸入流道，避免产生额外压损或干扰测量磁场。
- 电气布线：依据铭牌供电规格接入对应交直流电源，通过 M20 电缆密封套规范引入动力线与信号线，支持直接集成至 PLC/DCS 控制系统。
- 环境适配：安装位置环境温度应维持在 -10℃ ~ +60℃，避开阳光直射、剧烈振动、强电磁干扰源及易积水或冷凝区域。
- 空间预留：一体式安装需保证正面显示区域无遮挡；分体式安装需严格控制传感器与变送器间的信号线缆长度，并确保接线盒朝向便于日常操作与维护。
五、注意事项
- 防爆限制：本型号（10E15-8A1A1AA0A5AA）明确标注为非防爆场合使用，严禁安装于存在易燃易爆气体、蒸气或粉尘的危险区域。
- 介质要求：仅限测量电导率满足电磁流量计要求的导电液体，启动前务必核对介质温度、压力及化学兼容性，防止 PTFE 内衬异常溶胀或电极电化学腐蚀。
- 供电匹配：严格区分 DC 与 AC 供电端子，输入电压绝对不可超过额定上限，否则将永久烧毁变送器内部电子模块。
- 防护规范：虽具备免维护特性，但仍建议定期执行零点校准与接地检查；拆卸或搬运时严禁敲击表体，重点保护 PTFE 内衬与电极表面免受硬物刮擦或挤压。
- 合规操作：安装调试须严格遵循 IEC/EN/NAMUR 工业规范，出厂已按 ISO/IEC 17025 标准完成计量标定，特殊高危或高精度工况下建议联系原厂进行二次验证与培训。

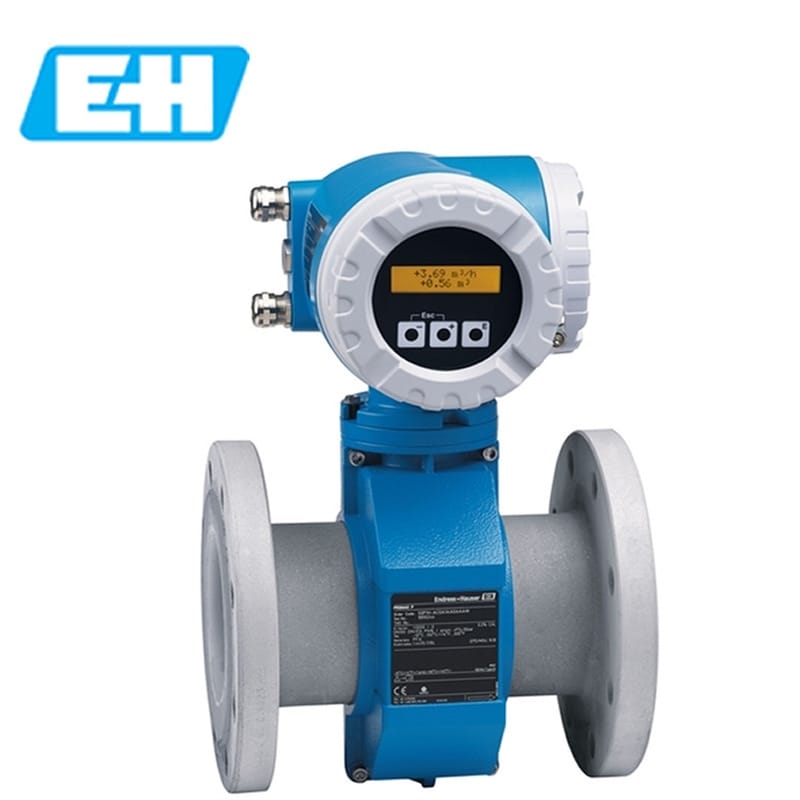

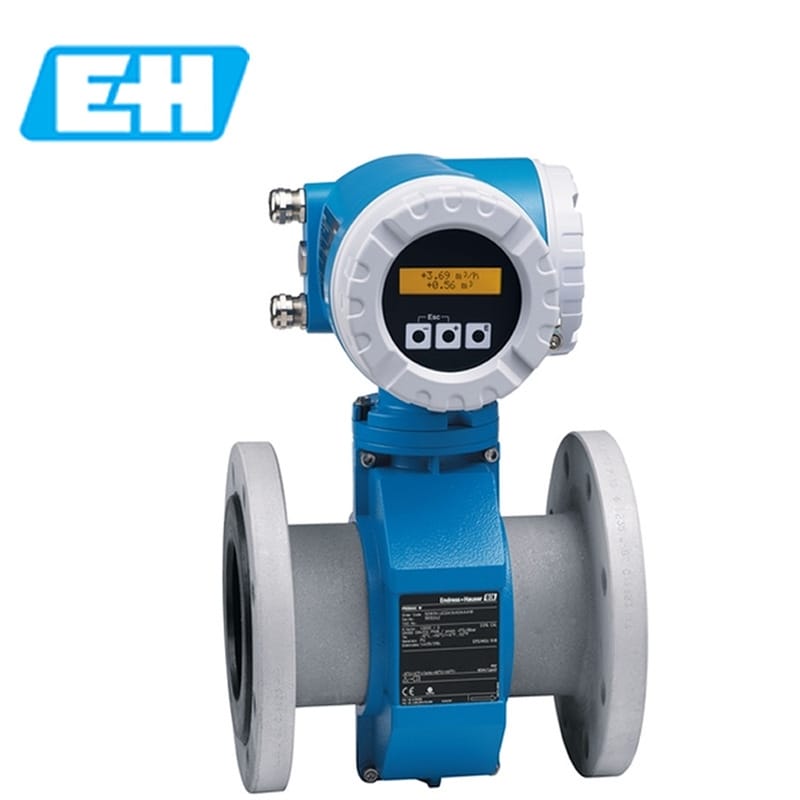

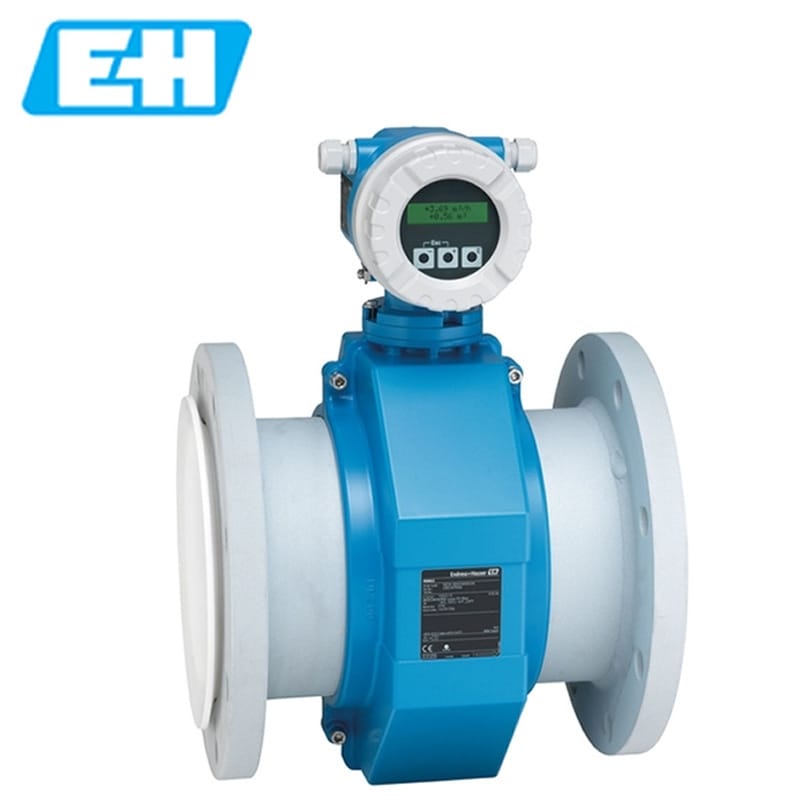

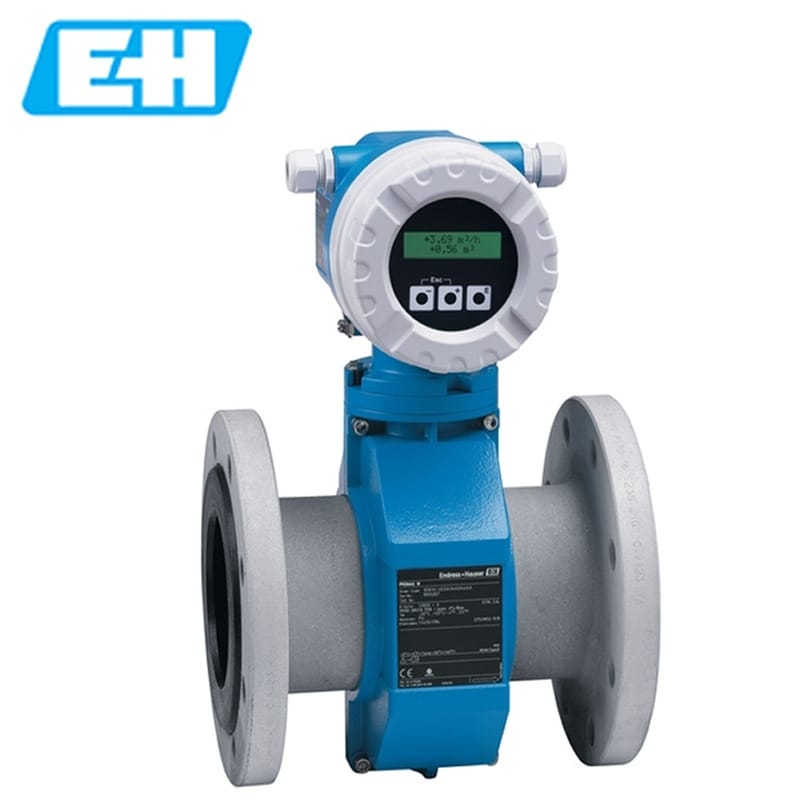

Proline Promag 10E
电磁流量计
经济型流量计，搭载高性价比变送器
Promag E是化工行业的标准型电磁流量传感器。为化工客户提供最经济的解决方案。在基本应用场合和直接集成中与Promag 10变送器配套使用，Promag 10E在许多应用场合中提供高精度液体测量，它是最大程度降低客户使用成本的最佳解决方案。Promag 10E提供一体式或分体式仪表。
- 优势
  经济型传感器：基本要求的理想解决方案
  节能的流量测量：不会因管道横截面积限制而产生压损
  免维护：无可移动部件
  使用经济：设计用于简单应用和直接集成
  操作安全：显示可读过程信息
  完全符合工业标准：IEC/EN/NAMUR
- 应用领域
  双向测量原理不受压力、密度、温度和粘度的影响
  完全适用于化工和过程行业中的基本应用
  设备特性
  标称口径：max.DN 600 (24")
  所有常用的过程连接
  PTFE内衬
  两行显示，按键操作
  提供一体式或分体式仪表
  HART通信
特征和规格
测量原理
电磁
产品标题
经济型流量计，搭载高性价比变送器。完全适用于化工和过程行业中的基本应用。
传感器特点
经济型传感器：基本要求的理想解决方案。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大DN 600 (24")。所有通用过程连接。
变送器特点
使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合工业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。
公称口径范围
DN 15...600 (½...24")
接液部件材质
内衬：PTFE
电极：1.4435 (316L)，Alloy C22, 2.4602 (UNS N06022)合金
测量变量
体积流量
最大测量误差
体积流量：±0.5 % o.r. ± 1 mm/s (0.04 in/s)
测量范围
4 dm³...9600 m³/h (1...44 000 gal/min)
最大过程压力
PN 40，Cl. 150，20K
介质温度范围
–10...+110 °C (+14...+230 °F)
环境温度范围
–10...+60 °C (+14...+140 °F)
传感器外壳材质
DN 15...300 (½...12")：铝合金AlSi10Mg，带涂层
DN 350...600 (14...24")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层
变送器外壳材质
粉末压铸铝
防护等级
一体式仪表：IP67，type 4X
分体式传感器（标准）：IP67，type 4X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP67，type 4X
显示/操作
两行显示，按键操作
通过现场显示单元和调试软件设置
输出
4...20 mA HART（有源）
脉冲/开关量输出（无源）
输入
无
数字通信
HART
电源
11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）
防爆认证
cCSAus
产品安全性
CE认证、C-tick认证、EAC认证
计量认证和证书
在认证标定装置上标定（符合ISO/IEC 17025标准）
压力认证和证书
PED
......................................................................................................................................................................................................................................................................................................................................
