流量液位压力〉流量计〉恩德斯豪斯电磁流量计 E+H电磁流量计10L25-QC0A1AA0A5AA

恩德斯豪斯电磁流量计 E+H电磁流量计10L25-QC0A1AA0A5AA

价格: 联系客服获取报价

品牌名称：: 恩德斯豪斯

商品编码：

规格型号：: 10L25-QC0A1AA0A5AA

分类：: 流量计

小分类：: 电磁流量计

+ -

加入购物车联系客服获取报价

电话：17317795937

恩德斯豪斯（E+H）Promag 10L 电磁流量计产品技术手册

核心特点
- 轻量化与高性价比：传感器重量优化减轻30%，结合松套法兰设计大幅降低安装成本，是简捷应用的优选经济方案。
- 灵活安装与零压损：松套法兰结构使安装不受管道原有法兰限制（DN≤350/14"），流道横截面与管道一致，实现无阻碍、节能型流量测量。
- 免维护与高安全性：无可动部件设计实现全生命周期免维护；双行显示配合实体按键，过程数据直观易读，全面符合IEC/EN/NAMUR及HART国际行业标准。
- 精准宽量程与抗干扰：采用双向测量原理，不受介质压力、密度、温度及粘度波动影响；测量精度高达±0.5% o.r. ±2mm/s，量程比优异。
- 权威卫生认证：完整通过饮用水安全认证体系（ACS、KTW/W270、NSF 61、WRAS等），满足严苛的卫生级测量需求。
技术参数

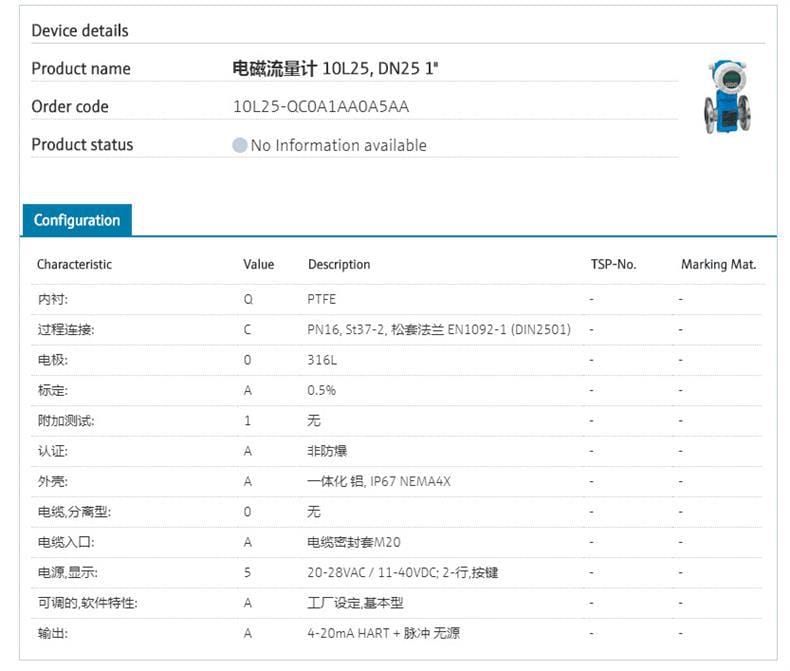

- 产品型号：Proline Promag 10L | 订货号：10L25-QC0A1AA0A5AA
- 测量原理：法拉第电磁感应定律
- 公称通径：DN 25 ～ 2400 mm（1 ～ 90"）｜本配置：DN 25 (1")
- 测量范围：9 dm³/min ～ 162,000 m³/h
- 测量精度：体积流量 ±0.5% o.r. ± 2 mm/s
- 过程连接：松套法兰 PN16（St37-2材质，符合EN1092-1/DIN2501标准）
- 额定压力：PN 16 / ASME Cl. 150
- 接液材质：内衬 PTFE｜电极 316L (1.4435)
- 介质温度：PTFE内衬型 -20℃ ～ +90℃
- 环境温度：铝合金外壳 -10℃ ～ +60℃｜不锈钢外壳 -40℃ ～ +60℃
- 防护等级：一体式仪表 IP67 / NEMA Type 4X
- 电气接口：电源 11-40 VDC / 20-28 VAC｜输出 4-20 mA HART（有源）+ 脉冲/开关量（无源）｜通信 HART协议
- 外壳材质：DN25-300采用涂层铝合金AlSi10Mg｜DN350-2400采用涂层碳钢
- 认证资质：CE、cCSAus防爆认证、ISO/IEC 17025计量校准证书、多项饮用水卫生认证
应用行业

本产品专为市政给排水、工业水处理及环保污水领域打造。凭借卓越的防腐性能、严格的卫生认证及宽泛的介质适应性，广泛应用于自来水厂、污水处理厂、工业纯水输送及各类导电液体的标准化体积流量监测与计量。

安装条件
- 法兰装配：采用缩短开档尺寸的松套法兰设计，可独立于工艺管道法兰进行灵活定位与紧固（DN<350/14"适用），无需切割或改造原有管道支架，安装开档尺寸符合DVGW/ISO标准。
- 空间与布线：本型号为一体化结构，预留标准M20电缆密封套入口。需按电气规范接入对应电压电源，并预留足够操作空间以便读取显示模块与调试。
- 环境适配：设备需在-10℃～+60℃环境温度下运行，避免露天暴晒、雨水直接冲刷或强腐蚀性气体侵蚀，以确保IP67防护等级有效维持。
注意事项
- 工况匹配：投运前务必核对介质温度是否超出PTFE内衬耐受范围（-20℃～+90℃），且系统工作压力严禁突破PN16/Cl.150极限值。
- 满管要求：电磁流量计依赖介质连续接触电极，安装时必须保证管道始终处于满管状态，低液位或含大量气泡的工况将导致测量失准。
- 电气规范：供电电源须严格匹配铭牌标称电压（20-28VAC或11-40VDC），HART通讯调试需使用专业手操器或工程软件，非授权人员严禁带电开盖作业，以防破坏防护等级。
- 维护校准：仪表虽为免维护设计，但建议在极端工况或长期使用后执行零点校准；出厂已按ISO/IEC 17025标准完成标定，请妥善保存认证证书以备审计或溯源之需。

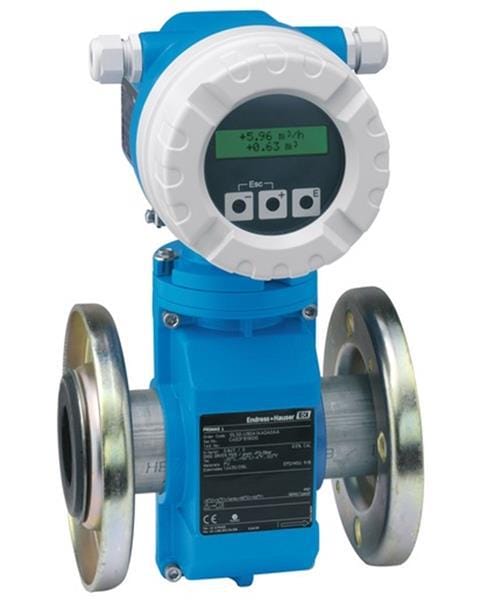

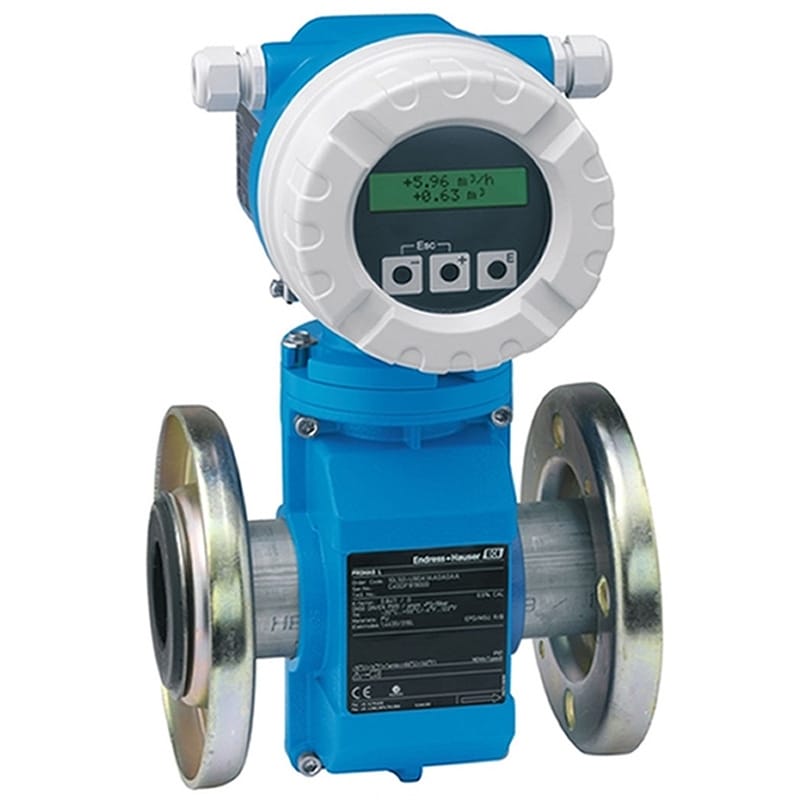

Proline Promag 10L 电磁流量计

流量计配备重量优化的传感器，性价比高

Promag L作为多用途的标准传感器，适用于水和污水行业，采用松套法兰过程连接，安装灵活，不受管道法兰的安装影响。结合满足基本应用并能够直接集成的Promag 10型变送器， Promag 10L在广泛的用途中提供精确的液体测量。它是您大限度降低成本的优选解决方案。
- 优势
  降低了安装成本的松套法兰设计，安装灵活（DN<350/14")

  节能型流量测量-横截面与管道一致，无压损

  免维护 - 无可动部件

  经济 - 为简便运用和直接集成设计

  操作安全 - 显示模块提供简单易读的过程信息

  完全符合行业标准 - IECE/EN/NAMUR
- 应用领域
  双向测量原理不受压力、密度、温度和粘度的限制

  完全适用于水和污水行业的标准测量场合

  仪表特性

  传感器重量可减轻 30 %

  公称直径：DN 25 ～ 2400 (1～ 90")

  安装开档尺寸缩短，符合DVGW/ISO标准

  两行显示，按键操作

  一体化型或分离型

  HART
特征和规格
测量原理

电磁

产品标题

该流量计配备重量优化的传感器，十分经济。完全适用于水和污水行业中的标准应用。

传感器特点

降低了安装成本的松套法兰设计，安装灵活（DN<350/14")。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。传感器重量可以减轻30 %。公称口径：DN 25...2400 (1...90")。

变送器特点

使用经济：适用于简单应用，直接集成。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行显示，按键操作。提供一体式或分体式仪表。

公称口径范围

松套法兰；松套法兰，成型钢板：DN 25...300 (1...12")
固定法兰：DN 350...2400 (14...90")

接液部件材质

内衬：聚酰胺、硬橡胶
电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金

测量变量

体积流量

测量误差

体积流量：±0.5 % o.r. ± 2 mm/s (±0.5 % o.r. ± 0.08 in/s)

测量范围

9 dm³/min...162 000 m³/h (2.5 gal/min...1030 Mgal/d)

过程压力

PN 16, Cl. 150

介质温度范围

PFA内衬：0...+80 °C (+32...+176 °F)
高温型PFA内衬：–20...+50 °C (–4...+122 °F)
PTFE内衬：–20...+90 °C (–4...+194 °F)

环境温度范围

碳钢法兰：–10...+60 °C (+14...+140 °F)
不锈钢法兰：–40...+60 °C (–40...+140 °F)

传感器外壳材质

DN 25...300 (1...12")：铝合金AlSi10Mg，带涂层
DN 350...2400 (14...90")：碳钢，带保护漆涂层
传感器接线盒：铝合金AlSi10Mg，带涂层

变送器外壳材质

粉末压铸铝

防护等级

一体式仪表：IP67，type 4X
分体式传感器（标准）：IP66，type X
分体式传感器（可选）：IP68，type 6P
分体式变送器：IP66/67，type 4X

显示/操作

两行显示，按键操作
通过现场显示单元和调试软件设置

输出

4...20 mA HART（有源）
脉冲/开关量输出（无源）

输入

无

数字通信

HART

电源

11...40 VDC
85...250 VAC（45...65 Hz）
20...28 VAC（45...65 Hz）

防爆认证

cCSAus

产品安全性

CE认证、C-Tick认证

计量认证和证书

在认证标定装置上标定（符合ISO/IEC 17025标准）

卫生型认证和证书

饮用水认证：ACS、KTW/W270、NSF 61、WRAS BS 6920
......................................................................................................................................................................................................................................................................................................................................
