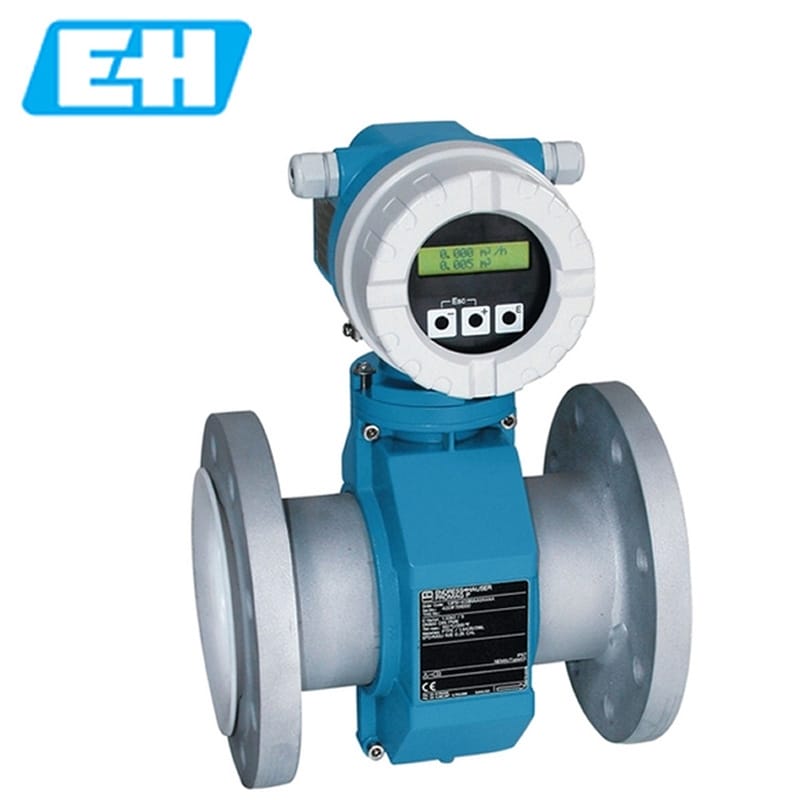

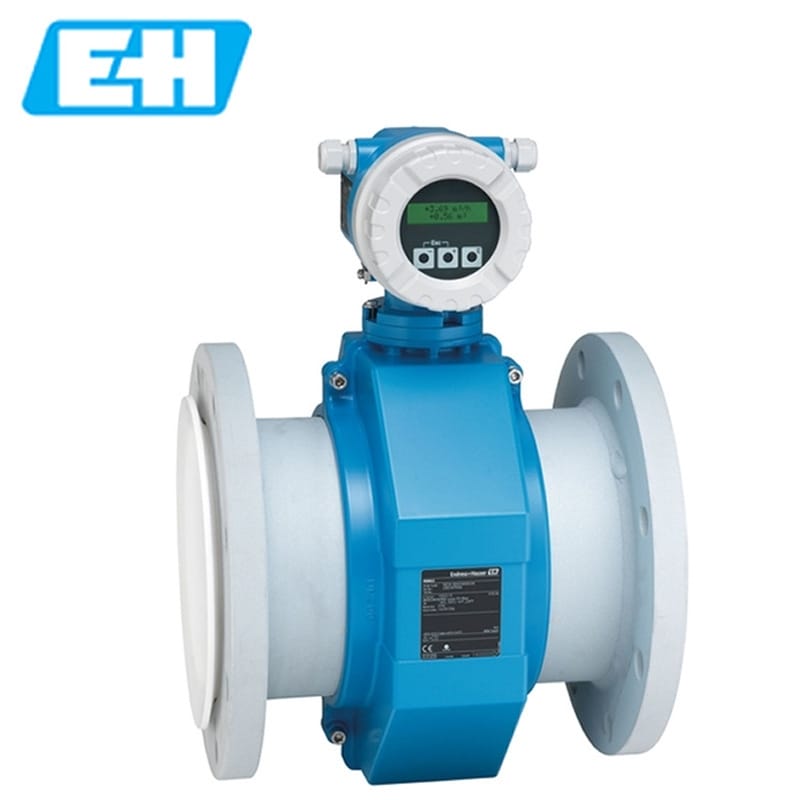

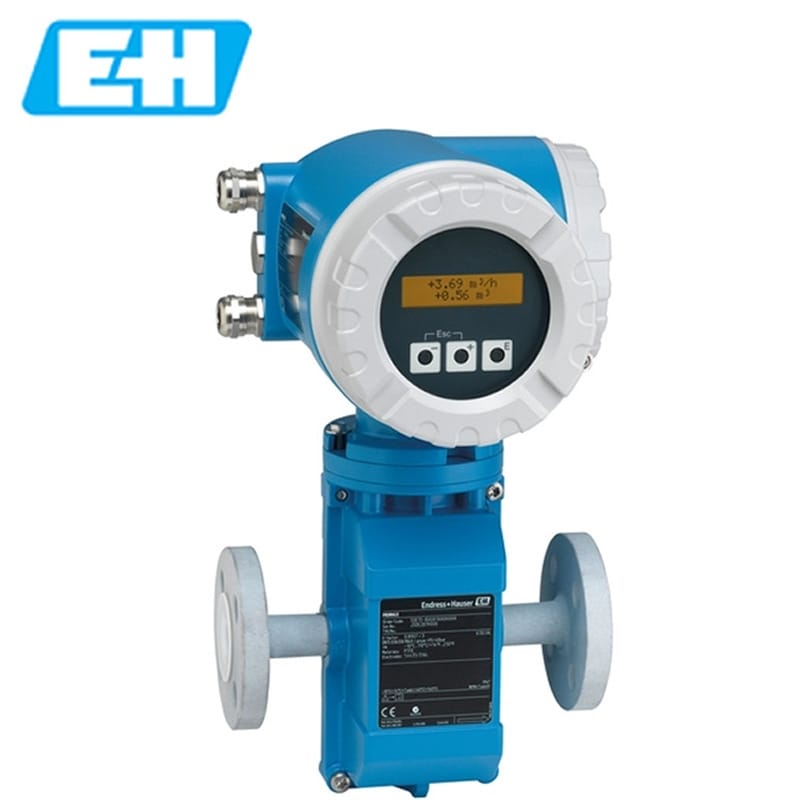

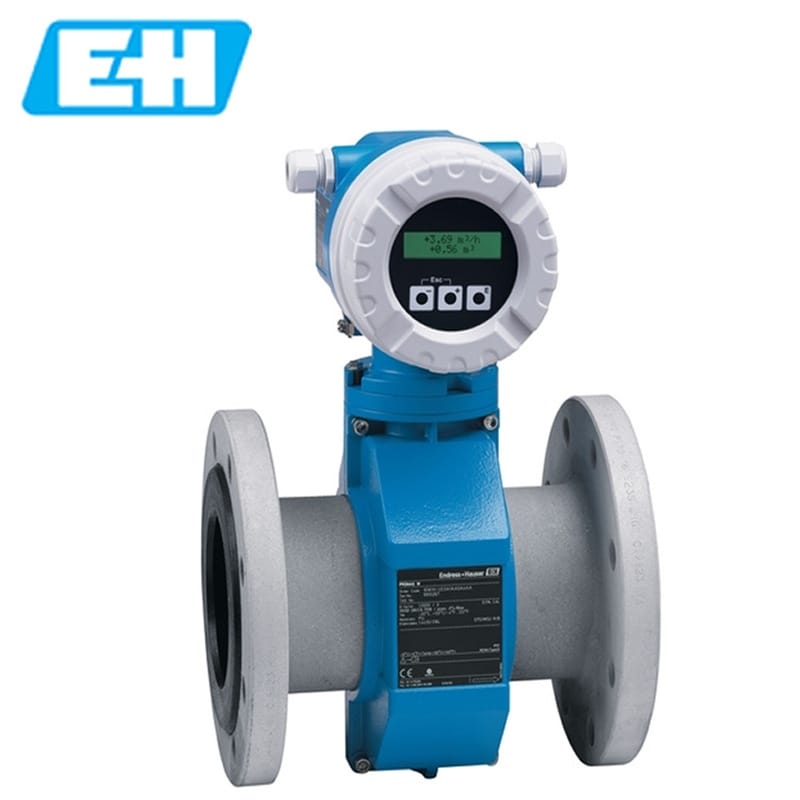

恩德斯豪斯电磁流量计 E+H电磁流量计50P E+H流量计50P系列

价格: ￥15000~30000

品牌名称：: 恩德斯豪斯

商品编码：

规格型号：: 50P

分类：: 流量计

小分类：: 电磁流量计

+ -

加入购物车联系客服获取报价

电话：17317795937

恩德斯豪斯 Proline Promag 50P 电磁流量计产品技术指南

核心特点
- 模块化耐高温设计：采用模块化电子部件架构，可耐受最高介质温度，适应严苛工况。
- 无损节能测量：基于电磁感应原理，流通横截面与管道完全一致，全程零压损，显著降低泵送能耗。
- 广泛材质兼容：提供多种接液部件材料及PTFE/PFA内衬选项，完美适配各类复杂介质。
- 免维护与经济高效：无可移动机械部件，结构坚固耐用；一体化设计简化运维，大幅降低全生命周期成本。
- 智能交互与高安全性：配备两行背光显示与便捷按键操作，过程参数直观易读；全面符合IEC/EN/NAMUR国际标准，内置多重安全防护。
- 全向测量能力：支持双向流量测量，测量结果完全不受介质压力、密度、温度及粘度变化的影响。
- 权威防爆认证：涵盖ATEX、IECEx、FM、CSA、NEPSI、TIIS等全球主流防爆认证，满足危险场所合规要求。
技术参数
- 公称口径：DN 15 ~ DN 600（对应 1/2" ~ 24"）
- 测量精度：标准 ±0.5%，可选配 ±0.2% 高精度版本
- 量程范围：0 ~ 9,600 m³/h
- 耐压等级：PN10~40 / Class 150~300 / JIS 10~20K / AS 4087 PN16
- 温度范围：介质温度 -40℃ ~ +180℃；环境温度 -20℃ ~ +60℃（可选 -40℃ ~ +60℃）
- 防护等级：IP67 (NEMA 4x) / IP68 (NEMA 6P)
- 电气接口：模拟输出 4~20 mA 及脉冲/频率；支持状态量输入；数字通讯支持 HART 与 PROFIBUS PA/DP
- 内衬材质：PTFE（聚四氟乙烯）或 PFA（全氟烷氧基树脂）
- 认证资质：CE、C-tick、EAC、PED压力容器指令、CRN加拿大注册等
应用行业
- 化学工业：酸碱盐溶液、有机溶剂、化工中间体等腐蚀性介质的精确计量。
- 过程工业：水处理、造纸、食品饮料、制药等流程制造中的液体流量监控。
- 特殊工况领域：高温流体输送、高粘度浆液、含颗粒悬浮液以及需要双向计量的管网系统。
安装条件
- 管道匹配与支撑：传感器法兰需与工艺管道严格对中，严禁通过螺栓强行拉拽对齐；大口径型号需独立支架支撑，消除管道应力。
- 满管与流向要求：必须保证管道始终处于完全充满状态，推荐垂直安装且介质自下而上流动；水平安装时需确保电极轴线保持水平。
- 直管段保障：为保障测量稳定性，传感器上游建议保留至少 5D（D为管道内径）直管段，下游保留 2D 直管段。
- 接地与抗干扰：必须提供独立的低电阻接地环或接地电极，接地电阻应小于 10Ω；远离变频器、大功率电机及强磁场源，信号电缆需使用专用屏蔽双绞线。
- 环境适应性：分体式变送器安装位置应避免阳光直射、雨淋及极端温湿度，环境温度需控制在设备允许范围内。
注意事项
- 介质导电性：电磁流量计仅适用于导电液体，非导电介质（如纯水、油类、气体）无法正常工作。
- 防气穴与空管：安装高点需配置排气阀，避免气泡聚集影响信号；运行中严禁出现空管或半满管状态，否则将触发报警并中断测量。
- 超温保护：实际工况介质温度绝对不可超过 +180℃ 上限，否则将永久损坏内衬及电子模块。
- 防爆合规：在爆炸性危险区域使用时，必须严格遵循相应防爆等级的接线规范，严禁带电开盖操作。
- 校准与维护：虽属免维护设计，但仍建议按国家计量法规进行周期性在线校准或离线标定；长期停用时建议排空积液并保持干燥。
- 参数设置：首次调试或更换介质时，务必通过按键面板重新配置管径、内衬类型及阻尼时间，确保输出信号与实际工况匹配。

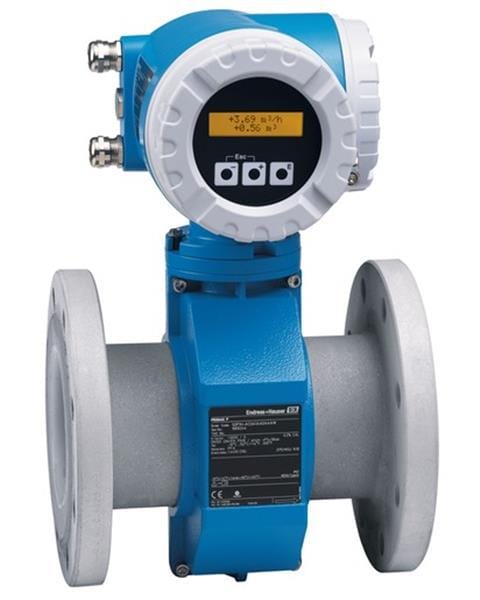

Proline Promag 50P
该流量计采用模块化电子部件设计，耐受最高的介质温度

Promag P传感器被广泛用于最高要求的多种行业。结合成熟的按键式Promag 50型变送器，Promag 50P在广泛的用途中提供精确的液体测量。Promag 50P适用于化学工业和高温、腐蚀性介质测量的过程应用。它是客户最大限度降低成本的优选解决方案。Promag 50PH有一体型和分体型可选。
- 优势
  运用广泛 - 具备多种接液材质
  节能型流量测量 - 横截面与管道一致，无压损
  免维护 - 无可移动部件
  经济 - 为简便运用和直接集成设计
  操作安全 - 显示模块提供简单易读的过程信息
  完全符合行业标准 - IECE/EN/NAMUR
- 应用领域
  双向测量原理不受压力、密度、温度和粘度的限制
  致力于化工和过程应用中腐蚀性和高温介质测量
  仪表特性
  公称直径：max. DN 600 (24")
  适用于防爆场合
  PTFE 或 PFA内衬
  两行显示，按键操作
  一体化型或分离型
  HART, PROFIBUS PA/DP
特征和规格
测量原理
电磁
产品标题
该流量计采用模块化电子部件设计，耐受最高的介质温度。用于化工及过程应用中的高温、腐蚀性介质测量的专用流量计。
传感器特点
应用广泛：提供多种接液部件材料。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。公称口径：最大 DN 600 (24")。所有通用防爆认证。
变送器特点
调试快速：针对应用的快速设置。操作安全：显示模块提供简单易读的过程信息。完全符合行业标准：IEC/EN/NAMUR。两行背光显示，按键操作。提供一体式或分体式仪表。
公称口径范围
DN 15...600
1/2"...24"
最大测量误差
±0.5%
±0.2%（可选）
测量范围
0...9,600 m3/h
最大过程压力
PN10...40
Cl 150...300
JIS 10...20K
AS 2129表E
AS 4087 PN16
介质温度范围
-40...+180°C
(-40...+356°F)
环境温度范围
-20...+60°C
-40...+60°C（可选）
防护等级
IP 67 (NEMA 4x)
IP 68 (Nema 6P)
显示/操作
两行背光显示
按键操作
输出
4...20 mA
脉冲/频率
状态
输入
状态
数字通信
HART
PROFIBUS PA
防爆认证
ATEX、IECEx、NEPSI、TIIS、FM、CSA
产品安全性
CE认证、C-tick认证、EAC认证
压力认证和证书
PED、CRN
......................................................................................................................................................................................................................................................................................................................................
