恩德斯豪斯超声波流量计E+H超声波量计91W E+H超声波流量计

价格: ￥12900~19999

品牌名称：: 恩德斯豪斯

商品编码：

规格型号：: 91W

分类：: 流量计

小分类：: 超声波流量计

+ -

加入购物车联系客服获取报价

电话：17317795937

恩德斯豪斯 (E+H) Proline Prosonic Flow 91W 超声波流量计

? 核心特点
- 智能优化测量：内置自动频率扫描技术，可根据管道状态实时调整，确保最佳测量性能。
- 非接触式防漏设计：采用捆绑式传感器外夹测量，无需破管或切断管道，彻底杜绝介质泄漏风险。
- 高性价比投资：经济型变送器搭配高效传感器，管径越大（适用至DN4000）单位投资成本效益越显著。
- 高度过程透明化：具备完善的自诊断功能，可自动收集运行与维护数据，大幅降低运维成本。
- 快速便捷调试：配备直观的快速设置菜单与三键操作面板，实现安装与参数配置的快速可靠完成。
- 工况适应性强：测量原理不受介质压力、密度、温度及粘度变化影响，稳定性卓越。
⚙️ 技术参数
- 测量原理：超声波流量测量（单通道，单声路或双声路）
- 公称口径范围：DN15 ~ DN2000（1/2" ~ 80"），系统适用管径最大可达DN4000
- 测量变量：体积流量、声速、流速、信号强度、累积量
- 测量范围：0.3 ~ 10 m/s（1 ~ 33 ft/s）
- 最大测量误差：±3% o.r.（DN25~200口径精度达±2% o.r.）
- 介质温度：标准型 -20 ~ +80°C；可选型 0 ~ +130°C
- 环境温度：-20 ~ +60°C
- 最大过程压力：不适用（外夹式结构）
- 接液部件材质：传感器座(1.4308/CF-8)、外壳及捆绑带(1.4301/304不锈钢)
- 防护等级：IP67/NEMA 4X（标准变送器与传感器）；IP68/Type 6P（可选水下专用传感器）
- 显示与操作：两行背光液晶显示屏，3个物理按键
- 电气接口：
  - 模拟输出：1路 4~20 mA (HART)
  - 数字输出：1路脉冲/频率/开关量（无源）
  - 数字通信：HART协议
  - 供电电源：85~250 VAC / 20~28 VAC / 11~40 VDC
- 认证资质：CE、C-tick、EAC、FM、CSA（均标注为非危险区适用）；计量校验证书仅覆盖DN15/25/40/50/100口径
? 应用行业
- 市政水务：城市供水管网、污水处理厂、排水系统流量监督与管理。
- 工业过程：工厂循环冷却水、工艺用水、锅炉给水、海水淡化及工业废水处理。
- 通用流体：饮用水、去矿物质水（除盐水）、盐水及其他导电性液体的大管径流量计量。
?️ 安装条件

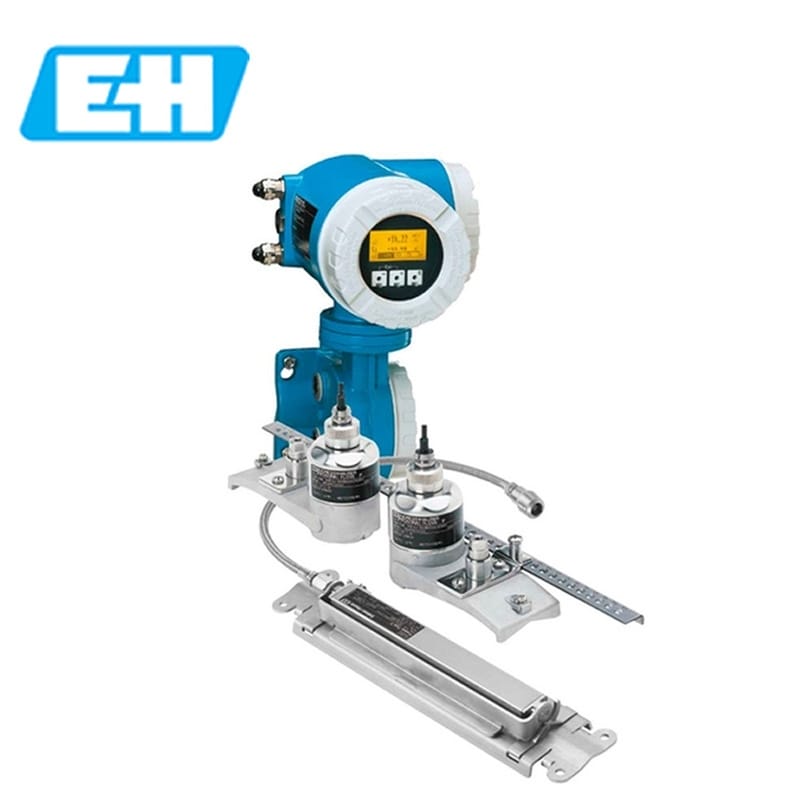

- 安装方式：非侵入式外夹/捆绑安装。传感器通过高强度不锈钢捆绑带固定于管道外壁，变送器可壁挂或现场安装于铝制外壳中。
- 管道要求：适用于金属、塑料等多种材质管道。安装前需确保测量段管道内壁相对清洁，无严重结垢或衬里脱落，以保证超声波信号的有效传输。
- 直管段要求：建议上游保持一定直管段（具体视工况与制造商指南而定），以减少流态扰动对精度的影响。
- 环境适配：标准配置适用于常规户外/户内环境；若部署于水下或长期浸水管道，必须选配IP68防护等级的传感器组件。
- 电气接入：需按照接线图连接电源线、4-20mA/HART信号线及脉冲输出线，确保接地良好以抗干扰。
⚠️ 注意事项
- 校验范围限制：官方流量计校验证书仅适用于DN15、25、40、50及100五个标准口径，其他大口径设备出厂精度声明需以实际标定或合同约定为准。
- 防爆与安全：本型号标配认证仅适用于非危险区域（Non-Hazardous Areas）。若应用于易燃易爆危险场所，必须重新选型并获取相应的防爆认证（如ATEX/IECEx）。
- 温度边界管理：介质温度严禁超过传感器与线缆的耐受极限（标准上限80°C）。高温工况下务必订购0~130°C的延长型电缆与耐高温传感器套件。
- 定期维护建议：充分利用设备内置的诊断功能，定期检查信号强度（Signal Strength）与声道健康状态，及时清理传感器耦合面污垢，维持长期测量精度。
- 安装耦合剂：外夹安装时需在传感器与管壁间涂抹足量的专用超声波耦合脂，排除空气间隙，防止因振动或温差导致耦合失效。
Proline Prosonic Flow 91W 超声波流量计

设备可通过自动频率扫描使测量性能达到最佳程度。配备具有出色成本效益的变送器。

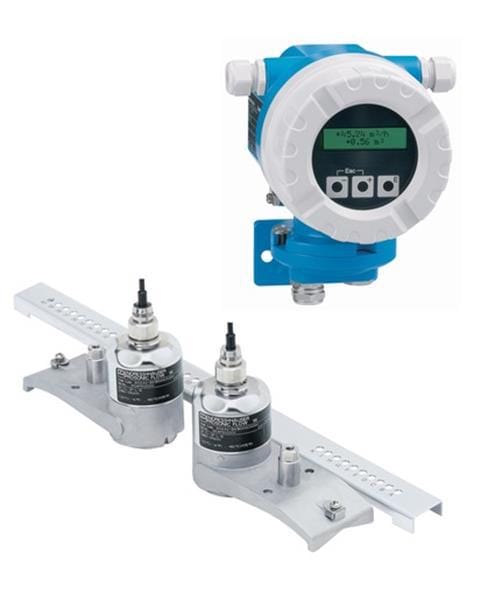

Prosonic Flow W 捆绑式传感器专门针对水和污水的流量测量而设计。与成本效益极佳且带有按键的 Prosonic Flow 91 变送器结合使用，将 Prosonic Flow 91W 打造成为水务行业流量监督的理想设备。
- 优势
  投资成本低 - 管径越大（最大可达 DN 4000）投资的成本效益越好

  不会造成泄漏 - 直接在管道外面进行测量

  过程透明度高 – 具备诊断功能

  经济型变送器 - 使用方便

  调试快速可靠 - 可通过快速设置菜单完成安装

  自动收集数据供维护使用
- 应用领域
  在测量原理的选择时不需要考虑测量工况，包括压力、密度、温度和粘度等

  针对生产过程用水、盐水、去矿物质水、饮用水和污水进行捆绑式测量.

  设备特点:

  介质温度: –20 to +80 °C (-4 to +176 °F)

  防护等级IP68（6P型外壳），适合水下管道

  根据IEC68-2-6标准，抗冲击和振动

  铝质外壳用于变送器现场安装

  显示屏可显示两行文字，带按键

  HART
特征和规格
测量原理

超声波流量测量

产品标题

流量计配备经济型变送器，具有自动频率扫描功能，实现最优测量性能。过程水、海水、除盐水、饮用水和废水的捆绑式流量测量

传感器特点

低资本投资：成本随管径增大而增加（最大DN 4000）。无其他泄露通道：从管道外部测量。过程透明性：诊断能力。介质温度：–20...+80 °C (-4...+176 °F)。水下管道的防护等级为IP68（Type 6P）。

变送器特点

经济型变送器：针对简单应用设计。调试快速可靠：安装时使用快速设置菜单。自动恢复数据，用于服务。铝现场型变送器外壳。两行显示，按键操作。

公称口径范围

单通道，单声路或双声路：DN15...2000 (1/2...80")

接液部件材质

捆绑式系统：
传感器座 1.4308/CF-8
传感器外壳1.4301/304
捆绑带1.4301/304

测量变量

体积流量、声速、流速、信号强度、累积量

最大测量误差

体积流量：
±3% o.r.，适用口径DN15
±2% o.r.，适用口径DN25...200
±2% o.r.，口径大于DN200

测量范围

0.3...10 m/s (1...33 ft/s)

最大过程压力

不适用

介质温度范围

-20...+80 °C (-4...+176 °F)
可选：0...+130 °C (32...+265 °F)

环境温度范围

-20...+60 °C (-4...+140 °F)

传感器外壳材质

不适用

变送器外壳材质

带铝合金AlSi10Mg涂层

防护等级

IP67 type 4X（变送器）
IP67 type 4X（传感器）
IP68 type 6P（可选传感器）IP67 NEMA 4X

显示/操作

两行背光显示，3个按键

输出

1路4...20 mA HART
1路脉冲/频率/开关量输出（无源）

输入

不适用

数字通信

HART

电源

85...250 VAC
20...28 VAC
11...40 VDC

防爆认证

非危险区
FM、CSA

其他认证和证书

流量计校验仅适用于口径DN15、25、40、50和100
EAC认证

产品安全性

CE认证、C-tick认证、EAC认证

计量认证和证书

流量计校验仅适用于口径DN15、25、40、50和100
......................................................................................................................................................................................................................................................................................................................................
