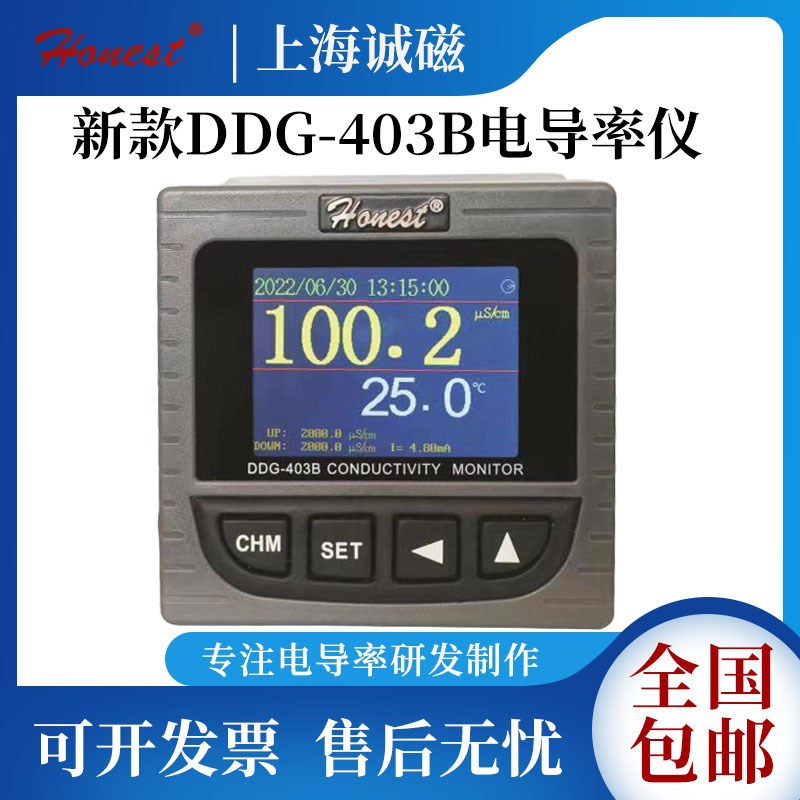

上海诚磁 DDG-403B 在线电导率监测仪
核心特点
- 智能测量：采用单片机电路进行测量和补偿，具备自动量程切换与自动校正零点功能。
- 显示交互：配备 58×42 大屏幕背光液晶显示器，支持中文提示操作，测量值与温度值同步显示。
- 多功能输出：支持切换显示 TDS 值（ppm），具备测量值上限报警输出（开关量）及通讯接口输出。
- 灵活供电：支持 220VAC 和 24VDC 选择供电，适应不同现场电源环境。
技术参数
- 测量范围：0~2000μS/cm（自动切换量程：0~20.00μS/cm、200.0μS/cm、2000μS/cm），可切换显示 0~1000ppm TDS 值。
- 测量精度：≤±2%（F·S）。
- 温度补偿：自动温度补偿，范围 0~60℃，补偿基准 25℃，元件 NTC10KΩ。
- 显示规格：4 位 0.56"LCD 显示电导率值，3 位 0.36"LCD 显示温度值。
- 信号输出：
- 报警控制：开关量触点信号，容量 220VAC/6A。
- 电流信号：标准 4~20mA 直流信号（4mA 和 20mA 工况可设）。
- 通讯接口：标准 RS-232C 串行口（可连接计算机或打印机）。

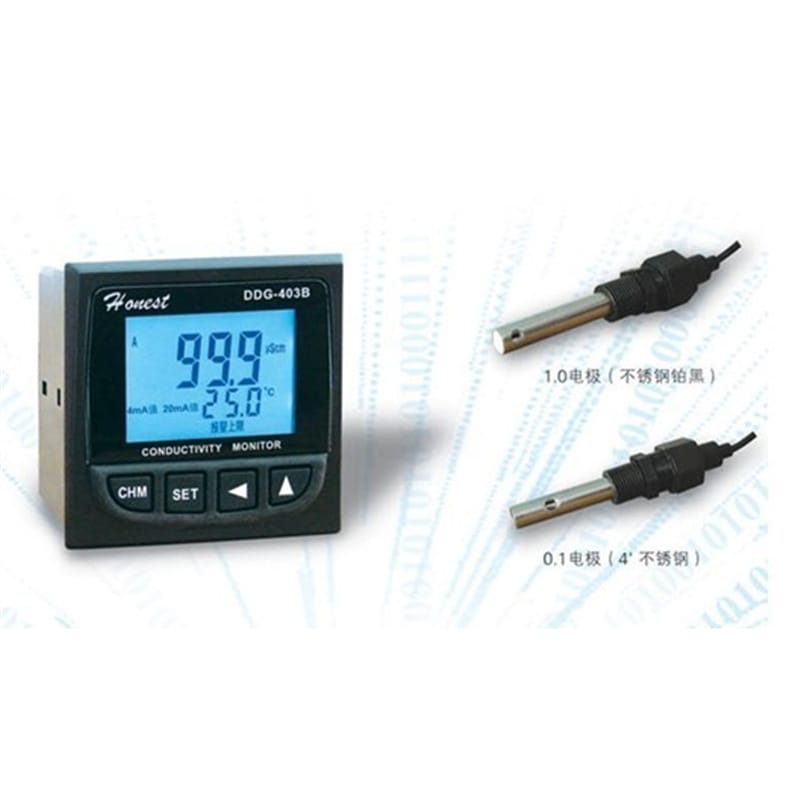

- 电极配置：1.00cm-1 塑料铂黑电极，4' 管道式螺纹连接，导线长度 5m。
- 供电电源：220VAC 或 24VDC（订货时确认）。
- 仪器尺寸：面框 96×96mm，开孔 91×91mm，深度 100mm。
- 执行标准：Q/TCDP03-2000。
应用行业
广泛适用于电子、化工、制药、机电、饮用水等行业制水设备的在线电导率测量和控制。
安装条件
- 安装方式：盘装式安装，需预留开孔尺寸 91×91mm。
- 电源要求：用户订货时需确认供电方式（220VAC 或 24VDC），确保现场电源匹配。
- 电极安装：采用 4' 管道式螺纹连接，需确保管道接口匹配及密封性。
- 环境要求：工作温度补偿范围 0~60℃，超出此范围可能影响测量精度。
注意事项
- 电源确认：订货时必须明确供电电压要求，以免现场无法使用。
- 信号设置：4~20mA 输出的工况值可根据用户要求任意设置，使用前需确认配置。
- 数据记录：仪器具备实时时钟功能，连接打印机可实现测量数据的实时记载与打印。
- 通讯连接：RS-232C 接口可连接智能仪器（如计算机、打印机 DY-301B），需确保通讯协议匹配。
DDG-403B型（LCD-A）电导率仪是一台采用单片机电路进行测量和补偿的智能
电导率测量仪器，采用大屏幕背光液晶显示器、中文提示操作，广泛适用于电子、化
工、制药、机电、饮用水等行业制水设备在线电导率的测量和控制。
仪器创新点：
- 具有自动量程切换；
- 具有自动校正零点；
- 具有切换显示TDS值（ppm）；
- 具有测量值、温度值同步显示；
- 具有测量值上限报警输出（开关量）；
- 具有通讯接口输出；
- 具有220VAC和24VDC选择供电；
仪器主要技术指标：
其中：0~20.00μS/cm、200.0μS/cm、2000μS/cm范围自动切换量程，
也可切换显示0~1000ppm值；
- 温度补偿：具有自动温度补偿，补偿范围0~60℃，补偿基准25℃，温度补偿元件NTC10KΩ；
- 显示方式：选用58×42大屏幕背光液晶，4位0.56"LCD显示电导率值，3位0.36"LCD显示温度值；
- 测量精度：≤±2%（F·S）；
- 电极配置：1.00cm-1塑料铂黑电极，4'管道式螺纹连接，导线长度为5m；
- 报警控制输出：本仪器可对电导率或TDS值选择报警设置，当测量值超过设定值时，提供开关量触点信号输出，触点容量：220VAC/6A；
~电流信号输出：本仪器可提供标准4~20mA直流信号输出，4mA值和20mA值的工况可根据用户要求任意设置；
- RS-232C串行口输出：本仪器具有标准RS-232C串行口输出，可同具有此接口的智能仪
器相连接，如计算机、打印机（DY-301B），实现测量数据的打印记录；
- 实时时钟功能：本仪器具有实时时钟功能，可对打印记录数据进行实时记载；
- 仪器供电电源：本仪器具有220VAC或24VDC选择供电（用户订货时确认）；
- 仪器尺寸：
面框尺寸：96×96（mm）
开孔尺寸：91×91（mm）
仪器深度：100（mm）
