上海诚磁 CM-230 工业在线电导率仪产品说明书
产品概述

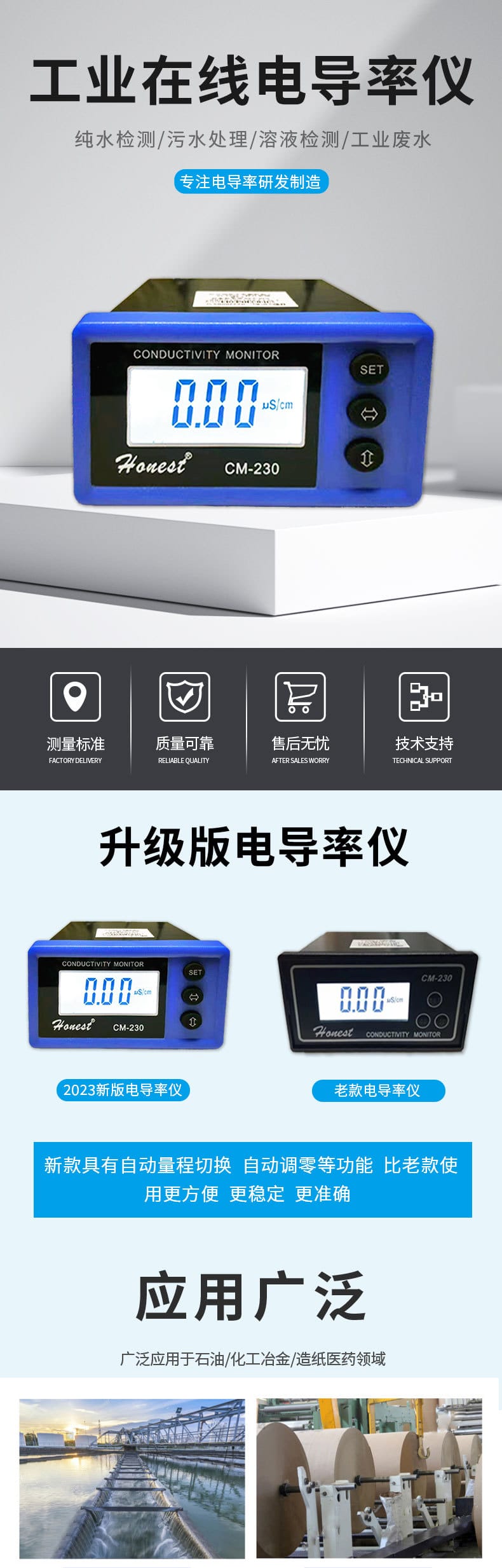

上海诚磁 CM-230 型电导率仪是一款工业在线电导率值监视仪。在保持原有产品性能的基础上，采用单片机数字化电路进行测量和温度补偿。该产品广泛适用于反渗透等水处理设备在线的电导率值测量和监视，具有使用方便、操作简便、性能可靠等特点。2023 新版相比老款增加了自动量程切换、自动调零等功能，使用更方便、更稳定、更准确。
核心特点
- 智能测量：采用单片机数字化电路，具备自动量程切换功能。
- 灵活配置：支持不同规格电极选配（C=1.0、C=0.1、C=0.01）。
- 双显功能：可切换显示电导率值与水温值。
- 便捷操作：具有电极常数面板输入功能，支持自动调零。
- 信号输出：标配 4~20mA 电流环输出，对应每一量程 0~满度值。
- 可靠品质：质量可靠，售后无忧，提供专业技术支持。
技术参数
- 测量范围：0~2000μS/cm（有效测量范围 0.10~1999μS/cm）
- 量程切换：0~20.00μS/cm、0~200.0μS/cm、0~2000μS/cm 自动切换
- 温度补偿：自动温度补偿，范围 0~100℃，基准 25℃，系数 2.0%/℃
- 温补元件：NTC10KΩ
- 显示方式：3½位 0.56" LCD 液晶带背光，电导率值直读显示
- 仪器级别：2.0 级

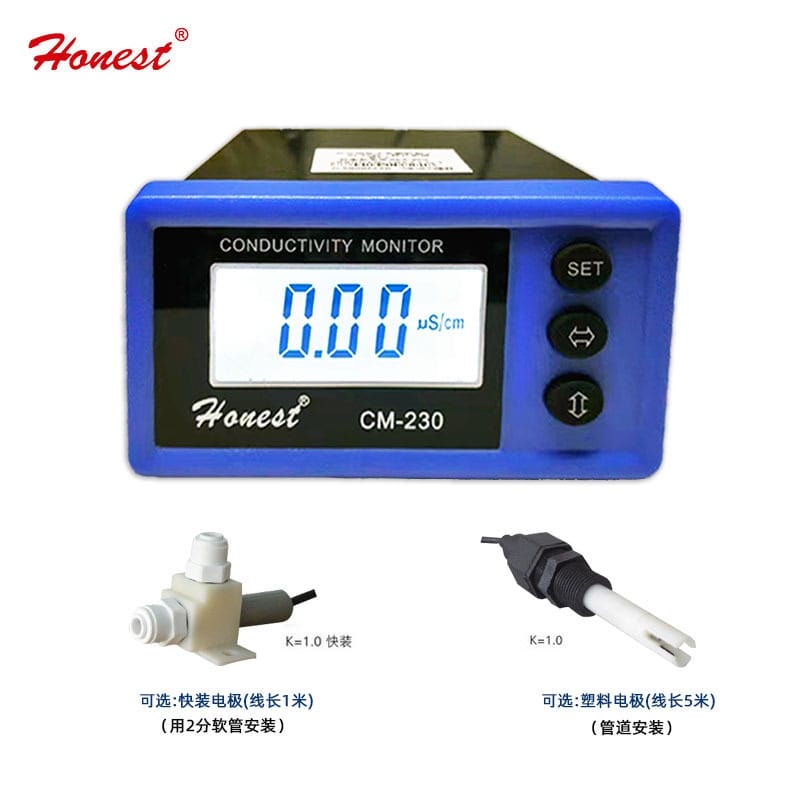

- 电极配置：
- 标配：K=1.00 塑料铂金电极，4'管道式螺纹连接，导线长度 5m
- 选配：K=0.1 或 K=0.01 电导电极，卫生级卡盘连接
- 供电电源：AC220V±10% 50Hz（可选 DC24V 供电）
- 仪器尺寸：面框 96×48mm，开孔 91×45mm，深度 100mm
- 执行标准：Q31/0114000321C004-2016
- 型式批准：(1999) 技监计样字第 65 号

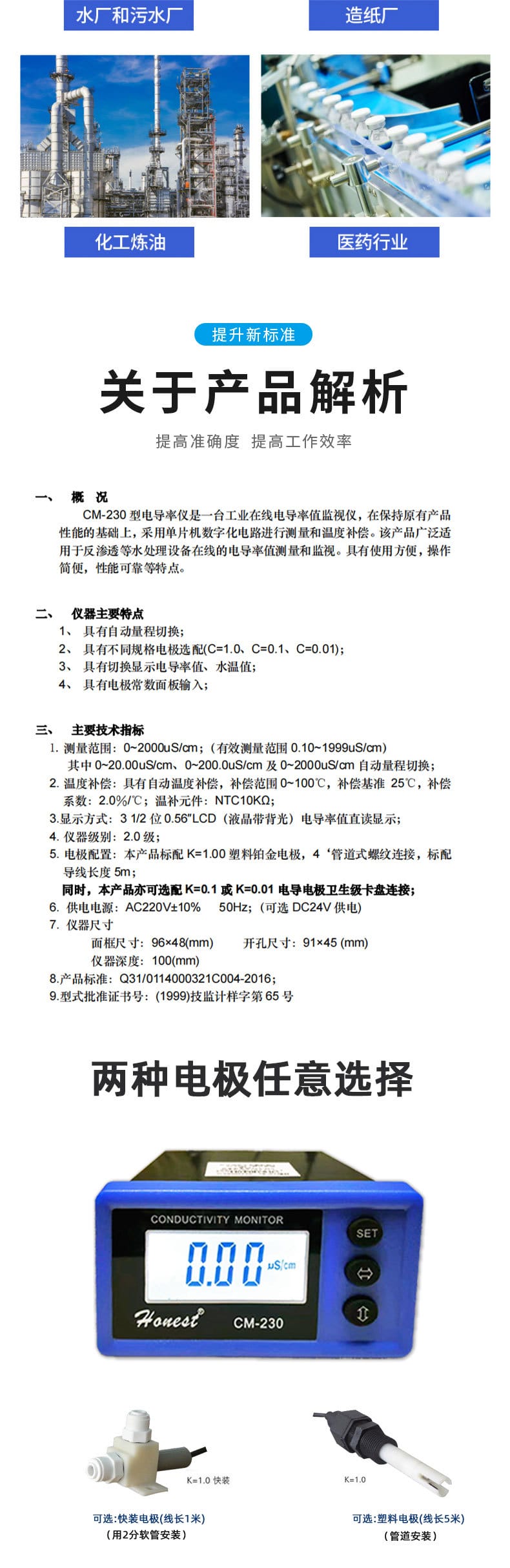

应用行业
广泛应用于以下领域的水质检测与监控：
- 水处理：纯水检测、污水处理、工业废水、反渗透设备
- 工业制造：石油、化工、冶金、造纸
- 其他领域：医药行业、水厂、污水厂
安装条件与接线

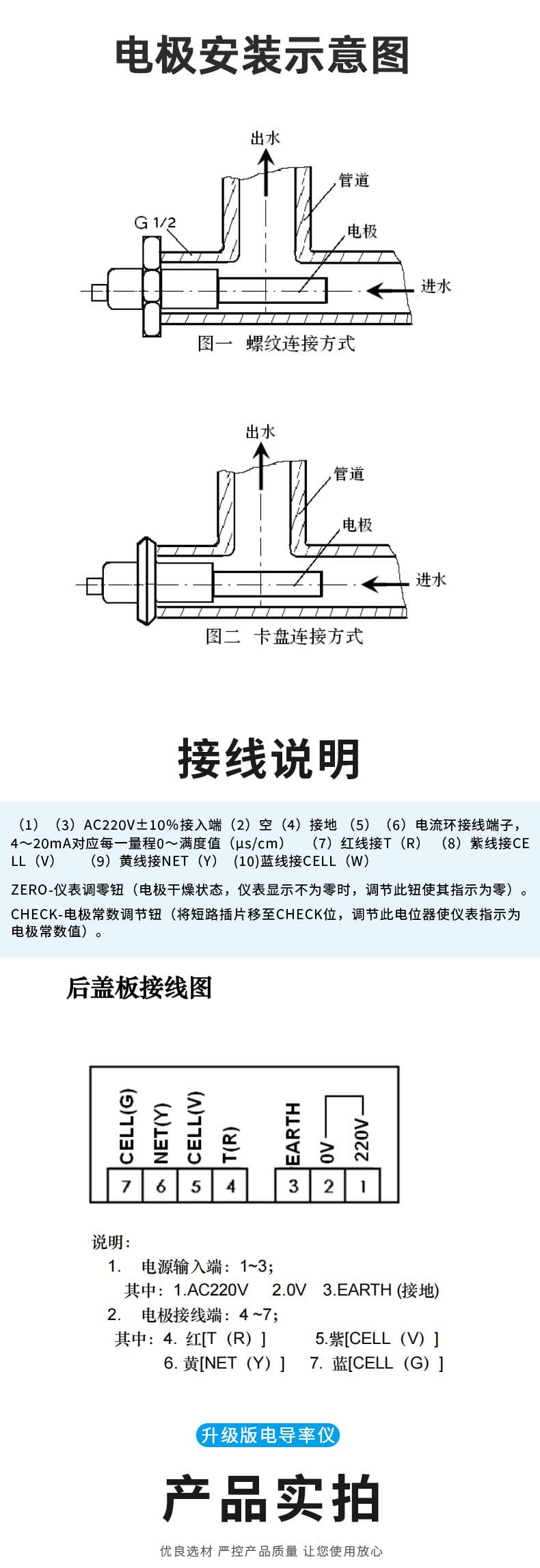

安装方式
- 仪表安装：盘装式，开孔尺寸 91×45mm。
- 电极安装：
- 螺纹连接：G 1/2 螺纹，适用于管道安装（标配 5 米导线）。
- 卡盘连接：卫生级卡盘，适用于快装电极（可选 1 米导线）。

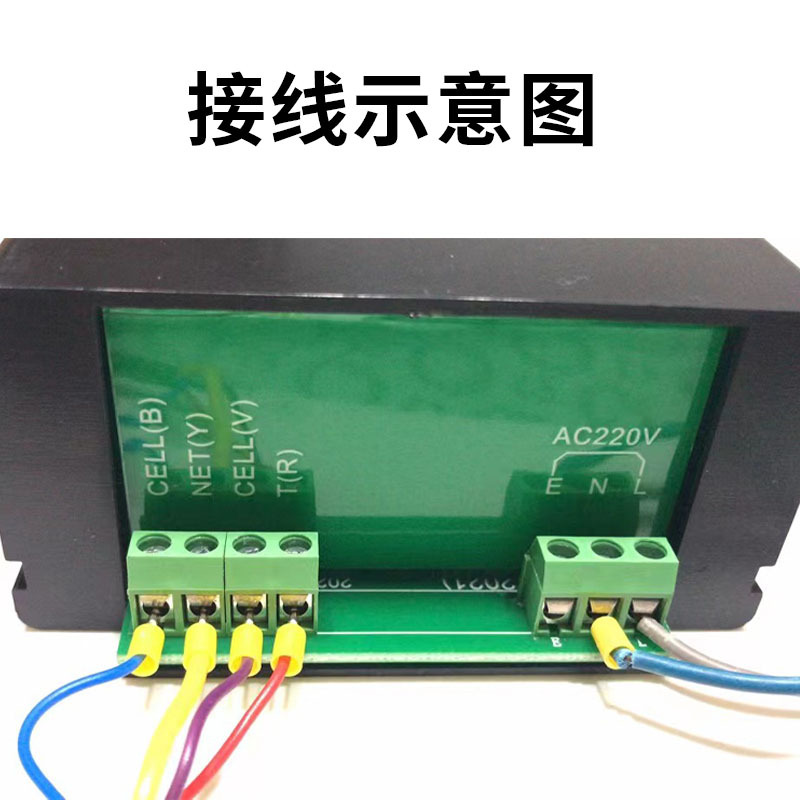

接线说明
- 电源输入端 (1~3)：1 接 AC220V 火线，2 接 0V 零线，3 接 EARTH 接地。
- 电极接线端 (4~7)：
- 4 (红)：接 T(R)
- 5 (紫)：接 CELL(V)
- 6 (黄)：接 NET(Y)
- 7 (蓝)：接 CELL(G/W)
- 电流环接线端子 (5~6)：4~20mA 输出。
- 接地：端子 4 接地。
注意事项
- 调零操作：在电极干燥状态下，若仪表显示不为零，调节 ZERO 钮使其指示为零。
- 常数调节：将短路插片移至 CHECK 位，调节 CHECK 电位器使仪表指示为电极常数值。
- 电源安全：确保供电电源符合 AC220V±10% 50Hz 或可选 DC24V 要求，注意接地保护。
- 电极保护：根据不同水质选择合适的电极常数（K=1.0/0.1/0.01），避免电极损坏影响测量精度。

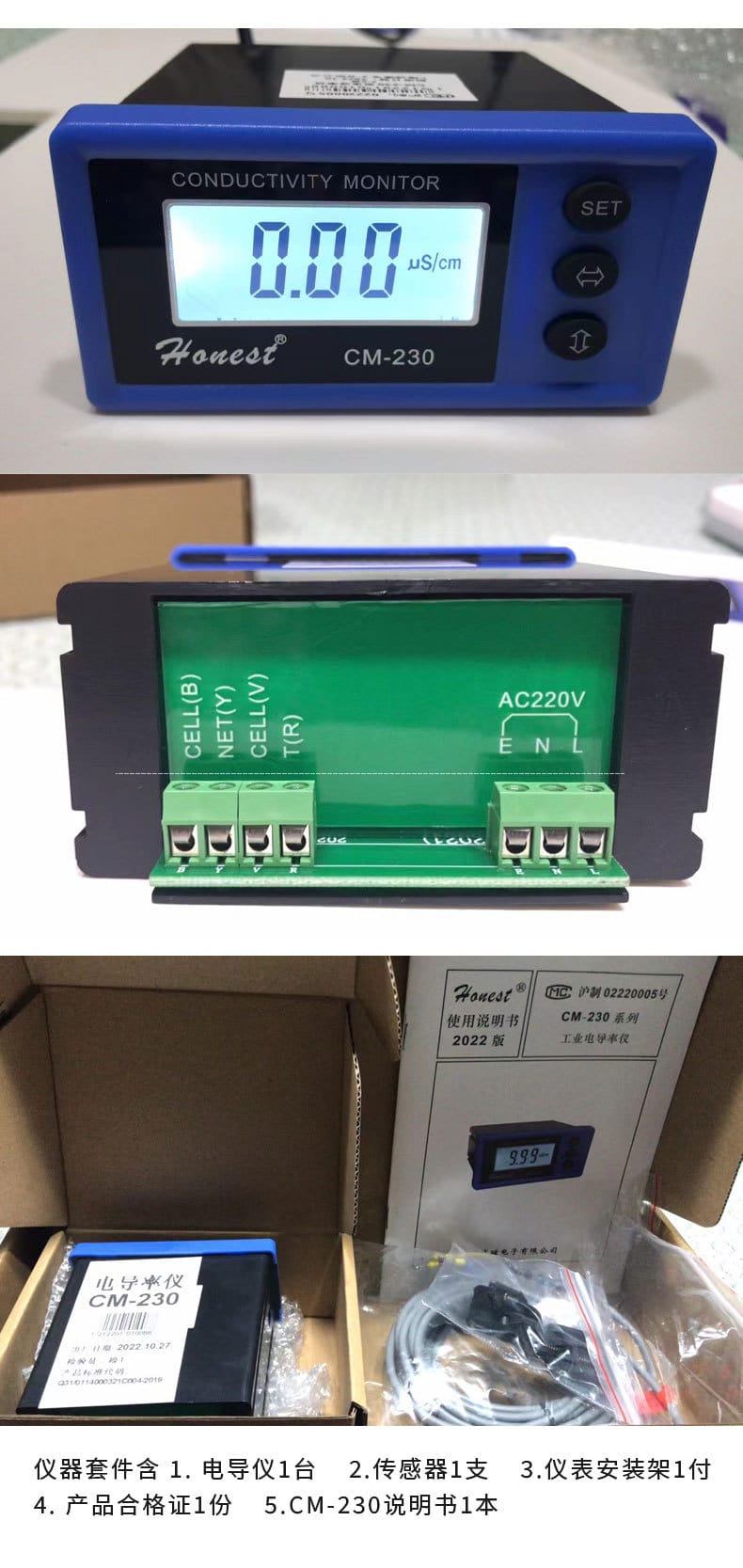

包装清单
- 电导仪主机 1 台
- 传感器 1 支
- 仪表安装架 1 付
- 产品合格证 1 份
- CM-230 说明书 1 本
