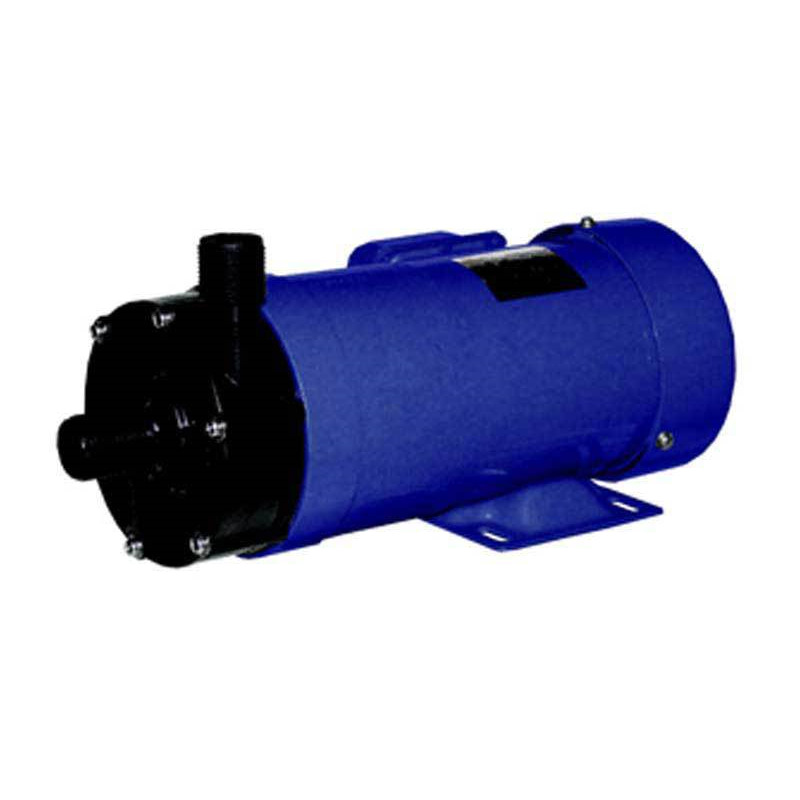

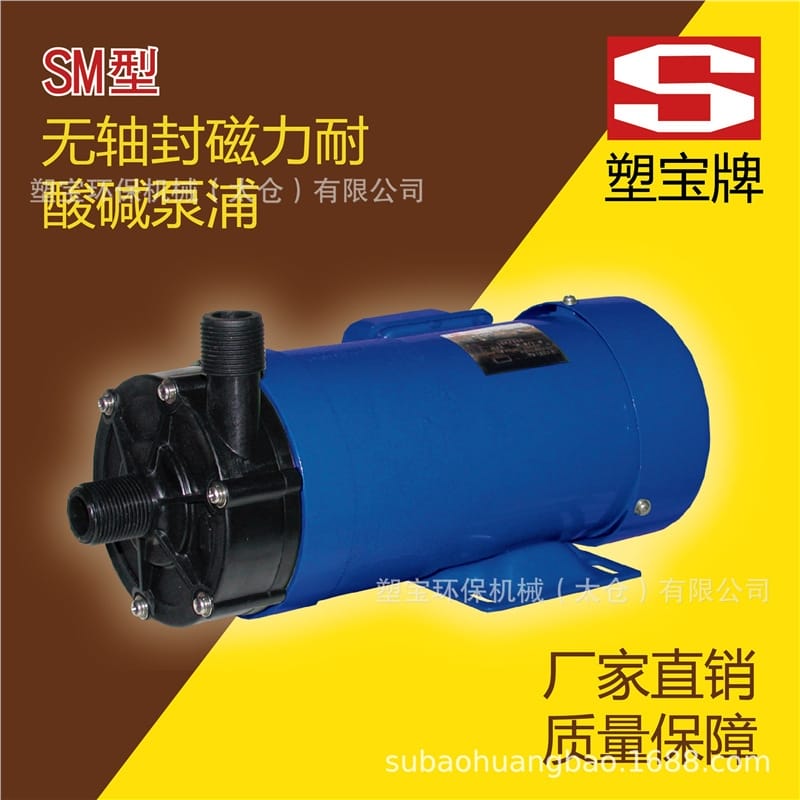

塑宝牌 SM 型小型磁力耐酸碱泵浦产品说明书
1. 核心特点
- 高效节能：采用智能加工技术，运行平稳，显著降低能耗，经久耐用。

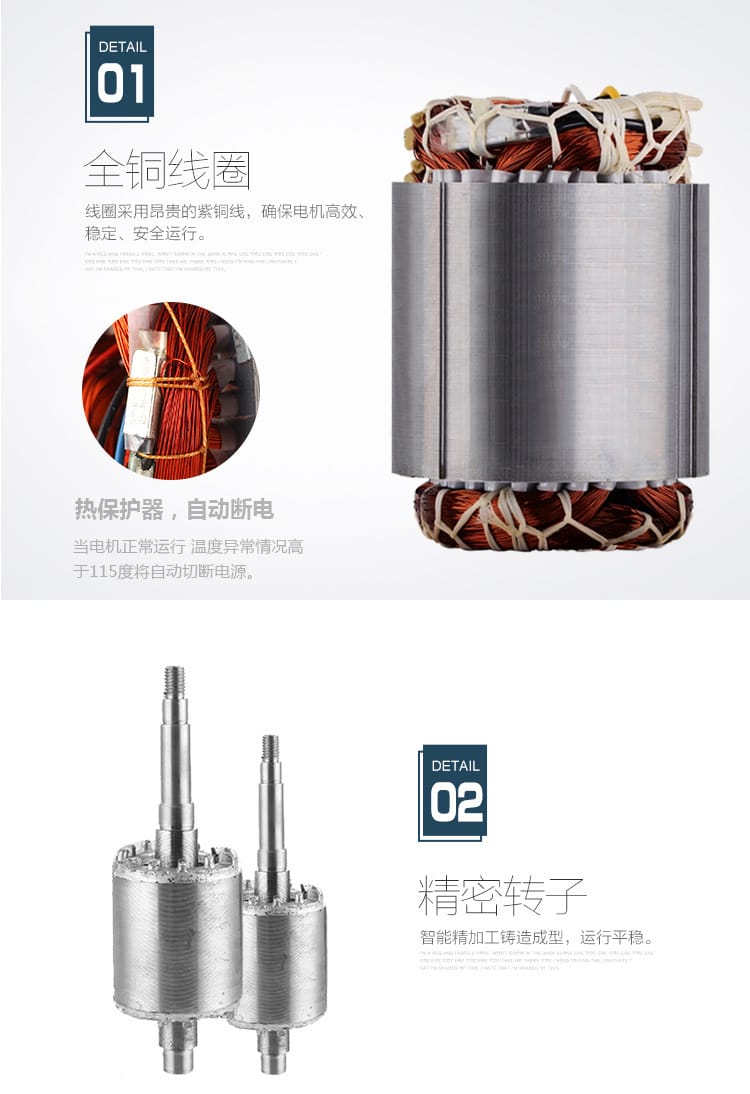

- 优质电机：线圈采用昂贵的紫铜线（全铜芯线），确保电机高效、稳定、安全运行；内置热保护器，当电机温度异常高于 115℃时将自动切断电源。

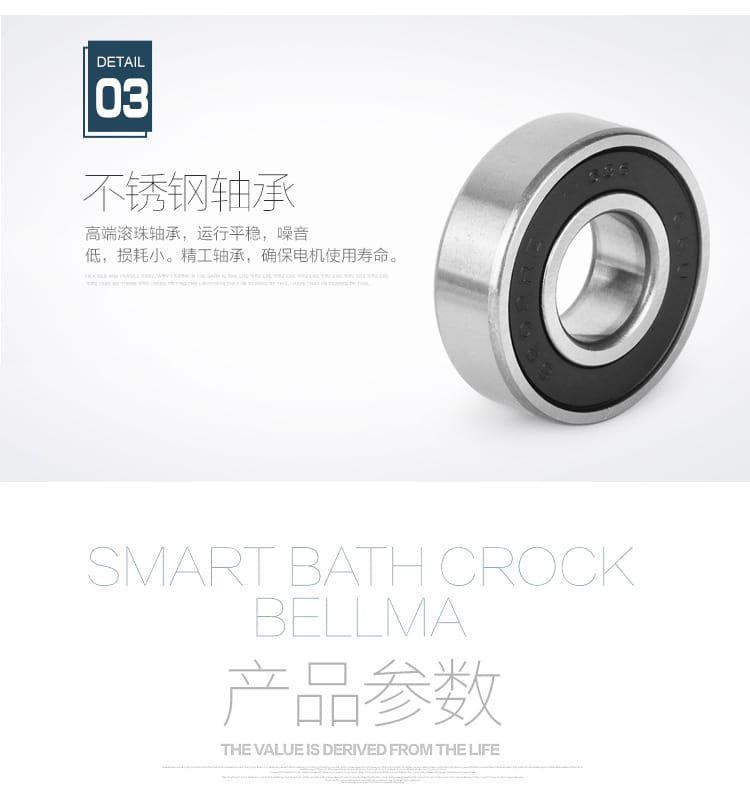

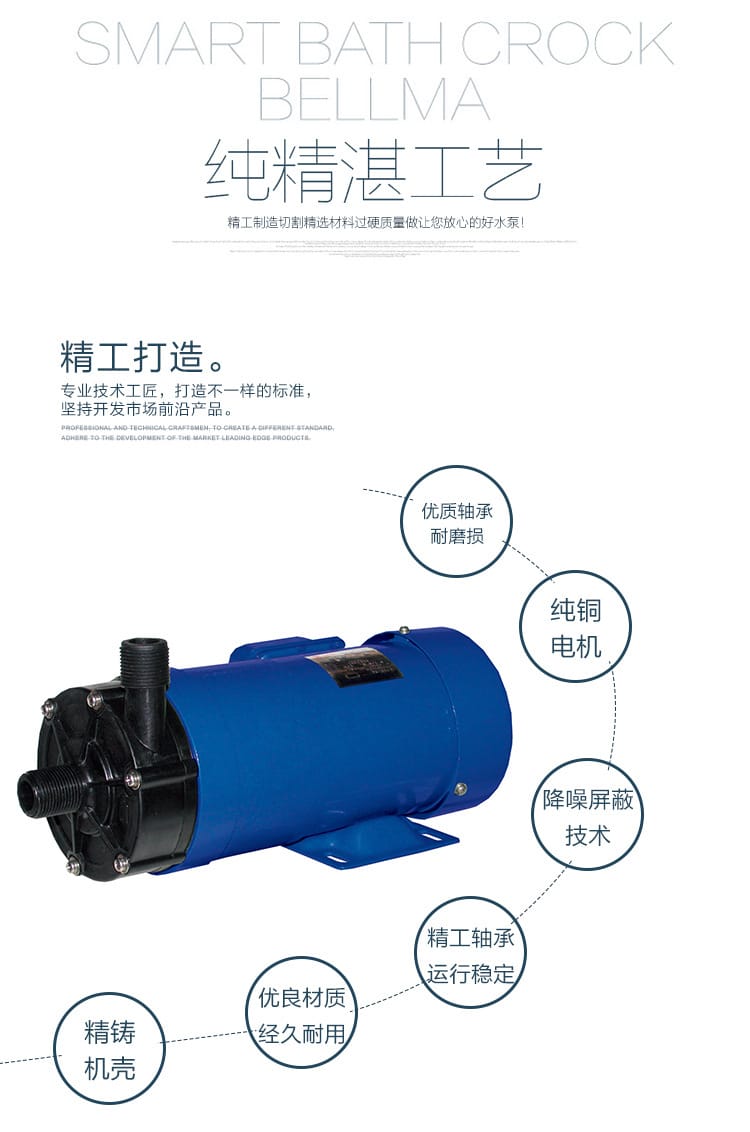

- 精工制造：精密转子智能精加工铸造成型，运行平稳；高端滚珠轴承，噪音低，损耗小，确保电机使用寿命。
- 防腐耐用：提供多种泵体材质选择（FRPP、PVDF、CFRPP），适应不同酸碱环境；轴心材质可选陶瓷或 SSIC，耐磨损，通过性强度高。
- 安装便捷：结构设计合理，安装方便，省时省力，适用于各种场合。
2. 技术参数

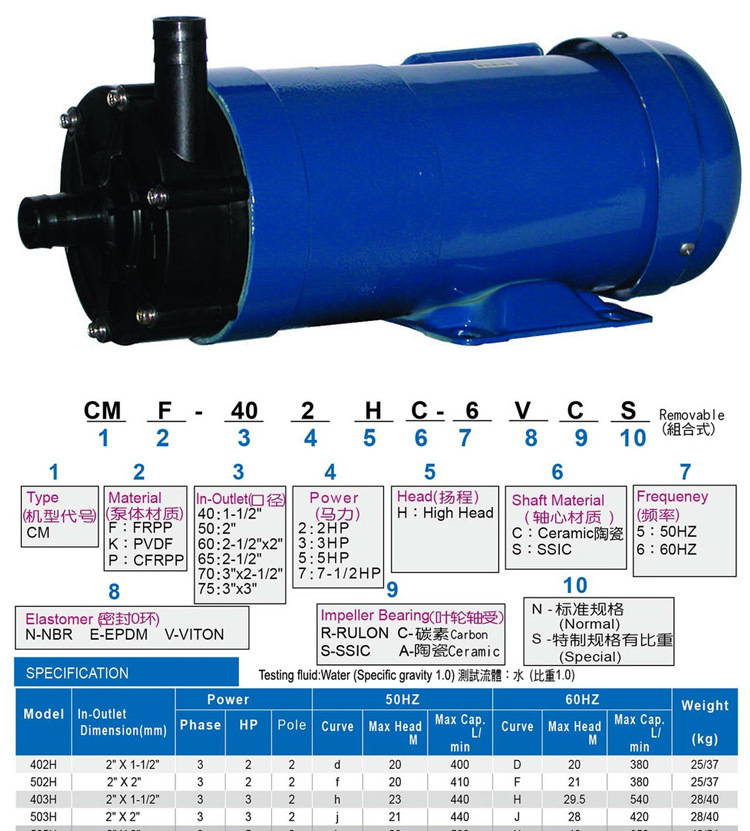

2.1 型号命名与材质说明
- 泵体材质：F (FRPP), K (PVDF), P (CFRPP)
- 口径规格：40 (1-1/2"), 50 (2"), 60 (2-1/2"), 65 (2-1/2"), 70 (3")
- 马力功率：2 (2HP), 3 (3HP), 5 (5HP), 7 (7-1/2HP)
- 轴心材质：C (陶瓷), S (SSIC)
- 密封 O 环：N (NBR), E (EPDM), V (VITON), R (RULON)
- 频率：5 (50HZ), 6 (60HZ)

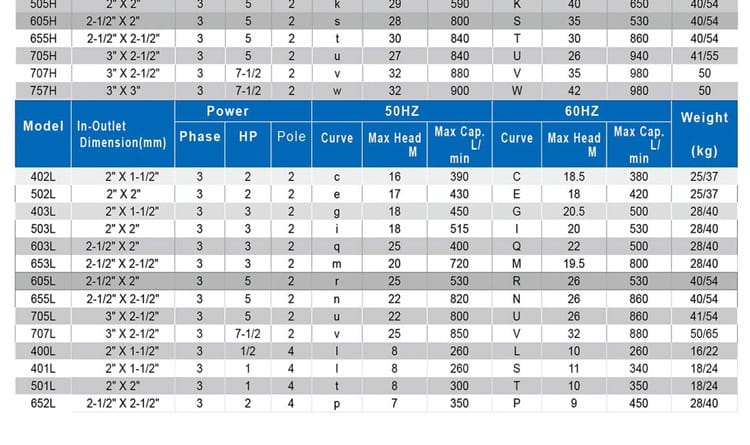

2.2 性能参数表 (精选)
测试流体：水 (比重 1.0)
| 型号 |
口径 (In-Outlet) |
相位 |
马力 (HP) |
极数 |
50Hz 最大扬程 (M) |
50Hz 最大流量 (L/min) |
60Hz 最大扬程 (M) |
60Hz 最大流量 (L/min) |
重量 (kg) |
| 402H |
2"X1-1/2" |
3 |
2 |
2 |
20 |
400 |
20 |
380 |
25/37 |
| 502H |
2"X2" |
3 |
2 |
2 |
20 |
410 |
21 |
380 |
25/37 |
| 403H |
2"X1-1/2" |
3 |
3 |
2 |
23 |
440 |
29.5 |
540 |
28/40 |
| 505H |
2"X2" |
3 |
5 |
2 |
29 |
590 |
40 |
650 |
40/54 |
| 707H |
3"X2-1/2" |
3 |
7-1/2 |
2 |
32 |
880 |
35 |
980 |
50 |
| 402L |
2"X1-1/2" |
3 |
2 |
2 |
16 |
390 |
18.5 |
380 |
25/37 |
| 503L |
2"X2" |
3 |
3 |
2 |
18 |
515 |
20 |
530 |
28/40 |
| 605L |
2-1/2"X2" |
3 |
5 |
2 |
25 |
530 |
26 |
530 |
40/54 |
| 707L |
3"X2-1/2" |
3 |
7-1/2 |
2 |
25 |
850 |
32 |
880 |
50/65 |
注：具体参数请以实物铭牌为准，H 系列与 L 系列适用于不同扬程需求。
3. 应用行业
本产品广泛应用于以下领域及场合：
- 工业制造：化工使用、污水处理、纺织印染、饮料工厂、食品工厂。
- 设备配套：医疗设备配套、各类设备循环系统。
- 民用及建筑：楼房生活送水、高层增压送水、园林喷灌、远距离输送。
- 循环系统：暖气制冷循环、浴室暖水循环增压。
4. 安装条件
- 环境适应性：产品设计紧凑，安装方便，省时省力，适用于多种复杂场合。
- 材质匹配：安装前请根据输送液体的化学性质（酸碱度、温度等）选择合适的泵体材质（FRPP/PVDF/CFRPP）及密封件材质。
- 电源要求：请根据铭牌标识确认电压及频率（50Hz/60Hz），确保电源匹配，三相电源需接线正确。
5. 注意事项
- 温度保护：电机内置热保护器，当温度异常高于 115℃时将自动切断电源，请确保泵体周围散热良好，避免频繁启停导致过热。
- 严禁空转：磁力泵结构精密，严禁无水空转，以免损坏部件或导致磁钢退磁。
- 材质兼容性：使用前请确认输送液体的化学性质与泵体及密封材质兼容，避免腐蚀泄漏。
- 运行监控：虽然运行平稳，但仍需定期检查轴承及电机运行状态，确保无异常噪音或振动。
- 正品保障：厂家直销，请认准正规渠道购买，以确保产品质量及售后服务，避免假冒产品带来的安全隐患。
